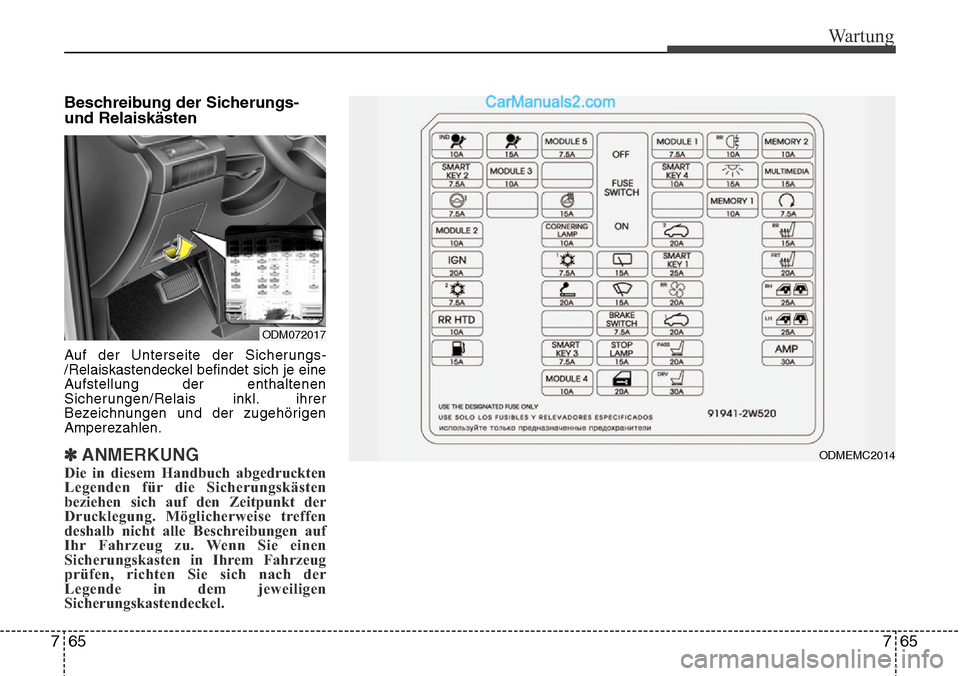

7 Beschreibung der Sicherungs-
und Relaiskästen
Auf der Unterseite der Sicherungs-
/Relaiskastendeckel befindet sich je eine
Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
✽ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.
ODM072017
ODMEMC2014

Wartung
66
7
BezeichnungSymbolAmpereAbgesichertes Bauteil
A/BAG IND10AKombiinstrument
A/BAG15ASRS-Steuermodul, A/C-Steuermodul
MODULE 57.5A
Regensensor, Schiebedach, Smartkey-Steuermodul, BCM, Einparkhilfe, AC,
Umrichtermodul, ICM-Relaiskasten (Kurvenlichtrelais links/rechts, Relais Gebläse
hinten), Rücksitzheizung links/rechts, Steuermodul Klimasitz Fahrer/Beifahrer,
Sitzheizungsmodul Fahrer/Beifahrer
MODULE 17.5ASportmodusschalter, Schlüsselmagnetschalter, Konsolenschalter links/rechts,
Konsolenschalter vorn, Fensterheberschalter HL/HR
REAR FOG LAMP10AICM-Relaiskasten (Nebelschlusslichtrelais)
MEMORY 210A
BCM, Reifenluftdruck-Überwachungsmodul, IMS-Modul Fahrer, Fahrer-
/Beifahrertürmodul, Lichtsteuerung und Fotosensor, Diagnosestecker, A/C-
Steuermodul, Kombiinstrument, Wählhebelanzeige Automatikgetriebe, Sitzheizung
HL/HR, 4WD ECM, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, Einparkhilfesensor HL/HR, Einparkhilfesensor (mittig) HL/HR
SMART KEY 27.5ASmartkey-Steuermodul, Wegfahrsperrenmodul
MODULE 310A
BCM, Kombiinstrument, Reifenluftdruck-Überwachungsmodul, Einparkhilfe-
Steuermodul, elektrochromatischer Rückspiegel, Modul Spurhaltewarnsystem,
Lenkwinkelsensor, A/C-Steuermodul, A/V- und Navigationssystem,
4WD ECM Wählhebelanzeige Automatikgetriebe, Einparkhilfesensor HL/HR,
Sitzheizung HL/HR, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, IMS-Modul Fahrer, Konsolenschalter links/rechts, Schalter hintere
Konsole, Einparkhilfesensor (mittig) HL/HR, Fahrer-/Beifahrertürmodul, Modul
elektrische Feststellbremse
SMART KEY 410ASchalter Start/Stop-Taste, Wegfahrsperrenmodul

767
Wartung
BezeichnungSymbolAmpereAbgesichertes Bauteil
INTERIOR LAMP15ALaderaumleuchte, Schminkspiegelleuchte links/rechts, Dachkonsolenleuchte,
Innenraumleuchte (mittig), Leseleuchte links/rechts
MULTI MEDIAMULTI
MEDIA15AHead Unit Audio-, A/V- und Navigationssystem, Digitaluhr
MDPS7.5AMDPS-Einheit
HANDLE HTD15ALenkradschalter
MEMORY 110ARF-Empfänger, Zündschlüsselbel. und Türwarnschalter
START7.5AOhne Wegfahrsperre und Smartkey: ICM-Relaiskasten (Alarmanlagenrelais). Mit
Wegfahrsperre/Smartkey: ECM/PCM, Fahrstufenschalter, Smartkey-Steuermodul,
Sicherungs-/Relaiskasten Motorraum (Relais 2)
MODULE 210A
Modul Adaptivscheinwerfer, Pralltafelschalter, Steuermodul Sicherheitsmotorhaube,
Vorglührelaiseinheit (DSL), Universalprüfstecker, Scheinwerfer links/rechts, Stellglied
Leuchtweitenregulierung links/rechts, Modul automatische Leuchtweitenregulierung,
Bremslichtschalter, Sensor Kraftstofffilterwarnung (DSL), Diesel-Box (Relais 1)(DSL).
CORNERING LAMP 10AICM-Relaiskasten (Kurvenlichtrelais links/rechts)
SUNROOF 220ASchiebedach
S/HEATER RR15ARücksitzheizung links/rechts
IGN20ASicherungs-/Relaiskasten Motorraum (Sicherung - F35, F36, F37, F38)

Wartung
68
7
BezeichnungSymbolAmpereAbgesichertes Bauteil
A/CON 17.5ASicherungs-/Relaiskasten Motorraum (Relais 4/14), A/C-Steuermodul, Cluster-Ionisator,
Diesel-Box (Relais 3/4)
WIPER RR15ARelais Heckscheibenwischer, Motor Heckscheibenwischer, Kombischalter
SMART KEY 125ASmartkey-Steuermodul
S/HEATER FRT20ASteuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
A/CON 27.5AA/C-Steuermodul
C/LIGHTER20A12-Volt-Steckdose vorn & Zigarettenanzünder, 12-Volt-Steckdose Gepäckraum
WIPER FRT15AKombischalter, Sicherungs-/Relaiskasten Motorraum (Relais 9/11)
RR BLOWER20AICM-Relaiskasten (Relais Gebläse hinten)
P/WDW RH25AModul Sicherheitsfensterheber Fahrer/Beifahrer, Fahrer-/Beifahrertürmodul,
Fensterheberschalter HR, Modul Sicherheitsfensterheber HR
RR DEFOGGER10AA/C-Steuermodul
BRAKE SWITCH7.5ASmartkey-Steuermodul, Bremslichtschalter
SUNROOF 120ASchiebedach

769
Wartung
BezeichnungSymbolAmpereAbgesichertes Bauteil
P/WDW LH25AModul Sicherheitsfensterheber Fahrer/Beifahrer, Fahrer-/Beifahrertürmodul,
Fensterheberschalter HL, Modul Sicherheitsfensterheber HL
FUEL LID15ATankklappenschalter
SMART KEY 37.5ASmartkey-Steuermodul
STOP LP15ABremslichtmodul
P/SEAT PASS20AManueller Schalter Beifahrersitz
AMP30AAMP
MODULE 410AHead Unit Audio-, A/V- und Navigationssystem, Einparkhilfe, Digitaluhr, BCM,
Dachkonsolenleuchte, AMP, Schalter elektrisch verstellbarer Außenspiegel,
Sicherungs-/Relaiskasten Motorraum (Relais 1)
DR LOCK20ARelais Türver-/-entriegelung, Heckklappenrelais, ICM-Relaiskasten (Dead-Lock-Relais)
P/SEAT DRV30AIMS-Modul Fahrer, manueller Schalter Fahrersitz, Schalter Lordosenstütze Fahrer

Wartung
70
7

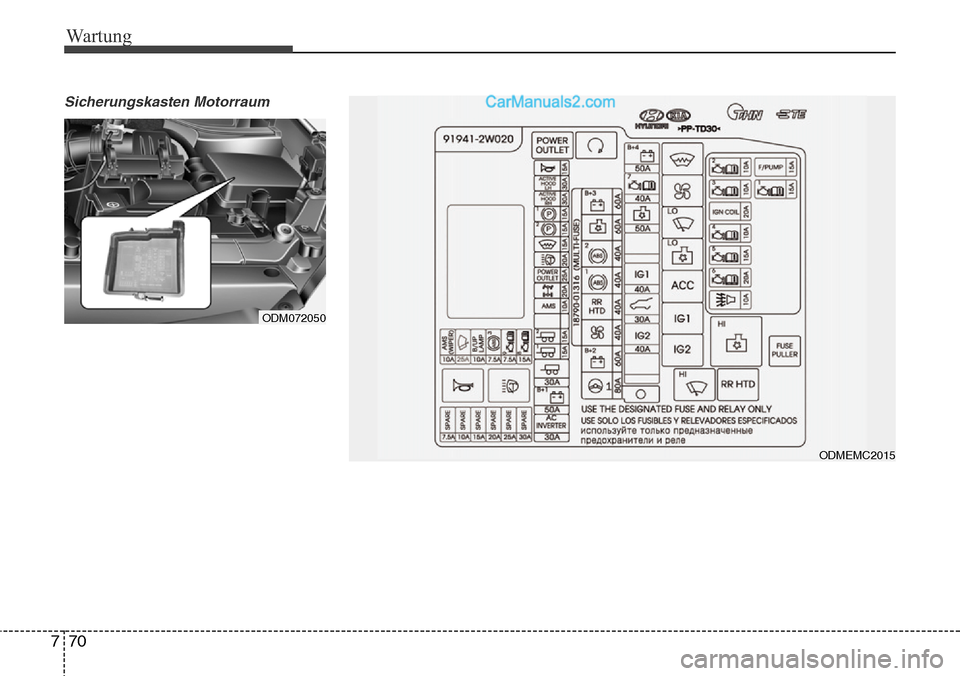

Sicherungskasten Motorraum
ODM072050
ODMEMC2015

771
Wartung

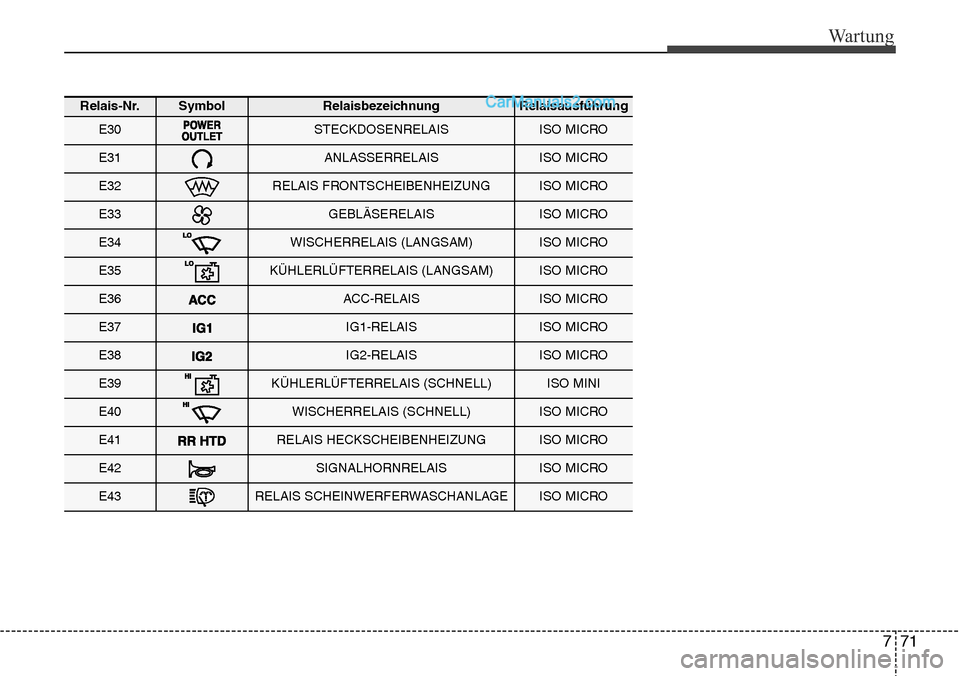

Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E30STECKDOSENRELAISISO MICRO
E31ANLASSERRELAISISO MICRO
E32RELAIS FRONTSCHEIBENHEIZUNGISO MICRO
E33GEBLÄSERELAISISO MICRO
E34WISCHERRELAIS (LANGSAM)ISO MICRO
E35KÜHLERLÜFTERRELAIS (LANGSAM)ISO MICRO
E36ACC-RELAISISO MICRO
E37IG1-RELAISISO MICRO
E38IG2-RELAISISO MICRO
E39KÜHLERLÜFTERRELAIS (SCHNELL)ISO MINI
E40WISCHERRELAIS (SCHNELL)ISO MICRO
E41RELAIS HECKSCHEIBENHEIZUNGISO MICRO
E42SIGNALHORNRELAISISO MICRO
E43RELAIS SCHEINWERFERWASCHANLAGEISO MICRO

Wartung
72
7
BezeichnungSymbol AmpereAbgesichertes Bauteil
MULTI
FUSE
MDPS80AMDPS-Einheit
B+260ASmart-Sicherungs-/Relaiskasten (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Sicherung - F31/F36/F41/F45)
BLOWER40ARelais 4 (Lüfterrelais)
RR HTD40ARelais 12 (Relais Heckscheibenheizung)
ABS140AABS-Steuermodul, ESC-Steuermodul, Universalprüfstecker
ABS240AABS-Steuermodul, ESC-Steuermodul
C/FAN60AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
B+360ASmart-Sicherungs-/Relaiskasten (Sicherung - F4/F5/F10/F21/F26,
automatische Leckstrom-Abschaltvorrichtung
FUSE
B+450ASmart-Sicherungs-/Relaiskasten (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Sicherung - F35/F38/F40/F44)
EMS40AEMS-Box
C/FAN50AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
IG140AZündschalter (ohne Smartkey), Relais 7/8 (ACC/IG1-Relais, mit Smartkey)
IG240AZündschalter (ohne Smartkey), Relais 2 (Anlasserrelais)/Relais 9 (IG2-Relais)
TRAILER30AAnhängerleuchte und -steckdose
