2016 Hyundai Santa Fe Betriebsanleitung (in German)

4 147
Ausstattung Ihres Fahrzeugs
Blinker
Die Blinker können nur bei
eingeschalteter Zündung aktiviert
werden. Drücken Sie den Hebel nach
oben oder nach unten (A), um die Blinker
einzuschalten. Grüne pfeilförmige
Kontrollleuchten im Kombiinstrument
zeigen an, in welche Fahrtrichtung das
Blinksignal gegeben wird.
Nach dem Durchfahren einer Kurve
schaltet sich die Blinker selbsttätig aus.
Wenn sich die Blinker nach einer
Kurvenfahrt nicht selbsttätig
ausschalten, schalten Sie den Hebel
manuell in die Stellung OFF zurück.Betätigen Sie den Blinkerhebel zum
Anzeigen eines Spurwechsels nur leicht,
so dass er nicht einrastet, und halten Sie
den Hebel fest (B). Nach dem Loslassen
kehrt der Blinkerhebel in seine Aus-
gangsstellung zurück.
Wenn eine Blinker-Kontrollleuchte
aufleuchtet und nicht blinkt oder
übermäßig schnell blinkt, deutet dies auf
eine durchgebrannte Glühlampe in einer
Blinkleuchte hin. Lassen Sie die
Glühlampe ersetzen.
Funktion "One-touch
Spurwechselanzeige" (One Touch Blinker)(ausstattungsabhängig)
Um die Komfortblinkfunktion zu nutzen,
tippen Sie den Blinkerhebel nur kurz an
und lassen ihn sofort wieder los.
Daraufhin blinken die Blinker 3, 5, oder 7
Mal (ausstattungsabhängig).
Im Modus "Benutzereinstellungen" des
LCD-Displays können Sie die Funktion
"Komfortblinken" aktivieren/deaktivieren
und die Anzahl der Blinksignale (3, 5,
oder 7, ausstattungsabhängig) festlegen.
✽ANMERKUNG
Wenn die Blinker übermäßig schnell
oder langsam blinken, ist entweder eine
Glühlampe durchgebrannt oder es liegt
eine unzureichende elektrische Verbin-
dung im Stromkreis vor.
ODMECO2026

Ausstattung Ihres Fahrzeugs
148
4

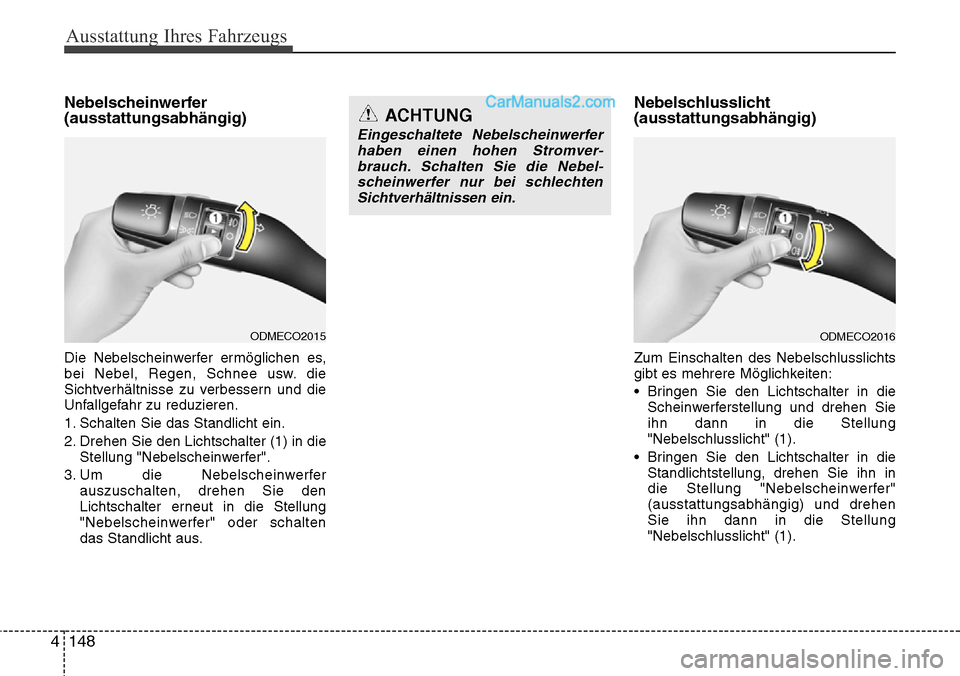

Nebelscheinwerfer
(ausstattungsabhängig)
Die Nebelscheinwerfer ermöglichen es,
bei Nebel, Regen, Schnee usw. die
Sichtverhältnisse zu verbessern und die
Unfallgefahr zu reduzieren.
1. Schalten Sie das Standlicht ein.
2. Drehen Sie den Lichtschalter (1) in die
Stellung "Nebelscheinwerfer".
3. Um die Nebelscheinwerfer auszuschalten, drehen Sie den
Lichtschalter erneut in die Stellung
"Nebelscheinwerfer" oder schalten
das Standlicht aus.
Nebelschlusslicht
(ausstattungsabhängig)
Zum Einschalten des Nebelschlusslichts
gibt es mehrere Möglichkeiten:
• Bringen Sie den Lichtschalter in dieScheinwerferstellung und drehen Sie
ihn dann in die Stellung
"Nebelschlusslicht" (1).
• Bringen Sie den Lichtschalter in die Standlichtstellung, drehen Sie ihn in
die Stellung "Nebelscheinwerfer"
(ausstattungsabhängig) und drehen
Sie ihn dann in die Stellung
"Nebelschlusslicht" (1).
ODMECO2015
ACHTUNG
Eingeschaltete Nebelscheinwerferhaben einen hohen Stromver -
brauch. Schalten Sie die Nebel -
scheinwerfer nur bei schlechten Sic htverhältnissen ein.
ODMECO2016

4 149
Ausstattung Ihres Fahrzeugs

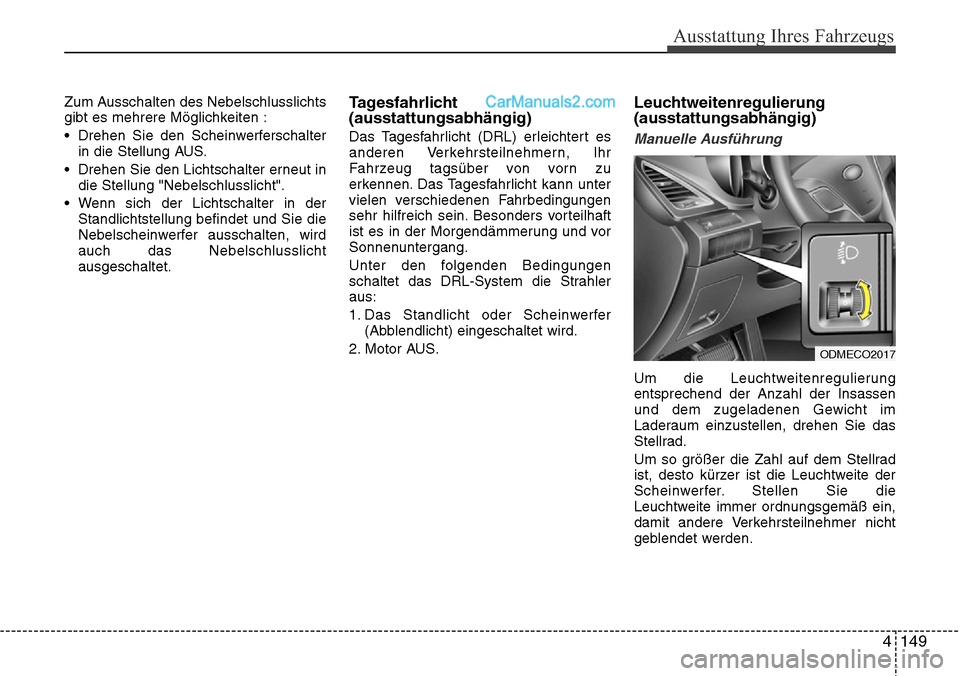

Zum Ausschalten des Nebelschlusslichts
gibt es mehrere Möglichkeiten :
• Drehen Sie den Scheinwerferschalterin die Stellung AUS.
• Drehen Sie den Lichtschalter erneut in die Stellung "Nebelschlusslicht".
• Wenn sich der Lichtschalter in der Standlichtstellung befindet und Sie die
Nebelscheinwerfer ausschalten, wird
auch das Nebelschlusslicht
ausgeschaltet.Tagesfahrlicht
(ausstattungsabhängig)
Das Tagesfahrlicht (DRL) erleichtert es
anderen Verkehrsteilnehmern, Ihr
Fahrzeug tagsüber von vorn zu
erkennen. Das Tagesfahrlicht kann unter
vielen verschiedenen Fahrbedingungen
sehr hilfreich sein. Besonders vorteilhaft
ist es in der Morgendämmerung und vor
Sonnenuntergang.
Unter den folgenden Bedingungen
schaltet das DRL-System die Strahler
aus:
1. Das Standlicht oder Scheinwerfer (Abblendlicht) eingeschaltet wird.
2. Motor AUS.
Leuchtweitenregulierung
(ausstattungsabhängig)
Manuelle Ausführung
Um die Leuchtweitenregulierung
entsprechend der Anzahl der Insassen
und dem zugeladenen Gewicht im
Laderaum einzustellen, drehen Sie das
Stellrad.
Um so größer die Zahl auf dem Stellrad
ist, desto kürzer ist die Leuchtweite der
Scheinwerfer. Stellen Sie die
Leuchtweite immer ordnungsgemäß ein,
damit andere Verkehrsteilnehmer nicht
geblendet werden.
ODMECO2017

Ausstattung Ihres Fahrzeugs
150
4

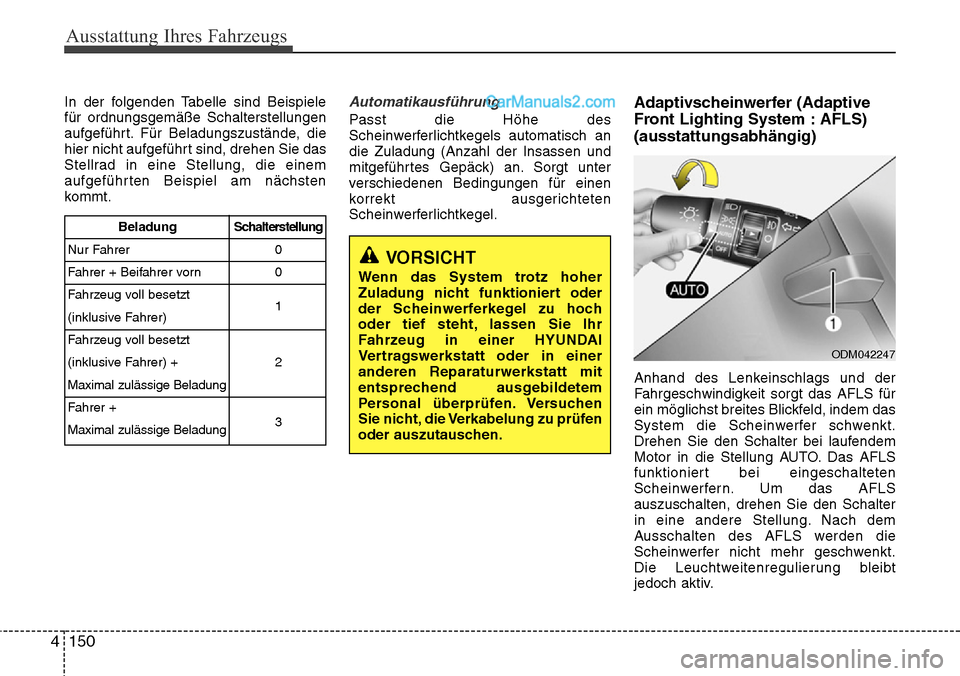

In der folgenden Tabelle sind Beispiele
für ordnungsgemäße Schalterstellungen
aufgeführt. Für Beladungszustände, die
hier nicht aufgeführt sind, drehen Sie das
Stellrad in eine Stellung, die einem
aufgeführten Beispiel am nächsten
kommt.Automatikausführung
Passt die Höhe des
Scheinwerferlichtkegels automatisch an
die Zuladung (Anzahl der Insassen und
mitgeführtes Gepäck) an. Sorgt unter
verschiedenen Bedingungen für einen
korrekt ausgerichteten
Scheinwerferlichtkegel.
Adaptivscheinwerfer (Adaptive
Front Lighting System : AFLS)
(ausstattungsabhängig)
Anhand des Lenkeinschlags und der
Fahrgeschwindigkeit sorgt das AFLS für
ein möglichst breites Blickfeld, indem das
System die Scheinwerfer schwenkt.
Drehen Sie den Schalter bei laufendem
Motor in die Stellung AUTO. Das AFLS
funktioniert bei eingeschalteten
Scheinwerfern. Um das AFLS
auszuschalten, drehen Sie den Schalter
in eine andere Stellung. Nach dem
Ausschalten des AFLS werden die
Scheinwerfer nicht mehr geschwenkt.
Die Leuchtweitenregulierung bleibt
jedoch aktiv.
Beladung
Nur Fahrer
Fahrer + Beifahrer vorn
Fahrzeug voll besetzt
(inklusive Fahrer)
Fahrzeug voll besetzt
(inklusive Fahrer) +
Maximal zulässige Beladung
Fahrer +
Maximal zulässige Beladung Schalterstellung
0
0
1
2
3
VORSICHT
Wenn das System trotz hoher
Zuladung nicht funktioniert oder
der Scheinwerferkegel zu hoch
oder tief steht, lassen Sie Ihr
Fahrzeug in einer HYUNDAI
Vertragswerkstatt oder in einer
anderen Reparaturwerkstatt mit
entsprechend ausgebildetem
Personal überprüfen. Versuchen
Sie nicht, die Verkabelung zu prüfen
oder auszutauschen.
ODM042247

4 151
Ausstattung Ihres Fahrzeugs

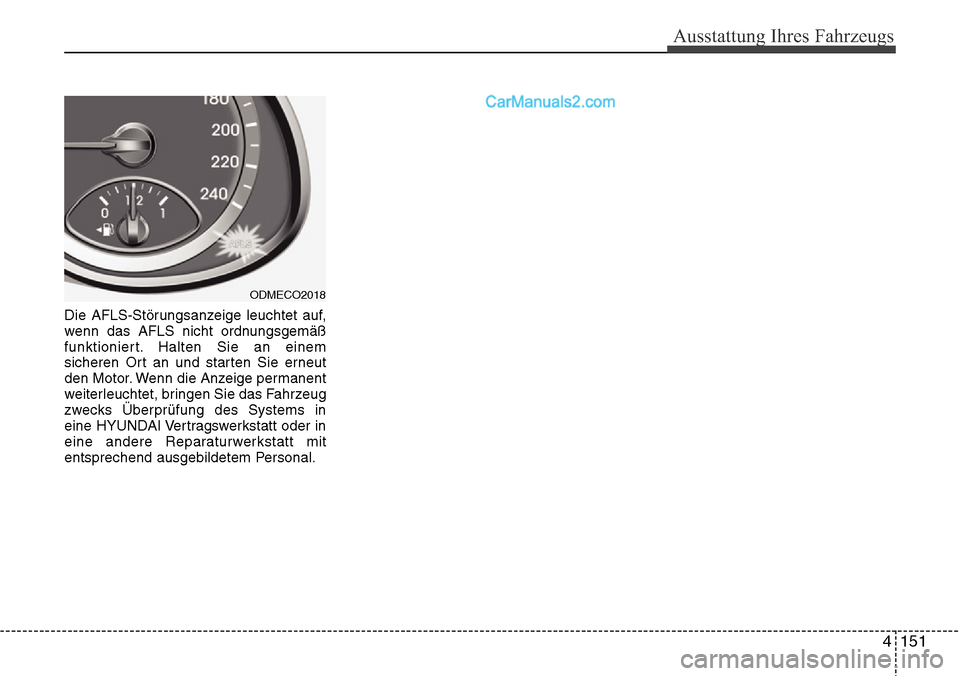

Die AFLS-Störungsanzeige leuchtet auf,
wenn das AFLS nicht ordnungsgemäß
funktioniert. Halten Sie an einem
sicheren Ort an und starten Sie erneut
den Motor. Wenn die Anzeige permanent
weiterleuchtet, bringen Sie das Fahrzeug
zwecks Überprüfung des Systems in
eine HYUNDAI Vertragswerkstatt oder in
eine andere Reparaturwerkstatt mit
entsprechend ausgebildetem Personal.
ODMECO2018

Ausstattung Ihres Fahrzeugs
152
4

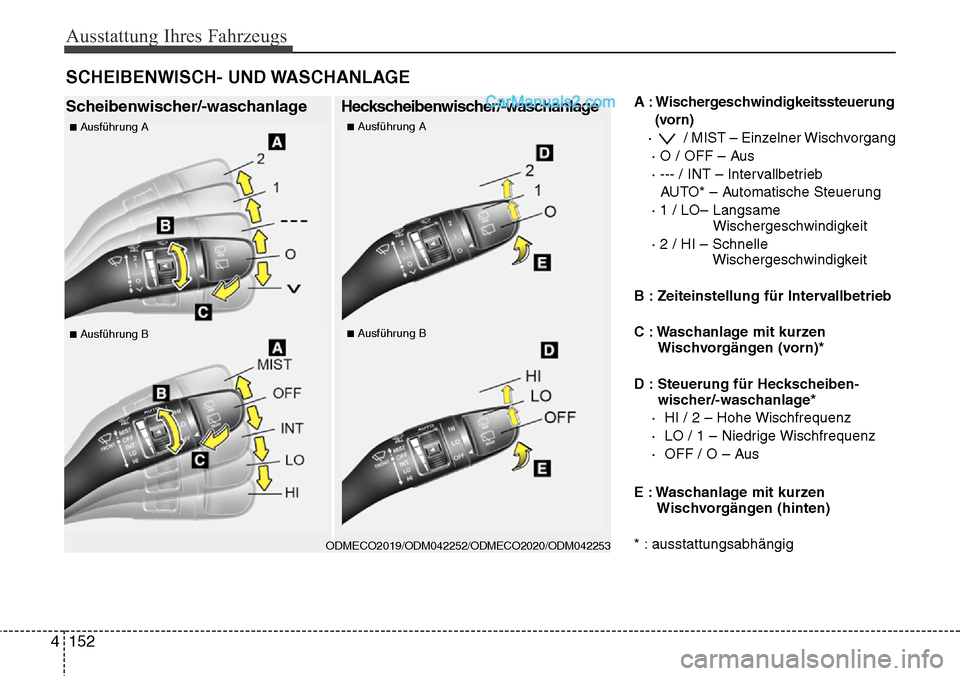

A : Wischergeschwindigkeitssteuerung
(vorn)
· / MIST – Einzelner Wischvorgang · O / OFF – Aus
· --- / INT – Intervallbetrieb AUTO* – Automatische Steuerung
· 1 / LO– Langsame Wischergeschwindigkeit
· 2 / HI – Schnelle Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb
C : Waschanlage mit kurzen Wischvorgängen (vorn)*
D : Steuerung für Heckscheiben- wischer/-waschanlage*
· HI / 2 – Hohe Wischfrequenz
· LO / 1 – Niedrige Wischfrequenz
· OFF / O – Aus
E : Waschanlage mit kurzen Wischvorgängen (hinten)
* : ausstattungsabhängig
SCHEIBENWISCH- UND WASCHANLAGE
Scheibenwischer/-waschanlage
ODMECO2019/ODM042252/ODMECO2020/ODM042253
■Ausführung A■Ausführung A
■Ausführung B■Ausführung B
Heckscheibenwischer/-waschanlage

4 153
Ausstattung Ihres Fahrzeugs
ACHTUNG
Wenn sich der Wischerschalter beieingeschalteter Zündung in der Stellung AUTO befindet, beachten Siefolgende Sicherheitshinweise, um Verletzungen an den Händen undanderen Körperteilen auszuschließen:
• Berühren Sie die Windschutz- scheibe oben im Bereich desReg ensensors nicht v

on außen.
• Wischen Sie nicht mit einem feuchten oder nassen Tuch überden oberen Rand der Windschutz- scheibe.
• Üben Sie keinen Druck auf die
Windsc hutzsc

heibe aus.

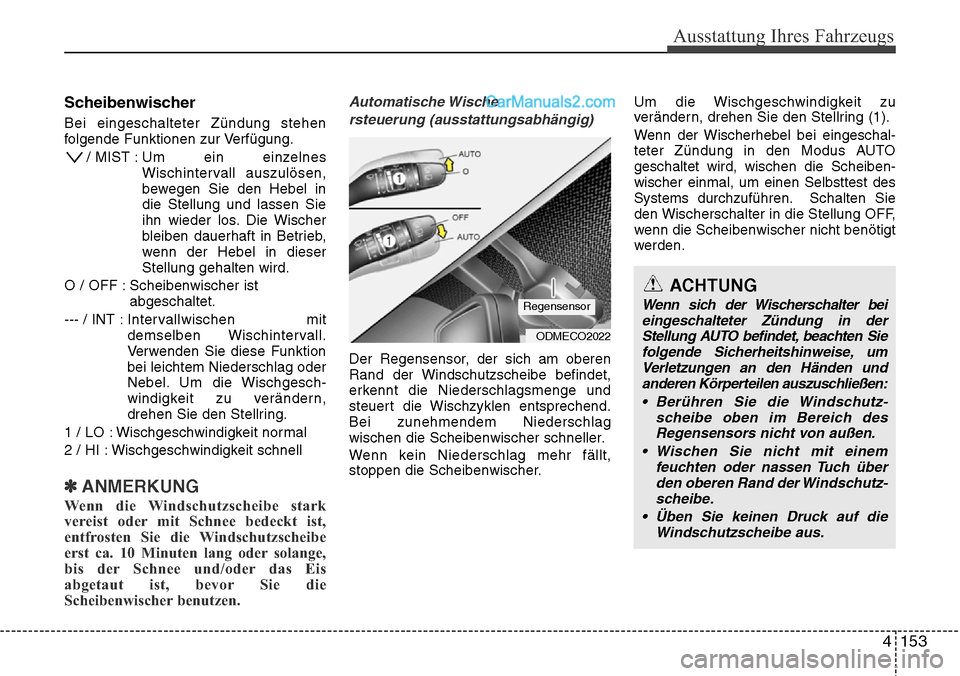

Scheibenwischer
Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung./ MIST : Um ein einzelnes
Wischintervall auszulösen,
bewegen Sie den Hebel in
die Stellung und lassen Sie
ihn wieder los. Die Wischer
bleiben dauerhaft in Betrieb,
wenn der Hebel in dieser
Stellung gehalten wird.
O / OFF : Scheibenwischer ist abgeschaltet.
--- / INT : Inter vallwischen mit demselben Wischintervall.
Verwenden Sie diese Funktion
bei leichtem Niederschlag oder
Nebel. Um die Wischgesch-
windigkeit zu verändern,
drehen Sie den Stellring.
1 / LO : Wischgeschwindigkeit normal
2 / HI : Wischgeschwindigkeit schnell
✽ANMERKUNG
Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
Automatische Wische rsteuerung (ausstattungsabhängig)
Der Regensensor, der sich am oberen
Rand der Windschutzscheibe befindet,
erkennt die Niederschlagsmenge und
steuert die Wischzyklen entsprechend.
Bei zunehmendem Niederschlag
wischen die Scheibenwischer schneller.
Wenn kein Niederschlag mehr fällt,
stoppen die Scheibenwischer. Um die Wischgeschwindigkeit zu
verändern, drehen Sie den Stellring (1).
Wenn der Wischerhebel bei eingeschal-
teter Zündung in den Modus AUTO
geschaltet wird, wischen die Scheiben-
wischer einmal, um einen Selbsttest des
Systems durchzuführen.
Schalten Sie
den Wischerschalter in die Stellung OFF,
wenn die Scheibenwischer nicht benötigt
werden.
ODMECO2022
Regensensor

Ausstattung Ihres Fahrzeugs
154
4
Scheibenwaschanlage vorn
(ausstattungsabhängig)
Ziehen Sie den Wischerhebel in der
Schalterstellung OFF leicht nach hinten,
um Waschwasser auf die Windschutz-
scheibe zu sprühen und um die
Scheibenwischer 1-3 Mal wischen zu
lassen. Verwenden Sie diese Funktion, wenn die
Windschutzscheibe versch-mutzt ist.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat.
Wenn der Flüssigkeitsstand unzurei-
chend ist, füllen Sie geeignete
Reinigungsflüssigkeit in den
Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Schalten Sie den Wischerschalter
vor einer Wagenwäsche in dieStellung OFF, um die automatischeWischersteuerung zu deaktivierenWenn sich der Schalter während einer Wagenwäsche in der StellungAUTO befindet, könnten sich dieWischer einschalten und beschä -
digt werden.
Bauen Sie nic ht die Sensorabde
-
ckung am oberen Windschutz- scheibenrand auf der Beifahrerseite ab. Es könnten Schäden an
Systemk omponenten auftreten,

die
evtl. nicht von der Fahrzeuggarantie abgedeckt sind.
Wenn Sie den Motor im Winteranlassen, schalten Sie den Wischerschalter in die StellungOFF. Andernfalls könnten sich dieWischer einschalten und Eis könntedie Wischerblätter beschädigen.Entfernen Sie immer erst denSchnee und das Eis und entfrostenSie die Windschutzscheibe gründ -
lich, bevor Sie die Scheibenwischer einsc halten.ODMECO2021
ODM042257
■Ausführung A
■Ausführung B
