2016 Hyundai Santa Fe Betriebsanleitung (in German)

4 171
Ausstattung Ihres Fahrzeugs
✽ANMERKUNG
• Beachten Sie aufmerksam dieMotortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
• Wenn bei hoher Luftfeuchtigkeit Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon-
denswassertröpfchen im Fahrzeugin-
nenraum bilden. Da größere Kon-
denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos-
senen Fenstern betrieben werden.
Tipps für die Bedienung der Klimaanlage
• Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.
• Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie die
Klimaanlage einschalten.
• Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
• Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassen
Sie die Klimaanlage mindestens einige
Minuten pro Monat laufen.ACHTUNG
• Arbeiten am Kältemittelsystem sollten im Interesse einesstörungsfreien und sicherenBetriebs ausschließlich vonentsprechend qualifizierten Technikern durchgeführt werden.
• Das Kältemittelsystem ist an einem gut belüfteten Ort zuwarten.
• Der Verdampfer (die Kühl- schlange) der Klimaanlage darfauf keinen Fall durch eing

ebrauchtes Ersatzteil vom
Schrottplatz ausgetauscht werden. Ferner müssen neueMAC-Verdampfer für denAustausch nach SAE J2842zugelassen und entsprechend gekennzeichnet sein.

Ausstattung Ihres Fahrzeugs
172
4
• Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas-
ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
• Wenn die Klimaanlage im Umluft- modus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.
• Wenn die Klimaanlage im Umluft- modus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum

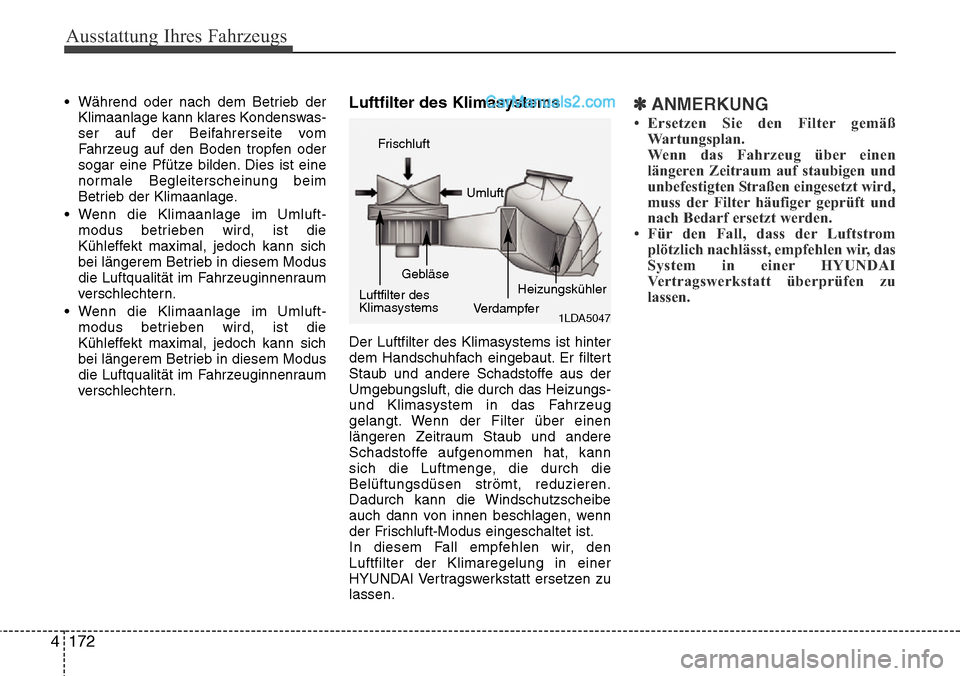

verschlechtern.Luftfilter des Klimasystems
Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch die
Belüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
In diesem Fall empfehlen wir, den
Luftfilter der Klimaregelung in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen.
✽ANMERKUNG
• Ersetzen Sie den Filter gemäßWartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen und
unbefestigten Straßen eingesetzt wird,
muss der Filter häufiger geprüft und
nach Bedarf ersetzt werden.
• Für den Fall, dass der Luftstrom plötzlich nachlässt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des
Klimasystems VerdampferHeizungskühler

4 173
Ausstattung Ihres Fahrzeugs

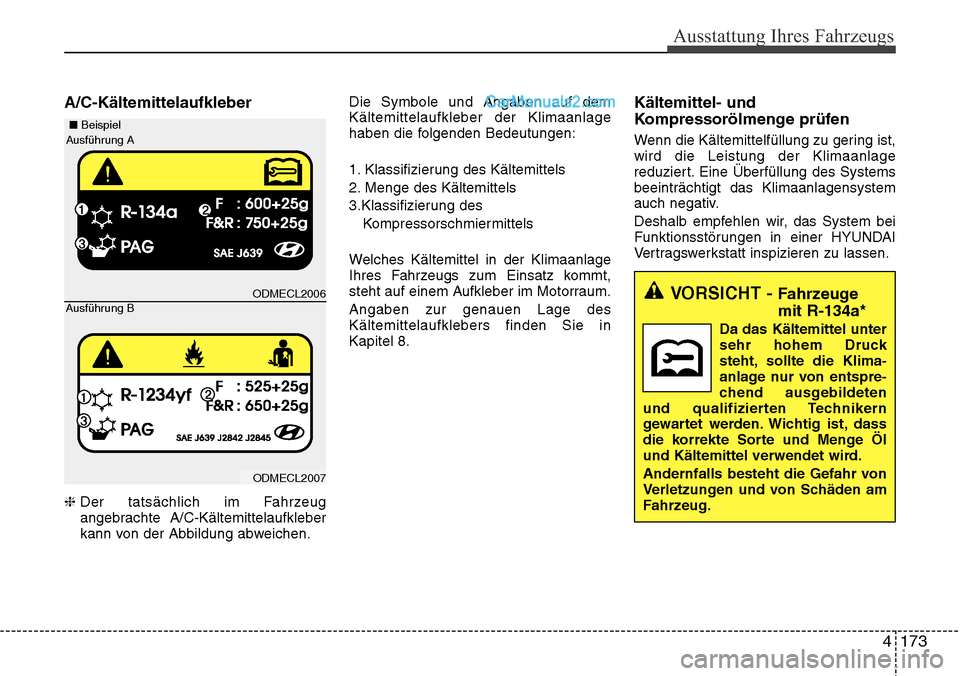

A/C-Kältemittelaufkleber
❈Der tatsächlich im Fahrzeug
angebrachte A/C-Kältemittelaufkleber
kann von der Abbildung abweichen. Die Symbole und Angaben auf dem
Kältemittelaufkleber der Klimaanlage
haben die folgenden Bedeutungen:
1. Klassifizierung des Kältemittels
2. Menge des Kältemittels
3.Klassifizierung des
Kompressorschmiermittels
Welches Kältemittel in der Klimaanlage
Ihres Fahrzeugs zum Einsatz kommt,
steht auf einem Aufkleber im Motorraum.
Angaben zur genauen Lage des
Kältemittelaufklebers finden Sie in
Kapitel 8.
Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu gering ist,
wird die Leistung der Klimaanlage
reduziert. Eine Überfüllung des Systems
beeinträchtigt das Klimaanlagensystem
auch negativ.
Deshalb empfehlen wir, das System bei
Funktionsstörungen in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
ODMECL2006
ODMECL2007
■
Beispiel
Ausführung B
Ausführung A
VORSICHT - Fahrzeuge
mit R-134a*
Da das Kältemittel unter
sehr hohem Druck
steht, sollte die Klima -
anlage nur von entspre -
chend ausgebildeten
und qualifizier ten Technikern
g

ewartet werden. Wichtig ist, dass
die korrekte Sorte und Menge Öl
und Kältemittel verwendet wird.
Andernfalls besteht die Gefahr von
Verletzungen und von Schäden am
Fahrzeug.

Ausstattung Ihres Fahrzeugs
174
4

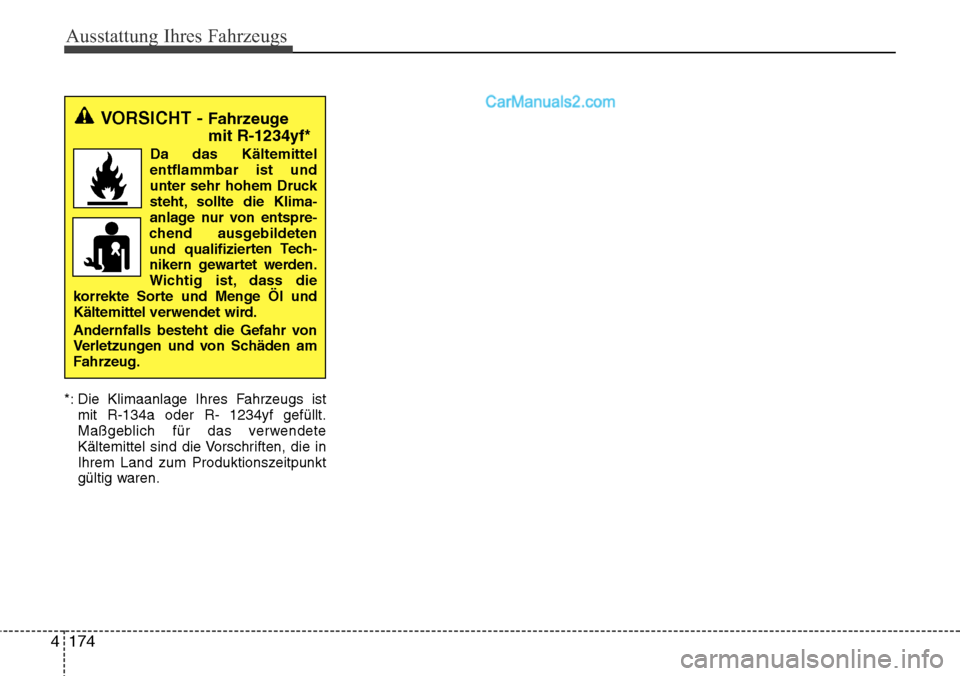

*: Die Klimaanlage Ihres Fahrzeugs ist
mit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die in
Ihrem Land zum Produktionszeitpunkt
gültig waren.
VORSICHT - Fahrzeuge
mit R-1234yf*
Da das Kältemittel
entflammbar ist und
unter sehr hohem Druck
steht, sollte die Klima -
anlage nur von entspre -
chend ausgebildeten
und qualifizier ten Tech
-
nikern g

ewartet werden.
Wic htig ist, dass die
k orrekte Sor

te und Menge Öl und
Kältemittel verwendet wird.
Andernfalls besteht die Gefahr von
Verletzungen und von Schäden am
Fahrzeug.

4 175
Ausstattung Ihres Fahrzeugs
KLIMAAUTOMATIK (AUSSTATTUNGSABHÄNGIG)
ODM042285/ODMECL2010/OXM049141
1. A/C-Display
2. AUTO-Taste (automatische Steuerung)
3. Taste "Gebläse vorn OFF"
4. Schalter Klimaanlage*
5. Knopf für die Fahrertemperaturregelung
6. Regeltaste für die Gebläsedrehzahl vorn
7. Frischluft/Umlufttaste
8. Knopf für dieBeifahrertemperaturregelung
9. Modus-Taste
10. Aktivierungstaste für duale Temperaturregelung
11. Windschutzscheibenheizungs-Taste
12. Schalter Heckscheibenheizung
13. Taste Klimaregelung 3. Sitzreihe ON/OFF* (wird von vorn gesteuert)
14. Klimaregelung Gebläsedrehzahregler 3. Sitzreihe*
* ausstattungsabhängig
■■Ausführung A■Ausführung B
■■Steuerung der Klimaanlage in der dritten Sitzreihe (Klimaregelung der Ausführung A)

Ausstattung Ihres Fahrzeugs
176
4

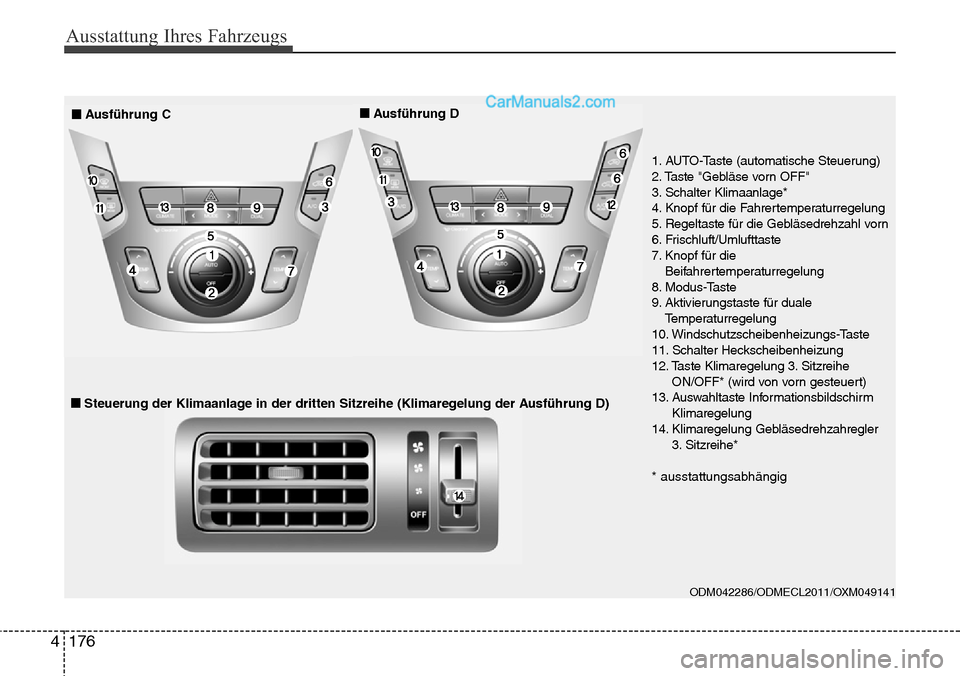

ODM042286/ODMECL2011/OXM049141
1. AUTO-Taste (automatische Steuerung)
2. Taste "Gebläse vorn OFF"
3. Schalter Klimaanlage*
4. Knopf für die Fahrertemperaturregelung
5. Regeltaste für die Gebläsedrehzahl vorn
6. Frischluft/Umlufttaste
7. Knopf für die
Beifahrertemperaturregelung
8. Modus-Taste
9. Aktivierungstaste für duale Temperaturregelung
10. Windschutzscheibenheizungs-Taste
11. Schalter Heckscheibenheizung
12. Taste Klimaregelung 3. Sitzreihe ON/OFF* (wird von vorn gesteuert)
13. Auswahltaste Informationsbildschirm Klimaregelung
14. Klimaregelung Gebläsedrehzahregler 3. Sitzreihe*
* ausstattungsabhängig
■Ausführung D
■Steuerung der Klimaanlage in der dritten Sitzreihe (Klimaregelung der Ausführung D)
■■Ausführung C

4 177
Ausstattung Ihres Fahrzeugs
Automatische Heizung und
Klimatisierung
1. Drücken Sie die AUTO-Taste.Lüftungsmodi, Gebläsedrehzahl,
Frischluft-/Umluftschaltung und die
Klimaanlage werden automatisch von
der eingestellten Temperatur
gesteuert. 2. Stellen Sie die gewünschte Temperatur
mit dem fahrerseitigen
Temperaturregler ein.
✽ANMERKUNG
• Zum Abschalten der Klimaautomatikbetätigen Sie eine der folgenden
Ta s t e n :
- Modus-Taste
- Taste Klimaanlage
- Taste Windschutzscheibenheizung(Drücken Sie die Taste erneut, um
die Frontscheibenheizung
abzuschalten. Daraufhin erscheint
das Symbol AUTO wieder auf dem
Informationsdisplay.)
- Lufteinlasstaste
- Gebläsedrehzahlregler
Die gewählte Funktion wird manuell
geregelt, während die anderen
Funktionen automatisch gesteuert
werden.
• Zur Verbesserung des Wirkungsgrades der Klimaregelung
und des Komforts können Sie mit der
AUTO-Taste eine Temperatur von
22°C einstellen.
ODM042287
ODM042290

Ausstattung Ihres Fahrzeugs
178
4
✽ANMERKUNG
Legen Sie niemals Gegenstände auf den
Sensor oben im Armaturenbrett, damit
die automatische Steuerung der
Heizung und des Klimasystems nicht
beeinträchtigt wird.
Manuelle Steuerung der Heizung
und Klimaanlage
Heizung und Klimaanlage können Sie
auch manuell steuern, wenn Sie die
gewünschten Funktionstasten, außer der
Taste AUTO, drücken. In diesem Fall
richtet sich die Systemfunktion nach der
Reihenfolge der gewählten Tasten.
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen:
- Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage ein.
Drücken Sie die Taste AUTO, um zur
vollautomatischen Systemsteuerung
zurückzukehren.
Lüftungsmodus wählen
Die Modustaste steuert die Richtung des
Luftstroms im Belüftungssystem.
Die Lüftungsmodi werden wie folgt
eingestellt:
Siehe Abbildung im Abschnitt "Manuelles
Klimasteuersystem".
ODM042288
ODM042336
