2016 Hyundai Santa Fe Betriebsanleitung (in German)

789
Wartung

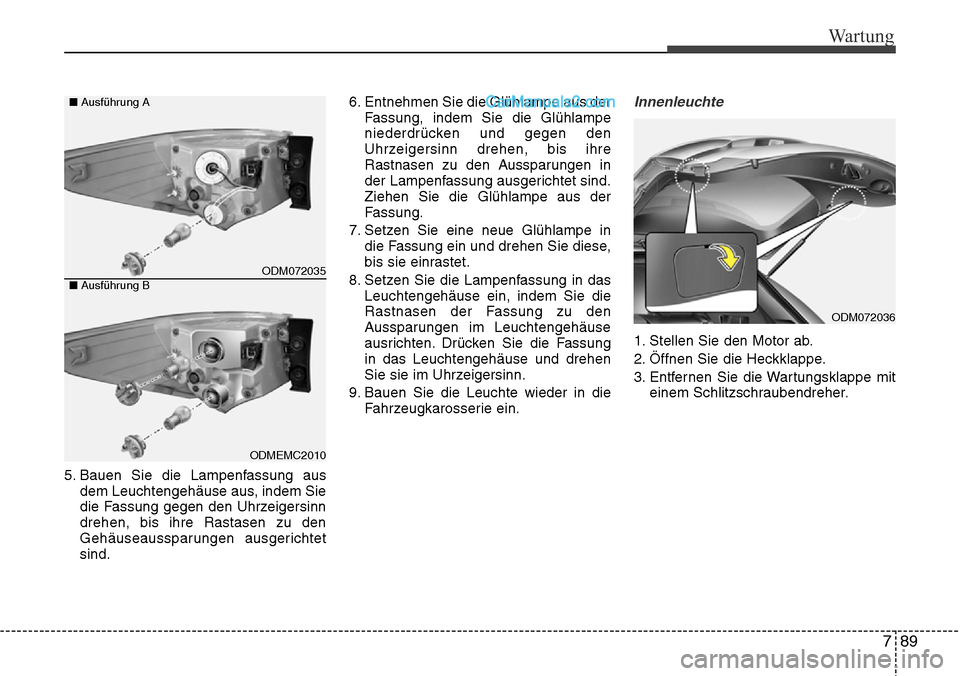

5. Bauen Sie die Lampenfassung ausdem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtet
sind. 6. Entnehmen Sie die Glühlampe aus der
Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.
Ziehen Sie die Glühlampe aus der
Fassung.
7. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese,
bis sie einrastet.
8. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die
Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung
in das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.
9. Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.
Innenleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe miteinem Schlitzschraubendreher.
ODM072035
ODMEMC2010
■
Ausführung A
■ Ausführung B
ODM072036

Wartung
90
7

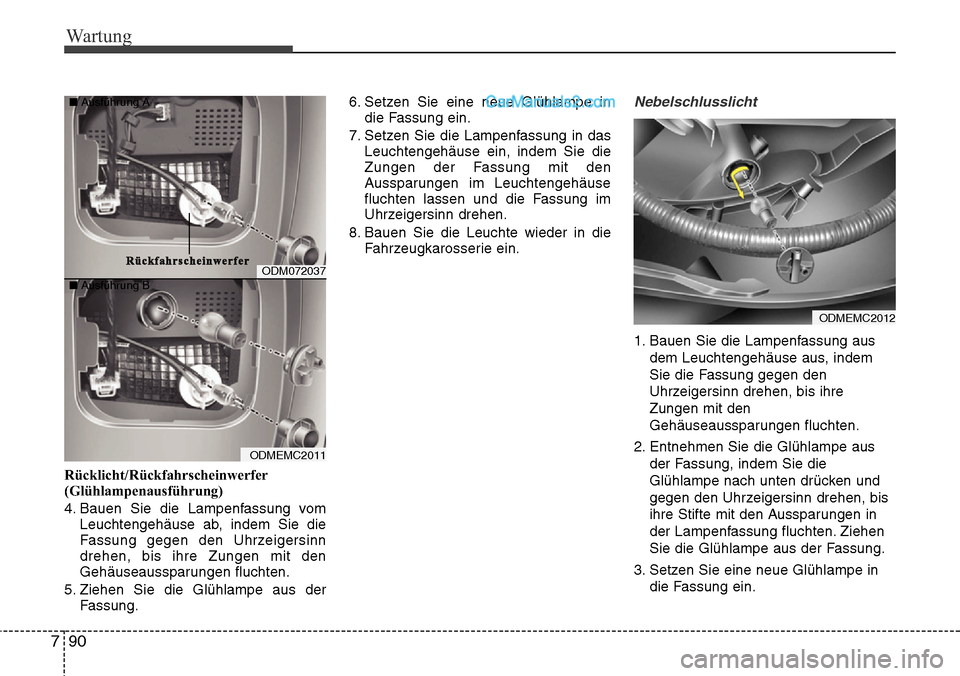

Rücklicht/Rückfahrscheinwerfer
(Glühlampenausführung)
4. Bauen Sie die Lampenfassung vom
Leuchtengehäuse ab, indem Sie die
Fassung gegen den Uhrzeigersinn
drehen, bis ihre Zungen mit den
Gehäuseaussparungen fluchten.
5. Ziehen Sie die Glühlampe aus der Fassung. 6. Setzen Sie eine neue Glühlampe in
die Fassung ein.
7. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die
Zungen der Fassung mit den
Aussparungen im Leuchtengehäuse
fluchten lassen und die Fassung im
Uhrzeigersinn drehen.
8. Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.
Nebelschlusslicht
1. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den
Gehäuseaussparungen fluchten.
2. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe nach unten drücken und
gegen den Uhrzeigersinn drehen, bis
ihre Stifte mit den Aussparungen in
der Lampenfassung fluchten. Ziehen
Sie die Glühlampe aus der Fassung.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
ODM072037
ODMEMC2011
■Ausführung A
■Ausführung B
R
R
ü
ü
c
c
k
k
f
f
a
a
h
h
r
r
s
s
c
c
h
h
e
e
i
i
n
n
w
w
e
e
r
r
f
f
e
e
r
r
ODMEMC2012

791
Wartung
Dritte Bremsleuchte ersetzen
1. Öffnen Sie die Heckklappe.
2. Entfernen Sie vorsichtig die mittlereAbdeckung der
Heckklappenverkleidung.
3. Ziehen Sie den Kabelstecker ab. 4. Lösen Sie die Befestigungsschrauben
und bauen Sie den Spoiler ab. 5. Bauen Sie die dritte Bremsleuchte (A)
aus, nachdem Sie die Muttern und die
Waschwasserdüse (B) gelöst haben.
6. Montieren Sie die neue Leuchte in der umgekehrten Reihenfolge des
Ausbaus.
ODMEMC2018
ODMEMC2019
ODMEMC2022ODMEMC2021
B
A

Wartung
92
7

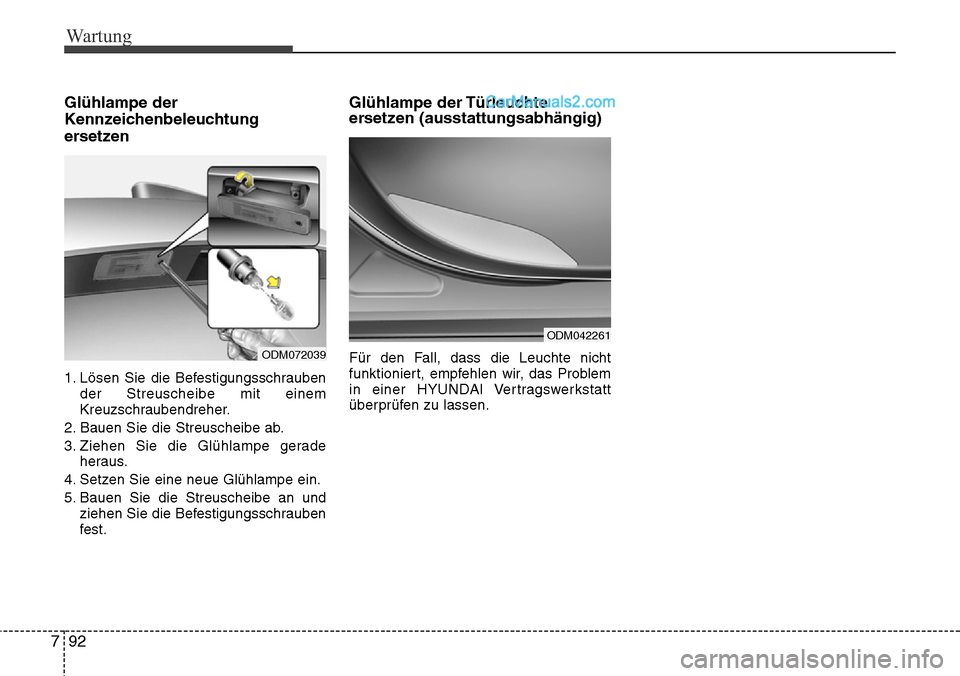

Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Lösen Sie die Befestigungsschrauben
der Streuscheibe mit einem
Kreuzschraubendreher.
2. Bauen Sie die Streuscheibe ab.
3. Ziehen Sie die Glühlampe gerade heraus.
4. Setzen Sie eine neue Glühlampe ein.
5. Bauen Sie die Streuscheibe an und ziehen Sie die Befestigungsschrauben
fest.
Glühlampe der Türleuchte
ersetzen (ausstattungsabhängig)
Für den Fall, dass die Leuchte nicht
funktioniert, empfehlen wir, das Problem
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.ODM072039
ODM042261

793
Wartung

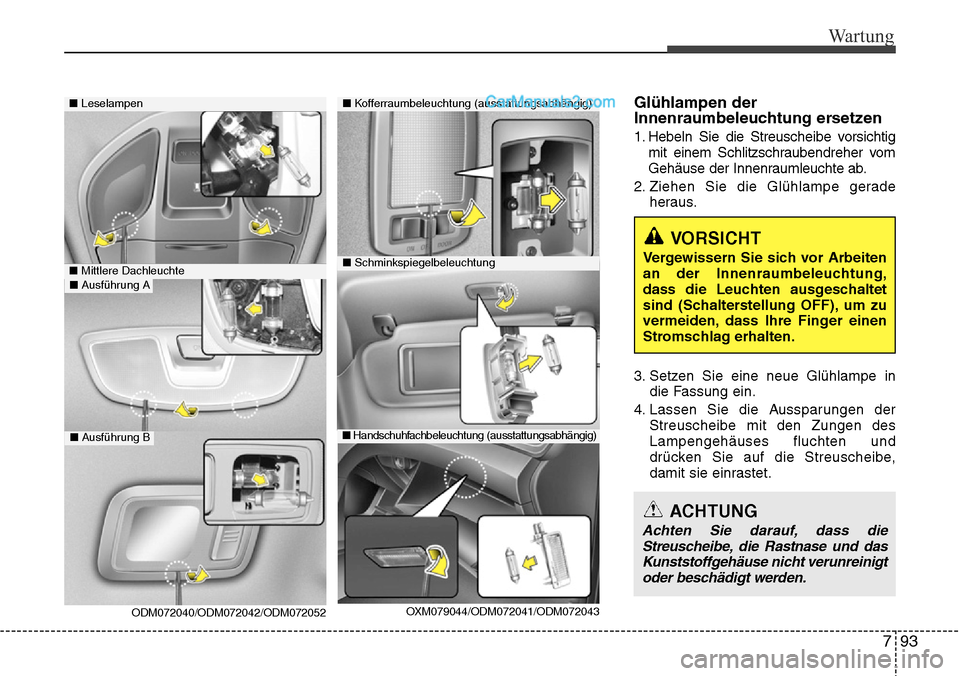

Glühlampen der
Innenraumbeleuchtung ersetzen
1. Hebeln Sie die Streuscheibe vorsichtigmit einem Schlitzschraubendreher vom
Gehäuse der Innenraumleuchte ab.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
4. Lassen Sie die Aussparungen der Streuscheibe mit den Zungen des
Lampengehäuses fluchten und
drücken Sie auf die Streuscheibe,
damit sie einrastet.
■Leselampen
OXM079044/ODM072041/ODM072043
■Handschuhfachbeleuchtung (ausstattungsabhängig)
■ Kofferraumbeleuchtung (ausstattungsabhängig)
■Schminkspiegelbeleuchtung■Mittlere Dachleuchte
ODM072040/ODM072042/ODM072052■Ausführung A
■Ausführung B
VORSICHT
Vergewissern Sie sich vor Arbeiten
an der Innenraumbeleuchtung,
dass die Leuchten ausgeschaltet
sind (Schalterstellung OFF), um zu
vermeiden, dass Ihre Finger einen
Stromschlag erhalten.
ACHTUNG
Achten Sie darauf, dass die
Streuscheibe, die Rastnase und das Kunststoffgehäuse nicht verunreinigtoder beschädigt werden.

Wartung
94
7
FAHRZEUGPFLEGE
Außenpflege
Allgemeine Hinweise zur Beachtung
bei der Außenpflege
Beachten Sie bei der Verwendung
chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller-
hinweise auf dem Gebinde. Lesen Sie
alle Warnungen und Vorsichtshinweise,
die auf dem Gebinde angebracht sind.
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug mindestens
einmal monatlich gründlich mit
lauwarmem oder kaltem Wasser, um es
vor Korrosion und Umwelteinflüssen zu
schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen, sollten Sie
es nach jeder Geländefahrt waschen.
Achten Sie besonders auf die
Beseitigung von Streusalz, Schmutz,
Schlamm und anderen Anhaftungen.
Vergewissern Sie sich, dass die
Ablaufbohrungen in den unteren
Türblechen und in den Schwellerblechen
frei und sauber sind. Insekten, Teer, Blütennektar, Vogelkot,
industrielle Verunreinigungen und
ähnliche Rückstände können den
Fahrzeuglack angreifen, wenn sie nicht
umgehend beseitigt werden.
Auch bei einer sofortigen
Fahrzeugwäsche mit klarem Wasser
können derartige Rückstände unter
Umständen nicht vollständig entfernt
werden. Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für lackierte
Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem oder
kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
ACHTUNG
• Verwenden Sie für die
Fahrzeugwäsche keineaggressiven Reinigungsmittel, keine chemischen Reiniger undkein heißes Wasser. Waschen Siedas Fahrzeug nicht, wenn die Karosserie heiß ist oder dasFahrzeug intensiver Sonnenbestrahlung ausgesetztist.
• Gehen Sie sorgfältig vor, wenn Sie die Seitenscheiben IhresFahrzeugs waschen. Besonders bei der Verwendungeines Hochdruckreinigers.Wasser könnte durch die Fenster eindringen, sodass dieInnenausstattung nass werden könnte.
• Um Schäden an Kunststoffbauteilen und Scheinwerfern zu vermeiden,verwenden Sie niemals aggressivechemische Reinigungs- oderLösemittel.

795
Wartung
Fahrzeug wachsen
Wachsen Sie Ihr Fahrzeug, wenn das
Wasser nicht mehr vom Lack abperlt.
Waschen und trocknen Sie Ihr Fahrzeug
immer, bevor Sie Wachs auftragen.
Verwenden Sie hochwertigen
Flüssigwachs oder Wachspaste und
beachten Sie die Herstellerhinweise.
Wachsen Sie auch alle metallischen
Anbauteile, um sie zu konservieren und
ihren Glanz zu erhalten.
Beim Beseitigen von Öl, Teer und
anderen Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch dann
nach, wenn das übrige Fahrzeug keine
Wachsbehandlung benötigt.
VORSICHT - Nasse
Bremsen
Prüfen Sie nach der Fahrzeug-
wäsche bei langsamer Fahrt, ob die
Bremsen durch Nässe beeinträch
-
tigt sind. Wenn die Bremswirkung
beeinträc htigt ist, tr oc

knen Sie die
Bremsen, indem Sie sie bei
langsamer Fahrt leicht betätigen.
ACHTUNG
• Das Waschen mit Wasser im Motorraum einschließlichHochdruckwäsche mit Wasserkann Fehlfunktionen derStromkreise im Motorraumverursachen.
• Lassen Sie Wasser und andere Flüssigkeiten nicht an elektri -
sche/elektronische Bauteile im Innenraum des Fahrzeugs gelan
-
gen, da diese dadurch beschädigt wer den können.
OJB037800
ACHTUNG
• Das Abwischen von Staub und
Schmutz mit einem trockenen Tuchverursacht Kratzer im Fahrzeuglack.
• Verwenden Sie für die Reinigung verchromter oder eloxierterAluminiumteile keine Stahlwolle,Scheuermittel oder ätzende bzw.alkalische Reiniger. Diese Mittel können die Schutzschicht angreifenund den Lack verfärben oder ausbleichen.

Wartung
96
7
Lackschäden ausbessern
Tiefe Kratzer und Steinschläge im Lack
müssen umgehend behoben werden.
Ungeschütztes Metall setzt schnell Rost
an. Kostspielige Instandsetzungen
können die Folge sein.
✽ANMERKUNG
Wenn Karosserie- oder Blecharbeiten
an Ihrem Fahrzeug notwendig werden,
achten Sie darauf, dass instand gesetzte
oder ersetzte Bauteile mit Rostschutz-
mitteln behandelt werden.
Blankmetallteile pflegen
• Entfernen Sie Teer und Insekten mit
geeigneten Spezialreinigern, aber
nicht mit Schabern oder anderen
scharfkantigen Werkzeugen.
• Schützen Sie die Oberflächen blanker Metallteile durch Polieren mit Wachs
oder Chrompolitur und bringen Sie die
Teile auf Hochglanz.
• Tragen Sie bei Winterwetter und in Küstennähe eine stärkere Schutz-
schicht auf die glänzenden Metallteile
auf. Bei Bedarf können Sie auch
Vaseline oder ein anderes Schutzmittel
auftragen.
Unterbodenpflege
Streusalz und andere korrosions-
fördernde Stoffe können am Unterboden
anhaften. Wenn sie diese Stoffe nicht
entfernt werden, besteht für Kraftstof-
fleitungen, Rahmenteile, Bodenbleche
und Abgasanlage erhöhte Rostgefahr,
auch wenn diese Bauteile mit Korro-
sionsschutzmittel behandelt wurden.
Spritzen Sie den Unterboden und die
Radhäuser einmal monatlich, nach
Geländefahrten und gegen Ende des
Winters gründlich mit lauwarmem oder
kaltem Wasser ab. Schenken Sie diesen
Bereichen besondere Aufmerksamkeit,
da Verunreinigungen dort oft nur schwer
zu erkennen sind. Um die Entstehung
von Rost zu verhindern, müssen die
Verunreinigungen nicht nur angefeuch-
tet, sondern gründlich abgespült werden.
Reinigen Sie auch die Wasserablaufboh-
rungen in den Türen und Rahmenteilen,
damit sie nicht verstopfen. Wenn das
Wasser aus diesen Bereichen nicht
ablaufen kann, besteht erhöhte Rostgefahr.VORSICHT
Prüfen Sie nach einer
Fahrzeugwäsche bei langsamer
Fahrt, ob die Bremsen nass
geworden sind. Wenn die
Bremswirkung beeinträchtigt ist,
trocknen Sie die Bremsen, indem
Sie sie bei langsamer Vorwärtsfahrt
leicht betätigen.
