2016 Hyundai Santa Fe Betriebsanleitung (in German)

781
Wartung

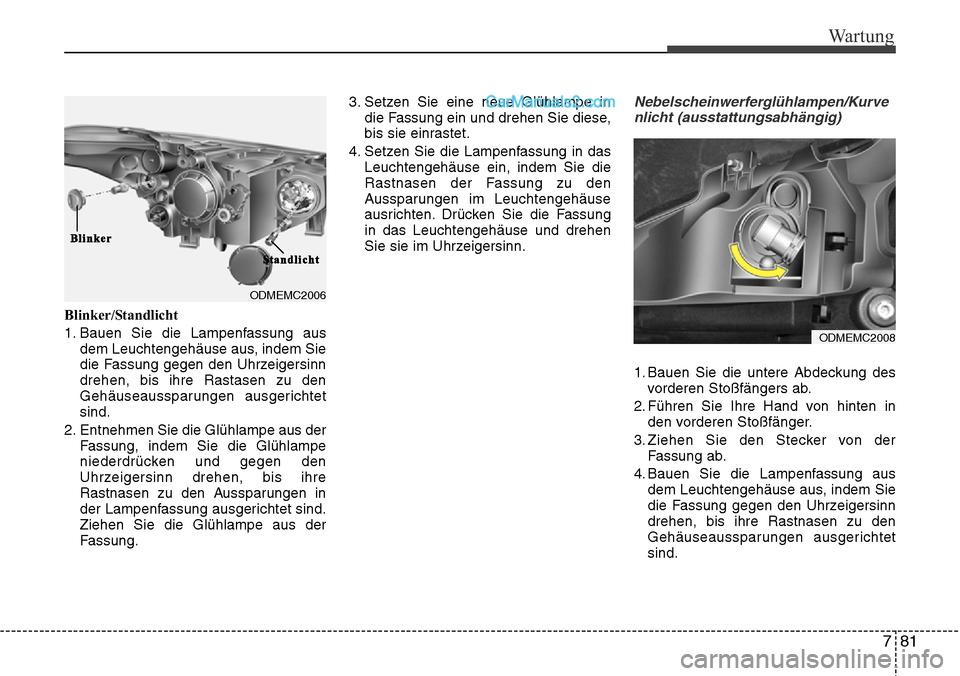

Blinker/Standlicht
1. Bauen Sie die Lampenfassung ausdem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtet
sind.
2. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.
Ziehen Sie die Glühlampe aus der
Fassung. 3. Setzen Sie eine neue Glühlampe in
die Fassung ein und drehen Sie diese,
bis sie einrastet.
4. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die
Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung
in das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.
Nebelscheinwerferglühlampen/Kurvenlicht (ausstattungsabhängig)
1. Bauen Sie die untere Abdeckung des vorderen Stoßfängers ab.
2. Führen Sie Ihre Hand von hinten in den vorderen Stoßfänger.
3. Ziehen Sie den Stecker von der Fassung ab.
4. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastnasen zu den
Gehäuseaussparungen ausgerichtet
sind.
ODMEMC2006
B
B
l
l
i
i
n
n
k
k
e
e
r
r
S
S
t
t
a
a
n
n
d
d
l
l
i
i
c
c
h
h
t
t
ODMEMC2008

Wartung
82
7

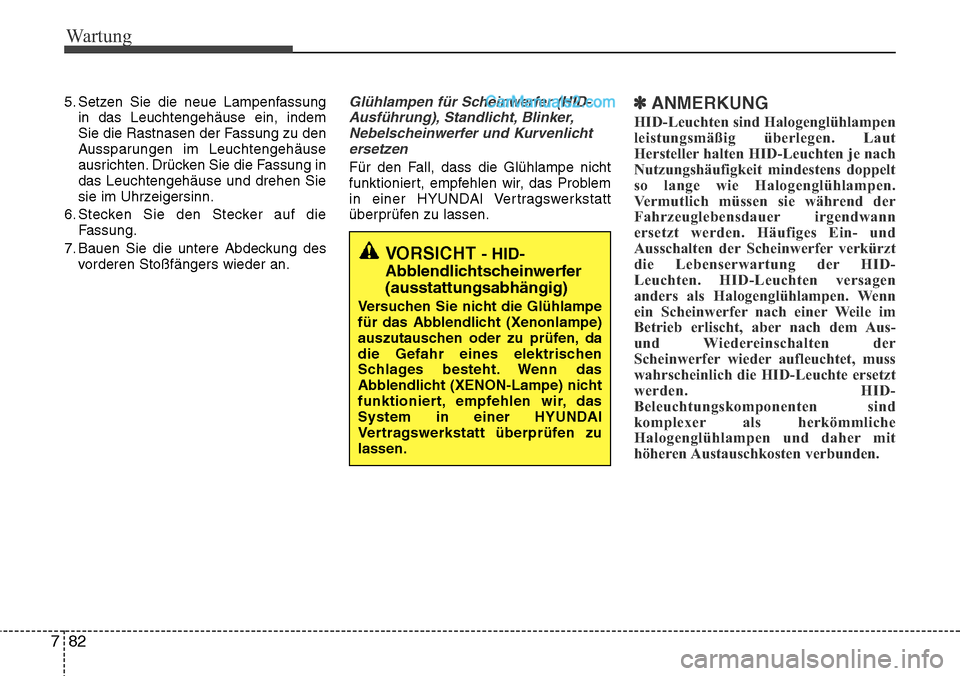

5. Setzen Sie die neue Lampenfassung
in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung in
das Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
6. Stecken Sie den Stecker auf die Fassung.
7. Bauen Sie die untere Abdeckung des vorderen Stoßfängers wieder an.Glühlampen für Scheinwerfer (HID-Ausführung), Standlicht, Blinker,Nebelscheinwerfer und Kurvenlichtersetzen
Für den Fall, dass die Glühlampe nicht
funktioniert, empfehlen wir, das Problem
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽ANMERKUNG
HID-Leuchten sind Halogenglühlampen
leistungsmäßig überlegen. Laut
Hersteller halten HID-Leuchten je nach
Nutzungshäufigkeit mindestens doppelt
so lange wie Halogenglühlampen.
Vermutlich müssen sie während der
Fahrzeuglebensdauer irgendwann
ersetzt werden. Häufiges Ein- und
Ausschalten der Scheinwerfer verkürzt
die Lebenserwartung der HID-
Leuchten. HID-Leuchten versagen
anders als Halogenglühlampen. Wenn
ein Scheinwerfer nach einer Weile im
Betrieb erlischt, aber nach dem Aus-
und Wiedereinschalten der
Scheinwerfer wieder aufleuchtet, muss
wahrscheinlich die HID-Leuchte ersetzt
werden. HID-
Beleuchtungskomponenten sind
komplexer als herkömmliche
Halogenglühlampen und daher mit
höheren Austauschkosten verbunden.
VORSICHT - HID-
Abblendlichtscheinwerfer
(ausstattungsabhängig)
Versuchen Sie nicht die Glühlampe
für das Abblendlicht (Xenonlampe)
auszutauschen oder zu prüfen, da
die Gefahr eines elektrischen
Schlages besteht. Wenn das
Abblendlicht (XENON-Lampe) nicht
funktioniert, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.

783
Wartung

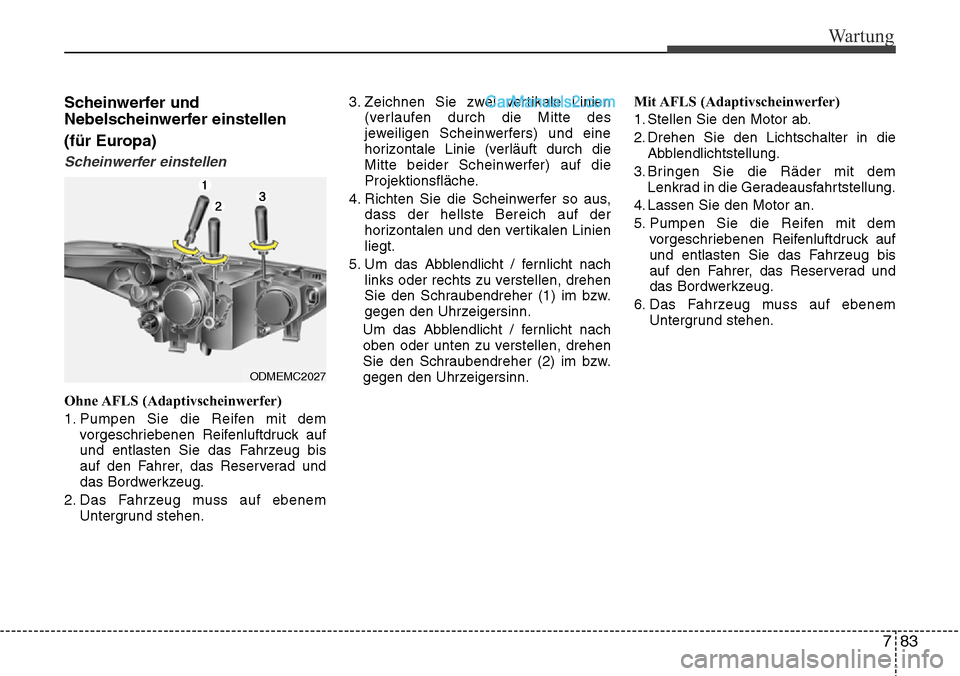

Scheinwerfer und
Nebelscheinwerfer einstellen
(für Europa)
Scheinwerfer einstellen
Ohne AFLS (Adaptivscheinwerfer)
1. Pumpen Sie die Reifen mit demvorgeschriebenen Reifenluftdruck auf
und entlasten Sie das Fahrzeug bis
auf den Fahrer, das Reserverad und
das Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen. 3. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und eine
horizontale Linie (verläuft durch die
Mitte beider Scheinwerfer) auf die
Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der
horizontalen und den vertikalen Linien
liegt.
5. Um das Abblendlicht / fernlicht nach links oder rechts zu verstellen, drehen
Sie den Schraubendreher (1) im bzw.
gegen den Uhrzeigersinn.
Um das Abblendlicht / fernlicht nach
oben oder unten zu verstellen, drehen
Sie den Schraubendreher (2) im bzw.
gegen den Uhrzeigersinn. Mit AFLS (Adaptivscheinwerfer)
1. Stellen Sie den Motor ab.
2. Drehen Sie den Lichtschalter in die
Abblendlichtstellung.
3. Bringen Sie die Räder mit dem Lenkrad in die Geradeausfahrtstellung.
4. Lassen Sie den Motor an.
5. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf
und entlasten Sie das Fahrzeug bis
auf den Fahrer, das Reserverad und
das Bordwerkzeug.
6. Das Fahrzeug muss auf ebenem Untergrund stehen.
ODMEMC2027

Wartung
84
7

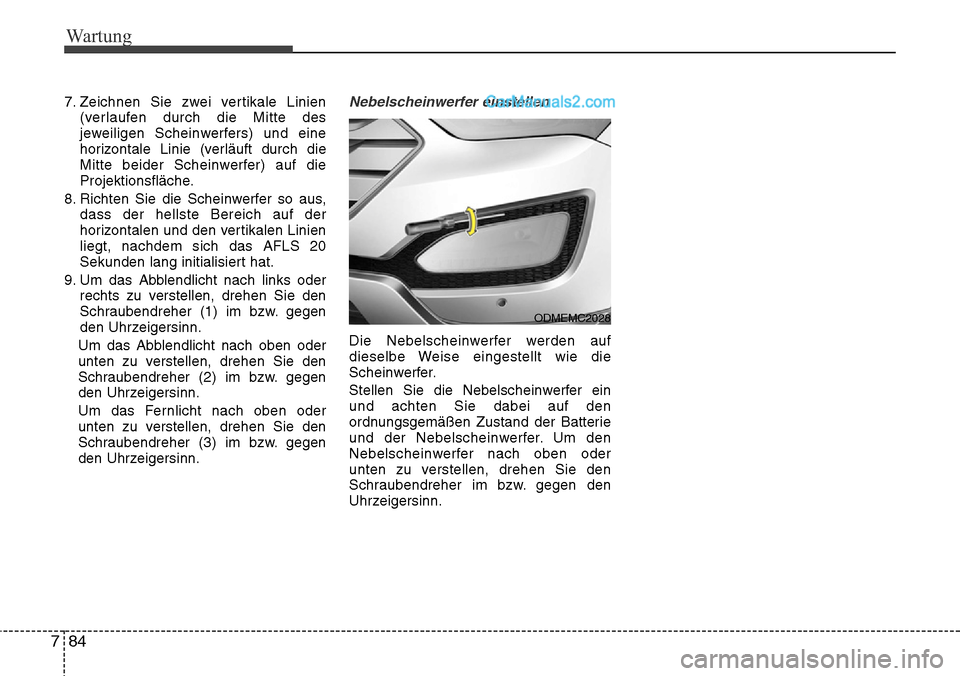

7. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und eine
horizontale Linie (verläuft durch die
Mitte beider Scheinwerfer) auf die
Projektionsfläche.
8. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der
horizontalen und den vertikalen Linien
liegt, nachdem sich das AFLS 20
Sekunden lang initialisiert hat.
9. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den
Schraubendreher (1) im bzw. gegen
den Uhrzeigersinn.
Um das Abblendlicht nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher (2) im bzw. gegen
den Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher (3) im bzw. gegen
den Uhrzeigersinn.Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer.
Stellen Sie die Nebelscheinwerfer ein
und achten Sie dabei auf den
ordnungsgemäßen Zustand der Batterie
und der Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
ODMEMC2028

785
Wartung
Einheit: mm
Ausrichtungspunkt
ODMEMC2023
< Ground Height >< Distance between lamps >
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers
Projektionsfläche
< Abstand zum Boden >< Abstand zwischen den Scheinwerfern >
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden (Nebelscheinwerfer)
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen (Nebelscheinwerfer)
Fahrzeug-zustand H1 H2 H3
W1 W2 W3
Nebel
Nebel+Abbiegen NebelNebel+Abbiegen
ohne Fahrer 888 868 591
594
1 420 1 193 1 4331 498
mit Fahrer 886 863 586591

Wartung
86
7

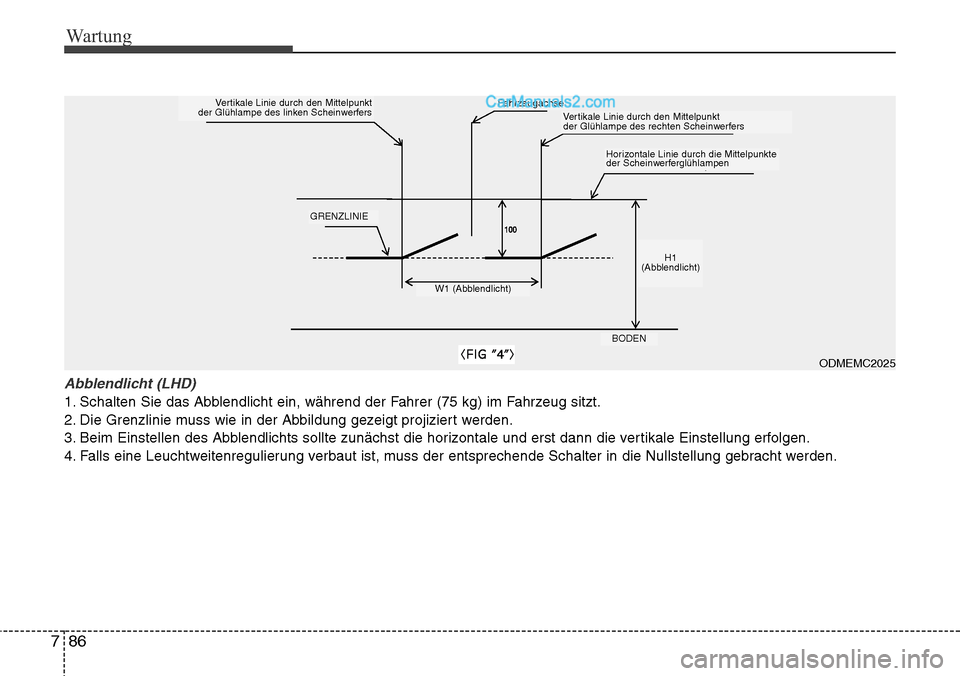

Abblendlicht (LHD)
1. Schalten Sie das Abblendlicht ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
ODMEMC2025
Vertikale Linie durch den Mittelpunkt
der Glühlampe des linken ScheinwerfersFahrzeugachseVertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
GRENZLINIE
W1 (Abblendlicht)
H1
(Abblendlicht)
BODEN

787
Wartung

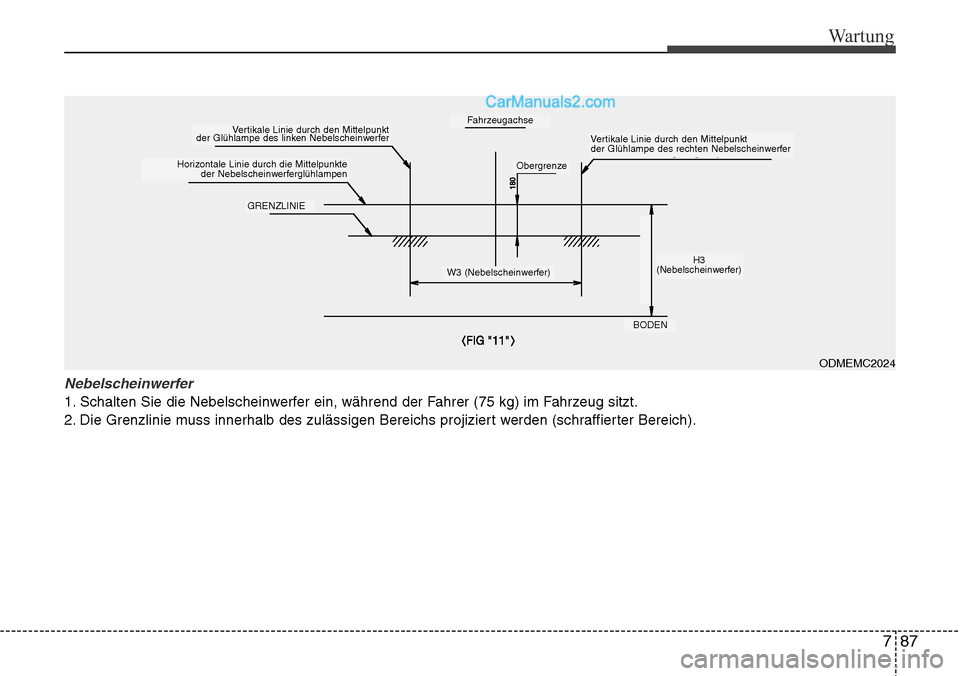

Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
ODMEMC2024
Vertikale Linie durch den Mittelpunkt
der Glühlampe des linken Nebelscheinwerfer
Horizontale Linie durch die Mittelpunkte
der Nebelscheinwerferglühlampen
GRENZLINIE
Fahrzeugachse
Obergrenze
Vertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Nebelscheinwerfer
W3 (Nebelscheinwerfer)H3
(Nebelscheinwerfer)
BODEN

Wartung
88
7

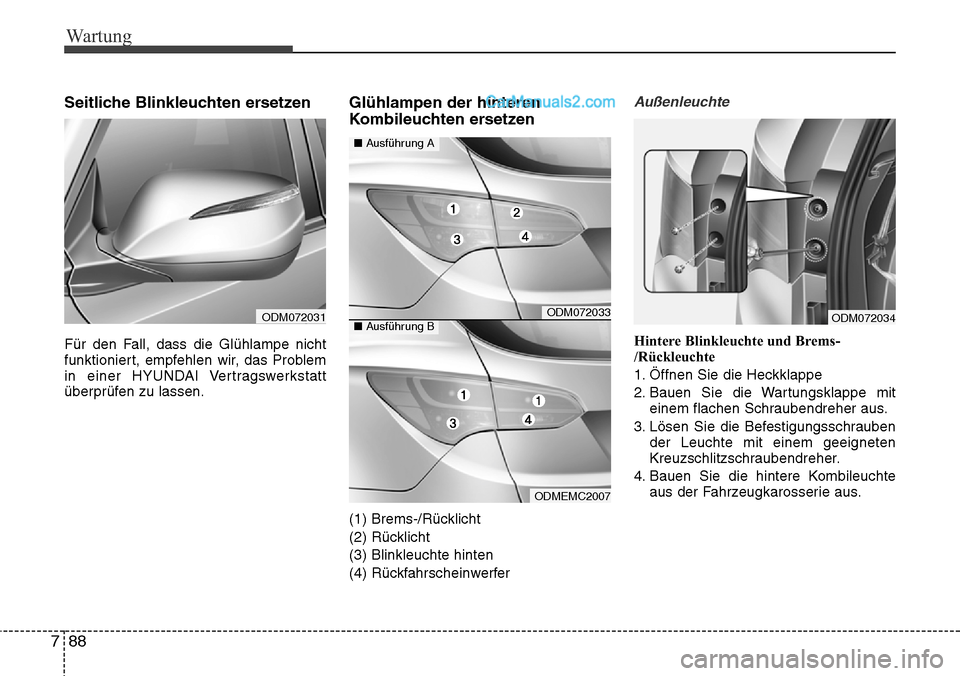

Seitliche Blinkleuchten ersetzen
Für den Fall, dass die Glühlampe nicht
funktioniert, empfehlen wir, das Problem
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
(1) Brems-/Rücklicht
(2) Rücklicht
(3) Blinkleuchte hinten
(4) Rückfahrscheinwerfer
Außenleuchte
Hintere Blinkleuchte und Brems-
/Rückleuchte
1. Öffnen Sie die Heckklappe
2. Bauen Sie die Wartungsklappe mit
einem flachen Schraubendreher aus.
3. Lösen Sie die Befestigungsschrauben der Leuchte mit einem geeigneten
Kreuzschlitzschraubendreher.
4. Bauen Sie die hintere Kombileuchte aus der Fahrzeugkarosserie aus.
ODM072031ODM072034ODM072033
ODMEMC2007
■Ausführung A
■Ausführung B
