Wartung
SERVOLENKUNGSFLÜSSIGKEIT (AUSSTATTUNGSABHÄNGIG)
Füllstand der
Servolenkungsflüssigkeit prüfen
Prüfen Sie regelmäßig den
Flüssigkeitsstand im Ausgleichsbehälter
der Servolenkung. Dabei muss das
Fahrzeug auf ebenem Untergrund
stehen. Bei normaler Temperatur muss
sich der Füllstand zwischen den
seitlichen Behältermarkierungen MAX
und MIN befinden.
Reinigen Sie vor dem Nachfüllen von
Servolenkungsflüssigkeit sorgfältig den
Bereich um den Behälterdeckel, damit
die Flüssigkeit nicht verunreinigt wird.
Wenn der Füllstand zu niedrig ist, füllen
sie den Behälter bis zur Markierung MAX
auf.
✽ANMERKUNG
Überprüfen Sie, dass sich der
Flüssigkeitsstand im Markierungsbereich
"HOT" auf dem Behälter befindet. Wenn
die Flüssigkeit kalt ist, überprüfen Sie,
dass sie sich im Bereich "COLD"
befindet.
Für den Fall, dass die Servolenkung
häufig aufgefüllt werden muss,
empfehlen wir, die Anlage in einer
HYUNDAI Vertragswerkstatt inspizieren
zu lassen.
Verwenden Sie ausschließlich spezifizierteServolenkungsflüssigkeit (siehe Kapitel 8 "Empfohlene Schmiermittel undFüllmengen").
Flüssigkeitsleitungen der
Servolenkung prüfen
Prüfen Sie vor Fahrtantritt die
Anschlüsse der Servolenkungsleitungen
auf Undichtigkeit und die Leitungen auf
erhebliche Beschädigung und Verdre-
hungen.
ACHTUNG
• Nutzen Sie das Fahrzeug nicht über längere Zeiträume, wenn derFüllstand der Servolenkungs-flüssigkeit zu niedrig ist. Andernfalls kann die Ser volen-
kungspumpe besc

hädigt werden.
• Lassen Sie den Motor nicht bei
leerem A usgleic

hsbehälter an.
• Achten Sie beim Nachfüllen der Flüssigkeit darauf, dass keineVerunreinigungen in den Behältergelangen.
(Fortsetzung)
(Fortsetzung)
• Ein zu geringer Füllstand kann zur Zunahme der erforderlichenLenkkraft führen und/oderGeräusche der Servolenkung verursachen.
• Bei Verwendung nicht spezifi -
zierter Flüssigkeiten kann die Ser volenkung besc hädigt und
ihre Wirkung

beeinträchtigt
werden.
ODMNMC2035

Wartung
34
7

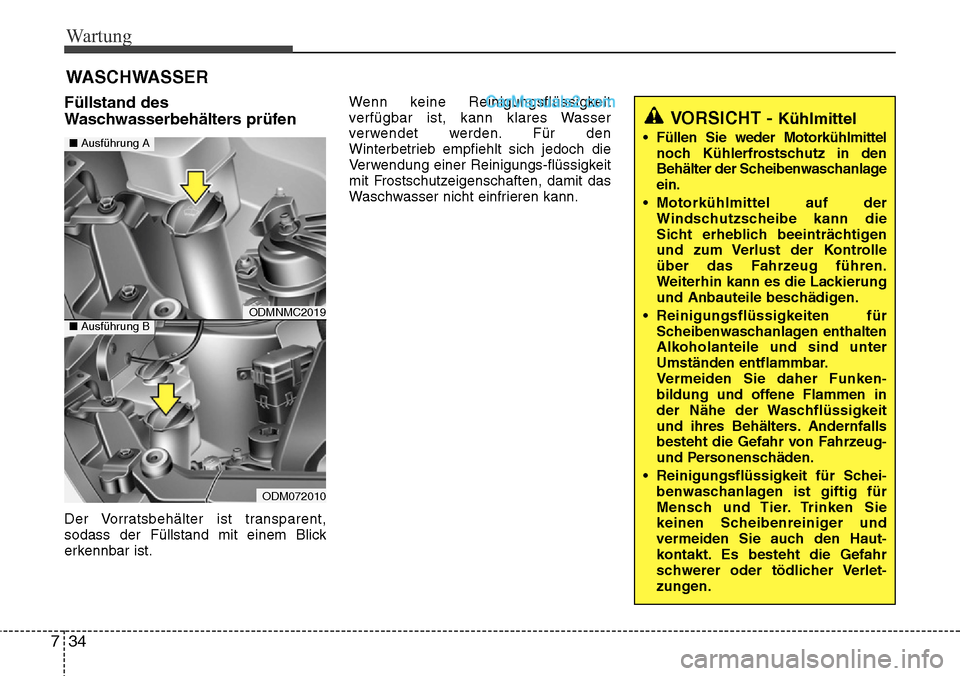

WASCHWASSER
Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist. Wenn keine Reinigungsflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden. Für den
Winterbetrieb empfiehlt sich jedoch die
Verwendung einer Reinigungs-flüssigkeit
mit Frostschutzeigenschaften, damit das
Waschwasser nicht einfrieren kann.
VORSICHT - Kühlmittel
• Füllen Sie weder Motorkühlmittel
noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlage
ein.
• Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
• Reinigungsflüssigkeiten für Scheibenwaschanlagen enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
Vermeiden Sie daher Funken -
bildung und offene Flammen in
der Nähe der Wasc
hflüssigkeit
und ihres Behälter

s. Andernfalls
besteht die Gefahr von Fahrzeug-
und Personenschäden.
• Reinigungsflüssigkeit für Schei -
benwaschanlagen ist giftig für
Mensc h und Tier .

Trinken Sie
keinen Scheibenreiniger und
vermeiden Sie auch den Haut-
kontakt. Es besteht die Gefahr
sc hwerer oder tödlicher V

erlet-
zungen.
ODMNMC2019
ODM072010
■ Ausführung A
■Ausführung B

735
Wartung
Feststellbremse prüfen
Ausführung A
Prüfen Sie, ob der Pedalweg der
Feststellbremse der Spezifikation
entspricht, wenn das Pedal mit einer
Kraft von 294 N (30 kg) getreten wird.
Weiterhin muss die Feststellbremse
allein in der Lage sein, das Fahrzeug auf
leicht abschüssigem Untergrund sicher
zu blockieren. Für den Fall, dass der Weg
länger oder kürzer ist als angegeben,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
setzen zu lassen.
Pedalweg: 8 - 9 Rastpunkte
Ausführung B
Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die Anzahl
der "Klicks" zählen, die Sie beim
Betätigen aus der gelösten Stellung
heraus hören. Weiterhin muss die
Feststellbremse allein in der Lage sein,
das Fahrzeug auf deutlich abschüssigem
Gefälle sicher zu blockieren. Wenn der
Hebelweg größer oder kleiner ist als
spezifiziert, lassen Sie die
Feststellbremse von einem autorisierten
HYUNDAI Vertragswerkstatt einstellen.
Pedalweg: 5 - 6 Rasten, wenn Hebelmit 20 kg (196 N) gezogen.
FESTSTELLBREMSE
OCM050015
ODM052015

Wartung
36
7
Kraftstofffilter entwässern
Bei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle, da
er Wasser aus dem Kraftstoff abscheidet,
das sich im unteren Teil des Filters
sammelt.
Wenn sich eine größere Menge Wasser
im Kraftstofffilter angesammelt hat,
leuchtet bei eingeschalteter Zündung
eine Warnleuchte auf.
Für den Fall, dass diese
Warnleuchte aufleuchtet,
empfehlen wir, das System in
einer HYUNDAI
Vertragswerkstatt instand
setzen zu lassen.
Kraftstofffilterpatrone ersetzen
✽ANMERKUNG
Für das Ersetzen der
Kraftstofffilterpatrone empfehlen wir
die Verwendung von Ersatzteilen, die
bei einem HYUNDAI Vertragswerkstatt
erworben wurden.
KRAFTSTOFFFILTER (DIESEL)
ACHTUNG
Wenn das Wasser, das sich imKraftstofffilters ansammelt, nichtrechtzeitig abgelassen wird, können zentrale Bauteile desKraftstoffsystems durch dasEindringen des Wassers beschädigtwerden.
ODM072011

737
Wartung

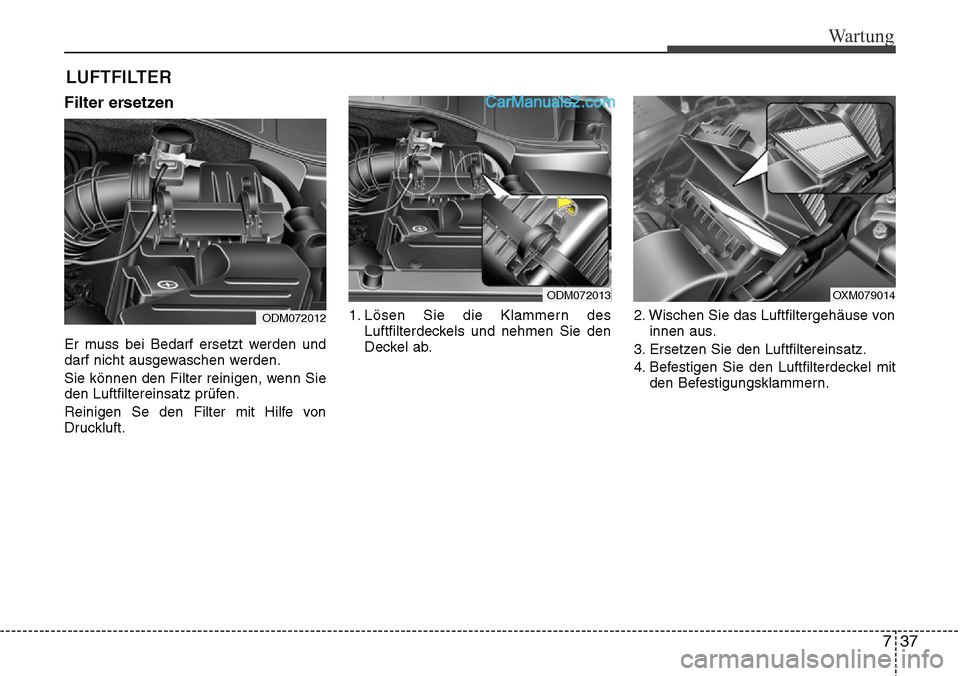

LUFTFILTER
Filter ersetzen
Er muss bei Bedarf ersetzt werden und
darf nicht ausgewaschen werden.
Sie können den Filter reinigen, wenn Sie
den Luftfiltereinsatz prüfen.
Reinigen Se den Filter mit Hilfe von
Druckluft.1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie den
Deckel ab. 2. Wischen Sie das Luftfiltergehäuse von
innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Luftfilterdeckel mit den Befestigungsklammern.
OXM079014
ODM072012
ODM072013

Wartung
38
7

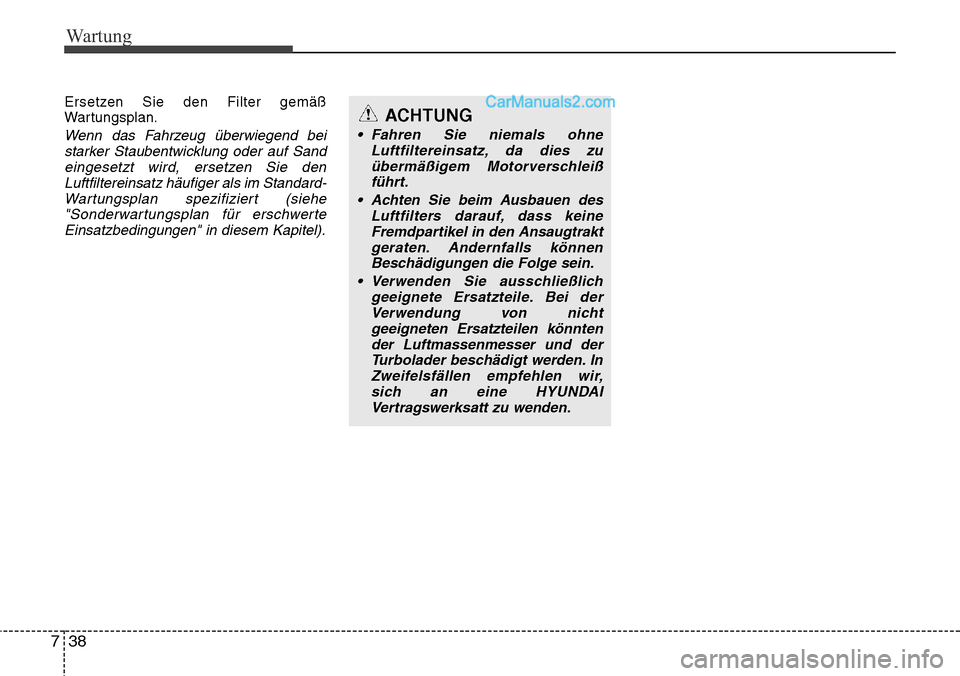

Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf Sandeingesetzt wird, ersetzen Sie denLuftfiltereinsatz häufiger als im Standard-Wartungsplan spezifiziert (siehe"Sonderwartungsplan für erschwerteEinsatzbedingungen" in diesem Kapitel).
ACHTUNG
• Fahren Sie niemals ohne Luftfiltereinsatz, da dies zuübermäßigem Motorverschleißführt.
• Achten Sie beim Ausbauen des Luftfilters darauf, dass keineFremdpartikel in den Ansaugtrakt geraten. Andernfalls könnenBeschädigungen die Folge sein.
• Verwenden Sie ausschließlich geeignete Ersatzteile. Bei derVerwendung von nichtgeeigneten Ersatzteilen könntender Luftmassenmesser und derTurbolader beschädigt werden. InZweifelsfällen empfehlen wir,sich an eine HYUNDAIVertragswerksatt zu wenden.

739
Wartung
Filter prüfen
Wenn das Fahrzeug über einen längeren
Zeitraum in Großstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter häufiger
geprüft und früher ersetzt werden. Wenn
Sie den Luftfilter des Klimasystems
selber ersetzen möchten, beachten Sie
die folgenden Anweisungen für das
Ersetzen und achten Sie darauf, dass
Sie keine anderen Bauteile beschädigen.
Ersetzen Sie den Filter gemäß dem
Wartungsplan.
Filter ersetzen
1. Öffnen Sie das Handschuhfach undlösen Sie das Halteband (1). 2. Bauen Sie bei geöffnetem
Handschuhfach die Stopfen auf beiden
Seiten aus.
LUFTFILTER DES KLIMASYSTEMS
ODM072014
ODM072015

Wartung
40
7

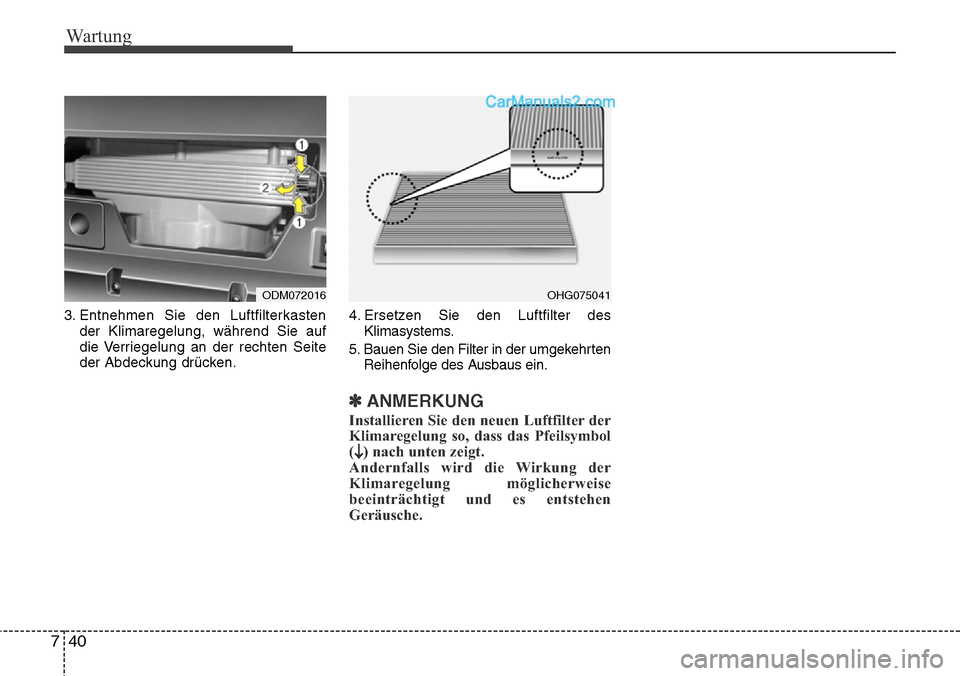

3. Entnehmen Sie den Luftfilterkasten
der Klimaregelung, während Sie auf
die Verriegelung an der rechten Seite
der Abdeckung drücken. 4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der umgekehrten Reihenfolge des Ausbaus ein.
✽ANMERKUNG
Installieren Sie den neuen Luftfilter der
Klimaregelung so, dass das Pfeilsymbol
(
↓) nach unten zeigt.
Andernfalls wird die Wirkung der
Klimaregelung möglicherweise
beeinträchtigt und es entstehen
Geräusche.
OHG075041ODM072016
