2016 Hyundai Santa Fe audio

Ihr Fahrzeug im Überblick
62
ARMATURENBRETT IM ÜBERBLICK
1.Hebel Beleuchtungssteuerung ........4-141
2. Tasten Audiofernbedienung ............4-213
3. Taste Bluetooth-Freisprechfunktion 4-266
4. Tempomat-Taste ................................5-63
5. Steuerungstasten LCD-Display ........4-72
6. Hupe ..................................................4-59
7. Fahrerairbag vorn ..............................3-59
8. Hebel Wisch-/Waschanlage ............4-152
9. Zündschalter oderStart/Stop-Knopf ........................5-6, 5-10
10. Audioanlage ..................................4-212
11. Warnblinker ....................................4-140
12. Klimaregelung ....................4-163, 4-175
13. Beifahrerairbag vorn ........................3-59
14. Handschuhfach..............................4-194
ODM012004❈ Die tatsächliche Form kann von der Abbildung abweichen.

• Handschuhfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-194
• Kühlfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-\
195
• Multi-Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19\
6
• Brillenfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-196
• Gepäckablage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-197
Innenausstattung . . . . . . . . . . . . . . . . . . . . . . . . . 4-198
• Zigarettenanzünder . . . . . . . . . . . . . . . . . . . . . . . . . . 4-198
• Aschenbecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-198
• Getränkehalter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-199
• Flaschenhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-200
• Sonnenblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-200
• 12V-steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-201
• AC-Wechselrichter . . . . . . . . . . . . . . . . . . . . . . . . . . 4-202
• Anschlüsse für Aux, USB und iPod
®. . . . . . . . . . . . 4-205
• Kleiderhaken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-205
• Befestigungspunkt(e)für Fußmatten . . . . . . . . . . . . 4-206
• Gepäcknetz und Halter . . . . . . . . . . . . . . . . . . . . . . . 4-206
• Laderaumabdeckung . . . . . . . . . . . . . . . . . . . . . . . . 4-207
• Seitenvorhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-209
Außenausstattung . . . . . . . . . . . . . . . . . . . . . . . . . 4-210
• Dachreling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-210
Audioanlage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-\
212
• Antenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
4-212
• Audio-Schalter im Lenkrad . . . . . . . . . . . . . . . . . . . 4-213
4

4 201
Ausstattung Ihres Fahrzeugs
ACHTUNG
• Verwenden Sie die Steckdose nurbei laufendem Motor und ziehenSie den Stecker nach Gebrauch aus der Steckdose. Wenn einelektrisches Gerät für längereZeit bei stehendem Motor betrie -
ben wird, könnte die Batterie entladen wer den.
• Schließen Sie n

ur elektrische
Geräte mit einer Betriebsspan- nung von 12 V und einem Strom-verbrauch von unter 10 A an.
• Stellen Sie die Klimaanlag e oder
die Heizung auf die niedrigste Stuf

e, wenn Sie ein Gerät an eine
12V-Steckdose anschließen möchten.
• Verschließen Sie bei Nichtge- brauch den Deckel.
• Einige elektr onisc

he Geräte
können elektronische Störungen verursachen, wenn sie an eine 12V-Steckdose eines Fahrzeugsangeschlossen werden. Diese Geräte können erheblicheStörungen des Audiosystems und Fehlfunktionen der im Fahr -
zeug verbauten elektronischen Systeme oder Geräte her vor
-
ruf en.

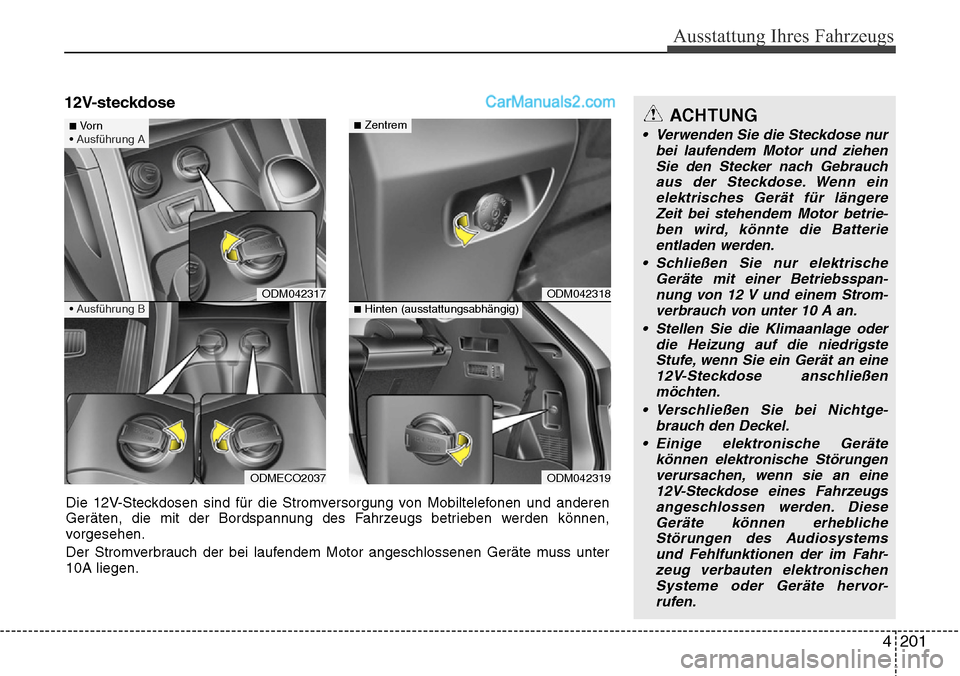

12V-steckdose
ODM042317
ODMECO2037
ODM042318
ODM042319
■Zentrem
■Hinten (ausstattungsabhängig)
Die 12V-Steckdosen sind für die Stromversorgung von Mobiltelefonen und anderen
Geräten, die mit der Bordspannung des Fahrzeugs betrieben werden können,
vorgesehen.
Der Stromverbrauch der bei laufendem Motor angeschlossenen Geräte muss unter
10A liegen.
■Vo r n
• Ausführung A
• Ausführung B

4 203
Ausstattung Ihres Fahrzeugs

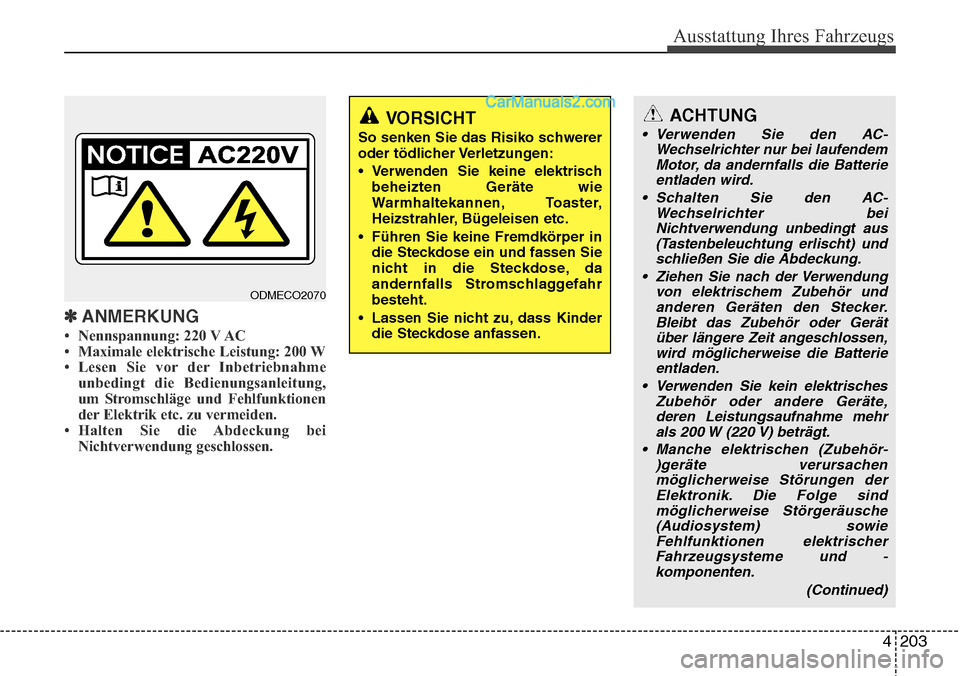

ACHTUNG
• Verwenden Sie den AC-Wechselrichter nur bei laufendemMotor, da andernfalls die Batterieentladen wird.
• Schalten Sie den AC- Wechselrichter beiNichtverwendung unbedingt aus(Tastenbeleuchtung erlischt) undschließen Sie die Abdeckung.
• Ziehen Sie nach der Verwendung von elektrischem Zubehör undanderen Geräten den Stecker.Bleibt das Zubehör oder Gerätüber längere Zeit angeschlossen,wird möglicherweise die Batterieentladen.
• Verwenden Sie kein elektrisches Zubehör oder andere Geräte,deren Leistungsaufnahme mehrals 200 W (220 V) beträgt.
• Manche elektrischen (Zubehör- )geräte verursachenmöglicherweise Störungen derElektronik. Die Folge sindmöglicherweise Störgeräusche(Audiosystem) sowieFehlfunktionen elektrischerFahrzeugsysteme und -komponenten.
(Continued)
✽ANMERKUNG
• Nennspannung: 220 V AC
• Maximale elektrische Leistung: 200 W
• Lesen Sie vor der Inbetriebnahmeunbedingt die Bedienungsanleitung,
um Stromschläge und Fehlfunktionen
der Elektrik etc. zu vermeiden.
• Halten Sie die Abdeckung bei Nichtverwendung geschlossen.
VORSICHT
So senken Sie das Risiko schwerer
oder tödlicher Verletzungen:
• Verwenden Sie keine elektrisch
beheizten Geräte wie
Warmhaltekannen, Toaster,
Heizstrahler, Bügeleisen etc.
• Führen Sie keine Fremdkörper in die Steckdose ein und fassen Sie
nicht in die Steckdose, da
andernfalls Stromschlaggefahr
besteht.
• Lassen Sie nicht zu, dass Kinder die Steckdose anfassen.
ODMECO2070

4 205
Ausstattung Ihres Fahrzeugs
Anschlüsse für Aux, USB und
iPod®(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einem Aux-
und/oder USB-Anschluss (USB:
Universal Serial Bus) ausgestattet ist,
können Sie Audio-Geräte an den Aux-
Anschluss und USB-kompatible Geräte
und auch iPods an den USB-Anschluss
anschließen.
✽ANMERKUNG
Wenn Sie ein portables Audio-Gerät
verwenden, welches an die 12V-Steckdose
im Fahrzeug angeschlossen ist, können
beim Abspielen Störgeräusche/Rauschen
auftreten. Wenn dieser Fall auftritt,
verwenden Sie die Spannungsquelle des
portablen Audio-Geräts.
❈iPod®ist ein Warenzeichen der Apple
Inc.
Kleiderhaken
ODM042329
ODMECO2038
ACHTUNG
• Hängen Sie keine schweren Kleidungsstücke auf, daandernfalls der Haken beschädigtwerden könnte.
• Seien Sie vorsichtig beim Öffnen und Schließen der Türen.Kleidungsstücke und andereGegenstände könnten im Türspalt eingeklemmt werden.

Ausstattung Ihres Fahrzeugs
212
4

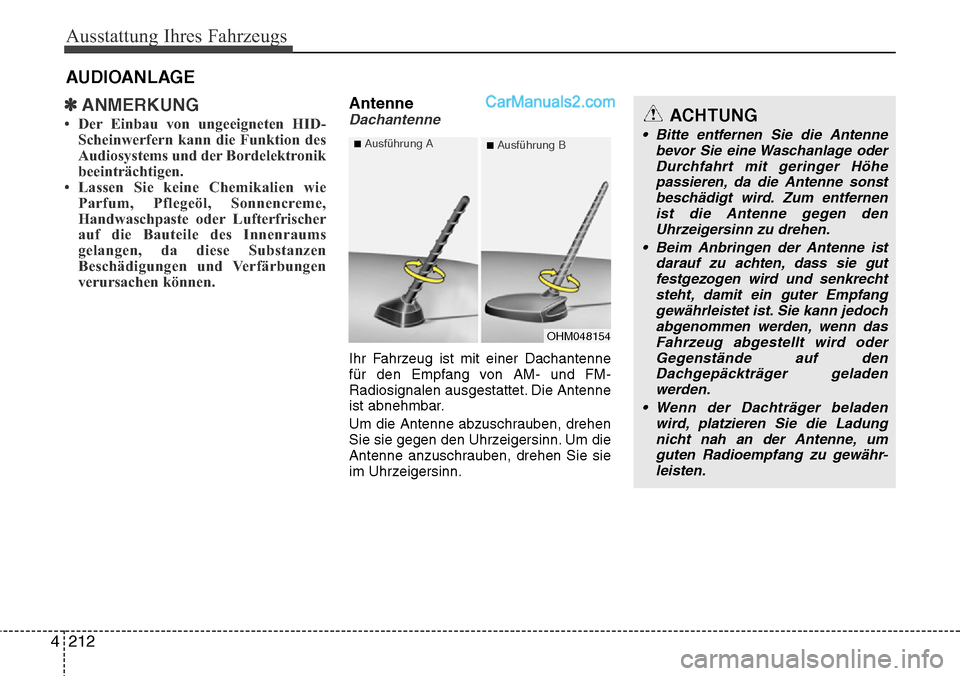

AUDIOANLAGE
✽ANMERKUNG
• Der Einbau von ungeeigneten HID-
Scheinwerfern kann die Funktion des
Audiosystems und der Bordelektronik
beeinträchtigen.
• Lassen Sie keine Chemikalien wie Parfum, Pflegeöl, Sonnencreme,
Handwaschpaste oder Lufterfrischer
auf die Bauteile des Innenraums
gelangen, da diese Substanzen
Beschädigungen und Verfärbungen
verursachen können.
AntenneDachantenne
Ihr Fahrzeug ist mit einer Dachantenne
für den Empfang von AM- und FM-
Radiosignalen ausgestattet. Die Antenne
ist abnehmbar.
Um die Antenne abzuschrauben, drehen
Sie sie gegen den Uhrzeigersinn. Um die
Antenne anzuschrauben, drehen Sie sie
im Uhrzeigersinn.
ACHTUNG
• Bitte entfernen Sie die Antenne
bevor Sie eine Waschanlage oderDurchfahrt mit geringer Höhe passieren, da die Antenne sonstbeschädigt wird. Zum entfernenist die Antenne gegen den Uhrzeigersinn zu drehen.
• Beim Anbringen der Antenne ist darauf zu achten, dass sie gutfestgezogen wird und senkrechtsteht, damit ein guter Empfang gewährleistet ist. Sie kann jedochabgenommen werden, wenn das Fahrzeug abgestellt wird oderGegenstände auf denDachgepäckträger geladen werden.
• Wenn der Dachträger beladen wird, platzieren Sie die Ladungnicht nah an der Antenne, umguten Radioempfang zu gewähr -
leisten.
OHM048154
■Ausführung A■Ausführung B

4 213
Ausstattung Ihres Fahrzeugs
Audio-Schalter im Lenkrad
(ausstattungsabhängig)
❈Die tatsächliche Form kann von der
Abbildung abweichen.
Im Lenkrad befinden sich Audio-
Fernbedienungstasten, die der
Verbesserung der Fahrsicherheit dienen.
MODE (1)
Drücken Sie diese Taste, um zwischen
Radio oder CD-Player zu wechseln.
SUCHEN ( / ) (2)
Die Taste SEEK/PRESET hat abhängig
vom Systemmodus unterschiedliche
Funktionen. Für die nachstehend
aufgeführten Funktionen muss die Taste
mindestens 0,8 Sekunden lang gedrückt
werden.
RADIO-Modus
Funktion als AUTO SEEK-Taste (AUTO-
SUCHEN).
CDP-Modus
Funktion als FF/REW-Taste.
Wenn die SEEK-Taste (SUCHEN) kürzer
als 0,8 Sekunden gedrückt wird, ist die
Funktion in jedem Modus wie folgt. RADIO-Modus
Funktion als PRESET STATION-
Wähltasten.
CDP-Modus
Funktion als TRACK UP/DOWN-Taste
(STÜCK VOR/ZURÜCK).
VOL (+ / -) (3)
• Drücken Sie den Hebel nach oben, um
die Lautstärke anzuheben.
• Drücken Sie die den Hebel nach unten, um die Lautstärke zu verringern.
MUTE (4)
• Drücken Sie die Taste MUTE, umstumm zu schalten.
• Drücken Sie die Taste MUTE nochmals, um die Stummschaltung
aufzuheben.
Detaillierte Informationen werden auf
den folgenden Seiten in diesem
Abschnitt beschrieben.
ACHTUNG
Betätigen Sie nicht mehrere Audio- Fernbedienungstasten gleichzeitig.
ODM042327

Ausstattung Ihres Fahrzeugs
214
4

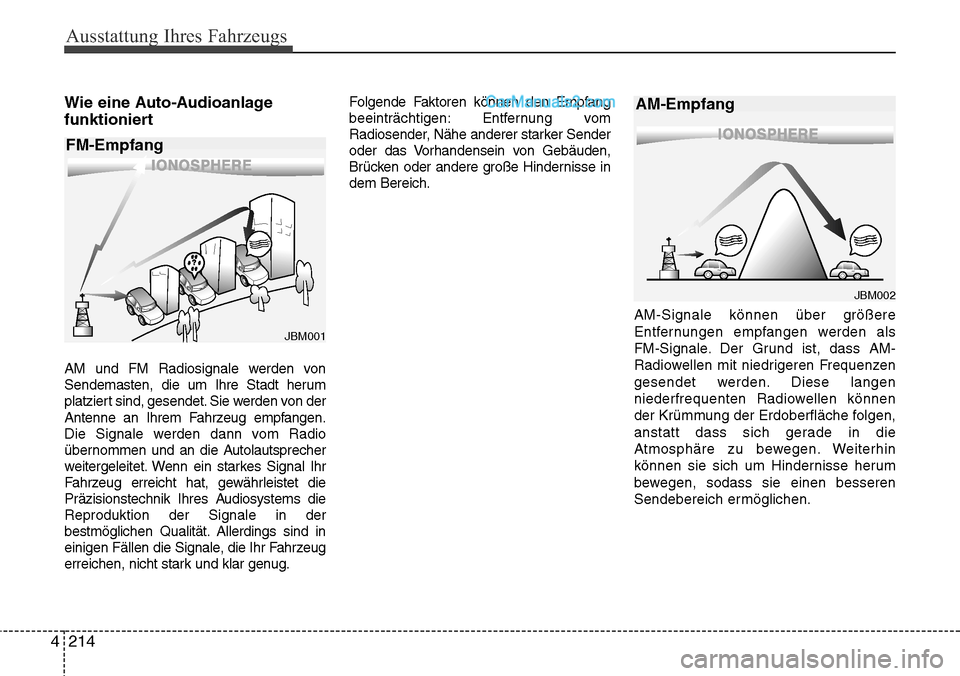

Wie eine Auto-Audioanlage
funktioniert
AM und FM Radiosignale werden von
Sendemasten, die um Ihre Stadt herum
platziert sind, gesendet. Sie werden von der
Antenne an Ihrem Fahrzeug empfangen.
Die Signale werden dann vom Radio
übernommen und an die Autolautsprecher
weitergeleitet. Wenn ein starkes Signal Ihr
Fahrzeug erreicht hat, gewährleistet die
Präzisionstechnik Ihres Audiosystems die
Reproduktion der Signale in der
bestmöglichen Qualität. Allerdings sind in
einigen Fällen die Signale, die Ihr Fahrzeug
erreichen, nicht stark und klar genug. Folgende Faktoren können den Empfang
beeinträchtigen: Entfernung vom
Radiosender, Nähe anderer starker Sender
oder das Vorhandensein von Gebäuden,
Brücken oder andere große Hindernisse in
dem Bereich.
AM-Signale können über größere
Entfernungen empfangen werden als
FM-Signale. Der Grund ist, dass AM-
Radiowellen mit niedrigeren Frequenzen
gesendet werden. Diese langen
niederfrequenten Radiowellen können
der Krümmung der Erdoberfläche folgen,
anstatt dass sich gerade in die
Atmosphäre zu bewegen. Weiterhin
können sie sich um Hindernisse herum
bewegen, sodass sie einen besseren
Sendebereich ermöglichen.
¢¢¢
JBM001
FM-Empfang
¢¢¢¢¢¢
JBM002
AM-Empfang
