Page 369 of 400

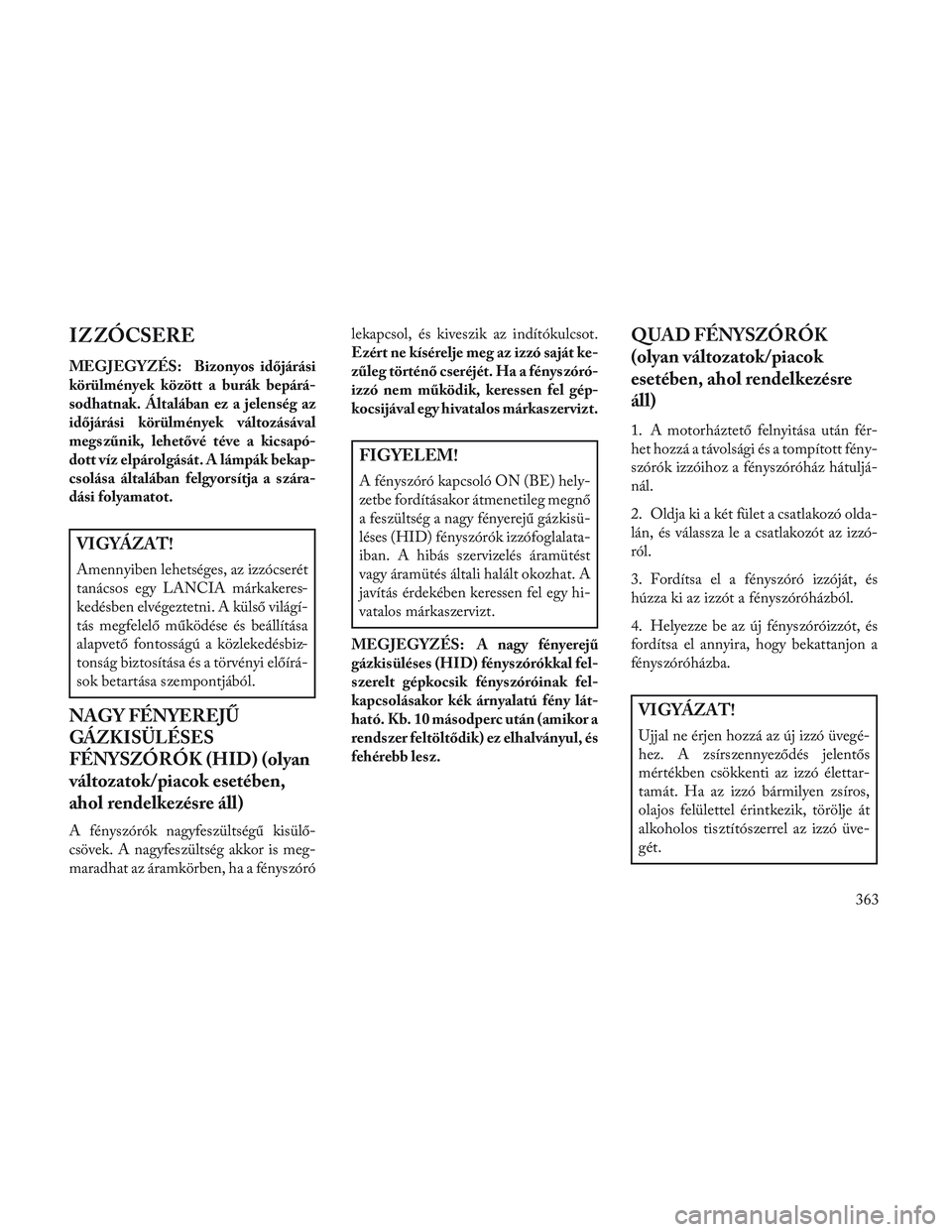

IZ ZÓCSERE
MEGJEGYZÉS: Bizonyos időjárási
körülmények között a burák bepárá-
sodhatnak. Általában ez a jelenség az
időjárási körülmények változásával
megszűnik, lehetővé téve a kicsapó-
dott víz elpárolgását. A lámpák bekap-
csolása általában felgyorsítja a szára-
dási folyamatot.
VIGYÁZAT!
Amennyiben lehetséges, az izzócserét
tanácsos egy LANCIA márkakeres-
kedésben elvégeztetni. A külső világí-
tás megfelelő működése és beállítása
alapvető fontosságú a közlekedésbiz-
tonság biztosítása és a törvényi előírá-
sok betartása szempontjából.
NAGY FÉNYEREJŰ
GÁZKISÜLÉSES
FÉNYSZÓRÓK (HID) (olyan
változatok/piacok esetében,
ahol rendelkezésre áll)
A fényszórók nagyfeszültségű kisülő-
csövek. A nagyfeszültség akkor is meg-
maradhat az áramkörben, ha a fényszórólekapcsol, és kiveszik az indítókulcsot.
Ezért ne kísérelje meg az izzó saját ke-
zűleg történő cseréjét. Ha a fényszóró-
izzó nem működik, keressen fel gép-
kocsijával egy hivatalos márkaszervizt.
FIGYELEM!
A fényszóró kapcsoló ON (BE) hely-
zetbe fordításakor átmenetileg megnő
a feszültség a nagy fényerejű gázkisü-
léses (HID) fényszórók izzófoglalata-
iban. A hibás szervizelés áramütést
vagy áramütés általi halált okozhat. A
javítás érdekében keressen fel egy hi-
vatalos márkaszervizt.
MEGJEGYZÉS: A nagy fényerejű
gázkisüléses (HID) fényszórókkal fel-
szerelt gépkocsik fényszóróinak fel-
kapcsolásakor kék árnyalatú fény lát-
ható. Kb. 10 másodperc után (amikor a
rendszer feltöltődik) ez elhalványul, és
fehérebb lesz.
QUAD FÉNYSZÓRÓK
(olyan változatok/piacok
esetében, ahol rendelkezésre
áll)
1. A motorháztető felnyitása után fér-
het hozzá a távolsági és a tompított fény-
szórók izzóihoz a fényszóróház hátuljá-
nál.
2. Oldja ki a két fület a csatlakozó olda-
lán, és válassza le a csatlakozót az izzó-
ról.
3. Fordítsa el a fényszóró izzóját, és
húzza ki az izzót a fényszóróházból.
4. Helyezze be az új fényszóróizzót, és
fordítsa el annyira, hogy bekattanjon a
fényszóróházba.
VIGYÁZAT!
Ujjal ne érjen hozzá az új izzó üvegé-
hez. A zsírszennyeződés jelentős
mértékben csökkenti az izzó élettar-
tamát. Ha az izzó bármilyen zsíros,
olajos felülettel érintkezik, törölje át
alkoholos tisztítószerrel az izzó üve-
gét.
363
Page 370 of 400

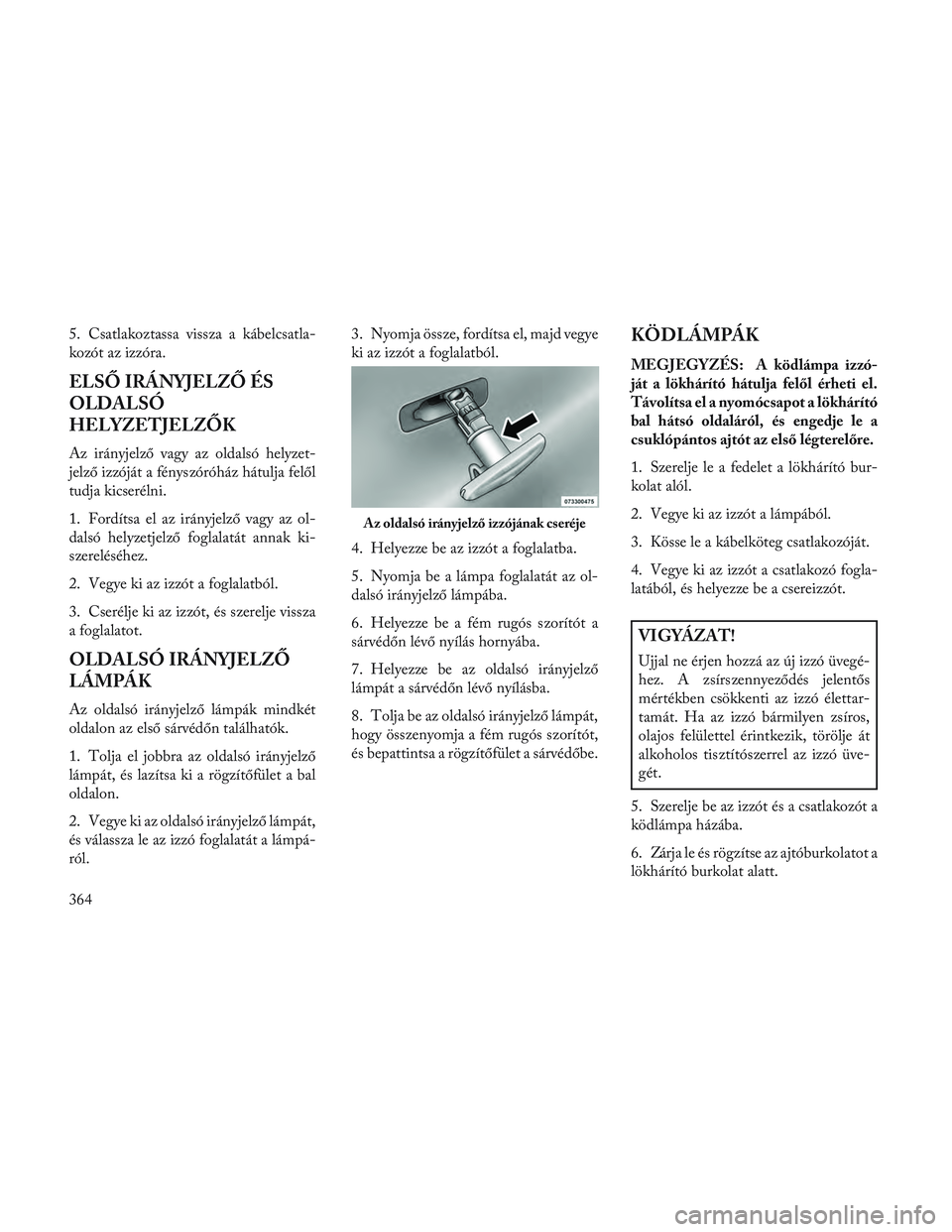

5. Csatlakoztassa vissza a kábelcsatla-
kozót az izzóra.
ELSŐ IRÁNYJELZŐ ÉS
OLDALSÓ
HELYZETJELZŐK
Az irányjelző vagy az oldalsó helyzet-
jelző izzóját a fényszóróház hátulja felől
tudja kicserélni.
1. Fordítsa el az irányjelző vagy az ol-
dalsó helyzetjelző foglalatát annak ki-
szereléséhez.
2. Vegye ki az izzót a foglalatból.
3. Cserélje ki az izzót, és szerelje vissza
a foglalatot.
OLDALSÓ IRÁNYJELZŐ
LÁMPÁK
Az oldalsó irányjelző lámpák mindkét
oldalon az első sárvédőn találhatók.
1. Tolja el jobbra az oldalsó irányjelző
lámpát, és lazítsa ki a rögzítőfület a bal
oldalon.
2. Vegye ki az oldalsó irányjelző lámpát,
és válassza le az izzó foglalatát a lámpá-
ról.3. Nyomja össze, fordítsa el, majd vegye
ki az izzót a foglalatból.
4. Helyezze be az izzót a foglalatba.
5. Nyomja be a lámpa foglalatát az ol-
dalsó irányjelző lámpába.
6. Helyezze be a fém rugós szorítót a
sárvédőn lévő nyílás hornyába.
7. Helyezze be az oldalsó irányjelző
lámpát a sárvédőn lévő nyílásba.
8. Tolja be az oldalsó irányjelző lámpát,
hogy összenyomja a fém rugós szorítót,
és bepattintsa a rögzítőfület a sárvédőbe.
KÖDLÁMPÁK
MEGJEGYZÉS: A ködlámpa izzó-
ját a lökhárító hátulja felől érheti el.
Távolítsa el a nyomócsapot a lökhárító
bal hátsó oldaláról, és engedje le a
csuklópántos ajtót az első légterelőre.
1. Szerelje le a fedelet a lökhárító bur-
kolat alól.
2. Vegye ki az izzót a lámpából.
3. Kösse le a kábelköteg csatlakozóját.
4. Vegye ki az izzót a csatlakozó fogla-
latából, és helyezze be a csereizzót.
VIGYÁZAT!
Ujjal ne érjen hozzá az új izzó üvegé-
hez. A zsírszennyeződés jelentős
mértékben csökkenti az izzó élettar-
tamát. Ha az izzó bármilyen zsíros,
olajos felülettel érintkezik, törölje át
alkoholos tisztítószerrel az izzó üve-
gét.
5. Szerelje be az izzót és a csatlakozót a
ködlámpa házába.
6. Zárja le és rögzítse az ajtóburkolatot a
lökhárító burkolat alatt.
Az oldalsó irányjelző izzójának cseréje
364
Page 371 of 400

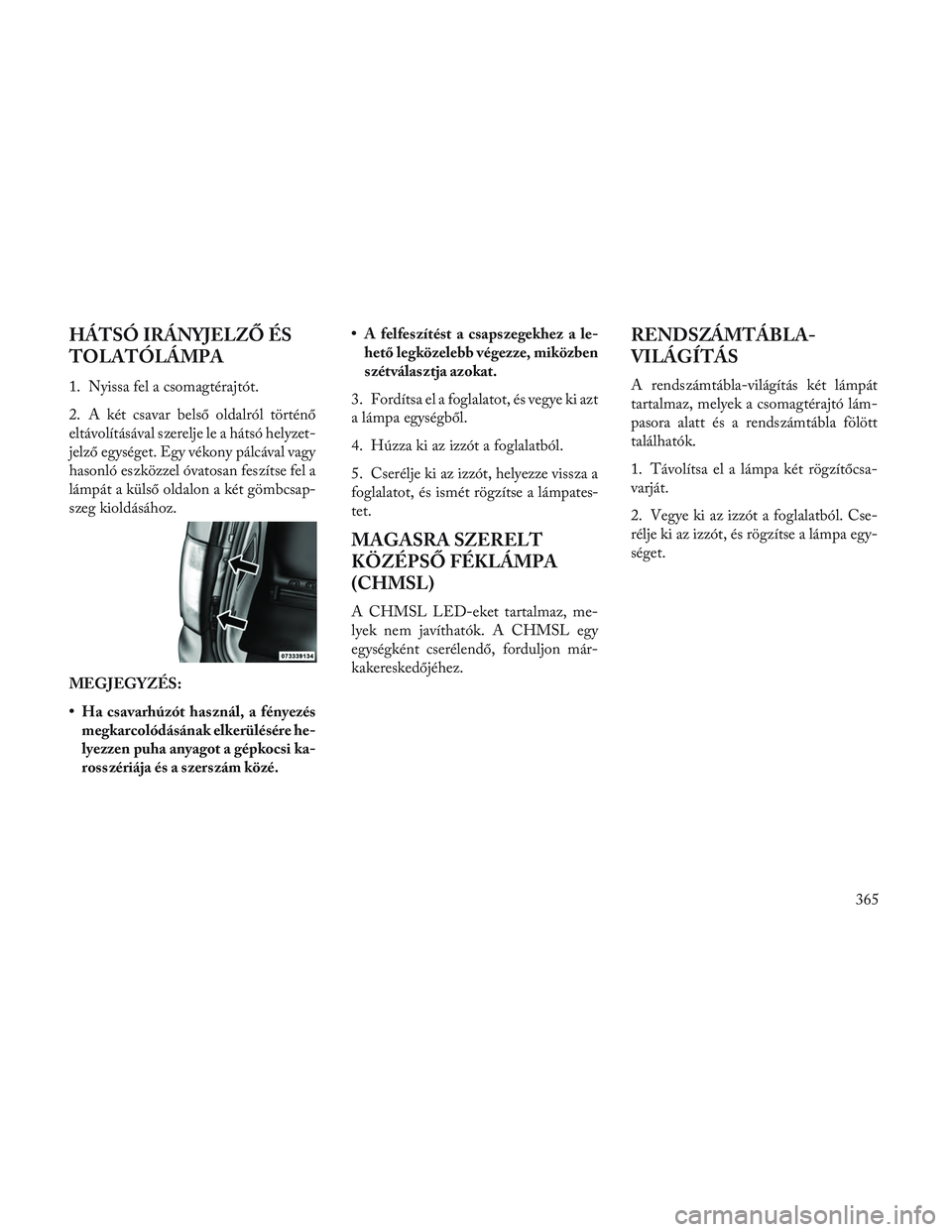

HÁTSÓ IRÁNYJELZŐ ÉS
TOLATÓLÁMPA
1. Nyissa fel a csomagtérajtót.
2. A két csavar belső oldalról történő
eltávolításával szerelje le a hátsó helyzet-
jelző egységet. Egy vékony pálcával vagy
hasonló eszközzel óvatosan feszítse fel a
lámpát a külső oldalon a két gömbcsap-
szeg kioldásához.
MEGJEGYZÉS:
• Ha csavarhúzót használ, a fényezésmegkarcolódásának elkerülésére he-
lyezzen puha anyagot a gépkocsi ka-
rosszériája és a szerszám közé. • A felfeszítést a csapszegekhez a le-
hető legközelebb végezze, miközben
szétválasztja azokat.
3. Fordítsa el a foglalatot, és vegye ki azt
a lámpa egységből.
4. Húzza ki az izzót a foglalatból.
5. Cserélje ki az izzót, helyezze vissza a
foglalatot, és ismét rögzítse a lámpates-
tet.
MAGASRA SZERELT
KÖZÉPSŐ FÉKLÁMPA
(CHMSL)
A CHMSL LED-eket tartalmaz, me-
lyek nem javíthatók. A CHMSL egy
egységként cserélendő, forduljon már-
kakereskedőjéhez.
RENDSZÁMTÁBLA-
VILÁGÍTÁS
A rendszámtábla-világítás két lámpát
tartalmaz, melyek a csomagtérajtó lám-
pasora alatt és a rendszámtábla fölött
találhatók.
1. Távolítsa el a lámpa két rögzítőcsa-
varját.
2. Vegye ki az izzót a foglalatból. Cse-
rélje ki az izzót, és rögzítse a lámpa egy-
séget.
365
Page 372 of 400

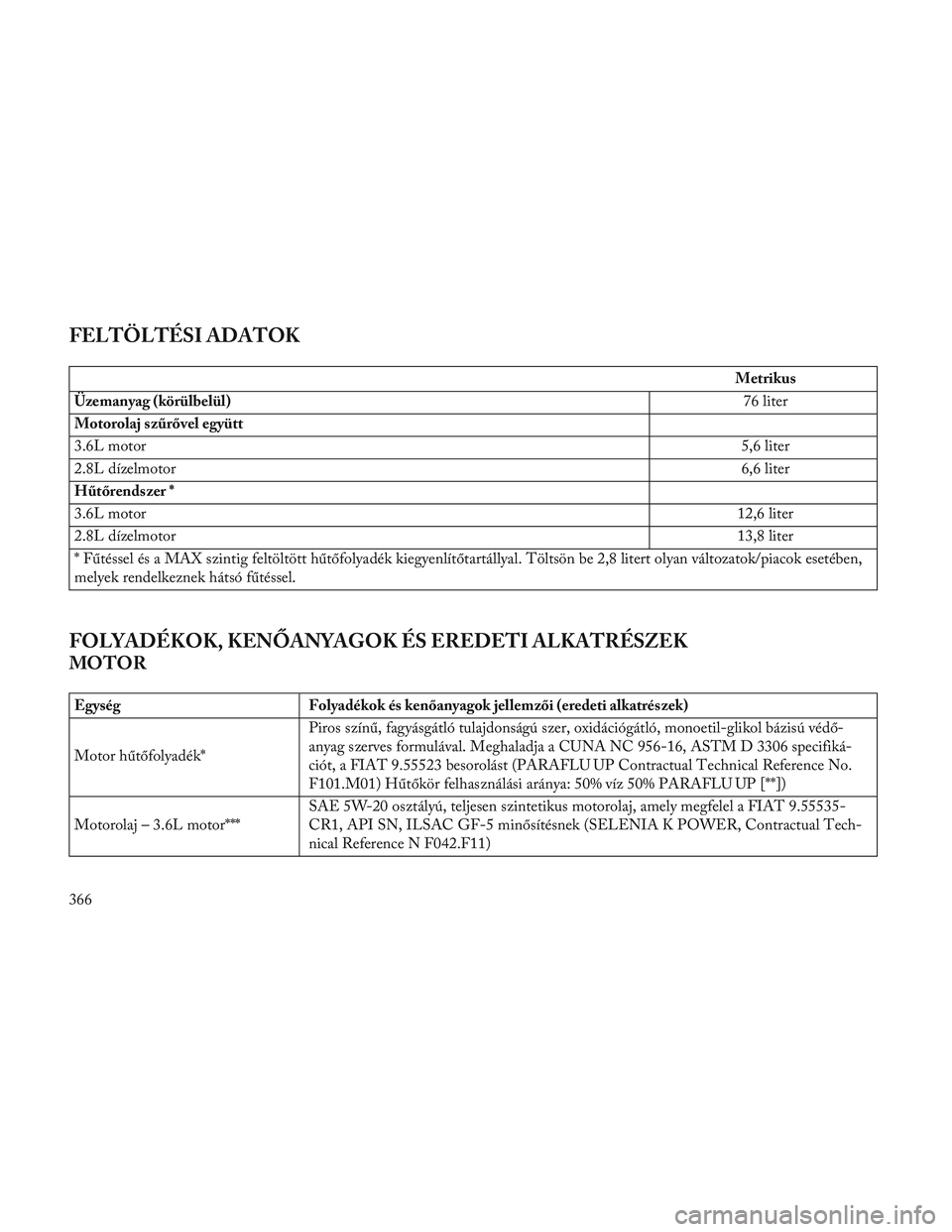

FELTÖLTÉSI ADATOK
Metrikus
Üzemanyag (körülbelül) 76 liter
Motorolaj szűrővel együtt
3.6L motor 5,6 liter
2.8L dízelmotor 6,6 liter
Hűtőrendszer *
3.6L motor 12,6 liter
2.8L dízelmotor 13,8 liter
* Fűtéssel és a MAX szintig feltöltött hűtőfolyadék kiegyenlítőtartállyal. Töltsön be 2,8 litert olyan változatok/piacok esetében,
melyek rendelkeznek hátsó fűtéssel.
FOLYADÉKOK, KENŐANYAGOK ÉS EREDETI ALKATRÉSZEK
MOTOR
Egység Folyadékok és kenőanyagok jellemzői (eredeti alkatrészek)
Motor hűtőfolyadék* Piros színű, fagyásgátló tulajdonságú szer, oxidációgátló, monoetil-glikol bázisú védő-
anyag szerves formulával. Meghaladja a CUNA NC 956-16, ASTM D 3306 specifiká-
ciót, a FIAT 9.55523 besorolást (PARAFLU UP Contractual Technical Reference No.
F101.M01) Hűtőkör felhasználási aránya: 50% víz 50% PARAFLU UP [**])
Motorolaj – 3.6L motor*** SAE 5W-20 osztályú, teljesen szintetikus motorolaj, amely megfelel a FIAT 9.55535-
CR1, API SN, ILSAC GF-5 minősítésnek (SELENIA K POWER, Contractual Tech-
nical Reference N F042.F11)
366
Page 373 of 400

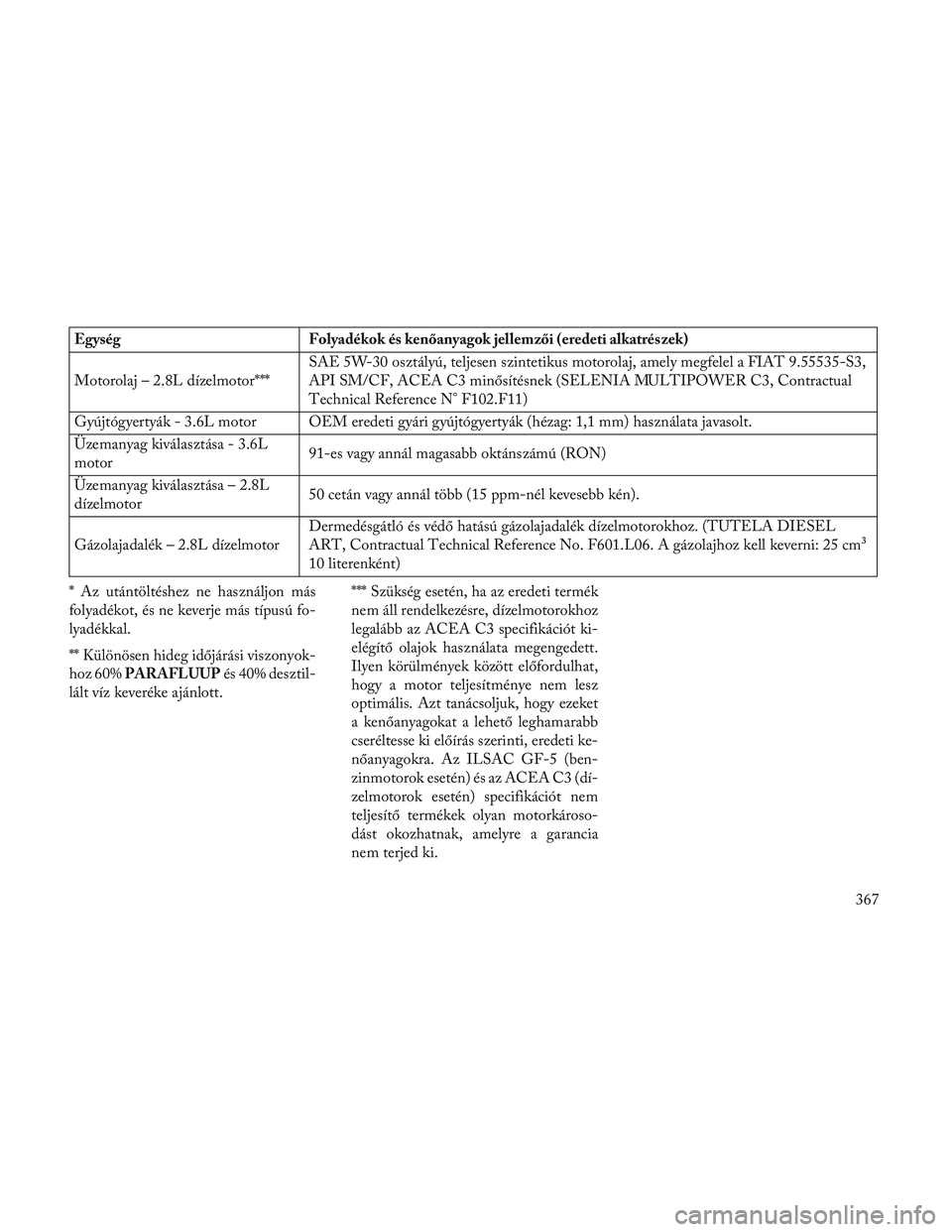

EgységFolyadékok és kenőanyagok jellemzői (eredeti alkatrészek)
Motorolaj – 2.8L dízelmotor*** SAE 5W-30 osztályú, teljesen szintetikus motorolaj, amely megfelel a FIAT 9.55535-S3,
API SM/CF, ACEA C3 minősítésnek (SELENIA MULTIPOWER C3, Contractual
Technical Reference N° F102.F11)
Gyújtógyertyák - 3.6L motor OEM eredeti gyári gyújtógyertyák (hézag: 1,1 mm) használata javasolt.
Üzemanyag kiválasztása - 3.6L
motor 91-es vagy annál magasabb oktánszámú (RON)
Üzemanyag kiválasztása – 2.8L
dízelmotor 50 cetán vagy annál több (15 ppm-nél kevesebb kén).
Gázolajadalék – 2.8L dízelmotor Dermedésgátló és védő hatású gázolajadalék dízelmotorokhoz. (TUTELA DIESEL
ART, Contractual Technical Reference No. F601.L06. A gázolajhoz kell keverni: 25 cm³
10 literenként)
* Az utántöltéshez ne használjon más
folyadékot, és ne keverje más típusú fo-
lyadékkal.
** Különösen hideg időjárási viszonyok-
hoz 60% PARAFLUUP és 40% desztil-
lált víz keveréke ajánlott. *** Szükség esetén, ha az eredeti termék
nem áll rendelkezésre, dízelmotorokhoz
legalább az ACEA C3 specifikációt ki-
elégítő olajok használata megengedett.
Ilyen körülmények között előfordulhat,
hogy a motor teljesítménye nem lesz
optimális. Azt tanácsoljuk, hogy ezeket
a kenőanyagokat a lehető leghamarabb
cseréltesse ki előírás szerinti, eredeti ke-
nőanyagokra. Az ILSAC GF-5 (ben-
zinmotorok esetén) és az ACEA C3 (dí-
zelmotorok esetén) specifikációt nem
teljesítő termékek olyan motorkároso-
dást okozhatnak, amelyre a garancia
nem terjed ki.
367
Page 374 of 400

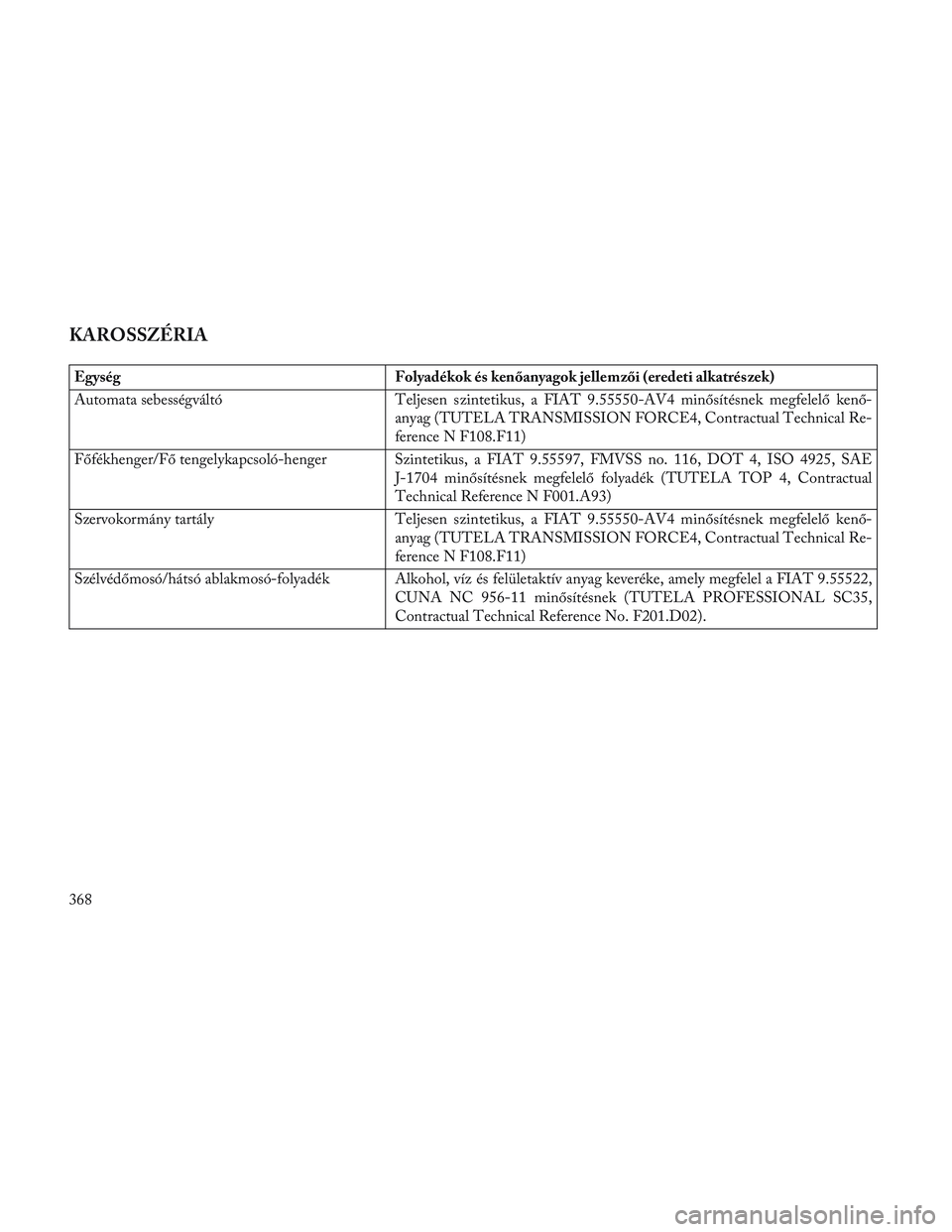

KAROSSZÉRIA
EgységFolyadékok és kenőanyagok jellemzői (eredeti alkatrészek)
Automata sebességváltó Teljesen szintetikus, a FIAT 9.55550-AV4 minősítésnek megfelelő kenő-
anyag (TUTELA TRANSMISSION FORCE4, Contractual Technical Re-
ference N F108.F11)
Főfékhenger/Fő tengelykapcsoló-henger Szintetikus, a FIAT 9.55597, FMVSS no. 116, DOT 4, ISO 4925, SAE J-1704 minősítésnek megfelelő folyadék (TUTELA TOP 4, Contractual
Technical Reference N F001.A93)
Szervokormány tartály Teljesen szintetikus, a FIAT 9.55550-AV4 minősítésnek megfelelő kenő-
anyag (TUTELA TRANSMISSION FORCE4, Contractual Technical Re-
ference N F108.F11)
Szélvédőmosó/hátsó ablakmosó-folyadék Alkohol, víz és felületaktív anyag keveréke, amely megfelel a FIAT 9.55522, CUNA NC 956-11 minősítésnek (TUTELA PROFESSIONAL SC35,
Contractual Technical Reference No. F201.D02).
368
Page 375 of 400

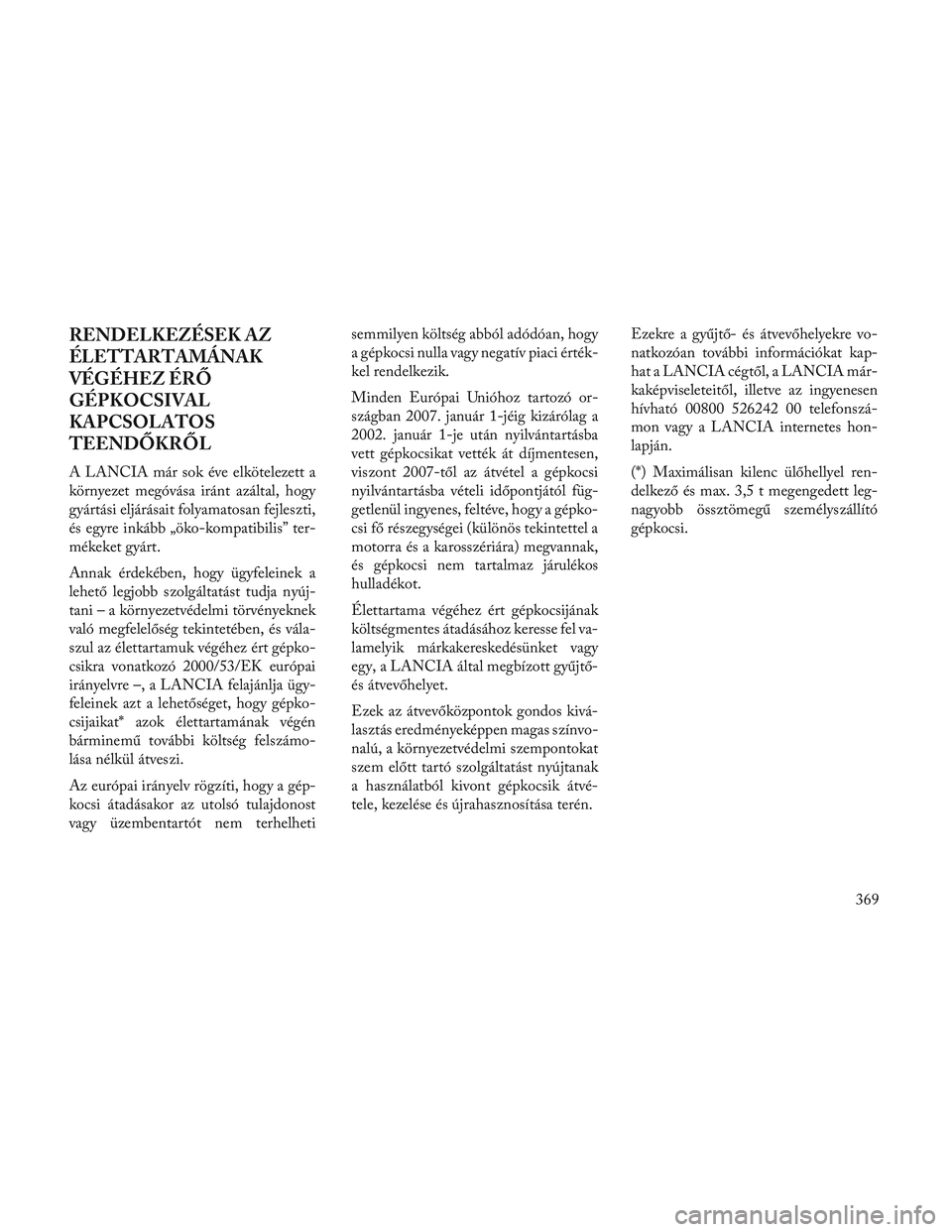

RENDELKEZÉSEK AZ
ÉLETTARTAMÁNAK
VÉGÉHEZ ÉRŐ
GÉPKOCSIVAL
KAPCSOLATOS
TEENDŐKRŐL
A LANCIA már sok éve elkötelezett a
környezet megóvása iránt azáltal, hogy
gyártási eljárásait folyamatosan fejleszti,
és egyre inkább „öko-kompatibilis” ter-
mékeket gyárt.
Annak érdekében, hogy ügyfeleinek a
lehető legjobb szolgáltatást tudja nyúj-
tani – a környezetvédelmi törvényeknek
való megfelelőség tekintetében, és vála-
szul az élettartamuk végéhez ért gépko-
csikra vonatkozó 2000/53/EK európai
irányelvre –, a LANCIA felajánlja ügy-
feleinek azt a lehetőséget, hogy gépko-
csijaikat* azok élettartamának végén
bárminemű további költség felszámo-
lása nélkül átveszi.
Az európai irányelv rögzíti, hogy a gép-
kocsi átadásakor az utolsó tulajdonost
vagy üzembentartót nem terhelhetisemmilyen költség abból adódóan, hogy
a gépkocsi nulla vagy negatív piaci érték-
kel rendelkezik.
Minden Európai Unióhoz tartozó or-
szágban 2007. január 1-jéig kizárólag a
2002. január 1-je után nyilvántartásba
vett gépkocsikat vették át díjmentesen,
viszont 2007-től az átvétel a gépkocsi
nyilvántartásba vételi időpontjától füg-
getlenül ingyenes, feltéve, hogy a gépko-
csi fő részegységei (különös tekintettel a
motorra és a karosszériára) megvannak,
és gépkocsi nem tartalmaz járulékos
hulladékot.
Élettartama végéhez ért gépkocsijának
költségmentes átadásához keresse fel va-
lamelyik márkakereskedésünket vagy
egy, a LANCIA által megbízott gyűjtő-
és átvevőhelyet.
Ezek az átvevőközpontok gondos kivá-
lasztás eredményeképpen magas színvo-
nalú, a környezetvédelmi szempontokat
szem előtt tartó szolgáltatást nyújtanak
a használatból kivont gépkocsik átvé-
tele, kezelése és újrahasznosítása terén.
Ezekre a gyűjtő- és átvevőhelyekre vo-
natkozóan további információkat kap-
hat a LANCIA cégtől, a LANCIA már-
kaképviseleteitől, illetve az ingyenesen
hívható 00800 526242 00 telefonszá-
mon vagy a LANCIA internetes hon-
lapján.
(*) Maximálisan kilenc ülőhellyel ren-
delkező és max. 3,5 t megengedett leg-
nagyobb össztömegű személyszállító
gépkocsi.
369
