2014 Lancia Voyager Kezelési és karbantartási útmutató (in Hungarian)

Page 313 of 400

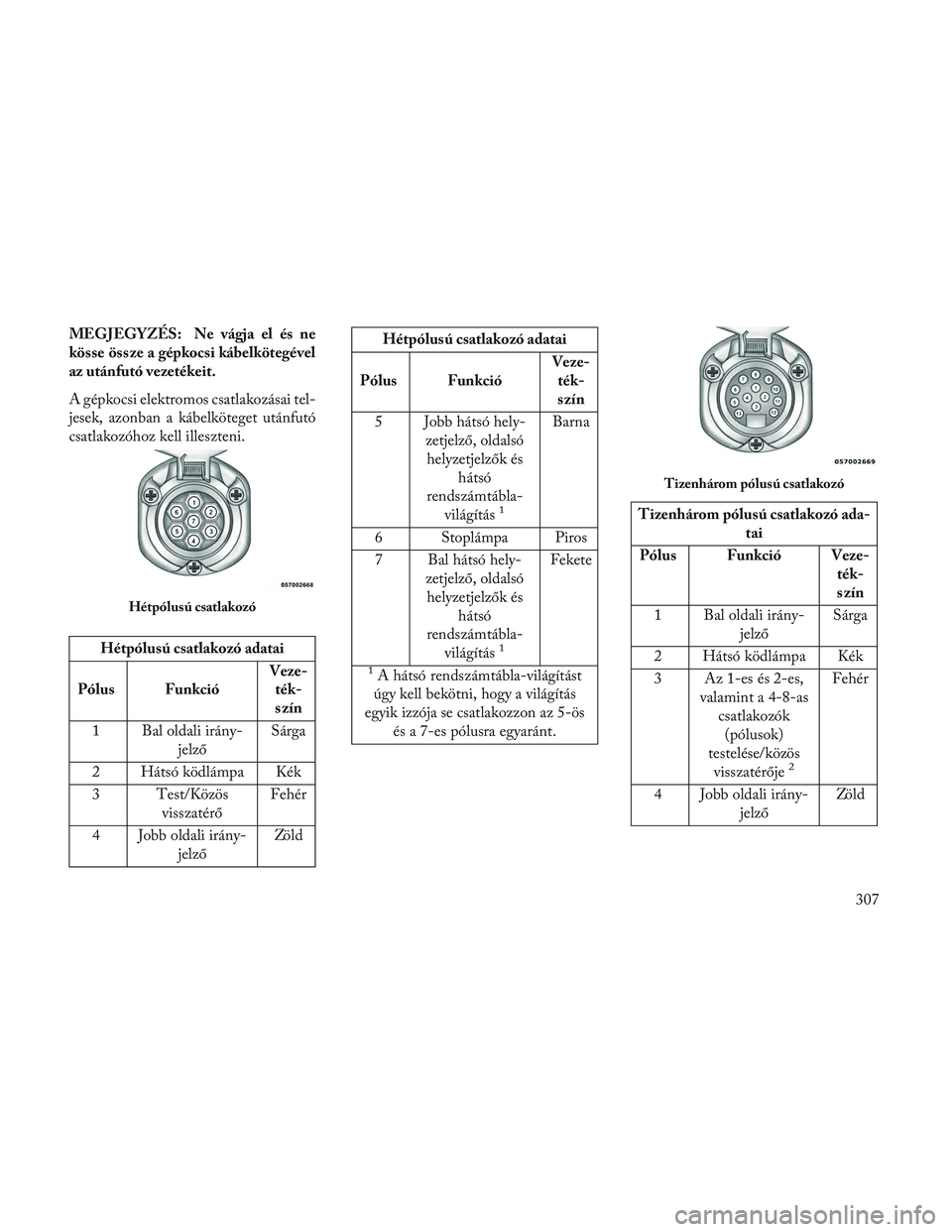

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) MEGJEGYZÉS: Ne vágja el és ne
kösse össze a gépkocsi kábelkötegével
az utánfutó vezetékeit.
A gépkocsi elektromos csatlakozásai tel-
jesek, azonban a kábelköteget utánfutó
csatlakoz

Page 314 of 400

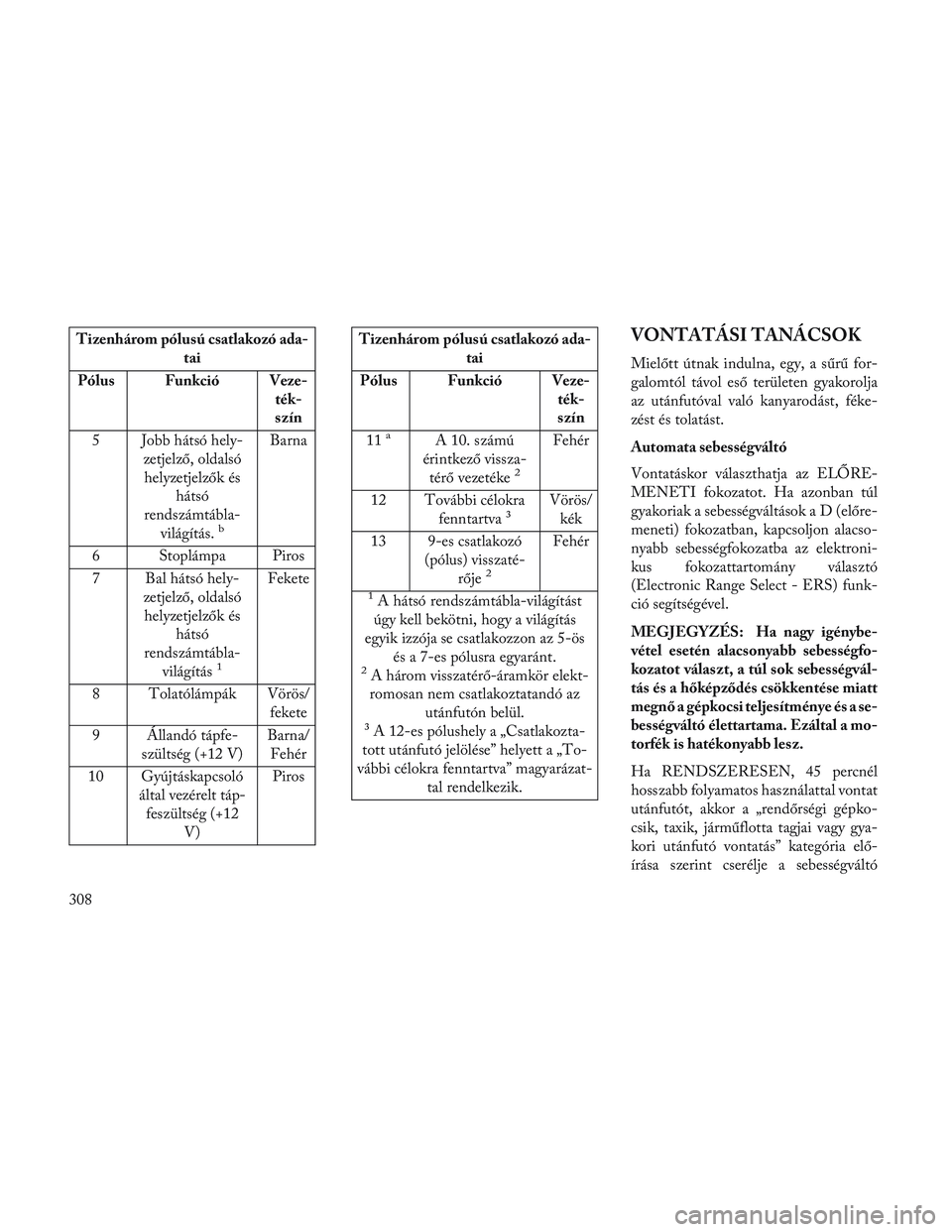

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) Tizenhárom pólusú csatlakozó ada-tai
Pólus Funkció Veze- ték-
szín
5 Jobb hátsó hely- zetjelző, oldalsóhelyzetjelzők és hátsó
rendszámtábla- világítás.
b
Barna
6 Stoplámpa Piros

Page 315 of 400

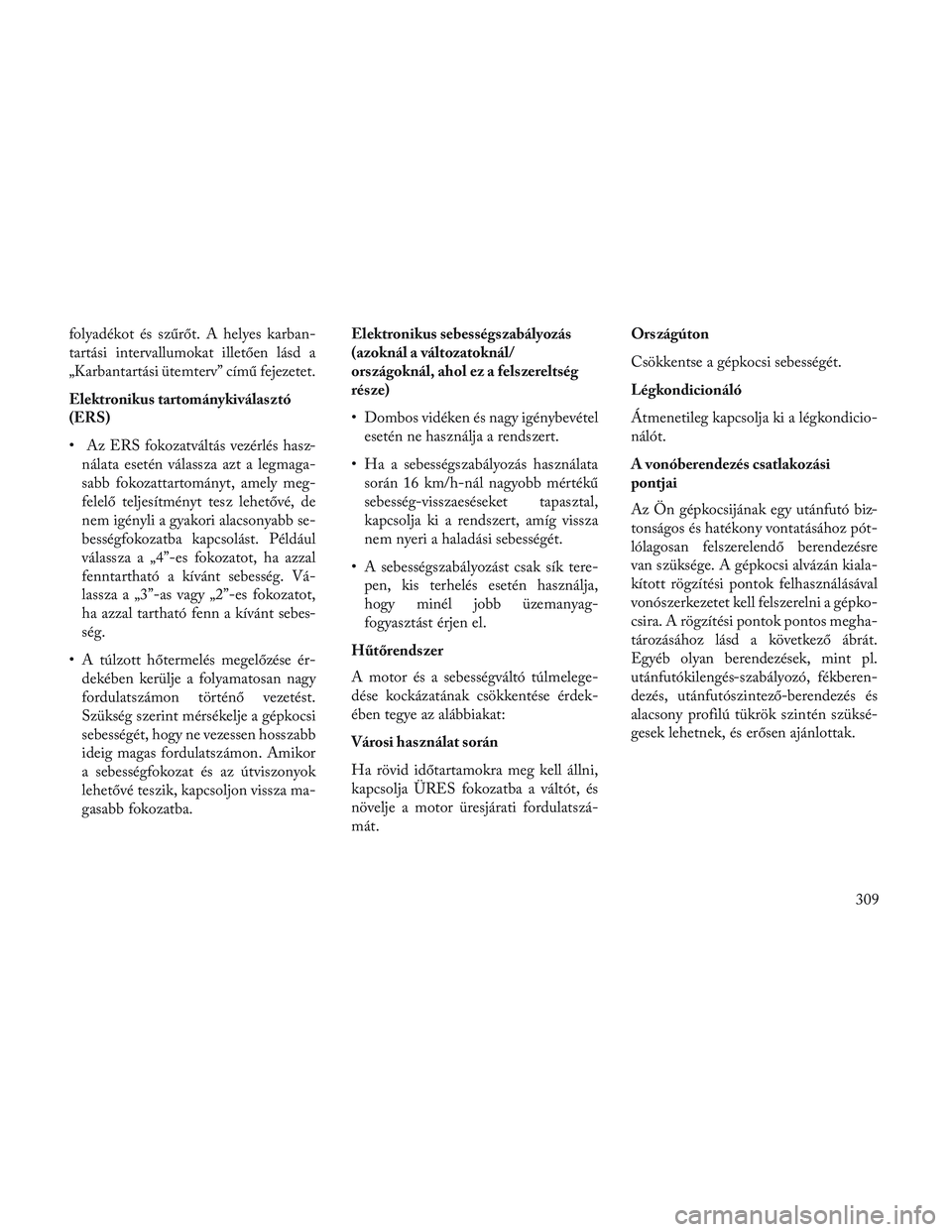

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) folyadékot és szűrőt. A helyes karban-
tartási intervallumokat illetően lásd a
„Karbantartási ütemterv” című fejezetet.
Elektronikus tartománykiválasztó
(ERS)
• Az ERS fokozatvált

Page 316 of 400

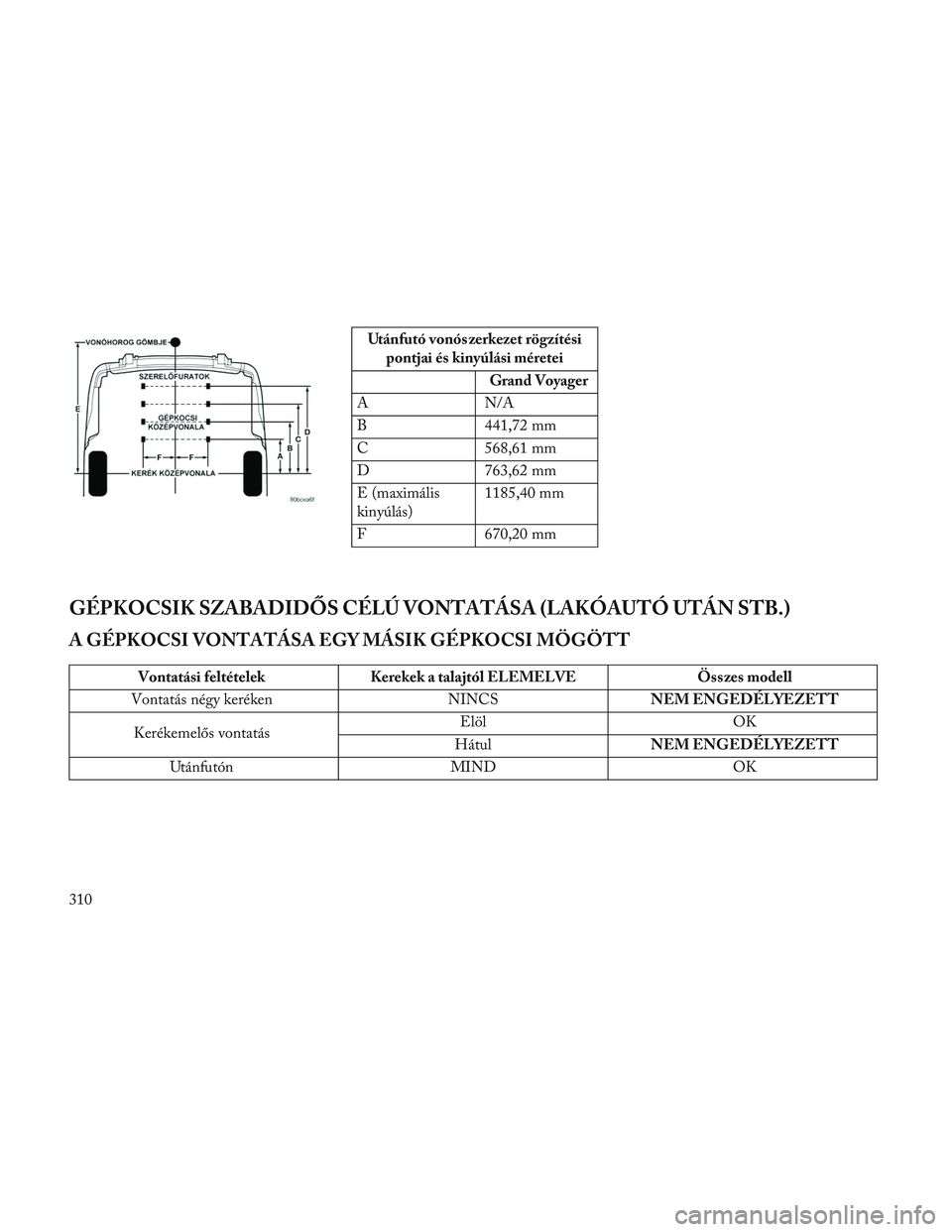

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) Utánfutó vonószerkezet rögzítésipontjai és kinyúlási méretei
Grand Voyager
A N/A
B 441,72 mm
C 568,61 mm
D 763,62 mm
E (maximális
kinyúlás) 1185,40 mm
F 670,20 mm
GÉPKOCSIK SZABADIDŐS C

Page 317 of 400

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) SZABADIDŐS VONTATÁS
– ÖSSZES MODELL
A szabadidős vontatás csak abban az
esetben engedélyezett, ha az első kere-
kek NINCSENEK a talajon. Ez görgős
kocsival vagy autószállítóval hajthat

Page 318 of 400

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) 312

Page 319 of 400

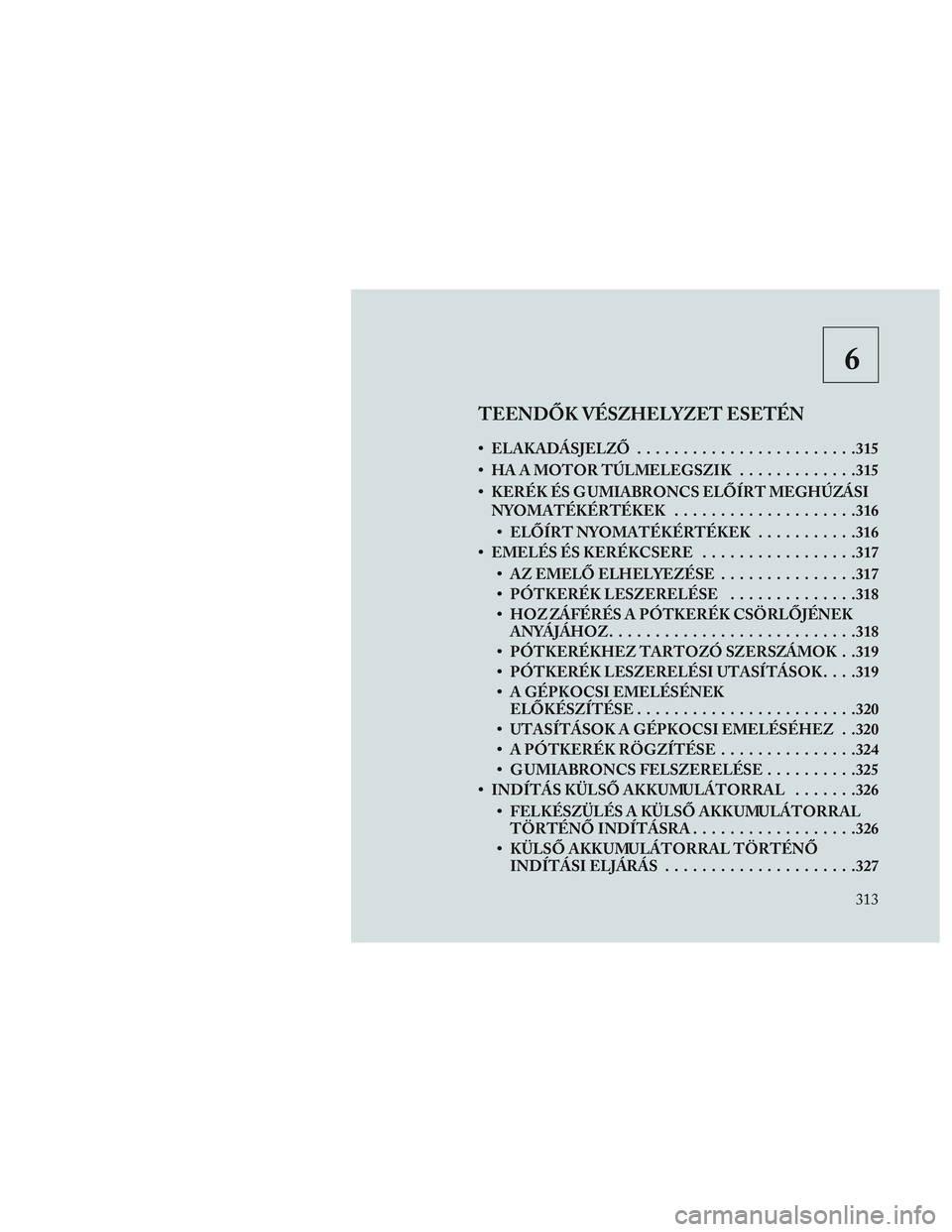

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) 6
TEENDŐK VÉSZHELYZET ESETÉN
• ELAKADÁSJELZŐ....................... .315
• HA A MOTOR TÚLMELEGSZIK .............315
• KERÉK ÉS G UMIABRONCS ELŐÍRT MEGHÚZÁSI NYOMATÉKÉRTÉKEK ......

Page 320 of 400

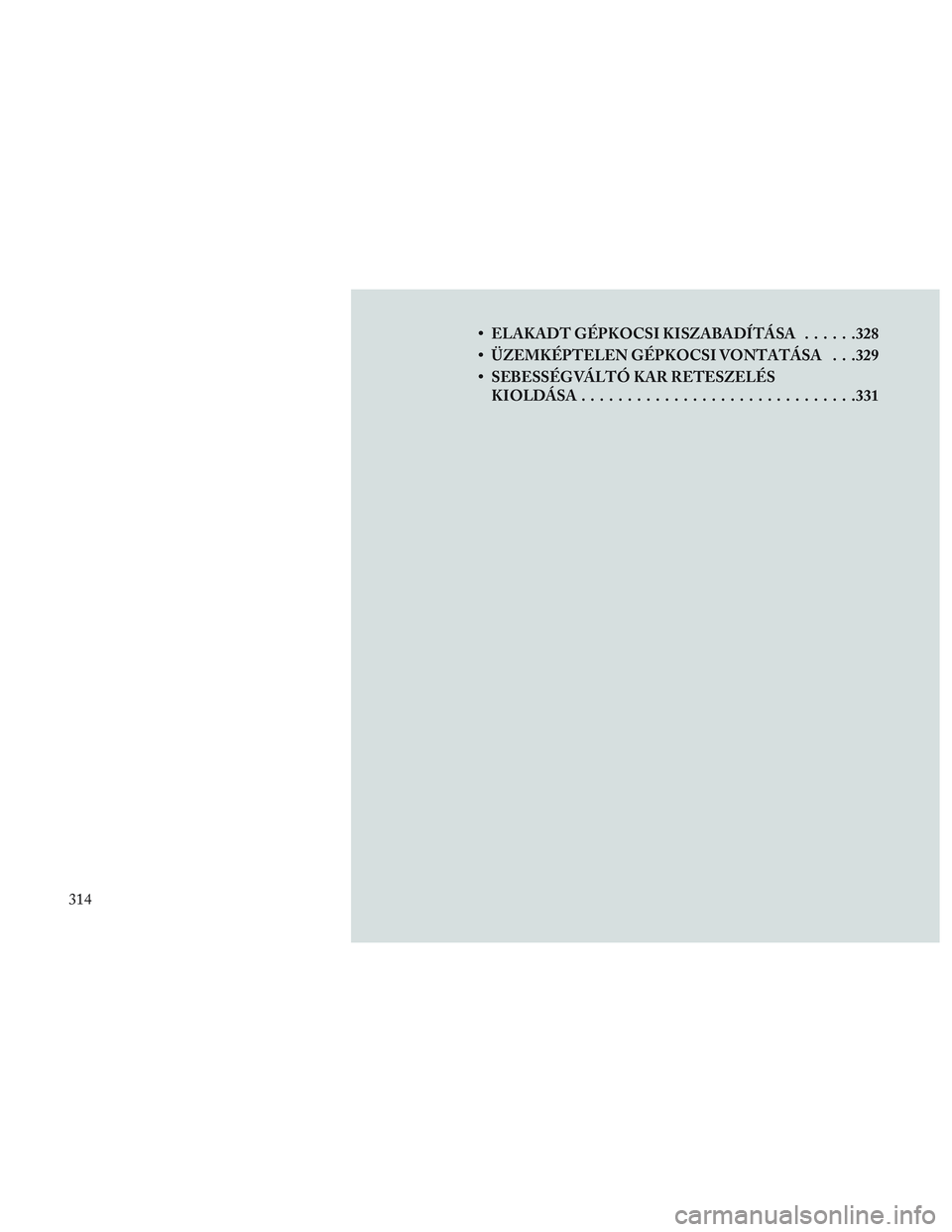

Lancia Voyager 2014  Kezelési és karbantartási útmutató (in Hungarian) • ELAKADT GÉPKOCSI KISZABADÍTÁSA......328
• ÜZEMKÉPTELEN GÉPKOCSI VONTATÁSA . . .329
• SEBESSÉGVÁLTÓ KAR RETESZELÉS KIOLDÁSA............................. .331
314
