VERZORGING VAN DE
AUTO EN BESCHERMING
TEGEN ROEST
Carrosserie en lak beschermen
tegen roest
De aandacht die aan de carrosserie
moet worden besteed is sterk afhan-
kelijk van de weersinvloeden en het
gebruik van de auto. Strooizout in de
winter en chemische producten die in
andere seizoenen op bomen en in weg-
bermen gespoten worden, hebben een
sterk corrosieve invloed op de carros-
serie. Buiten parkeren en blootstelling
aan schadelijke stoffen in de atmo-
sfeer en op de wegen, extreem warm
of koud weer en andere extreme om-
standigheden kunnen de lak, de sier-
lijsten en de beschermende laag aan
de onderzijde van de auto aantasten.
De onderstaande onderhoudsadvie-
zen helpen om de carrosserie van uw
auto gedurende lange tijd in optimale
conditie te houden.Oorzaken van corrosie
Corrosie ontstaat als de lak en be-
schermende coatings op uw auto zijn
aangetast of loslaten.
De meest voorkomende oorzaken zijn:
 Strooizout, vuil en achterblijven
van vocht.
 Steenslag.
 Insectenresten, boomvocht en teer.
 Zilte lucht in kuststreken.
 Zure regen en industriële vervui- ling.
Wassen
 Was uw auto regelmatig. Was uw auto altijd in de schaduw en ge-
bruik een milde autoshampoo.
Spoel de auto zorgvuldig af met
schoon water.
 Gebruik een hoogwaardige was om olieaanslag en vlekken te verwijde-
ren en de laklaag te beschermen.
Zorg dat u geen krassen maakt op
de lak.  Gebruik geen schurende producten
en polijstmiddelen die de glans of
de dikte van de laklaag kunnen
aantasten.
LET OP!
Gebruik nooit schurende of sterke
reinigingsmiddelen zoals staalwol
of schuurpoeder. Deze veroorzaken
krassen op het metaal en de lak.
Speciale verzorging
 Spuit de onderzijde van de auto regelmatig schoon (minstens één
keer per maand) wanneer u op be-
pekelde of stoffige wegen of in kust-
streken rijdt.
 Het is belangrijk dat de wateraf- voeropeningen onder in de portie-
ren en in de dorpellijsten vrij zijn en
open worden gehouden.
 Als u steenslag of krassen in de lak bespeurt, werk dergelijke plekken
dan meteen bij. Voor de kosten van
dergelijke reparaties is de eigenaar
van de auto verantwoordelijk.
355

 Wanneer de auto door bijvoorbeeldeen ongeval schade heeft opgelopen
aan de lak en de beschermende coa-
ting, moet u deze zo spoedig moge-
lijk laten repareren. Voor de kosten
van dergelijke reparaties is de eige-
naar van de auto verantwoordelijk.
 Wanneer u speciale ladingen met chemicaliën, kunstmest, zout, enz.,
vervoert, let dan goed op of alles
goed is verpakt en afgesloten.
 Wanneer u vaak op grindwegen rijdt, raden wij u aan spatlappen bij
ieder wiel te laten aanbrengen.
 Gebruik Touch Up Paint of een ge- lijkwaardig product om krassen zo
snel mogelijk bij te werken. Uw er-
kende dealer heeft de lakstift die
overeenkomt bij uw lakkleur.
Verzorging van velgen en
wieldoppen
Alle velgen en wieldoppen moeten re-
gelmatig worden gereinigd met een
milde zeep en water om corrosie tegen
te gaan. Dit geldt vooral wanneer een
coating van aluminium of chroom is
aangebracht.
LET OP!
Gebruik geen schuursponsen,
staalwol, een harde borstel of me-
taalpoets. Gebruik geen ovenreini-
ger. Deze producten kunnen de be-
schermlaag van de velgen
beschadigen. Maak geen gebruik
van automatische wasinstallaties
waarin bijtende reinigingsproduc-
ten of harde borstels worden ge-
bruikt. Deze beschadigen de be-
schermende coating van de velgen.
Gebruik uitsluitend goedgekeurde
velgenreinigers of gelijkwaardige
producten.
Reinigingsprocedure voor
vlekwerende stof (voor bepaalde
uitvoeringen/landen)
Vlekwerende stoelen kunnen op de
volgende wijze worden gereinigd:
 Verwijder de vlek zo goed mogelijk door te deppen met een schone,
droge doek.
 Dep de rest van de vlek vervolgens met een schone, vochtige doek.  Bij hardnekkige vlekken brengt u
een milde zeepoplossing aan op een
schone, vochtige doek en verwijdert
u de vlek. Verwijder zeepresten met
een andere vochtige doek.
 Verwijder vetvlekken met een reini- gingsmiddel van hoge kwaliteit en
een schone, vochtige doek. Verwij-
der zeepresten met een andere
vochtige doek.
 Gebruik geen bijtende oplosmidde- len of enige andere vorm van be-
scherming op vlekwerende produc-
ten.
Verzorging van het interieur
Oppervlakken van het instrumen-
tenpaneel
De dashboardbekleding heeft een spe-
ciale antireflectielaag, zodat er geen
hinderlijke weerspiegelingen in de
voorruit ontstaan. Gebruik geen be-
schermproducten of andere middelen
die een hinderlijke weerspiegeling
veroorzaken. Gebruik zeepsop en
warm water om de antireflectielaag te
herstellen.
356

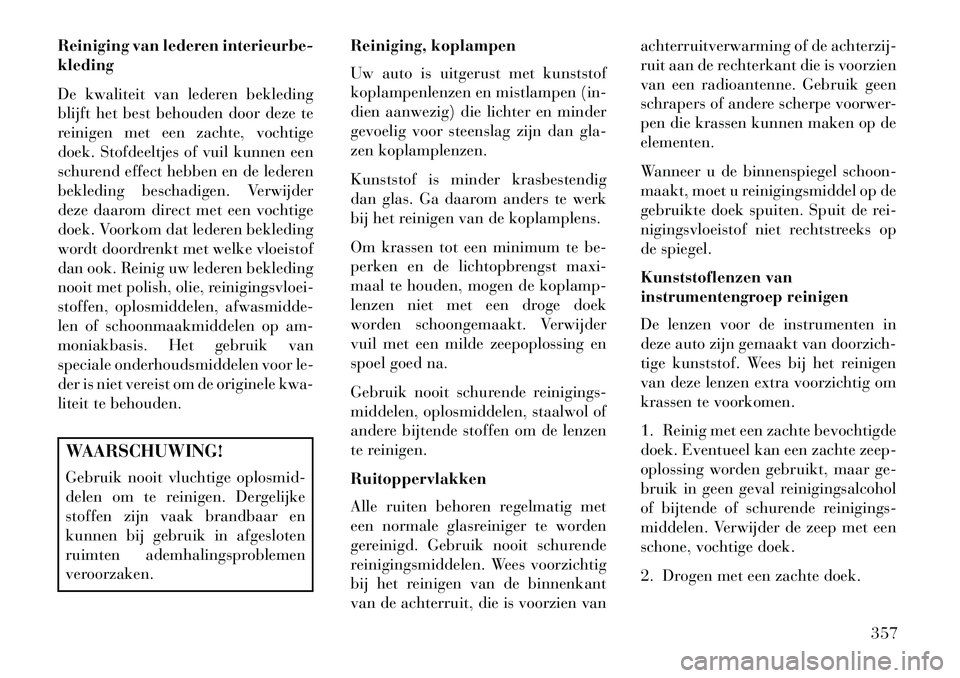

Reiniging van lederen interieurbe-
kleding
De kwaliteit van lederen bekleding
blijft het best behouden door deze te
reinigen met een zachte, vochtige
doek. Stofdeeltjes of vuil kunnen een
schurend effect hebben en de lederen
bekleding beschadigen. Verwijder
deze daarom direct met een vochtige
doek. Voorkom dat lederen bekleding
wordt doordrenkt met welke vloeistof
dan ook. Reinig uw lederen bekleding
nooit met polish, olie, reinigingsvloei-
stoffen, oplosmiddelen, afwasmidde-
len of schoonmaakmiddelen op am-
moniakbasis. Het gebruik van
speciale onderhoudsmiddelen voor le-
der is niet vereist om de originele kwa-
liteit te behouden.WAARSCHUWING!
Gebruik nooit vluchtige oplosmid-
delen om te reinigen. Dergelijke
stoffen zijn vaak brandbaar en
kunnen bij gebruik in afgesloten
ruimten ademhalingsproblemen
veroorzaken.Reiniging, koplampen
Uw auto is uitgerust met kunststof
koplampenlenzen en mistlampen (in-
dien aanwezig) die lichter en minder
gevoelig voor steenslag zijn dan gla-
zen koplamplenzen.
Kunststof is minder krasbestendig
dan glas. Ga daarom anders te werk
bij het reinigen van de koplamplens.
Om krassen tot een minimum te be-
perken en de lichtopbrengst maxi-
maal te houden, mogen de koplamp-
lenzen niet met een droge doek
worden schoongemaakt. Verwijder
vuil met een milde zeepoplossing en
spoel goed na.
Gebruik nooit schurende reinigings-
middelen, oplosmiddelen, staalwol of
andere bijtende stoffen om de lenzen
te reinigen.
Ruitoppervlakken
Alle ruiten behoren regelmatig met
een normale glasreiniger te worden
gereinigd. Gebruik nooit schurende
reinigingsmiddelen. Wees voorzichtig
bij het reinigen van de binnenkant
van de achterruit, die is voorzien van achterruitverwarming of de achterzij-
ruit aan de rechterkant die is voorzien
van een radioantenne. Gebruik geen
schrapers of andere scherpe voorwer-
pen die krassen kunnen maken op de
elementen.
Wanneer u de binnenspiegel schoon-
maakt, moet u reinigingsmiddel op de
gebruikte doek spuiten. Spuit de rei-
nigingsvloeistof niet rechtstreeks op
de spiegel.
Kunststoflenzen van
instrumentengroep reinigen
De lenzen voor de instrumenten in
deze auto zijn gemaakt van doorzich-
tige kunststof. Wees bij het reinigen
van deze lenzen extra voorzichtig om
krassen te voorkomen.
1. Reinig met een zachte bevochtigde
doek. Eventueel kan een zachte zeep-
oplossing worden gebruikt, maar ge-
bruik in geen geval reinigingsalcohol
of bijtende of schurende reinigings-
middelen. Verwijder de zeep met een
schone, vochtige doek.
2. Drogen met een zachte doek.
357

Verzorging van autogordels
Bleek of verf de gordels nooit en reinig
ze niet met chemische oplosmiddelen
of schurende reinigingsmiddelen. De
gordelband kan hierdoor worden aan-
getast. Ook zonnestraling kan de stof
aantasten.
Als u de gordels moet reinigen, ge-
bruik dan een lauw sopje van zachte
zeep. Verwijder de gordels hiertoe niet
uit de auto. Drogen met een zachte
doek.
Laat de gordels vervangen wanneer ze
rafels of slijtplekken vertonen of wan-
neer de gespsluitingen niet goed func-
tioneren.
BEKERHOUDERS IN HET
INTRUMENTENPANEEL
REINIGEN
Verwijderen
Trek de rubberen voering uit de la met
de bekerhouders; de voering kan
makkelijk verwijderd worden als u bij
één rand begint.Reiniging
De voering kan in het bovenste rek
van een vaatwasser worden gereinigd.
Ook kunt u de onderstaande reini-
gingsprocedure volgen.
Leg de voering van de bekerhouder in
een sopje van warm kraanwater en
een theelepel mild vloeibaar vaatwas-
middel. Ongeveer 30 minuten laten
weken. Haal de voering na 30 minu-
ten uit het water en dompel haar ver-
volgens nog een keer of zes onder. Nog
achtergebleven vuil zal zo gemakke-
lijk loslaten. Spoel de voering grondig
af onder warm stromend water. Schud
achtergebleven druppels af en droog
de buitenkant met een schone en
zachte doek.
Aanbrengen
Breng de voering in de la van de be-
kerhouders aan en duw de voering op
z'n plaats zodat de lipjes op de voering
in de overeenkomstige openingen van
de la passen.
ZEKERINGEN
VOLLEDIG
GEÏNTEGREERDE
VOEDINGSMODULE
De volledig geïntegreerde voedings-
module (TIPM) bevindt zich in de
motorruimte naast de accu. Zie de
afbeelding van het betreffende motor-
compartiment in dit hoofdstuk. Deze
module bevat patroonzekeringen en
minizekeringen. Aan de binnenkant
van het deksel kan een label zijn afge-
drukt of aangebracht waarmee ieder
onderdeel wordt geïdentificeerd.
Volledig geïntegreerde voedingsmo-
dule
358

LET OP!
 Bij het aanbrengen van het dekselop de volledig geïntegreerde voe-
dingsmodule moet het deksel de
correcte stand hebben en stevig
worden vergrendeld. Als dit
wordt nagelaten, kan er water in
de geïntegreerde voedingsmodule
komen en zal het elektrisch sys-
teem mogelijk uitvallen.
(Vervolgd)
LET OP!(Vervolgd)
 Vervang zekeringen uitsluitend door exemplaren met dezelfde
ampèrewaarde. Wanneer u een
zekering vervangt door een zeke-
ring met een hogere ampère-
waarde, kan het elektrische sys-
teem gevaarlijk overbelast raken.
Als nieuwe zekeringen met de
juiste ampèrewaarde meteen
doorbranden, is er een defect in
het circuit dat gerepareerd moet
worden. De getallen in het TIPM-deksel ko-
men overeen met de getallen in de
volgende tabel.
ZEKERINGEN/TIPM
Locatie Patroonzekering Minizekering Omschrijving
J1 40 A groen — Elektrisch neerklapbare stoel
J2 30 A roze —Module elektrisch bediende achterklep
J3 30 A roze —Module achterportier (RR-portier knooppunt)
J4 25 A blanco — Knooppunt bestuurdersportier
J5 25 A blanco — Knooppunt passagiersportier
J6 40 A groen —Pomp antiblokkeerrem/stabiliteitssysteem
J7 30 A roze —Ventiel antiblokkeerrem/stabiliteitssysteem
J8 40 A groen —Voeding geheugenstoel (voor bepaalde uitvoeringen/
landen)
J9 40 A groen —Gedeeltelijke nul-emissie automotor/flexifuel
359

ZEKERINGEN/TIPM
Locatie Patroonzekering Minizekering Omschrijving
J10 30 A roze —Relais koplampsproeier/afstelklep spruitstuk
J11 30 A roze —Module elektrische schuifdeur/module inbraakbeveiliging
relais vergrendeling voeding
J12 30 A roze Motor aanjager achterin/koelventilator
J13 60 A geel —Spanning bij uitgeschakeld contact (IOD) – hoofd
J14 40 A groen — Achterruitontwasemer
J15 40 A groen — Aanjager vóór
J17 40 A groen — Elektromagneet startmotor
J18 20 A blauw —Regelmodule aandrijflijn versnellingen
J19 60 A geel — Radiatorventilator
J20 30 A roze —Ruitenwisser voor LO/HI (laag/hoog)
J21 20 A blauw — Sproeier vóór/achter
J22 25 A blanco — Module schuifdak
M1 —15 A blauw Remlicht midden achter/remschakelaar
M2 —20 A geel Aanhangerverlichting/mistlampen
M3 —20 A geel Vergrendeling voor-/achteras/motor vacuümpomp
M4 —10 A rood Trekhaak
M5 —25 A blanco Omvormer
M6 —20 A geel Elektrisch aansluitcontact nr. 1 (ACC), regensensor
M7 —20 A geel Aansluitcontact 2 (ACCU/ACC KEUZE)
M8 —20 A geel Stoelverwarming voorin (voor bepaalde uitvoeringen/
landen)
360

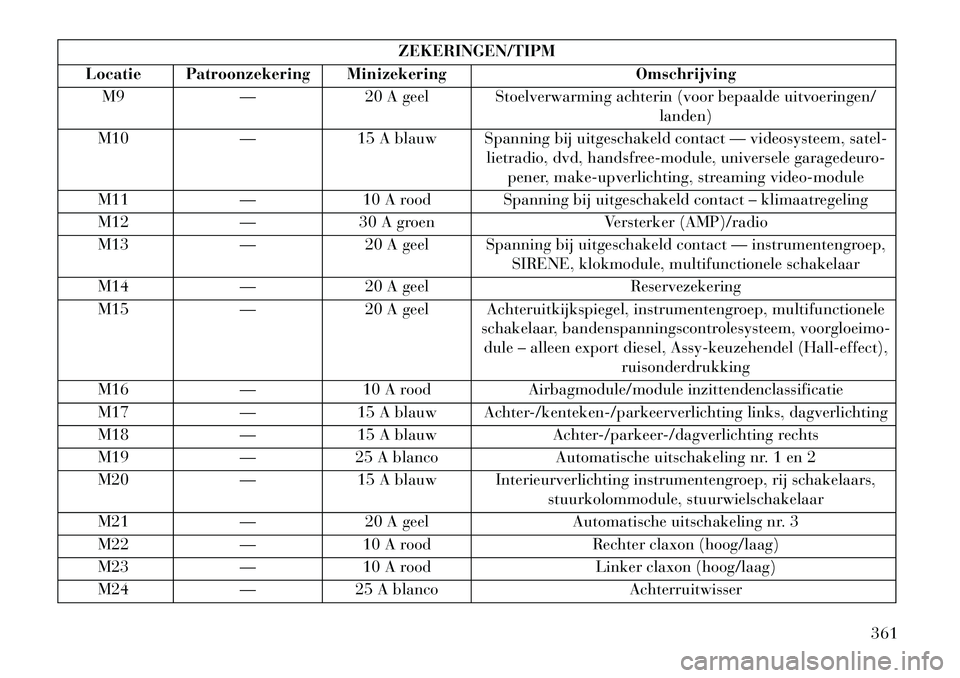

ZEKERINGEN/TIPM
Locatie Patroonzekering Minizekering Omschrijving
M9 —20 A geel Stoelverwarming achterin (voor bepaalde uitvoeringen/
landen)
M10 —15 A blauw Spanning bij uitgeschakeld contact — videosysteem, satel-
lietradio, dvd, handsfree-module, universele garagedeuro-
pener, make-upverlichting, streaming video-module
M11 —10 A rood Spanning bij uitgeschakeld contact – klimaatregeling
M12 —30 A groen Versterker (AMP)/radio
M13 —20 A geel Spanning bij uitgeschakeld contact — instrumentengroep,
SIRENE, klokmodule, multifunctionele schakelaar
M14 —20 A geel Reservezekering
M15 —20 A geel Achteruitkijkspiegel, instrumentengroep, multifunctionele
schakelaar, bandenspanningscontrolesysteem, voorgloeimo-dule – alleen export diesel, Assy-keuzehendel (Hall-effect),
ruisonderdrukking
M16 —10 A rood Airbagmodule/module inzittendenclassificatie
M17 —15 A blauw Achter-/kenteken-/parkeerverlichting links, dagverlichting
M18 —15 A blauw Achter-/parkeer-/dagverlichting rechts
M19 —25 A blanco Automatische uitschakeling nr. 1 en 2
M20 —15 A blauw Interieurverlichting instrumentengroep, rij schakelaars,
stuurkolommodule, stuurwielschakelaar
M21 —20 A geel Automatische uitschakeling nr. 3
M22 —10 A rood Rechter claxon (hoog/laag)
M23 —10 A rood Linker claxon (hoog/laag)
M24 —25 A blanco Achterruitwisser
361

ZEKERINGEN/TIPM
Locatie Patroonzekering Minizekering Omschrijving
M25 —20 A geel Brandstofpomp, dieselopvoerpomp – alleen export
M26 —10 A rood Schakelaar elektrische spiegel / schakelaar bestuurders-
raam
M27 —10 A rood Contactschakelaar, draadloze regelmodule, afstandsbedie-
ningsmodule, vergrendeling stuurkolom
M28 —10 A rood Regelmodule aandrijftrein, voeding transmissie, regelmo-
dule transmissie
M29 —10 A rood Module voor classificatie van inzittenden
M30 —15 A blauw Module achterruitwisser/elektrisch inklapbare buitenspie-
gel, J1962 diagnosevoeding
M31 —20 A geel Achteruitrijlichten
M32 —10 A rood Airbagmodule, TT EUROPE
M33 —10 A rood Regelmodule aandrijflijn, regelmodule transmissie
M34 —10 A rood Parkeersensoren, verwarmingsmodule klimaatregeling,
koplampsproeier, kompas, infraroodsensor, achteruitrijca-mera, lamp portier vooruit rijden/OK, lamp zaklamp,
AHLM, relais diesel interieurverwarming, koelventilator
diesel
M35 —10 A rood Verwarmde buitenspiegels
M36 —20 A geel Aansluitcontact nr. 3
M37 —10 A rood Antiblokkeerremmen, ESP-systeem, remlichtschakelaar,
regeling brandstofpomprelais hoog
M38 —25 A blanco Motoren portiervergrendeling/-ontgrendeling, motoren
achterklepvergrendeling/-ontgrendeling
362
