NÅGRA ORD OM
NYCKLARNA
Ditt fordon har ett nyckellöst tänd­
ningssystem. Systemet består av en
fjärröppnare (RKE) med integrerad
nyckel och en trådlös tändningsnod
(WIN) med inbyggt tändningslås. Det
spelar ingen roll hur du vänder nyc-
keln i tändningslåset.
Keyless Enter-N-Go-funktion
Fordonet kan vara utrustat med Key-
less Enter-N-Go-funktionen – se
”Startprocedur” i ”Start och körning”
för mer information.
TRÅDLÖS
TÄNDNINGSNOD (WIN)
Den trådlösa tändningsnoden funge-
rar ungefär som ett tändningslås. Den
har fyra användningslägen, tre fasta
och ett fjäderbelastat. De fasta lägena
är OFF (av), ACC (tillbehör) och ON/
RUN (på). START är ett fjäderbelas­
tat tillfälligt läge. När du släpper
fjärröppnaren i läget START går den
automatiskt tillbaka till läget ON/
RUN (på).OBS! Om fordonet har Keyless
Enter-N-Go-funktion, visas tänd­
ningslåsets olika lägen (OFF/ACC/
RUN) av det elektroniska fordons-
informationscentret (EVIC). Se
avsnittet ”Elektroniskt fordons-
informationscenter (EVIC)” (för de
versioner/marknader där denna
funktion finns) i ”Förstå instru-
mentpanelen” för mer in-
formation.
Integrerad nyckel
Den integrerade nyckeln styr tänd­
ningslåset. Sätt in den integreradenyckelns fyrkantiga ände i tändnings­
låset på instrumentpanelen och vrid
den till önskat läge. Den innehåller
också en RKE­sändare (Remote Key-
less Entry) för fjärrstyrd nyckellös
upplåsning och en extranyckel, som
är instucken baktill i fjärröppnaren.
Med extranyckeln kan du komma in i
fordonet även om batteriet i fordonet
eller fjärröppnaren tar slut. Du kan
även låsa det nedre handskfacket med
nödnyckeln. Man kan ta med sig nöd­
nyckeln när man lämnar ifrån sig
fordonet.
Om du vill ta ut extranyckeln ur sän­
daren använder du tummen för att
skjuta den mekaniska spärren uppe
på sändaren åt sidan och drar sedan
ut nyckeln med andra handen.
1 – OFF (av)
2 - ACCESSORY (tillbehör)
3 – ON/RUN (på/körning)
4 – START (start)
Ta ur nödnyckeln
12

OBS! Det spelar ingen roll hur du
vänder extranyckeln i låscylin­
dern.
Ta bort den integrerade nyckeln
ur tändningslåset
Placera växelväljaren i läget PARK
(parkering). Vrid nyckeln till läget
OFF (lås) och ta sedan ut nyckeln.
OBS! Även reglagen för de elek-
triska fönsterhissarna förblir ak-
tiva i upp till 10 minuter efter att
tändningslåset har vridits till OFF,
beroende på inställningarna för
fördröjd avstängning av eldrivna
tillbehör. Om någon av framdör-
rarna öppnas avbryts funktionen.
VARNING!
 Lämna aldrig barn ensamma i ettfordon. Att lämna barn ensamma
i ett fordon är farligt av många
anledningar. Ett barn eller andra
kan skadas allvarligt eller dödas.
Lämna inte nycklarna i tänd­
ningslåset. Ett barn kan använda
de elektriska fönsterhissarna,
andra reglage eller få fordonet att
röra sig.
 Lämna inte barn eller djur i ett parkerat fordon under väldigt
varma väderleksförhållanden.
Temperaturen i kupén kan bli så
hög att den orsakar allvarliga
skador eller dödsfall.FÖRSIKTIGHET!
Ett olåst fordon är en inbjudan till
tjuvar. Ta alltid ut nyckeln ur tänd­
ningslåset och lås alla dörrar när du
lämnar fordonet utan tillsyn. Påminnelse om att nyckeln sitter
kvar i tändningslåset
När förardörren öppnas då den inte-
grerade nyckeln sitter kvar i tänd­
ningslåset och nyckeln är i läge OFF
eller ACC, ljuder en signal som på­
minnelse om att nyckeln ska tas ur.
OBS! Ljudsignalen hörs bara när
tändlåset är i något av lägena OFF
eller ACC.
Om fordonet har Keyless Enter-N-
Go-funktion, kommer en ljudsignal
att höras när förardörren öppnas om
tändningslåset är i läge ACC eller ON/
RUN (motorn avstängd), Se ”Start” i
”Start och körning” för mer in-
formation.
RATTLÅS
Fordon kan vara utrustat med ett pas-
sivt elektroniskt rattlås. Detta lås gör
att fordonet inte kan styras utan tänd­
ningsnyckel. Rattlåset har sex lägen
(ett för var 60:e grad). Om ratten
vrids till något av dessa lägen när
nyckeln är i OFF­läge kommer ratten
att låsas.
13

Låsa ratten manuellt
Låt motorn vara igång, vrid ratten ett
halvt varv till läget ”klockan 3:00”
eller ”klockan 9:00”, stäng av motorn
och ta ur nyckeln. Vrid ratten i valfri
riktning tills den låses.
Låsa upp ratten
Slå på tändningen och starta motorn.
OBS! Om man vred ratten åt hö­
ger för att låsa, måste man vrida
den lite åt höger för att låsa upp.
Om du vred ratten åt vänster för att
låsa, måste man vrida den lite åt
vänster för att låsa upp.
SENTRY KEY® (för
versioner/marknader där
denna funktion finns)
Stöldskyddssystemet Sentry Key®
gör att fordonet inte kan köras iväg
utan en giltig nyckel eftersom motorn
spärras. Systemet behöver inte larmas
eller aktiveras. Det fungerar auto-
matiskt, oavsett om fordonet är låst
eller olåst.Systemet använder en fjärröppnare
(Remote Keyless Entry, RKE) med
integrerad nyckel, en nyckellös tänd­
ningsnod (KIN) och en RF-mottagare
för att förhindra obehörig använd­
ning av fordonet. Därför kan fordonet
startas och köras endast med integre-
rade nycklar som är programmerade
för fordonet.
När tändningslåset vridits till läge
ON/RUN (på/körning) tänds fordon-
ets säkerhetslampa under tre
sekunder som kontroll av att glöd­
lampan fungerar. Om kontrollampan
fortfarande är tänd efter glödlamps­
kontrollen visar det att ett fel har upp-
stått i elektroniken. Om kontrollam-
pan dessutom börjar blinka efter
glödlampskontrollen anger det att nå­
gon försökt starta fordonet med en
obehörig nyckel. Båda dessa tillstånd
medför att motorn stängs av efter två
sekunder.
Om fordonets säkerhetslampa tänds
vid normal körning (motorn har gått i
mer än tio sekunder) visar det att ett
fel har uppstått i elektroniken. Om
det händer ska man snarast möjligt
lämna in fordonet till en auktoriserad
serviceverkstad.
Alla integrerade nycklar som
levereras med fordonet har program-
merats till att passa fordonets elektro-
nik.
ERSÄTTNINGSNYCKLAR
OBS! Fordonet kan startas och
köras endast med integrerade
nycklar som är programmerade
för fordonet. När en integrerad
nyckel väl har programmerats för
ett fordon kan den inte program-
meras om för ett annat fordon.
FÖRSIKTIGHET!
Ta alltid ut nyckeln ur fordonet och
lås alla dörrar när du lämnar det
utan tillsyn.
Du kan få nyckeln kopierad hos en
auktoriserad återförsäljare.
OBS! När stöldskyddssystemet
Sentry Key® behöver service tar
du med samtliga nycklar till verk-
staden.
14

KUNDNYCKELPROGRAM-
MERING
Programmering av integrerade nyck-
lar eller fjärröppnare kan utföras hos
en auktoriserad återförsäljare.
ALLMÄN INFORMATION
Sentry Key® använder bärfrekvensen
433,92 MHz. Stöldskyddssystemet
Sentry Key® används i följande euro-
peiska länder som tillämpar direkti-
vet 1999/5/EG: Belgien, Danmark,
Finland, Frankrike, Grekland, Irland,
Italien, Luxemburg, Nederländerna,
Norge, Polen, Portugal, Rumänien,
Ryssland, Schweiz, Slovenien, Spa-
nien, Storbritannien, Sverige, Tjeck-
ien, Tyskland, Ungern och Österrike.
Användningen regleras av följande
villkor:
 Enheten får inte orsaka skadligastörningar.
 Utrustningen måste acceptera mot- tagna störningar, inklusive störning
som kan orsaka icke önskvärd
funktion. SÄKERHETSLARM (för
versioner/marknader där
denna funktion finns)
Fordonets säkerhetslarm varnar om
någon obehörig öppnar dörrarna,
bagageluckan/elbagageluckan, mo-
torhuven eller elskjutdörrarna eller
vrider om tändningslåset. När larmet
är aktiverat, fungerar inte de invän­
diga låsknapparna för dörrar, elskjut-
dörrar och elbagagelucka. Säkerhets­
larmet ger ifrån sig både ljud- och
ljussignaler då det aktiveras. Om
något utlöser larmet och ingenting
görs för att avaktivera det, stängs
signalhornet av efter 29 sekunder, alla
ljussignaler stängs av efter 31
sekunder, och därefter återaktiveras
systemet automatiskt.
AKTIVERA SYSTEMET
Följ anvisningarna för aktivering av
säkerhetslarmet:
1. Ta ut nyckeln ur tändningslåset
(se ”Startprocedurer” i ”Start och
körning” för mer information).
 På fordon med Keyless Enter-N-Go
(passiv öppning) ska tändningen vara
avstängd (”OFF”).
 På fordon som saknar Keyless
Enter-N-Go ska tändningen vara av-
stängd (”OFF”) och nyckeln urtagen
ur tändningslåset.
2. Gör något av följande för att låsa
fordonet:
 Tryck på den invändiga låsknappen
för centrallåset när förar- och/eller
passagerardörren är öppen.
 Tryck på låsknappen på det passiva
dörrhandtaget med en giltig integre-
rad nyckel i samma område utvändigt
(se Keyless Enter-N-Go under ”Värt
att veta före start” för mer in-
formation).
 Tryck på låsknappen på fjärr-
öppnaren.
3. Stäng de dörrar som eventuellt är
öppna.
15

AVAKTIVERA SYSTEMET
Fordonets säkerhetslarm kan sättas
ur funktion på något av följande sätt:
 Tryck på upplåsningsknappen påfjärröppnaren.
 Ta tag i den passiva dörröppnaren (för de versioner/marknader där
denna funktion finns). Se ”Keyless
Enter-N-Go” i ”Bra att veta innan
du startar fordonet” för mer
information).
 Vrid tändningslåset bort från OFF­läget.
 På fordon med Keyless Enter-N- Go, tryck på den nyckellösa
Enter-N-Go start/stopp-
knappen (det krävs att minst en
giltig integrerad nyckel finns i
fordonet).
 På fordon som inte har Keyless Enter-N-Go, sätt en giltig inte-
grerad nyckel i tändningslåset
och vrid nyckeln till läge ON. OBS!
 Det går inte att aktivera eller av-
aktivera larmet via fjärröppna­
rens knappar för förardörren
och bagageluckan.
 Säkerhetslarmet förblir aktive- rat när bagageluckan öppnas.
Säkerhetslarmet avaktiveras
inte när bagageluckans reglage
trycks in. Om någon kliver in
genom bagageluckan och öpp­
nar en dörr går larmet.
 När larmet är aktiverat går det inte att öppna någon av dör-
rarna via centrallåsets invän­
diga knappar.
Säkerhetslarmet är konstruerat att
skydda fordonet. Det kan dock upp-
stå situationer där systemet ger falsk-
larm. Om ovanstående anvisningar
följs för att aktivera systemet aktiv-
eras det oavsett om man är inne i eller
utanför fordonet. Om man sitter kvar
i fordonet och öppnar en dörr ljuder
larmet. Avaktivera säkerhetslarmet
om detta inträffar. Om säkerhetslarmet är aktiverat och
batteriet kopplas bort kommer larmet
att vara aktiverat när batteriet åter-
ansluts, de yttre lamporna blinkar
och signalhornet ljuder. Avaktivera
säkerhetslarmet om detta inträffar.
INSTEGSBELYSNING
Kupélampan tänds när fjärröppnaren
(RKE) används till att låsa upp dör-
rarna eller bakluckan.
Funktionen tänder också belysningen
i ytterbackspeglarna (för de
versioner/marknader där denna
funktion finns). Se ”Speglar” i
”Fordonets funktioner” för mer in-
formation.
Ljuset släcks långsamt efter ca 30
sekunder, eller direkt när tändningen
vrids till läge ON/RUN från läge OFF.
OBS!
 Kupélampan i den främre tak-
konsolen och dörrlamporna
tänds inte om dimmerreglaget är
i läge ON (översta positionen).
16

Instegsbelysningen fungerar inte
om dimmerreglaget är i nedto-
ningsläget (nedersta läget).FJÄRRÖPPNING (RKE)
(för de versioner/
marknader där denna
funktion finns)
Med detta system kan du låsa eller
låsa upp dörrarna och bagageluckan,
öppna båda framrutorna, öppna eller
stänga el-bagageluckan (tillval), den
vänstra elskjutdörren och den högra
elskjutdörren, från avstånd upp till
cirka 11 m med fjärröppnaren i han-
den. Fjärröppnaren behöver inte rik-
tas mot fordonet för att systemet ska
kunna avaktiveras.
OBS! Om fjärröppnaren med den
integrerade nyckeln sätts in i tänd­
ningslåset avaktiveras alla knap-
par på den fjärröppnaren. Knap-
parna på övriga fjärröppnare
fungerar dock fortfarande. Om
fordonet framförs snabbare än
8 km/tim avaktiveras alla knappar
för alla fjärröppnare.ANVÄNDA
FJÄRRÖPPNAREN
Låsa upp dörrar och bagagelucka
på avstånd
Tryck på och släpp knappen UN-
LOCK (lås upp) på fjärröppnaren en
gång för att låsa upp förardörren eller
två gånger för att låsa upp alla dör-
rarna och bagageluckan. Det gör även
att instegsbelysningen tänds.
Låsa dörrar och bagagelucka på
avstånd
Tryck på låsknappen på fjärr-
öppnaren för att låsa dörrarna och
bagageluckan.
Fjärrupplåsning vid första trycket
Med den här funktionen kan du pro-
grammera systemet att låsa upp an-
tingen förardörren eller alla dörrarna
vid första trycket på fjärröppnarens
upplåsningsknapp.
 För fordon utrustade med Elektro-
nisk informationscenter (EVIC), se
”Elektronisk informationscenter
(EVIC)/Personliga inställningar
(Programmerbara funktioner)” i
avsnittet ”Förstå instrumentpa-
nelen” för ytterligare information.
 För fordon som inte är utrustade med EVIC kan den automatiska
upplåsningsfunktionen aktiveras
eller avaktiveras med följande pro-
cedur:
1. Gör följande utanför fordonet.
2. Tryck på och håll ned LOCK-
knappen (låsning) på en programme-
rad fjärröppnare i minst fyra
sekunder, men inte längre än tio
sekunder. Tryck därefter på och håll
ner knappen UNLOCK (lås upp)
samtidigt med knappen LOCK (lås).

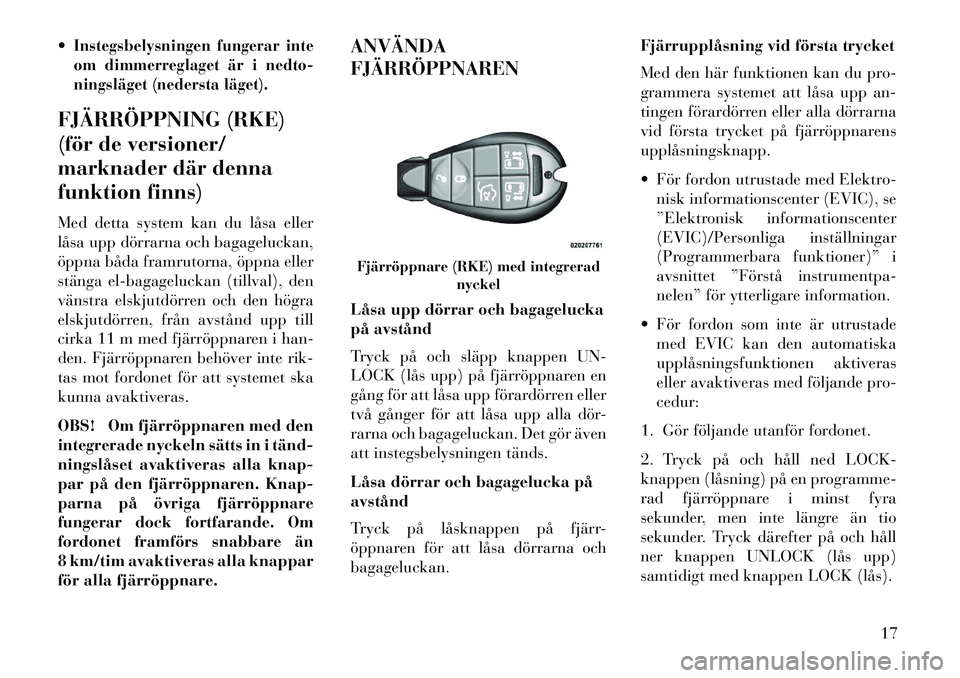

Fjärröppnare (RKE) med integrerad nyckel
17

3. Släpp båda knapparna samtidigt.
4. Testa funktionen utanför fordonet
genom att trycka ner knapparna
LOCK/UNLOCK på fjärröppnaren
med tändningen i läget OFF (låst) och
nyckeln uttagen.
5. Upprepa proceduren för att åter-
ställa funktionen till den tidigare in-
ställningen.
OBS! Om du trycker på knappen
LOCK (lås) på fjärröppnaren när
du befinner dig inne i fordonet
aktiveras fordonslarmet (VSA).
Om en dörr öppnas när larmet är
aktiverat, så utlöses det. Tryck på
knappen UNLOCK för att avakti-
vera larmet.
Öppning/stängning av
elbagagelucka (för de
versioner/marknader där denna
funktion finns)
Tryck på LIFTGATE-knappen (ba-
gagelucka) på fjärröppnaren två
gånger inom fem sekunder för att
öppna/stänga elbagageluckan.
Bagageluckan avger en ton under tre
sekunder och öppnas/stängs sedan.Om knappen på fjärröppnaren trycks
ner medan bagageluckan stängs
elektriskt, öppnas bagageluckan helt.
Du kan också öppna och stänga elba-
gageluckan med LIFTGATE-
knappen på takkonsolen.
För de versioner/marknader där det
finns en knapp på vänster bakstolpe,
stänger du bagageluckan med ett
tryck på den. Bagageluckan kan inte
öppnas med den knappen.
Om fordonet är låst och säkerhetslar-
met aktiverat, så kommer öppning av
elbagageluckan med fjärröppnaren
inte att resultera i att fordonet låses
upp eller att larmet avaktiveras.
Öppning/stängning av vänster
elskjutdörr (för de versioner/
marknader där denna funktion
finns)
Tryck på den VÄNSTRA elskjutdör-
rens knapp två gånger på fjärr-
öppnaren inom fem sekunder så
öppnas/stängs elskjutdörren. Om
knappen på fjärröppnaren trycks ner
medan dörren stängs elektriskt, öpp­
nas dörren helt.Om fordonet är låst och säkerhetslar-
met aktiverat, så kommer ett tryck på
VÄNSTRA elskjutdörrens knapp två
gånger på fjärröppnaren att resultera
i att elskjutdörren låses upp och att
larmet avaktiveras.
Öppning/stängning av höger
elskjutdörr (för de versioner/
marknader där denna funktion
finns)
Tryck på den HÖGRA elskjutdörrens
knapp två gånger på fjärröppnaren
inom fem sekunder så öppnas/stängs
elskjutdörren. Om knappen på fjärr-
öppnaren trycks ner medan dörren
stängs elektriskt, öppnas dörren helt.
Om fordonet är låst och säkerhetslar-
met aktiverat, så kommer ett tryck på
HÖGRA elskjutdörrens knapp två
gånger på fjärröppnaren att resultera
i att elskjutdörren låses upp och att
larmet avaktiveras.
18
