2013 Lancia Voyager Drift- och underhållshandbok (in Swedish)

VARNING!
Det finns ingen klämskyddsfunk­
tion när rutan är nästan stängd. För
att undvika personskador bör du se
till att inga armar, händer, fingrar
eller föremål finns i vägen för rutan
när du stänger den.
Återställning av automatisk
stängning (för de versioner/
marknader där denna funktion
finns)
Om du vill aktivera den automatiska
stängningsfunktionen gör du så här
när tändningen är på:
1. Dra upp fönsterhissreglaget för att
stänga rutan helt och håll det uppe i
två sekunder efter det att rutan har
stängts.
2. Tryck ner fönsterhissreglaget till
den andra spärren för att öppna rutan
helt och håll det nere i ytterligare två
sekunder efter det att rutan har öpp­
nats helt. Reglage för elektrisk fönsterhiss
på skjutdörren
Passagerare i det första baksätet kan
öppna och stänga rutan på skjutdör-
ren med en knapp på dörrhandtaget.
Reglagen fungerar bara när tänd­
ningslåset är i läge ON/RUN (på) eller
ACC och under fördröjd avstängning
av elektriska tillbehör.
OBS! Reglagen fungerar inte om
föraren har aktiverat spärren för
elektriska fönsterhissar.
OBS! Skjutdörrens rutor öppnas
inte helt, utan stannar flera centi-
meter ovanför fönsterkarmen.VINDRESONANS
Vindresonans kan beskrivas som ett
tryck över öronen eller ett helikopter-
liknande ljud i öronen. Vindresonans
kan uppstå i fordonet om rutorna eller
solluckan (för de versioner/
marknader där denna funktion finns)
är helt eller delvis öppna i vissa posi-
tioner. Det är helt normalt och kan
minimeras. Om vindresonans uppstår
när bakrutorna är öppna, ska framru-
torna och bakrutorna öppnas samtid-
igt för att minimera vindresonansen.
Om resonansen uppstår när solluckan
är öppen ändrar du solluckans öpp­
ning för att minska resonansen.
SKJUTDÖRR
Skjutdörren kan öppnas från insidan
och utsidan. Dra handtaget utåt om
du vill öppna skjutdörren från utsi-
dan. Skjutdörrens inre handtag fun-
gerar genom att man vickar det
framåt eller bakåt. Om du vickar det
bakåt öppnar du dörren och om du
vickar det framåt lossar du en spärr
som gör att du kan stänga dörren
igen.
Reglage för elektrisk fönsterhiss på
skjutdörren
27

Observera följande för att säkerställa
dörrens funktion:
 Öppna alltid dörren mjukt.
 Undvik att slå dörren hårt motdörrstoppet när du öppnar den.
Detta är extra viktigt när fordonet
står i en lutning, eftersom dörren
glider snabbare i nedförsbacke.
 Det finns en spärr som håller skjut- dörren öppen när den är helt öpp­
nad. Spärren skyddar dörren från
att slå igen i alla sorters lutningar.
Om du vill stänga skjutdörren efter
att spärren har aktiverats måste du
vicka handtaget framåt eller dra
det yttre handtaget utåt.
Se alltid till att skjutdörren är helt
spärrad när fordonet är i rörelse.
OBS! Vänster skjutdörr kan inte
öppnas om tankluckan är öppen.
Den här funktionen är bara aktiv
om skjutdörren är helt stängd in-
nan tankluckan öppnas. ELMANÖVRERAD
SKJUTDÖRR (för de
versioner/marknader där
denna funktion finns)
Elskjutdörren kan öppnas
eller stängas manuellt eller
med knapparna på fjärr-
öppnaren, reglaget i tak-
konsolen eller bakdörrens reglage.
Även då du drar i skjutdörrens inre
eller yttre handtag så aktiveras el-
skjutdörren för öppning eller
stängning.
OBS! Om du drar i elskjutdörrens
yttre dörrhandtag en andra gång
under automatiskt öppning eller
stängning, kan dörren öppnas el-
ler stängas manuellt.
Tryck på knappen på fjärröppnaren
två gånger inom fem sekunder för att
öppna en elskjutdörr. När dörren är
öppen trycker du på knappen två
gånger inom fem sekunder för att
stänga den. Elskjutdörrarnas reglage sitter på
B-stolpens klädselpanel, precis fram-
för elskjutdörren för baksätespassa­
gerarna och i takkonsolen för föraren
och framsätespassagerarna. Om du
trycker en gång på knappen öppnas
dörren. Om knappen trycks in medan
dörren är i rörelse, så ändrar den rikt-
ning.
OBS! Elskjutdörren måste vara
olåst för att knapparna som styr
den ska fungera.
Om det inre eller yttre dörrhandtaget
används medan elskjutdörren är akti-
verad, avbryts elfunktionen och dör-
ren måste öppnas eller stängas manu-
ellt.
Om du vill förhindra att elskjutdörren
öppnas från baksätet trycker du ner
Knapp för elskjutdörr
28

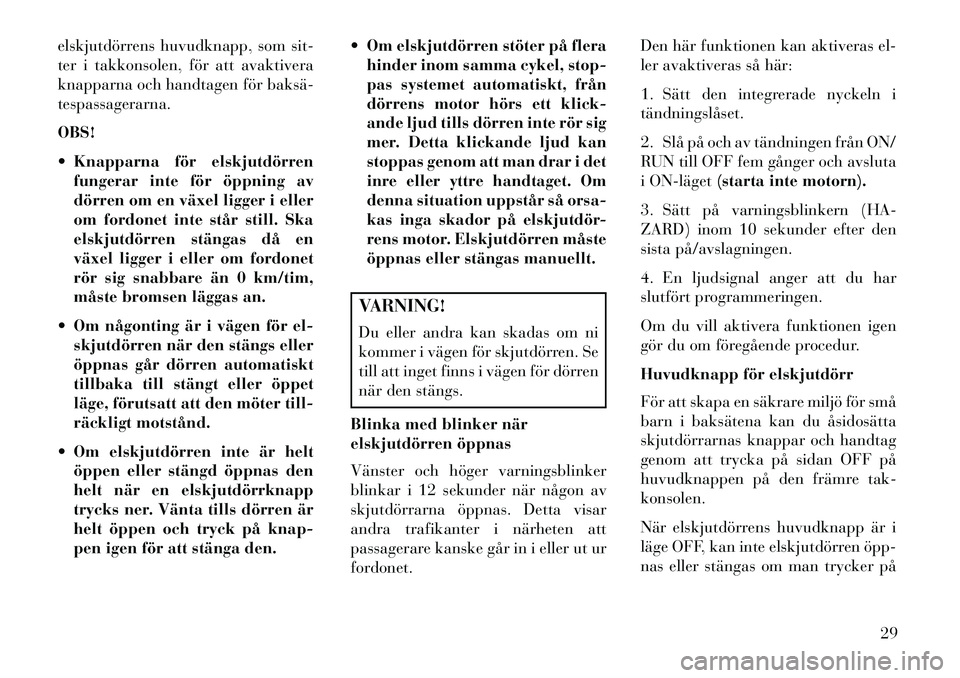

elskjutdörrens huvudknapp, som sit-
ter i takkonsolen, för att avaktivera
knapparna och handtagen för baksä­
tespassagerarna.
OBS!
 Knapparna för elskjutdörrenfungerar inte för öppning av
dörren om en växel ligger i eller
om fordonet inte står still. Ska
elskjutdörren stängas då en
växel ligger i eller om fordonet
rör sig snabbare än 0 km/tim,
måste bromsen läggas an.
 Om någonting är i vägen för el- skjutdörren när den stängs eller
öppnas går dörren automatiskt
tillbaka till stängt eller öppet
läge, förutsatt att den möter till-
räckligt motstånd.
 Om elskjutdörren inte är helt öppen eller stängd öppnas den
helt när en elskjutdörrknapp
trycks ner. Vänta tills dörren är
helt öppen och tryck på knap-
pen igen för att stänga den.  Om elskjutdörren stöter på flera
hinder inom samma cykel, stop-
pas systemet automatiskt, från
dörrens motor hörs ett klick-
ande ljud tills dörren inte rör sig
mer. Detta klickande ljud kan
stoppas genom att man drar i det
inre eller yttre handtaget. Om
denna situation uppstår så orsa-
kas inga skador på elskjutdör-
rens motor. Elskjutdörren måste
öppnas eller stängas manuellt.
VARNING!
Du eller andra kan skadas om ni
kommer i vägen för skjutdörren. Se
till att inget finns i vägen för dörren
när den stängs.
Blinka med blinker när
elskjutdörren öppnas
Vänster och höger varningsblinker
blinkar i 12 sekunder när någon av
skjutdörrarna öppnas. Detta visar
andra trafikanter i närheten att
passagerare kanske går in i eller ut ur
fordonet. Den här funktionen kan aktiveras el-
ler avaktiveras så här:
1. Sätt den integrerade nyckeln i
tändningslåset.
2. Slå på och av tändningen från ON/
RUN till OFF fem gånger och avsluta
i ON­läget
(starta inte motorn).
3. Sätt på varningsblinkern (HA-
ZARD) inom 10 sekunder efter den
sista på/avslagningen.
4. En ljudsignal anger att du har
slutfört programmeringen.
Om du vill aktivera funktionen igen
gör du om föregående procedur.
Huvudknapp för elskjutdörr
För att skapa en säkrare miljö för små
barn i baksätena kan du åsidosätta
skjutdörrarnas knappar och handtag
genom att trycka på sidan OFF på
huvudknappen på den främre tak-
konsolen.
När elskjutdörrens huvudknapp är i
läge OFF, kan inte elskjutdörren öpp­
nas eller stängas om man trycker på
29

knappen på B-stolpens klädselpanel
framför skjutdörren eller använder
det inre dörrhandtaget.
BARNSÄKERT LÅS FÖR
SKJUTDÖRRAR
För att skapa en säkrare miljö för små
barn som åker med i baksätena är
skjutdörrarna utrustade med ett
barnsäkert lås.
OBS! Om det barnsäkra låset är
aktiverat kan dörren bara öppnas
med det yttre handtaget, även om
det inre dörrlåset är olåst.OBS!
 Efter att du har aktiverat det
barnsäkra dörrlåset bör du all-
tid testa att öppna dörren från
insidan för att säkerställa att
den inte går att öppna.
 När det barnsäkra låset är akti- verat, kan dörren bara öppnas
med det yttre dörrhandtaget,
fjärröppnaren, knapparna på
takkonsolen eller knapparna på
innerpanelen precis framför el-
skjutdörren (även om det inre
dörrlåset är upplåst).
 Elskjutdörren styrs med knap- parna på innerpanelen precis
framför elskjutdörren, oavsett i
vilket läge spaken för det barn-
säkra dörrlåset är. Tryck på OFF
på huvudspärrkappen på
främre takkonsolen, bredvid
föraren, för att förhindra att el-
skjutdörren av misstag öppnas
från baksätet.
VARNING!
Se till att ingen blir instängd i
fordonet vid en krock. Kom ihåg att
skjutdörrarna bara kan öppnas
med det yttre dörrhandtaget eller
knapparna på innerpanelen fram-
för elskjutdörren, när de barnsäkra
låsen är aktiverade.
Aktivera barnsäkra lås
1. Öppna skjutdörren.
2. Skjut barnlåsreglaget inåt (mot
fordonet) för att aktivera det barn-
säkra dörrlåset.
3. Upprepa steg 1 och 2 för skjutdör-
ren på andra sidan.
Huvudknappar för elskjutdörr på takkonsolen1 – Vänster
skjutdörr 3 – Höger skjut-
dörr
2 – Bagagelucka 4 – Huvudspärr
Barnsäkert dörrlås
30

OBS!
 Efter att du har aktiverat detbarnsäkra dörrlåset bör du all-
tid testa att öppna dörren från
insidan för att säkerställa att
den inte går att öppna.
 När det barnsäkra låset är akti- verat, kan dörren bara öppnas
med det yttre dörrhandtaget,
fjärröppnaren, knapparna på
takkonsolen eller knapparna på
innerpanelen precis framför el-
skjutdörren (även om det inre
dörrlåset är upplåst).
 Elskjutdörren manövreras med knapparna på B-stolpens inner-
panel precis framför elskjutdör-
ren, oavsett i vilket läge spaken
för det barnsäkra dörrlåset är.
Tryck på OFF på huvudspärr-
kappen på främre takkonsolen,
bredvid föraren, för att förhin­
dra att elskjutdörren av misstag
öppnas från baksätet.
VARNING!
Se till att ingen blir instängd i
fordonet vid en krock. Kom ihåg att
skjutdörrarna bara kan öppnas
med det yttre dörrhandtaget eller
knapparna på innerpanelen fram-
för elskjutdörren, när de barnsäkra
låsen är aktiverade.
Avaktivera barnsäkra lås
1. Öppna skjutdörren.
2. Skjut barnlåsreglaget utåt (bort
från fordonet) för att avaktivera det
barnsäkra dörrlåset.
3. Upprepa steg 1 och 2 för skjutdör-
ren på andra sidan (för de versioner/
marknader där denna funktion
finns). OBS!
 Efter att du har aktiverat det
barnsäkra dörrlåset bör du all-
tid testa att öppna dörren från
insidan för att säkerställa att
den inte går att öppna.
 Knapparna för elskjutdörren fungerar inte för öppning om en
växel ligger i eller om fordonet
rör sig snabbare än 0 km/tim.
 Du kan öppna elskjutdörren med det yttre dörrhandtaget,
fjärröppnaren, knapparna på
takkonsolen eller knapparna på
innerpanelen precis framför el-
skjutdörren när växelväljaren
är i läge PARK, oberoende av i
vilken position barnlåsspaken
är.
BAGAGELUCKA
På fordon med centrallås kan bagage-
luckan låsas upp med fjärröppnaren
eller med centrallåsknapparna på
framdörrarna.
31

Om du vill öppna bagageluckan
trycker du in handtaget under regist-
reringsskylten och drar upp bakluc-
kan med en jämn rörelse.
ELBAGAGELUCKA (för
versioner/marknader där
denna funktion finns)
Elbagageluckan kan öppnas manuellt
eller med knapparna på fjärr-
öppnaren. Tryck på knappen på fjärr-
öppnaren två gånger inom fem
sekunder för att öppna elbagage-
luckan. När bagageluckan är öppen
trycker du än en gång på knappen två
gånger inom fem sekunder för att
stänga den.
Du kan också öppna och stänga elba-
gageluckan med knappen på takkon-
solen.Du kan stänga elbagageluckan genom
att trycka ner knappen på den övre
vänstra panelen i bagageluckans öpp­
ning. Om du trycker en gång stänger
du bara bagageluckan. Knappen kan
inte användas för att öppna bagage-
luckan.Om du trycker på knappen på fjärr-
öppnaren och blinkfunktionen är ak-
tiverad, hörs flera ljudsignaler och
baklyktorna blinkar för att signalera
att bagageluckan öppnas eller stängs.
VARNING!
Vid elektrisk öppning eller stäng­
ning kan personer eller last skadas.
Se till att ingenting finns i vägen för
bagageluckan. Se till att bagage-
luckan är stängd och låst innan du
kör iväg.
OBS!
 Om någonting är i vägen för el- bagageluckan när den stängs el-
ler öppnas, går dörren auto-
matiskt tillbaka till stängd eller
öppen position, förutsatt att den
möter tillräckligt motstånd.
 Det finns också klämsensorer på sidan av bagageluckeöpp­
ningen. Ett lätt tryck någonstans
på de här remsorna gör att
bagageluckan öppnas igen.
Bagageluckans handtag
Huvudreglagen på takkonsolen
1 – Vänster dörr 3 – Höger dörr
2 – Bagagelucka 4 – Huvudspärr
Reglage för elbagagelucka
32

 Oavsett om bagageluckan är heltöppen eller helt stängd, kommer
bakluckans ljudvarning att
ljuda upprepat för att varna om
att luckan är i rörelse.
 Elbagageluckan måste vara helt öppen eller helt stängd för att
knapparna ska fungera. Om
bagageluckan inte är helt stängd
eller öppen, måste du öppna el-
ler stänga den för hand.
 Om du trycker på öppnings­ knappen för elbagageluckan
medan den stängs, återgår den
till helt öppen position.
 Elbagageluckans knappar fun- gerar inte om en växel ligger i
eller om fordonet rör sig snabb-
are än 0 km/tim.
 Elbagageluckan fungerar inte i temperaturer under 24 °C eller
om temperaturen överstiger
62 °C. Se till att skrapa bort is
eller snö från bagageluckan in-
nan du trycker på någon av
knapparna.  Om elbagageluckan stöter på
flera hinder inom samma cykel,
stoppas systemet automatiskt
och du måste öppna eller stänga
bagageluckan manuellt.
VARNING!
 Om du kör med bagageluckanöppen kan giftiga avgaser komma
in i fordonet. Dessa ångor kan
skada dig och dina passagerare
allvarligt. Håll bagageluckan
stängd när du kör bilen.
 Om du måste köra med öppen bagagelucka ska du se till att alla
rutor är stängda och att klimat-
kontrollens fläkt är inställd på
hög hastighet. Använd inte åter-
cirkulation.
KROCKSKYDD
Några av de viktigaste säkerhetsfunk­
tionerna i fordonet är krockskydds-
systemen:
 Trepunktsbälten för alla sittplatser.
 Avancerade krockkuddar fram för förare och framsätespassagerare  Kompletterande aktiva nackskydd
(AHR) monterade på framsätena
(integrerade i nackskydden)
 Kompletterande sidokrockgardiner (SABIC) som skyddar passager-
arna som sitter på ytterplatserna
vid rutorna på första, andra och
tredje sätesraden.
 Kompletterande sätesmonterade sidokrockkuddar (SAB)
 Energiabsorberande rattstång och ratt
 Knäskydd för passagerare i framsätet
 Säkerhetsbältena i framsätet har bältessträckare som kan öka skyd-
det genom att ta upp de åkandes
energi vid en kollision.
 Alla säkerhetsbälten (förutom föra­ rens) har en automatisk åtstram­
ningsfunktion (ALR), som gör att
bältet kan låsas i ett läge genom att
hela bältet dras ut och sedan juste-
ras för fastsättning av barnstol eller
säkring av stora föremål i sätet.
33

Om barn som är för små för de ordi-
narie säkerhetsbältena ska åka i
fordonet kan säkerhetsbältena eller
ISOFIX­fästena användas för fast-
sättning av barnstol. För ytterligare
information om ISOFIX, se ISOFIX –
fästsystem för barnstolar.
OBS! De avancerade främre
krockkuddarna blåses upp i flera
steg. Detta gör att krockkuddens
uppblåsning kan anpassas till
flera faktorer, bl.a. kraften i, och
typen av kollision.Läs informationen i det här avsnittet
mycket noga. Här får man veta hur man
använder säkerhetssystemet på rätt sätt
för att åka så säkert som möjligt.VARNING!
Vid en kollision kan man skadas
allvarligare om bältena inte är kor-
rekt fastspända. De som åker i
fordonet kan kastas mot inred-
ningen, mot andra passagerare, el-
ler ut ur fordonet. Se alltid till att
samtliga åkande sitter korrekt fast-
spända.Säkerhetsbälte ska användas även av
den som är en utmärkt bilförare, och
även på korta sträckor. Det kan finnas
en dålig förare ute på vägen som kan
orsaka en olycka där även man själv
kan bli inblandad. Det kan inträffa
långt hemifrån eller nära hemmet.
Forskning har visat att bälten räddar
liv, och de kan även minska skadornas
omfattning vid en kollision. De allvar-
ligaste olyckorna inträffar när män­
niskor kastas ur fordonet. Säkerhets­
bältet minskar sannolikheten att
någon ska kastas ut ur fordonet och
risken att skadas genom att slå emot
fordonets inredning. Alla åkande ska
alltid ha säkerhetsbältet fastspänt.
TREPUNKTSBÄLTEN
Alla sittplatser i fordonet är utrustade
med trepunktsbälten.
Bältet i bältesrullen är konstruerat så
att det låser sig vid plötsliga stopp
eller kollisioner. Axelremmen kan
dras ut och in efter behov under nor-
mala förhållanden. Vid en kollision
låses dock bältet vilket minskar ris-
ken för att du ska slå i fordonets in-
redning eller kastas ur.
VARNING!
 Det är mycket farligt att åka i
bagageutrymmet eller utanpå
fordonet. Vid en kollision löper
personer som befinner sig där en
mycket större risk att skadas all-
varligt eller omkomma.
 Ingen som åker med i fordonet får sitta på en plats som saknar säten
eller säkerhetsbälten.
 Se till att alla som åker med i fordonet sitter på ett säte och an-
vänder säkerhetsbälte.
 Det är farligt att använda ett säkerhetsbälte felaktigt. Säker-
hetsbältena är konstruerade att
sitta runt de stora benen i krop-
pen. Där finns de starkaste benen
i kroppen som bäst kan stå emot
kraften från en kollision.
(Fortsättning)
34
