2013 Lancia Voyager Drift- och underhållshandbok (in Swedish)

ZonAvstånd till fordonets bakdel
Röd 0–30 cm
Gul 30 cm–1 m
Grön 1 m eller mer
VARNING!
Föraren måste vara försiktig vid
backning, även om backkamera-
systemet (ParkView®) är igång.
Titta alltid noggrant bakom
fordonet och se upp för fotgängare,
djur, andra fordon, hinder eller
döda vinklar vid backningen.
Föraren ansvarar för omgivningens
säkerhet och måste vara uppmärk­
sam vid backningen. Dålig uppsikt
kan leda till allvarliga skador eller
dödsfall.
FÖRSIKTIGHET!
 För att förhindra skador på
fordonet ska backkamera-
systemet ParkView® endast ses
som ett hjälpmedel vid parkering.
Backkamerasystemet kan inte se
varje föremål eller hinder i din
färdriktning.
 För att skador ej ska uppstå på fordonet ska fordonet köras lång­
samt när backkameran
(ParkView®) används, så att
föraren kan stanna i tid när ett
hinder upptäcks. Föraren bör
titta över axeln ofta vid parkering
med hjälp av ParkView®.
OBS! Om snö, is, lera eller annat
främmande material samlas på
kameralinsen ska linsen rengöras,
sköljas av med vatten och torkas
torr med en mjuk trasa. Täck inte
för linsen. SLÅ PÅ ELLER AV
BACKKAMERAN
(PARKVIEW®) – MED
NAVIGATIONSRADIO
1. Tryck på knappen ”menu”
(meny).
2. Välj programknappen ”system
setup” (systeminställning).
3. Tryck på programknappen ”ca-
mera setup” (kamerainställning).
4. Aktivera eller avaktivera
funktionen backkamera genom att
välja programknappen ”enable rear
camera in reverse” (starta bakre ka-
mera i backläge).
5. Tryck på programknappen ”save”
(spara).
139

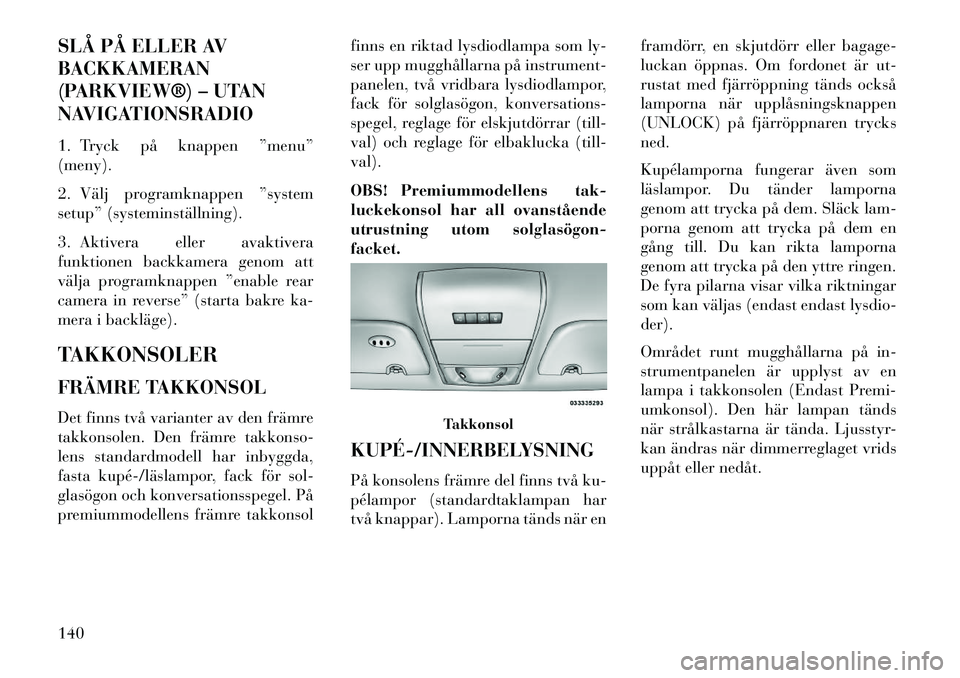

SLÅ PÅ ELLER AV
BACKKAMERAN
(PARKVIEW®) – UTAN
NAVIGATIONSRADIO
1. Tryck på knappen ”menu”
(meny).
2. Välj programknappen ”system
setup” (systeminställning).
3. Aktivera eller avaktivera
funktionen backkamera genom att
välja programknappen ”enable rear
camera in reverse” (starta bakre ka-
mera i backläge).
TAKKONSOLER
FRÄMRE TAKKONSOL
Det finns två varianter av den främre
takkonsolen. Den främre takkonso-
lens standardmodell har inbyggda,
fasta kupé­/läslampor, fack för sol-
glasögon och konversationsspegel. På
premiummodellens främre takkonsolfinns en riktad lysdiodlampa som ly-
ser upp mugghållarna på instrument-
panelen, två vridbara lysdiodlampor,
fack för solglasögon, konversations-
spegel, reglage för elskjutdörrar (till-
val) och reglage för elbaklucka (till-
val).
OBS! Premiummodellens tak-
luckekonsol har all ovanstående
utrustning utom solglasögon­
facket.
KUPÉ­/INNERBELYSNING
På konsolens främre del finns två ku-
pélampor (standardtaklampan har
två knappar). Lamporna tänds när enframdörr, en skjutdörr eller bagage-
luckan öppnas. Om fordonet är ut-
rustat med fjärröppning tänds också
lamporna när upplåsningsknappen
(UNLOCK) på fjärröppnaren trycks
ned.
Kupélamporna fungerar även som
läslampor. Du tänder lamporna
genom att trycka på dem. Släck lam-
porna genom att trycka på dem en
gång till. Du kan rikta lamporna
genom att trycka på den yttre ringen.
De fyra pilarna visar vilka riktningar
som kan väljas (endast endast lysdio-
der).
Området runt mugghållarna på in-
strumentpanelen är upplyst av en
lampa i takkonsolen (Endast Premi-
umkonsol). Den här lampan tänds
när strålkastarna är tända. Ljusstyr-
kan ändras när dimmerreglaget vrids
uppåt eller nedåt.
Takkonsol
140

FACK FÖR SOLGLASÖGON
(FINNS EJ MED
TAKLUCKA)
På den främre takkonsolen finns ett
fack med plats för två par solglas-
ögon.
När facket är stängt, tryck på luck-
spärren för att öppna det.
Luckan skjuts långsamt upp.Från detta läge kan luckan stängas
helt eller om man vrider 3/4 varv och
släpper, ställas in i konversationsspe-
gelläge.
OBS! Från konversationsspegel-
läget kan luckan bara stängas.
Om man vill återgå till helt öppet läge
måste man först stänga luckan och
sedan öppna den genom att trycka på
spärren för att frigöra den.
BAKRE KUPÉ­/
LÄSLAMPOR (för de
versioner/marknader där
denna funktion finns)
I takkonsolen finns två uppsättningar
kupélampor. Lamporna tänds när enframdörr, en skjutdörr eller bagage-
luckan öppnas. Om fordonet är ut-
rustat med fjärröppning tänds också
lamporna när upplåsningsknappen
(UNLOCK) på fjärröppnaren trycks
ned.
Kupélamporna fungerar även som
läslampor. Du tänder lamporna
genom att trycka på dem. Släck lam-
porna genom att trycka på dem en
gång till. Du kan rikta lamporna
genom att trycka på den yttre ringen.
De fyra pilarna visar vilka riktningar
som kan väljas.
Spärr över luckaHelt öppet läge
Läge för konversationsspegel
Läslampor
141

BAKRE TAKKONSOLER
(för de versioner/
marknader där denna
funktion finns)Det bakre takförvaringssystemet finns
i två varianter: med och utan taklucka.En extra lampa på den bakre takkon-
solen lyser upp golvområdet fram för
ökad komfort om läget för kupélampa
är valt.Infälld takbelysning på bakre
konsolen
På den bakre takkonsolen finns en
infälld takbelysning som lyser upp
området runt konsolen. Den här
funktionen ger ytterligare belysnings-
alternativ vid resor och styrs via strål­
kastarreglaget. Se ”Belysning/
halogenlampor – (för de versioner/
marknader där denna funktion
finns)” i ”Lär känna fordonet” för
mer information.
ELSOLLUCKA (för
versioner/marknader där
denna finns)
Reglaget för elsolluckan sitter mellan
solskydden i takkonsolen.
VARNING!
 Lämna aldrig barn utan tillsyn i
fordonet med nyckeln i tänd­
ningslåset. Tänk på att passager-
are, och då särskilt barn, kan
fastna och klämmas i solluckan
när elreglaget används. Om nå­
gon kläms fast kan det orsaka
allvarliga skador eller dödsfall.
 Om en kollision inträffar är det större risk att kastas ut ur
fordonet om solluckan är öppen.
Du kan bli allvarligt skadad eller
dödad. Använd alltid säkerhets­
bältet och se till att alla passager-
are också är fastspända.
 Låt inte små barn hantera sol- luckan. Stick inte ut fingrar eller
andra kroppsdelar, eller föremål
genom takluckan. Det kan leda
till personskador.
ÖPPNA SOLLUCKAN –
SNABBÖPPNING
Tryck reglaget bakåt och släpp upp
det inom en halv sekund. Då öppnas
solluckan automatiskt oavsett
position. Solluckan öppnas helt och
Takkonsol
1 – DVD
1
5 – Förvaring
2 – Bakre HVAC
(värme, ventilation,
AC) 6 – DVD
1
3 – Innerbelysning 7 – Innerbelysning
4 – Förvaring 8 – Infälld takbe-
lysning1(för de versioner/marknader där
denna finns)
Reglage för elmanövrerad sollucka
142

stannar automatiskt. Det här kallas
"snabböppning". Vid snabböppning
leder varje manövrering av solluckans
reglage till att solluckan stannar.
ÖPPNA TAKLUCKAN –
MANUELLT LÄGE
Öppna solluckan genom att trycka in
reglaget och trycka det bakåt tills
luckan är helt öppen. Om reglaget
släpps stannar luckan i det läge den
då befinner sig, tills reglaget åter
trycks in och hålls tryckt bakåt.
STÄNGA SOLLUCKAN –
SNABBSTÄNGNING
Tryck reglaget framåt och släpp upp
det inom en halv sekund så stängs
takluckan automatiskt oavsett
position. Takluckan stängs helt och
stannar sedan automatiskt. Det här
kallas ”snabbstängning”. Om du rör
vid solluckans reglage under pågå­
ende snabbstängning stoppas sol-
luckan.STÄNGA SOLLUCKAN –
MANUELLT LÄGE
Stäng solluckan genom att trycka in
reglaget och hålla det tryckt framåt.
Om reglaget släpps stannar luckan i
det läge den då befinner sig, tills reg-
laget åter trycks in och hålls tryckt
framåt.
KLÄMSKYDDSFUNKTION
Den här funktionen upptäcker hinder
i solluckans öppning i samband med
snabbstängning. Om ett hinder upp-
täcks i takluckans väg dras takluckan
automatiskt tillbaka. Avlägsna hind-
ret om det här inträffar. Utför sedan
snabbstängning genom att trycka reg-
laget framåt och sedan släppa det.
OBS! Om tre på varandra följ­
ande försök att stänga solluckan
resulterar i att klämskyddsfunk­
tionen aktiveras, blir det fjärde
stängningsförsöket en manuell
stängning med klämskyddet satt
ur funktion.SNABBVENTILATIONS-
LÄGE
Om "Vent"-knappen trycks ner och
sedan släpps öppnas solluckan i ven-
tilationsläge. Det här kallas "snabb-
ventilation" och kan användas oav-
sett solluckans läge. Vid
snabbventilation leder varje manöv­
rering av solluckans reglage till att
solluckan stannar.
ANVÄNDA SOLSKYDDET
Solskyddet kan öppnas manuellt. Sol-
skyddet öppnas dock automatiskt när
solluckan öppnas.
OBS! Solskyddet kan inte stängas
om solluckan är öppen.
VINDRESONANS
Vindresonans kan beskrivas som ett
tryck över öronen eller ett helikopter-
liknande ljud i öronen. Vindresonans
kan uppstå i fordonet om rutorna eller
solluckan (för de versioner/
marknader där denna funktion finns)
är helt eller delvis öppna i vissa posi-
tioner. Det är helt normalt och kan
143

minimeras. Om vindresonansen upp-
står när en bakruta är öppen, kan
man minska resonansen genom att
även öppna en framruta. Om reso-
nansen uppstår när solluckan är öp­
pen, ändra solluckans öppning eller
öppna en ruta. Då minskar resonan-
sen.
UNDERHÅLL AV
TAKLUCKAN
Torka av glaset med en mjuk trasa
och ett rengöringsmedel utan slipme-
del.
MANÖVRERING NÄR
TÄNDNINGEN ÄR
AVSTÄNGD
För fordon som inte har elektro-
nisk informationspanel (EVIC)
Den elmanövrerade takluckan förblir
aktiverad under 45 sekunder efter det
att tändningslåset vridits till LOCK-
läget. Om någon av framdörrarna
öppnas avbryts funktionen.För fordon som har EVIC
Den elmanövrerade solluckans reg-
lage är aktivt i upp till tio minuter
efter att tändningslåset vridits till
LOCK­läget. Om någon av framdör-
rarna öppnas avbryts funktionen.
SOLLUCKAN HELT
STÄNGD
Tryck reglaget framåt och släpp det
för att kontrollera att solluckan är
helt stängd.
ELUTTAG
Två 12 V (13 A) eluttag sitter på
instrumentpanelens nedre del bredvid
det öppna förvaringsfacket. Uttaget
på förarsidan styrs av tändningslåset
och uttaget på passagerarsidan är an-
slutna direkt till batteriet. Eluttaget
på förarsidan kan också användas
som en konventionell cigarrettändare
(för de versioner/marknader där rök­
utrustningspaketet finns som tillval).
FÖRSIKTIGHET!
 Överskrid inte max.-effekten 160
W (13 A) vid 12 V. Om effekten
160 W (13 A) överskrids måste
säkringen som skyddar systemet
bytas.
 Eluttagen är konstruerade enbart för kontakter till extratillbehör.
Andra föremål får inte föras in i
eluttagen eftersom det skadar ut-
tagen och säkringen går sönder.
Felaktig användning av eluttaget
kan orsaka skador som inte täcks
av nybilsgarantin.
Ett uttag på den löstagbara golvkon-
solen (för de versioner/marknader
där denna funktion finns) delar
Uttag på Instrumentpanelen
144

säkring med den nedre uttaget på in-
strumentpanelen och är också anslu-
tet till batteriet. Överskrid inte ett
sammanlagt maximalt strömuttag om
160 W (13 A) för eluttaget på nedre
instrumentpanelen och på den löstag­
bara golvkonsolen.
På fordon utrustade med extrakonsol
är eluttagen placerade under det bort-
tagbara locket. Tryck ned och skjut
locket mot instrumentpanelen för att
komma åt eluttagen.Vart och ett av dessa uttag har en
kapacitet av 160 W (13 A). Överskrid
inte160 W (13 A) för något av dessa
uttag.
På uttagen finns skyddslock med
nyckel- eller batterisymboler som vi-
sar vilken elförsörjning som används.
Det nedre eluttaget på instrumentpa-
nelen matas direkt av batteriet. Om
en apparat ansluts här kan det ladda
ur batteriet och/eller hindra motorn
från att starta.
VARNING!
Försiktighetsåtgärder för att und-
vika allvarlig personskada eller
dödsfall:
 Endast utrustning som är avsedd
för användning i den här typen av
uttag får användas i 12-
voltsuttagen.
 Vidrör inte uttaget med våta hän­ der.
 Stäng luckan när uttaget inte an- vänds och när fordonet körs.
(Fortsättning)
Uttag i extrakonsol
Uttag i extrakonsol
Säkringar för eluttag
1 – M7 säkring 20 A gul eluttag
2 – M6 säkring 20 A gul cigarettänd­
are instrumentpanel
3 – M36 säkring 20 A gul eluttag
instrumentpanel eller med konsol
145

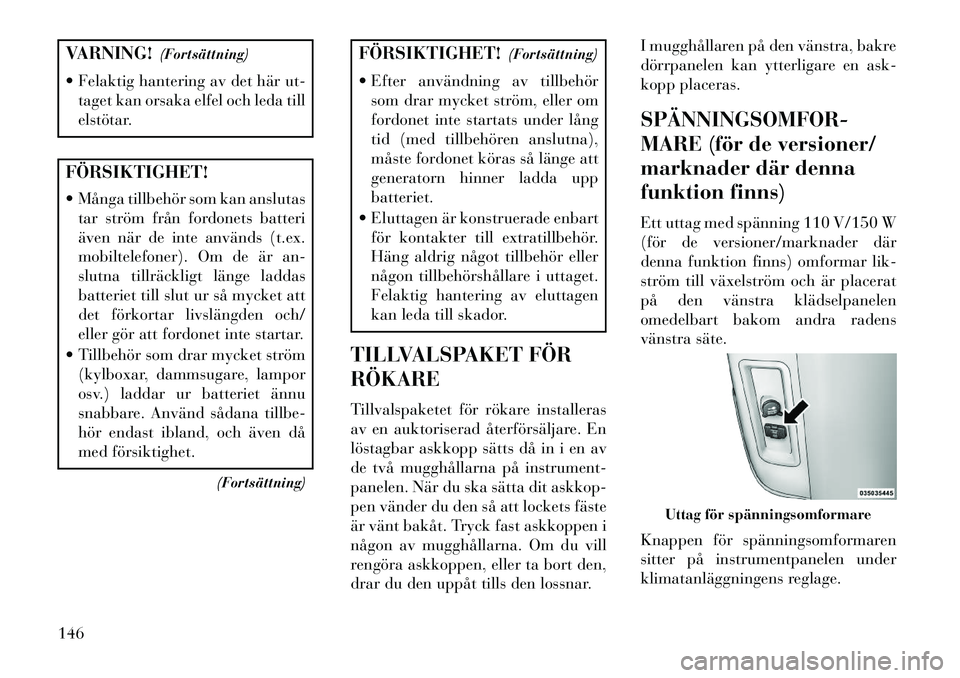

VARNING!(Fortsättning)
 Felaktig hantering av det här ut- taget kan orsaka elfel och leda till
elstötar.FÖRSIKTIGHET!
 Många tillbehör som kan anslutastar ström från fordonets batteri
även när de inte används (t.ex.
mobiltelefoner). Om de är an-
slutna tillräckligt länge laddas
batteriet till slut ur så mycket att
det förkortar livslängden och/
eller gör att fordonet inte startar.
 Tillbehör som drar mycket ström (kylboxar, dammsugare, lampor
osv.) laddar ur batteriet ännu
snabbare. Använd sådana tillbe-
hör endast ibland, och även då
med försiktighet.
(Fortsättning)
FÖRSIKTIGHET! (Fortsättning)
 Efter användning av tillbehör som drar mycket ström, eller om
fordonet inte startats under lång
tid (med tillbehören anslutna),
måste fordonet köras så länge att
generatorn hinner ladda upp
batteriet.
 Eluttagen är konstruerade enbart för kontakter till extratillbehör.
Häng aldrig något tillbehör eller
någon tillbehörshållare i uttaget.
Felaktig hantering av eluttagen
kan leda till skador.
TILLVALSPAKET FÖR
RÖKARE
Tillvalspaketet för rökare installeras
av en auktoriserad återförsäljare. En
löstagbar askkopp sätts då in i en av
de två mugghållarna på instrument-
panelen. När du ska sätta dit askkop-
pen vänder du den så att lockets fäste
är vänt bakåt. Tryck fast askkoppen i
någon av mugghållarna. Om du vill
rengöra askkoppen, eller ta bort den,
drar du den uppåt tills den lossnar. I mugghållaren på den vänstra, bakre
dörrpanelen kan ytterligare en ask-
kopp placeras.
SPÄNNINGSOMFOR­
MARE (för de versioner/
marknader där denna
funktion finns)
Ett uttag med spänning 110 V/150 W
(för de versioner/marknader där
denna funktion finns) omformar lik-
ström till växelström och är placerat
på den vänstra klädselpanelen
omedelbart bakom andra radens
vänstra säte.
Knappen för spänningsomformaren
sitter på instrumentpanelen under
klimatanläggningens reglage.
Uttag för spänningsomformare
146
