2013 FIAT FREEMONT Betriebsanleitung (in German)

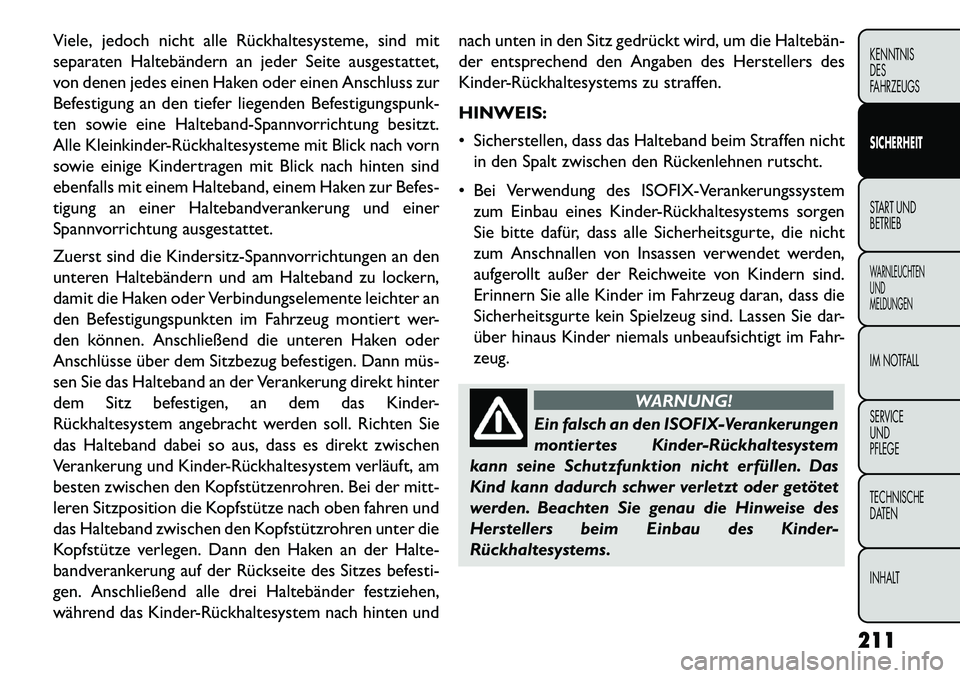

Viele, jedoch nicht alle Rückhaltesysteme, sind mit
separaten Haltebändern an jeder Seite ausgestattet,
von denen jedes einen Haken oder einen Anschluss zur
Befestigung an den tiefer liegenden Befestigungspunk-
ten sowie eine Halteband-Spannvorrichtung besitzt.
Alle Kleinkinder-Rückhaltesysteme mit Blick nach vorn
sowie einige Kindertragen mit Blick nach hinten sind
ebenfalls mit einem Halteband, einem Haken zur Befes-
tigung an einer Haltebandverankerung und einer
Spannvorrichtung ausgestattet.
Zuerst sind die Kindersitz-Spannvorrichtungen an den
unteren Haltebändern und am Halteband zu lockern,
damit die Haken oder Verbindungselemente leichter an
den Befestigungspunkten im Fahrzeug montiert wer-
den können. Anschließend die unteren Haken oder
Anschlüsse über dem Sitzbezug befestigen. Dann müs­
sen Sie das Halteband an der Verankerung direkt hinter
dem Sitz befestigen, an dem das Kinder-
Rückhaltesystem angebracht werden soll. Richten Sie
das Halteband dabei so aus, dass es direkt zwischen
Verankerung und Kinder-Rückhaltesystem verläuft, am
besten zwischen den Kopfstützenrohren. Bei der mitt-
leren Sitzposition die Kopfstütze nach oben fahren und
das Halteband zwischen den Kopfstützrohren unter die
Kopfstütze verlegen. Dann den Haken an der Halte-
bandverankerung auf der Rückseite des Sitzes befesti-
gen. Anschließend alle drei Haltebänder festziehen,
während das Kinder-Rückhaltesystem nach hinten undnach unten in den Sitz gedrückt wird, um die Haltebän­
der entsprechend den Angaben des Herstellers des
Kinder-Rückhaltesystems zu straffen.
HINWEIS:
 Sicherstellen, dass das Halteband beim Straffen nicht
in den Spalt zwischen den Rückenlehnen rutscht.
 Bei Verwendung des ISOFIX-Verankerungssystem zum Einbau eines Kinder-Rückhaltesystems sorgen
Sie bitte dafür, dass alle Sicherheitsgurte, die nicht
zum Anschnallen von Insassen verwendet werden,
aufgerollt außer der Reichweite von Kindern sind.
Erinnern Sie alle Kinder im Fahrzeug daran, dass die
Sicherheitsgurte kein Spielzeug sind. Lassen Sie dar-
über hinaus Kinder niemals unbeaufsichtigt im Fahr-
zeug.
WARNUNG!
Ein falsch an den ISOFIX-Verankerungen
m
ontiertes Kinder­Rückhaltesystem
kann seine Schutzfunktion nicht erfüllen. Das
Kind kann dadurch schwer verletzt oder getötet
werden. Beachten Sie genau die Hinweise des
Herstellers beim Einbau des Kinder-
Rückhaltesystems.
211
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

ZUSÄTZLICHES RÜCKHALTESYSTEM
(SRS) – AIRBAGS
Ihr Fahrzeug ist mit je einem erweiterten Front-Airbag
für Fahrer und Beifahrer als zusätzliches Rückhaltesys-
tem zu den Sicherheitsgurten ausgestattet. Der erwei-
terte Fahrer-Front-Airbag ist in der Lenkradmitte ein-
gebaut. Der erweiterte Beifahrer-Front-Airbag ist über
dem Handschuhfach in die Instrumententafel inte-
griert. In die Abdeckungen der Airbags ist die Auf-
schrift SRS AIRBAG eingeprägt.(abb. 134)HINWEIS:
Die erweiterten Front-Airbags für Fah-
rer und Beifahrer entsprechen den neuen Vorschriften
für erweiterte Airbags.
Die erweiterten Front-Airbags sind mit einem mehr-
stufigen Gasgenerator ausgestattet. So kann der Airbag
in Abhängigkeit von verschiedenen Faktoren, wie bei-
spielsweise der Schwere und Art des Aufpralls, mit
unterschiedlicher Stärke aufgeblasen werden.
Dieses Fahrzeug kann mit einem Fahrer- und/oder
Beifahrer-Gurtschlossschalter ausgestattet sein, mit
dem festgestellt wird, ob der Fahrer- und/oder der
Beifahrer-Sicherheitsgurt angelegt sind. Der Gurt-
schlossschalter kann die Aufblasgeschwindigkeit der
erweiterten Front-Airbags steuern.
Dieses Fahrzeug ist mit zusätzlichen Seiten-Airbags
(Supplemental Side Airbag Inflatable Curtains = SA-
BIC) ausgestattet, um den Fahrer, den Beifahrer sowie
alle Insassen zu schützen, die an einem Fenster sitzen.
Die Seiten-Airbags befinden sich über den Seitenfens-
tern und ihre Abdeckungen sind wie folgt beschriftet:
SRS AIRBAG.
Dieses Fahrzeug ist mit zusätzlichen in den Sitzen
eingebauten Seiten-Airbags (SAB) ausgestattet. Die zu-
sätzlichen in den Sitz eingebauten Seiten-Airbags sind
mit einer auf der Außenseite des jeweiligen Sitzes

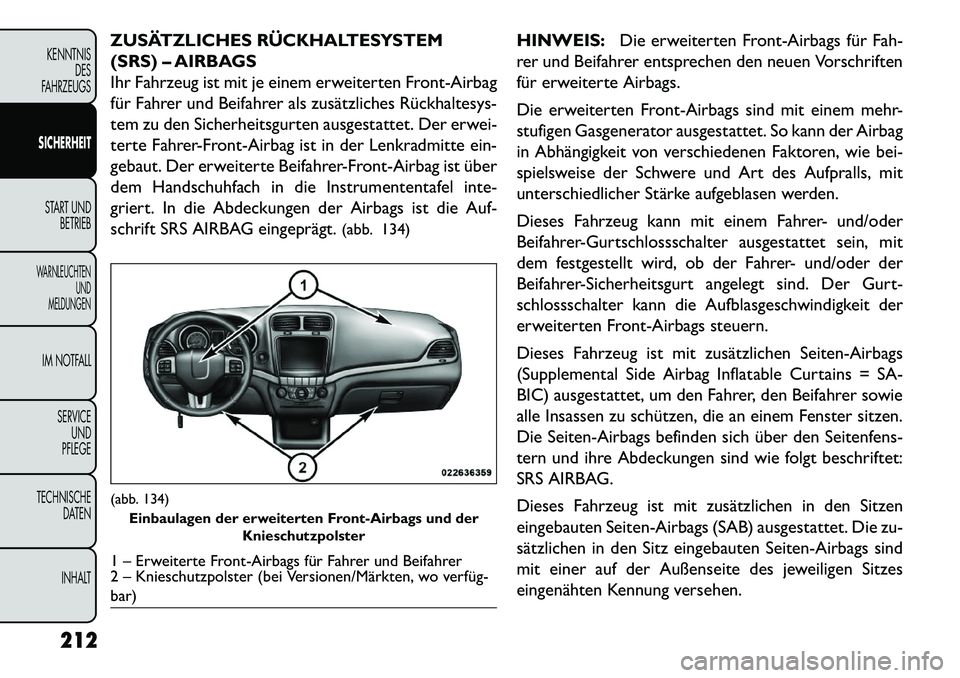

eingenähten Kennung versehen.(abb. 134) Einbaulagen der erweiterten Front-Airbags und der Knieschutzpolster1 – Erweiterte Front-Airbags für Fahrer und Beifahrer
2 – Knieschutzpolster (bei Versionen/Märkten, wo verfüg­
bar)
212
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

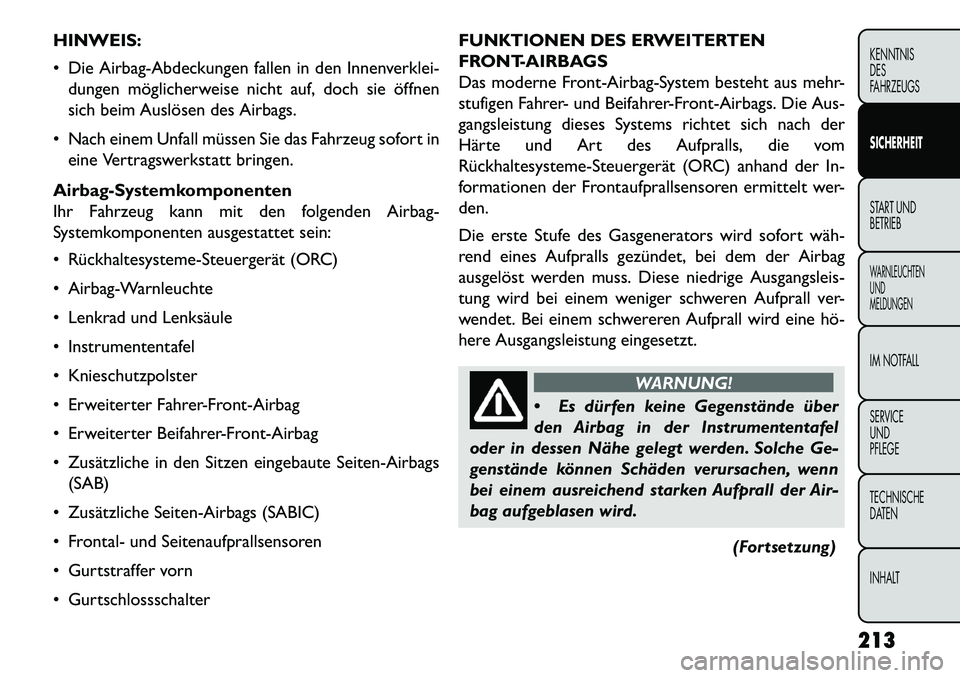

HINWEIS:
 Die Airbag-Abdeckungen fallen in den Innenverklei-dungen möglicherweise nicht auf, doch sie öffnen
sich beim Auslösen des Airbags.
 Nach einem Unfall müssen Sie das Fahrzeug sofort in eine Vertragswerkstatt bringen.
Airbag-Systemkomponenten
Ihr Fahrzeug kann mit den folgenden Airbag-
Systemkomponenten ausgestattet sein:
 Rückhaltesysteme-Steuergerät (ORC)
 Airbag-Warnleuchte
 Lenkrad und Lenksäule
 Instrumententafel
 Knieschutzpolster
 Erweiterter Fahrer-Front-Airbag
 Erweiterter Beifahrer-Front-Airbag
 Zusätzliche in den Sitzen eingebaute Seiten-Airbags (SAB)
 Zusätzliche Seiten-Airbags (SABIC)
 Frontal- und Seitenaufprallsensoren
 Gurtstraffer vorn
 Gurtschlossschalter FUNKTIONEN DES ERWEITERTEN
FRONT-AIRBAGS
Das moderne Front-Airbag-System besteht aus mehr-
stufigen Fahrer- und Beifahrer-Front-Airbags. Die Aus-
gangsleistung dieses Systems richtet sich nach der
Härte und Art des Aufpralls, die vom
Rückhaltesysteme-Steuergerät (ORC) anhand der In-
formationen der Frontaufprallsensoren ermittelt wer-
den.
Die erste Stufe des Gasgenerators wird sofort wäh­
rend eines Aufpralls gezündet, bei dem der Airbag
ausgelöst werden muss. Diese niedrige Ausgangsleis-
tung wird bei einem weniger schweren Aufprall ver-
wendet. Bei einem schwereren Aufprall wird eine hö­
here Ausgangsleistung eingesetzt.
WARNUNG!
 Es
dürfen keine Gegenstände über
den Airbag in der Instrumententafel
oder in dessen Nähe gelegt werden. Solche Ge-
genstände können Schäden verursachen, wenn
bei einem ausreichend starken Aufprall der Air-
bag aufgeblasen wird.
(Fortsetzung)
213
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

(Fortsetzung)
 Bringen Sie keinerlei Aufkleber o. Ä. auf den
Abdeckungen der Airbags an.Versuchen Sie nicht ,
die Airbag-Abdeckungen zu entfernen. Dadurch
können die Airbags beschädigt werden und Sie
können bei einer Kollision verletzt werden, da die
Airbags möglicherweise nicht mehr funktionie-
ren. Die Abdeckungen der Airbags öffnen sich nur
im Fall einer Airbag-Auslösung.
 Die Knieschutzpolster dürfen nicht angebohrt ,
aufgeschnitten oder auf andere Weise manipu-
liert werden.
 Befestigen Sie kein Kraftfahrzeug-Zubehör
wie Warnleuchten, Autoradios, Funkgeräte usw.
an den Knieschutzpolstern.
Zusätzliche in den Sitzen eingebaute
Seiten-Airbags (SAB)
Zusätzliche in den Sitzen eingebaute Seiten-Airbags
können den Insassen bei einem Seitenaufprall einen
noch besseren Schutz bieten. Die zusätzlichen in den
Sitz eingebauten Seiten-Airbags sind mit einer auf der
Außenseite des jeweiligen Sitzes eingenähten Kennung
versehen. (abb. 135)
Wenn der Airbag zündet, bricht er die Naht zwischen
Vorder- und Seitenteil der Sitzverkleidung auf. Jeder
Airbag zündet unabhängig; ein linker seitlicher Aufprall zündet nur den linken Airbag und ein rechter seitlicher
Aufprall zündet nur den rechten Airbag.
Zusätzlicher Seiten-Airbag (SABIC)
Neben der Karosserie können Seiten-Airbags bei ei-
nem Seitenaufprall und bei einem Überschlag des Fahr-
zeugs den Insassen auf den äußeren Sitzplätzen zusätz­
lichen Schutz bieten. Jeder Airbag verfügt in Kopfhöhe
der außen sitzenden Insassen über Kammern, die sich
bei einem Seitenaufprall entfalten und dadurch die
Gefahr von Kopfverletzungen senken. Die Seiten-
Airbags entfalten sich nach unten und decken beide
Fenster auf der Aufprallseite ab. (abb. 136)

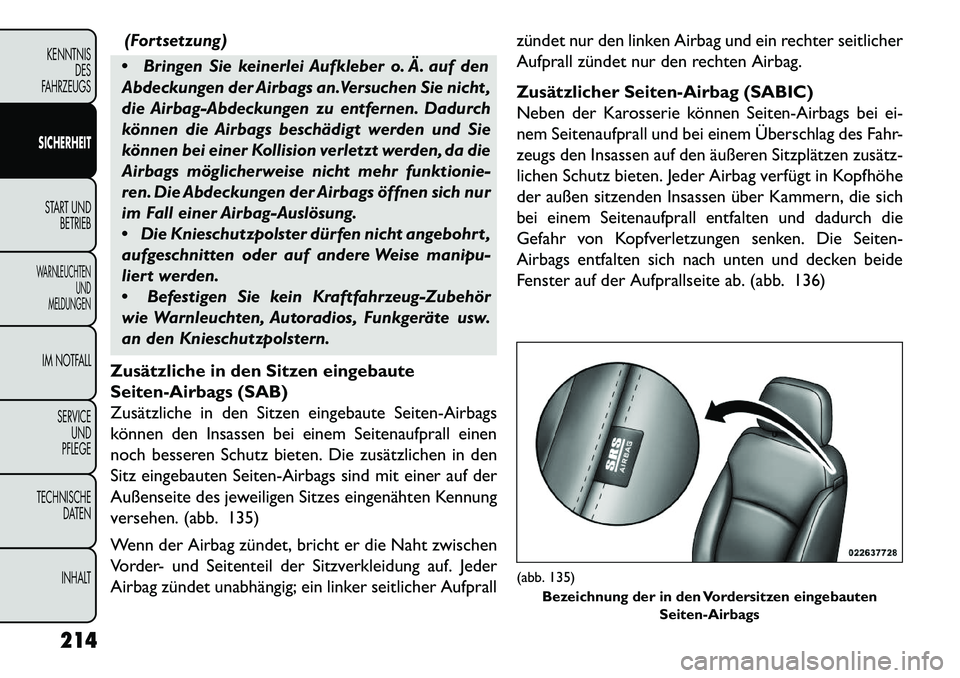

(abb. 135)
Bezeichnung der in den Vordersitzen eingebauten Seiten-Airbags
214
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

HINWEIS:
 Falls sich das Fahrzeug überschlägt, werden mögli­cherweise die Gurtstraffer und/oder die Seiten-
Airbags (SAB und SABIC) auf beiden Seiten des
Fahrzeugs ausgelöst.
 Die Airbag-Abdeckungen fallen in den Innenverklei- dungen möglicherweise nicht auf, doch sie öffnen
sich beim Auslösen des Airbags.
 Wenn Ihr Abstand zu den SAB- und SABIC-Airbags während der Auslösung zu klein ist, könnten Sie sich
ernsthaft verletzen oder getötet werden.
Das System beinhaltet Seitenaufprallsensoren, die so
kalibriert sind, dass sie die SAB- und SABIC-Airbags bei einem Aufprall auslösen, der den Schutz der Insassen
durch die Airbags erfordert.
WARNUNG!
 Da
Ihr Fahrzeug mit zusätzlichen
Seiten-Airbags (SABIC) ausgestattet ist ,
dürfen Sie auf keinen Fall irgendwelches Zubehör
einbauen lassen, durch das das Dach verändert
wird. Dazu zählt auch der Einbau eines Glas-
dachs in Ihr Fahrzeug. Keine Dachgepäckträger
anbringen, die dauerhafte Befestigungen
(Schrauben) zum Einbau in ein Fahrzeugdach
erfordern. Bringen Sie im Fahrzeugdach keine
Bohrungen an.
 Wenn Ihr Fahrzeug mit zusätzlichen Seiten-
Airbags ausgerüstet ist , dürfen Gepäck oder La-
dung nicht so hoch gestapelt werden, dass sie die
Entfaltung der Seiten-Airbags behindern. Der Be-
reich der Seiten-Airbags muss frei von allen Hin-
dernissen bleiben.
 Verwenden Sie keine zusätzlichen Sitzbezüge
und legen Sie keine Gegenstände zwischen sich
und die Seiten-Airbags. Die Entfaltung des Air-
bags kann dadurch behindert werden und/oder
die Gegenstände können gegen Sie gedrückt wer-
den und schwere Verletzungen verursachen.

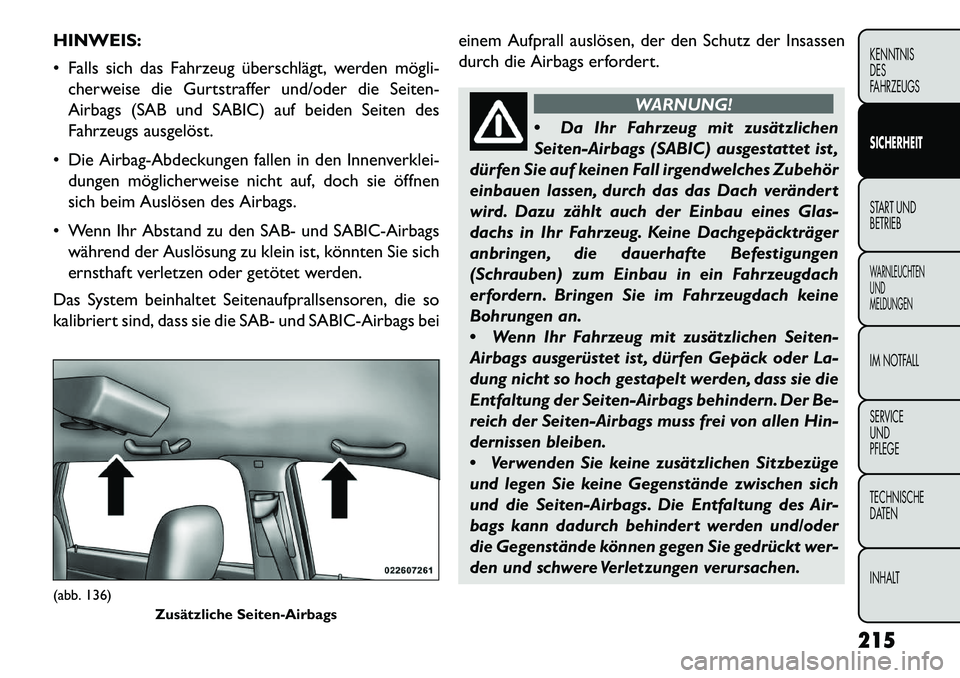

(abb. 136) Zusätzliche Seiten-Airbags
215
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

Knieschutzpolster
Die Knieschutzpolster schützen die Knie von Fahrer
und Beifahrer und sorgen dafür, dass sie sich in einer
Position befinden, in der die erweiterten Front-Airbags
die beste Schutzwirkung haben.
Zusammen mit der Knieschutzpolsterung bilden die
erweiterten Front-Airbags den bestmöglichen Schutz
vor Verletzungen für Fahrer und Beifahrer. Die Seiten-
Airbags tragen gemeinsam mit den Sicherheitsgurten
zu einem verbesserten Schutz der Fahrzeuginsassen
bei.
Mithilfe einiger einfacher Maßnahmen können Sie die
Verletzungsgefahr durch einen ausgelösten Airbag auf
ein Minimum reduzieren:
Kinder bis 12 Jahre müssen während der Fahrt immer
hinten sitzen und angeschnallt sein.
WARNUNG!
Kinder­Rückhaltesysteme, in denen das
Kin
d mit Blickrichtung nach hinten un-
tergebracht wird, dürfen niemals auf dem Vorder-
sitz eines Fahrzeugs mit erweitertem Front-
Airbag montiert werden. Bei Auslösung des
Beifahrer-Airbags besteht die Gefahr, dass der
Airbag dem Kind schwere oder sogar lebensge-
fährliche Verletzungen zufügt . Kinder, die zum Anlegen des normalen Sicherheitsgurts
im Fahrzeug noch zu klein sind (siehe Abschnitt über
Kinder-Rückhaltesysteme), sind auf dem Rücksitz in
den entsprechenden Kinder-Rückhaltesystemen oder
mithilfe von Sitzerhöhungskissen zu sichern. Ältere
Kinder, die für Kinder-Rückhaltesysteme oder Sitzer-
höhungskissen bereits zu groß sind, sind mit dem nor-
malen Dreipunkt-Sicherheitsgurt auf dem Rücksitz an-
zuschnallen. Kindern niemals erlauben, den
Schultergurt hinter dem Rücken oder unter dem Arm
zu tragen.
Beachten Sie beim Einbau des Kinder-
Rückhaltesystems die Hinweise des Herstellers genau,
um die optimale Schutzwirkung sicherzustellen.
Während der Fahrt müssen alle Insassen immer alters-
gerecht gesichert bzw. angeschnallt sein.
Fahrer- und Beifahrersitz so weit wie jeweils sinnvoll
nach hinten schieben, um den erweiterten Front-
Airbags ausreichend Entfaltungsraum zu geben.
Nicht gegen die Tür oder das Fenster lehnen. Wenn Ihr
Fahrzeug mit Seiten-Airbags ausgestattet ist und diese
ausgelöst werden, blasen sich die Airbags mit Gewalt in
den Spalt zwischen Ihnen und der Tür.
216
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

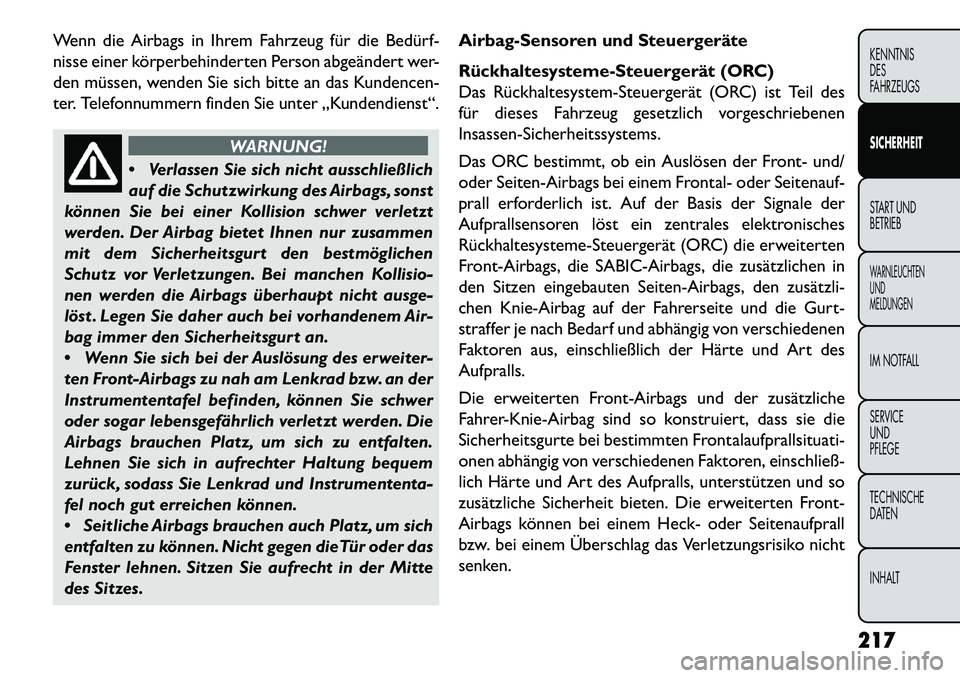

Wenn die Airbags in Ihrem Fahrzeug für die Bedürf-
nisse einer körperbehinderten Person abgeändert wer-
den müssen, wenden Sie sich bitte an das Kundencen-
ter. Telefonnummern finden Sie unter „Kundendienst“.
WARNUNG!
 V
erlassen Sie sich nicht ausschließlich
auf die Schutzwirkung des Airbags, sonst
können Sie bei einer Kollision schwer verletzt
werden. Der Airbag bietet Ihnen nur zusammen
mit dem Sicherheitsgurt den bestmöglichen
Schutz vor Verletzungen. Bei manchen Kollisio-
nen werden die Airbags überhaupt nicht ausge-
löst . Legen Sie daher auch bei vorhandenem Air-
bag immer den Sicherheitsgurt an.
 Wenn Sie sich bei der Auslösung des erweiter-
ten Front-Airbags zu nah am Lenkrad bzw. an der
Instrumententafel befinden, können Sie schwer
oder sogar lebensgefährlich verletzt werden. Die
Airbags brauchen Platz, um sich zu entfalten.
Lehnen Sie sich in aufrechter Haltung bequem
zurück, sodass Sie Lenkrad und Instrumententa-
fel noch gut erreichen können.
 Seitliche Airbags brauchen auch Platz, um sich
entfalten zu können. Nicht gegen die Tür oder das
Fenster lehnen. Sitzen Sie aufrecht in der Mitte
des Sitzes. Airbag-Sensoren und Steuergeräte
Rückhaltesysteme-Steuergerät (ORC)
Das Rückhaltesystem-Steuergerät (ORC) ist Teil des
für dieses Fahrzeug gesetzlich vorgeschriebenen
Insassen-Sicherheitssystems.
Das ORC bestimmt, ob ein Auslösen der Front- und/
oder Seiten-Airbags bei einem Frontal- oder Seitenauf-
prall erforderlich ist. Auf der Basis der Signale der
Aufprallsensoren löst ein zentrales elektronisches
Rückhaltesysteme-Steuergerät (ORC) die erweiterten
Front-Airbags, die SABIC-Airbags, die zusätzlichen in
den Sitzen eingebauten Seiten-Airbags, den zusätzli­
chen Knie-Airbag auf der Fahrerseite und die Gurt-
straffer je nach Bedarf und abhängig von verschiedenen
Faktoren aus, einschließlich der Härte und Art des
Aufpralls.
Die erweiterten Front-Airbags und der zusätzliche
Fahrer-Knie-Airbag sind so konstruiert, dass sie die
Sicherheitsgurte bei bestimmten Frontalaufprallsituati-
onen abhängig von verschiedenen Faktoren, einschließ-
lich Härte und Art des Aufpralls, unterstützen und so
zusätzliche Sicherheit bieten. Die erweiterten Front-
Airbags können bei einem Heck- oder Seitenaufprall
bzw. bei einem Überschlag das Verletzungsrisiko nicht
senken.
217
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

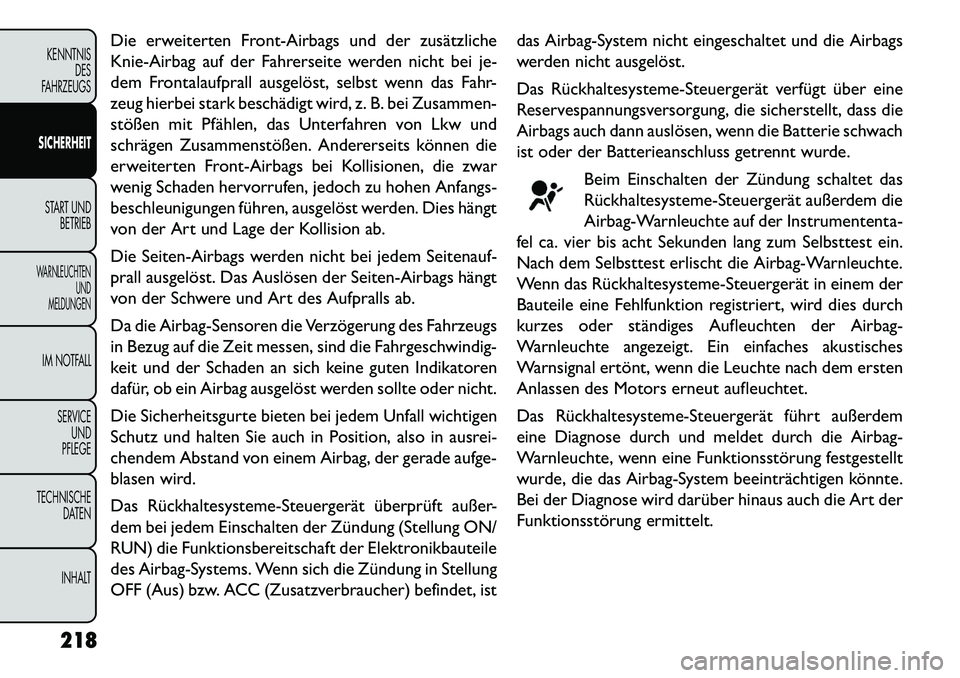

Die erweiterten Front-Airbags und der zusätzliche
Knie-Airbag auf der Fahrerseite werden nicht bei je-
dem Frontalaufprall ausgelöst, selbst wenn das Fahr-
zeug hierbei stark beschädigt wird, z. B. bei Zusammen-
stößen mit Pfählen, das Unterfahren von Lkw und
schrägen Zusammenstößen. Andererseits können die
erweiterten Front-Airbags bei Kollisionen, die zwar
wenig Schaden hervorrufen, jedoch zu hohen Anfangs-
beschleunigungen führen, ausgelöst werden. Dies hängt
von der Art und Lage der Kollision ab.
Die Seiten-Airbags werden nicht bei jedem Seitenauf-
prall ausgelöst. Das Auslösen der Seiten-Airbags hängt
von der Schwere und Art des Aufpralls ab.
Da die Airbag-Sensoren die Verzögerung des Fahrzeugs
in Bezug auf die Zeit messen, sind die Fahrgeschwindig-
keit und der Schaden an sich keine guten Indikatoren
dafür, ob ein Airbag ausgelöst werden sollte oder nicht.
Die Sicherheitsgurte bieten bei jedem Unfall wichtigen
Schutz und halten Sie auch in Position, also in ausrei-
chendem Abstand von einem Airbag, der gerade aufge-
blasen wird.
Das Rückhaltesysteme-Steuergerät überprüft außer-
dem bei jedem Einschalten der Zündung (Stellung ON/
RUN) die Funktionsbereitschaft der Elektronikbauteile
des Airbag-Systems. Wenn sich die Zündung in Stellung
OFF (Aus) bzw. ACC (Zusatzverbraucher) befindet, istdas Airbag-System nicht eingeschaltet und die Airbags
werden nicht ausgelöst.
Das Rückhaltesysteme-Steuergerät verfügt über eine
Reservespannungsversorgung, die sicherstellt, dass die
Airbags auch dann auslösen, wenn die Batterie schwach
ist oder der Batterieanschluss getrennt wurde.
Beim Einschalten der Zündung schaltet das
Rückhaltesysteme-Steuergerät außerdem die
Airbag-Warnleuchte auf der Instrumententa-
fel ca. vier bis acht Sekunden lang zum Selbsttest ein.
Nach dem Selbsttest erlischt die Airbag-Warnleuchte.
Wenn das Rückhaltesysteme-Steuergerät in einem der
Bauteile eine Fehlfunktion registriert, wird dies durch
kurzes oder ständiges Aufleuchten der Airbag-
Warnleuchte angezeigt. Ein einfaches akustisches
Warnsignal ertönt, wenn die Leuchte nach dem ersten
Anlassen des Motors erneut aufleuchtet.
Das Rückhaltesysteme-Steuergerät führt außerdem
eine Diagnose durch und meldet durch die Airbag-
Warnleuchte, wenn eine Funktionsstörung festgestellt
wurde, die das Airbag-System beeinträchtigen könnte.
Bei der Diagnose wird darüber hinaus auch die Art der
Funktionsstörung ermittelt.
218KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT
