2013 FIAT FREEMONT Betriebsanleitung (in German)

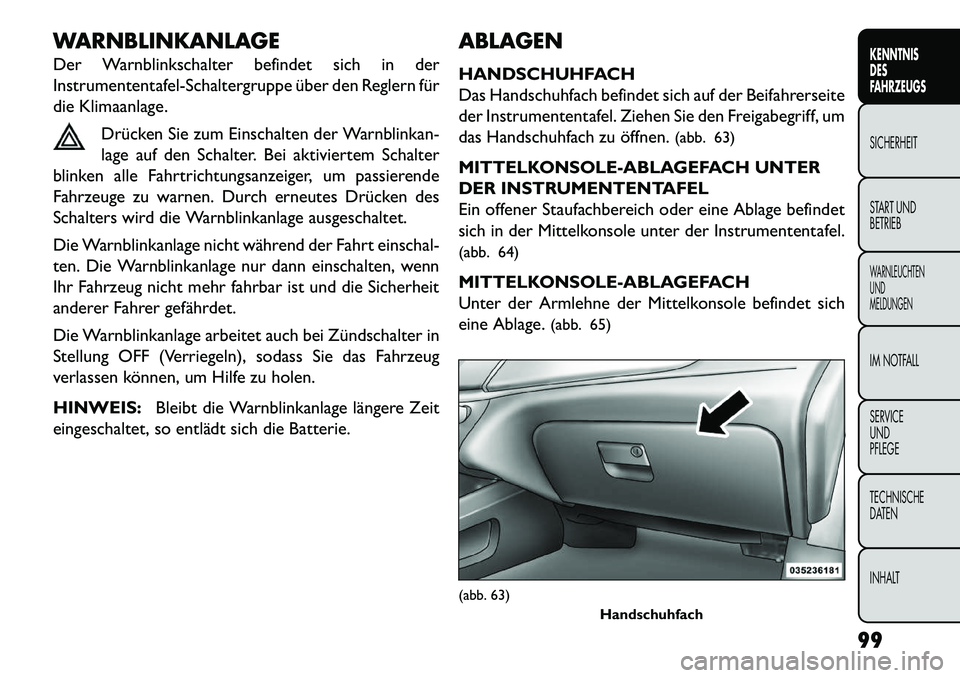

WARNBLINKANLAGE
Der Warnblinkschalter befindet sich in der
Instrumententafel-Schaltergruppe über den Reglern für
die Klimaanlage.Drücken Sie zum Einschalten der Warnblinkan-
lage auf den Schalter. Bei aktiviertem Schalter
blinken alle Fahrtrichtungsanzeiger, um passierende
Fahrzeuge zu warnen. Durch erneutes Drücken des
Schalters wird die Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der Fahrt einschal-
ten. Die Warnblinkanlage nur dann einschalten, wenn
Ihr Fahrzeug nicht mehr fahrbar ist und die Sicherheit
anderer Fahrer gefährdet.
Die Warnblinkanlage arbeitet auch bei Zündschalter in
Stellung OFF (Verriegeln), sodass Sie das Fahrzeug
verlassen können, um Hilfe zu holen.
HINWEIS: Bleibt die Warnblinkanlage längere Zeit
eingeschaltet, so entlädt sich die Batterie. ABLAGEN
HANDSCHUHFACH
Das Handschuhfach befindet sich auf der Beifahrerseite
der Instrumententafel. Ziehen Sie den Freigabegriff, um
das Handschuhfach zu öffnen.
(abb. 63)
MITTELKONSOLE-ABLAGEFACH UNTER
DER INSTRUMENTENTAFEL
Ein offener Staufachbereich oder eine Ablage befindet
sich in der Mittelkonsole unter der Instrumententafel.
(abb. 64)
MITTELKONSOLE-ABLAGEFACH
Unter der Armlehne der Mittelkonsole befindet sich
eine Ablage. (abb. 65)
(abb. 63)
Handschuhfach
99
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

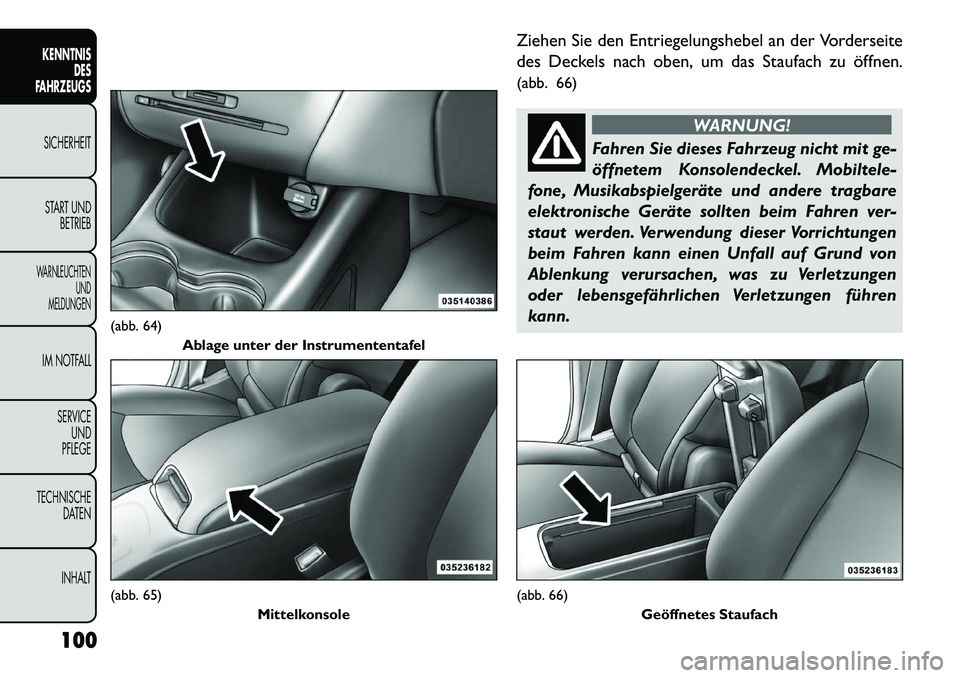

Ziehen Sie den Entriegelungshebel an der Vorderseite
des Deckels nach oben, um das Staufach zu öffnen.
(abb. 66)
WARNUNG!
Fahren Sie dieses Fahrzeug nicht mit ge-
öf
fnetem Konsolendeckel. Mobiltele-
fone, Musikabspielgeräte und andere tragbare
elektronische Geräte sollten beim Fahren ver-
staut werden. Verwendung dieser Vorrichtungen
beim Fahren kann einen Unfall auf Grund von
Ablenkung verursachen, was zu Verletzungen
oder lebensgefährlichen Verletzungen führen
kann.
(abb. 64) Ablage unter der Instrumententafel(abb. 65)
Mittelkonsole
(abb. 66)Geöffnetes Staufach
100
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

Verschiebbare Armlehne (nur bei
Automatikgetriebe)
Die Mittelkonsolen-Armlehne kann auch nach hinten
geschoben werden. (abb. 67)
FLIP 'N STOW™­BEIFAHRERSITZ-
ABLAGEFACH (bei Versionen/Märkten, wo
verfügbar)
Die Entriegelungsschlaufe der Sitzverriegelung befindet
sich in der Mitte des Sitzpolsters zwischen dem Sitz-
polster und der Rückenlehne. Zum Entriegeln der Ver-
riegelung die Schlaufe nach oben ziehen und dann nach
vorn, um den Sitz bis zur Raststellung zu öffnen.
(abb. 68)HINWEIS:
Vor dem Schließen des Sitzes sicherstel-
len, dass die Gegenstände im Fach nicht am Schloss
anstehen. Nach dem Schließen das Sitzpolster nach
unten drücken, um sicherzustellen, dass es am Sockel
einrastet.
WARNUNG!
Vor der Benutzung des Sitzes unbedingt
si
cherstellen, dass das Sitzpolster kor-
rekt eingerastet ist . Andernfalls hat der Sitz nicht
die erforderliche Stabilität für Passagiere. Ein
nicht korrekt eingerastetes Sitzpolster kann
möglicherweise schwere Verletzungen verursa-
chen!
(abb. 67) Verschiebbare Armlehne
(abb. 68) Beifahrersitz-Staufach
101
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

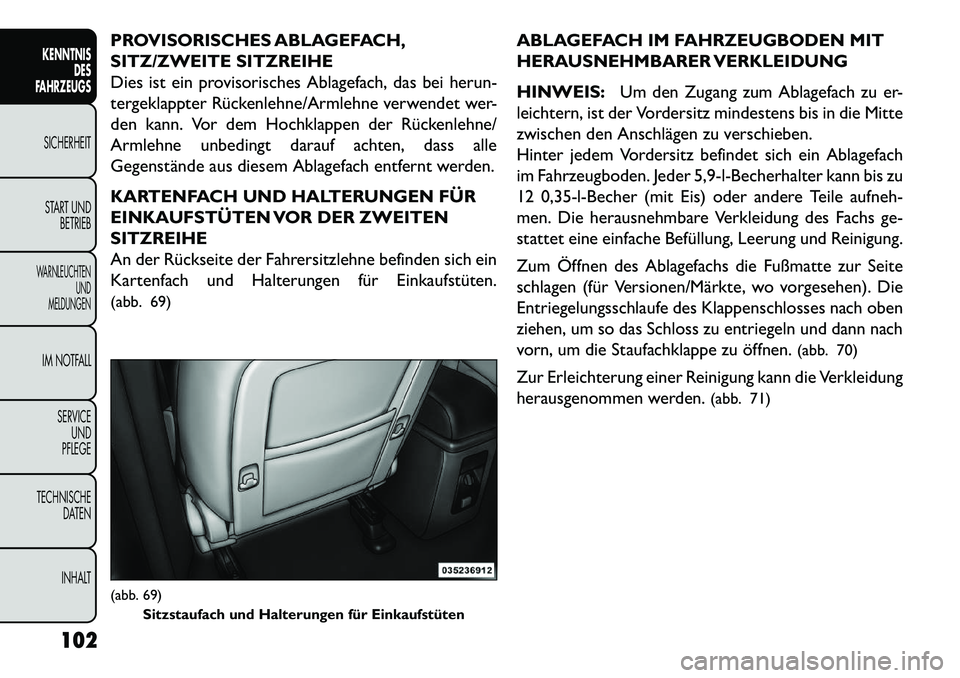

PROVISORISCHES ABLAGEFACH,
SITZ/ZWEITE SITZREIHE
Dies ist ein provisorisches Ablagefach, das bei herun-
tergeklappter Rückenlehne/Armlehne verwendet wer-
den kann. Vor dem Hochklappen der Rückenlehne/
Armlehne unbedingt darauf achten, dass alle
Gegenstände aus diesem Ablagefach entfernt werden.
KARTENFACH UND HALTERUNGEN FÜR
EINKAUFSTÜTEN VOR DER ZWEITEN
SITZREIHE
An der Rückseite der Fahrersitzlehne befinden sich ein
Kartenfach und Halterungen für Einkaufstüten.
(abb. 69)ABLAGEFACH IM FAHRZEUGBODEN MIT
HERAUSNEHMBARER VERKLEIDUNG
HINWEIS:
Um den Zugang zum Ablagefach zu er-
leichtern, ist der Vordersitz mindestens bis in die Mitte
zwischen den Anschlägen zu verschieben.
Hinter jedem Vordersitz befindet sich ein Ablagefach
im Fahrzeugboden. Jeder 5,9-l-Becherhalter kann bis zu
12 0,35-l-Becher (mit Eis) oder andere Teile aufneh-
men. Die herausnehmbare Verkleidung des Fachs ge-
stattet eine einfache Befüllung, Leerung und Reinigung.
Zum Öffnen des Ablagefachs die Fußmatte zur Seite
schlagen (für Versionen/Märkte, wo vorgesehen). Die
Entriegelungsschlaufe des Klappenschlosses nach oben
ziehen, um so das Schloss zu entriegeln und dann nach
vorn, um die Staufachklappe zu öffnen. (abb. 70)
Zur Erleichterung einer Reinigung kann die Verkleidung
herausgenommen werden. (abb. 71)(abb. 69)
Sitzstaufach und Halterungen für Einkaufstüten
102
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

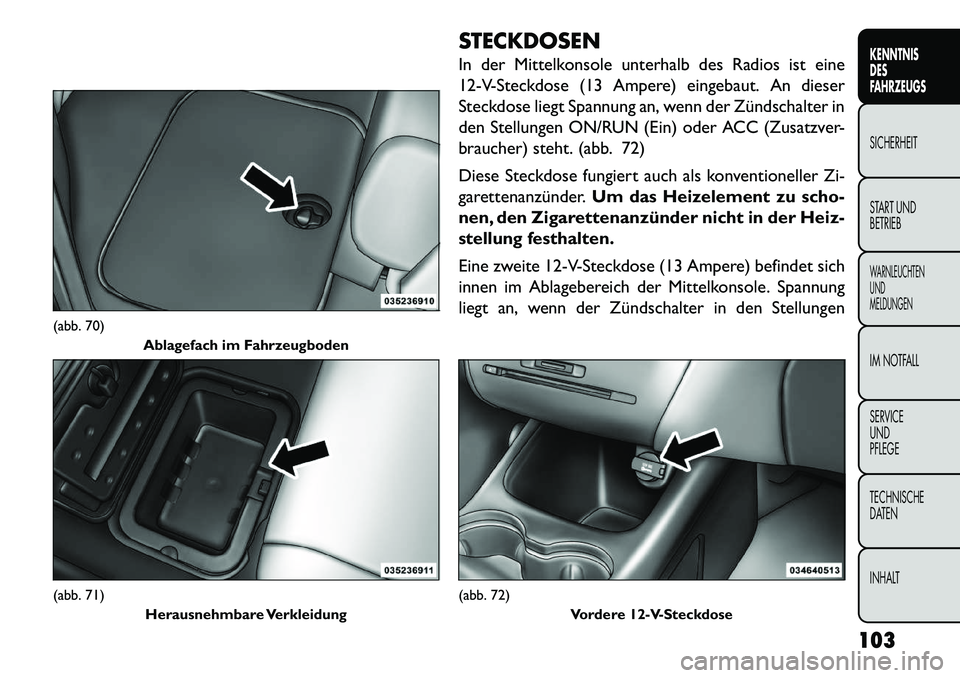

STECKDOSEN
In der Mittelkonsole unterhalb des Radios ist eine
12-V-Steckdose (13 Ampere) eingebaut. An dieser
Steckdose liegt Spannung an, wenn der Zündschalter in
den Stellungen ON/RUN (Ein) oder ACC (Zusatzver-
braucher) steht. (abb. 72)
Diese Steckdose fungiert auch als konventioneller Zi-
garettenanzünder.Um das Heizelement zu scho-
nen, den Zigarettenanzünder nicht in der Heiz-
stellung festhalten.
Eine zweite 12-V-Steckdose (13 Ampere) befindet sich
innen im Ablagebereich der Mittelkonsole. Spannung
liegt an, wenn der Zündschalter in den Stellungen
(abb. 70) Ablagefach im Fahrzeugboden(abb. 71)
Herausnehmbare Verkleidung
(abb. 72) Vordere 12-V-Steckdose
103
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

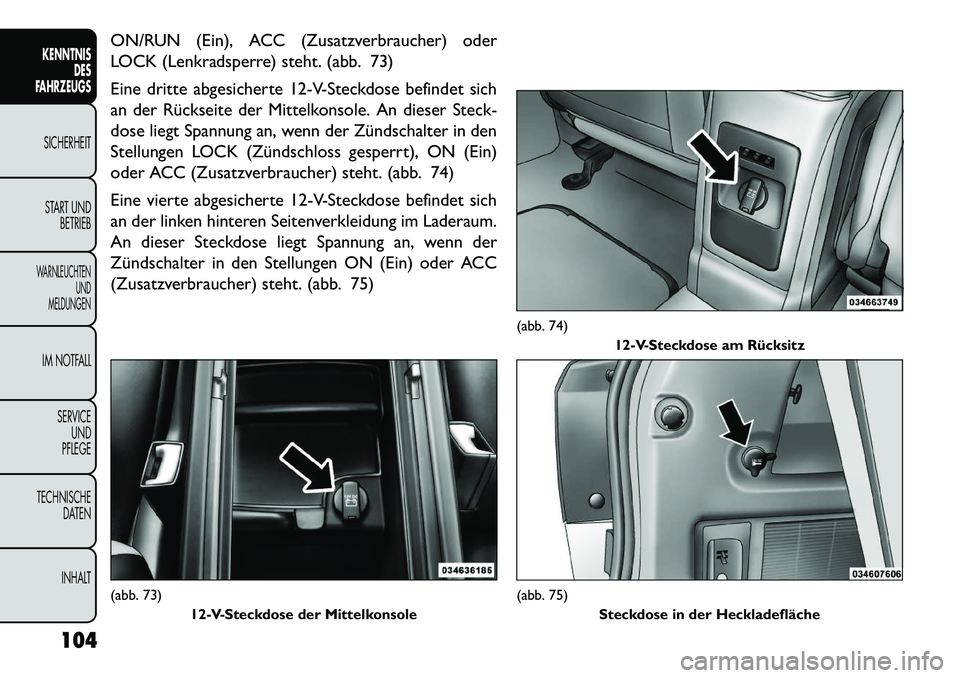

ON/RUN (Ein), ACC (Zusatzverbraucher) oder
LOCK (Lenkradsperre) steht. (abb. 73)
Eine dritte abgesicherte 12-V-Steckdose befindet sich
an der Rückseite der Mittelkonsole. An dieser Steck-
dose liegt Spannung an, wenn der Zündschalter in den
Stellungen LOCK (Zündschloss gesperrt), ON (Ein)
oder ACC (Zusatzverbraucher) steht. (abb. 74)
Eine vierte abgesicherte 12-V-Steckdose befindet sich
an der linken hinteren Seitenverkleidung im Laderaum.
An dieser Steckdose liegt Spannung an, wenn der
Zündschalter in den Stellungen ON (Ein) oder ACC
(Zusatzverbraucher) steht. (abb. 75)(abb. 73)12-V-Steckdose der Mittelkonsole
(abb. 74) 12-V-Steckdose am Rücksitz(abb. 75)
Steckdose in der Heckladefläche
104
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

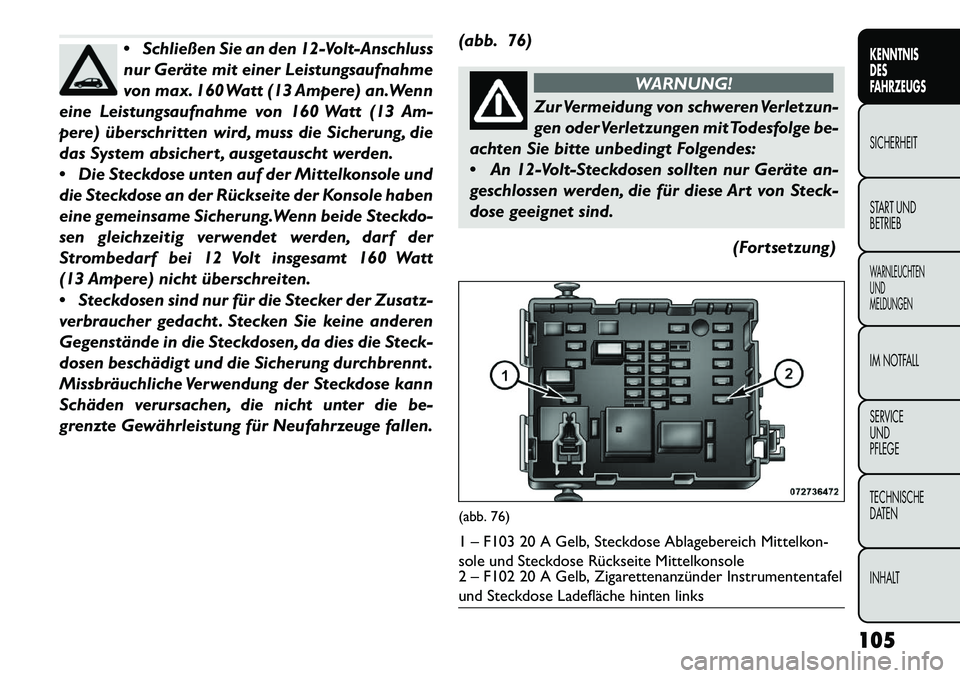

Schließen Sie an den 12-Volt-Anschluss
nur Geräte mit einer Leistungsaufnahme
von max. 160 Watt (13 Ampere) an.Wenn
eine Leistungsaufnahme von 160 Watt (13 Am-
pere) überschritten wird, muss die Sicherung, die
das System absichert , ausgetauscht werden.
 Die Steckdose unten auf der Mittelkonsole und
die Steckdose an der Rückseite der Konsole haben
eine gemeinsame Sicherung.Wenn beide Steckdo-
sen gleichzeitig verwendet werden, darf der
Strombedarf bei 12 Volt insgesamt 160 Watt
(13 Ampere) nicht überschreiten.
 Steckdosen sind nur für die Stecker der Zusatz-
verbraucher gedacht . Stecken Sie keine anderen
Gegenstände in die Steckdosen, da dies die Steck-
dosen beschädigt und die Sicherung durchbrennt .
Missbräuchliche Verwendung der Steckdose kann
Schäden verursachen, die nicht unter die be-
grenzte Gewährleistung für Neufahrzeuge fallen. (abb. 76)
WARNUNG!
Zur Vermeidung von schweren Verletzun-
g
en oder Verletzungen mit Todesfolge be-
achten Sie bitte unbedingt Folgendes:
 An 12-Volt-Steckdosen sollten nur Geräte an-
geschlossen werden, die für diese Art von Steck-
dose geeignet sind.
(Fortsetzung)
(abb. 76)1 – F103 20 A Gelb, Steckdose Ablagebereich Mittelkon-
sole und Steckdose Rückseite Mittelkonsole
2 – F102 20 A Gelb, Zigarettenanzünder Instrumententafel
und Steckdose Ladefläche hinten links
105
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

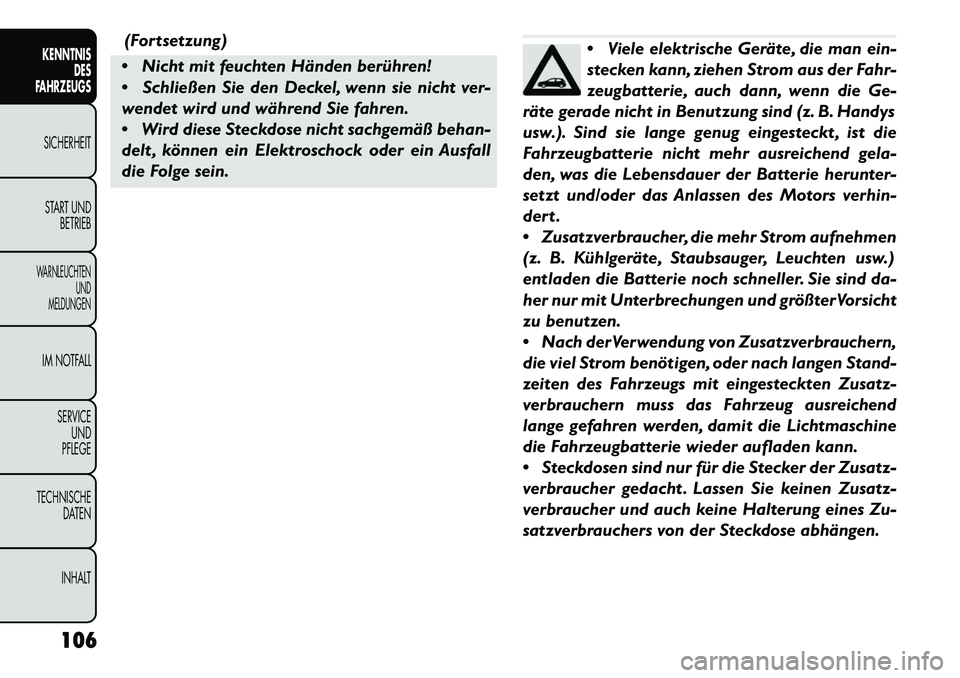

(Fortsetzung)
 Nicht mit feuchten Händen berühren!
 Schließen Sie den Deckel, wenn sie nicht ver-
wendet wird und während Sie fahren.
 Wird diese Steckdose nicht sachgemäß behan-
delt , können ein Elektroschock oder ein Ausfall
die Folge sein.
 Viele elektrische Geräte, die man ein-
stecken kann, ziehen Strom aus der Fahr-
zeugbatterie, auch dann, wenn die Ge-
räte gerade nicht in Benutzung sind (z. B. Handys
usw.). Sind sie lange genug eingesteckt , ist die
Fahrzeugbatterie nicht mehr ausreichend gela-
den, was die Lebensdauer der Batterie herunter-
setzt und/oder das Anlassen des Motors verhin-
dert .
 Zusatzverbraucher, die mehr Strom aufnehmen
(z. B. Kühlgeräte, Staubsauger, Leuchten usw.)
entladen die Batterie noch schneller. Sie sind da-
her nur mit Unterbrechungen und größterVorsicht
zu benutzen.
 Nach derVerwendung von Zusatzverbrauchern,
die viel Strom benötigen, oder nach langen Stand-
zeiten des Fahrzeugs mit eingesteckten Zusatz-
verbrauchern muss das Fahrzeug ausreichend
lange gefahren werden, damit die Lichtmaschine
die Fahrzeugbatterie wieder aufladen kann.
 Steckdosen sind nur für die Stecker der Zusatz-
verbraucher gedacht . Lassen Sie keinen Zusatz-
verbraucher und auch keine Halterung eines Zu-
satzverbrauchers von der Steckdose abhängen.
