2013 FIAT FREEMONT Betriebsanleitung (in German)

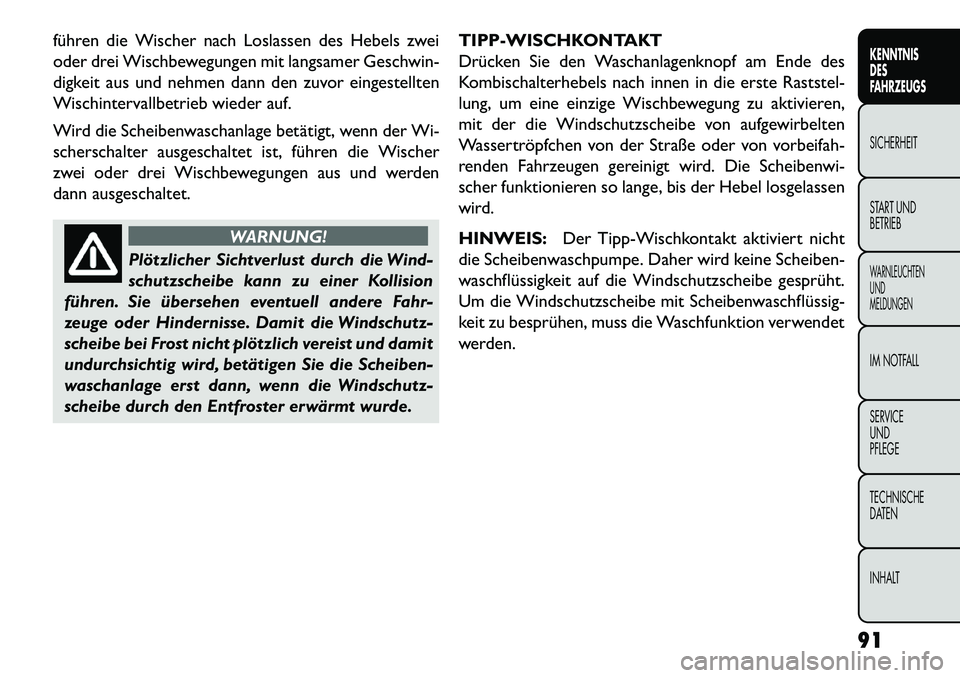

führen die Wischer nach Loslassen des Hebels zwei
oder drei Wischbewegungen mit langsamer Geschwin-
digkeit aus und nehmen dann den zuvor eingestellten
Wischintervallbetrieb wieder auf.
Wird die Scheibenwaschanlage betätigt, wenn der Wi-
scherschalter ausgeschaltet ist, führen die Wischer
zwei oder drei Wischbewegungen aus und werden
dann ausgeschaltet.
WARNUNG!
Plötzlicher Sichtverlust durch die Wind-
s
chutzscheibe kann zu einer Kollision
führen. Sie übersehen eventuell andere Fahr-
zeuge oder Hindernisse. Damit die Windschutz-
scheibe bei Frost nicht plötzlich vereist und damit
undurchsichtig wird, betätigen Sie die Scheiben-
waschanlage erst dann, wenn die Windschutz-
scheibe durch den Entfroster erwärmt wurde. TIPP-WISCHKONTAKT
Drücken Sie den Waschanlagenknopf am Ende des
Kombischalterhebels nach innen in die erste Raststel-
lung, um eine einzige Wischbewegung zu aktivieren,
mit der die Windschutzscheibe von aufgewirbelten
Wassertröpfchen von der Straße oder von vorbeifah-
renden Fahrzeugen gereinigt wird. Die Scheibenwi-
scher funktionieren so lange, bis der Hebel losgelassen
wird.
HINWEIS:
Der Tipp-Wischkontakt aktiviert nicht
die Scheibenwaschpumpe. Daher wird keine Scheiben-
waschflüssigkeit auf die Windschutzscheibe gesprüht.
Um die Windschutzscheibe mit Scheibenwaschflüssig­
keit zu besprühen, muss die Waschfunktion verwendet
werden.
91
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

SCHEINWERFERWASCHDÜSEN (bei
Versionen/Märkten, wo verfügbar)
Die Scheinwerferwaschdüsen sind ins Oberteil der
Stoßfängerverkleidung eingelassen, die mittig unter je-
dem Scheinwerfer sitzt.
Der Steuerhebel der Windschutzscheiben-Wisch-/
Waschanlage betätigt die Scheinwerferwaschdüsen,
wenn der Zündschalter in der Stellung ON (Ein) ist und
die Scheinwerfer eingeschaltet sind. Der Hebel befin-
det sich auf der linken Seite der Lenksäule.
Um die Scheinwerferwaschdüsen zu verwenden, drü­
cken Sie den Waschanlagenknopf am Ende des Kombi-
schalterhebels nach innen in die zweite Raststellung,
um die Scheibenwaschanlage zu aktivieren, und lassen
Sie ihn dann los. Die zwei feststehenden Waschanla-
gendüsen an jedem Scheinwerfer sprühen jetzt einmal
mit Hochdruck Scheibenwaschflüssigkeit auf jede
Scheinwerferstreuscheibe. Zusätzlich besprühen die
Scheibenwaschanlagen die Windschutzscheibe und die
Scheibenwischer werden betätigt.
HINWEIS:Nachdem der Zündschalter und die
Scheinwerfer eingeschaltet wurden, werden die
Scheinwerferwaschdüsen beim ersten Sprühen der
Scheibenwaschanlage betätigt und dann bei jedem elf-
ten Sprühvorgang. HECKSCHEIBE
HECKSCHEIBENWISCH-/-WASCHANLAGE
Der Betätigungshebel für die Heckscheibenwisch-/-
waschanlage befindet sich auf der rechten Seite der
Lenksäule.
(abb. 56)
Durch Drehen des Schalters bis zur ersten Rast-
stellung wird der Heckscheibenwischer
eingeschaltet.
HINWEIS: Der hintere Wischer arbeitet nur im
Intervallmodus.
(abb. 56) Heckscheibenwischer/-waschanlage
92
KENNTNISDES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

Durch Drehen über die erste Raste hinaus wird
die Heckscheibenwaschanlage eingeschaltet.
Solange der Schalter betätigt wird, läuft die Scheiben-
waschpumpe weiter. Nach Loslassen des Schalters wer-
den die Wischer noch zweimal über die Scheibe ge-
führt, bevor sie in ihre Ruhestellung zurückkehren.
(abb. 57)
Ist der Heckscheibenwischer beim Ausschalten der
Zündung eingeschaltet, kehrt der Wischer automa-
tisch in seine Ruhestellung zurück. Beim Wiederanlas-
sen des Fahrzeugs nimmt der Wischer diejenige Funk-
tion wieder auf, auf die der Schalter eingestellt war.
 Schalten Sie den Heckscheibenwischer
aus, bevor Sie durch eine Autowaschan-
lage fahren. Andernfalls kann der Heck-
scheibenwischer beschädigt werden.
 Bei niedrigen Außentemperaturen vor dem Ab-
stellen des Motors immer erst den Heckscheiben-
wischer ausschalten und in Ruhestellung zurück-
kehren lassen. Wenn der Wischerschalter
eingeschaltet bleibt und der Heckscheiben-
wischer an der Scheibe festfriert , kann beim An-
lassen des Motors der Wischermotor beschädigt
werden.
 Entfernen Sie stets Schnee, Eis u. Ä., das den
Heckscheibenwischerarm daran hindert , in die
Ruhestellung zurückzukehren. Wenn der Heck-
scheibenwischer ausgeschaltet wird und der
Scheibenwischerarm nicht in Ruhestellung zu-
rückkehren kann, kann der Wischermotor beschä­
digt werden.
HECKSCHEIBENHEIZUNG
Die Taste der Heckscheibenheizung befindet
sich am Bedienfeld der Klimaanlage. Drücken Sie
zum Einschalten der Heckscheibenheizung und der
beheizbaren Außenspiegel (bei Versionen/Märkten, wo
verfügbar) diese Taste. Bei eingeschalteter Heckschei-
benheizung leuchtet eine Kontrollleuchte in der Taste.
(abb. 57) Funktionen der Heckscheibenwisch-/-waschanlage
93KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

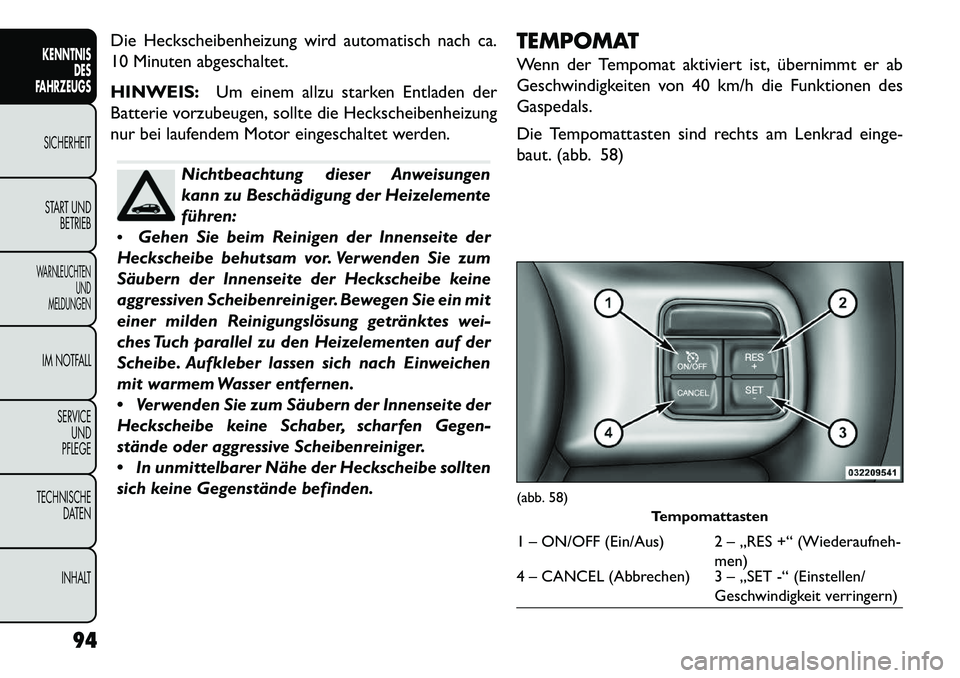

Die Heckscheibenheizung wird automatisch nach ca.
10 Minuten abgeschaltet.
HINWEIS:Um einem allzu starken Entladen der
Batterie vorzubeugen, sollte die Heckscheibenheizung
nur bei laufendem Motor eingeschaltet werden.
Nichtbeachtung dieser Anweisungen
kann zu Beschädigung der Heizelemente
führen:
 Gehen Sie beim Reinigen der Innenseite der
Heckscheibe behutsam vor. Verwenden Sie zum
Säubern der Innenseite der Heckscheibe keine
aggressiven Scheibenreiniger. Bewegen Sie ein mit
einer milden Reinigungslösung getränktes wei-
ches Tuch parallel zu den Heizelementen auf der
Scheibe. Aufkleber lassen sich nach Einweichen
mit warmem Wasser entfernen.
 Verwenden Sie zum Säubern der Innenseite der
Heckscheibe keine Schaber, scharfen Gegen-
stände oder aggressive Scheibenreiniger.
 In unmittelbarer Nähe der Heckscheibe sollten
sich keine Gegenstände befinden. TEMPOMAT
Wenn der Tempomat aktiviert ist, übernimmt er ab
Geschwindigkeiten von 40 km/h die Funktionen des
Gaspedals.
Die Tempomattasten sind rechts am Lenkrad einge-
baut. (abb. 58)
(abb. 58)
Tempomattasten1 – ON/OFF (Ein/Aus) 2 – „RES +“ (Wiederaufneh- men)
4 – CANCEL (Abbrechen) 3 – „SET -“ (Einstellen/
Geschwindigkeit verringern)
94
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

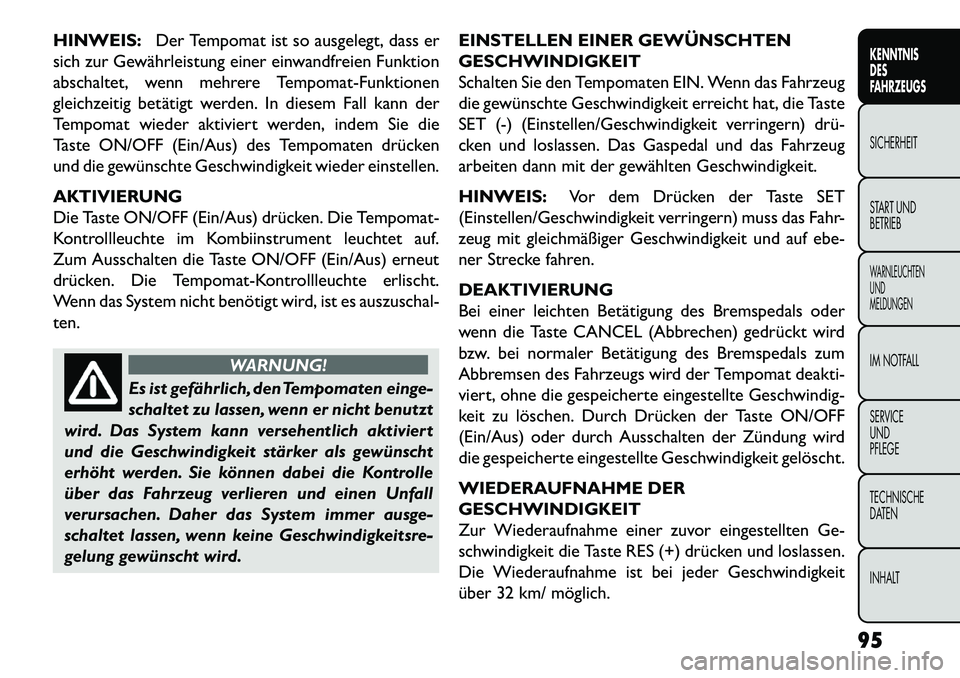

HINWEIS:Der Tempomat ist so ausgelegt, dass er
sich zur Gewährleistung einer einwandfreien Funktion
abschaltet, wenn mehrere Tempomat-Funktionen
gleichzeitig betätigt werden. In diesem Fall kann der
Tempomat wieder aktiviert werden, indem Sie die
Taste ON/OFF (Ein/Aus) des Tempomaten drücken
und die gewünschte Geschwindigkeit wieder einstellen.
AKTIVIERUNG
Die Taste ON/OFF (Ein/Aus) drücken. Die Tempomat-
Kontrollleuchte im Kombiinstrument leuchtet auf.
Zum Ausschalten die Taste ON/OFF (Ein/Aus) erneut
drücken. Die Tempomat-Kontrollleuchte erlischt.
Wenn das System nicht benötigt wird, ist es auszuschal-
ten.
WARNUNG!
Es ist gefährlich, den Tempomaten einge-
s
chaltet zu lassen, wenn er nicht benutzt
wird. Das System kann versehentlich aktiviert
und die Geschwindigkeit stärker als gewünscht
erhöht werden. Sie können dabei die Kontrolle
über das Fahrzeug verlieren und einen Unfall
verursachen. Daher das System immer ausge-
schaltet lassen, wenn keine Geschwindigkeitsre-
gelung gewünscht wird. EINSTELLEN EINER GEWÜNSCHTEN
GESCHWINDIGKEIT
Schalten Sie den Tempomaten EIN. Wenn das Fahrzeug
die gewünschte Geschwindigkeit erreicht hat, die Taste
SET (-) (Einstellen/Geschwindigkeit verringern) drü­
cken und loslassen. Das Gaspedal und das Fahrzeug
arbeiten dann mit der gewählten Geschwindigkeit.
HINWEIS:
Vor dem Drücken der Taste SET
(Einstellen/Geschwindigkeit verringern) muss das Fahr-
zeug mit gleichmäßiger Geschwindigkeit und auf ebe-
ner Strecke fahren.
DEAKTIVIERUNG
Bei einer leichten Betätigung des Bremspedals oder
wenn die Taste CANCEL (Abbrechen) gedrückt wird
bzw. bei normaler Betätigung des Bremspedals zum
Abbremsen des Fahrzeugs wird der Tempomat deakti-
viert, ohne die gespeicherte eingestellte Geschwindig-
keit zu löschen. Durch Drücken der Taste ON/OFF
(Ein/Aus) oder durch Ausschalten der Zündung wird
die gespeicherte eingestellte Geschwindigkeit gelöscht.
WIEDERAUFNAHME DER
GESCHWINDIGKEIT
Zur Wiederaufnahme einer zuvor eingestellten Ge-
schwindigkeit die Taste RES (+) drücken und loslassen.
Die Wiederaufnahme ist bei jeder Geschwindigkeit
über 32 km/ möglich.
95
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

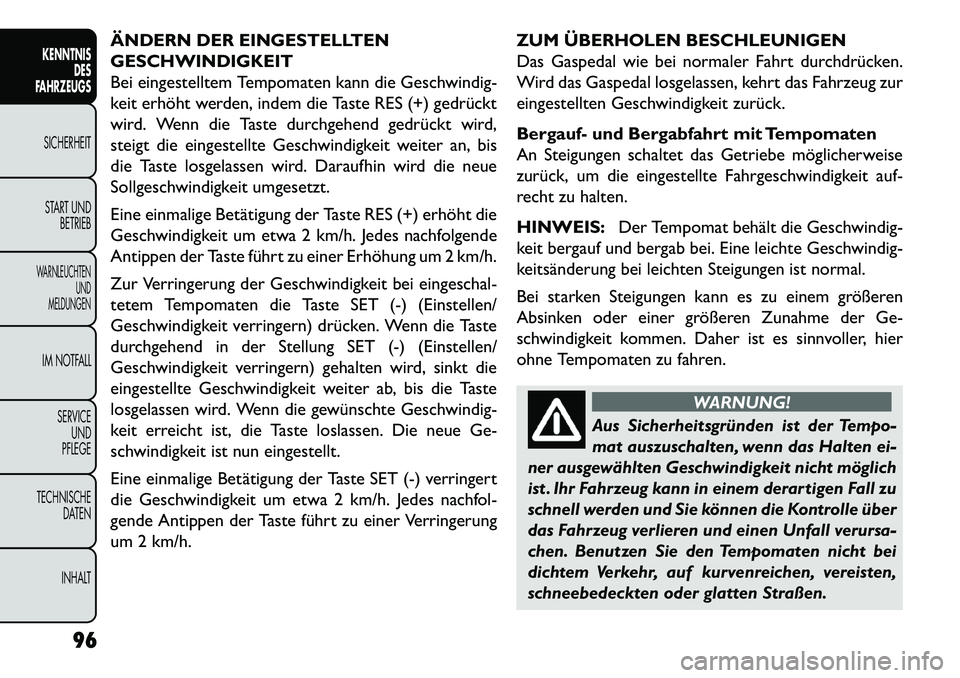

ÄNDERN DER EINGESTELLTEN
GESCHWINDIGKEIT
Bei eingestelltem Tempomaten kann die Geschwindig-
keit erhöht werden, indem die Taste RES (+) gedrückt
wird. Wenn die Taste durchgehend gedrückt wird,
steigt die eingestellte Geschwindigkeit weiter an, bis
die Taste losgelassen wird. Daraufhin wird die neue
Sollgeschwindigkeit umgesetzt.
Eine einmalige Betätigung der Taste RES (+) erhöht die
Geschwindigkeit um etwa 2 km/h. Jedes nachfolgende
Antippen der Taste führt zu einer Erhöhung um 2 km/h.
Zur Verringerung der Geschwindigkeit bei eingeschal-
tetem Tempomaten die Taste SET (-) (Einstellen/
Geschwindigkeit verringern) drücken. Wenn die Taste
durchgehend in der Stellung SET (-) (Einstellen/
Geschwindigkeit verringern) gehalten wird, sinkt die
eingestellte Geschwindigkeit weiter ab, bis die Taste
losgelassen wird. Wenn die gewünschte Geschwindig-
keit erreicht ist, die Taste loslassen. Die neue Ge-
schwindigkeit ist nun eingestellt.
Eine einmalige Betätigung der Taste SET (-) verringert
die Geschwindigkeit um etwa 2 km/h. Jedes nachfol-
gende Antippen der Taste führt zu einer Verringerung
um 2 km/h.ZUM ÜBERHOLEN BESCHLEUNIGEN
Das Gaspedal wie bei normaler Fahrt durchdrücken.
Wird das Gaspedal losgelassen, kehrt das Fahrzeug zur
eingestellten Geschwindigkeit zurück.
Bergauf- und Bergabfahrt mit Tempomaten
An Steigungen schaltet das Getriebe möglicherweise
zurück, um die eingestellte Fahrgeschwindigkeit auf-
recht zu halten.
HINWEIS:
Der Tempomat behält die Geschwindig-
keit bergauf und bergab bei. Eine leichte Geschwindig-
keitsänderung bei leichten Steigungen ist normal.
Bei starken Steigungen kann es zu einem größeren
Absinken oder einer größeren Zunahme der Ge-
schwindigkeit kommen. Daher ist es sinnvoller, hier
ohne Tempomaten zu fahren.
WARNUNG!
Aus Sicherheitsgründen ist der Tempo-
m
at auszuschalten, wenn das Halten ei-
ner ausgewählten Geschwindigkeit nicht möglich
ist . Ihr Fahrzeug kann in einem derartigen Fall zu
schnell werden und Sie können die Kontrolle über
das Fahrzeug verlieren und einen Unfall verursa-
chen. Benutzen Sie den Tempomaten nicht bei
dichtem Verkehr, auf kurvenreichen, vereisten,
schneebedeckten oder glatten Straßen.
96
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

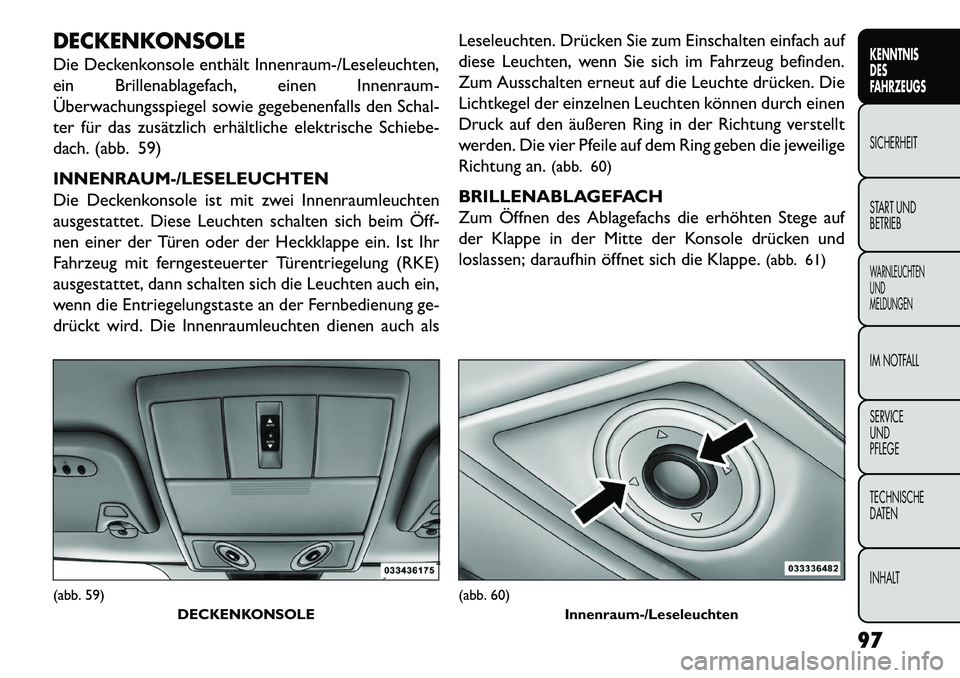

DECKENKONSOLE
Die Deckenkonsole enthält Innenraum-/Leseleuchten,
ein Brillenablagefach, einen Innenraum-
Überwachungsspiegel sowie gegebenenfalls den Schal-
ter für das zusätzlich erhältliche elektrische Schiebe-
dach. (abb. 59)
INNENRAUM-/LESELEUCHTEN
Die Deckenkonsole ist mit zwei Innenraumleuchten
ausgestattet. Diese Leuchten schalten sich beim Öff-
nen einer der Türen oder der Heckklappe ein. Ist Ihr
Fahrzeug mit ferngesteuerter Türentriegelung (RKE)
ausgestattet, dann schalten sich die Leuchten auch ein,
wenn die Entriegelungstaste an der Fernbedienung ge-
drückt wird. Die Innenraumleuchten dienen auch alsLeseleuchten. Drücken Sie zum Einschalten einfach auf
diese Leuchten, wenn Sie sich im Fahrzeug befinden.
Zum Ausschalten erneut auf die Leuchte drücken. Die
Lichtkegel der einzelnen Leuchten können durch einen
Druck auf den äußeren Ring in der Richtung verstellt
werden. Die vier Pfeile auf dem Ring geben die jeweilige
Richtung an.
(abb. 60)
BRILLENABLAGEFACH
Zum Öffnen des Ablagefachs die erhöhten Stege auf
der Klappe in der Mitte der Konsole drücken und
loslassen; daraufhin öffnet sich die Klappe. (abb. 61)(abb. 59)
DECKENKONSOLE
(abb. 60)Innenraum-/Leseleuchten
97
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

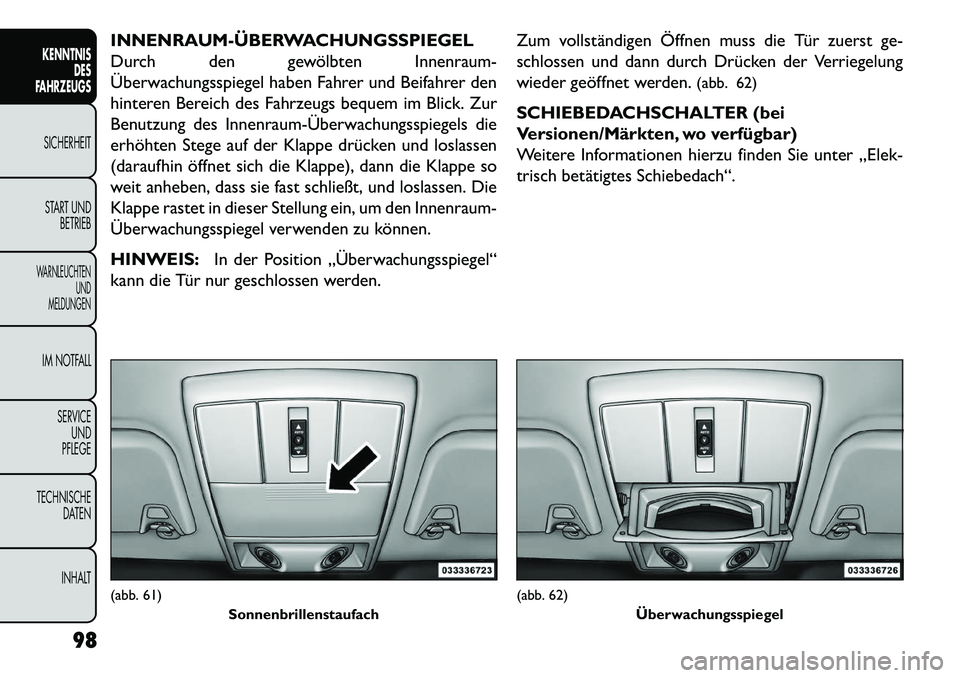

INNENRAUM­ÜBERWACHUNGSSPIEGEL
Durch den gewölbten Innenraum-
Überwachungsspiegel haben Fahrer und Beifahrer den
hinteren Bereich des Fahrzeugs bequem im Blick. Zur
Benutzung des Innenraum­Überwachungsspiegels die
erhöhten Stege auf der Klappe drücken und loslassen
(daraufhin öffnet sich die Klappe), dann die Klappe so
weit anheben, dass sie fast schließt, und loslassen. Die
Klappe rastet in dieser Stellung ein, um den Innenraum-
Überwachungsspiegel verwenden zu können.
HINWEIS:In der Position „Überwachungsspiegel“
kann die Tür nur geschlossen werden. Zum vollständigen Öffnen muss die Tür zuerst ge-
schlossen und dann durch Drücken der Verriegelung
wieder geöffnet werden.
(abb. 62)
SCHIEBEDACHSCHALTER (bei
Versionen/Märkten, wo verfügbar)
Weitere Informationen hierzu finden Sie unter „Elek-
trisch betätigtes Schiebedach“.(abb. 61) Sonnenbrillenstaufach
(abb. 62) Überwachungsspiegel
98
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT
