2013 FIAT FREEMONT engine

HINWEIS:Falls der Zündschalter auf Tastendruck
nicht umschaltet, ist die Batterie der Fernbedienung für
die Türentriegelung (Schlüssel­Griffstück) eventuell zu
schwach oder entladen. In diesem Fall kann der Zünd­
schalter mit einem Notverfahren betätigt werden. Hal-
ten Sie die Nase des Schlüssel­Griffstücks (gegenüber-
liegende Seite des Notschlüssels) an die Taste ENGINE
START/STOP (Motorstart/-stopp) und drücken Sie, um
den Zündschalter zu betätigen. (abb. 4)SCHLÜSSEL­GRIFFSTÜCK
Das Schlüssel­Griffstück enthält außerdem die Fernbe-
dienung der Türentriegelung und einen Notschlüssel,
der im hinteren Teil des Schlüssel­Griffstücks unterge-
bracht ist.
Der Notschlüssel ermöglicht das Öffnen des Fahr-
zeugs, falls die Fahrzeugbatterie oder die Batterie des
Schlüssel­Griffstücks entladen ist. Der Notschlüssel
dient auch zum Verschließen des Handschuhfachs. Der
Notschlüssel kann verwendet werden, wenn Sie das
Fahrzeug einem Parkservice übergeben.
Um den Notschlüssel zu entnehmen, schieben Sie auf
der Seite des Schlüssel­Griffstücks mit dem Daumen
den mechanischen Riegel zur Seite und ziehen Sie mit
der anderen Hand den Schlüssel heraus.
(abb. 5)
HINWEIS: Sie können den doppelseitigen Not-
schlüssel mit beiden Seiten in die Schließzylinder ein-
führen.
MELDUNG „IGNITION OR ACCESSORY
ON“ (ZÜNDUNG ODER
ZUSATZVERBRAUCHER EIN)
Wird die Fahrertür geöffnet, wenn der Zündschalter in
der Stellung ACC (Zusatzverbraucher) oder ON/RUN
(Ein/Start) steht, so ertönt ein Warnsignal, das Sie
daran erinnert, die Zündung auszuschalten. Neben
dem akustischen Warnsignal wird auch die Meldung(abb. 4) Elektronisches Zündschloss (KIN)1 – OFF (Aus)
2 – ACC (Zusatzverbraucher)
3 – ON/RUN (Ein/Start)
9
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

REIFENDRUCK
Drücken Sie kurz die „Nach oben“- oder „Nach
unten“-Taste, bis „Tire Bar“ (Reifendruck) im Infodis-
play angezeigt wird. Drücken Sie die Taste SELECT
(Auswählen), um eine Grafik des Fahrzeugs mit den
Reifendruckwerten an allen vier Rädern anzuzeigen.
VEHICLE INFO
(FAHRZEUGINFORMATIONEN)
(KUNDEN-INFORMATIONSFUNKTIONEN)
(für Versionen/Märkte, wo verfügbar)
Drücken Sie kurz die „Nach oben“- oder „Nach
unten“-Taste, bis „Vehicle Speed“ (Fahrgeschwindig-
keit) im Info-Display angezeigt wird, und drücken Sie
die Taste AUSWÄHLEN. Drücken Sie die „Nach
oben“- und „Nach unten“-Taste, um durch die vorhan-
denen Informationsdisplays zu blättern.
 Coolant Temp (Kühlmitteltemperatur)
Zeigt die aktuelle Kühlmitteltemperatur an.
 Oil Temperature (Öltemperatur)
Zeigt die aktuelle Öltemperatur an.
 Oil Pressure (Öldruck)
Zeigt den aktuellen Öldruck an.
 Trans Temperature (Getriebetemperatur)
Zeigt die aktuelle Getriebetemperatur an.
 Engine Hours (Motorbetriebsstunden)
Zeigt die Anzahl der Motorbetriebsstunden an.NACHRICHTEN
Drücken Sie um Hauptmenü kurz die „Nach oben“-
oder „Nach unten“-Taste, bis „Messages: XX“ (Nach-
richten: XX) im Infodisplay angezeigt wird. Wenn mehr
als eine Nachricht vorliegt, drücken Sie die Taste SE-
LECT (Auswählen), um eine gespeicherte Warnmel-
dung anzuzeigen. Drücken Sie kurz auf die Tasten
„Nach oben“ und „Nach unten“, um durch die restli-
chen gespeicherten Nachrichten zu blättern. Wenn
keine Nachricht vorliegt, ist die Taste SELECT (Aus-
wählen) funktionslos.
MENÜ AUSSCHALTEN
Wählen Sie mit der Taste „Nach unten“ das Haupt-
menü. Durch Drücken der Taste „Auswählen“ wird das
Menü verlassen und die Anzeige ist leer. Durch Drü­
cken einer der vier Lenkradtasten wird das Menü
wieder geöffnet.
31
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

Sitzheizung des Fahrers automatisch eingeschaltet,
wenn die Temperaturen unter 4,4° C fallen. Um Ihre
Auswahl zu treffen, drücken Sie den Softkey für auto-
matische Sitzheizung, wählen Sie Ein oder Aus gefolgt
vom Drücken des Softkeys „Pfeil zurück“.
Engine Off Options (Optionen bei
ausgeschaltetem Motor)
 Headlight Off Delay (Ausschaltverzögerung der
Scheinwerfer)
Drücken Sie den Softkey „Headlight Off Delay“ (Aus-
schaltverzögerung der Scheinwerfer), um in dieses Dis-
play zu wechseln. Wenn diese Funktion gewählt wird,
kann der Fahrer eine Einstellung wählen, die die Schein-
werfer weitere 0, 30, 60 oder 90 Sekunden nach Ver-
lassen des Fahrzeugs eingeschaltet lässt. Um die Ein-
schaltverzögerung der Scheinwerfer zu ändern,
drücken Sie den Softkey 0, 30, 60 oder 90 und dann den
Softkey „Pfeil zurück“.
 Engine Off Power Delay (Zeitverzögerung bei
Zündung Aus) (länder-/modellabhängig)
Drücken Sie den Softkey „Engine Off Power Delay“
(Zeitverzögerung bei Zündung­Aus), um in dieses Dis-
play zu wechseln. Wenn diese Funktion gewählt wird,
bleiben die Fensterheberschalter, das Radio, das
Uconnect™­Telefonsystem (länder­/modellabhängig),
das DVD-Videosystem (länder­/modellabhängig), daselektrische Schiebedach (länder­/modellabhängig) und
die Steckdosen bis zu 10 Minuten nach Ausschalten der
Zündung aktiviert. Durch das Öffnen einer der Vorder-
türen erlischt diese Funktion. Um die Zeitverzögerung
bei Zündung­Aus zu ändern, drücken Sie den Softkey
0 Sekunden, 45 Sekunden, 5 Minuten oder 10 Minuten
und dann den Softkey Pfeil zurück.
Compass Settings (Kompasseinstellungen)
 Variance (Kompassabweichung) (länder-/
modellabhängig)
Drücken Sie den Softkey „Variance“ (Kompassabwei-
chung), um in dieses Display zu wechseln. Die Kom-
passabweichung ist die Abweichung zwischen magneti-
schem Norden und geographischem Norden. Um die
Unterschiede auszugleichen, sollte die Abweichung
über die Zonenkarte für die Zone gewählt werden, in
der das Fahrzeug gefahren wird. Wenn der Kompass
richtig eingestellt ist, kompensiert er die Unterschiede
automatisch und bietet so die präziseste Anzeige.
HINWEIS:
Halten Sie magnetische Materialien wie
iPods, Mobiltelefone, Notebooks und Radardetekto-
ren von der Oberseite der Instrumententafel fern. Hier
befindet sich das Kompassmodul, weshalb es zu Inter-
ferenzen mit dem Kompasssensor und damit zu fal-
schen Anzeigen kommen kann. (abb. 13)
38
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

HINWEIS:Wenn das Fahrzeug mit Keyless Enter-
N­Go™ (Passive Entry) ausgestattet ist und das Info-
display (EVIC) so programmiert ist, dass alle Türen bei
der ersten Betätigung entriegelt werden (Unlock All
Doors 1st Press), werden unabhängig davon, welcher
Passive Entry-Türgriff ergriffen wird, alle Türen entrie-
gelt. Wenn „Driver Door 1st Press“ (Fahrertür bei der
ersten Betätigung) einprogrammiert ist, wird nur die
Fahrertür entriegelt, wenn der Griff der Fahrertür
gegriffen wird. Wenn „Driver Door 1st Press“ einpro-
grammiert ist, wird auch bei mehrmaligem Greifen des
Türgriffs nur die Fahrertür entriegelt. Wenn „Driver
door first“ (Fahrertür zuerst) ausgewählt wird, können
nach dem Öffnen der Fahrertür alle Türen mit dem
Türver-/-entriegelungsschalter im Fahrzeuginneren
(oder mit der Fernbedienung der Türentriegelung) ent-
riegelt werden.
 Passive Entry (länder-/modellabhängig)
Mit diesem System können Sie die Fahrzeugtür(en)
verriegeln und entriegeln, ohne die Verriegelungs- oder
Entriegelungstasten der RKE-Fernbedienung drücken
zu müssen. Um die Funktion ein- oder auszuschalten,
drücken Sie den Softkey „Passive Entry“, dann „On“
(Ein) oder „Off“ (Aus) und dann den Softkey Pfeil
zurück. Weitere Informationen hierzu finden Sie unter
„Keyless Enter­N­Go™“ in „Kenntnis des Fahrzeugs“. Engine Off Options (Optionen bei
ausgeschaltetem Motor)
 Engine Off Power Delay (Zeitverzögerung bei
Zündung Aus)
Wenn diese Funktion gewählt wird, bleiben die Fens-
terheberschalter, das Radio, das Uconnect™­
Telefonsystem (für Versionen/Märkte, wo verfügbar),
das DVD-Videosystem (für Versionen/Märkte, wo ver-
fügbar), das elektrische Schiebedach (für Versionen/
Märkte, wo verfügbar) und die über Zündung mit
Strom versorgten Steckdosen bis zu 10 Minuten nach
dem Ausschalten der Zündung aktiviert. Durch das
Öffnen einer der Vordertüren erlischt diese Funktion.
Um die Zeitverzögerung bei Zündung­Aus zu ändern,
drücken Sie den Softkey 0 Sekunden, 45 Sekunden,
5 Minuten oder 10 Minuten und dann den Softkey Pfeil
zurück.
 Headlight Off Delay (Ausschaltverzögerung der
Scheinwerfer) (länder-/modellabhängig)
Wenn diese Funktion gewählt wird, kann der Fahrer
eine Einstellung wählen, die die Scheinwerfer weitere 0,
30, 60 oder 90 Sekunden nach Verlassen des Fahrzeugs
eingeschaltet lässt. Um die Einschaltverzögerung der
Scheinwerfer zu ändern, drücken Sie den Softkey 0, 30,
60 oder 90 und dann den Softkey „Pfeil zurück“.
46
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

2. Bei gedrücktem Bremspedal die Taste START/STOP(Motorstart/-stopp) einmal drücken.
3. Das System versucht das Fahrzeug zu starten. Wenn der Motor nicht anspringt, rückt der Anlasser auto-
matisch nach 10 Sekunden aus.
4. Wenn Sie vor dem Motorstart das Anlassen abbre- chen möchten, drücken Sie die Taste erneut.
HINWEIS: Der normale Start bei kaltem oder war-
mem Motor erfolgt ohne Betätigung des Gaspedals.
Abstellen des Motors mit der Taste
START/STOP (Motorstart/-stopp)
1. Bringen Sie den Schalthebel in Stellung PARK und drücken Sie dann einmal die Taste START/STOP
(Motorstart/-stopp).
2. Der Zündschalter kehrt in Stellung OFF (Aus) zu- rück.
3. Wenn sich der Schalthebel nicht in Stellung PARK (Parken) befindet und die Fahrgeschwindigkeit über
8 km/h beträgt, muss die Taste START/STOP
(Motorstart/-stopp) mindestens zwei Sekunden ge-
halten werden, damit der Motor abgestellt wird.
Der Zündschalter bleibt in Stellung ACC (Zusatz-
verbraucher), bis der Schalthebel in Stellung PARK
gebracht wird und die Taste zweimal in Stellung OFF
(Aus) gedrückt wird. Wenn sich der Schalthebel nicht in Stellung PARK (Parken) befindet und die
Taste START/STOP (Motorstart/-stopp) einmal ge-
drückt wird, zeigt das Infodisplay (EVIC) „Vehicle
Not in Park“ (Fahrzeug nicht in Parkstellung) an und
der Motor läuft weiter. Verlassen Sie niemals ein
Fahrzeug in einer anderen Stellung als PARK, da es
sonst rollen könnte.
HINWEIS: Wenn der Zündschalter bei abgestelltem
Motor in der Stellung ACC (Zusatzverbraucher) oder
RUN (Ein) verbleibt und sich das Getriebe in der
Stellung PARK befindet, schaltet das System nach
30 Sekunden ohne Aktivität die Zündung automatisch
in die Stellung OFF (Aus).
Funktionen der Taste ENGINE START/STOP
(Motorstart/-stopp) – Bei nicht betätigtem
Bremspedal (in Stellung PARK oder
NEUTRAL [Leerlauf ])
Die Taste START/STOP (Motorstart/-stopp) funktio-
niert ähnlich wie ein Zündschalter. Es gibt vier Stellun-
gen: OFF (Aus), ACC (Zusatzverbraucher), RUN (Ein)
und START (Anlassen). Um die Zündschalterstellungen
zu ändern, ohne den Motor anzulassen und Zusatzver-
braucher zu verwenden, gehen Sie wie folgt vor:
 Anlassen mit dem Zündschalter in Stellung OFF (Aus):
230
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

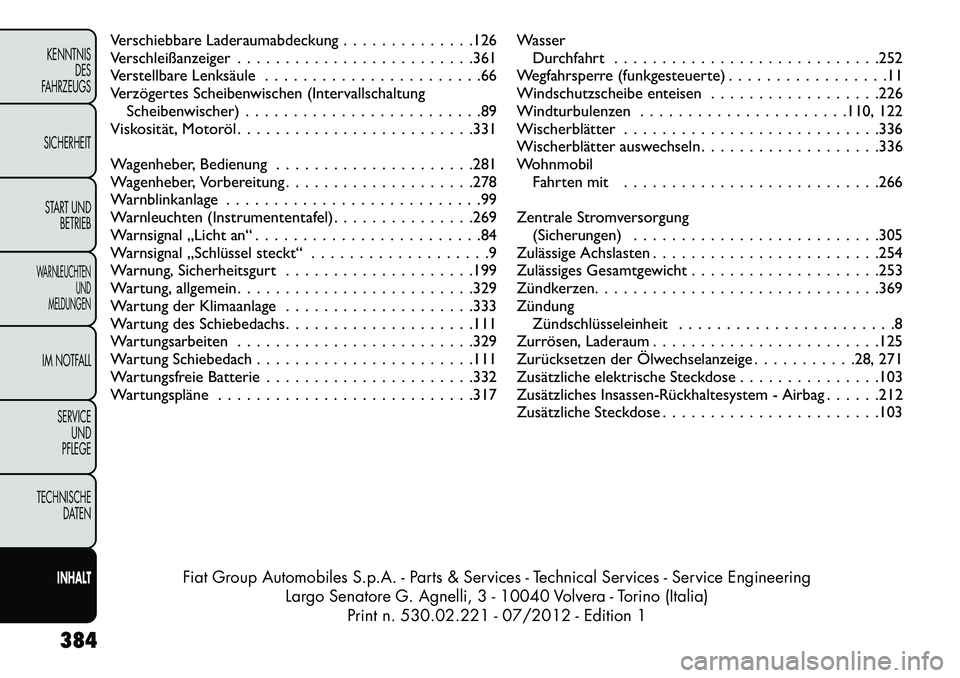

Verschiebbare Laderaumabdeckung . . . . . . . . . . . . . .126
Verschleißanzeiger . . . . . . . . . . . . . . . . . . . . . . . . .361
Verstellbare Lenksäule . . . . . . . . . . . . . . . . . . . . . . .66
Verzögertes Scheibenwischen (IntervallschaltungScheibenwischer) . . . . . . . . . . . . . . . . . . . . . . . . .89
Viskosität, Motoröl . . . . . . . . . . . . . . . . . . . . . . . . .331
Wagenheber, Bedienung . . . . . . . . . . . . . . . . . . . . .281
Wagenheber, Vorbereitung . . . . . . . . . . . . . . . . . . . .278
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . .99
Warnleuchten (Instrumententafel) . . . . . . . . . . . . . . .269
Warnsignal „Licht an“ . . . . . . . . . . . . . . . . . . . . . . . .84
Warnsignal „Schlüssel steckt“ . . . . . . . . . . . . . . . . . . .9
Warnung, Sicherheitsgurt . . . . . . . . . . . . . . . . . . . .199
Wartung, allgemein . . . . . . . . . . . . . . . . . . . . . . . . .329
Wartung der Klimaanlage . . . . . . . . . . . . . . . . . . . .333
Wartung des Schiebedachs . . . . . . . . . . . . . . . . . . . .111
Wartungsarbeiten . . . . . . . . . . . . . . . . . . . . . . . . .329
Wartung Schiebedach . . . . . . . . . . . . . . . . . . . . . . .111
Wartungsfreie Batterie . . . . . . . . . . . . . . . . . . . . . .332
Wartungspläne . . . . . . . . . . . . . . . . . . . . . . . . . . .317 Wasser
Durchfahrt . . . . . . . . . . . . . . . . . . . . . . . . . . . .252
Wegfahrsperre (funkgesteuerte) . . . . . . . . . . . . . . . . .11
Windschutzscheibe enteisen . . . . . . . . . . . . . . . . . .226
Windturbulenzen . . . . . . . . . . . . . . . . . . . . . .110, 122
Wischerblätter . . . . . . . . . . . . . . . . . . . . . . . . . . .336
Wischerblätter auswechseln . . . . . . . . . . . . . . . . . . .336
Wohnmobil Fahrten mit . . . . . . . . . . . . . . . . . . . . . . . . . . .266
Zentrale Stromversorgung (Sicherungen) . . . . . . . . . . . . . . . . . . . . . . . . . .305
Zulässige Achslasten . . . . . . . . . . . . . . . . . . . . . . . .254
Zulässiges Gesamtgewicht . . . . . . . . . . . . . . . . . . . .253
Zündkerzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .369
Zündung Zündschlüsseleinheit . . . . . . . . . . . . . . . . . . . . . . .8
Zurrösen, Laderaum . . . . . . . . . . . . . . . . . . . . . . . .125
Zurücksetzen der Ölwechselanzeige . . . . . . . . . . .28, 271
Zusätzliche elektrische Steckdose . . . . . . . . . . . . . . .103
Zusätzliches Insassen-Rückhaltesystem - Airbag . . . . . .212
Zusätzliche Steckdose . . . . . . . . . . . . . . . . . . . . . . .103
384
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT
Fiat Group Automobiles S.p.A. - Parts & Services - Technical Services - Service Engineering Largo Senatore G. Agnelli, 3 - 10040 Volvera - Torino (Italia)Print n. 530.02.221 - 07/2012 - Edition 1
