2013 FIAT FREEMONT Betriebsanleitung (in German)

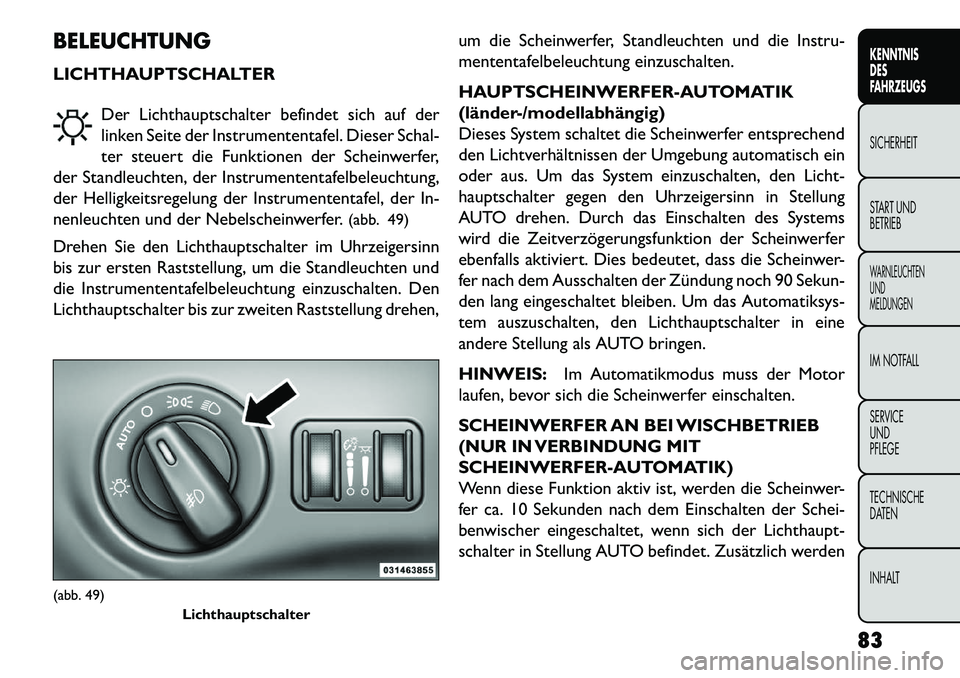

BELEUCHTUNG
LICHTHAUPTSCHALTERDer Lichthauptschalter befindet sich auf der
linken Seite der Instrumententafel. Dieser Schal-
ter steuert die Funktionen der Scheinwerfer,
der Standleuchten, der Instrumententafelbeleuchtung,
der Helligkeitsregelung der Instrumententafel, der In-
nenleuchten und der Nebelscheinwerfer. (abb. 49)
Drehen Sie den Lichthauptschalter im Uhrzeigersinn
bis zur ersten Raststellung, um die Standleuchten und
die Instrumententafelbeleuchtung einzuschalten. Den
Lichthauptschalter bis zur zweiten Raststellung drehen, um die Scheinwerfer, Standleuchten und die Instru-
mententafelbeleuchtung einzuschalten.
HAUPTSCHEINWERFER-AUTOMATIK
(länder-/modellabhängig)
Dieses System schaltet die Scheinwerfer entsprechend
den Lichtverhältnissen der Umgebung automatisch ein
oder aus. Um das System einzuschalten, den Licht-
hauptschalter gegen den Uhrzeigersinn in Stellung
AUTO drehen. Durch das Einschalten des Systems
wird die Zeitverzögerungsfunktion der Scheinwerfer
ebenfalls aktiviert. Dies bedeutet, dass die Scheinwer-
fer nach dem Ausschalten der Zündung noch 90 Sekun-
den lang eingeschaltet bleiben. Um das Automatiksys-
tem auszuschalten, den Lichthauptschalter in eine
andere Stellung als AUTO bringen.
HINWEIS:
Im Automatikmodus muss der Motor
laufen, bevor sich die Scheinwerfer einschalten.
SCHEINWERFER AN BEI WISCHBETRIEB
(NUR IN VERBINDUNG MIT
SCHEINWERFER-AUTOMATIK)
Wenn diese Funktion aktiv ist, werden die Scheinwer-
fer ca. 10 Sekunden nach dem Einschalten der Schei-
benwischer eingeschaltet, wenn sich der Lichthaupt-
schalter in Stellung AUTO befindet. Zusätzlich werden(abb. 49) Lichthauptschalter
83
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

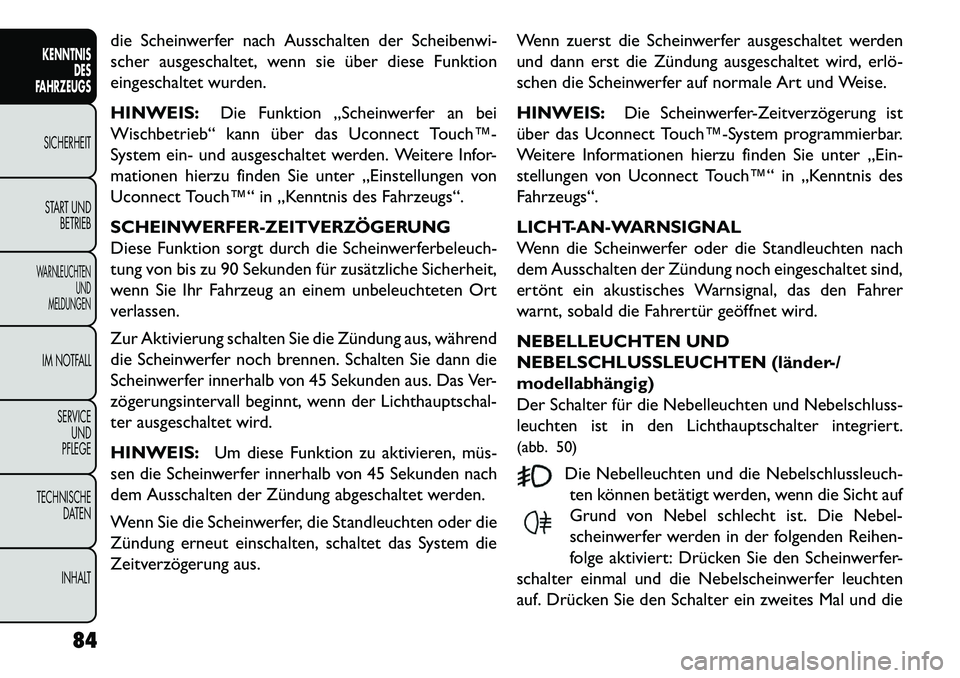

die Scheinwerfer nach Ausschalten der Scheibenwi-
scher ausgeschaltet, wenn sie über diese Funktion
eingeschaltet wurden.
HINWEIS:Die Funktion „Scheinwerfer an bei
Wischbetrieb“ kann über das Uconnect Touch™­
System ein- und ausgeschaltet werden. Weitere Infor-
mationen hierzu finden Sie unter „Einstellungen von
Uconnect Touch™“ in „Kenntnis des Fahrzeugs“.
SCHEINWERFER-ZEITVERZÖGERUNG
Diese Funktion sorgt durch die Scheinwerferbeleuch-
tung von bis zu 90 Sekunden für zusätzliche Sicherheit,
wenn Sie Ihr Fahrzeug an einem unbeleuchteten Ort
verlassen.
Zur Aktivierung schalten Sie die Zündung aus, während
die Scheinwerfer noch brennen. Schalten Sie dann die
Scheinwerfer innerhalb von 45 Sekunden aus. Das Ver-
zögerungsintervall beginnt, wenn der Lichthauptschal-
ter ausgeschaltet wird.
HINWEIS: Um diese Funktion zu aktivieren, müs­
sen die Scheinwerfer innerhalb von 45 Sekunden nach
dem Ausschalten der Zündung abgeschaltet werden.
Wenn Sie die Scheinwerfer, die Standleuchten oder die
Zündung erneut einschalten, schaltet das System die
Zeitverzögerung aus. Wenn zuerst die Scheinwerfer ausgeschaltet werden
und dann erst die Zündung ausgeschaltet wird, erlö­
schen die Scheinwerfer auf normale Art und Weise.
HINWEIS:
Die Scheinwerfer-Zeitverzögerung ist
über das Uconnect Touch™­System programmierbar.
Weitere Informationen hierzu finden Sie unter „Ein-
stellungen von Uconnect Touch™“ in „Kenntnis des
Fahrzeugs“.
LICHT-AN-WARNSIGNAL
Wenn die Scheinwerfer oder die Standleuchten nach
dem Ausschalten der Zündung noch eingeschaltet sind,
ertönt ein akustisches Warnsignal, das den Fahrer
warnt, sobald die Fahrertür geöffnet wird.
NEBELLEUCHTEN UND
NEBELSCHLUSSLEUCHTEN (länder-/
modellabhängig)
Der Schalter für die Nebelleuchten und Nebelschluss-
leuchten ist in den Lichthauptschalter integriert.
(abb. 50)
Die Nebelleuchten und die Nebelschlussleuch-ten können betätigt werden, wenn die Sicht auf
Grund von Nebel schlecht ist. Die Nebel-
scheinwerfer werden in der folgenden Reihen-
folge aktiviert: Drücken Sie den Scheinwerfer-
schalter einmal und die Nebelscheinwerfer leuchten
auf. Drücken Sie den Schalter ein zweites Mal und die
84
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

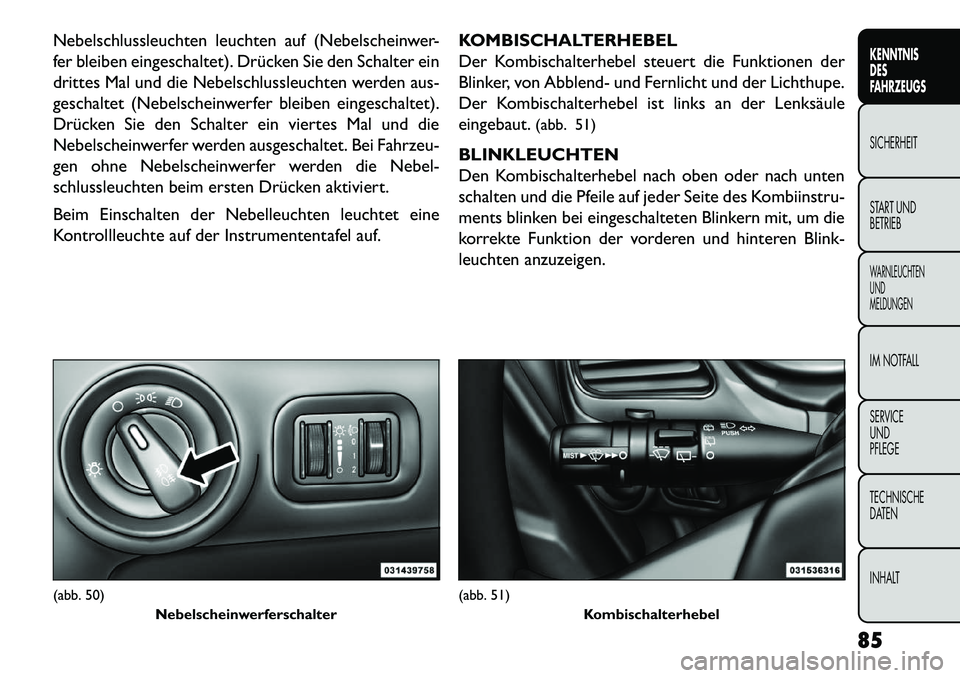

Nebelschlussleuchten leuchten auf (Nebelscheinwer-
fer bleiben eingeschaltet). Drücken Sie den Schalter ein
drittes Mal und die Nebelschlussleuchten werden aus-
geschaltet (Nebelscheinwerfer bleiben eingeschaltet).
Drücken Sie den Schalter ein viertes Mal und die
Nebelscheinwerfer werden ausgeschaltet. Bei Fahrzeu-
gen ohne Nebelscheinwerfer werden die Nebel-
schlussleuchten beim ersten Drücken aktiviert.
Beim Einschalten der Nebelleuchten leuchtet eine
Kontrollleuchte auf der Instrumententafel auf.KOMBISCHALTERHEBEL
Der Kombischalterhebel steuert die Funktionen der
Blinker, von Abblend- und Fernlicht und der Lichthupe.
Der Kombischalterhebel ist links an der Lenksäule
eingebaut.
(abb. 51)
BLINKLEUCHTEN
Den Kombischalterhebel nach oben oder nach unten
schalten und die Pfeile auf jeder Seite des Kombiinstru-
ments blinken bei eingeschalteten Blinkern mit, um die
korrekte Funktion der vorderen und hinteren Blink-
leuchten anzuzeigen.(abb. 50) Nebelscheinwerferschalter
(abb. 51) Kombischalterhebel
85
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

HINWEIS:
 Bleibt einer der Pfeile an und blinkt nicht oderaußergewöhnlich schnell, ist die Glühlampe in einer
der Blinkleuchten außen am Fahrzeug defekt. Leuch-
tet eines der beiden Pfeilsymbole bei Betätigung des
Blinkerhebels nicht auf, lässt dies auf eine defekte
Glühlampe der Kontrollleuchte schließen.
 Auf dem Infodisplay (EVIC) (länder­/modellabhängig) wird die Meldung „Turn Signal On“ (Blinker Ein)
angezeigt und es ertönt ein Dauerwarnton, wenn das
Fahrzeug weiter als 1,6 km mit eingeschaltetem Blin-
ker gefahren wird.
SPURWECHSELASSISTENT
Den Hebel einmal kurz nach oben oder unten drücken,
ohne die Raststellung zu überschreiten. Daraufhin
blinkt der Blinker (rechts oder links) dreimal und wird
automatisch wieder abgeschaltet.
ABBLENDSCHALTER
Zum Umschalten der Scheinwerfer auf Fernlicht den
Kombischalterhebel von sich weg drücken. Zum Um-
schalten der Scheinwerfer auf Abblendlicht den Kom-
bischalterhebel zu sich ziehen. LICHTHUPE
Sie können anderen Fahrzeugen mit den Scheinwerfern
durch leichtes Ziehen des Kombischalters gegen sich
Signale geben. Damit wird das Fernlicht eingeschaltet,
bis Sie den Hebel loslassen.
INNENRAUMLEUCHTEN
Die Innenraumleuchten schalten sich ein, wenn eine
Tür geöffnet wird.
Zum Schutz der Batterie werden die Innenraumleuch-
ten automatisch 10 Minuten nach Ausschalten der
Zündung ausgeschaltet. Dies ist der Fall, wenn die
Innenraumleuchten von Hand eingeschaltet wurden
oder wegen einer geöffneten Tür eingeschaltet sind.
Dazu gehört die Handschuhfachleuchte, nicht aber die
Kofferraumleuchte. Um die Innenleuchten wieder ein-
zuschalten, entweder die Zündung einschalten oder
den Lichtschalter betätigen.
86
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

HELLIGKEITSREGLER
Die Helligkeitsregler sind Teil des Lichthauptschalters
und befinden sich auf der linken Seite der Instrumen-
tentafel. (abb. 52)
Durch Drehen des linken Helligkeitsreglers noch oben
bei eingeschalteten Standleuchten oder Scheinwerfern
wird die Helligkeit der Instrumententafelbeleuchtun-
gen erhöht.
LAGE DER DECKENLEUCHTE
Den Helligkeitsregler zum Einschalten der Innenraum-
leuchten ganz nach oben zur zweiten Raststellung dre-
hen. Die Innenraumleuchten bleiben eingeschaltet,
wenn der Helligkeitsregler in dieser Stellung steht.VOLLSTÄNDIGE ABSCHALTUNG DER
INNENRAUMLEUCHTEN (AUS)
Den Helligkeitsregler ganz nach unten in Abschaltstel-
lung drehen. Die Innenraumleuchten bleiben bei geöff-
neten Türen ausgeschaltet.
AUTOMATISCHE
HELLIGKEITSANHEBUNG
(TAGESLICHTANPASSUNG)
Den Helligkeitsregler nach oben bis zur ersten Rast-
stellung drehen. Diese Funktion erhöht die Helligkeit
aller Textanzeigen, wie Kilometerzähler, und Radio,
wenn die Standleuchten oder die Scheinwerfer einge-
schaltet sind.
LEUCHTWEITENREGULIERUNG
Dieses System erlaubt es dem Fahrer, die zur Fahr-
bahnoberfläche passende Scheinwerferposition unab-
hängig von der Fahrzeuglast beizubehalten.
Der Leuchtweitenregler befindet sich neben
dem Helligkeitsregler auf der linken Seite der
Instrumententafel.(abb. 52) Helligkeitsregler
87KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

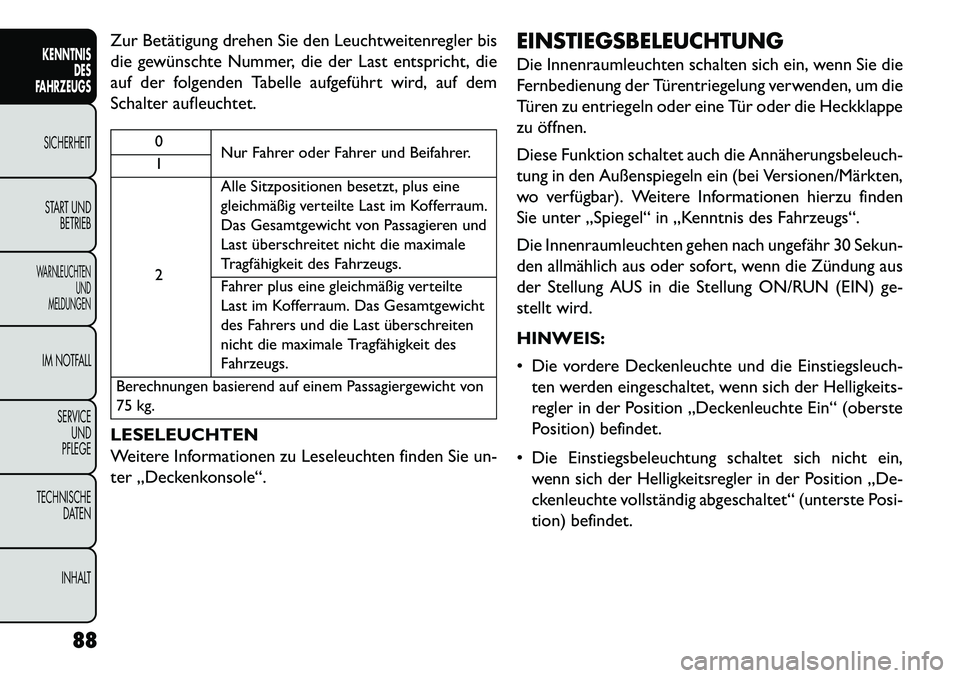

Zur Betätigung drehen Sie den Leuchtweitenregler bis
die gewünschte Nummer, die der Last entspricht, die
auf der folgenden Tabelle aufgeführt wird, auf dem
Schalter aufleuchtet.
0Nur Fahrer oder Fahrer und Beifahrer.
1
2 Alle Sitzpositionen besetzt, plus eine
gleichmäßig verteilte Last im Kofferraum.
Das Gesamtgewicht von Passagieren und
Last überschreitet nicht die maximale
Tragfähigkeit des Fahrzeugs.
Fahrer plus eine gleichmäßig verteilte
Last im Kofferraum. Das Gesamtgewicht
des Fahrers und die Last überschreiten
nicht die maximale Tragfähigkeit des
Fahrzeugs.
Berechnungen basierend auf einem Passagiergewicht von
75 kg.
LESELEUCHTEN
Weitere Informationen zu Leseleuchten finden Sie un-
ter „Deckenkonsole“. EINSTIEGSBELEUCHTUNG
Die Innenraumleuchten schalten sich ein, wenn Sie die
Fernbedienung der Türentriegelung verwenden, um die
Türen zu entriegeln oder eine Tür oder die Heckklappe
zu öffnen.
Diese Funktion schaltet auch die Annäherungsbeleuch­
tung in den Außenspiegeln ein (bei Versionen/Märkten,
wo verfügbar). Weitere Informationen hierzu finden
Sie unter „Spiegel“ in „Kenntnis des Fahrzeugs“.
Die Innenraumleuchten gehen nach ungefähr 30 Sekun-
den allmählich aus oder sofort, wenn die Zündung aus
der Stellung AUS in die Stellung ON/RUN (EIN) ge-
stellt wird.
HINWEIS:
 Die vordere Deckenleuchte und die Einstiegsleuch-
ten werden eingeschaltet, wenn sich der Helligkeits-
regler in der Position „Deckenleuchte Ein“ (oberste
Position) befindet.
 Die Einstiegsbeleuchtung schaltet sich nicht ein, wenn sich der Helligkeitsregler in der Position „De-
ckenleuchte vollständig abgeschaltet“ (unterste Posi-
tion) befindet.
88
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

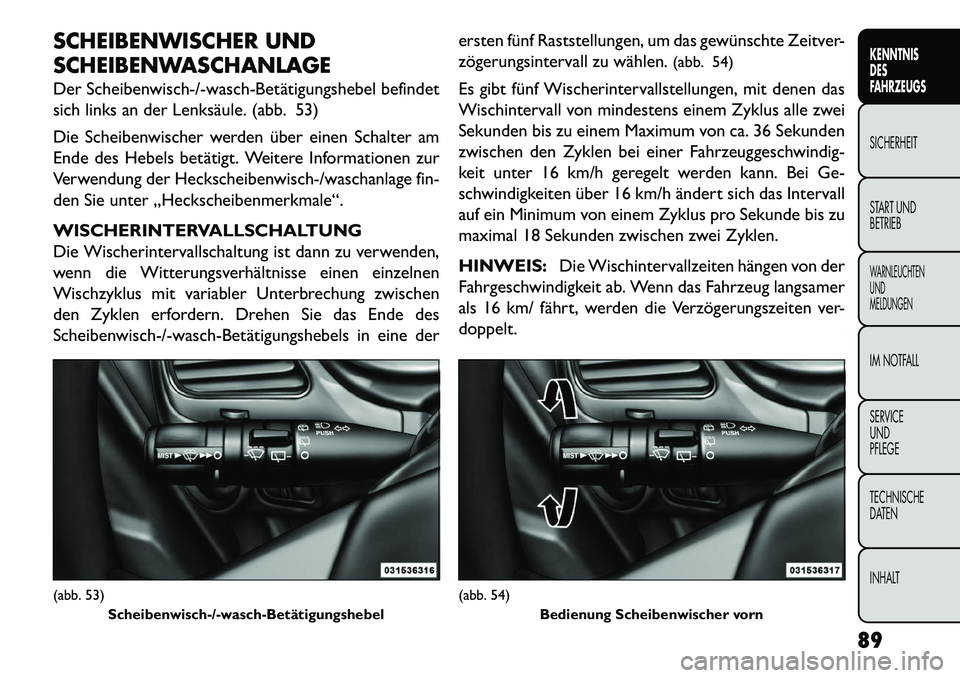

SCHEIBENWISCHER UND
SCHEIBENWASCHANLAGE
Der Scheibenwisch-/-wasch-Betätigungshebel befindet
sich links an der Lenksäule. (abb. 53)
Die Scheibenwischer werden über einen Schalter am
Ende des Hebels betätigt. Weitere Informationen zur
Verwendung der Heckscheibenwisch-/waschanlage fin-
den Sie unter „Heckscheibenmerkmale“.
WISCHERINTERVALLSCHALTUNG
Die Wischerintervallschaltung ist dann zu verwenden,
wenn die Witterungsverhältnisse einen einzelnen
Wischzyklus mit variabler Unterbrechung zwischen
den Zyklen erfordern. Drehen Sie das Ende des
Scheibenwisch-/-wasch-Betätigungshebels in eine derersten fünf Raststellungen, um das gewünschte Zeitver-
zögerungsintervall zu wählen.
(abb. 54)
Es gibt fünf Wischerintervallstellungen, mit denen das
Wischintervall von mindestens einem Zyklus alle zwei
Sekunden bis zu einem Maximum von ca. 36 Sekunden
zwischen den Zyklen bei einer Fahrzeuggeschwindig-
keit unter 16 km/h geregelt werden kann. Bei Ge-
schwindigkeiten über 16 km/h ändert sich das Intervall
auf ein Minimum von einem Zyklus pro Sekunde bis zu
maximal 18 Sekunden zwischen zwei Zyklen.
HINWEIS: Die Wischintervallzeiten hängen von der
Fahrgeschwindigkeit ab. Wenn das Fahrzeug langsamer
als 16 km/ fährt, werden die Verzögerungszeiten ver-
doppelt.(abb. 53) Scheibenwisch­/­wasch­Betätigungshebel
(abb. 54) Bedienung Scheibenwischer vorn
89
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

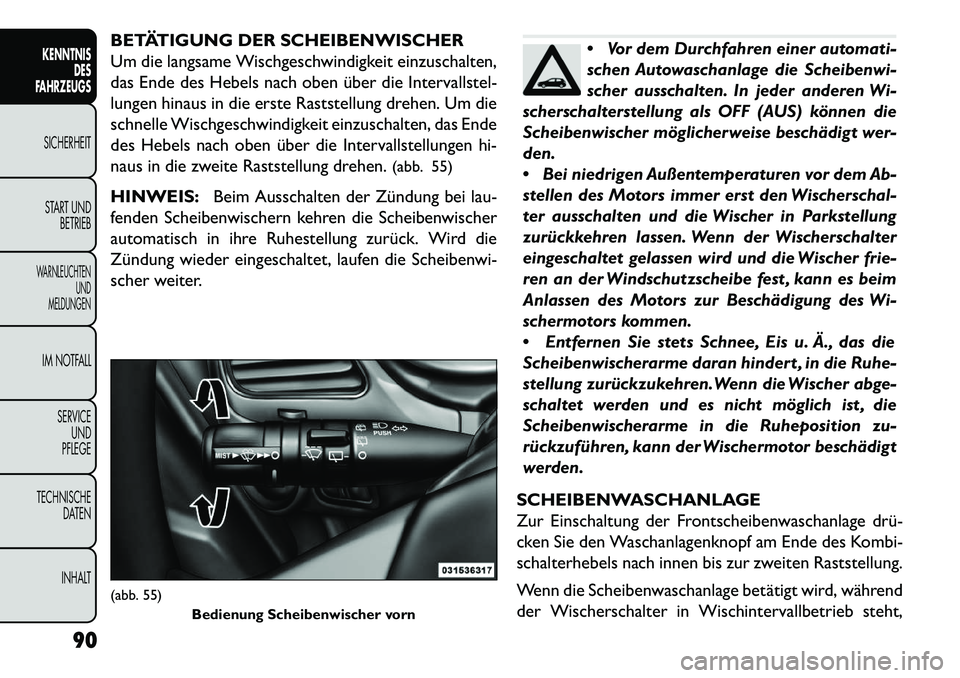

BETÄTIGUNG DER SCHEIBENWISCHER
Um die langsame Wischgeschwindigkeit einzuschalten,
das Ende des Hebels nach oben über die Intervallstel-
lungen hinaus in die erste Raststellung drehen. Um die
schnelle Wischgeschwindigkeit einzuschalten, das Ende
des Hebels nach oben über die Intervallstellungen hi-
naus in die zweite Raststellung drehen.(abb. 55)
HINWEIS: Beim Ausschalten der Zündung bei lau-
fenden Scheibenwischern kehren die Scheibenwischer
automatisch in ihre Ruhestellung zurück. Wird die
Zündung wieder eingeschaltet, laufen die Scheibenwi-
scher weiter.
 Vor dem Durchfahren einer automati-
schen Autowaschanlage die Scheibenwi-
scher ausschalten. In jeder anderen Wi-
scherschalterstellung als OFF (AUS) können die
Scheibenwischer möglicherweise beschädigt wer-
den.
 Bei niedrigen Außentemperaturen vor dem Ab-
stellen des Motors immer erst den Wischerschal-
ter ausschalten und die Wischer in Parkstellung
zurückkehren lassen. Wenn der Wischerschalter
eingeschaltet gelassen wird und die Wischer frie-
ren an der Windschutzscheibe fest , kann es beim
Anlassen des Motors zur Beschädigung des Wi-
schermotors kommen.
 Entfernen Sie stets Schnee, Eis u. Ä., das die
Scheibenwischerarme daran hindert , in die Ruhe-
stellung zurückzukehren.Wenn die Wischer abge-
schaltet werden und es nicht möglich ist , die
Scheibenwischerarme in die Ruheposition zu-
rückzuführen, kann der Wischermotor beschädigt
werden.
SCHEIBENWASCHANLAGE
Zur Einschaltung der Frontscheibenwaschanlage drü­
cken Sie den Waschanlagenknopf am Ende des Kombi-
schalterhebels nach innen bis zur zweiten Raststellung.
Wenn die Scheibenwaschanlage betätigt wird, während
der Wischerschalter in Wischintervallbetrieb steht,
(abb. 55) Bedienung Scheibenwischer vorn
90
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT
