2013 FIAT FREEMONT Betriebsanleitung (in German)

Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.
REGENERATIONSSTRATEGIE –
2.0L-DIESELMOTOR
Dieses Fahrzeug ist mit einem hochentwickelten Mo-
tor und Auspuffanlage sowie einem Dieselpartikelfilter
ausgestattet. Der Motor und die Auspuffanlage arbei-
ten zusammen, um die die Abgasvorschriften zu erfül­
len. Das System verwaltet die Motorverbrennung, da-
mit der Katalysator der Auspuffanlage
umweltverschmutzende Partikel ohne Eingabe oder
Eingriff von Ihrer Seite sammeln und verbrennen kann.
Weitere Informationen hierzu finden Sie unter „Info-
display (EVIC)“ in „Kenntnis des Fahrzeugs“.
AUSPUFFANLAGE
Die Auspuffanlage muss stets in einwandfreiem Zu-
stand sein, damit kein Kohlenmonoxid in den Fahrzeug-
innenraum eindringen kann. Wenn Sie ungewöhnliche Auspuffgeräusche wahrneh-
men, Abgasgeruch im Innenraum spürbar ist oder
wenn der Unterboden oder Heckbereich des Fahr-
zeugs beschädigt ist, sind die gesamte Auspuffanlage
und die angrenzenden Karosseriebereiche durch einen
kompetenten Mechaniker auf gebrochene, beschä­
digte, undichte oder falsch montierte Teile zu überprü­
fen. Durch offene Schweißnähte und gelockerte An-
schlüsse können Abgase in den Fahrzeuginnenraum
eindringen. Darüber hinaus ist der Zustand der Aus-
puffanlage jedes Mal zu prüfen, wenn das Fahrzeug zum
Ölwechsel oder Schmierdienst angehoben wird. Schad-
hafte Teile sind auszutauschen.
WARNUNG!
Motorabgase können zu Verletzungen
oder
zum Tod führen. Sie enthalten Koh-
lenmonoxid (CO), ein farb- und geruchloses Gas.
Das Einatmen von Kohlenmonoxid verursacht
Bewusstlosigkeit und kann schließlich zu einer
Vergiftung führen. Um das Einatmen von Kohlen-
monoxid zu vermeiden, finden Sie weitere Infor-
mationen unter „Sicherheitstipps/Auspuffabgas“
in „Sicherheit“.
339
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

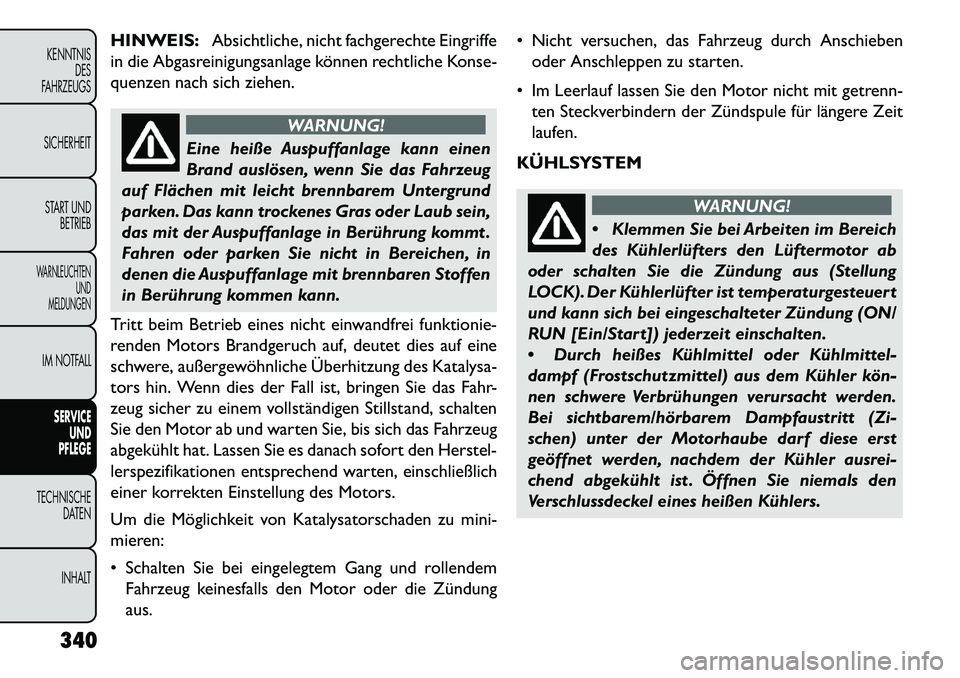

HINWEIS:Absichtliche, nicht fachgerechte Eingriffe
in die Abgasreinigungsanlage können rechtliche Konse-
quenzen nach sich ziehen.
WARNUNG!
Eine heiße Auspuffanlage kann einen
Br
and auslösen, wenn Sie das Fahrzeug
auf Flächen mit leicht brennbarem Untergrund
parken. Das kann trockenes Gras oder Laub sein,
das mit der Auspuffanlage in Berührung kommt .
Fahren oder parken Sie nicht in Bereichen, in
denen die Auspuffanlage mit brennbaren Stoffen
in Berührung kommen kann.
Tritt beim Betrieb eines nicht einwandfrei funktionie-
renden Motors Brandgeruch auf, deutet dies auf eine
schwere, außergewöhnliche Überhitzung des Katalysa-
tors hin. Wenn dies der Fall ist, bringen Sie das Fahr-
zeug sicher zu einem vollständigen Stillstand, schalten
Sie den Motor ab und warten Sie, bis sich das Fahrzeug
abgekühlt hat. Lassen Sie es danach sofort den Herstel-
lerspezifikationen entsprechend warten, einschließlich
einer korrekten Einstellung des Motors.
Um die Möglichkeit von Katalysatorschaden zu mini-
mieren:
 Schalten Sie bei eingelegtem Gang und rollendem Fahrzeug keinesfalls den Motor oder die Zündung
aus.  Nicht versuchen, das Fahrzeug durch Anschieben
oder Anschleppen zu starten.
 Im Leerlauf lassen Sie den Motor nicht mit getrenn- ten Steckverbindern der Zündspule für längere Zeit
laufen.
KÜHLSYSTEM
WARNUNG!
 Klemm
en Sie bei Arbeiten im Bereich
des Kühlerlüfters den Lüftermotor ab
oder schalten Sie die Zündung aus (Stellung
LOCK). Der Kühlerlüfter ist temperaturgesteuert
und kann sich bei eingeschalteter Zündung (ON/
RUN [Ein/Start]) jederzeit einschalten.
 Durch heißes Kühlmittel oder Kühlmittel-
dampf (Frostschutzmittel) aus dem Kühler kön­
nen schwere Verbrühungen verursacht werden.
Bei sichtbarem/hörbarem Dampfaustritt (Zi-
schen) unter der Motorhaube darf diese erst
geöffnet werden, nachdem der Kühler ausrei-
chend abgekühlt ist . Öffnen Sie niemals den
Verschlussdeckel eines heißen Kühlers.
340
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

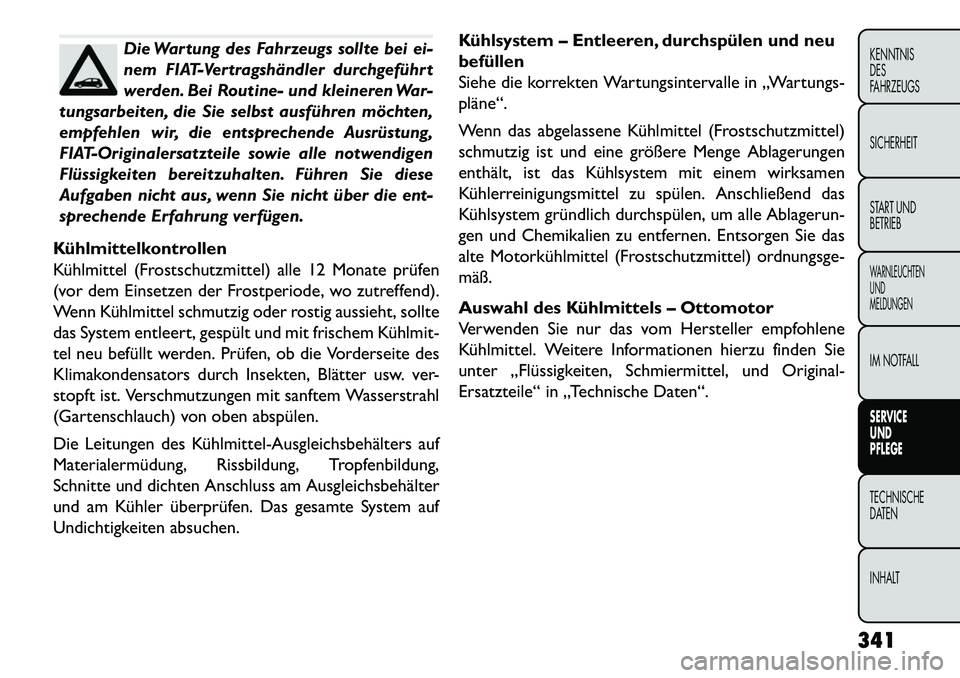

Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.
Kühlmittelkontrollen
Kühlmittel (Frostschutzmittel) alle 12 Monate prüfen
(vor dem Einsetzen der Frostperiode, wo zutreffend).
Wenn Kühlmittel schmutzig oder rostig aussieht, sollte
das System entleert, gespült und mit frischem Kühlmit­
tel neu befüllt werden. Prüfen, ob die Vorderseite des
Klimakondensators durch Insekten, Blätter usw. ver-
stopft ist. Verschmutzungen mit sanftem Wasserstrahl
(Gartenschlauch) von oben abspülen.
Die Leitungen des Kühlmittel­Ausgleichsbehälters auf
Materialermüdung, Rissbildung, Tropfenbildung,
Schnitte und dichten Anschluss am Ausgleichsbehälter
und am Kühler überprüfen. Das gesamte System auf
Undichtigkeiten absuchen. Kühlsystem – Entleeren, durchspülen und neu
befüllen
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Wenn das abgelassene Kühlmittel (Frostschutzmittel)
schmutzig ist und eine größere Menge Ablagerungen
enthält, ist das Kühlsystem mit einem wirksamen
Kühlerreinigungsmittel zu spülen. Anschließend das
Kühlsystem gründlich durchspülen, um alle Ablagerun-
gen und Chemikalien zu entfernen. Entsorgen Sie das
alte Motorkühlmittel (Frostschutzmittel) ordnungsge-
mäß.
Auswahl des Kühlmittels – Ottomotor
Verwenden Sie nur das vom Hersteller empfohlene
Kühlmittel. Weitere Informationen hierzu finden Sie
unter „Flüssigkeiten, Schmiermittel, und Original-
Ersatzteile“ in „Technische Daten“.
341
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

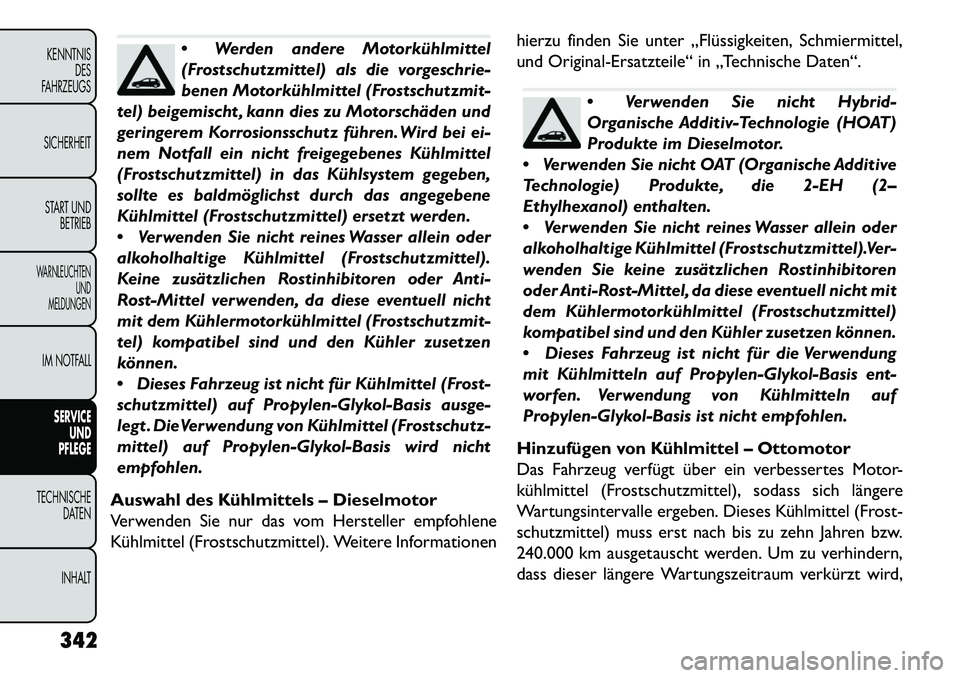

Werden andere Motorkühlmittel
(Frostschutzmittel) als die vorgeschrie-
benen Motorkühlmittel (Frostschutzmit-
tel) beigemischt , kann dies zu Motorschäden und
geringerem Korrosionsschutz führen. Wird bei ei-
nem Notfall ein nicht freigegebenes Kühlmittel
(Frostschutzmittel) in das Kühlsystem gegeben,
sollte es baldmöglichst durch das angegebene
Kühlmittel (Frostschutzmittel) ersetzt werden.
 Verwenden Sie nicht reines Wasser allein oder
alkoholhaltige Kühlmittel (Frostschutzmittel).
Keine zusätzlichen Rostinhibitoren oder Anti-
Rost-Mittel verwenden, da diese eventuell nicht
mit dem Kühlermotorkühlmittel (Frostschutzmit-
tel) kompatibel sind und den Kühler zusetzen
können.
 Dieses Fahrzeug ist nicht für Kühlmittel (Frost-
schutzmittel) auf Propylen-Glykol-Basis ausge-
legt . DieVerwendung von Kühlmittel (Frostschutz-
mittel) auf Propylen-Glykol-Basis wird nicht
empfohlen.
Auswahl des Kühlmittels – Dieselmotor
Verwenden Sie nur das vom Hersteller empfohlene
Kühlmittel (Frostschutzmittel). Weitere Informationen hierzu finden Sie unter „Flüssigkeiten, Schmiermittel,
und Original-Ersatzteile“ in „Technische Daten“.

Verwenden Sie nicht Hybrid-
Organische Additiv-Technologie (HOAT)
Produkte im Dieselmotor.
 Verwenden Sie nicht OAT (Organische Additive
Technologie) Produkte, die 2-EH (2–
Ethylhexanol) enthalten.
 Verwenden Sie nicht reines Wasser allein oder
alkoholhaltige Kühlmittel (Frostschutzmittel).Ver-
wenden Sie keine zusätzlichen Rostinhibitoren
oder Anti-Rost-Mittel, da diese eventuell nicht mit
dem Kühlermotorkühlmittel (Frostschutzmittel)
kompatibel sind und den Kühler zusetzen können.
 Dieses Fahrzeug ist nicht für die Verwendung
mit Kühlmitteln auf Propylen-Glykol-Basis ent-
worfen. Verwendung von Kühlmitteln auf
Propylen-Glykol-Basis ist nicht empfohlen.
Hinzufügen von Kühlmittel – Ottomotor
Das Fahrzeug verfügt über ein verbessertes Motor-
kühlmittel (Frostschutzmittel), sodass sich längere
Wartungsintervalle ergeben. Dieses Kühlmittel (Frost-
schutzmittel) muss erst nach bis zu zehn Jahren bzw.
240.000 km ausgetauscht werden. Um zu verhindern,
dass dieser längere Wartungszeitraum verkürzt wird,
342
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

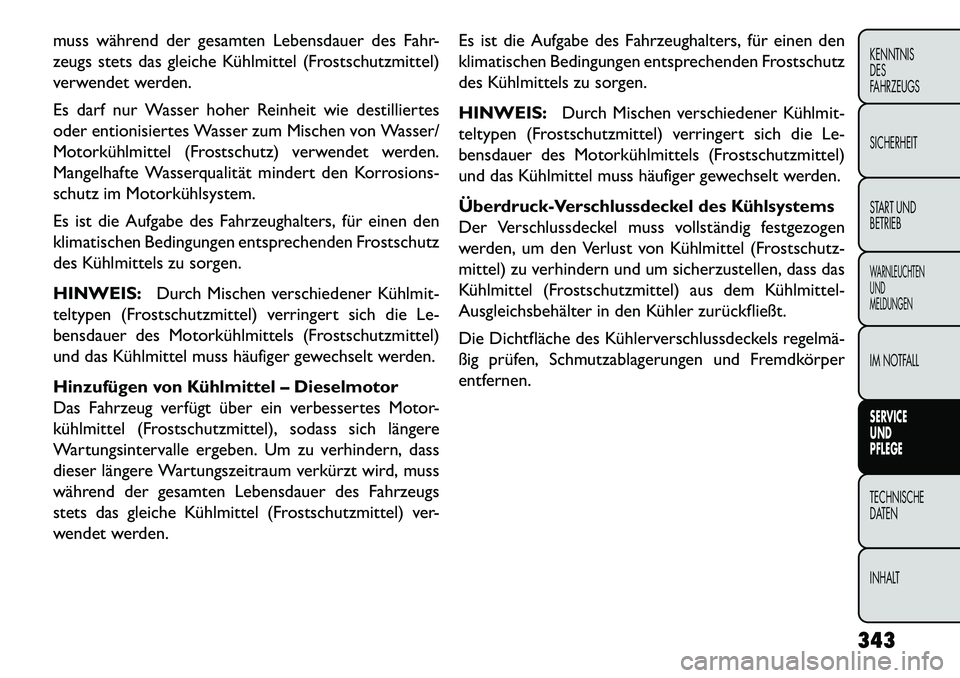

muss während der gesamten Lebensdauer des Fahr-
zeugs stets das gleiche Kühlmittel (Frostschutzmittel)
verwendet werden.
Es darf nur Wasser hoher Reinheit wie destilliertes
oder entionisiertes Wasser zum Mischen von Wasser/
Motorkühlmittel (Frostschutz) verwendet werden.
Mangelhafte Wasserqualität mindert den Korrosions-
schutz im Motorkühlsystem.
Es ist die Aufgabe des Fahrzeughalters, für einen den
klimatischen Bedingungen entsprechenden Frostschutz
des Kühlmittels zu sorgen.
HINWEIS:Durch Mischen verschiedener Kühlmit­
teltypen (Frostschutzmittel) verringert sich die Le-
bensdauer des Motorkühlmittels (Frostschutzmittel)
und das Kühlmittel muss häufiger gewechselt werden.
Hinzufügen von Kühlmittel – Dieselmotor
Das Fahrzeug verfügt über ein verbessertes Motor-
kühlmittel (Frostschutzmittel), sodass sich längere
Wartungsintervalle ergeben. Um zu verhindern, dass
dieser längere Wartungszeitraum verkürzt wird, muss
während der gesamten Lebensdauer des Fahrzeugs
stets das gleiche Kühlmittel (Frostschutzmittel) ver-
wendet werden. Es ist die Aufgabe des Fahrzeughalters, für einen den
klimatischen Bedingungen entsprechenden Frostschutz
des Kühlmittels zu sorgen.
HINWEIS:
Durch Mischen verschiedener Kühlmit­
teltypen (Frostschutzmittel) verringert sich die Le-
bensdauer des Motorkühlmittels (Frostschutzmittel)
und das Kühlmittel muss häufiger gewechselt werden.
Überdruck-Verschlussdeckel des Kühlsystems
Der Verschlussdeckel muss vollständig festgezogen
werden, um den Verlust von Kühlmittel (Frostschutz-
mittel) zu verhindern und um sicherzustellen, dass das
Kühlmittel (Frostschutzmittel) aus dem Kühlmittel-
Ausgleichsbehälter in den Kühler zurückfließt.
Die Dichtfläche des Kühlerverschlussdeckels regelmä­
ßig prüfen, Schmutzablagerungen und Fremdkörper
entfernen.
343
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

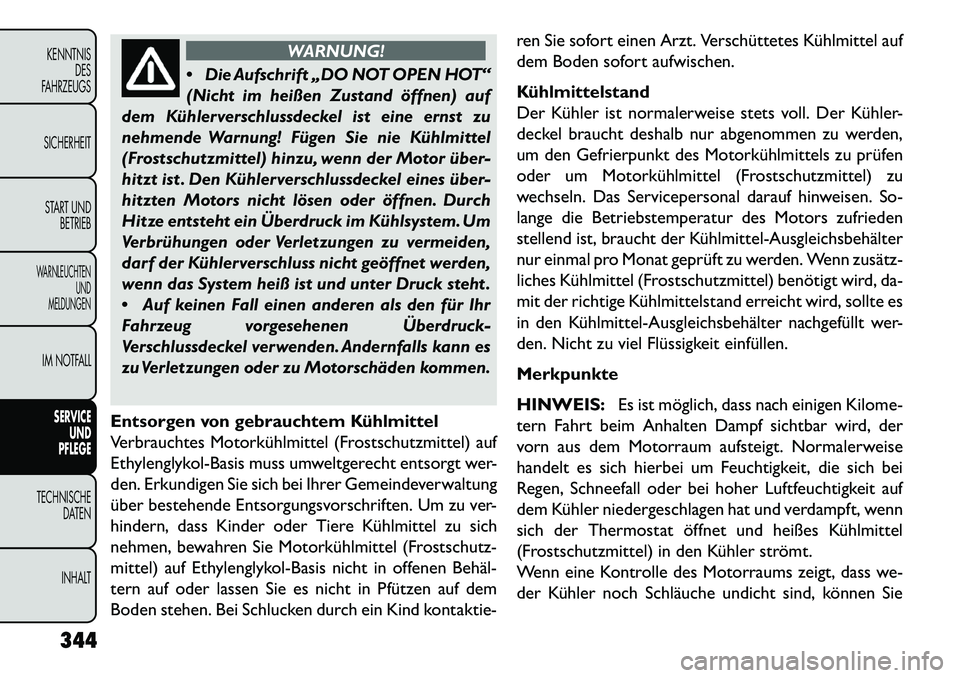

WARNUNG!
 Di
e Aufschrift „DO NOT OPEN HOT“
(Nicht im heißen Zustand öffnen) auf
dem Kühlerverschlussdeckel ist eine ernst zu
nehmende Warnung! Fügen Sie nie Kühlmittel
(Frostschutzmittel) hinzu, wenn der Motor über­
hitzt ist . Den Kühlerverschlussdeckel eines über­
hitzten Motors nicht lösen oder öffnen. Durch
Hitze entsteht ein Überdruck im Kühlsystem. Um
Verbrühungen oder Verletzungen zu vermeiden,
darf der Kühlerverschluss nicht geöffnet werden,
wenn das System heiß ist und unter Druck steht .
 Auf keinen Fall einen anderen als den für Ihr
Fahrzeug vorgesehenen Überdruck-
Verschlussdeckel verwenden. Andernfalls kann es
zu Verletzungen oder zu Motorschäden kommen.
Entsorgen von gebrauchtem Kühlmittel
Verbrauchtes Motorkühlmittel (Frostschutzmittel) auf
Ethylenglykol-Basis muss umweltgerecht entsorgt wer-
den. Erkundigen Sie sich bei Ihrer Gemeindeverwaltung
über bestehende Entsorgungsvorschriften. Um zu ver-
hindern, dass Kinder oder Tiere Kühlmittel zu sich
nehmen, bewahren Sie Motorkühlmittel (Frostschutz-
mittel) auf Ethylenglykol-Basis nicht in offenen Behäl­
tern auf oder lassen Sie es nicht in Pfützen auf dem
Boden stehen. Bei Schlucken durch ein Kind kontaktie- ren Sie sofort einen Arzt. Verschüttetes Kühlmittel auf
dem Boden sofort aufwischen.
Kühlmittelstand
Der Kühler ist normalerweise stets voll. Der Kühler-
deckel braucht deshalb nur abgenommen zu werden,
um den Gefrierpunkt des Motorkühlmittels zu prüfen
oder um Motorkühlmittel (Frostschutzmittel) zu
wechseln. Das Servicepersonal darauf hinweisen. So-
lange die Betriebstemperatur des Motors zufrieden
stellend ist, braucht der Kühlmittel­Ausgleichsbehälter
nur einmal pro Monat geprüft zu werden. Wenn zusätz­
liches Kühlmittel (Frostschutzmittel) benötigt wird, da-
mit der richtige Kühlmittelstand erreicht wird, sollte es
in den Kühlmittel­Ausgleichsbehälter nachgefüllt wer-
den. Nicht zu viel Flüssigkeit einfüllen.
Merkpunkte
HINWEIS:
Es ist möglich, dass nach einigen Kilome-
tern Fahrt beim Anhalten Dampf sichtbar wird, der
vorn aus dem Motorraum aufsteigt. Normalerweise
handelt es sich hierbei um Feuchtigkeit, die sich bei
Regen, Schneefall oder bei hoher Luftfeuchtigkeit auf
dem Kühler niedergeschlagen hat und verdampft, wenn
sich der Thermostat öffnet und heißes Kühlmittel
(Frostschutzmittel) in den Kühler strömt.
Wenn eine Kontrolle des Motorraums zeigt, dass we-
der Kühler noch Schläuche undicht sind, können Sie
344
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

unbesorgt weiterfahren. Die Dampfbildung hört nach
kurzer Zeit auf.
 Den Ausgleichsbehälter nicht übermäßig auffüllen.
 Prüfen Sie den Kühlmittelgefrierpunkt im Kühler undim Kühlmittel­Ausgleichsbehälter. Wenn Frost-
schutzmittel hinzugefügt werden muss, muss auch
der Inhalt des Kühlmittel­Ausgleichsbehälters gegen
Frieren geschützt werden.
 Wenn häufig Kühlmittel (Frostschutzmittel) nachge- füllt werden muss oder wenn der Kühlmittelstand im
Ausgleichsbehälter beim Abkühlen des Motors nicht
absinkt, ist das Kühlsystem mittels Drucktest zu
prüfen, um eventuelle Undichtigkeiten festzustellen.
 Sicherstellen, dass der Überlaufschlauch von Kühler und Kühlmittelausgleichsbehälter weder geknickt
noch verstopft ist.
 Die Vorderseite des Kühlers sauber halten. Wenn das Fahrzeug mit einer Klimaanlage ausgestattet ist,
die Vorderseite des Kondensators sauber halten.
 Ein Wechsel des Kühlerthermostats für Sommer- oder Winterbetrieb ist nicht erforderlich. Beim Aus-
tausch des Thermostats ist unbedingt darauf zu ach-
ten, dass NUR das korrekte Original-Ersatzteil ein-
gebaut wird. Andere Auslegungen führen eventuell
zu unbefriedigender Kühlmittelleistung, hohem
Kraftstoffverbrauch und mehr Abgasen. BREMSANLAGE
Damit die Bremsen in jeder Situation zuverlässig funk-
tionieren, sind die Bauteile der Bremsanlage regelmäßig
zu überprüfen. Siehe die korrekten Wartungsintervalle
in „Wartungspläne“.
WARNUNG!
Abstützen auf den Bremsen kann zu
Bremsv
ersagen und eventuell einem Un-
fall führen. Wird der Fuß während der Fahrt auf
dem Bremspedal abgestützt , kann dies zur Über­
hitzung der Bremsen, zu erhöhtem Bremsbelag-
verschleiß und zu möglichen Schäden an der
Bremsanlage führen. Im Notfall steht dann nicht
die volle Bremsleistung zur Verfügung.Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.
345
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

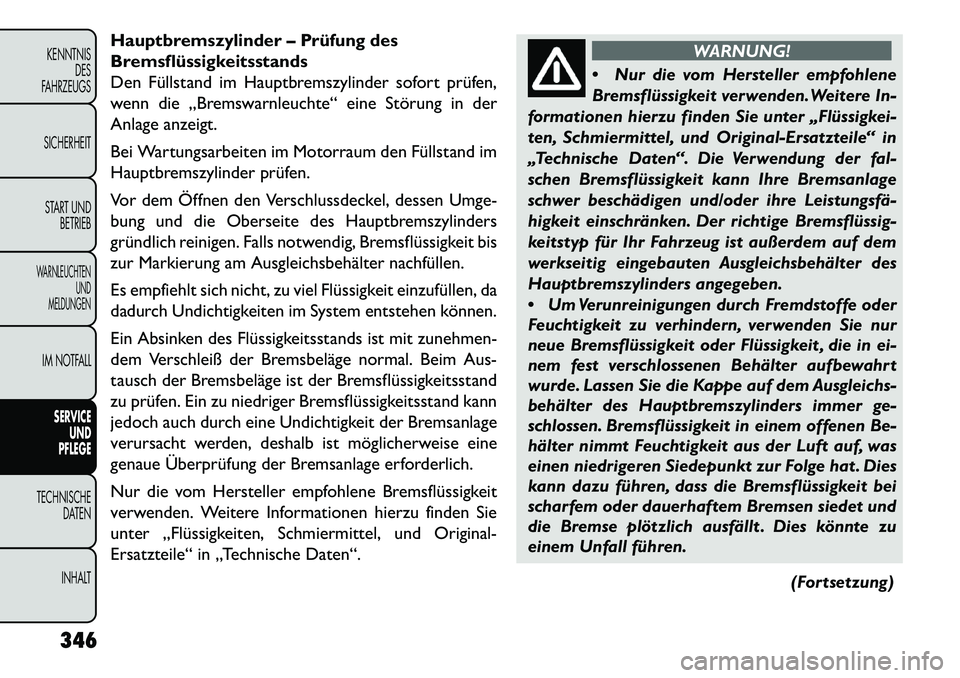

Hauptbremszylinder – Prüfung des
Bremsflüssigkeitsstands
Den Füllstand im Hauptbremszylinder sofort prüfen,
wenn die „Bremswarnleuchte“ eine Störung in der
Anlage anzeigt.
Bei Wartungsarbeiten im Motorraum den Füllstand im
Hauptbremszylinder prüfen.
Vor dem Öffnen den Verschlussdeckel, dessen Umge-
bung und die Oberseite des Hauptbremszylinders
gründlich reinigen. Falls notwendig, Bremsflüssigkeit bis
zur Markierung am Ausgleichsbehälter nachfüllen.
Es empfiehlt sich nicht, zu viel Flüssigkeit einzufüllen, da
dadurch Undichtigkeiten im System entstehen können.
Ein Absinken des Flüssigkeitsstands ist mit zunehmen-
dem Verschleiß der Bremsbeläge normal. Beim Aus-
tausch der Bremsbeläge ist der Bremsflüssigkeitsstand
zu prüfen. Ein zu niedriger Bremsflüssigkeitsstand kann
jedoch auch durch eine Undichtigkeit der Bremsanlage
verursacht werden, deshalb ist möglicherweise eine
genaue Überprüfung der Bremsanlage erforderlich.
Nur die vom Hersteller empfohlene Bremsflüssigkeit
verwenden. Weitere Informationen hierzu finden Sie
unter „Flüssigkeiten, Schmiermittel, und Original-
Ersatzteile“ in „Technische Daten“.
WARNUNG!
 Nur
die vom Hersteller empfohlene
Bremsflüssigkeit verwenden.Weitere In-
formationen hierzu finden Sie unter „Flüssigkei-
ten, Schmiermittel, und Original-Ersatzteile“ in
„Technische Daten“. Die Verwendung der fal-
schen Bremsflüssigkeit kann Ihre Bremsanlage
schwer beschädigen und/oder ihre Leistungsfä­
higkeit einschränken. Der richtige Bremsflüssig­
keitstyp für Ihr Fahrzeug ist außerdem auf dem
werkseitig eingebauten Ausgleichsbehälter des
Hauptbremszylinders angegeben.
 Um Verunreinigungen durch Fremdstoffe oder
Feuchtigkeit zu verhindern, verwenden Sie nur
neue Bremsflüssigkeit oder Flüssigkeit , die in ei-
nem fest verschlossenen Behälter aufbewahrt
wurde. Lassen Sie die Kappe auf dem Ausgleichs-
behälter des Hauptbremszylinders immer ge-
schlossen. Bremsflüssigkeit in einem offenen Be-
hälter nimmt Feuchtigkeit aus der Luft auf, was
einen niedrigeren Siedepunkt zur Folge hat . Dies
kann dazu führen, dass die Bremsflüssigkeit bei
scharfem oder dauerhaftem Bremsen siedet und
die Bremse plötzlich ausfällt . Dies könnte zu
einem Unfall führen.
(Fortsetzung)
346
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT
