2013 FIAT FREEMONT Betriebsanleitung (in German)

Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.

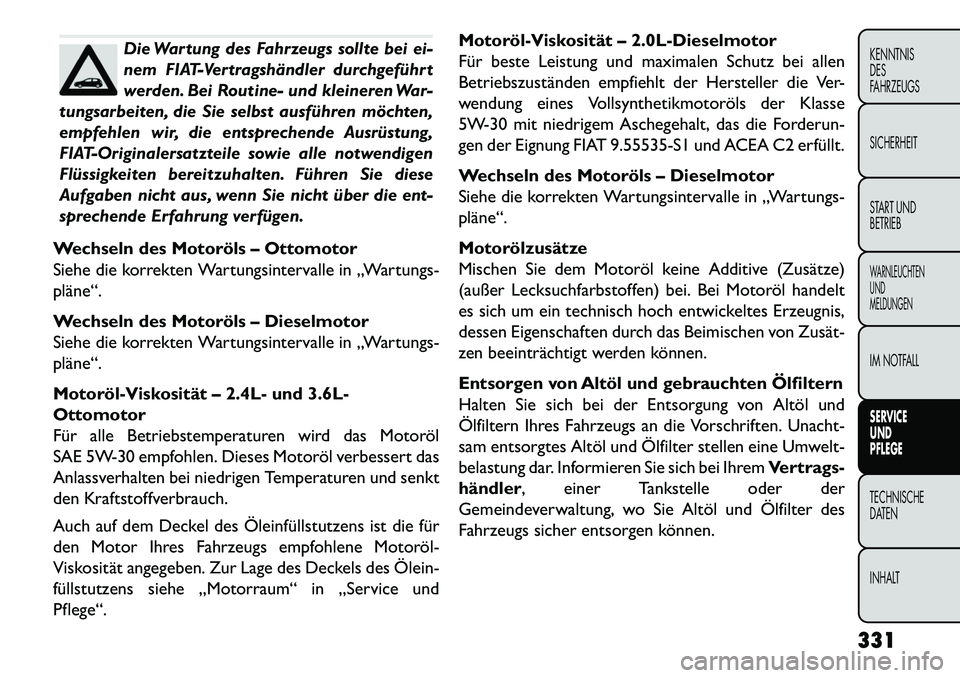

Wechseln des Motoröls – Ottomotor
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Wechseln des Motoröls – Dieselmotor
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Motoröl­Viskosität – 2.4L- und 3.6L-
Ottomotor
Für alle Betriebstemperaturen wird das Motoröl
SAE 5W-30 empfohlen. Dieses Motoröl verbessert das
Anlassverhalten bei niedrigen Temperaturen und senkt
den Kraftstoffverbrauch.
Auch auf dem Deckel des Öleinfüllstutzens ist die für
den Motor Ihres Fahrzeugs empfohlene Motoröl­
Viskosität angegeben. Zur Lage des Deckels des Ölein­
füllstutzens siehe „Motorraum“ in „Service und
Pflege“. Motoröl­Viskosität – 2.0L-Dieselmotor
Für beste Leistung und maximalen Schutz bei allen
Betriebszuständen empfiehlt der Hersteller die Ver-
wendung eines Vollsynthetikmotoröls der Klasse
5W-30 mit niedrigem Aschegehalt, das die Forderun-
gen der Eignung FIAT 9.55535-S1 und ACEA C2 erfüllt.
Wechseln des Motoröls – Dieselmotor
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Motorölzusätze
Mischen Sie dem Motoröl keine Additive (Zusätze)
(außer Lecksuchfarbstoffen) bei. Bei Motoröl handelt
es sich um ein technisch hoch entwickeltes Erzeugnis,
dessen Eigenschaften durch das Beimischen von Zusät­
zen beeinträchtigt werden können.
Entsorgen von Altöl und gebrauchten Ölfiltern
Halten Sie sich bei der Entsorgung von Altöl und
Ölfiltern Ihres Fahrzeugs an die Vorschriften. Unacht-
sam entsorgtes Altöl und Ölfilter stellen eine Umwelt-
belastung dar. Informieren Sie sich bei Ihrem
Vertrags-
händler, einer Tankstelle oder der
Gemeindeverwaltung, wo Sie Altöl und Ölfilter des
Fahrzeugs sicher entsorgen können.
331
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

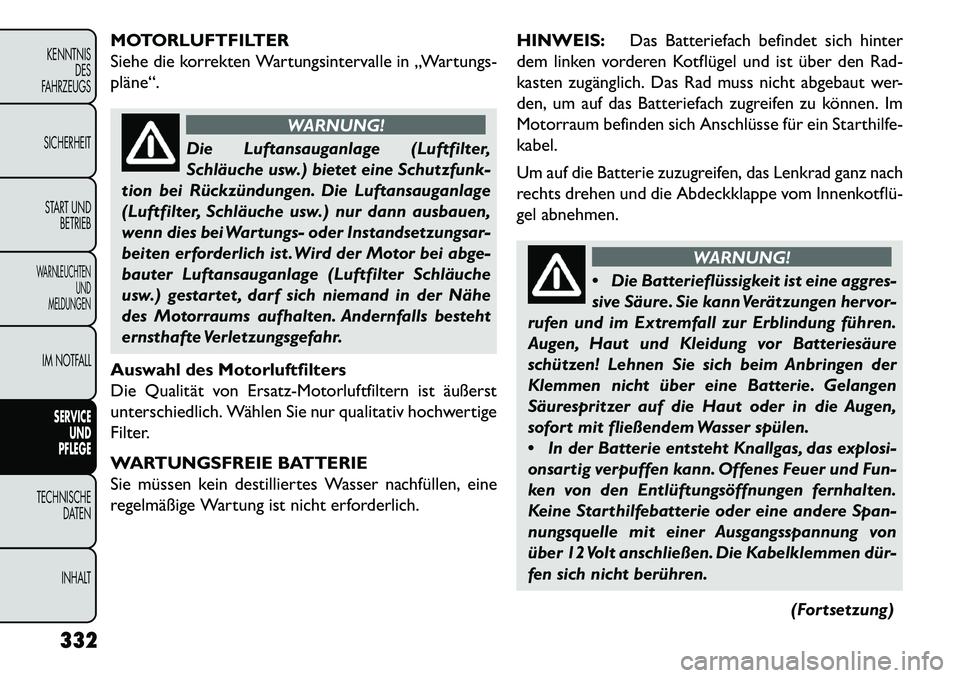

MOTORLUFTFILTER
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
WARNUNG!
Die Luftansauganlage (Luftfilter,
Schläu
che usw.) bietet eine Schutzfunk-
tion bei Rückzündungen. Die Luftansauganlage
(Luftfilter, Schläuche usw.) nur dann ausbauen,
wenn dies bei Wartungs- oder Instandsetzungsar-
beiten erforderlich ist .Wird der Motor bei abge-
bauter Luftansauganlage (Luftfilter Schläuche
usw.) gestartet , darf sich niemand in der Nähe
des Motorraums aufhalten. Andernfalls besteht
ernsthafte Verletzungsgefahr.
Auswahl des Motorluftfilters
Die Qualität von Ersatz-Motorluftfiltern ist äußerst
unterschiedlich. Wählen Sie nur qualitativ hochwertige
Filter.
WARTUNGSFREIE BATTERIE
Sie müssen kein destilliertes Wasser nachfüllen, eine
regelmäßige Wartung ist nicht erforderlich. HINWEIS:
Das Batteriefach befindet sich hinter
dem linken vorderen Kotflügel und ist über den Rad-
kasten zugänglich. Das Rad muss nicht abgebaut wer-
den, um auf das Batteriefach zugreifen zu können. Im
Motorraum befinden sich Anschlüsse für ein Starthilfe-
kabel.
Um auf die Batterie zuzugreifen, das Lenkrad ganz nach
rechts drehen und die Abdeckklappe vom Innenkotflü­
gel abnehmen.
WARNUNG!
 Di
e Batterieflüssigkeit ist eine aggres-
sive Säure. Sie kann Verätzungen hervor-
rufen und im Extremfall zur Erblindung führen.
Augen, Haut und Kleidung vor Batteriesäure
schützen! Lehnen Sie sich beim Anbringen der
Klemmen nicht über eine Batterie. Gelangen
Säurespritzer auf die Haut oder in die Augen,
sofort mit fließendem Wasser spülen.
 In der Batterie entsteht Knallgas, das explosi-
onsartig verpuffen kann. Offenes Feuer und Fun-
ken von den Entlüftungsöffnungen fernhalten.
Keine Starthilfebatterie oder eine andere Span-
nungsquelle mit einer Ausgangsspannung von
über 12 Volt anschließen. Die Kabelklemmen dür­
fen sich nicht berühren.
(Fortsetzung)
332
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

(Fortsetzung)

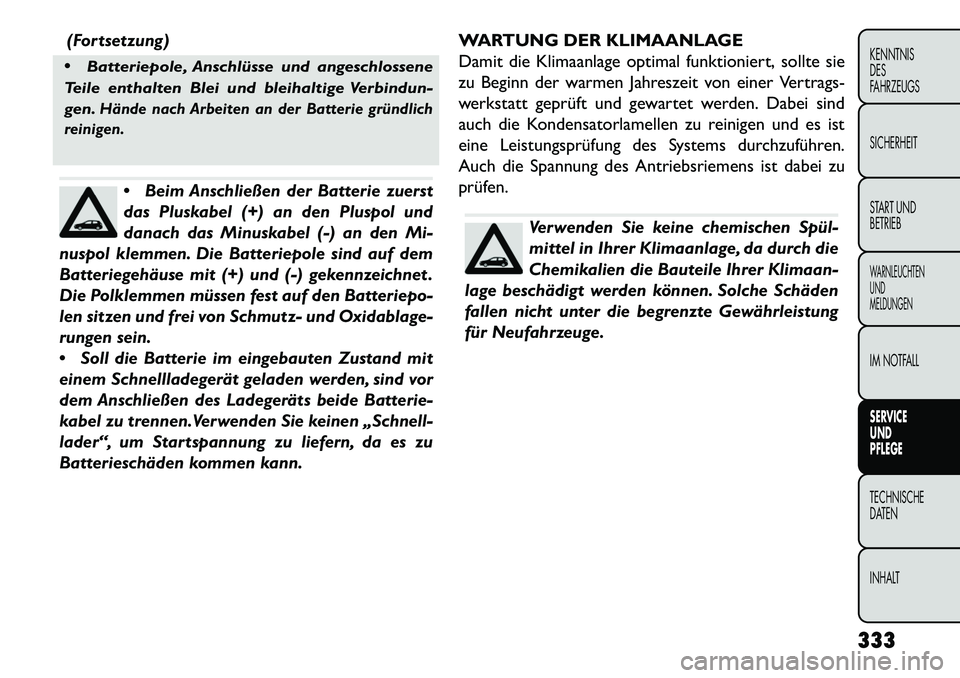

Batteriepole, Anschlüsse und angeschlossene
Teile enthalten Blei und bleihaltige Verbindun-
gen.Hände nach Arbeiten an der Batterie gründlich
reinigen.
 Beim Anschließen der Batterie zuerst
das Pluskabel (+) an den Pluspol und
danach das Minuskabel (-) an den Mi-
nuspol klemmen. Die Batteriepole sind auf dem
Batteriegehäuse mit (+) und (-) gekennzeichnet .
Die Polklemmen müssen fest auf den Batteriepo-
len sitzen und frei von Schmutz- und Oxidablage-
rungen sein.
 Soll die Batterie im eingebauten Zustand mit
einem Schnellladegerät geladen werden, sind vor
dem Anschließen des Ladegeräts beide Batterie-
kabel zu trennen.Verwenden Sie keinen „Schnell-
lader“, um Startspannung zu liefern, da es zu
Batterieschäden kommen kann. WARTUNG DER KLIMAANLAGE
Damit die Klimaanlage optimal funktioniert, sollte sie
zu Beginn der warmen Jahreszeit von einer Vertrags-
werkstatt geprüft und gewartet werden. Dabei sind
auch die Kondensatorlamellen zu reinigen und es ist
eine Leistungsprüfung des Systems durchzuführen.
Auch die Spannung des Antriebsriemens ist dabei zu
prüfen.
Verwenden Sie keine chemischen Spül­
mittel in Ihrer Klimaanlage, da durch die
Chemikalien die Bauteile Ihrer Klimaan-
lage beschädigt werden können. Solche Schäden
fallen nicht unter die begrenzte Gewährleistung
für Neufahrzeuge.
333
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

WARNUNG!
 Di
e Klimaanlage darf nur mit Kälte-
mittel und Kompressorschmiermittel be-
füllt werden, das vom Hersteller Ihrer Klimaan-
lage freigegeben ist . Einige nicht empfohlene
Kältemittel sind entflammbar und können explo-
dieren; diese Mittel stellen somit eine Verlet-
zungsgefahr dar. Andere nicht empfohlene Kälte-
mittel können zum Ausfall der Anlage führen und
kostspielige Reparaturen verursachen.
 Das Kältemittel der Klimaanlage steht unter
hohem Druck. Um Personenschäden oder Schä­
den an der Klimaanlage zu vermeiden, niemals in
Eigenleistung Kältemittel nachfüllen oder Repa-
raturen an der Klimaanlage ausführen, bei denen
Kältemittelleitungen abgeklemmt werden müs­
sen. Für diese Arbeiten ist ausschließlich fachkun-
diges Personal zuständig!
Absaugen und Wiederaufbereiten des
Kältemittels
Das Kältemittel R-134a ist ein teilhalogenierter
Fluorkohlenwasserstoff (H-FKW), der durch die Um-
weltschutzbehörde zugelassen ist und keinen schädi-
genden Einfluss auf die Ozonschicht der Erdatmo-
sphäre hat. Der Hersteller empfiehlt jedoch, die
Wartung der Klimaanlage bei Ihrem Vertragshändler
oder anderen Werkstätten vornehmen zu lassen, die über die zum Absaugen und Wiederaufbereiten des
Kältemittels erforderlichen Recyclinggeräte verfügen.
HINWEIS:
Es dürfen nur vom Hersteller freigege-
bene Klimaanlagendichtmasse, Leckdichtmittel, Dich-
tringkonditionierer, Kompressoröl oder Kältemittel
verwendet werden.
LUFTFILTER DER KLIMAANLAGE
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.
WARNUNG!
Den Luftfilter der Klimaanlage nicht bei
lauf
endem Gebläse ausbauen, da hierbei
Verletzungsgefahr besteht .
334
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

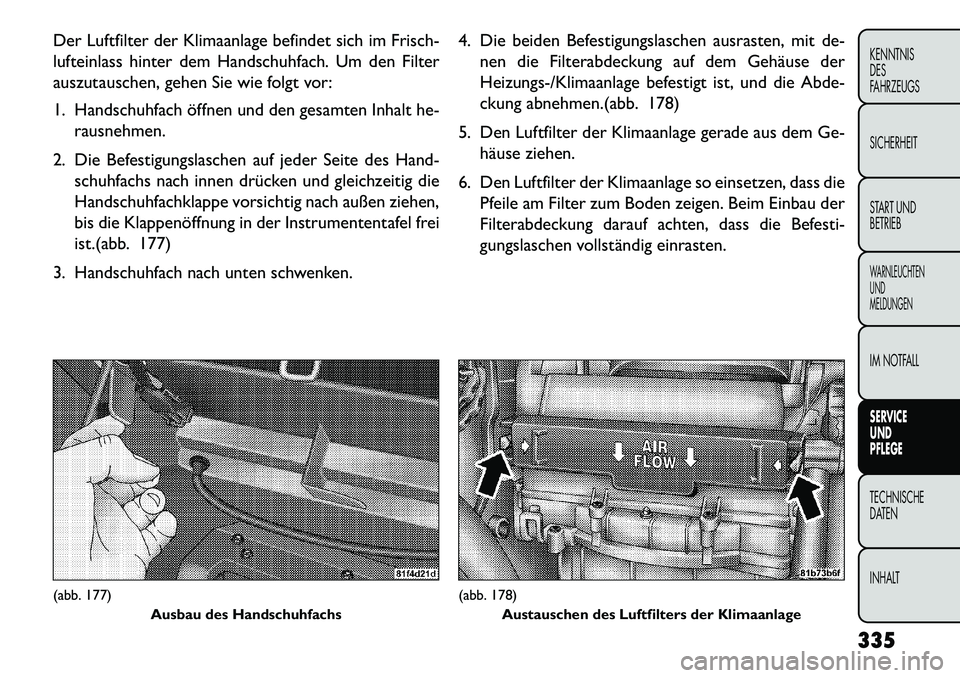

Der Luftfilter der Klimaanlage befindet sich im Frisch-
lufteinlass hinter dem Handschuhfach. Um den Filter
auszutauschen, gehen Sie wie folgt vor:
1. Handschuhfach öffnen und den gesamten Inhalt he-rausnehmen.
2. Die Befestigungslaschen auf jeder Seite des Hand- schuhfachs nach innen drücken und gleichzeitig die
Handschuhfachklappe vorsichtig nach außen ziehen,
bis die Klappenöffnung in der Instrumententafel frei
ist.(abb. 177)
3. Handschuhfach nach unten schwenken. 4. Die beiden Befestigungslaschen ausrasten, mit de-
nen die Filterabdeckung auf dem Gehäuse der
Heizungs-/Klimaanlage befestigt ist, und die Abde-
ckung abnehmen.(abb. 178)
5. Den Luftfilter der Klimaanlage gerade aus dem Ge- häuse ziehen.
6. Den Luftfilter der Klimaanlage so einsetzen, dass die Pfeile am Filter zum Boden zeigen. Beim Einbau der
Filterabdeckung darauf achten, dass die Befesti-
gungslaschen vollständig einrasten.(abb. 177) Ausbau des Handschuhfachs
(abb. 178)Austauschen des Luftfilters der Klimaanlage
335
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

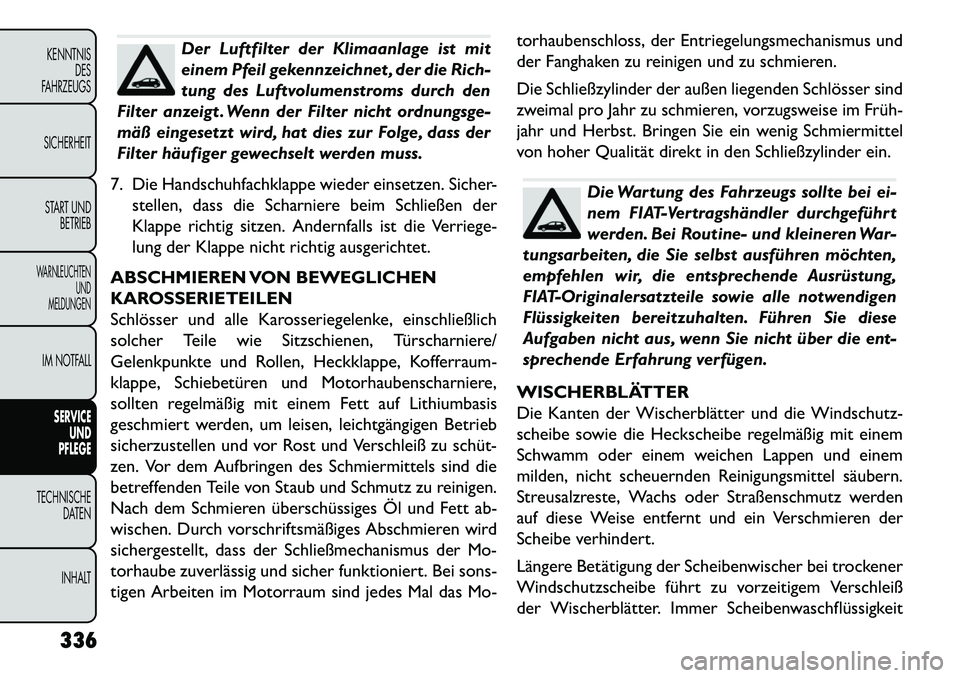

Der Luftfilter der Klimaanlage ist mit
einem Pfeil gekennzeichnet , der die Rich-
tung des Luftvolumenstroms durch den
Filter anzeigt . Wenn der Filter nicht ordnungsge-
mäß eingesetzt wird, hat dies zur Folge, dass der
Filter häufiger gewechselt werden muss.
7. Die Handschuhfachklappe wieder einsetzen. Sicher- stellen, dass die Scharniere beim Schließen der
Klappe richtig sitzen. Andernfalls ist die Verriege-
lung der Klappe nicht richtig ausgerichtet.
ABSCHMIEREN VON BEWEGLICHEN
KAROSSERIETEILEN
Schlösser und alle Karosseriegelenke, einschließlich
solcher Teile wie Sitzschienen, Türscharniere/
Gelenkpunkte und Rollen, Heckklappe, Kofferraum-
klappe, Schiebetüren und Motorhaubenscharniere,
sollten regelmäßig mit einem Fett auf Lithiumbasis
geschmiert werden, um leisen, leichtgängigen Betrieb
sicherzustellen und vor Rost und Verschleiß zu schüt­
zen. Vor dem Aufbringen des Schmiermittels sind die
betreffenden Teile von Staub und Schmutz zu reinigen.
Nach dem Schmieren überschüssiges Öl und Fett ab-
wischen. Durch vorschriftsmäßiges Abschmieren wird
sichergestellt, dass der Schließmechanismus der Mo-
torhaube zuverlässig und sicher funktioniert. Bei sons-
tigen Arbeiten im Motorraum sind jedes Mal das Mo- torhaubenschloss, der Entriegelungsmechanismus und
der Fanghaken zu reinigen und zu schmieren.
Die Schließzylinder der außen liegenden Schlösser sind
zweimal pro Jahr zu schmieren, vorzugsweise im Früh­
jahr und Herbst. Bringen Sie ein wenig Schmiermittel
von hoher Qualität direkt in den Schließzylinder ein.
Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.
WISCHERBLÄTTER
Die Kanten der Wischerblätter und die Windschutz-
scheibe sowie die Heckscheibe regelmäßig mit einem
Schwamm oder einem weichen Lappen und einem
milden, nicht scheuernden Reinigungsmittel säubern.
Streusalzreste, Wachs oder Straßenschmutz werden
auf diese Weise entfernt und ein Verschmieren der
Scheibe verhindert.
Längere Betätigung der Scheibenwischer bei trockener
Windschutzscheibe führt zu vorzeitigem Verschleiß
der Wischerblätter. Immer Scheibenwaschflüssigkeit
336
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

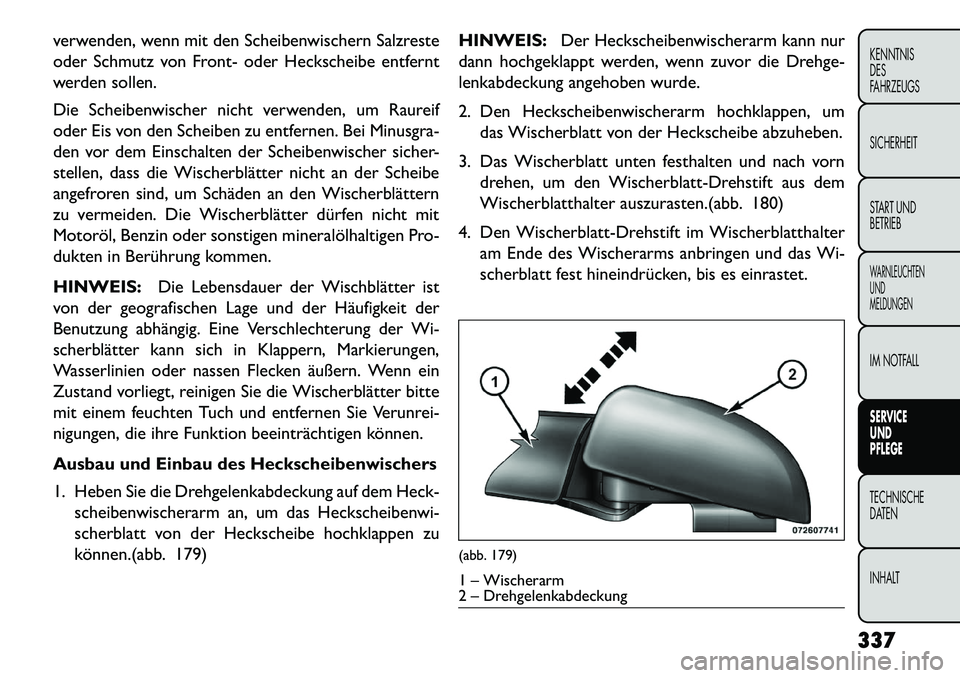

verwenden, wenn mit den Scheibenwischern Salzreste
oder Schmutz von Front- oder Heckscheibe entfernt
werden sollen.
Die Scheibenwischer nicht verwenden, um Raureif
oder Eis von den Scheiben zu entfernen. Bei Minusgra-
den vor dem Einschalten der Scheibenwischer sicher-
stellen, dass die Wischerblätter nicht an der Scheibe
angefroren sind, um Schäden an den Wischerblättern
zu vermeiden. Die Wischerblätter dürfen nicht mit
Motoröl, Benzin oder sonstigen mineralölhaltigen Pro-
dukten in Berührung kommen.
HINWEIS:Die Lebensdauer der Wischblätter ist
von der geografischen Lage und der Häufigkeit der
Benutzung abhängig. Eine Verschlechterung der Wi-
scherblätter kann sich in Klappern, Markierungen,
Wasserlinien oder nassen Flecken äußern. Wenn ein
Zustand vorliegt, reinigen Sie die Wischerblätter bitte
mit einem feuchten Tuch und entfernen Sie Verunrei-
nigungen, die ihre Funktion beeinträchtigen können.
Ausbau und Einbau des Heckscheibenwischers
1. Heben Sie die Drehgelenkabdeckung auf dem Heck- scheibenwischerarm an, um das Heckscheibenwi-
scherblatt von der Heckscheibe hochklappen zu
können.(abb. 179) HINWEIS:
Der Heckscheibenwischerarm kann nur
dann hochgeklappt werden, wenn zuvor die Drehge-
lenkabdeckung angehoben wurde.
2. Den Heckscheibenwischerarm hochklappen, um das Wischerblatt von der Heckscheibe abzuheben.
3. Das Wischerblatt unten festhalten und nach vorn drehen, um den Wischerblatt-Drehstift aus dem
Wischerblatthalter auszurasten.(abb. 180)
4. Den Wischerblatt-Drehstift im Wischerblatthalter am Ende des Wischerarms anbringen und das Wi-
scherblatt fest hineindrücken, bis es einrastet.
(abb. 179)1 – Wischerarm
2 – Drehgelenkabdeckung
337
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

5. Das Wischerblatt absenken und die Drehgelenkab-deckung herunterdrücken, bis sie einrastet.
NACHFÜLLEN DER
SCHEIBENWASCHFLÜSSIGKEIT
Die Waschanlage der Windschutzscheibe und der
Heckscheibe werden aus demselben Vorratsbehälter
gespeist. Der Vorratsbehälter befindet sich im Motor-
raum. Den Füllstand im Vorratsbehälter regelmäßig
prüfen. Füllen Sie den Vorratsbehälter mit Scheibenrei-
nigungsflüssigkeit (nicht mit Kühlerfrostschutzmittel!) auf und betätigen Sie die Anlage einige Sekunden lang,
um das restliche Wasser auszuspülen.
Beim Auffüllen des Vorratsbehälters einen Lappen oder
ein Tuch mit etwas Scheibenwaschflüssigkeit anfeuch-
ten und damit die Wischerblätter reinigen. Dadurch
wird die Reinigungswirkung der Wischerblätter er-
höht.
Um ein Einfrieren der Scheibenwaschanlage bei kalter
Witterung zu verhindern, ist eine Lösung oder Mi-
schung zu wählen, die dem Temperaturbereich Ihrer
Umgebung entspricht oder ihn übertrifft. Das entspre-
chende Mischungsverhältnis ist auf den meisten Schei-
benfrostschutzmittelbehältern aufgedruckt.
Der Flüssigkeitsbehälter enthält fast 4 Liter Scheiben-
waschflüssigkeit, wenn die Meldung „Füllstand Schei-
benwaschflüssigkeit niedrig“ im Infodisplay erscheint.
WARNUNG!
Handelsübliche Reinigungszusätze für
das
Scheibenwaschwasser sind brenn-
bar. Sie können sich entzünden und Brandverlet-
zungen verursachen. Deshalb ist beim Nachfüllen
von Reinigungsflüssigkeit und beim Arbeiten in
der Umgebung des Scheibenwaschbehälters ent-
sprechende Vorsicht geboten.
(abb. 180)1 – Wischerblatt
2 – Wischerblatt-Drehstift
3 – Wischerarm
4 – Wischerblatthalter
338
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT
