2013 FIAT FREEMONT Betriebsanleitung (in German)

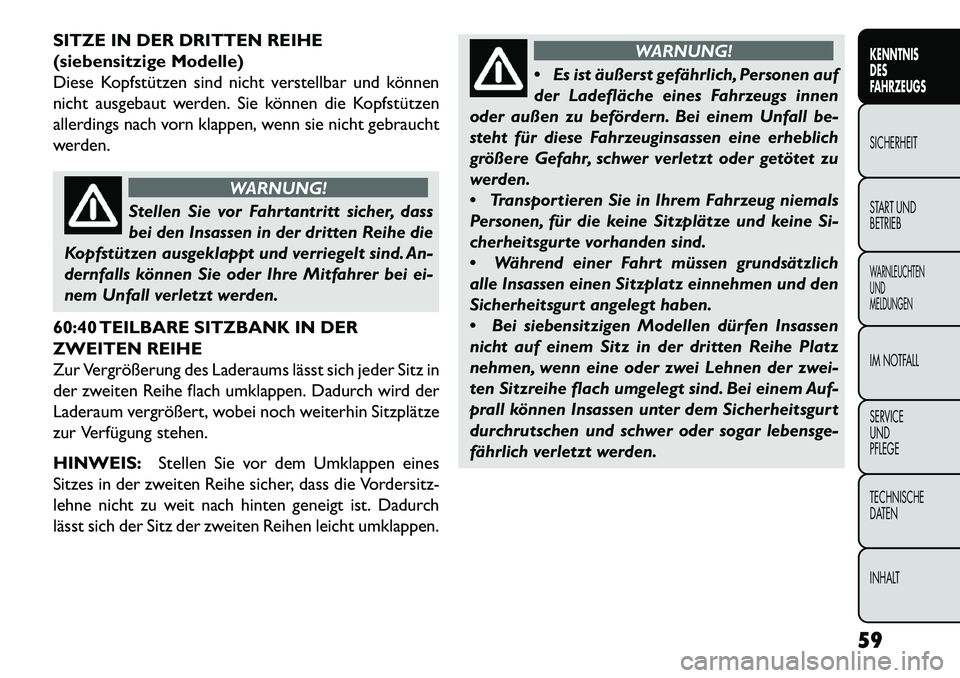

SITZE IN DER DRITTEN REIHE
(siebensitzige Modelle)
Diese Kopfstützen sind nicht verstellbar und können
nicht ausgebaut werden. Sie können die Kopfstützen
allerdings nach vorn klappen, wenn sie nicht gebraucht
werden.
WARNUNG!
Stellen Sie vor Fahrtantritt sicher, dass
bei
den Insassen in der dritten Reihe die
Kopfstützen ausgeklappt und verriegelt sind. An-
dernfalls können Sie oder Ihre Mitfahrer bei ei-
nem Unfall verletzt werden.
60:40 TEILBARE SITZBANK IN DER
ZWEITEN REIHE
Zur Vergrößerung des Laderaums lässt sich jeder Sitz in
der zweiten Reihe flach umklappen. Dadurch wird der
Laderaum vergrößert, wobei noch weiterhin Sitzplätze
zur Verfügung stehen.
HINWEIS: Stellen Sie vor dem Umklappen eines
Sitzes in der zweiten Reihe sicher, dass die Vordersitz-
lehne nicht zu weit nach hinten geneigt ist. Dadurch
lässt sich der Sitz der zweiten Reihen leicht umklappen.
WARNUNG!
 Es
ist äußerst gefährlich, Personen auf
der Ladefläche eines Fahrzeugs innen
oder außen zu befördern. Bei einem Unfall be-
steht für diese Fahrzeuginsassen eine erheblich
größere Gefahr, schwer verletzt oder getötet zu
werden.
 Transportieren Sie in Ihrem Fahrzeug niemals
Personen, für die keine Sitzplätze und keine Si-
cherheitsgurte vorhanden sind.
 Während einer Fahrt müssen grundsätzlich
alle Insassen einen Sitzplatz einnehmen und den
Sicherheitsgurt angelegt haben.
 Bei siebensitzigen Modellen dürfen Insassen
nicht auf einem Sitz in der dritten Reihe Platz
nehmen, wenn eine oder zwei Lehnen der zwei-
ten Sitzreihe flach umgelegt sind. Bei einem Auf-
prall können Insassen unter dem Sicherheitsgurt
durchrutschen und schwer oder sogar lebensge-
fährlich verletzt werden.
59
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

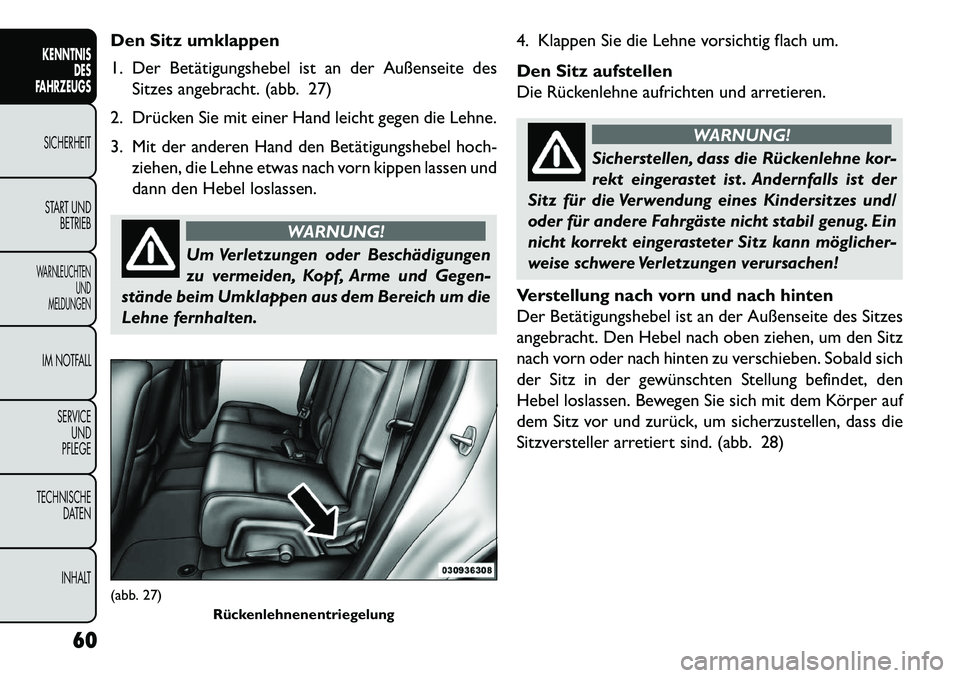

Den Sitz umklappen
1. Der Betätigungshebel ist an der Außenseite desSitzes angebracht. (abb. 27)
2. Drücken Sie mit einer Hand leicht gegen die Lehne.
3. Mit der anderen Hand den Betätigungshebel hoch- ziehen, die Lehne etwas nach vorn kippen lassen und
dann den Hebel loslassen.
WARNUNG!
Um Verletzungen oder Beschädigungen
zu
vermeiden, Kopf, Arme und Gegen-
stände beim Umklappen aus dem Bereich um die
Lehne fernhalten. 4. Klappen Sie die Lehne vorsichtig flach um.
Den Sitz aufstellen
Die Rückenlehne aufrichten und arretieren.
WARNUNG!
Sicherstellen, dass die Rückenlehne kor-
rek
t eingerastet ist . Andernfalls ist der
Sitz für die Verwendung eines Kindersitzes und/
oder für andere Fahrgäste nicht stabil genug. Ein
nicht korrekt eingerasteter Sitz kann möglicher-
weise schwere Verletzungen verursachen!
Verstellung nach vorn und nach hinten
Der Betätigungshebel ist an der Außenseite des Sitzes
angebracht. Den Hebel nach oben ziehen, um den Sitz
nach vorn oder nach hinten zu verschieben. Sobald sich
der Sitz in der gewünschten Stellung befindet, den
Hebel loslassen. Bewegen Sie sich mit dem Körper auf
dem Sitz vor und zurück, um sicherzustellen, dass die
Sitzversteller arretiert sind. (abb. 28)
(abb. 27) Rückenlehnenentriegelung
60
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

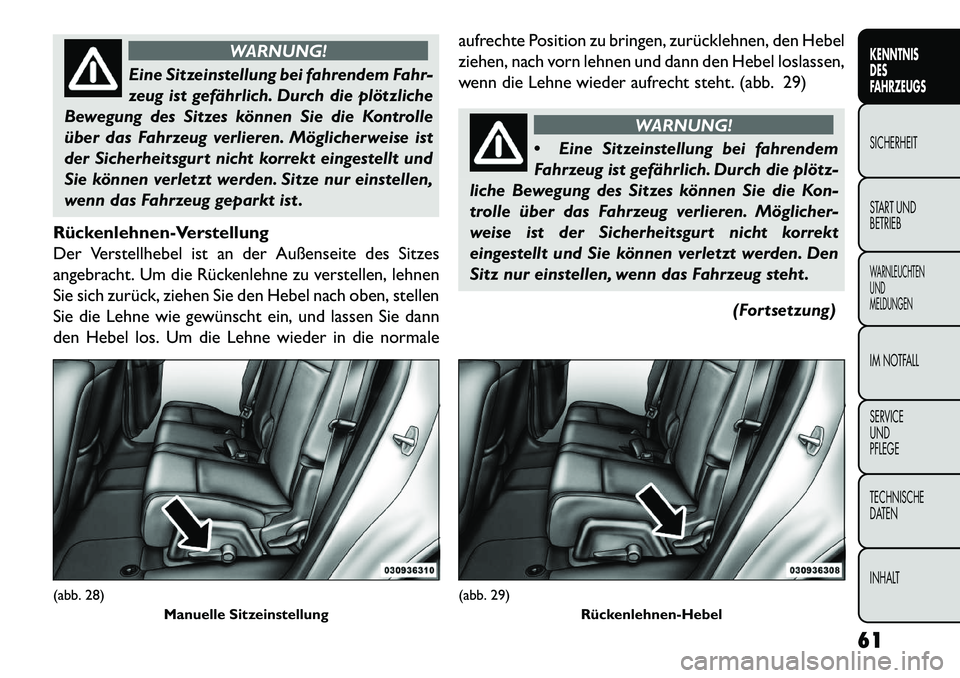

WARNUNG!
Eine Sitzeinstellung bei fahrendem Fahr-
z
eug ist gefährlich. Durch die plötzliche
Bewegung des Sitzes können Sie die Kontrolle
über das Fahrzeug verlieren. Möglicherweise ist
der Sicherheitsgurt nicht korrekt eingestellt und
Sie können verletzt werden. Sitze nur einstellen,
wenn das Fahrzeug geparkt ist .
Rückenlehnen-Verstellung
Der Verstellhebel ist an der Außenseite des Sitzes
angebracht. Um die Rückenlehne zu verstellen, lehnen
Sie sich zurück, ziehen Sie den Hebel nach oben, stellen
Sie die Lehne wie gewünscht ein, und lassen Sie dann
den Hebel los. Um die Lehne wieder in die normale aufrechte Position zu bringen, zurücklehnen, den Hebel
ziehen, nach vorn lehnen und dann den Hebel loslassen,
wenn die Lehne wieder aufrecht steht. (abb. 29)
WARNUNG!
 E
ine Sitzeinstellung bei fahrendem
Fahrzeug ist gefährlich. Durch die plötz-
liche Bewegung des Sitzes können Sie die Kon-
trolle über das Fahrzeug verlieren. Möglicher-
weise ist der Sicherheitsgurt nicht korrekt
eingestellt und Sie können verletzt werden. Den
Sitz nur einstellen, wenn das Fahrzeug steht .
(Fortsetzung)
(abb. 28)Manuelle Sitzeinstellung
(abb. 29) Rückenlehnen-Hebel
61
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

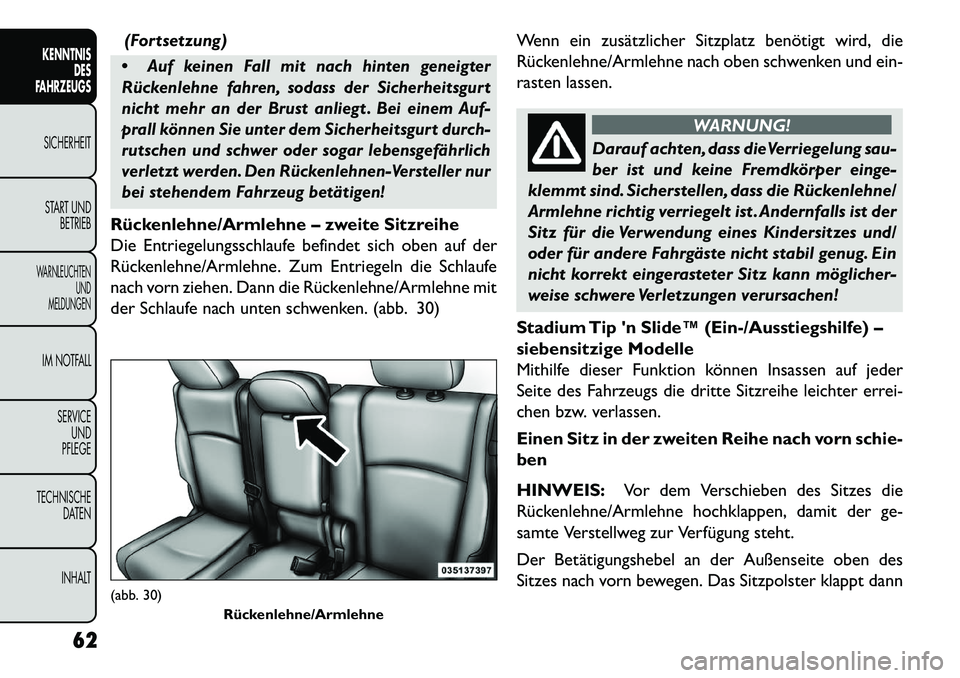

(Fortsetzung)

Auf keinen Fall mit nach hinten geneigter
Rückenlehne fahren, sodass der Sicherheitsgurt
nicht mehr an der Brust anliegt . Bei einem Auf-
prall können Sie unter dem Sicherheitsgurt durch-
rutschen und schwer oder sogar lebensgefährlich
verletzt werden. Den Rückenlehnen-Versteller nur
bei stehendem Fahrzeug betätigen!
Rückenlehne/Armlehne – zweite Sitzreihe
Die Entriegelungsschlaufe befindet sich oben auf der
Rückenlehne/Armlehne. Zum Entriegeln die Schlaufe
nach vorn ziehen. Dann die Rückenlehne/Armlehne mit
der Schlaufe nach unten schwenken. (abb. 30) Wenn ein zusätzlicher Sitzplatz benötigt wird, die
Rückenlehne/Armlehne nach oben schwenken und ein-
rasten lassen.
WARNUNG!
Darauf achten, dass dieVerriegelung sau-
ber
ist und keine Fremdkörper einge-
klemmt sind. Sicherstellen, dass die Rückenlehne/
Armlehne richtig verriegelt ist .Andernfalls ist der
Sitz für die Verwendung eines Kindersitzes und/
oder für andere Fahrgäste nicht stabil genug. Ein
nicht korrekt eingerasteter Sitz kann möglicher-
weise schwere Verletzungen verursachen!
Stadium Tip 'n Slide™ (Ein-/Ausstiegshilfe) –
siebensitzige Modelle
Mithilfe dieser Funktion können Insassen auf jeder
Seite des Fahrzeugs die dritte Sitzreihe leichter errei-
chen bzw. verlassen.
Einen Sitz in der zweiten Reihe nach vorn schie-
ben
HINWEIS: Vor dem Verschieben des Sitzes die
Rückenlehne/Armlehne hochklappen, damit der ge-
samte Verstellweg zur Verfügung steht.
Der Betätigungshebel an der Außenseite oben des
Sitzes nach vorn bewegen. Das Sitzpolster klappt dann
(abb. 30) Rückenlehne/Armlehne
62
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

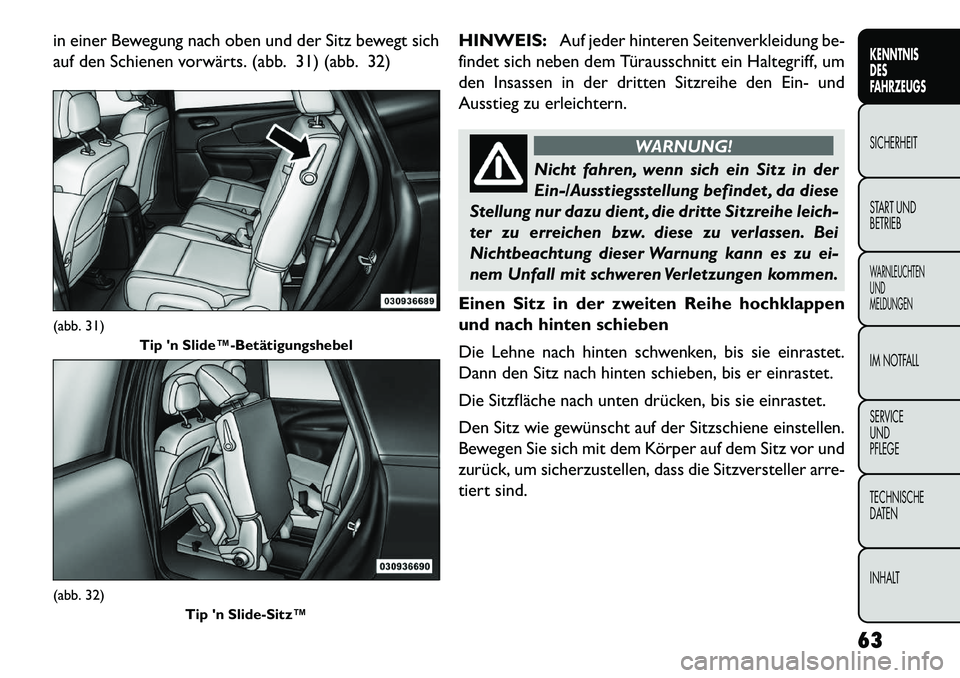

in einer Bewegung nach oben und der Sitz bewegt sich
auf den Schienen vorwärts. (abb. 31) (abb. 32)HINWEIS:
Auf jeder hinteren Seitenverkleidung be-
findet sich neben dem Türausschnitt ein Haltegriff, um
den Insassen in der dritten Sitzreihe den Ein- und
Ausstieg zu erleichtern.
WARNUNG!
Nicht fahren, wenn sich ein Sitz in der
E
in-/Ausstiegsstellung befindet , da diese
Stellung nur dazu dient , die dritte Sitzreihe leich-
ter zu erreichen bzw. diese zu verlassen. Bei
Nichtbeachtung dieser Warnung kann es zu ei-
nem Unfall mit schweren Verletzungen kommen.
Einen Sitz in der zweiten Reihe hochklappen
und nach hinten schieben
Die Lehne nach hinten schwenken, bis sie einrastet.
Dann den Sitz nach hinten schieben, bis er einrastet.
Die Sitzfläche nach unten drücken, bis sie einrastet.
Den Sitz wie gewünscht auf der Sitzschiene einstellen.
Bewegen Sie sich mit dem Körper auf dem Sitz vor und
zurück, um sicherzustellen, dass die Sitzversteller arre-
tiert sind.
(abb. 31) Tip 'n Slide™­Betätigungshebel(abb. 32)
Tip 'n Slide­Sitz™
63
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

WARNUNG!
Sicherstellen, dass die Rückenlehne und
Si
tz korrekt eingerastet sind. Andernfalls
ist der Sitz für die Verwendung eines Kindersitzes
und/oder für andere Fahrgäste nicht stabil genug.
Ein nicht korrekt eingerasteter Sitz kann mögli-
cherweise schwere Verletzungen verursachen!

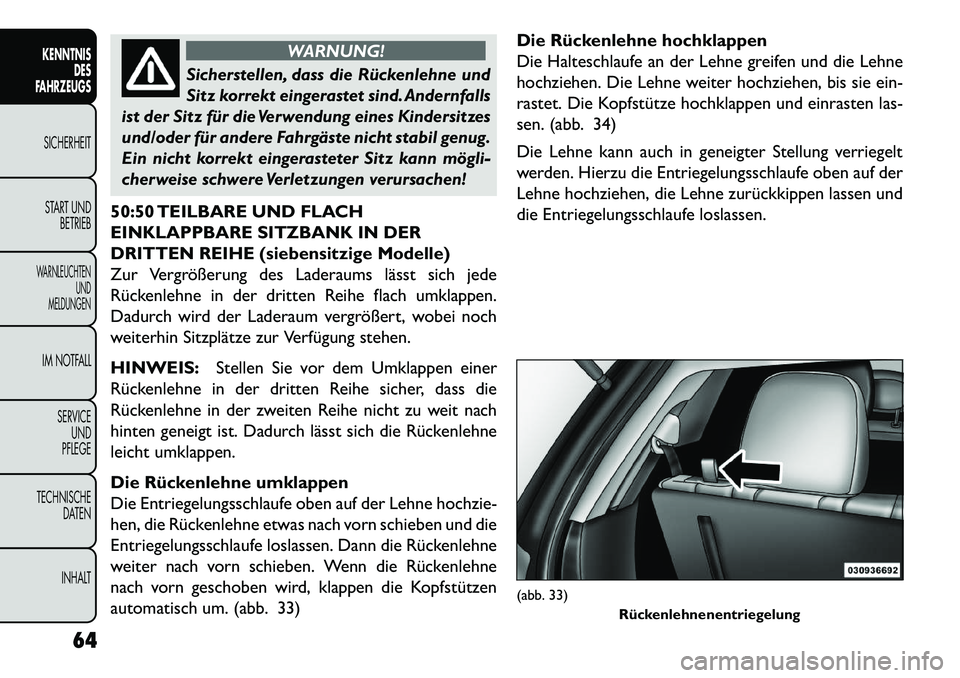

50:50 TEILBARE UND FLACH
EINKLAPPBARE SITZBANK IN DER
DRITTEN REIHE (siebensitzige Modelle)
Zur Vergrößerung des Laderaums lässt sich jede
Rückenlehne in der dritten Reihe flach umklappen.
Dadurch wird der Laderaum vergrößert, wobei noch
weiterhin Sitzplätze zur Verfügung stehen.
HINWEIS: Stellen Sie vor dem Umklappen einer
Rückenlehne in der dritten Reihe sicher, dass die
Rückenlehne in der zweiten Reihe nicht zu weit nach
hinten geneigt ist. Dadurch lässt sich die Rückenlehne
leicht umklappen.
Die Rückenlehne umklappen
Die Entriegelungsschlaufe oben auf der Lehne hochzie-
hen, die Rückenlehne etwas nach vorn schieben und die
Entriegelungsschlaufe loslassen. Dann die Rückenlehne
weiter nach vorn schieben. Wenn die Rückenlehne
nach vorn geschoben wird, klappen die Kopfstützen
automatisch um. (abb. 33) Die Rückenlehne hochklappen
Die Halteschlaufe an der Lehne greifen und die Lehne
hochziehen. Die Lehne weiter hochziehen, bis sie ein-
rastet. Die Kopfstütze hochklappen und einrasten las-
sen. (abb. 34)
Die Lehne kann auch in geneigter Stellung verriegelt
werden. Hierzu die Entriegelungsschlaufe oben auf der
Lehne hochziehen, die Lehne zurückkippen lassen und
die Entriegelungsschlaufe loslassen.
(abb. 33)
Rückenlehnenentriegelung
64
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

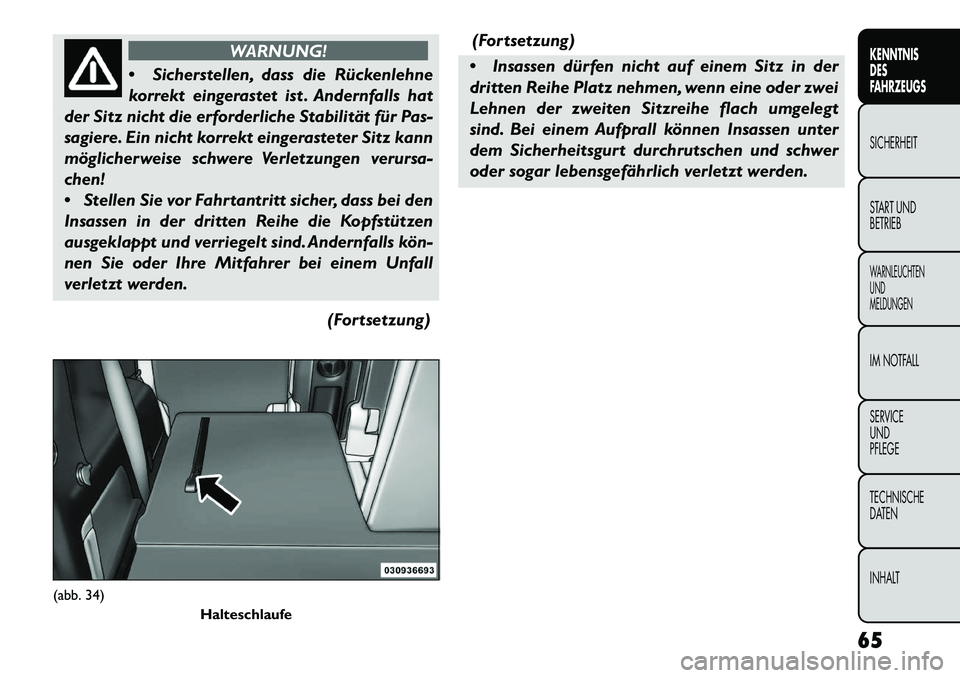

WARNUNG!
 Si
cherstellen, dass die Rückenlehne
korrekt eingerastet ist . Andernfalls hat
der Sitz nicht die erforderliche Stabilität für Pas-
sagiere. Ein nicht korrekt eingerasteter Sitz kann
möglicherweise schwere Verletzungen verursa-
chen!
 Stellen Sie vor Fahrtantritt sicher, dass bei den
Insassen in der dritten Reihe die Kopfstützen
ausgeklappt und verriegelt sind. Andernfalls kön­
nen Sie oder Ihre Mitfahrer bei einem Unfall
verletzt werden.
(Fortsetzung)(Fortsetzung)
 Insassen dürfen nicht auf einem Sitz in der
dritten Reihe Platz nehmen, wenn eine oder zwei
Lehnen der zweiten Sitzreihe flach umgelegt
sind. Bei einem Aufprall können Insassen unter
dem Sicherheitsgurt durchrutschen und schwer
oder sogar lebensgefährlich verletzt werden.
(abb. 34) Halteschlaufe
65
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

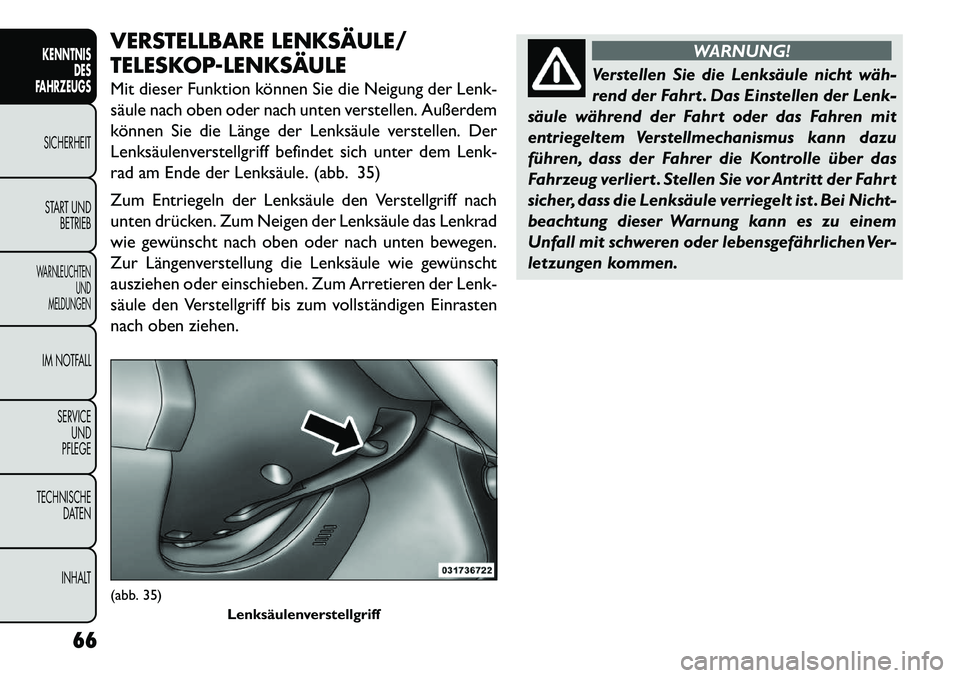

VERSTELLBARE LENKSÄULE/
TELESKOP­LENKSÄULE
Mit dieser Funktion können Sie die Neigung der Lenk-
säule nach oben oder nach unten verstellen. Außerdem
können Sie die Länge der Lenksäule verstellen. Der
Lenksäulenverstellgriff befindet sich unter dem Lenk-
rad am Ende der Lenksäule. (abb. 35)
Zum Entriegeln der Lenksäule den Verstellgriff nach
unten drücken. Zum Neigen der Lenksäule das Lenkrad
wie gewünscht nach oben oder nach unten bewegen.
Zur Längenverstellung die Lenksäule wie gewünscht
ausziehen oder einschieben. Zum Arretieren der Lenk-
säule den Verstellgriff bis zum vollständigen Einrasten
nach oben ziehen.
WARNUNG!
Verstellen Sie die Lenksäule nicht wäh­
ren
d der Fahrt . Das Einstellen der Lenk-
säule während der Fahrt oder das Fahren mit
entriegeltem Verstellmechanismus kann dazu
führen, dass der Fahrer die Kontrolle über das
Fahrzeug verliert . Stellen Sie vor Antritt der Fahrt
sicher, dass die Lenksäule verriegelt ist . Bei Nicht-
beachtung dieser Warnung kann es zu einem
Unfall mit schweren oder lebensgefährlichen Ver-
letzungen kommen.
(abb. 35) Lenksäulenverstellgriff
66
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT
