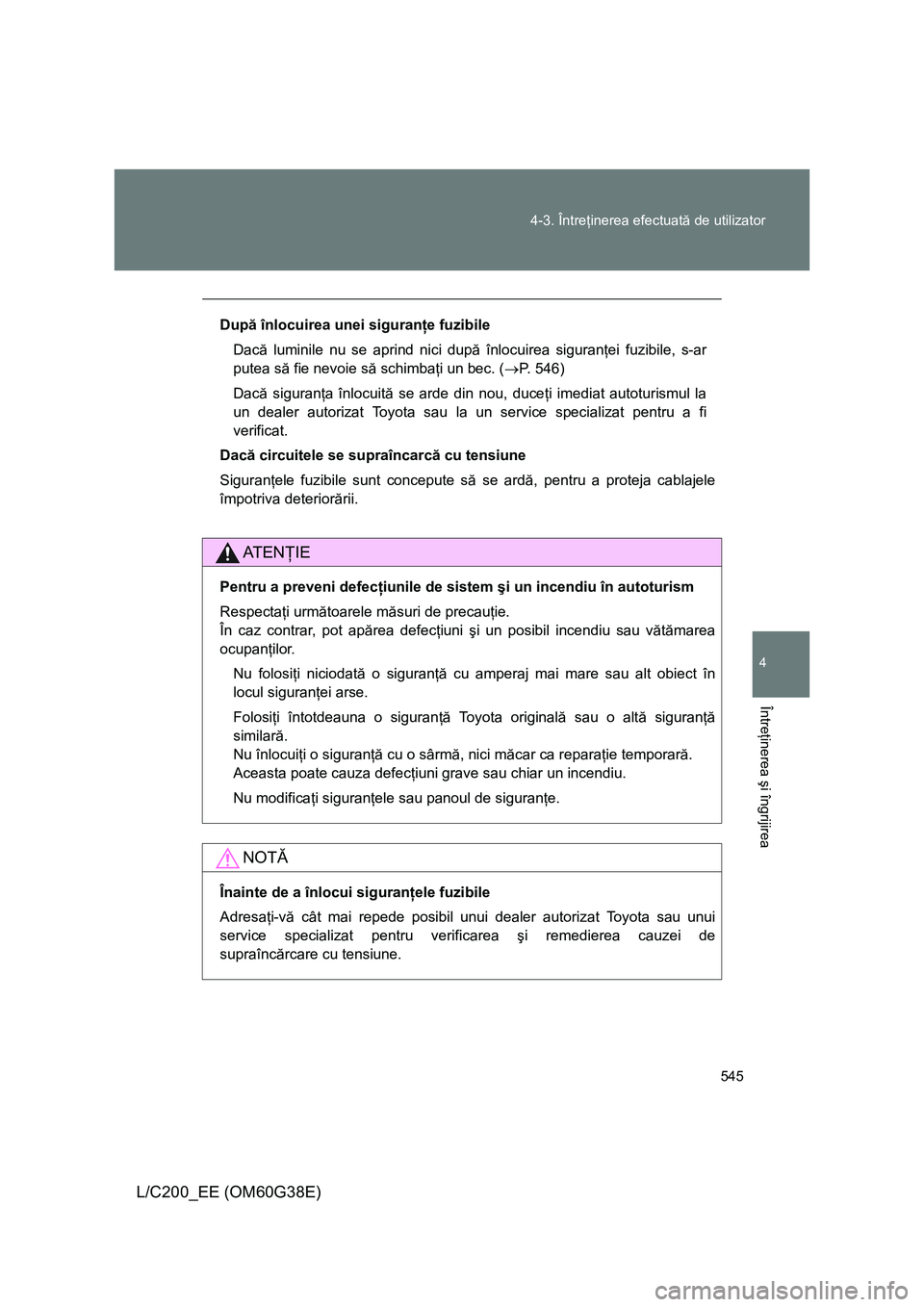

Page 545 of 692

545 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
După înlocuirea unei siguranţe fuzibile
Dacă luminile nu se aprind nici după înlocuirea siguranţei fuzibile, s-ar
putea să fie nevoie să schimbaţi un bec. (→P. 546)
Dacă siguranţa înlocuită se arde din nou, duceţi imediat autoturismul la
un dealer autorizat Toyota sau la un service specializat pentru a fi
verificat.
Dacă circuitele se supraîncarcă cu tensiune
Siguranţele fuzibile sunt concepute să se ardă, pentru a proteja cablajele
împotriva deteriorării.
AT E NŢIE
Pentru a preveni defecţiunile de sistem şi un incendiu în autoturism
Respectaţi următoarele măsuri de precauţie.
În caz contrar, pot apărea defecţiuni şi un posibil incendiu sau vătămarea
ocupanţilor.
Nu folosiţi niciodată o siguranţă cu amperaj mai mare sau alt obiect în
locul siguranţei arse.
Folosiţi întotdeauna o siguranţă Toyota originală sau o altă siguranţă
similară.
Nu înlocuiţi o siguranţă cu o sârmă, nici măcar ca reparaţie temporară.
Aceasta poate cauza defecţiuni grave sau chiar un incendiu.
Nu modificaţi siguranţele sau panoul de siguranţe.
NOTĂ
Înainte de a înlocui siguranţele fuzibile
Adresaţi-vă cât mai repede posibil unui dealer autorizat Toyota sau unui
service specializat pentru verificarea şi remedierea cauzei de
supraîncărcare cu tensiune.

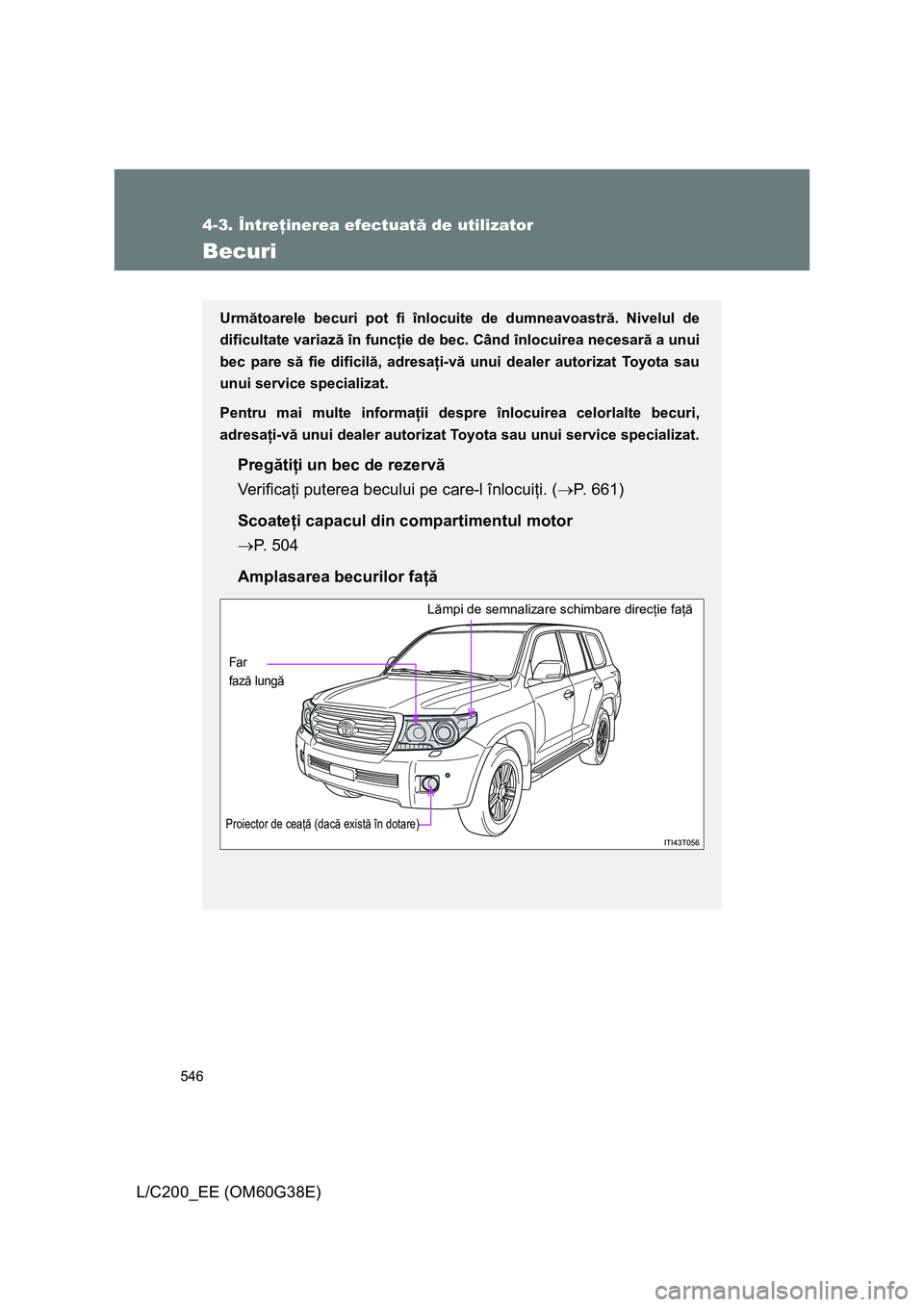

Page 546 of 692
546
4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
Becuri
Următoarele becuri pot fi înlocuite de dumneavoastră. Nivelul de
dificultate variază în funcţie de bec. Când înlocuirea necesară a unui
bec pare să fie dificilă, adresaţi-vă unui dealer autorizat Toyota sau
unui service specializat.
Pentru mai multe informaţii despre înlocuirea celorlalte becuri,
adresaţi-vă unui dealer autorizat Toyota sau unui service specializat.
Pregătiţi un bec de rezervă
Ve r i f i c aţi puterea becului pe care-l înlocuiţi. (→P. 661)
Scoateţi capacul din compartimentul motor
→P. 504
Amplasarea becurilor faţă
Proiector de ceaţă (dacă există în dotare)
Lămpi de semnalizare schimbare direcţie faţă
Far
fază lungă

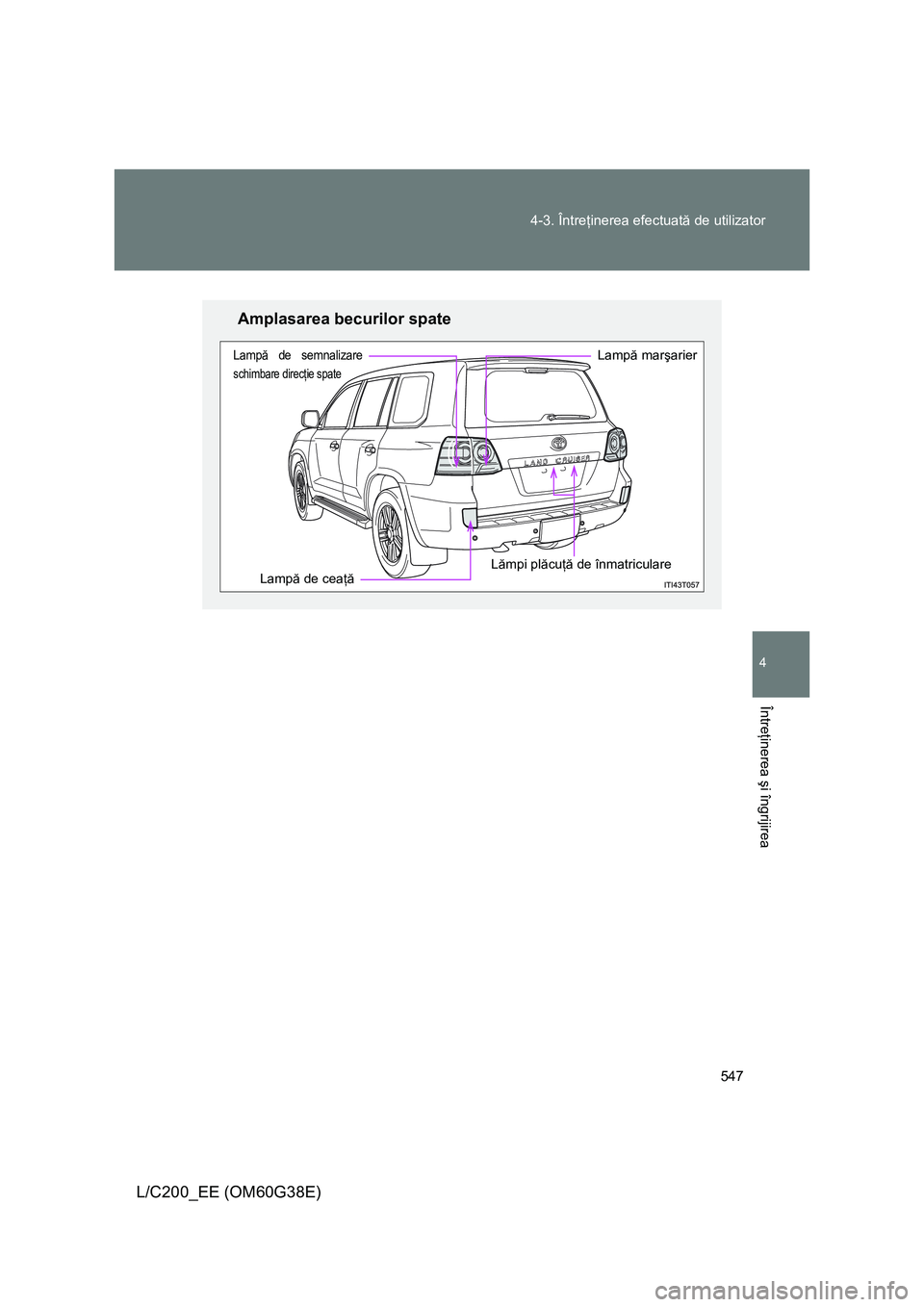

Page 547 of 692
547 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
Amplasarea becurilor spate
Lampă de ceaţă
Lampă de semnalizare
schimbare direcţie spate
Lampă marşarier
Lămpi plăcuţă de înmatriculare

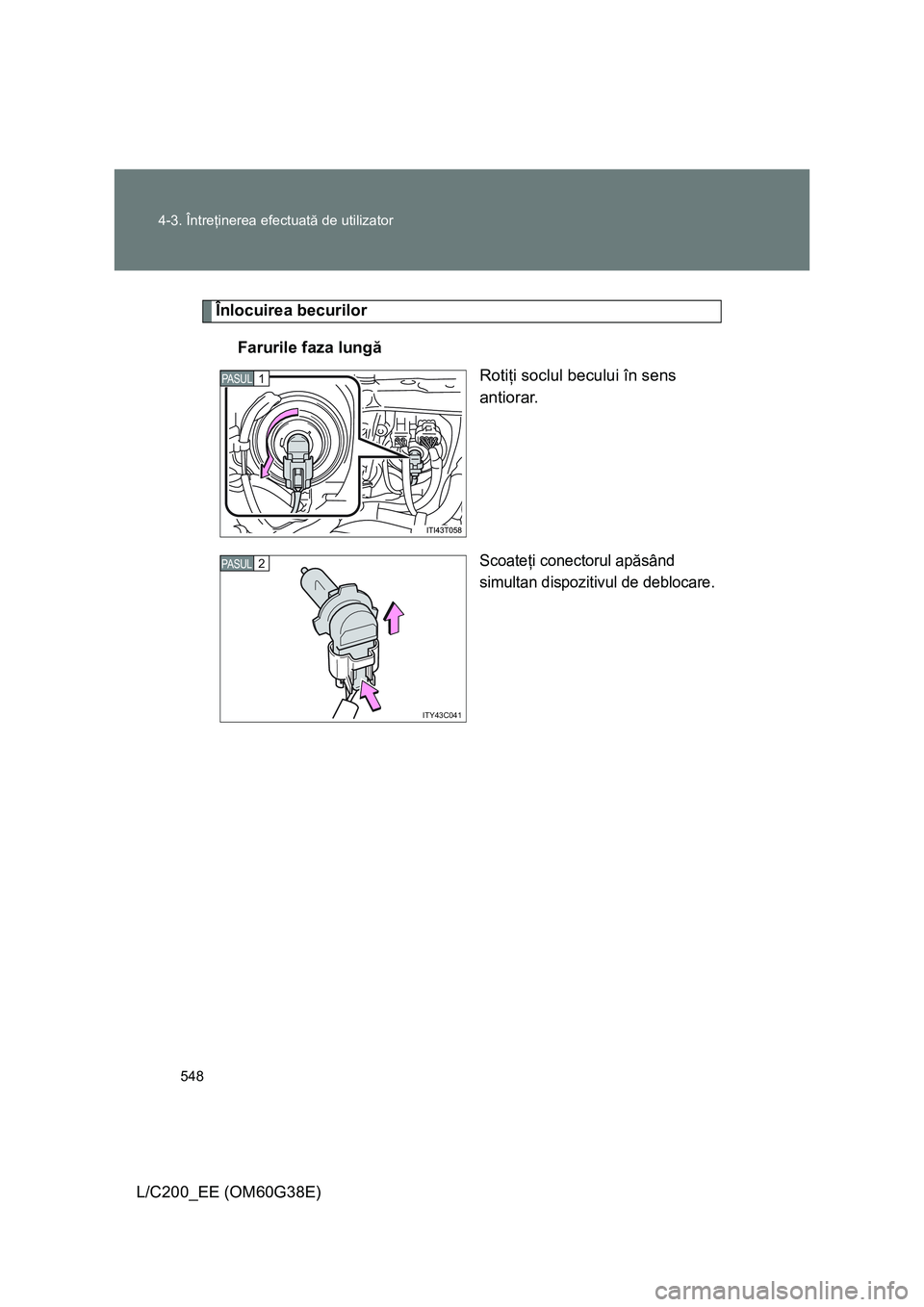

Page 548 of 692
548 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
Înlocuirea becurilor
Farurile faza lungă
Rotiţi soclul becului în sens
antiorar.
Scoateţi conectorul apăsând
simultan dispozitivul de deblocare.
PASUL1
ITY43C041
2PASUL

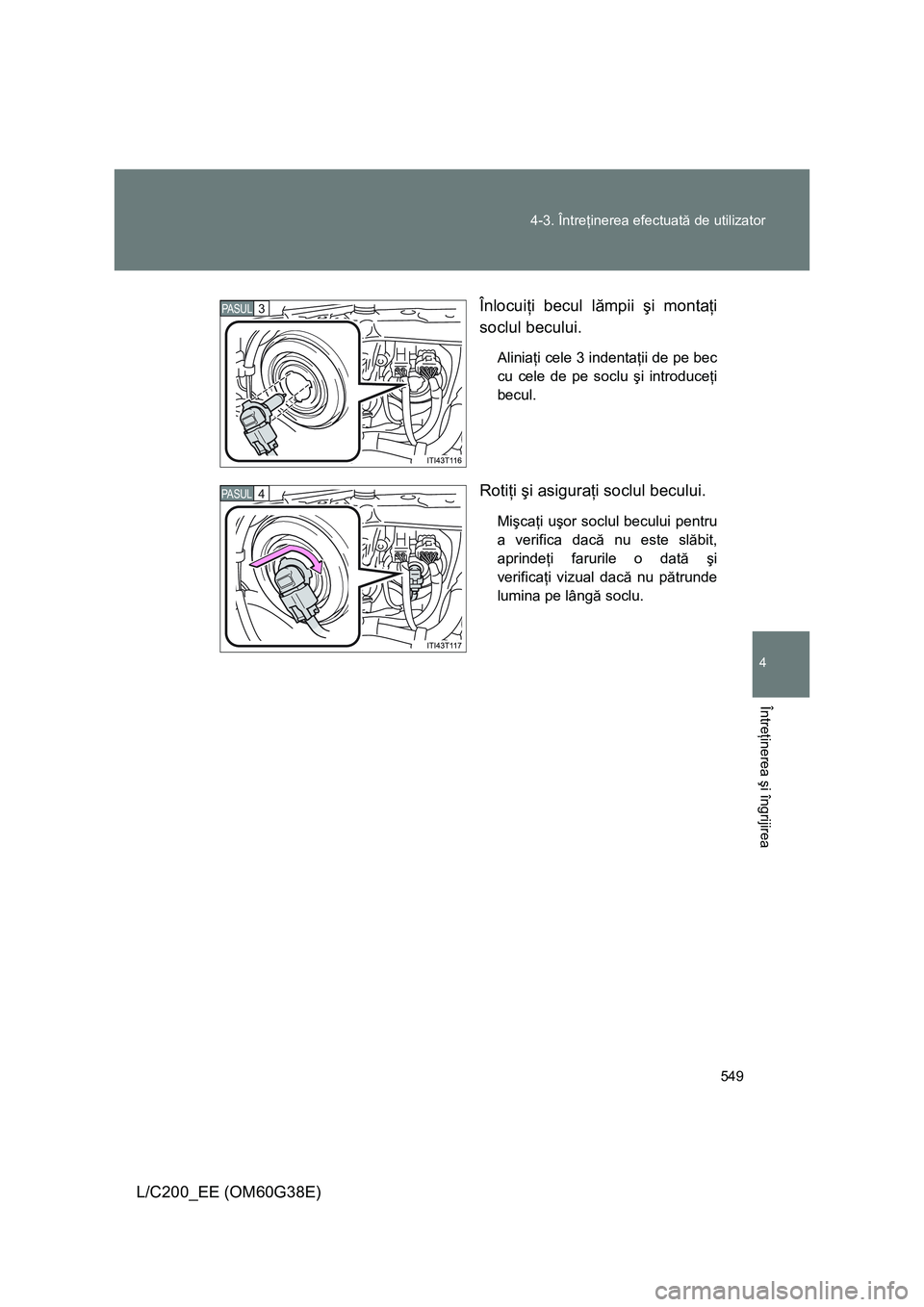

Page 549 of 692
549 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)Înlocuiţi becul lămpii şi montaţi
soclul becului.
Aliniaţi cele 3 indentaţii de pe bec
cu cele de pe soclu şi introduceţi
becul.
Rotiţi şi asiguraţi soclul becului.
Mişcaţi uşor soclul becului pentru
a verifica dacă nu este slăbit,
aprindeţi farurile o dată şi
verificaţi vizual dacă nu pătrunde
lumina pe lângă soclu.
3PASUL
4PASUL

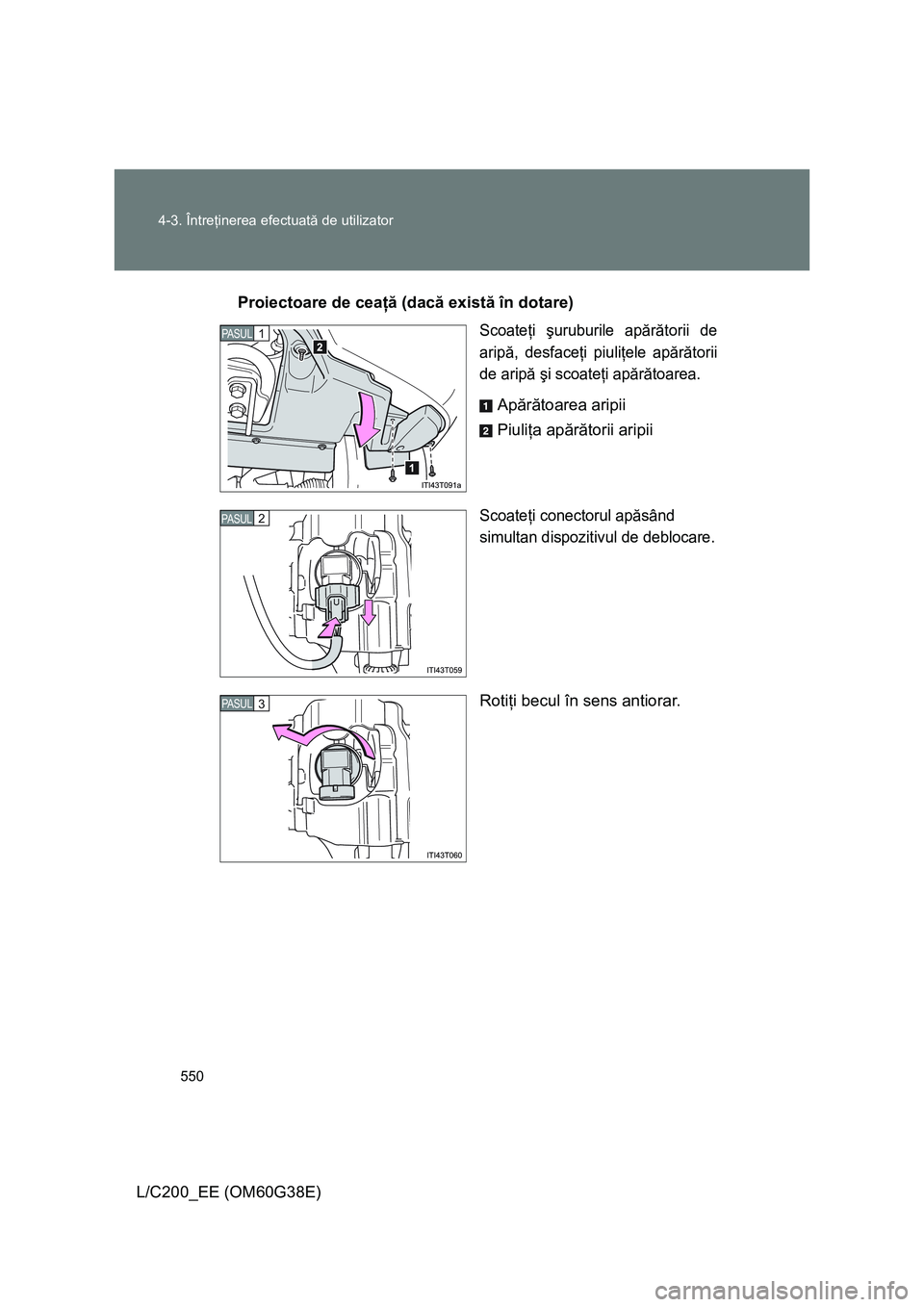

Page 550 of 692
550 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)Proiectoare de ceaţă (dacă există în dotare)
Scoateţi şuruburile apărătorii de
aripă, desfaceţi piuliţele apărătorii
de aripă şi scoateţi apărătoarea.
Apărătoarea aripii
Piuliţa apărătorii aripii
Scoateţi conectorul apăsând
simultan dispozitivul de deblocare.
Rotiţi becul în sens antiorar.
PASUL1
2PASUL
3PASUL

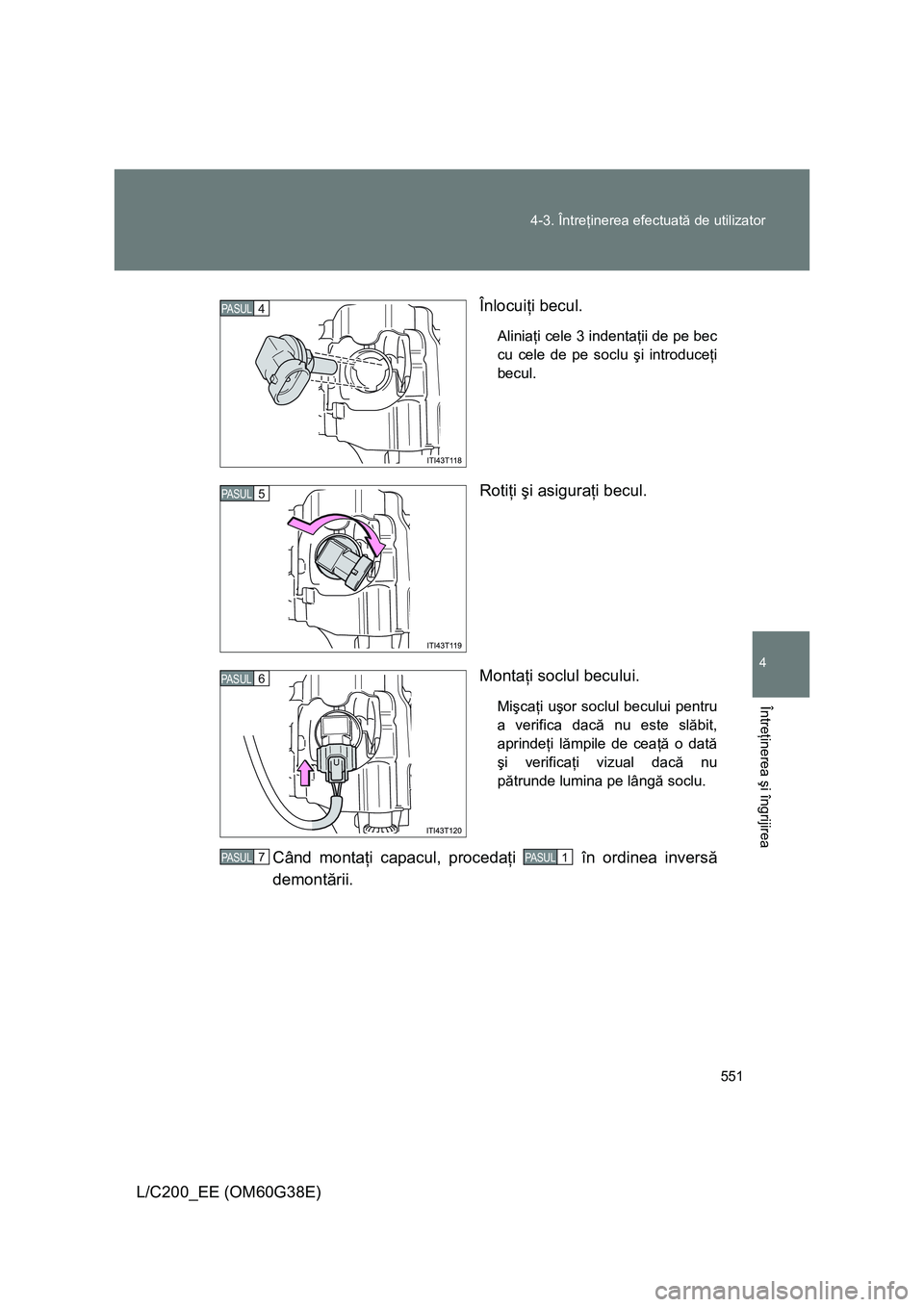

Page 551 of 692
551 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)Înlocuiţi becul.
Aliniaţi cele 3 indentaţii de pe bec
cu cele de pe soclu şi introduceţi
becul.
Rotiţi şi asiguraţi becul.
Montaţi soclul becului.
Mişcaţi uşor soclul becului pentru
a verifica dacă nu este slăbit,
aprindeţi lămpile de ceaţă o dată
şi verificaţi vizual dacă nu
pătrunde lumina pe lângă soclu.
Când montaţi capacul, procedaţi în ordinea inversă
demontării.
4PASUL
5PASUL
6PASUL
7PASULPASUL1

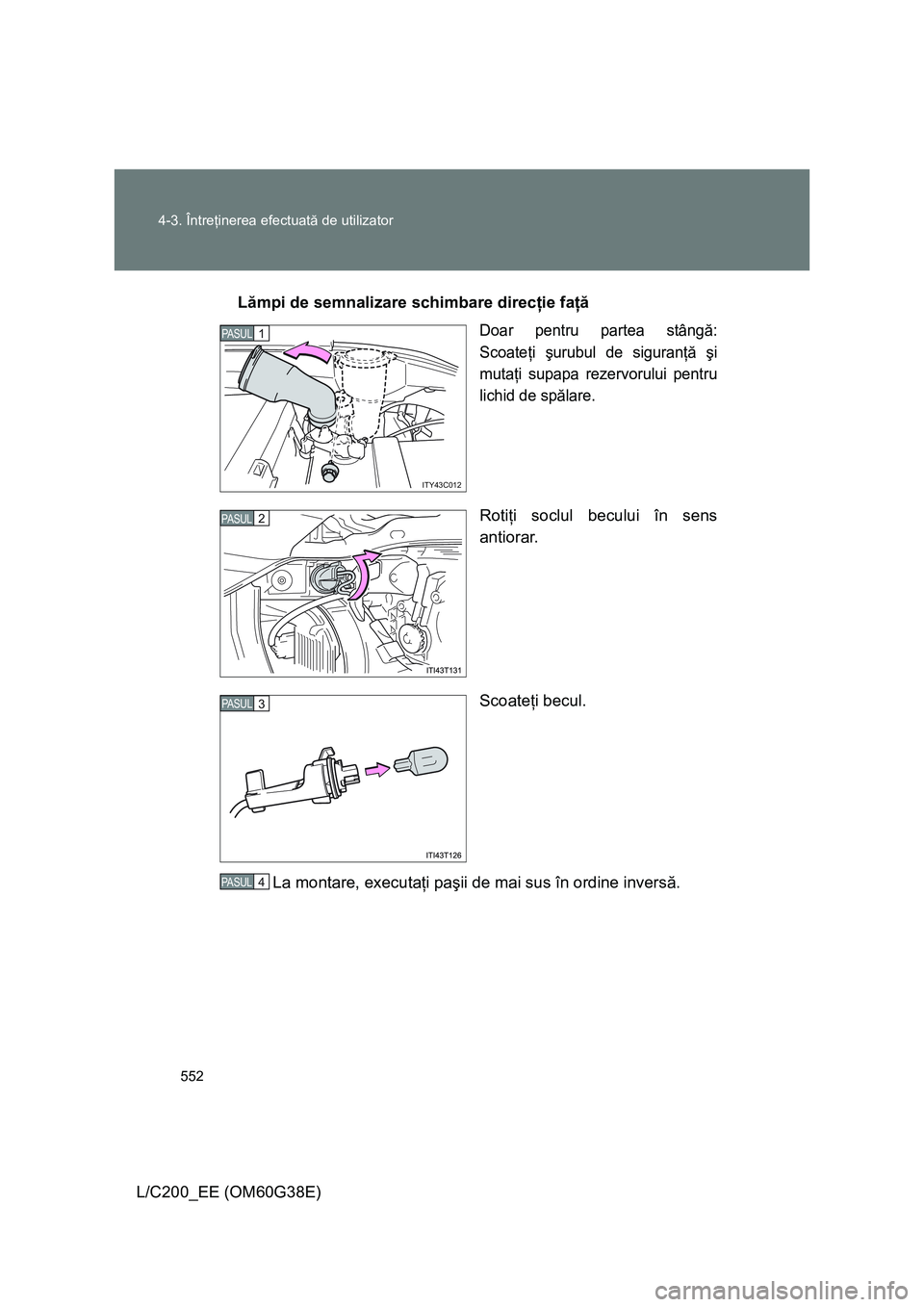

Page 552 of 692
552 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)Lămpi de semnalizare schimbare direcţie faţă
Doar pentru partea stângă:
Scoateţi şurubul de siguranţă şi
mutaţi supapa rezervorului pentru
lichid de spălare.
Rotiţi soclul becului în sens
antiorar.
Scoateţi becul.
La montare, executaţi paşii de mai sus în ordine inversă.
ITY43C012
PASUL1
2PASUL
3PASUL
4PASUL
