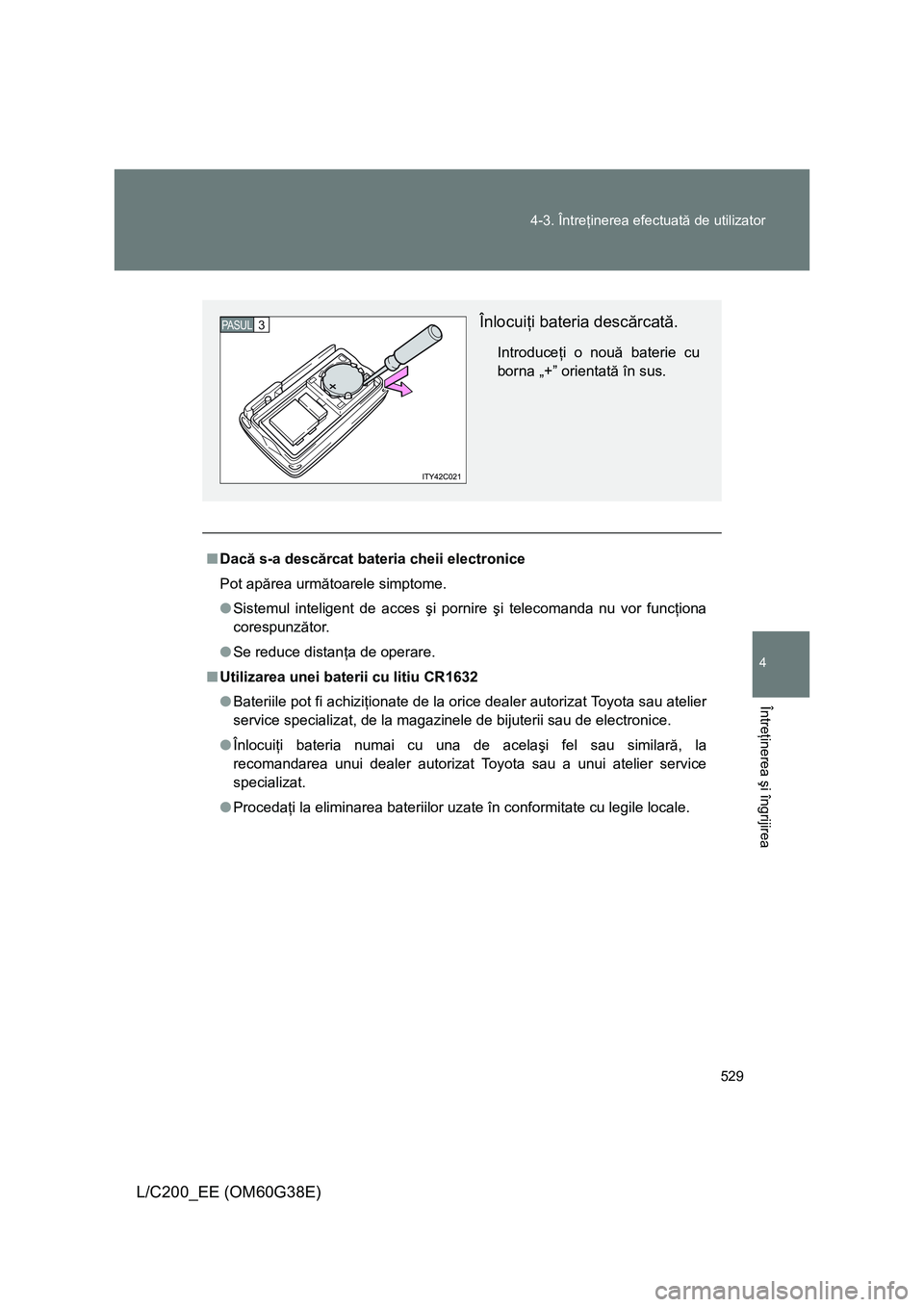

Page 529 of 692
529 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
■Dacă s-a descărcat bateria cheii electronice
Pot apărea următoarele simptome.
●Sistemul inteligent de acces şi pornire şi telecomanda nu vor funcţiona
corespunzător.
●Se reduce distanţa de operare.
■Utilizarea unei baterii cu litiu CR1632
●Bateriile pot fi achiziţionate de la orice dealer autorizat Toyota sau atelier
service specializat, de la magazinele de bijuterii sau de electronice.
●Înlocuiţi bateria numai cu una de acelaşi fel sau similară, la
recomandarea unui dealer autorizat Toyota sau a unui atelier service
specializat.
●Procedaţi la eliminarea bateriilor uzate în conformitate cu legile locale.
Înlocuiţi bateria descărcată.
Introduceţi o nouă baterie cu
borna „+” orientată în sus.
3PASUL
Page 530 of 692

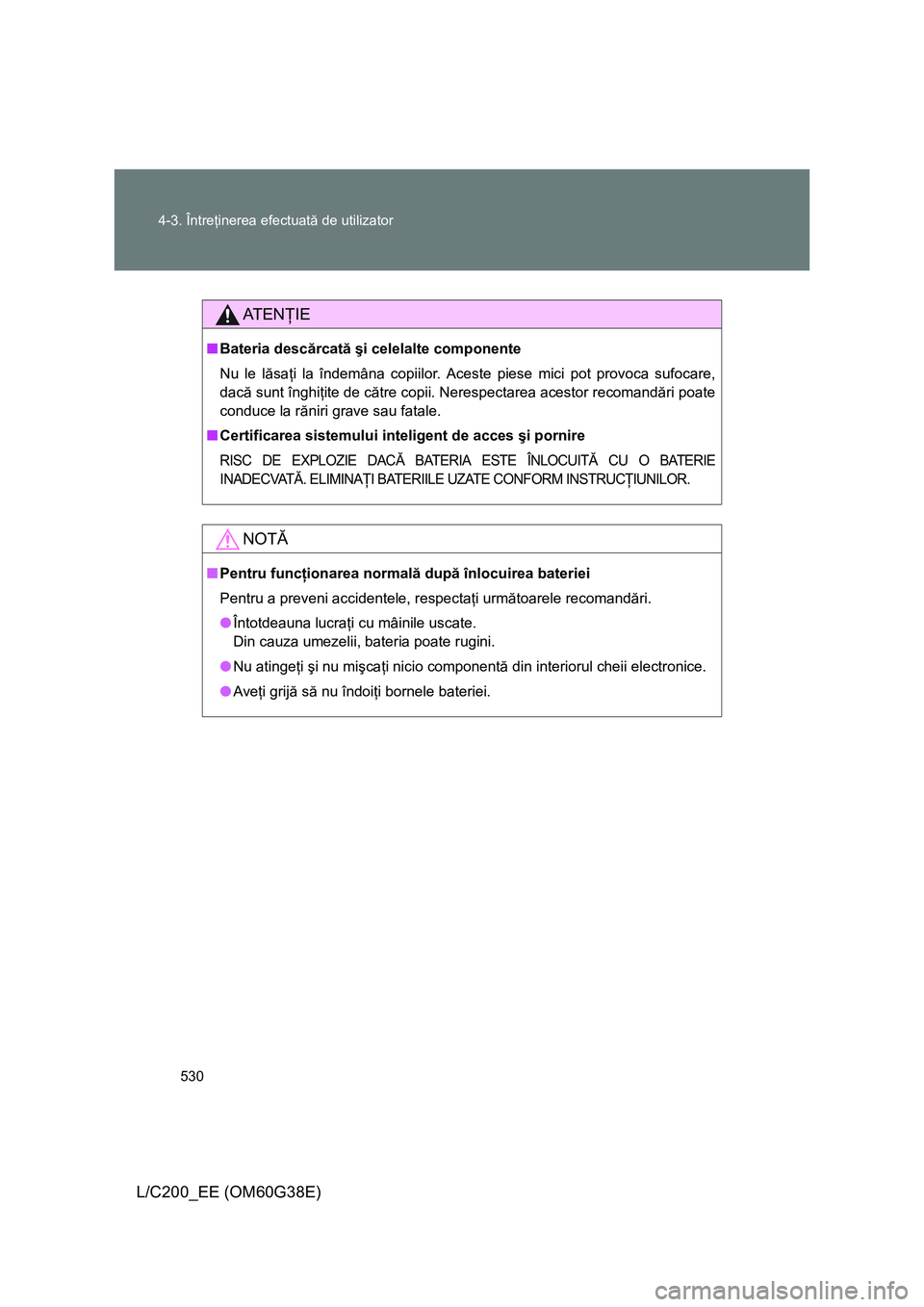

530 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
AT E NŢIE
■Bateria descărcată şi celelalte componente
Nu le lăsaţi la îndemâna copiilor. Aceste piese mici pot provoca sufocare,
dacă sunt înghiţite de către copii. Nerespectarea acestor recomandări poate
conduce la răniri grave sau fatale.
■Certificarea sistemului inteligent de acces şi pornire
RISC DE EXPLOZIE DACĂ BATERIA ESTE ÎNLOCUITĂ CU O BATERIE
INADECVATĂ. ELIMINAŢI BATERIILE UZATE CONFORM INSTRUCŢIUNILOR.
NOTĂ
■Pentru funcţionarea normală după înlocuirea bateriei
Pentru a preveni accidentele, respectaţi următoarele recomandări.
●Întotdeauna lucraţi cu mâinile uscate.
Din cauza umezelii, bateria poate rugini.
●Nu atingeţi şi nu mişcaţi nicio componentă din interiorul cheii electronice.
●Aveţi grijă să nu îndoiţi bornele bateriei.
Page 531 of 692
531
4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
Verificarea şi înlocuirea siguranţelor
Dacă o componentă electrică nu funcţionează, este posibil să se fi
ars o siguranţă. În acest caz, verificaţi şi înlocuiţi siguranţele.
Aduceţi butonul „Start & Stop” în poziţia OFF.
Siguranţele se află în următoarele locuri. Pentru verificarea
siguranţelor, urmaţi instrucţiunile de mai jos.
■Compartimentul motor
Apăsaţi clema şi ridicaţi capacul.
■Sub tabloul de bord (autoturisme cu volanul pe stânga)
Tabloul de bord, pe partea şoferului (tip A)
Scoateţi capacul.
PASUL1
2PASUL
ITY43C032
Page 532 of 692

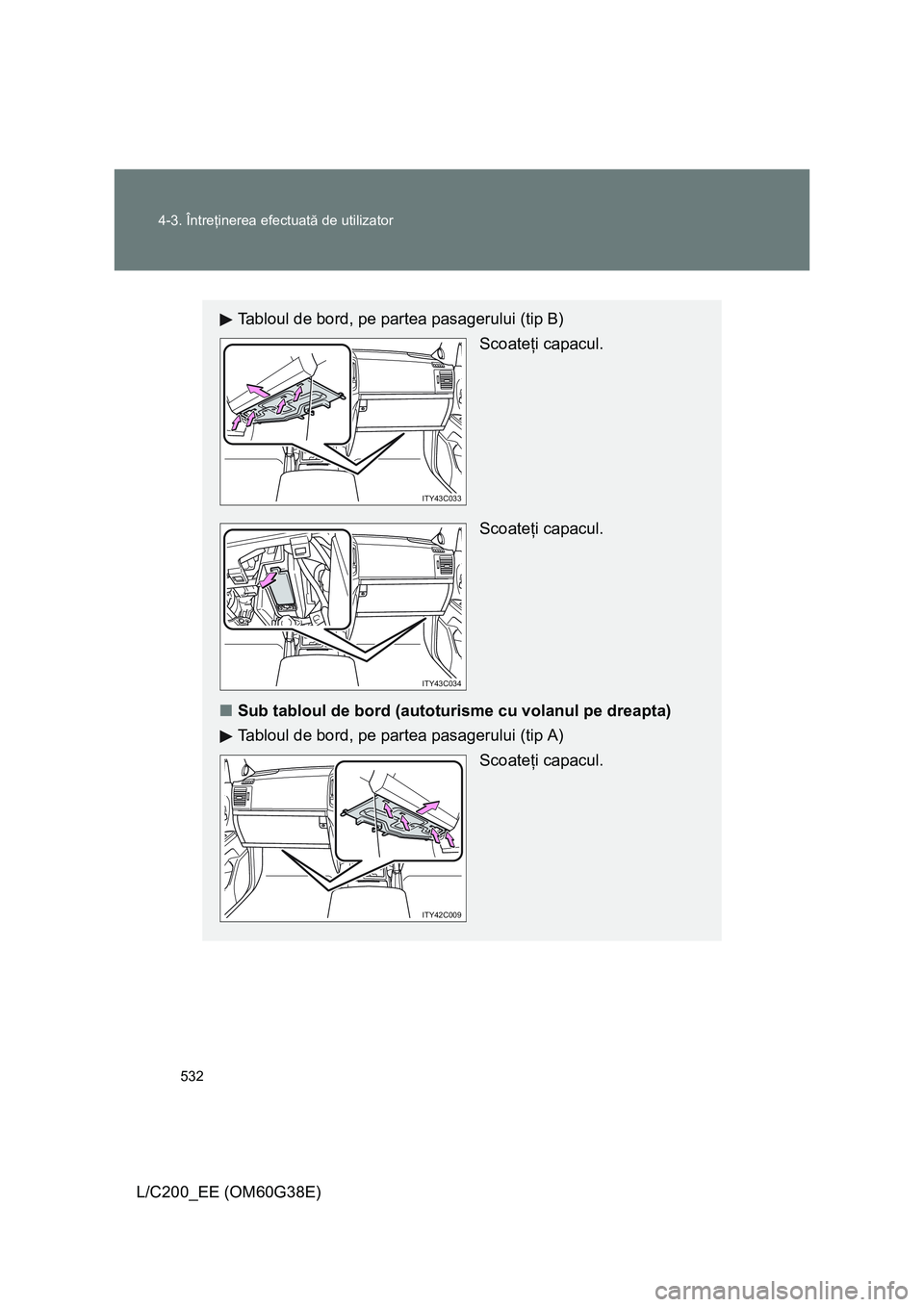

532 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
Tabloul de bord, pe partea pasagerului (tip B) Scoateţi capacul.
Scoateţi capacul.
■Sub tabloul de bord (autoturisme cu volanul pe dreapta)
Tabloul de bord, pe partea pasagerului (tip A)
Scoateţi capacul.
ITY43C033
ITY43C034
ITY42C009
Page 533 of 692

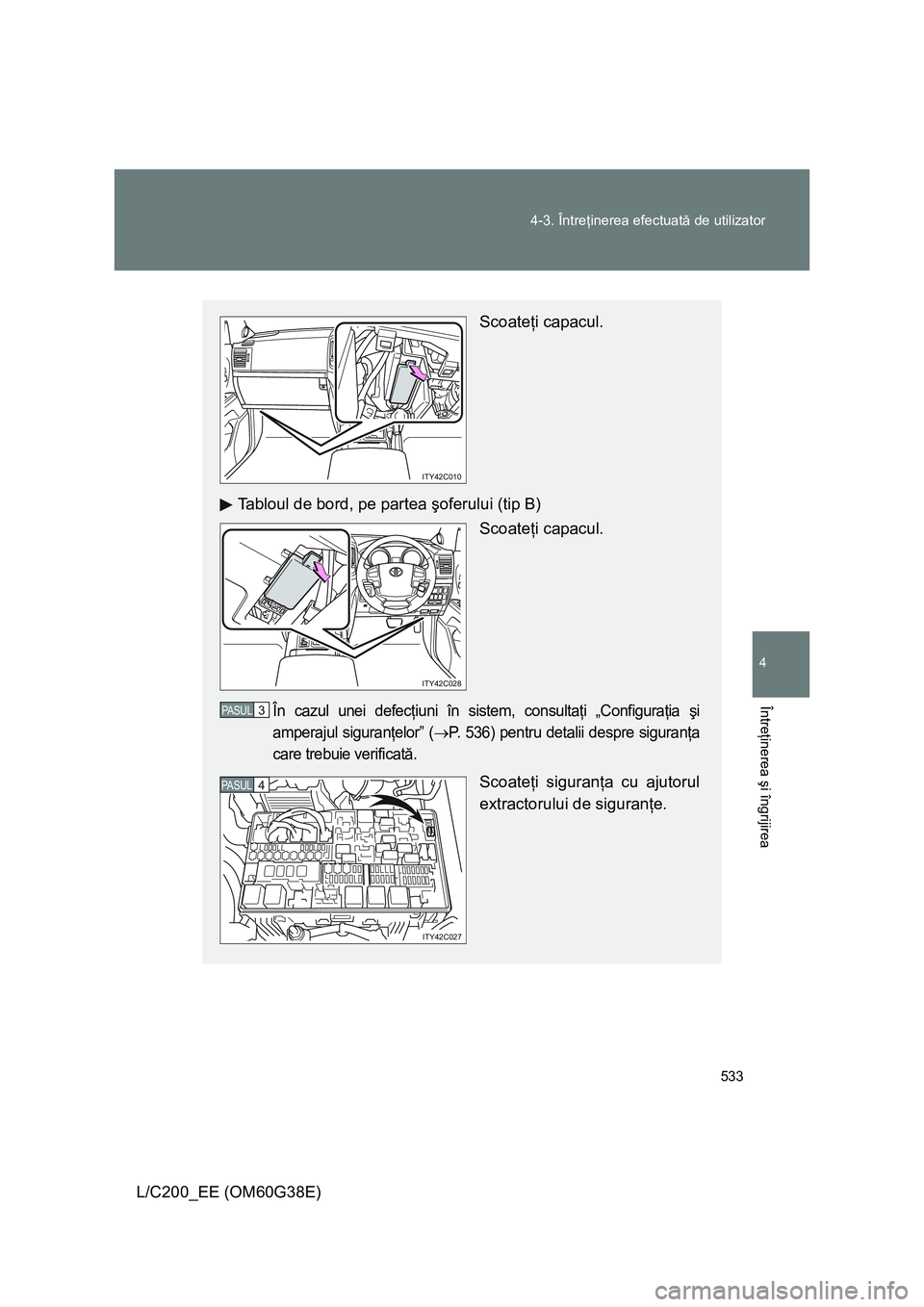

533 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
Scoateţi capacul.
Tabloul de bord, pe partea şoferului (tip B)
Scoateţi capacul.
În cazul unei defecţiuni în sistem, consultaţi „Configuraţia şi
amperajul siguranţelor” (
→P. 536) pentru detalii despre siguranţa
care trebuie verificată.
Scoateţi siguranţa cu ajutorul
extractorului de siguranţe.
ITY42C010
ITY42C028
3PASUL
ITY42C027
4PASUL
Page 534 of 692

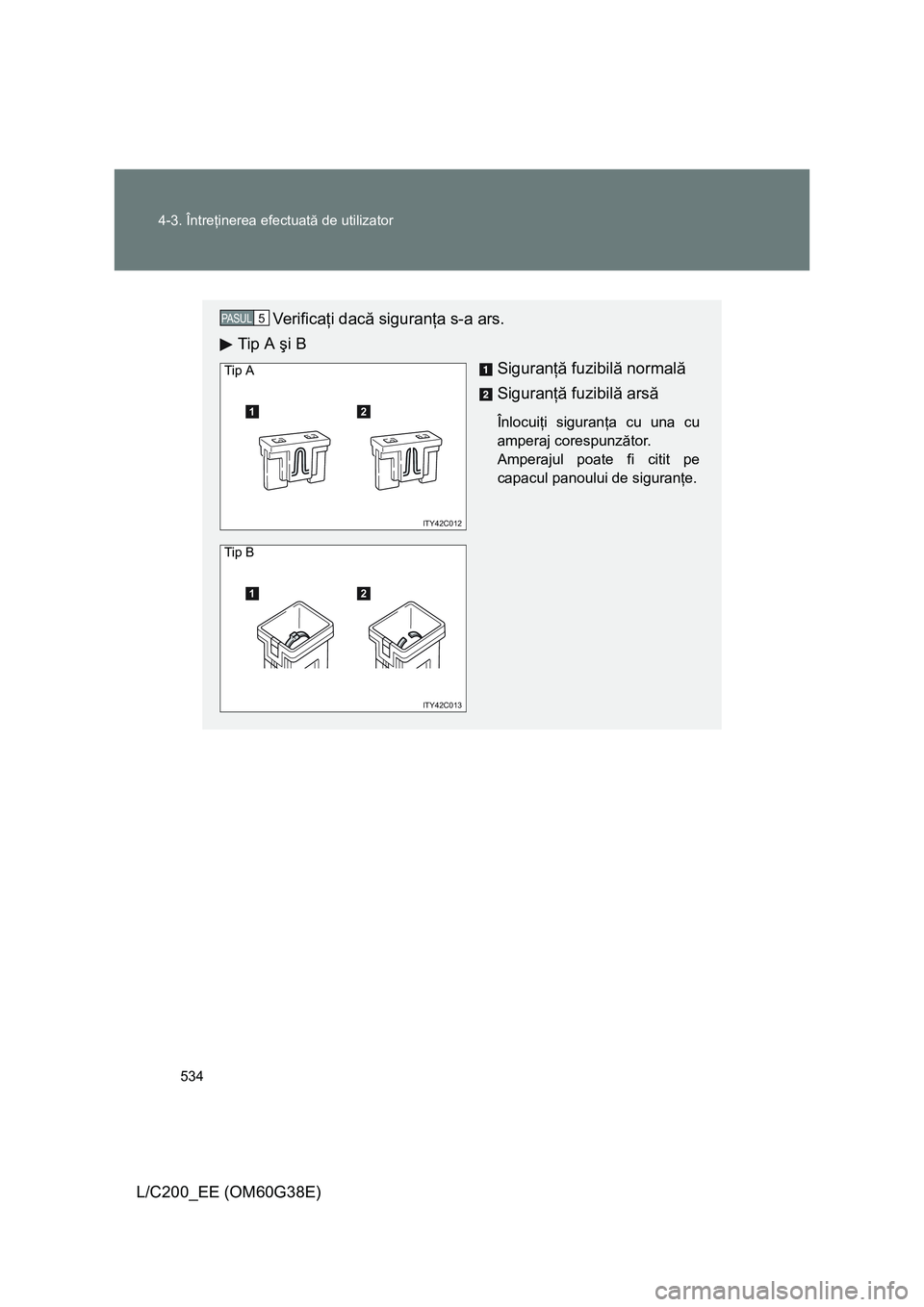

534 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
Ve r i f i c aţi dacă siguranţa s-a ars.
Tip A şi B
Siguranţă fuzibilă normală
Siguranţă fuzibilă arsă
Înlocuiţi siguranţa cu una cu
amperaj corespunzător.
Amperajul poate fi citit pe
capacul panoului de siguranţe.
5PASUL
12
ITY42C012
Tip A
12
ITY42C013
Tip B
Page 535 of 692

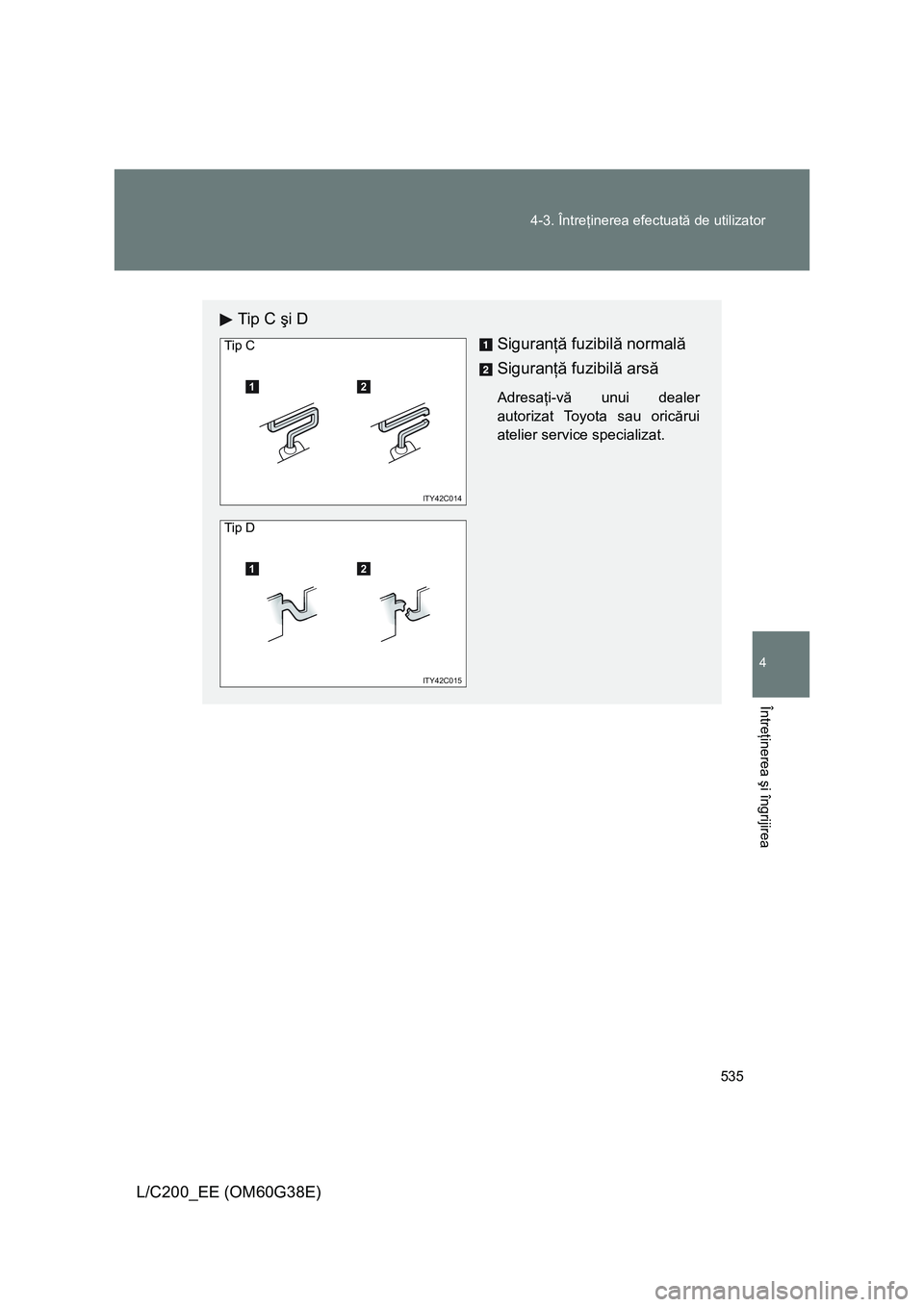

535 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
Tip C şi D
Siguranţă fuzibilă normală
Siguranţă fuzibilă arsă
Adresaţi-vă unui dealer
autorizat Toyota sau oricărui
atelier service specializat.12
ITY42C014
Tip C
12
ITY42C015
Tip D
Page 536 of 692
536 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
Configuraţia şi amperajul siguranţelor
Compartimentul motor
Siguranţa fuzibilăAmperajCircuit
1
A/F*115 A Dispozitiv de încălzire A/F
EFI MAIN2*2, *315 A*2
25 A*3VENT. ŞOFER, EFI, EDU
2HORN10 A Claxon
3EFI MAIN 25 AEFI, disp. încălzire A/F, pompă
combustibil
4 IG2 MAIN 30 A INJ, IGN, MET
5 RR A/C 50 A Niciun circuit
6SEAT-A/C LH 25 ADispozitivele pentru încălzirea şi
ventilarea scaunelor
7 RR S/HTR 20 A Buton dispozitiv de încălzire
8DEICER 20 ADispozitiv de degivrare ştergătoare
parbriz
9 CDS FAN 25 A Ventilator condensator
10 TOW TAIL 30 A Niciun circuit
12 34
5
39 18 19 20 21 22 23 24 25 26
40 41 42 43
44 45 46 47
48 27 28
33 34 31 3229 30 35 36 37
52 53 5455
49 50 515667
68
69
57585960
616263646566 6 7 8 9 10 11 12 13 14 15 16 17
38
