Page 289 of 692
289 2-4. Utilizarea altor sisteme de conducere
2
În timpul deplasării

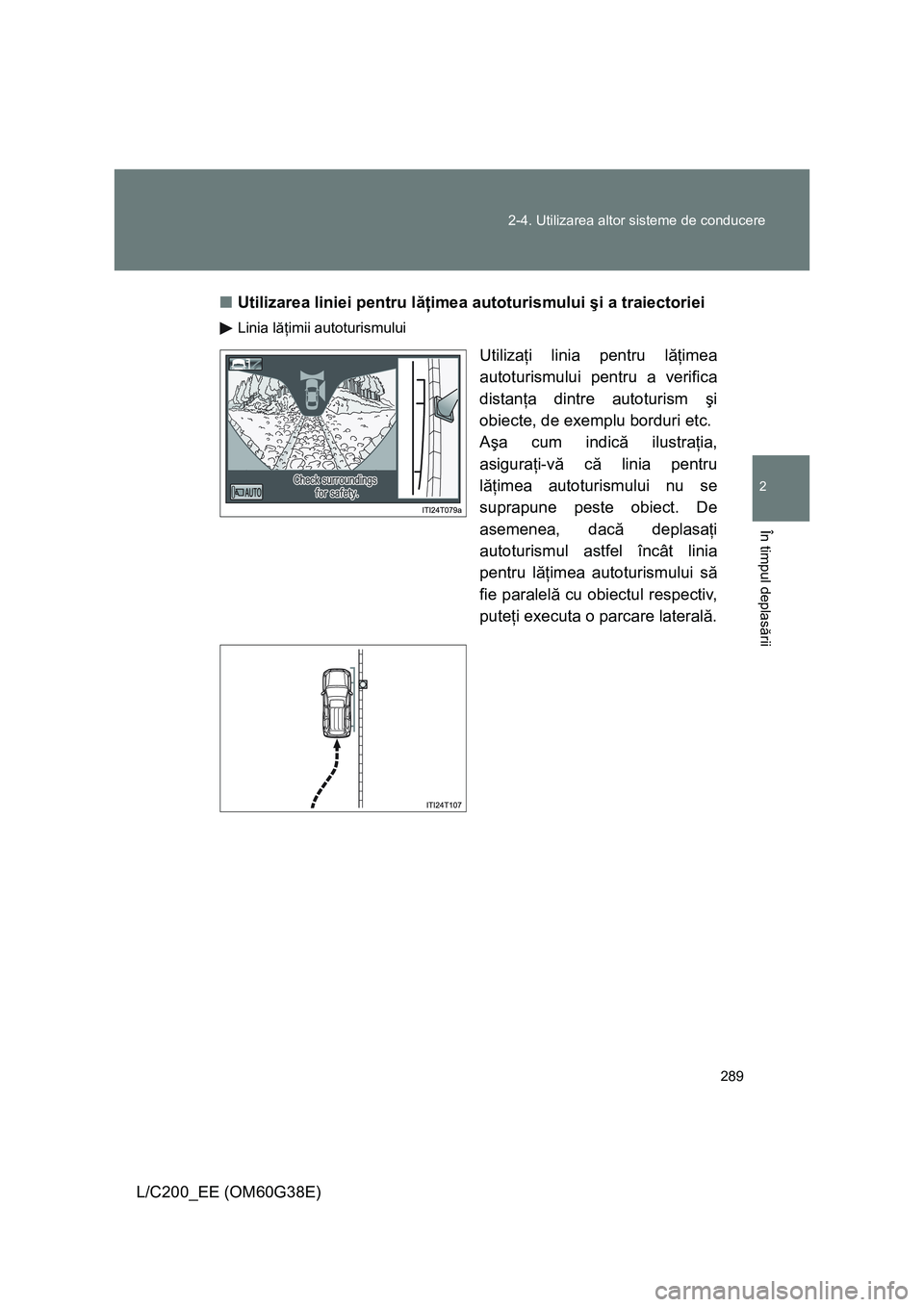

L/C200_EE (OM60G38E)■Utilizarea liniei pentru lăţimea autoturismului şi a traiectoriei
Linia lăţimii autoturismului
Utilizaţi linia pentru lăţimea
autoturismului pentru a verifica
distanţa dintre autoturism şi
obiecte, de exemplu borduri etc.
Aşa cum indică ilustraţia,
asiguraţi-vă că linia pentru
lăţimea autoturismului nu se
suprapune peste obiect. De
asemenea, dacă deplasaţi
autoturismul astfel încât linia
pentru lăţimea autoturismului să
fie paralelă cu obiectul respectiv,
puteţi executa o parcare laterală.
Page 290 of 692
290 2-4. Utilizarea altor sisteme de conducere

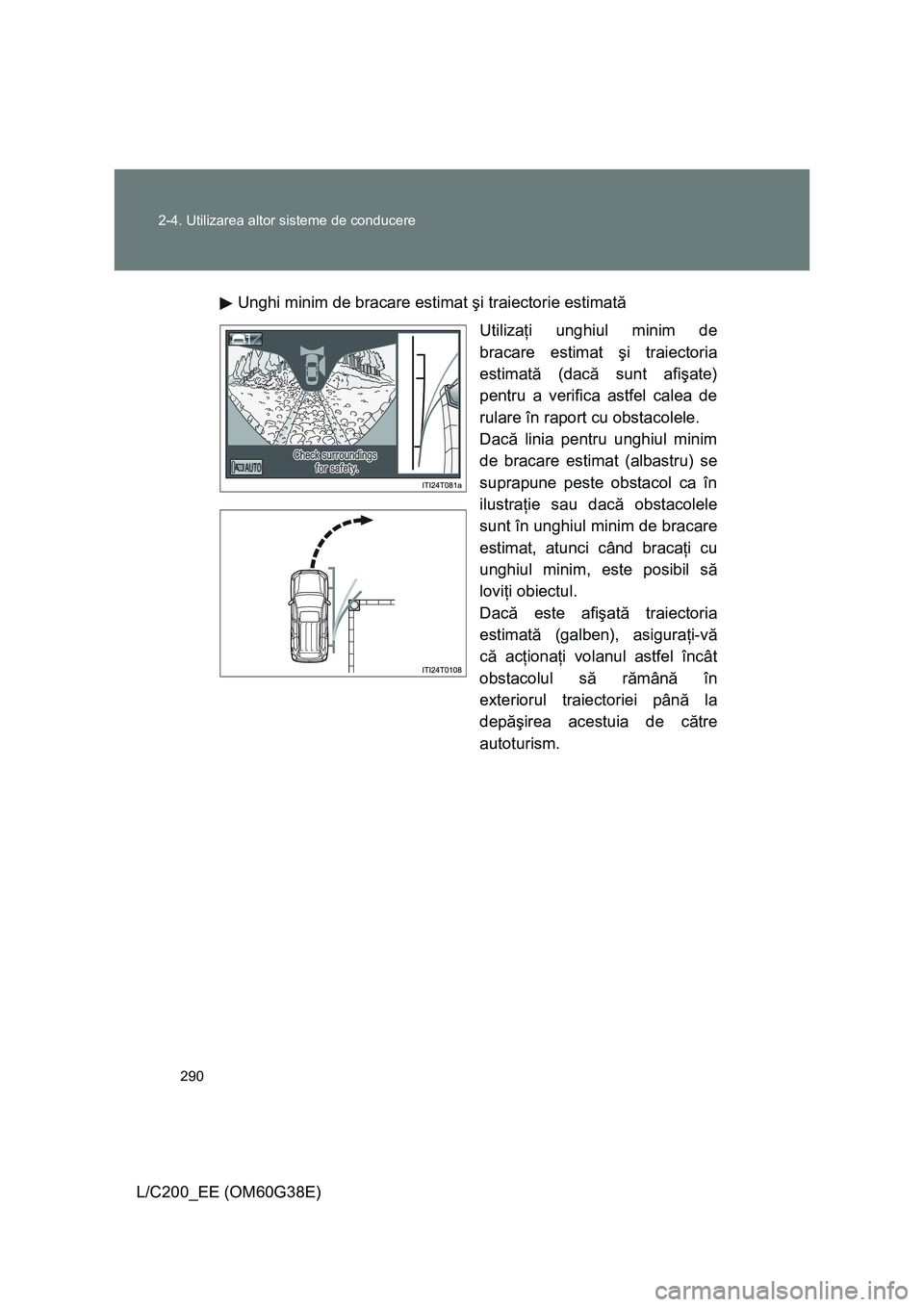

L/C200_EE (OM60G38E)Unghi minim de bracare estimat şi traiectorie estimată
Utilizaţi unghiul minim de
bracare estimat şi traiectoria
estimată (dacă sunt afişate)
pentru a verifica astfel calea de
rulare în raport cu obstacolele.
Dacă linia pentru unghiul minim
de bracare estimat (albastru) se
suprapune peste obstacol ca în
ilustraţie sau dacă obstacolele
sunt în unghiul minim de bracare
estimat, atunci când bracaţi cu
unghiul minim, este posibil să
loviţi obiectul.
Dacă este afişată traiectoria
estimată (galben), asiguraţi-vă
că acţionaţi volanul astfel încât
obstacolul să rămână în
exteriorul traiectoriei până la
depăşirea acestuia de către
autoturism.
Page 291 of 692

291 2-4. Utilizarea altor sisteme de conducere
2
În timpul deplasării
L/C200_EE (OM60G38E)
■Monitorizarea Multi-terrain poate fi activată când
Modul display normal
Viteza autoturismului este sub 12 km/h (7 mph).
Modul display automat
●Când este selectat modului display automat
●Când maneta schimbătorului de viteze este adusă în poziţia „D”, „S” sau „N”
●Dacă maneta schimbătorului de viteze se află în poziţia „D”, „S” sau „N”, iar
viteza autoturismului este mai mică de circa 10 km/h (6 mph)
■Dezactivarea sistemului automat
În următoarele situaţii, imaginea se dezactivează automat.
●Dacă viteza autoturismului depăşeşte aproximativ 12 km/h (7 mph).
După ce viteza autoturismului depăşeşte aproximativ 12 km/h (7 mph),
imaginea va fi afişată în continuare pentru o scurtă perioadă de timp.
Dacă viteza autoturismului revine sub 12 km/h (7 mph) înainte de dezactivarea
imaginii, imaginea va fi afişată în continuare.
●Când este apăsată comanda „MAP” sau alt buton din afara ecranului
■Ecrane de întrerupere
Un ecran de întrerupere este afişat atunci când în raza de detecţie a senzorului
sistemului Toyota de asistenţă la parcare apare un obstacol. (
→P. 237)
■Când oglinzile de pe portiere sunt rabatate.
Ecranul este temporar dezactivat în timp ce oglinzile sunt rabatate şi va reveni la
normal odată cu încheierea rabatării.
Page 292 of 692
292 2-4. Utilizarea altor sisteme de conducere
L/C200_EE (OM60G38E)

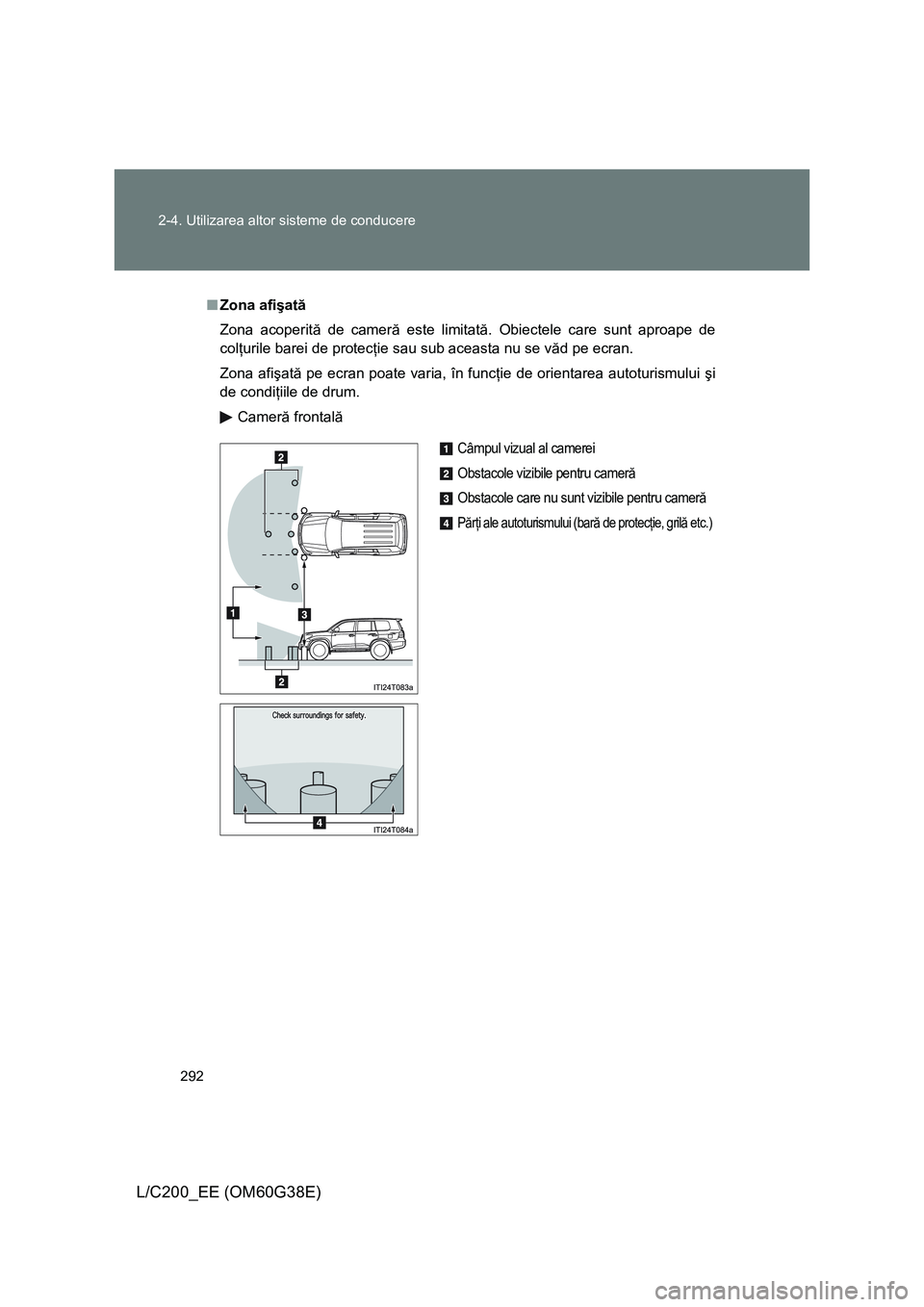

■Zona afişată
Zona acoperită de cameră este limitată. Obiectele care sunt aproape de
colţurile barei de protecţie sau sub aceasta nu se văd pe ecran.
Zona afişată pe ecran poate varia, în funcţie de orientarea autoturismului şi
de condiţiile de drum.
Cameră frontală
Câmpul vizual al camerei
Obstacole vizibile pentru cameră
Obstacole care nu sunt vizibile pentru cameră
Părţi ale autoturismului (bară de protecţie, grilă etc.)
Page 293 of 692
293 2-4. Utilizarea altor sisteme de conducere
2
În timpul deplasării
L/C200_EE (OM60G38E)
Cameră laterală (Display monitorizare în unghi amplu a zonei din faţă şi a
zonei laterale)
Ilustraţia de mai jos este pentru autoturismele cu volanul pe stânga. În
plus, zona afişată va fi inversată la autoturisme cu volanul pe dreapta.
Câmpul vizual al camerei
Obstacole vizibile pentru cameră
Partea dreaptă a autoturismului
(autoturisme cu volanul pe stânga),
sau stângă (autoturisme cu volanul pe
dreapta)
Page 294 of 692
294 2-4. Utilizarea altor sisteme de conducere
L/C200_EE (OM60G38E)

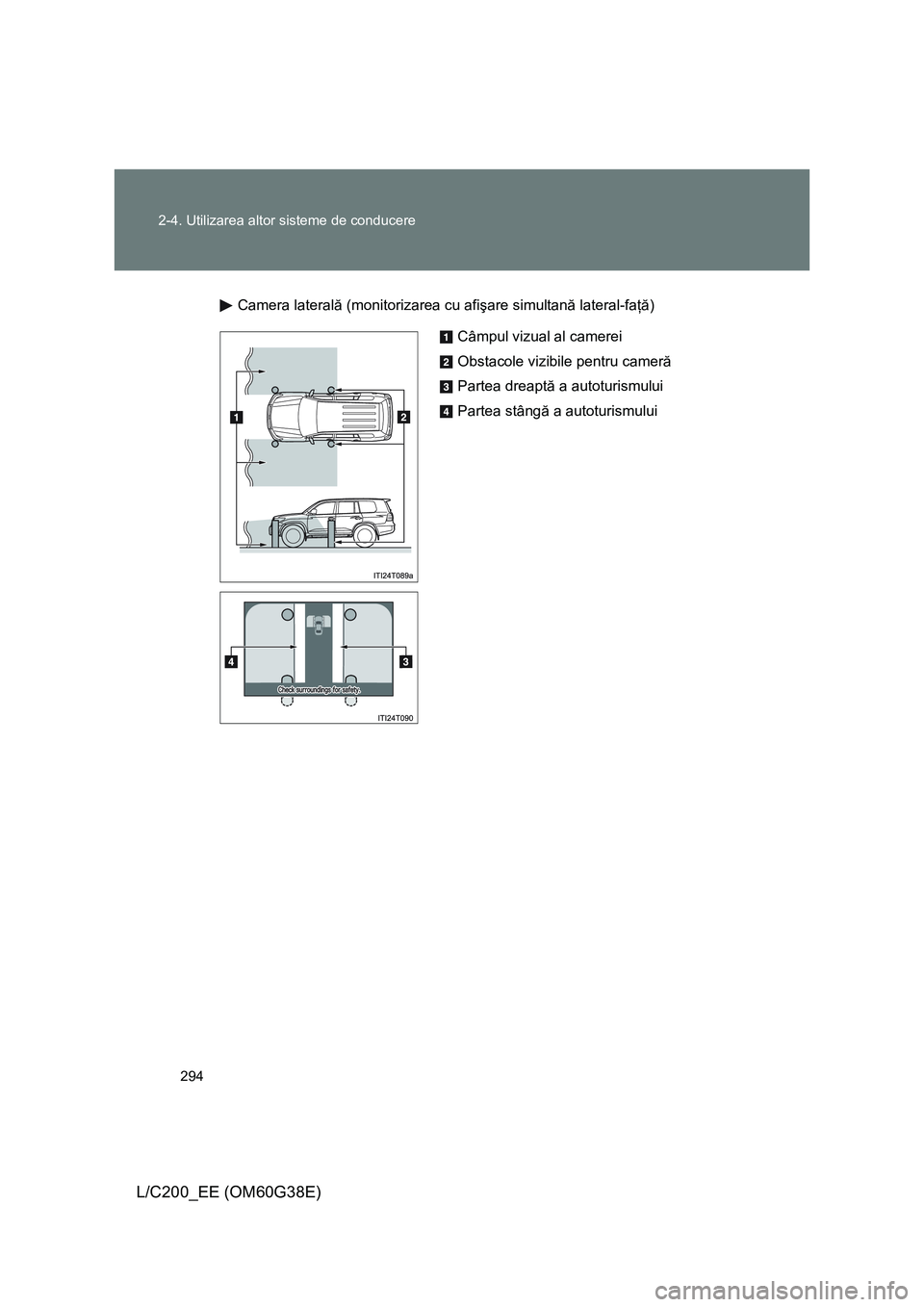

Camera laterală (monitorizarea cu afişare simultană lateral-faţă)
Câmpul vizual al camerei
Obstacole vizibile pentru cameră
Partea dreaptă a autoturismului
Partea stângă a autoturismului
Page 295 of 692
295 2-4. Utilizarea altor sisteme de conducere
2
În timpul deplasării
L/C200_EE (OM60G38E)

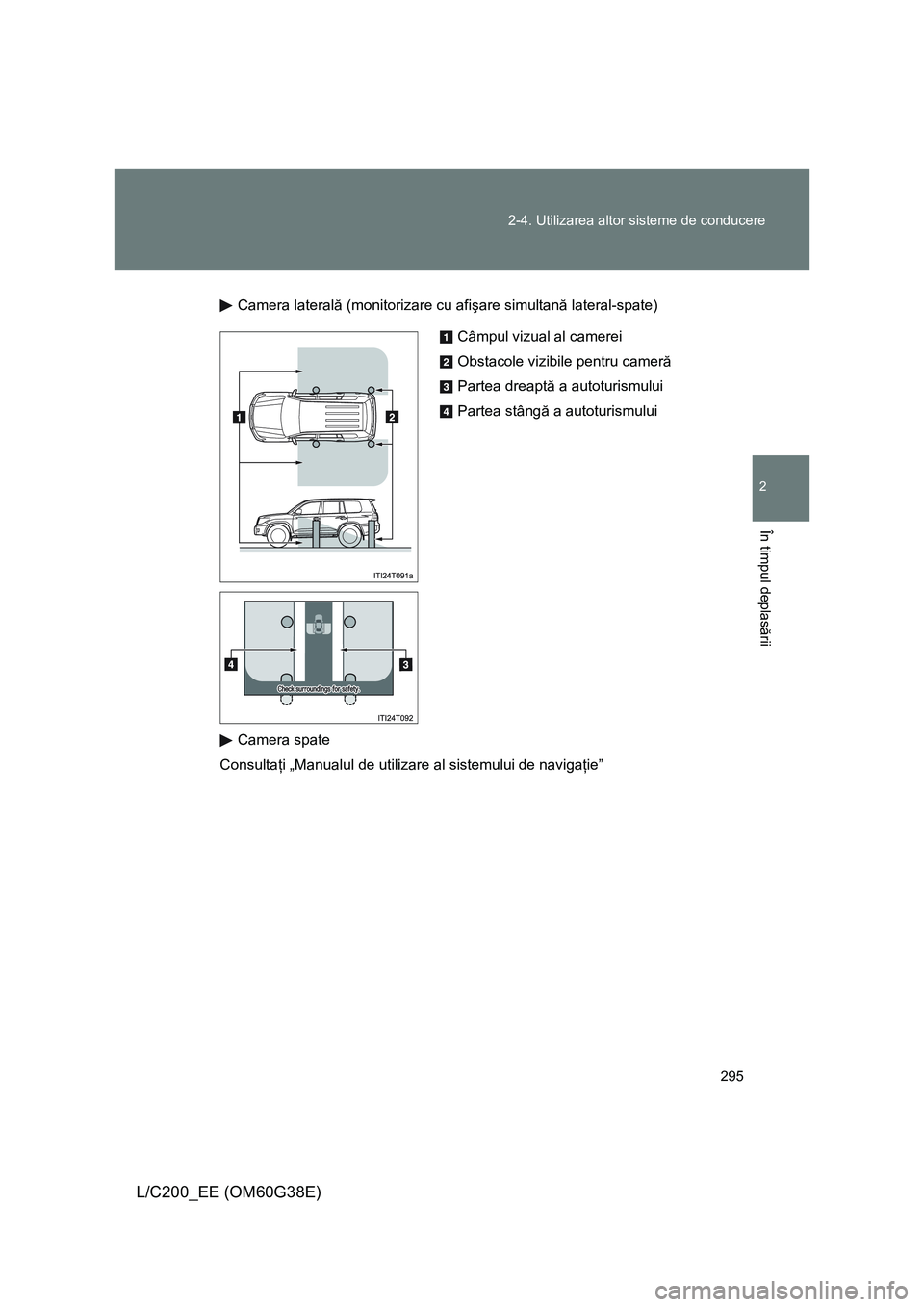

Camera laterală (monitorizare cu afişare simultană lateral-spate)
Camera spate
Consultaţi „Manualul de utilizare al sistemului de navigaţie”
Câmpul vizual al camerei
Obstacole vizibile pentru cameră
Partea dreaptă a autoturismului
Partea stângă a autoturismului
Page 296 of 692
296 2-4. Utilizarea altor sisteme de conducere
L/C200_EE (OM60G38E)

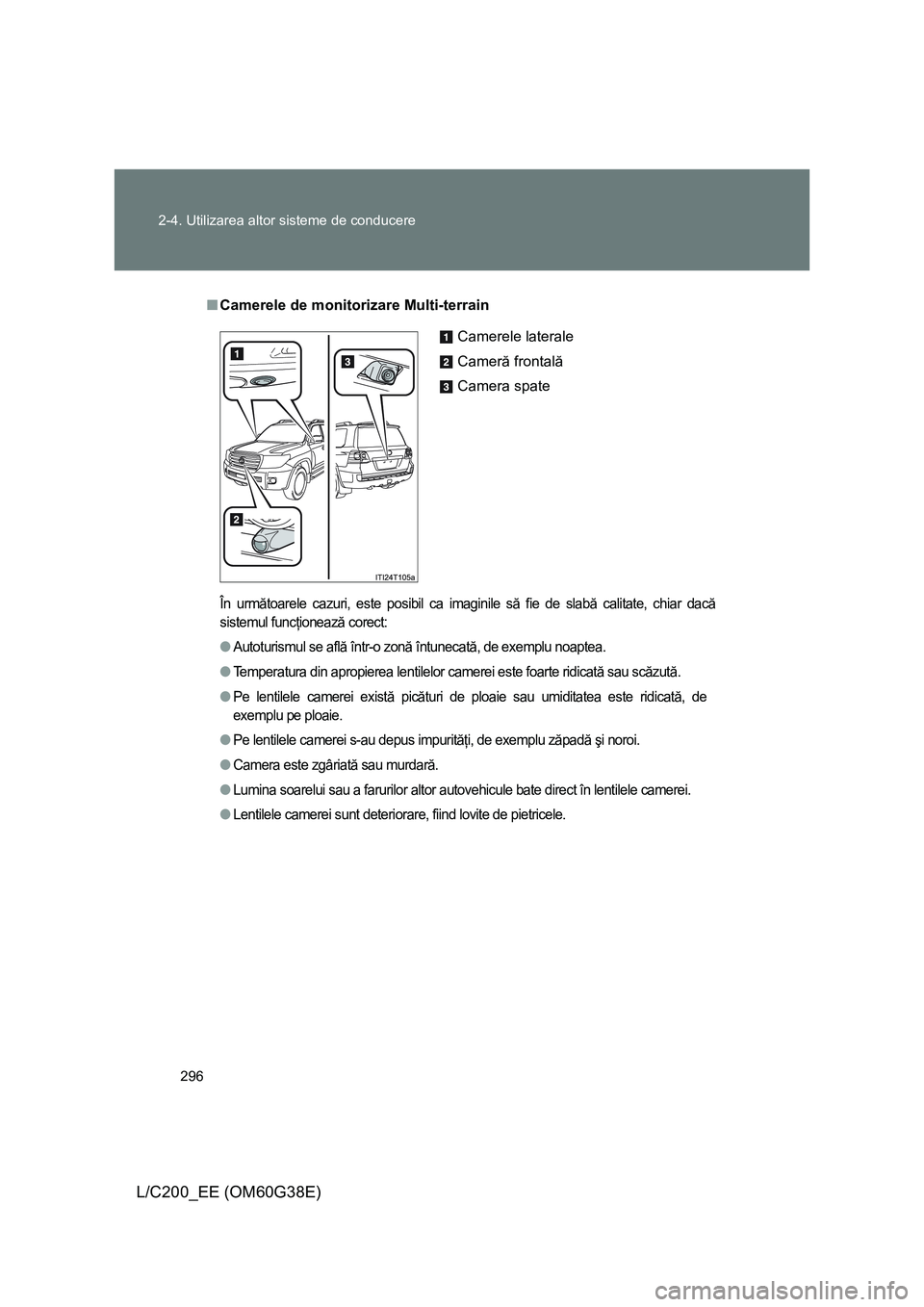

■Camerele de monitorizare Multi-terrain
În următoarele cazuri, este posibil ca imaginile să fie de slabă calitate, chiar dacă
sistemul funcţionează corect:
●Autoturismul se află într-o zonă întunecată, de exemplu noaptea.
●Temperatura din apropierea lentilelor camerei este foarte ridicată sau scăzută.
●Pe lentilele camerei există picături de ploaie sau umiditatea este ridicată, de
exemplu pe ploaie.
●Pe lentilele camerei s-au depus impurităţi, de exemplu zăpadă şi noroi.
●Camera este zgâriată sau murdară.
●Lumina soarelui sau a farurilor altor autovehicule bate direct în lentilele camerei.
●Lentilele camerei sunt deteriorare, fiind lovite de pietricele.
Camerele laterale
Cameră frontală
Camera spate
