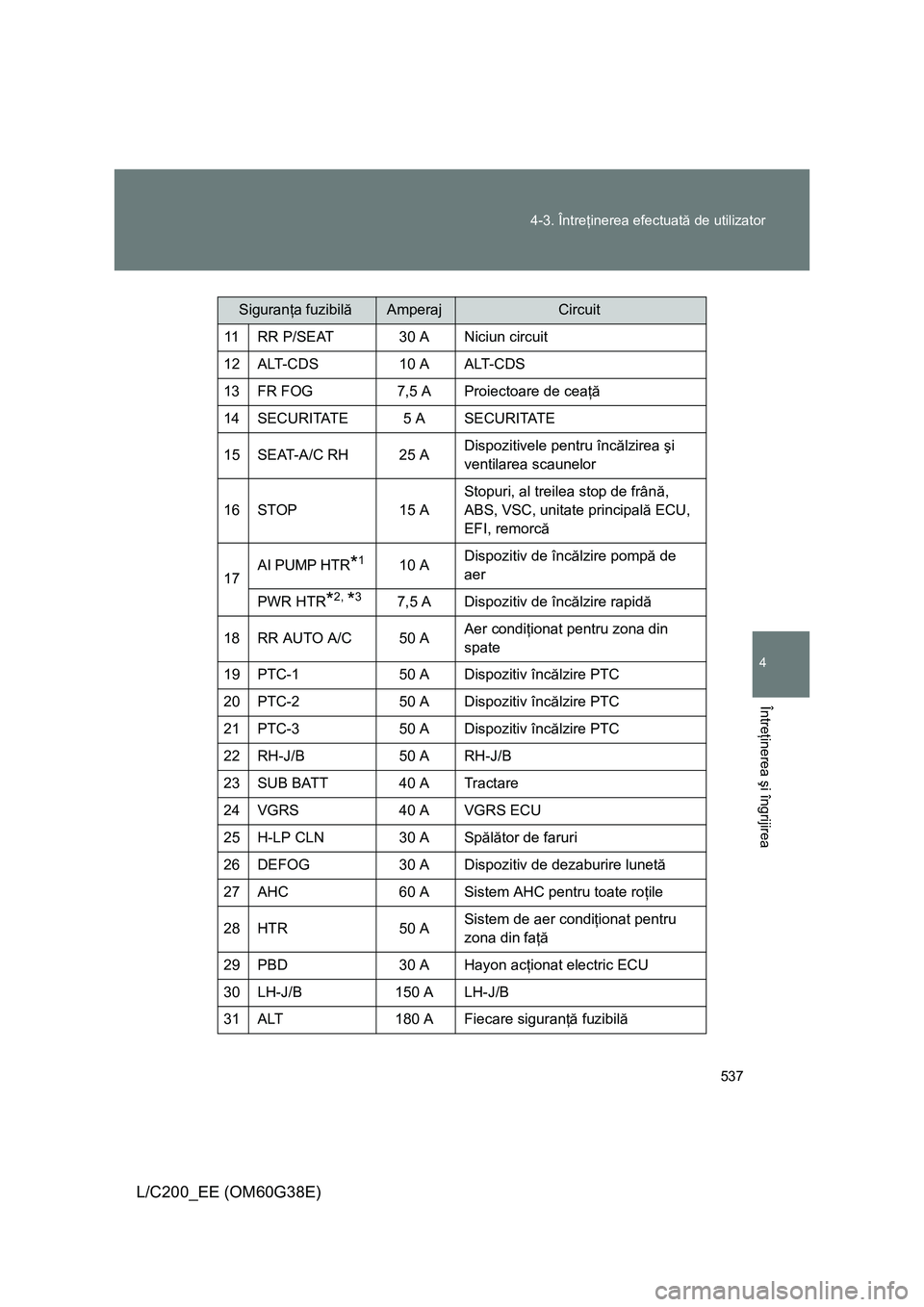

Page 537 of 692

537 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
11 RR P/SEAT 30 A Niciun circuit
12 ALT-CDS 10 A ALT-CDS
13 FR FOG 7,5 A Proiectoare de ceaţă
14 SECURITATE 5 A SECURITATE
15 SEAT-A/C RH 25 ADispozitivele pentru încălzirea şi
ventilarea scaunelor
16 STOP 15 AStopuri, al treilea stop de frână,
ABS, VSC, unitate principală ECU,
EFI, remorcă
17
AI PUMP HTR*110 ADispozitiv de încălzire pompă de
aer
PWR HTR
*2, *37,5 A Dispozitiv de încălzire rapidă
18 RR AUTO A/C 50 AAer condiţionat pentru zona din
spate
19 PTC-1 50 A Dispozitiv încălzire PTC
20 PTC-2 50 A Dispozitiv încălzire PTC
21 PTC-3 50 A Dispozitiv încălzire PTC
22 RH-J/B 50 A RH-J/B
23 SUB BATT 40 A Tractare
24 VGRS 40 A VGRS ECU
25 H-LP CLN 30 A Spălător de faruri
26 DEFOG 30 A Dispozitiv de dezaburire lunetă
27 AHC 60 A Sistem AHC pentru toate roţile
28 HTR 50 ASistem de aer condiţionat pentru
zona din faţă
29 PBD 30 A Hayon acţionat electric ECU
30 LH-J/B 150 A LH-J/B
31 ALT 180 A Fiecare siguranţă fuzibilă
Siguranţa fuzibilăAmperajCircuit
Page 538 of 692

538 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
32A/PUMP
NO.1*150 A AI ŞOFER
GLOW1
*2, *380 A Sistem de preîncălzire a motorului
33A/PUMP
NO.2
*150 A Niciun circuit
GLOW2
*2, *380 A Sistem de preîncălzire a motorului
34 MAIN 40 AFaruri, HEAD LL, HEAD RL, HEAD
LH, HEAD RH
35 ABS1 50 A ABS
36 ABS2 30 A ABS
37 ST 30 A Sistem de pornire
38 IMB 7,5 ACasetă coduri ID, sistem inteligent
de acces şi pornire, GBS
39 AM2 5 A Unitate principală ECU
40 DOME2 7,5 ALămpi de pe parasolare, modul
consolă superioară, lumină
interioară pentru zona din spate
41 ECU-B2 5 ASistem de memorare a poziţiei de
conducere
42 AMP 2 30 A Sistem audio
43 RSE 7,5 A Niciun circuit
44 TOWING 30 A Tractare
45 DOOR NO.2 25 A Unitate principală ECU
46 STR LOCK 20 A Sistem de blocare a volanului
47 TURN-HAZ 15 AContoare, semnalizatoare direcţie
faţă, semnalizatoare direcţie
laterale, semnalizatoare direcţie
spate, remorcă
48EFI MAIN2*120 A Pompa de combustibil
F/PMP*2, *320 A Niciun circuit
Siguranţa fuzibilăAmperajCircuit

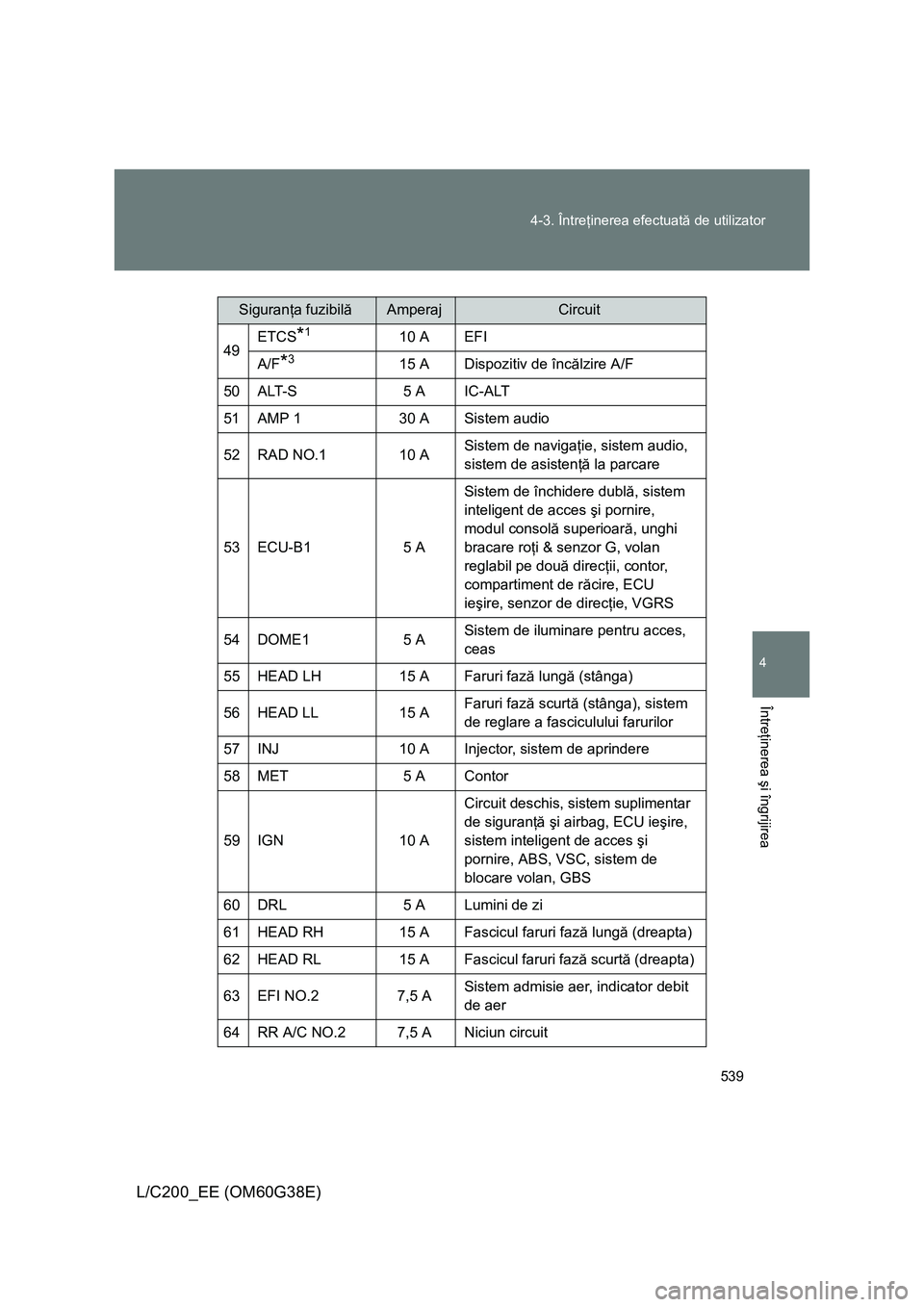

Page 539 of 692

539 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
49ETCS*110 A EFI
A/F*315 A Dispozitiv de încălzire A/F
50ALT-S5 A IC-ALT
51AMP 130 A Sistem audio
52 RAD NO.1 10 ASistem de navigaţie, sistem audio,
sistem de asistenţă la parcare
53 ECU-B1 5 ASistem de închidere dublă, sistem
inteligent de acces şi pornire,
modul consolă superioară, unghi
bracare roţi & senzor G, volan
reglabil pe două direcţii, contor,
compartiment de răcire, ECU
ieşire, senzor de direcţie, VGRS
54 DOME1 5 ASistem de iluminare pentru acces,
ceas
55 HEAD LH 15 A Faruri fază lungă (stânga)
56 HEAD LL 15 AFaruri fază scurtă (stânga), sistem
de reglare a fasciculului farurilor
57 INJ 10 A Injector, sistem de aprindere
58 MET 5 A Contor
59 IGN 10 ACircuit deschis, sistem suplimentar
de siguranţă şi airbag, ECU ieşire,
sistem inteligent de acces şi
pornire, ABS, VSC, sistem de
blocare volan, GBS
60 DRL 5 A Lumini de zi
61 HEAD RH 15 A Fascicul faruri fază lungă (dreapta)
62 HEAD RL 15 A Fascicul faruri fază scurtă (dreapta)
63 EFI NO.2 7,5 ASistem admisie aer, indicator debit
de aer
64 RR A/C NO.2 7,5 A Niciun circuit
Siguranţa fuzibilăAmperajCircuit

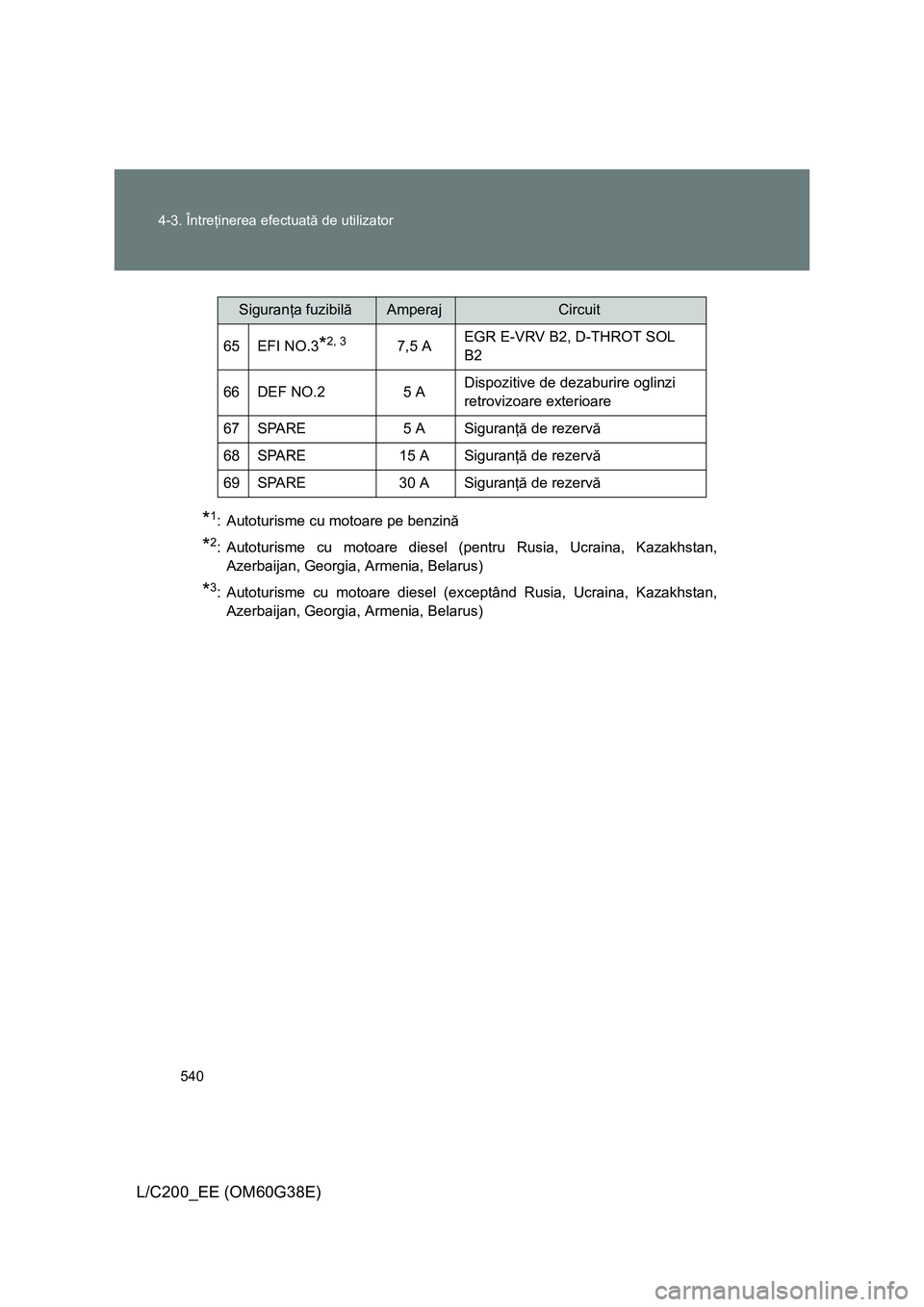

Page 540 of 692
540 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
*1: Autoturisme cu motoare pe benzină
*2: Autoturisme cu motoare diesel (pentru Rusia, Ucraina, Kazakhstan,
Azerbaijan, Georgia, Armenia, Belarus)
*3: Autoturisme cu motoare diesel (exceptând Rusia, Ucraina, Kazakhstan,
Azerbaijan, Georgia, Armenia, Belarus) 65 EFI NO.3
*2, 37,5 AEGR E-VRV B2, D-THROT SOL
B2
66 DEF NO.2 5 ADispozitive de dezaburire oglinzi
retrovizoare exterioare
67 SPARE 5 A Siguranţă de rezervă
68 SPARE 15 A Siguranţă de rezervă
69 SPARE 30 A Siguranţă de rezervă
Siguranţa fuzibilăAmperajCircuit

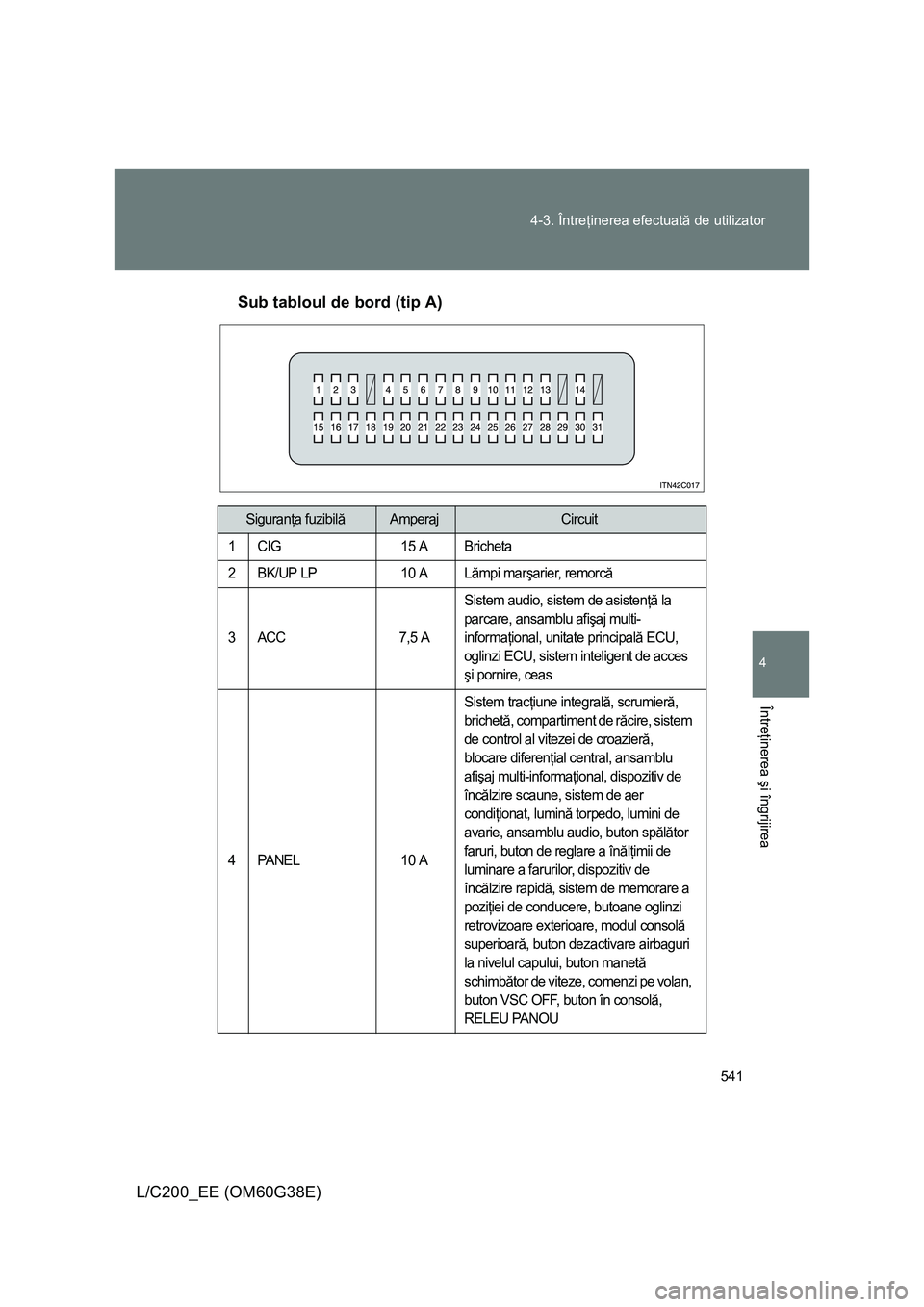

Page 541 of 692

541 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)Sub tabloul de bord (tip A)
Siguranţa fuzibilăAmperajCircuit
1 CIG 15 A Bricheta
2 BK/UP LP 10 A Lămpi marşarier, remorcă
3ACC 7,5 ASistem audio, sistem de asistenţă la
parcare, ansamblu afişaj multi-
informaţional, unitate principală ECU,
oglinzi ECU, sistem inteligent de acces
şi pornire, ceas
4 PANEL 10 ASistem tracţiune integrală, scrumieră,
brichetă, compartiment de răcire, sistem
de control al vitezei de croazieră,
blocare diferenţial central, ansamblu
afişaj multi-informaţional, dispozitiv de
încălzire scaune, sistem de aer
condiţionat, lumină torpedo, lumini de
avarie, ansamblu audio, buton spălător
faruri, buton de reglare a înălţimii de
luminare a farurilor, dispozitiv de
încălzire rapidă, sistem de memorare a
poziţiei de conducere, butoane oglinzi
retrovizoare exterioare, modul consolă
superioară, buton dezactivare airbaguri
la nivelul capului, buton manetă
schimbător de viteze, comenzi pe volan,
buton VSC OFF, buton în consolă,
RELEU PANOU
Page 542 of 692

542 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)
5 ECU-IG NO.2 10 ASistem de aer condiţionat, dispozitiv
încălzire, modul consolă superioară,
ABS, VSC, senzor de direcţie, unghi
bracare roţi & senzor G, unitate
principală ECU, stopuri, trapă, ceas,
oglindă EC
6 WINCH 5 A Niciun circuit
7 A/C IG 10 ACompartiment de răcire, ventilator
condensator, compresor sistem de
răcire, dispozitive de dezaburire oglinzi
retrovizoare exterioare/lunetă, sistem
de aer condiţionat
8 TAIL 15 APoziţii spate, lumini plăcuţă de
înmatriculare, proiectoare de ceaţă,
lămpi de ceaţă, remorcă, poziţii faţă
9 WIPER 30 AŞtergător parbriz
10 WSH 20 A Spălător de parbriz
11 RR WIPER 15 AŞtergător şi spălător de lunetă
12 4WD 20 A Sistemul de tracţiune integrală
13 LH-IG 5 AAlternator, dispozitiv încălzire scaune,
dispozitiv dejivrare parbriz, centuri de
siguranţă faţă, lumini de avarie, buton
manetă schimbător de viteze
14 ECU-IG NO.1 5 AABS, VSC, volan reglabil pe două
direcţii, ECU ieşire, sistem de blocare a
schimbării vitezelor, sistem de asistenţă
la parcare, sistem de control viteză de
croazieră, sistem de siguranţă pre-
coliziune, ansamblu afişaj multi-
informaţional, ştergătoare de parbriz cu
senzor de ploaie, sistem de memorare
a poziţiei de conducere, sistem de
închidere centralizată
15 S/ROOF 25 A Trapă
Siguranţa fuzibilăAmperajCircuit

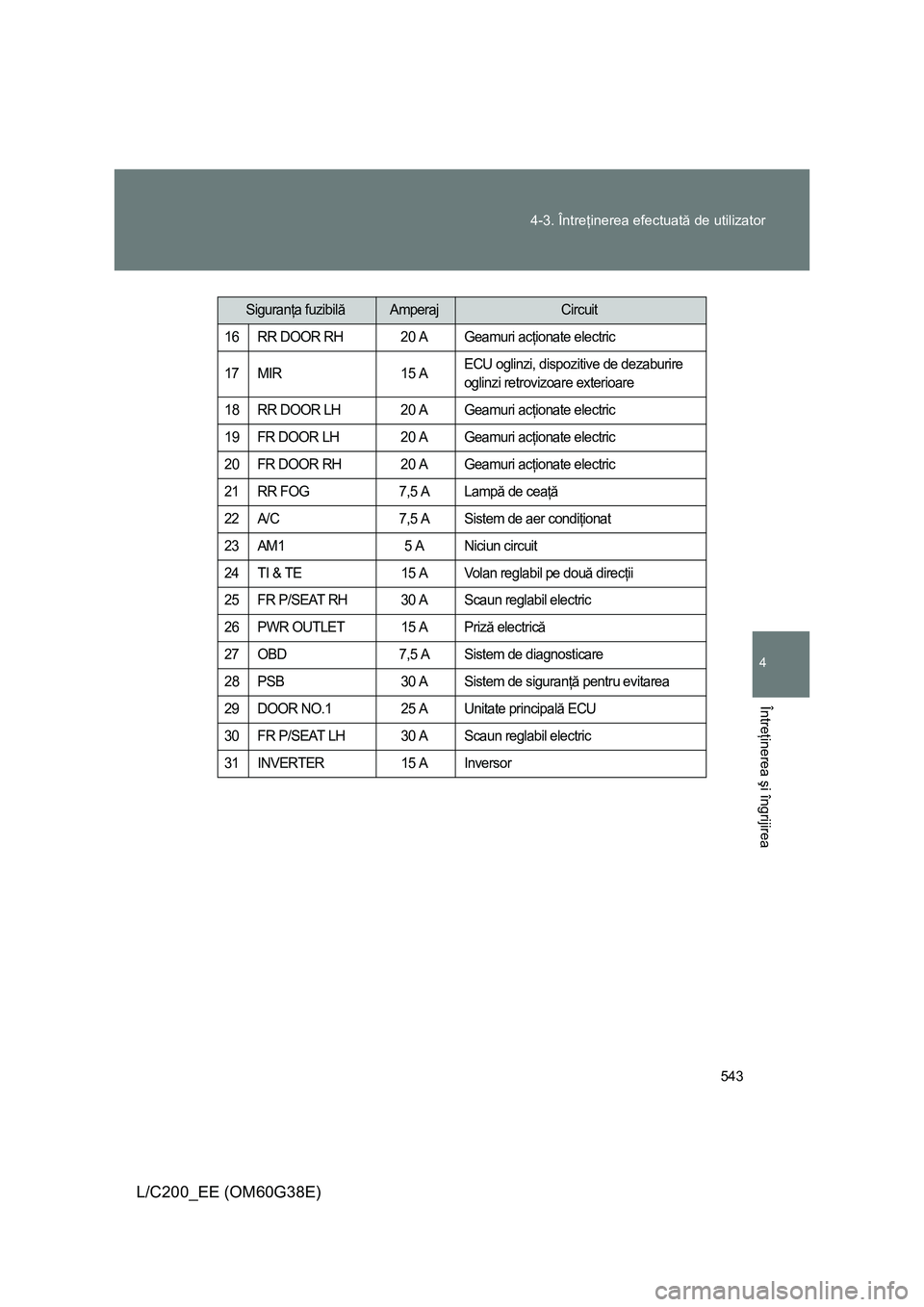

Page 543 of 692
543 4-3. Întreţinerea efectuată de utilizator
4
Întreţinerea şi îngrijirea
L/C200_EE (OM60G38E)
16 RR DOOR RH 20 A Geamuri acţionate electric
17 MIR 15 AECU oglinzi, dispozitive de dezaburire
oglinzi retrovizoare exterioare
18 RR DOOR LH 20 A Geamuri acţionate electric
19 FR DOOR LH 20 A Geamuri acţionate electric
20 FR DOOR RH 20 A Geamuri acţionate electric
21 RR FOG 7,5 A Lampă de ceaţă
22 A/C 7,5 A Sistem de aer condiţionat
23 AM1 5 A Niciun circuit
24 TI & TE 15 A Volan reglabil pe două direcţii
25 FR P/SEAT RH 30 A Scaun reglabil electric
26 PWR OUTLET 15 A Priză electrică
27 OBD 7,5 A Sistem de diagnosticare
28 PSB 30 A Sistem de siguranţă pentru evitarea
29 DOOR NO.1 25 A Unitate principală ECU
30 FR P/SEAT LH 30 A Scaun reglabil electric
31 INVERTER 15 A Inversor
Siguranţa fuzibilăAmperajCircuit
Page 544 of 692
544 4-3. Întreţinerea efectuată de utilizator
L/C200_EE (OM60G38E)Sub tabloul de bord (tip B)
Siguranţa fuzibilăAmperajCircuit
1 RSF LH 30 A Niciun circuit
2 B/DR CLSR RH 30 A Dispozitivul de închiderea a hayonului
3 B/DR CLSR LH 30 A Dispozitivul de închiderea a hayonului
4 RSF RH 30 A Niciun circuit
5 DOOR DL 15 A Sistem de închidere dublă
6 AHC-B 20 A Sistem AHC pentru toate roţile
7 TEL 5 A Multimedia
8 TOW BK/UP 7,5 A Niciun circuit
9 AHC-B NO.2 10 A Sistem AHC pentru toate roţile
10 ECU-IG NO.4 5 A VGRS, sistem AHC pentru toate roţile
11 SEAT-A/C FAN 10 A Ventilatoare
12 SEAT-HTR 20 A Dispozitivul pentru încălzirea scaunului
13 AFS 5 A Niciun circuit
14 ECU-IG NO.3 5 A
Funcţie automată de echilibrare Head LP
15 STRG HTR 10 A Sistem încălzire volan
16 TV 10 A Ansamblu afişaj multi-informaţional
