2012 TOYOTA LAND CRUISER Manual de utilizare (in Romanian)

161 1-7. Informaţii referitoare la siguranţă
1
Înainte de a porni la drum
L/C200_EE (OM60G38E)

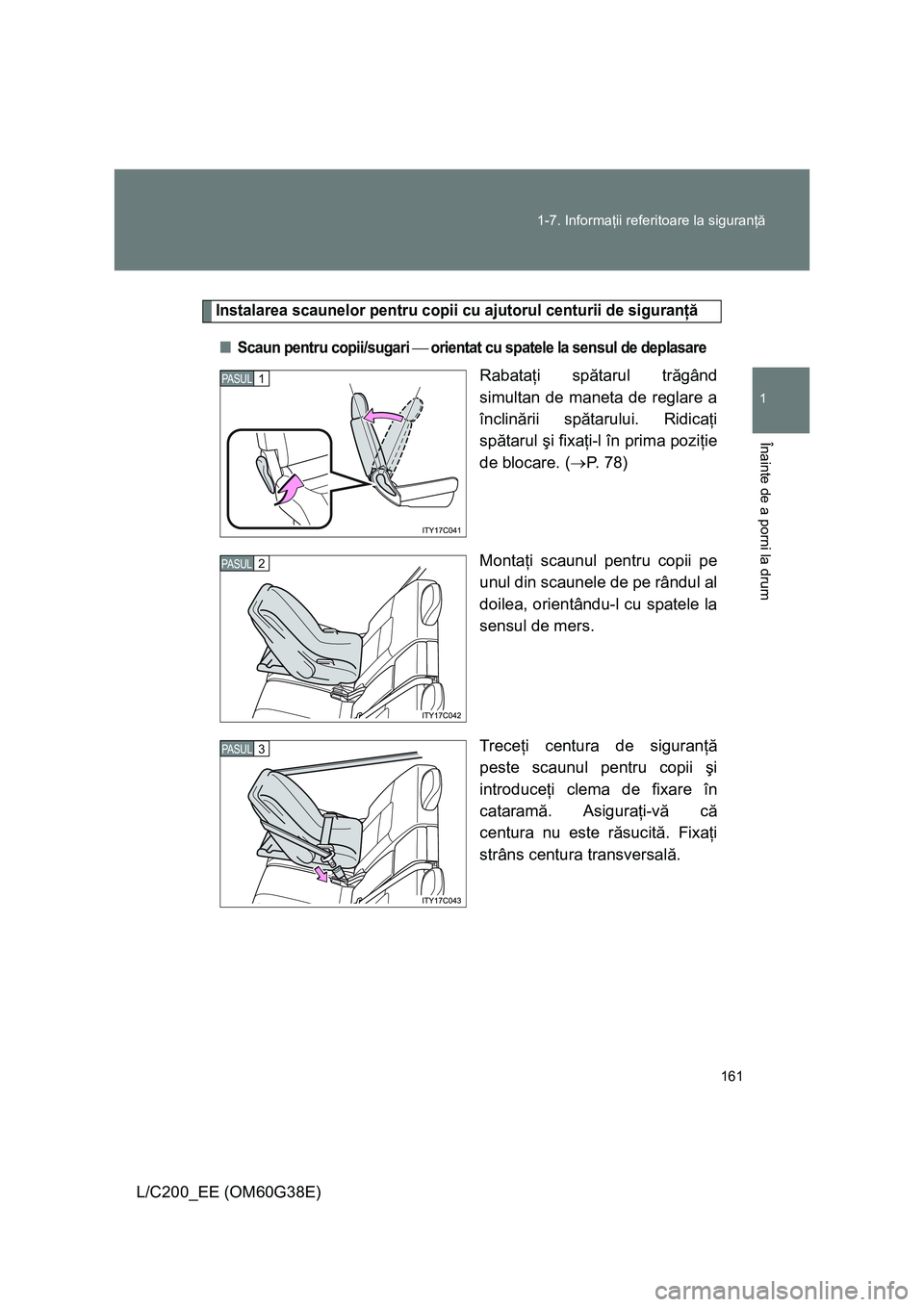

Instalarea scaunelor pentru copii cu ajutorul centurii de siguranţă
■Scaun pentru copii/sugari ⎯ orientat cu spatele la sensul de deplasare
Rabataţi spătarul trăgând
simultan de maneta de reglare a
înclinării spătarului. Ridicaţi
spătarul şi fixaţi-l în prima poziţie
de blocare. (→P. 78)
Montaţi scaunul pentru copii pe
unul din scaunele de pe rândul al
doilea, orientându-l cu spatele la
sensul de mers.
Treceţi centura de siguranţă
peste scaunul pentru copii şi
introduceţi clema de fixare în
cataramă. Asiguraţi-vă că
centura nu este răsucită. Fixaţi
strâns centura transversală.PASUL1
2PASUL
3PASUL

162 1-7. Informaţii referitoare la siguranţă
L/C200_EE (OM60G38E)

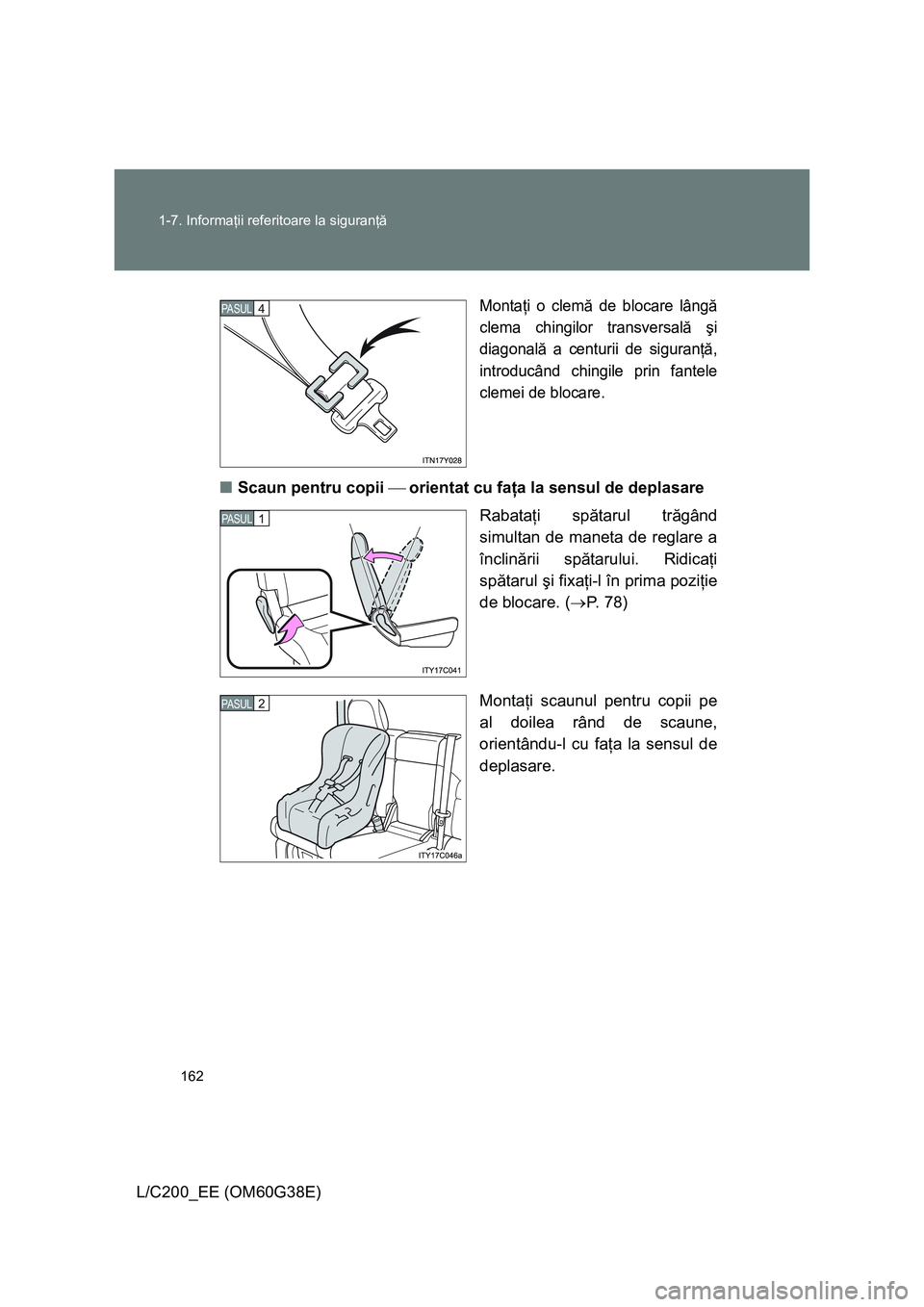

Montaţi o clemă de blocare lângă
clema chingilor transversală şi
diagonală a centurii de siguranţă,
introducând chingile prin fantele
clemei de blocare.
■Scaun pentru copii ⎯ orientat cu faţa la sensul de deplasare
Rabataţi spătarul trăgând
simultan de maneta de reglare a
înclinării spătarului. Ridicaţi
spătarul şi fixaţi-l în prima poziţie
de blocare. (→P. 78)
Montaţi scaunul pentru copii pe
al doilea rând de scaune,
orientându-l cu faţa la sensul de
deplasare.
4PASUL
PASUL1
2PASUL

163 1-7. Informaţii referitoare la siguranţă
1
Înainte de a porni la drum

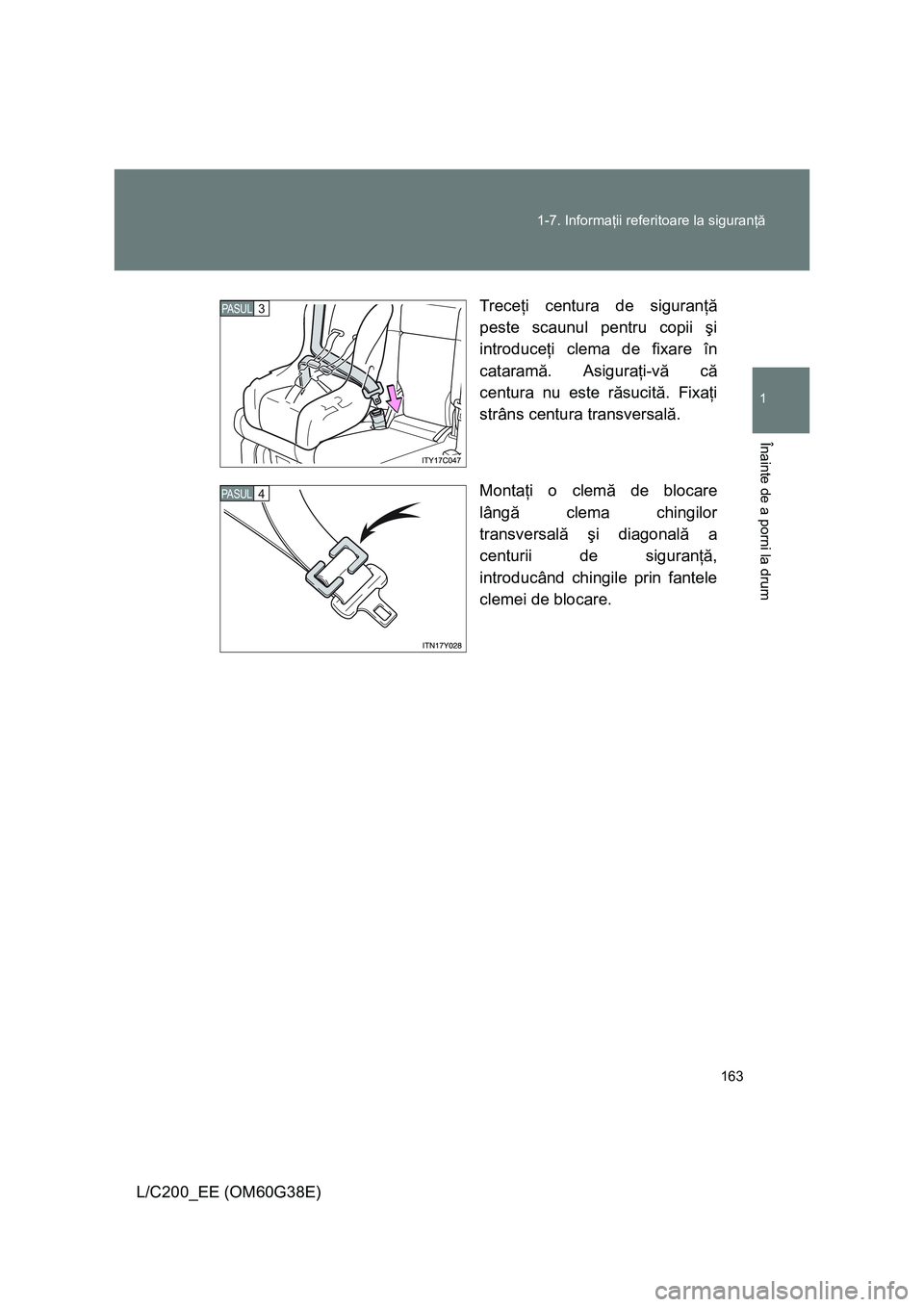

L/C200_EE (OM60G38E)Treceţi centura de siguranţă
peste scaunul pentru copii şi
introduceţi clema de fixare în
cataramă. Asiguraţi-vă că
centura nu este răsucită. Fixaţi
strâns centura transversală.
Montaţi o clemă de blocare
lângă clema chingilor
transversală şi diagonală a
centurii de siguranţă,
introducând chingile prin fantele
clemei de blocare.
3PASUL
4PASUL

164 1-7. Informaţii referitoare la siguranţă

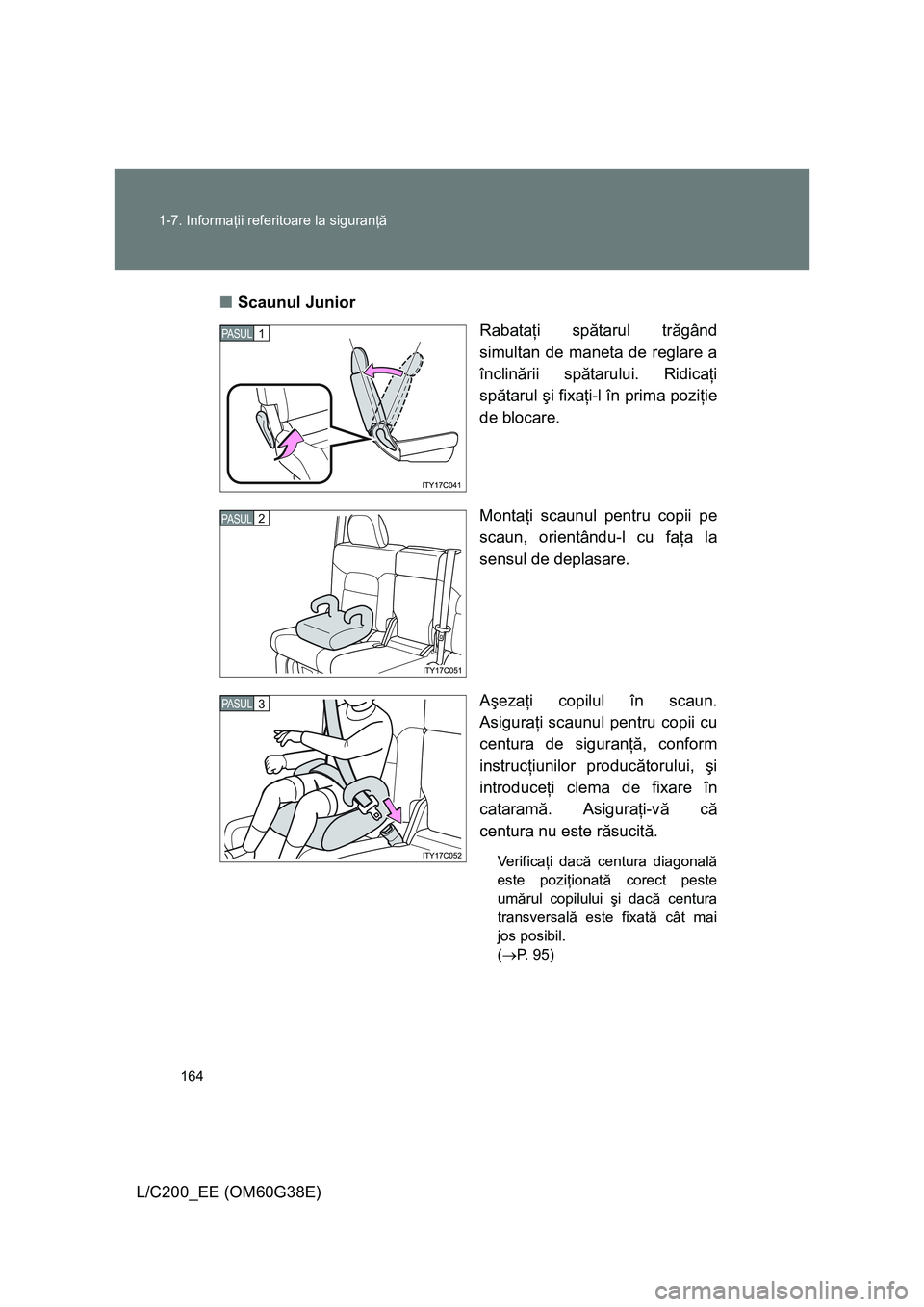

L/C200_EE (OM60G38E)■Scaunul Junior
Rabataţi spătarul trăgând
simultan de maneta de reglare a
înclinării spătarului. Ridicaţi
spătarul şi fixaţi-l în prima poziţie
de blocare.
Montaţi scaunul pentru copii pe
scaun, orientându-l cu faţa la
sensul de deplasare.
Aşezaţi copilul în scaun.
Asiguraţi scaunul pentru copii cu
centura de siguranţă, conform
instrucţiunilor producătorului, şi
introduceţi clema de fixare în
cataramă. Asiguraţi-vă că
centura nu este răsucită.
Ve ri f i c aţi dacă centura diagonală
este poziţionată corect peste
umărul copilului şi dacă centura
transversală este fixată cât mai
jos posibil.
(→P. 95)
PASUL1
2PASUL
3PASUL

165 1-7. Informaţii referitoare la siguranţă
1
Înainte de a porni la drum
L/C200_EE (OM60G38E)

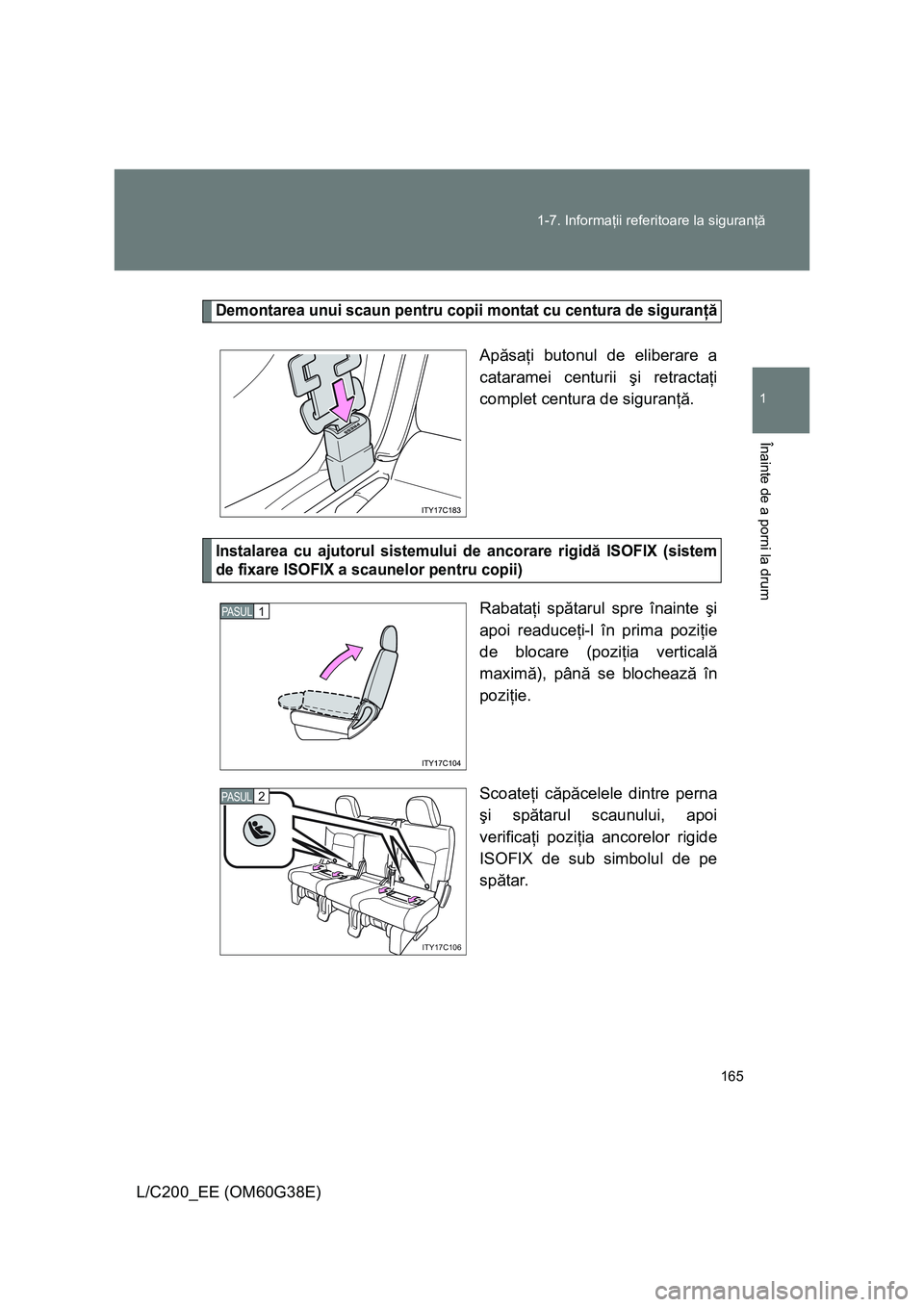

Demontarea unui scaun pentru copii montat cu centura de siguranţă
Apăsaţi butonul de eliberare a
cataramei centurii şi retractaţi
complet centura de siguranţă.
Instalarea cu ajutorul sistemului de ancorare rigidă ISOFIX (sistem
de fixare ISOFIX a scaunelor pentru copii)
Rabataţi spătarul spre înainte şi
apoi readuceţi-l în prima poziţie
de blocare (poziţia verticală
maximă), până se blochează în
poziţie.
Scoateţi căpăcelele dintre perna
şi spătarul scaunului, apoi
verificaţi poziţia ancorelor rigide
ISOFIX de sub simbolul de pe
spătar.PASUL1
ITY17C106
2PASUL

166 1-7. Informaţii referitoare la siguranţă
L/C200_EE (OM60G38E)

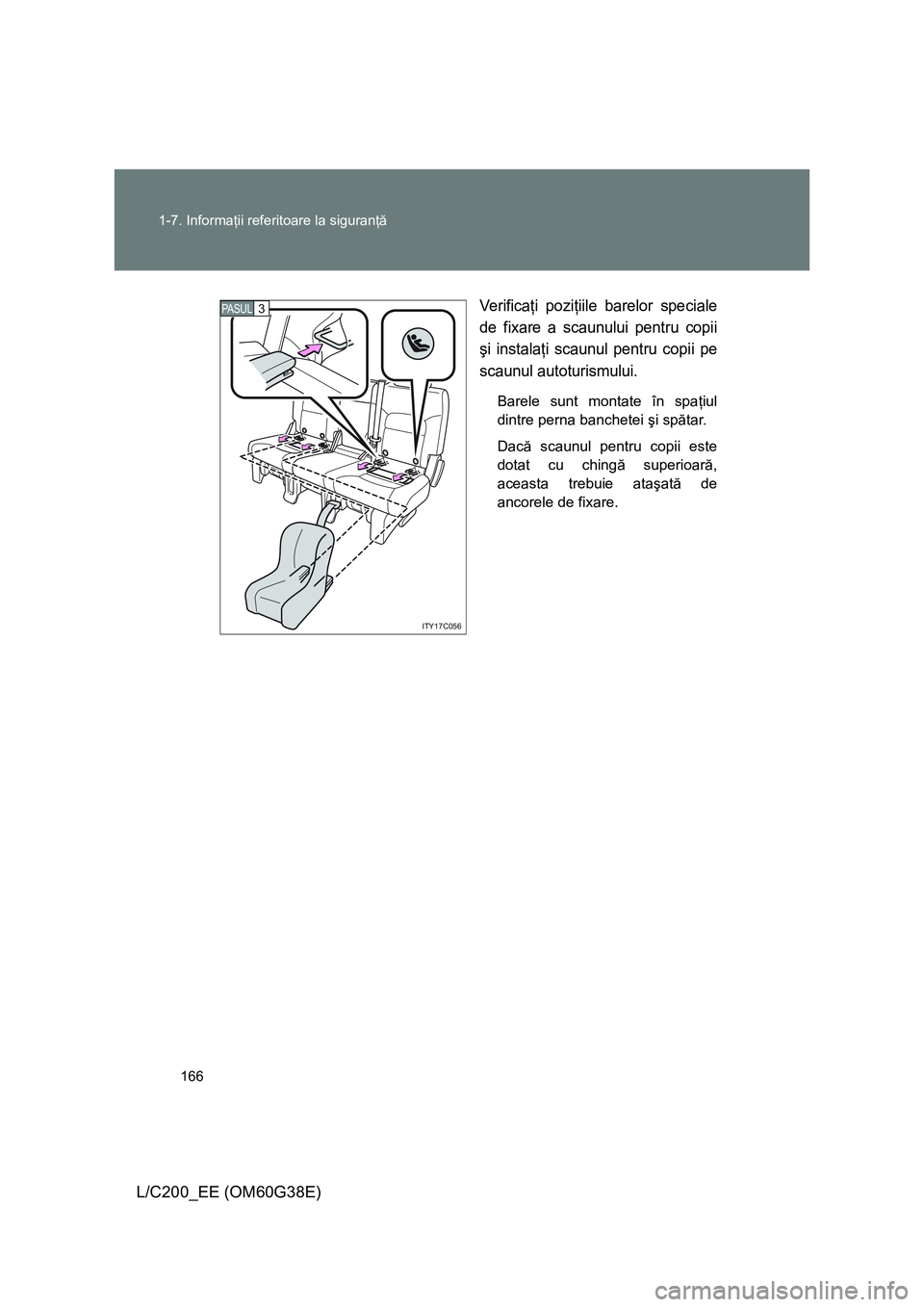

Verificaţi poziţiile barelor speciale
de fixare a scaunului pentru copii
şi instalaţi scaunul pentru copii pe
scaunul autoturismului.
Barele sunt montate în spaţiul
dintre perna banchetei şi spătar.
Dacă scaunul pentru copii este
dotat cu chingă superioară,
aceasta trebuie ataşată de
ancorele de fixare.
ITY17C056
3PASUL

167 1-7. Informaţii referitoare la siguranţă
1
Înainte de a porni la drum
L/C200_EE (OM60G38E)

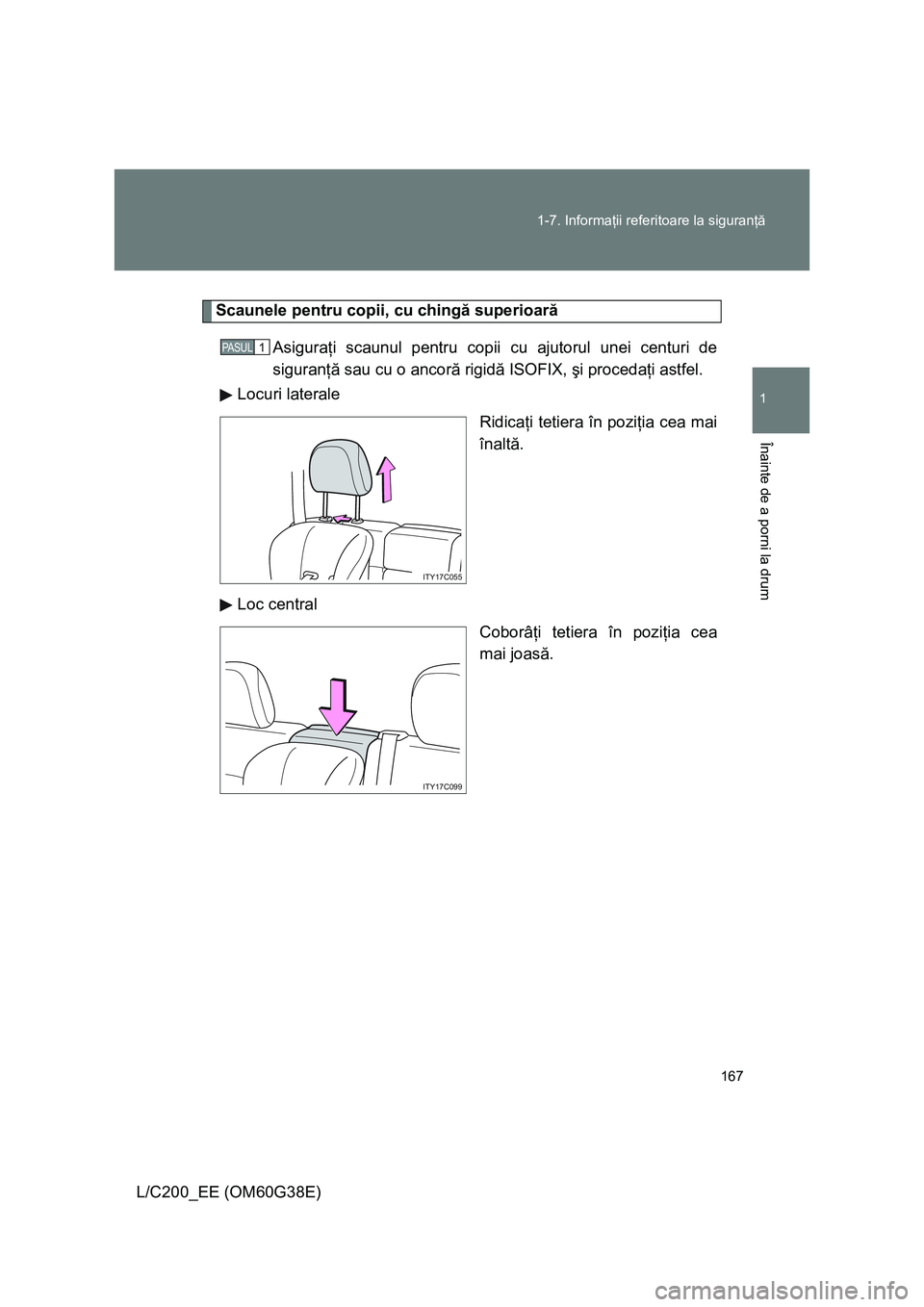

Scaunele pentru copii, cu chingă superioară
Asiguraţi scaunul pentru copii cu ajutorul unei centuri de
siguranţă sau cu o ancoră rigidă ISOFIX, şi procedaţi astfel.
Locuri laterale
Ridicaţi tetiera în poziţia cea mai
înaltă.
Loc central
Coborâţi tetiera în poziţia cea
mai joasă.
PASUL1
ITY17C055
ITY17C099

168 1-7. Informaţii referitoare la siguranţă

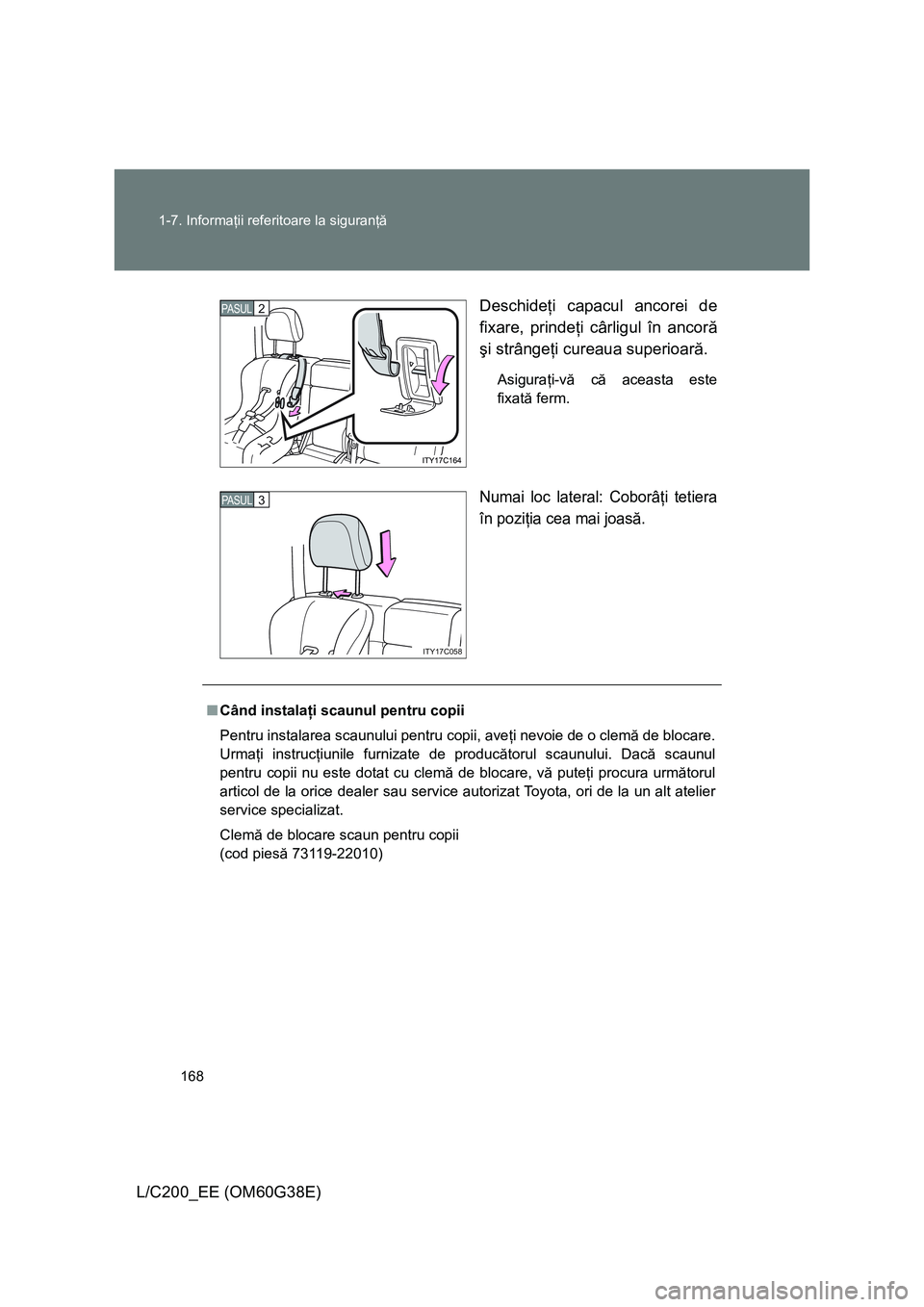

L/C200_EE (OM60G38E)Deschideţi capacul ancorei de
fixare, prindeţi cârligul în ancoră
şi strângeţi cureaua superioară.
Asiguraţi-vă că aceasta este
fixată ferm.
Numai loc lateral: Coborâţi tetiera
în poziţia cea mai joasă.
2PASUL
ITY17C058
3PASUL
■Când instalaţi scaunul pentru copii
Pentru instalarea scaunului pentru copii, aveţi nevoie de o clemă de blocare.
Urmaţi instrucţiunile furnizate de producătorul scaunului. Dacă scaunul
pentru copii nu este dotat cu clemă de blocare, vă puteţi procura următorul
articol de la orice dealer sau service autorizat Toyota, ori de la un alt atelier
service specializat.
Clemă de blocare scaun pentru copii
(cod piesă 73119-22010)
