2012 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

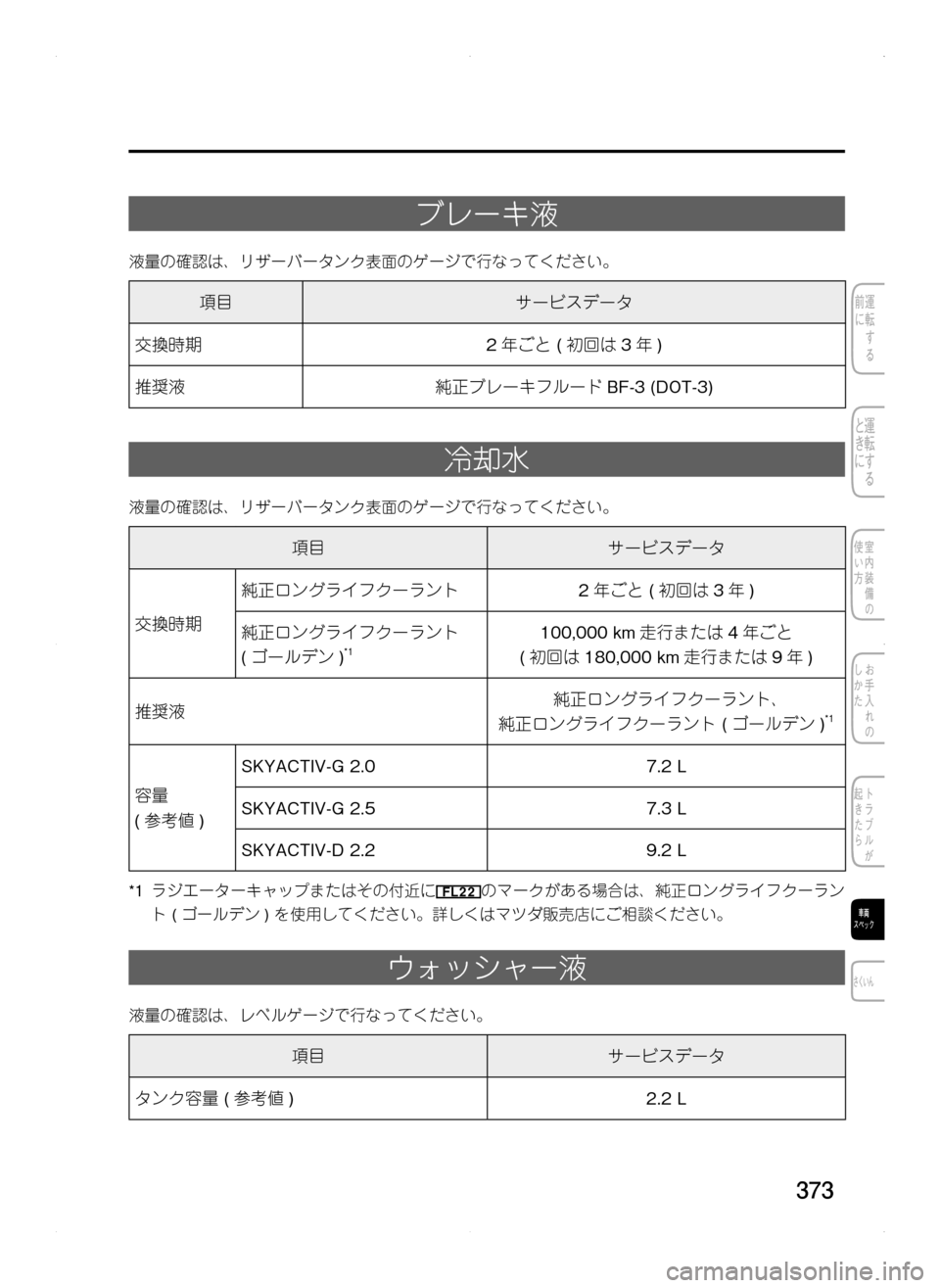

373
ブレーキ液
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期2年ごと.( 初回は3年 )
推奨液純正ブレーキフルード BF-3.(DOT-3)
冷却水
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期
純正ロングライフクーラント2年ごと.( 初回は3年 )
純正ロングライフクーラント
(ゴールデン )*1100,000.km 走行または4年ごと
(初回は 180,000.km 走行または9年 )
推奨液純正ロングライフクーラント､
純正ロングライフクーラント.( ゴールデン)*1
容量
(参考値 )
SKYACTIV-G.2.07.2.L
SKYACTIV-G.2.57.3.L
SKYACTIV-D.2.29.2.L
*1.ラジエーターキャップまたはその付近にのマークがある場合は､ 純正ロングライフクーラン
ト.(ゴールデン ).を使用してください。詳しくはマツダ販売店にご相談ください。
ウォッシャー液
液量の確認は､ レベルゲージで行なってください。
項目サービスデータ
タンク容量.( 参考値)2.2.L
Kサ.indb 3732013/09/02 13:35:22

374
6. 車両スペック
各部の点検値､ 交換時期
ブレーキペダル
項目サービスデータ
遊び3～ 5.mm
床板とのすき間.( 踏力147.N.{15.kgf})118.2.mm 以上
フロアマットとのすき間.( 踏力147.N.{15.kgf})95.0.mm 以上
パーキングブレーキ
項目サービスデータ
引きしろ.( 操作力98.N.{10.kgf})4ノッチ以下
オルタネーターベルト
項目サービスデータ
たわみ量自動調整式.( 使用限度をこえているものは交換 )
エアクリーナーエレメント
項目サービスデータ
交換時期
標準50,000km走行ごと
シビアコンディション *125,000km走行ごと
*1.シビアコンディションの条件については､ 別冊のメンテナンスノートに記載しています。
Kサ.indb 3742013/09/02 13:35:23

375
6. 車両スペック
電気部品 / 電球 ( バルブ )
スパークプラグ.(SKYACTIV-G.2.0､SKYACTIV-G.2.5)
項目サービスデータ
型式
NGKILKAR7L11*1
DENSOZC20HPR11*1
*1.SKYACTIV-Gの最適な性能を発揮するためのスパークプラグです。詳しくはマツダ販売店にご相
談ください。
イリジウムプラグを使用しておりますので､ ワイヤーブラシなどによる清掃は行なわないで
ください。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱落するおそれ
があります。
バッテリー
項目サービスデータ
型式､ 容量
SKYACTIV-G.2.0､
SKYACTIV-G.2.5Q-85*1
SKYACTIV-D.2.2.T-110*1
*1.Q-85､T-110はアイドリングストップ車用です。アイドリングストップシステムを正しく作動さ
せるために､ Q-85､T-110を使用してください。
マツダ純正バッテリーの使用を推奨します。詳しくはマツダ販売店にご相談ください。
Kサ.indb 3752013/09/02 13:35:23

376
6. 車両スペック
電気部品 / 電球 ( バルブ )
電球.(バルブ ).の容量
電球.(バルブ )W数.
(12.V 用)
規格.
(ECE.R.(SAE))
ヘッドランプハロゲンヘッドランプ
装備車
上向き.
(ハイビーム )60.WHB3.(9005)
下向き.
(ロービーム )55.WH11.(H11)
ヘッドランプディスチャージヘッドランプ装備車35.WD4S.(D4S)
フォグランプ.グレード / 仕様別装備55.WH11.(H11)
車幅灯5.WW5W.(―)
アクセサリーランプ.グレード / 仕様別装備5.WW5W.(―)
前面方向指示灯 /非常点滅灯21.WPY21W.(―)
側面方向指示灯 /非常点滅灯LED*1―.(―)
後面方向指示灯 /非常点滅灯21.WWY21W.(7443NA)
制動灯 /尾灯21/5.WW21/5W.(7443)
尾灯.( リヤゲート側 )5.WW5W.(―)
後退灯16.WW16W.(921)
番号灯5.WW5W.(―)
ハイマウントストップランプLED*1―.(―)
ルームランプ.( フロント)/マップランプ8.W―.(―)
リヤマップランプ8.W―.(―)
ラゲッジルームランプ5.W―.(―)
バニティミラーランプ.グレード / 仕様別装備2.W―.(―)
*1.LED はLight.Emitting.Diode の略で発光するダイオードです。
Kサ.indb 3762013/09/02 13:35:23

377
ヒューズ
→291ページ「ヒューズの受け持つ装置」
6. 車両スペック
タイヤ / ホイール
Kサ.indb 3772013/09/02 13:35:23

378
6. 車両スペック
タイヤ / ホイール
タイヤ/ホイールサイズ
標準タイヤ
タイヤサイズは､ 運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
タイヤサイズ
ホイール
サイズインセット
(オフセット )ピッチサークル直径
225/65R17.102V17×7J
50.0.mm114.3.mm
225/55R19.99V19 ×7J
タイヤ空気圧
標準タイヤ
適正空気圧は､ 運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
→285ページ「タイヤの点検」
空気圧調整後はタイヤ空気圧警報システムを正常に作動させるため､ タイヤ空気圧警報システムの初
期化が必要です。
→.231.ページ「タイヤ空気圧警報システムの初期化」 .
タイヤサイズ
タイヤ空気圧
前輪後輪
225/65R17.102V230.kPa.(2.3.kgf/cm2)230.kPa.(2.3.kgf/cm2)
225/55R19.99V250.kPa.(2.5.kgf/cm2)250.kPa.(2.5.kgf/cm2)
ホイールナットの締め付けトルク
タイヤを取り付けるときは､ 次のトルクでホイールナットを締め付けてください。
108N･m ～ 147N･m (12kgf･m ～ 14kgf･m)
Kサ.indb 3782013/09/02 13:35:23

379
ブレーキディスクの摩耗限度情報
ブレーキディスクの使用限度値とその測定方法に関する情報が必要な場合は､ マツダ販売店に
ご相談ください。
Kサ.indb 3792013/09/02 13:35:23

380
6. 車両スペック
設定変更 ( カスタマイズ機能 )
マルチディスプレイ●( ドット液晶タイプ ) ●付きメーター装備車は､ 以下の機能の設定をお客様
自身で変更することができます。
マルチディスプレイ ●( ドット液晶タイプ ) ●付きメーター非装備車は､ 以下の機能の設定をマツ
ダ販売店で変更することができます。詳しくはマツダ販売店にご相談ください。
変更できる機能は､ 仕様によって異なります。
機能内容初期設定変更内容
マルチインフォメー
ションディスプレイ
操作音
次の操作をしたときに鳴る操作音の音量
を変更できます。
.●トリップコンピューターのデータ消去
平均燃費または平均車速を表示中に
INFO スイッチを 1.5秒以上押したと
き
.●数値のスクロール
メンテナンスモニターの期間設定画面
などで上下スイッチを 1.5秒以上押し
たとき
大小/OFF
方向指示器方向指示器のブザー音量を変更できま
す。大小
ランプ消し忘れ防止
チャイム
ランプ消し忘れ防止チャイムの音量を変
更できます。大小/OFF
リアビークルモニタ
リングシステム
RVM 警報チャイムの音量を変更できま
す。大小/OFF
スマートシティー
ブレーキサポート.
(SCBS)
スマートシティーブレーキサポート.
(SCBS).が作動しないように変更できま
す。*1ONOFF
車線逸脱警報シス
テム.(LDWS)
車線から逸脱する可能性があるとシス
テムが判断する距離を変更できます。自動近い /中間 /
遠い
警報感度.( システムが運転者の意思
で車線変更していると判断する感度 )
を変更できます。
標準
警報しやす
い/
警報しにくい
車線逸脱警報システム警報チャイム
の音量を変更できます。小大
Kサ.indb 3802013/09/02 13:35:23
