2012 MAZDA MODEL CX-5 取扱説明書 (in Japanese)

157

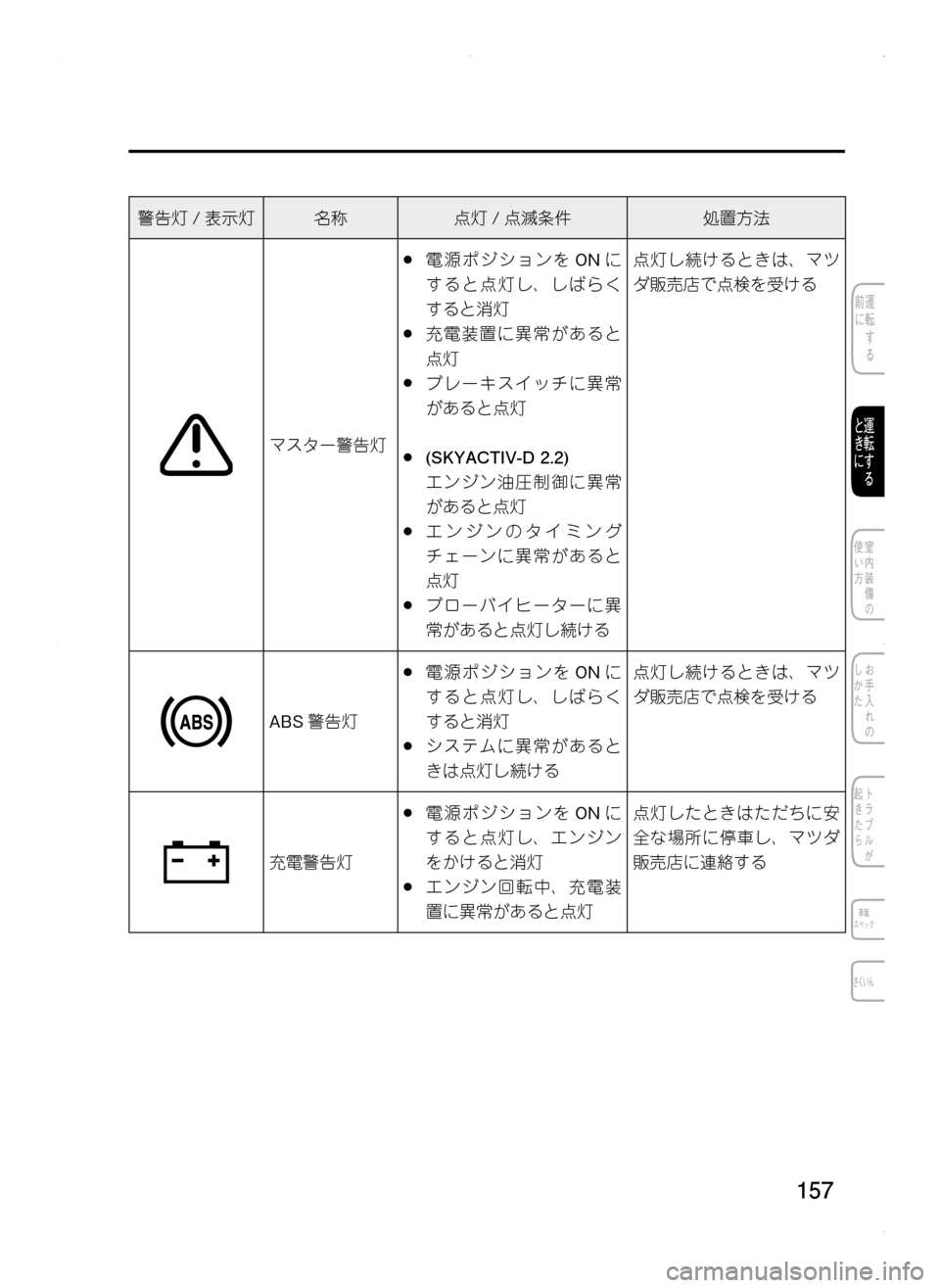

警告灯/表示灯名称点灯 /点滅条件処置方法
マスター警告灯
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●充電装置に異常があると
点灯
.●ブレーキスイッチに異常
があると点灯
.●(SKYACTIV-D 2.2)
エンジン油圧制御に異常
があると点灯
.●エンジンのタイミング
チェーンに異常があると
点灯
.●ブローバイヒーターに異
常があると点灯し続ける
点灯し続けるときは､ マツ
ダ販売店で点検を受ける
ABS 警告灯
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●システムに異常があると
きは点灯し続ける
点灯し続けるときは､ マツ
ダ販売店で点検を受ける
充電警告灯
.●電源ポジションを ONに
すると点灯し､ エンジン
をかけると消灯
.●エンジン回転中､ 充電装
置に異常があると点灯
点灯したときはただちに安
全な場所に停車し､ マツダ
販売店に連絡する
Kサ.indb 1572013/09/02 13:34:30

158
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
警告灯/表示灯名称点灯 /点滅条件処置方法
オイル警告灯
.●電源ポジションを ONに
すると点灯し､ エンジン
をかけると消灯
.●エンジン回転中､ エンジ
ンオイルの圧力が低下す
ると点灯
.●(SKYACTIV-D 2.2)
エンジンオイルが異常に
劣化した場合点灯
.●エンジン回転中に点灯し
たときはただちに安全な
場所に停車し､ エンジン
を止め､ エンジンオイル
の量を点検する
.●ンジンオイルの量が不足
していないのに点灯する
ときや､ 補充しても点灯
し続けるときは､ マツダ
販売店に連絡する
レンチ表示灯
(SKYACTIV-D.
2.2)
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●セジメンタ内にたまった
水が規定量以上になると
点灯し続ける
点灯し続けるときは､ マツ
ダ販売店で点検を受ける
エンジン警告灯
点灯するとき
.●電源ポジションを ONに
すると点灯し､ エンジン
をかけると消灯
.●エンジン制御システムに
異常があると点灯し続け
る
点滅するとき
エンジン制御システムに異常
があると点滅し続ける
点灯 /点滅したときは高速
走行をせず､ マツダ販売店
で点検を受ける
Kサ.indb 1582013/09/02 13:34:30

159
警告灯/表示灯名称点灯 /点滅条件処置方法
高水温警告灯.
(赤 )
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●エンジン冷却水の温度が
異常に高くなったときに
点滅し､ さらに高くなる
と点灯
点滅したとき
エンジンに負担をかけない
ように､ ゆっくり走行する
点灯したとき
ただちに安全な場所に停車
し､ 適切な処置をする
→342ページ「オーバー
ヒートについて」
i-stop 警告灯.
(橙 )
点灯するとき
.●電源ポジションを ONに
すると点灯し､ エンジン
をかけると消灯
.●i-stop. OFF スイッチを押
してシステムを解除する
と点灯
.●アイドリングストップ中
に次の操作を行なうと点
灯
•.ボンネットを開けたと
き
•.D/M. (2速固定モード
でない).レンジでドラ
イバーが車両から降り
ようとしたとき .(運転
席シートベルトをはず
して運転席ドアを開け
たとき )
点滅するとき
システムに異常があるときは
点滅し続ける
点滅し続けるときは､ マツ
ダ販売店で点検を受ける
Kサ.indb 1592013/09/02 13:34:30

160
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
警告灯/表示灯名称点灯 /点滅条件処置方法
i-stop 表示灯.
(緑 )
点灯するとき
.●アイドリングストップ可
能なとき､ またはアイド
リングストップ中に点灯
.●エンジンが再始動すると
消灯
点滅するとき
ブレーキペダルを強く踏まず
に停車させると点滅
ブレーキペダルの踏力が不足
している可能性がある
点滅しているときは､ 少し
ブレーキペダルを踏み足す
RVM 警告灯.
(橙 )
.●電源ポジションを ONに
すると点灯し､ リアビー
クルモニタリングシステ
ムが作動可能なときは
RVM 表示灯 .(緑 ).に切り
替わる
リアビークルモニタリン
グシステムが解除されて
いるとき消灯
.●システムに異常があると
きは点灯し続ける
点灯し続けるときは､ マツ
ダ販売店で点検を受ける
RVM 表示灯.
(緑 )
リアビークルモニタリングシステムが作動可能なとき点灯
オートマチック
トランスミッ
ション警告灯
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●走行中､ システムに異常
があると点灯
点灯したときは､ マツダ販
売店で点検を受ける
Kサ.indb 1602013/09/02 13:34:30

161
警告灯/表示灯名称点灯 /点滅条件処置方法
電動パワーステ
アリング警告灯
.●電源ポジションを ONに
すると点灯し､ エンジン
をかけると消灯
.●エンジン回転中､ 電動パ
ワーステアリングに異常
があると点灯､ または点
滅
点灯､ または点滅したとき
は安全な場所に停車し､ エ
ンジンを停止する
エンジンを再始動した後で
も消灯しない場合は､ マツ
ダ販売店に連絡する
エアバッグ警告
灯/プリテン
ショナー警告灯
電源ポジションを ONにする
と点灯し､ しばらくすると消
灯
次のようなときはシステム
の異常が考えられるため､
マツダ販売店で点検を受け
る
.●電源ポジションを ONに
しても点灯しないとき
.●点灯 /点滅し続けるとき
燃料残量警告灯
電源ポジションが ONのと
き､ 燃料が少なくなると点灯
.●燃料タンク内の燃料残量
が9L 前後になったときに
点灯します。点灯したと
きは､ すみやかに燃料を
補給してください。
.●走行状況や車両姿勢に
よっては､ タンク内の燃
料が移動するため､ 警告
灯の点灯タイミングが変
わる場合があります。
燃料を補給する
Kサ.indb 1612013/09/02 13:34:31

162
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
警告灯/表示灯名称点灯 /点滅条件処置方法
シートベルト警
告灯
点灯するとき
電源ポジションが ONのと
き､ 運転席 /助手席シートベ
ルトを着用していないと点灯
点滅するとき
運転席 /助 手 席 シ ート ベ ルト を
着 用し ないまま約 20km/h以
上になるとしばらくの間点滅
シートベルトを着用する
半ドア警告灯
ドア､ リヤゲートが確実に閉
まっていないと点灯
ドア､ リヤゲートを確実に
閉める
タイヤ空気圧警
告灯
点灯するとき
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●タイヤ空気圧が低下する
と点灯
点滅するとき
タイヤ空気圧警報システムに
異常があると約 1分間点滅
したあと点灯し続ける
次のようなときはシステム
の異常が考えられるため､
マツダ販売店で点検を受け
る
.●電源ポジションを ONに
しても点灯しないとき､
または点灯したままのと
き
.●約1分間点滅したあと
点灯し続けるとき
予熱表示灯
(SKYACTIV-D.
2.2)
電源ポジションを ONにする
と点灯し､ 予熱が終了すると
消灯
予熱が終了したあと､ 電源ポ
ジションが ONのままエンジ
ンをかけずに長時間放置した
場合､ 再度予熱を行い点灯す
ることがある
点灯しないとき､ または点灯
したままのときは､ マツダ販
売店で点検を受ける
次のようなときはシステム
の異常が考えられるため､
マツダ販売店で点検を受け
る
.●電源ポジションを ONに
しても点灯しないとき､
または点灯したままのと
き
.●点滅し続けるとき
Kサ.indb 1622013/09/02 13:34:31

163
警告灯/表示灯名称点灯 /点滅条件処置方法
DPF 表示灯
(SKYACTIV-D.
2.2)
点灯するとき
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●DPF で捕集した PMが規
定量以上になると点灯
点滅するとき
DPF に異常があると点滅
点灯したとき
エンジン回転 2000rpm以
上かつ時速 40km/h以上
で､ およそ 10分から 15
分間運転をおこない PMを
除去する
点滅したとき
マツダ販売店で点検を受け
る
KEY 警告灯.( 赤)
点灯するとき
.●電源ポジションを ONにすると点灯し､ しばらくする
と消灯
.●アドバンストキーレスエントリー &プッシュボタンス
タートシステムになんらかの故障が発生すると点灯し
続ける
点滅するとき
.●次のようなとき､ 警告灯が点滅し､ 電源ポジションを
OFF 以外にできないことを知らせる
•.キーの電池が切れたとき
→308ページ「キー」
•.キーが作動範囲内にないとき
•.キーを車内でも感知しにくい場所に置いているとき
→19ページ「アドバンストキーレスエントリー
&プッシュボタンスタートシステムの機能を使って
の操作」
•.キーに類似した他社のキーが作動範囲内にあるとき
.●電源ポジションを OFFにせずに､ キーを車外に持ち出
したあと､ すべてのドアを閉めると点滅し続ける
キーを車内にもどすと消灯
Kサ.indb 1632013/09/02 13:34:31

164
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
警告灯/表示灯名称点灯 /点滅条件処置方法
KEY 表示灯.( 緑)
点灯するとき
ブレーキペダルを踏み込んだ
とき､ 正規のキーが車内にあ
ることを確認できると点灯
し､ エンジンをかけることが
できることを知らせる
→110ページ「エンジンの
始動」
点滅するとき
キーの電池容量が残り少なく
なっていると､ 電源ポジショ
ンを ONから OFFにしたと
きに､ 30秒間点滅
点滅したときは､ キーが使
用できなくなる前に新しい
電池と交換する
→308ページ「キー」
4WD 警告灯
点灯するとき
.●電源ポジションを ONに
すると点灯し､ しばらく
すると消灯
.●4WD システムに異常があ
るとき点灯
.●前後輪のタイヤサイズが
大きく異なるとき点灯
マツダ販売店で点検を受け
る
点滅するとき
.●ディファレンシャルオイ
ルの温度が異常に高く
なったとき点滅
.●ぬかるみから脱出しよう
とする場合など前後輪の
タイヤに大きな回転差が
生じたとき点滅
安全な場所に停車し､ 消灯
したことを確認して発進す
る
点滅し続けるときは､ マツ
ダ販売店に連絡する
Kサ.indb 1642013/09/02 13:34:31
