BRAS OSCILLANT
SCHWINGE

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
TT-R90
EC611000
ELECTRICAL COMPONENTS
1CDI magneto
2CDI unit
3Ignition coil
4Spark plug
5“ENGINE STOP” switch
6Thermo switch
7Carburetor heater
8Rectifier/regulatorCOLOR CODE
B ...................... Black
Br .................... Brown
G ..................... Green
O ..................... Orange
R ..................... Red
W ..................... White
EC612000
WIRING DIAGRAM
G/WB/RW/LW/RBr G
RW
WB
Y/R
O
BO
B
B
BY/RY
WY/RB
W
Y
B
GG/W
B/W
B/W
BrB/RWWWY
OO
BBW/LY/RR
W
B
B
B
W/R
Y/R
OFF
RUN
B
Y/R
B
B
Y
Y
1
23
4
5 6
7 8
B/R ................... Black/Red
B/W .................. Black/White
G/W.................. Green/White
W/L .................. White/Blue
W/R .................. White/Red

–+ELEC
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN
TT-R90
ELEKTRISCHE BAUTEILE
1Lichtmaschine
2Zündbox
3Zündspule
4Zündkerze
5Motorstoppschalter “ENGINE STOP”
6Thermoschalter
7Vergaserheizung
8Gleichrichter/Regler
FARB-CODIERUNG
B ...................... Schwarz
Br ..................... Braun
G ..................... Grün
O ..................... Orange
R ...................... Rot
W ..................... Weiß
B/R .................. Schwarz/Rot
B/W ................. Schwarz/Weiß
G/W ................. Grün/Weiß
W/L .................. Weiß/Blau
W/R ................. Weiß/Rot
SCHALTPLAN
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET
SCHEMA DE CABLAGE
TT-R90
COMPOSANTS ELECTRIQUES
1Volant magnétique CDI
2Boîtier CDI
3Bobine d’allumage
4Bougie
5Coupe-circuit du moteur
6Contacteur thermique
7Réchauffeur de carburateur
8Redresseur/régulateur
CODES DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
O .........................Orange
R .........................Rouge
W ........................Blanc
B/R .....................Noir/rouge
B/W ....................Noir/blanc
G/W ....................Vert/blanc
W/L ....................Blanc/bleu
W/R ....................Blanc/rouge
SCHEMA DE CABLAGE
6 - 1





6

6 - 2
–+ELEC
12
3
456
7
0
98
A
B
F
EC
D
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
TT-R90E
EC611000
ELECTRICAL COMPONENTS
1Main switch
2“ENGINE STOP”
switch
3Thermo switch
4Ignition coil
5CDI unit
6Battery
7Rectifier/regulator
8Neutral switch9CDI magneto
0Carburetor heater
AStarter relay
BFuse
CStart switch
DSpark plug
EStarter motor
FStarting circuit cut-off
relayCOLOR CODE
B ...................... Black
Br .................... Brown
G ..................... Green
O ..................... Orange
R ..................... Red
Sb .................... Sky blue
W ..................... White
Y ...................... Yellow
EC612000
WIRING DIAGRAM
G/WB/RW/LW/RBr G
RW
B/WBr BRB/WBBrR
B/WB/WBB
BR/WBr B
GG/W
B/W
B/W
BrB/RWWOO
B
BW/LY/RR
W
B
B
R
W/RY/R
OFF RUNB
Y/R
Y
Y
OBO BY/RYB B
Sb
W W
Sb
ON OFF
OFFON
Y
BBY/R
Br
Br
B
B
R
RR
R
B
R/WR/W
R/WR/W
R/W
Sb
Sb
RB
R/WB R
Y/RRB W
B/WB
R/W
R/W
R/W
Sb
9
8
1 B5
4
D
2 3
=A
E 6
C
F 7
B/R ................... Black/Red
B/W .................. Black/White
G/W.................. Green/White
R/W .................. Red/White
W/L .................. White/Blue
W/R .................. White/Red
Y/R ................... Yellow/Red

–+ELEC
TT-R90E
ELEKTRISCHE BAUTEILE
1Zündschloss
2Motorstoppschalter“ENGINE STOP”
3Thermoschalter
4Zündspule
5Zündbox
6Batterie
7Gleichrichter/Regler
8Leerlaufschalter
9Lichtmaschine
0Vergaserheizung
AStarter-Relais
BSicherung
CStarterschalter
DZündkerze
EStartermotor
FAnlasssperrrelais
FARB-CODIERUNG
B ...................... Schwarz
Br ..................... Braun
G ..................... Grün
O ..................... Orange
R ...................... Rot
Sb .................... Himmelblau
W ..................... Weiß
Y ...................... Gelb
B/R .................. Schwarz/Rot
B/W ................. Schwarz/Weiß
G/W ................. Grün/Weiß
R/W ................. Rot/Weiß
W/L .................. Weiß/Blau
W/R ................. Weiß/Rot
Y/R .................. Gelb/Rot
SCHALTPLAN
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
TT-R90E
COMPOSANTS ELECTRIQUES
1Contacteur à clé
2Coupe-circuit du moteur
3Contacteur thermique
4Bobine d’allumage
5Boîtier CDI
6Batterie
7Redresseur/régulateur
8Contacteur de point mort
9Volant magnétique CDI
0Réchauffeur de carburateur
ARelais de démarreur
BFusible
CContacteur du démarreur
DBougie
EDémarreur
FRelais de coupe-circuit de démarrage
CODES DE COULEUR
B .........................Noir
Br ........................Brun
G .........................Vert
O .........................Orange
R .........................Rouge
Sb........................Bleu ciel
W ........................Blanc
Y .........................Jaune
B/R .....................Noir/rouge
B/W ....................Noir/blanc
G/W ....................Vert/blanc
R/W ....................Rouge/blanc
W/L ....................Blanc/bleu
W/R ....................Blanc/rouge
Y/R .....................Jaune/rouge
SCHEMA DE CABLAGE
6 - 2

–+ELEC
6 - 3
IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
NOTE:
Remove the following parts before inspection.
1) Seat
2) Fuel tank
Use the following special tools in this inspection.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754Pocket tester:
YU-3112-C/90890-03112
Spark gap testClean or replace
spark plug.
Check entire ignition
system for connection.Repair or replace.
Check main switch.
(TT-R90E only)Replace.
Check “ENGINE STOP”
switch.Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check CDI magneto. Pickup coil Replace.
Source coil Replace.
Replace CDI unit.
No Spark
OK
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good
No good

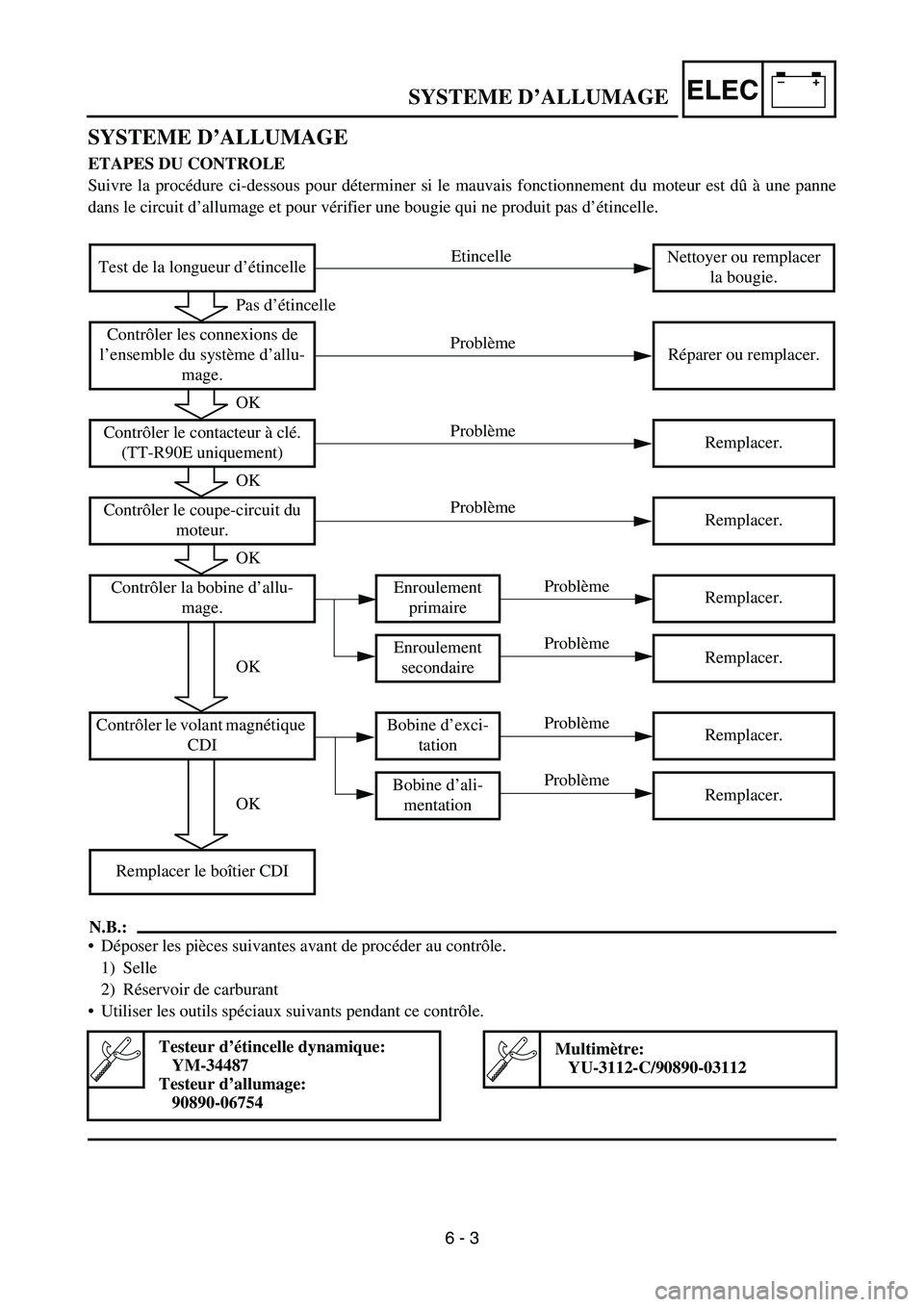

–+ELECSYSTEME D’ALLUMAGE
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre la procédure ci-dessous pour déterminer si le mauvais fonctionnement du moteur est dû à une panne
dans le circuit d’allumage et pour vérifier une bougie qui ne produit pas d’étincelle.
N.B.:
Déposer les pièces suivantes avant de procéder au contrôle.
1) Selle
2) Réservoir de carburant
Utiliser les outils spéciaux suivants pendant ce contrôle.
Testeur d’étincelle dynamique:
YM-34487
Testeur d’allumage:
90890-06754Multimètre:
YU-3112-C/90890-03112
Test de la longueur d’étincelleNettoyer ou remplacer
la bougie.
Contrôler les connexions de
l’ensemble du système d’allu-
mage.Réparer ou remplacer.
Contrôler le contacteur à clé.
(TT-R90E uniquement)Remplacer.
Contrôler le coupe-circuit du
moteur.Remplacer.
Contrôler la bobine d’allu-
mage.Enroulement
primaireRemplacer.
Enroulement
secondaireRemplacer.
Contrôler le volant magnétique
CDIBobine d’exci-
tationRemplacer.
Bobine d’ali-
mentationRemplacer.
Remplacer le boîtier CDI
Pas d’étincelle
OK
OK
OK
OK
OK
Etincelle
Problème
Problème
Problème
Problème
Problème
Problème
Problème
6 - 3

–+ELEC
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zünd-
kerzenausfall.
HINWEIS:
Vor der Kontrolle folgende Bauteile demontieren.
1) Sitzbank
2) Kraftstofftank
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Zündfunkenstrecken-Tester:
YM-34487
Zündungstester:
90890-06754Taschen-Multimeter:
YU-3112-C/90890-03112
Zündfunkenstrecke kontrol-
lieren.Zündkerze reinigen,
ggf. erneuern.
Kabelanschlüsse des
gesamten Zündsystems
kontrollieren.Instand setzen, ggf.
erneuern.
Zündschloss kontrollieren.
(Nur TT-R90E)Erneuern.
Motorstoppschalter
“ENGINE STOP” kontrollie-
ren.Erneuern.
Zündspule kontrollieren.Primärwick-
lungErneuern.
Sekundärwick-
lungErneuern.
Lichtmaschine kontrollieren. Impulsgeber Erneuern.
Spule Erneuern.
Zündbox erneuern.
Kein Funke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Funke vorhanden
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
ZÜNDSYSTEM
6 - 3
