2006 YAMAHA TTR90 Owners Manual

INSP
ADJCHANGEMENT DE L’HUILE MOTEUR
MOTORÖL WECHSELN
(sauf USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques et ne pas
utiliser d’huiles de qualité CD a
ou supé-
rieure.
Ne pas utiliser d’huiles portant l’indication
“ENERGY CONSERVING II” b
ou supé-
rieure. L’huile moteur lubrifie également
l’embrayage et les additifs pourraient le faire
patiner.
Ne pas laisser entrer de corps étrangers dans
le carter moteur.
5. Monter:
Jauge
6. Mettre le moteur en marche et le laisser chauf-
fer pendant quelques minutes.
7. Couper le moteur et vérifier à nouveau le
niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se stabilise
avant d’en contrôler le niveau.
CHANGEMENT DE L’HUILE MOTEUR
1. Mettre le moteur en marche, le laisser chauffer
pendant quelques minutes, puis couper le
moteur et attendre cinq minutes.
2. Placer la moto sur un sol plan et la maintenir à
la verticale en plaçant un support adéquat sous
le moteur.
3. Déposer un récipient adéquat sous le moteur.
4. Déposer:
Jauge 1
Boulon de vidange (avec joint) 2
Vidanger le carter de son huile.
Huile recommandée:
Se reporter au tableau suivant pour
la sélection des huiles en fonction
des différentes températures atmos-
phériques.
Classification des huiles moteur
recommandées:
NORME API:
API “SE/SF/SG” ou qualité supé-
rieure
(destinée essentiellement aux motos)
3 - 7(Nicht USA und CDN)
ACHTUNG:
Keine Additive beimischen oder Öle mit
einer Dieselspezifikation CD
a oder
höherwertig verwenden.
Keine Öle der Klasse “ENERGY CONSER-
VING II”
b oder höherwertig verwenden.
Da das Motoröl auch zur Schmierung der
Kupplung dient, können Zusätze zu Kupp-
lungsrutschen führen.
Darauf achten, dass keine Fremdkörper in
das Kurbelgehäuse gelangen.
5. Montieren:
Messstab
6. Den Motor anlassen und einige Minuten
lang betreiben.
7. Den Motor abstellen und den Ölstand
erneut kontrollieren.
HINWEIS:
Vor der Ölstandkontrolle einige Minuten war-
ten, damit sich das Öl setzen kann.
MOTORÖL WECHSELN
1. Den Motor anlassen, einige Minuten lang
warm laufen lassen, dann abstellen und
fünf Minuten warten.
2. Das Motorrad auf einem ebenen Unter-
grund abstellen, am Motor aufbocken und
in gerader Stellung halten.
3. Ein Auffanggefäß unter den Motor stellen.
4. Demontieren:
Messstab 1
Ablassschraube (samt Dichtring) 2
Das Öl aus dem Kurbelgehäuse ablas-
sen.
Empfohlene Ölsorte:
Die Ölviskosität ist in Abhängig-
keit des Temperaturbereichs
der nebenstehenden Tabelle zu
entnehmen.
Empfohlene Ölklasse:
Nach API:
API-Klasse “SE/SF/SG” oder
höherwertig
(Einsatzbereich: Motorräder)

3 - 8
INSP
ADJ

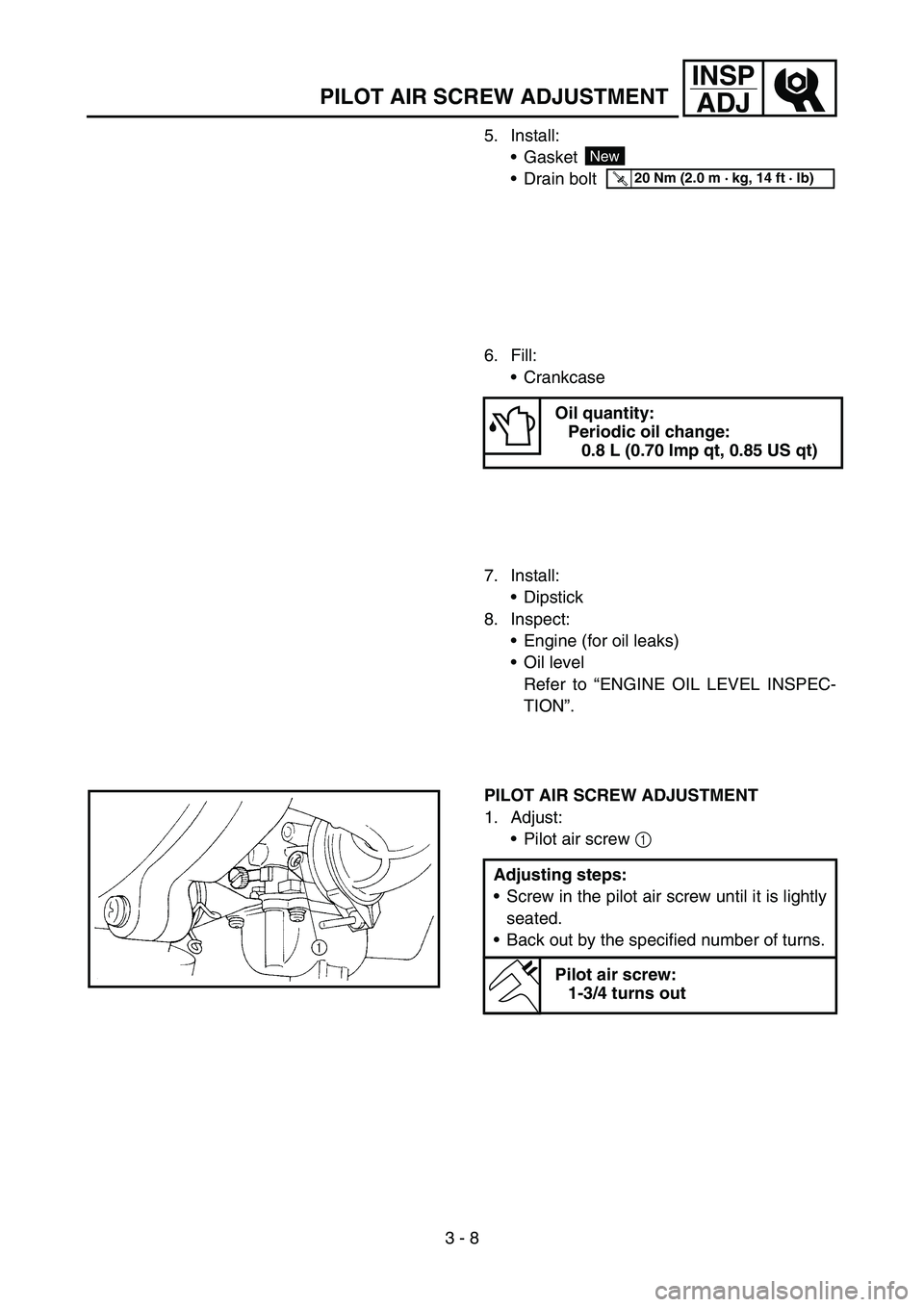

PILOT AIR SCREW ADJUSTMENT
5. Install:
Gasket
Drain bolt
New
T R..20 Nm (2.0 m · kg, 14 ft · lb)
6. Fill:
Crankcase
Oil quantity:
Periodic oil change:
0.8 L (0.70 Imp qt, 0.85 US qt)
7. Install:
Dipstick
8. Inspect:
Engine (for oil leaks)
Oil level
Refer to “ENGINE OIL LEVEL INSPEC-
TION”.
PILOT AIR SCREW ADJUSTMENT
1. Adjust:
Pilot air screw 1
Adjusting steps:
Screw in the pilot air screw until it is lightly
seated.
Back out by the specified number of turns.
Pilot air screw:
1-3/4 turns out

INSP
ADJREGLAGE DE LA VIS D’AIR DE RALENTI
LEERLAUFGEMISCH-REGULIERSCHRAUBE EINSTELLEN
5. Monter:
Joint
Boulon de vidange
New
T R..20 Nm (2,0 m · kg, 14 ft · lb)
6. Remplir:
Carter moteur
Quantité d’huile:
Vidange périodique:
0,8 L (0,70 Imp qt, 0,85 US qt)
7. Monter:
Jauge
8. Contrôler:
Moteur (fuites d’huile)
Niveau d’huile
Se reporter à “CONTROLE DU NIVEAU
D’HUILE MOTEUR”.
REGLAGE DE LA VIS D’AIR DE RALENTI
1. Régler:
Vis d’air de ralenti 1
Etapes du réglage:
Visser la vis d’air de ralenti à fond mais sans
forcer.
Dévisser du nombre de tours spécifiés.
Vis d’air de ralenti:
Dévisser de 1-3/4 tour
3 - 85. Montieren:
Dichtung
Ablassschraube
New
T R..20 Nm (2,0 m · kg, 14 ft · lb)
6. Befüllen:
Kurbelgehäuse
Ölleinfüllmenge:
Ölwechsel ohne Filterwechsel:
0,8 L (0,70 Imp qt, 0,85 US qt)
7. Montieren:
Messstab
8. Kontrollieren:
Motor (auf Ölaustritt)
Ölstand
Siehe dazu “MOTORÖLSTAND KON-
TROLLIEREN”.
LEERLAUFGEMISCH-
REGULIERSCHRAUBE EINSTELLEN
1. Einstellen:
Leerlaufgemisch-Regulierschraube 1
Einstellung:
Die Leerlaufgemisch-Regulierschraube
nur leicht bis zum Anschlag hineindrehen.
Um die vorgeschriebene Anzahl von
Umdrehungen herausdrehen.
Leerlaufgemisch-Regulier-
schraube:
1 3/4 Umdrehungen heraus

3 - 9
INSP
ADJIDLE SPEED ADJUSTMENT/
VALVE CLEARANCE ADJUSTMENT
IDLE SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it up.
2. Attach:
Inductive tachometer
To spark plug lead.
3. Adjust:
Idle speed
VALVE CLEARANCE ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Air scoop (right) 1
Air filter case 2
2. Remove:
Spark plug
Tappet cover (intake side) 1
Tappet cover (exhaust side) 2 Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT AIR SCREW ADJUST-
MENT” section.
Turn the throttle stop screw 1 until the
engine runs at the lowest possible speed.
To increase idle speed
→ Turn the throt-
tle stop screw
1 in
a.
To decrease idle speed
→ Turn the throt-
tle stop screw
1 out
b.
Inductive tachometer:
YU-8036-B/90890-03113
Engine idling speed:
1,400 ~ 1,600 r/min
3. Remove:
Timing plug 1
Crankshaft end cover 2
O-rings

INSP
ADJ

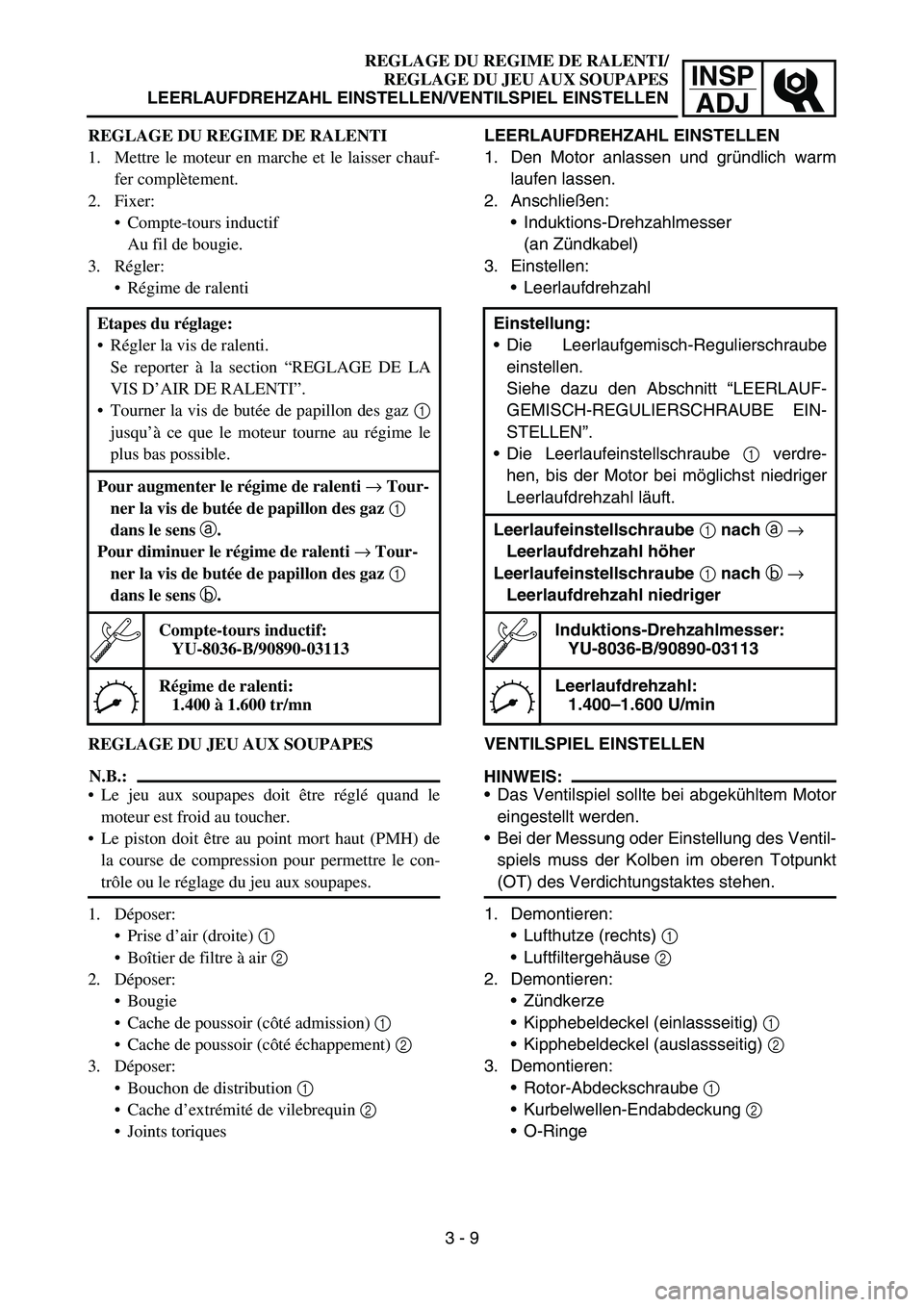

REGLAGE DU REGIME DE RALENTI/
REGLAGE DU JEU AUX SOUPAPES
LEERLAUFDREHZAHL EINSTELLEN/VENTILSPIEL EINSTELLEN
REGLAGE DU REGIME DE RALENTI
1. Mettre le moteur en marche et le laisser chauf-
fer complètement.
2. Fixer:
Compte-tours inductif
Au fil de bougie.
3. Régler:
Régime de ralenti
REGLAGE DU JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé quand le
moteur est froid au toucher.
Le piston doit être au point mort haut (PMH) de
la course de compression pour permettre le con-
trôle ou le réglage du jeu aux soupapes.
1. Déposer:
Prise d’air (droite) 1
Boîtier de filtre à air 2
2. Déposer:
Bougie
Cache de poussoir (côté admission) 1
Cache de poussoir (côté échappement) 2
3. Déposer:
Bouchon de distribution 1
Cache d’extrémité de vilebrequin 2
Joints toriques Etapes du réglage:
Régler la vis de ralenti.
Se reporter à la section “REGLAGE DE LA
VIS D’AIR DE RALENTI”.
Tourner la vis de butée de papillon des gaz 1
jusqu’à ce que le moteur tourne au régime le
plus bas possible.
Pour augmenter le régime de ralenti → Tour-
ner la vis de butée de papillon des gaz 1
dans le sens a.
Pour diminuer le régime de ralenti → Tour-
ner la vis de butée de papillon des gaz 1
dans le sens b.
Compte-tours inductif:
YU-8036-B/90890-03113
Régime de ralenti:
1.400 à 1.600 tr/mn
3 - 9LEERLAUFDREHZAHL EINSTELLEN
1. Den Motor anlassen und gründlich warm
laufen lassen.
2. Anschließen:
Induktions-Drehzahlmesser
(an Zündkabel)
3. Einstellen:
Leerlaufdrehzahl
VENTILSPIEL EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei abgekühltem Motor
eingestellt werden.
Bei der Messung oder Einstellung des Ventil-
spiels muss der Kolben im oberen Totpunkt
(OT) des Verdichtungstaktes stehen.
1. Demontieren:
Lufthutze (rechts) 1
Luftfiltergehäuse 2
2. Demontieren:
Zündkerze
Kipphebeldeckel (einlassseitig) 1
Kipphebeldeckel (auslassseitig) 2
3. Demontieren:
Rotor-Abdeckschraube 1
Kurbelwellen-Endabdeckung 2
O-Ringe Einstellung:
Die Leerlaufgemisch-Regulierschraube
einstellen.
Siehe dazu den Abschnitt “LEERLAUF-
GEMISCH-REGULIERSCHRAUBE EIN-
STELLEN”.
Die Leerlaufeinstellschraube 1 verdre-
hen, bis der Motor bei möglichst niedriger
Leerlaufdrehzahl läuft.
Leerlaufeinstellschraube 1 nach a →
Leerlaufdrehzahl höher
Leerlaufeinstellschraube 1 nach b →
Leerlaufdrehzahl niedriger
Induktions-Drehzahlmesser:
YU-8036-B/90890-03113
Leerlaufdrehzahl:
1.400–1.600 U/min

3 - 10
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
4. Check:
Valve clearance
Out of specification → Adjust.
5. Adjust:
Valve clearance
Valve clearance (cold):
Intake valve:
0.05 ~ 0.09 mm
(0.0020 ~ 0.0035 in)
Exhaust valve:
0.08 ~ 0.12 mm
(0.031 ~ 0.047 in)
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
Measure the valve clearance using a
feeler gauge 1.
Out of specification → Adjust clearance.
Adjustment steps:
Loosen the locknut 1.
Turn the adjuster 3 in or out with the
valve adjusting tool 2 until specified clear-
ance is obtained.
Turning in
→ Valve clearance is
decreased.
Turning out
→ Valve clearance is
increased.
Valve adjusting tool:
YM-8035/90890-01311
Hold the adjuster to prevent it from moving
and tighten the locknut.
Measure the valve clearance.
If the clearance is incorrect, repeat above
steps until specified clearance is obtained.
1
12 3
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

INSP
ADJREGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL EINSTELLEN
4. Contrôler:
Jeu aux soupapes
Hors spécifications → Régler.
5. Régler:
Jeu aux soupapes
Jeu aux soupapes (à froid):
Soupape d’admission:
0,05 à 0,09 mm
(0,0020 à 0,0035 in)
Soupape d’échappement:
0,08 à 0,12 mm
(0,031 à 0,047 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens inverse des
aiguilles d’une montre à l’aide d’une clé.
Aligner le repère du PMH a du rotor avec le
repère d’alignement b du couvercle de carter
lorsque le piston est au PMH de la course de
compression.
Mesurer le jeu aux soupapes à l’aide d’une
jauge d’épaisseur à lames 1.
Hors spécifications → Régler le jeu.
Etapes du réglage:
Desserrer le contre-écrou 1.
Visser ou dévisser le dispositif de réglage 3 à
l’aide de l’outil de réglage des soupapes 2
jusqu’à obtention du jeu spécifié.
Visser →
Le jeu aux soupapes diminue.
Dévisser →
Le jeu aux soupapes augmente.
Outil de réglage des soupapes:
YM-8035/90890-01311
Immobiliser le dispositif de réglage puis serrer
le contre-écrou.
Mesurer le jeu aux soupapes.
Si le jeu est incorrect, répéter les étapes ci-des-
sus jusqu’à obtention du jeu spécifié.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3 - 104. Kontrollieren:
Ventilspiel
Nicht nach Vorgabe → Korrigieren.
5. Einstellen:
Ventilspiel
Ventilspiel (kalt):
Einlassventil:
0,05–0,09 mm
(0,0020–0,0035 in)
Auslassventil:
0,08–0,12 mm
(0,031–0,047 in)
Kontrolle:
Die Kurbelwelle mit einem Schrauben-
schlüssel im Gegenuhrzeigersinn drehen.
Wenn sich der Kolben des Zylinders im
oberen Totpunkt des Verdichtungstaktes
befindet, die OT-Markierung a am Rotor
auf die entsprechende Gegenmarkierung
b am Kurbelgehäusedeckel ausrichten.
Das Ventilspiel mit einer Fühlerlehre 1
messen.
Nicht nach Vorgabe → Einstellen.
Einstellung:
Die Sicherungsmutter 1 lockern.
Den Einstellmechanismus 3 mit dem
Ventilspiel-Einstellwerkzeug 2 verstellen,
bis das vorgeschriebene Spiel erreicht ist.
Hineindrehen
→ Ventilspiel wird kleiner.
Herausdrehen
→ Ventilspiel wird größer.
Ventilspiel-Einstellwerkzeug:
YM-8035/90890-01311
Die Sicherungsmutter bei gegengehalte-
nem Einstellmechanismus festziehen.
Das Ventilspiel messen.
Entspricht die Messung nicht dem Soll-
wert, die Einstellung wiederholen, bis das
vorgeschriebene Spiel erreicht ist.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

3 - 11
INSP
ADJ

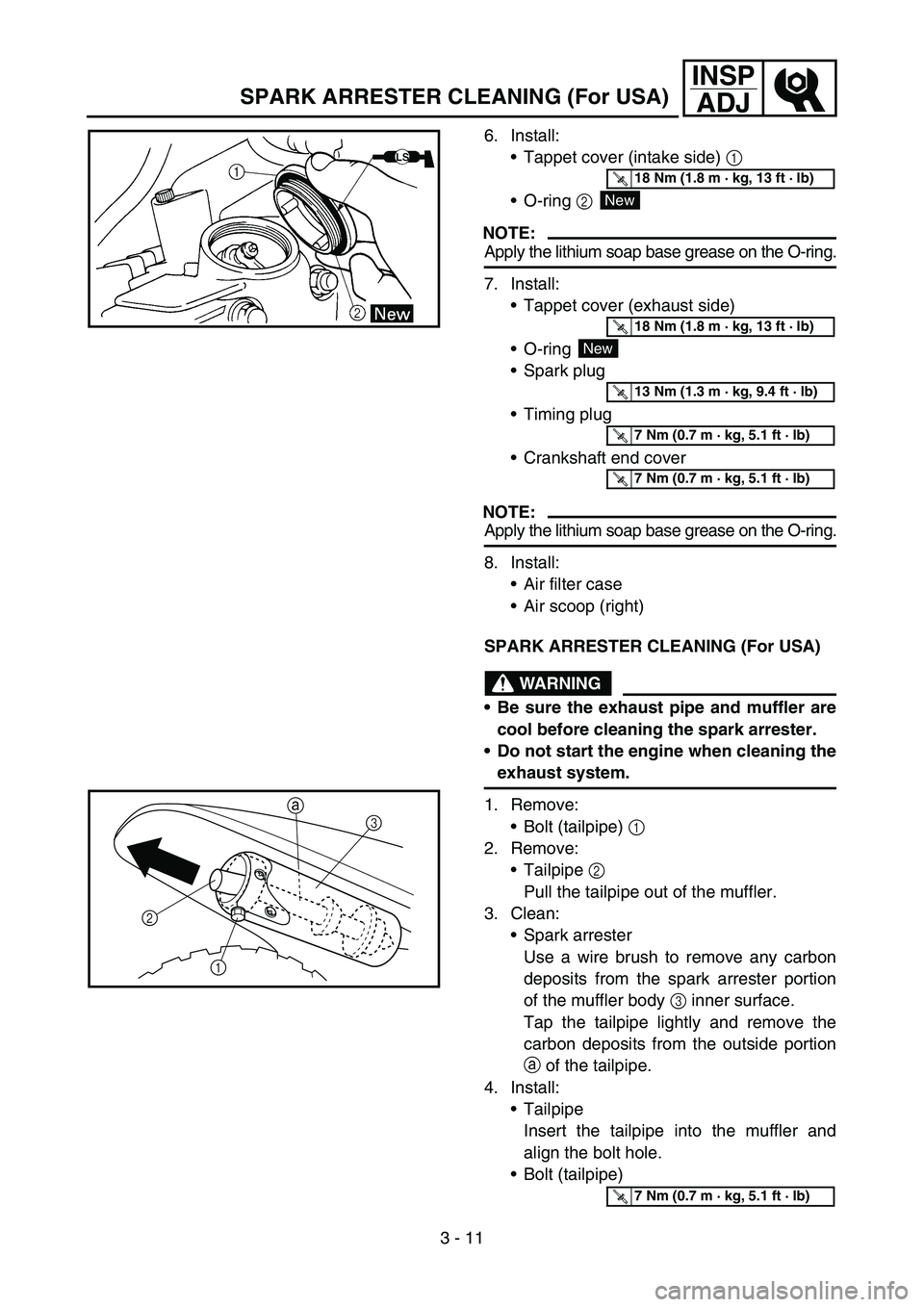

SPARK ARRESTER CLEANING (For USA)
6. Install:
Tappet cover (intake side) 1
O-ring 2
NOTE:
Apply the lithium soap base grease on the O-ring.
7. Install:
Tappet cover (exhaust side)
O-ring
Spark plug
Timing plug
Crankshaft end cover
NOTE:
Apply the lithium soap base grease on the O-ring.
8. Install:
Air filter case
Air scoop (right)
SPARK ARRESTER CLEANING (For USA)
WARNING
Be sure the exhaust pipe and muffler are
cool before cleaning the spark arrester.
Do not start the engine when cleaning the
exhaust system.
1. Remove:
Bolt (tailpipe) 1
2. Remove:
Tailpipe 2
Pull the tailpipe out of the muffler.
3. Clean:
Spark arrester
Use a wire brush to remove any carbon
deposits from the spark arrester portion
of the muffler body 3 inner surface.
Tap the tailpipe lightly and remove the
carbon deposits from the outside portion
a of the tailpipe.
4. Install:
Tailpipe
Insert the tailpipe into the muffler and
align the bolt hole.
Bolt (tailpipe)
T R..18 Nm (1.8 m · kg, 13 ft · lb)
New
T R..18 Nm (1.8 m · kg, 13 ft · lb)
New
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
2
1
3
a
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
