2006 YAMAHA TTR90 Owners Manual

3 - 2
INSP
ADJ
MAINTENANCE INTERVALS
NOTE:
The air filter needs more frequent service if you are riding in unusually wet or dusty areas.
17 * Steering bearingsCheck bearing assemblies for looseness.
Lubricate with lithium soap based grease every or
120 hours or 12 months (whichever comes first).√
√
18Brake and clutch
lever pivot shaftsApply lithium soap based grease lightly.
√
√
√
19Brake pedal pivot
shaftApply lithium soap based grease lightly.
√
√
√
20 Sidestand pivotCheck operation.
Apply lithium soap based grease lightly.√
√
21 * Front forkCheck operation and for oil leakage.
Replace if necessary.√
√
22 *Shock absorber
assemblyCheck operation and for oil leakage.
Replace if necessary.√
√
23 * Control cablesApply Yamaha chain and cable lube or engine oil
10W-30 thoroughly.√
√
√
24 *Throttle grip hous-
ing and cableCheck operation and free play.
Adjust the throttle cable free play if necessary.
Lubricate the throttle grip housing and cable.√
√
√
25 * Chassis fastenersCheck all chassis fitting and fasteners.
Correct if necessary.√
√
√
26Battery (TT-R90E
only)Check terminal for looseness and corrosion.
√ No. ITEMCHECKS AND
MAINTENANCE JOBSWHICH-
EVER
COMES
FIRSTINITIAL EVERY
month 1 6 12
hours 30 90 150


3

3 - 3
INSP
ADJ
PRE-OPERATION INSPECTION AND MAINTENANCE
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation or practice, make sure the machine is in good operating condi-
tion.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
Brake Check operation/adjustment. P3-12
Engine oil Change oil as required. P3-6 ~ 8
Drive chain Check alignment/adjustment/lubrication. P3-13 ~ 15
Spark plug Check color/condition. P3-23
Throttle Check for proper throttle cable operation. P3-4
Air filter Foam type – must be clean and damp oil always P3-4 ~ 5
Wheels and tires Check pressure/runout/spoke tightness/bead stopper/axle nuts. P3-17 ~ 20
Fittings/fasteners Check all – tighten as necessary. P2-13

INSP
ADJ
PROGRAMME D’ENTRETIEN
EC300000
CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à l’esprit
que les intervalles d’entretien et de lubrification varient en fonction des conditions atmosphériques, du terrain,
de la situation géographique et de l’utilisation du véhicule. Si une question se pose quant aux fréquences de
l’entretien ou de la lubrification de la moto, demander conseil à son concessionnaire Yamaha.
N.B.:
A partir de 18 mois ou 210 heures, répéter les intervalles d’entretien en commençant à partir de 6 mois ou
90 heures.
Les éléments marqués d’un astérisque doivent être effectués par un concessionnaire Yamaha, car ils récla-
ment des outils, des données et des compétences spécifiques.
NºELEMENTTRAVAUX DE VERIFICATION
ET D’ENTRETIENEn fonc-
tion du
premier
élément se
présentantRODAGE TOUS LES
mois 1 6 12
heures 30 90 150
1*Circuit d’alimenta-
tionContrôler que les durits de carburant ne sont ni craquelées
ni endommagées.
Remplacer si nécessaire.√ √
2 BougieVérifier l’état.
Régler l’écartement et nettoyer.√ √
3 * Jeu aux soupapesVérifier et ajuster le jeu aux soupapes lorsque le moteur est
froid.√
4*Elément du boîtier de
filtre à airNettoyer à l’aide d’un solvant.
Remplacer si nécessaire.√ √
5*Système de reniflardVérifier si la durit de ventilation n’est pas fissurée ou
endommagée.
Remplacer si nécessaire.√ √ √
6 * CarburateurContrôler le régime de ralenti et le fonctionnement du
démarreur.
Régler si nécessaire.√ √ √
7Système d’échappe-
mentContrôler l’étanchéité.
Resserrer si nécessaire.
Remplacer le joint si nécessaire.√ √
8 Huile moteur Remplacer (faire chauffer le moteur avant la vidange.)
√ √ √
9 EmbrayageContrôler le fonctionnement.
Régler ou remplacer le câble.√ √ √
10 * Frein avantContrôler le fonctionnement.
Régler le jeu du levier de frein et remplacer les mâchoires
de frein si nécessaire.√ √ √
11 * Frein arrièreContrôler le fonctionnement.
Régler le jeu de la pédale de frein et remplacer les mâchoi-
res de frein si nécessaire.√ √ √
12 * RouesVérifier le voile, le serrage des rayons et la présence éven-
tuelle de dégâts.
Serrer les rayons si nécessaire.√ √ √
13 * PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√ √
14 * Roulements de rouesContrôler le bon fonctionnement des roulements.
Remplacer si nécessaire.√ √
3 - 1

INSP
ADJ
PROGRAMME D’ENTRETIEN
N.B.:
Le filtre à air nécessite un entretien plus fréquent en cas de conduite dans des zones particulièrement humides
ou poussiéreuses.
15 * Bras oscillantContrôler le jeu au pivot du bras oscillant.
Corriger si nécessaire.
Lubrifier à l’aide de graisse à base de savon au lithium.√
√
√
16Chaîne de transmis-
sionContrôler le jeu/l’alignement de la chaîne et son état.
Ajuster et lubrifier la chaîne.Chaque utilisation
17 *Roulements de direc-
tionVérifier le serrage des ensembles de roulements.
Lubrifier à la graisse à base de savon au lithium toutes les
120 heures ou tous les 12 mois (selon le premier des deux
termes échu).√
√
18Axes de pivot de frein
et de levier
d’embrayageAppliquer légèrement de la graisse à base de savon au
lithium.√
√
√
19Axe de pivot de
pédale de freinAppliquer légèrement de la graisse à base de savon au
lithium.√
√
√
20 Pivot de béquilleContrôler le fonctionnement.
Appliquer légèrement de la graisse à base de savon au
lithium.√
√
21 * FourcheContrôler le fonctionnement et l’étanchéité.
Remplacer si nécessaire.√
√
22 *Combiné ressort-
amortisseurContrôler le fonctionnement et l’étanchéité.
Remplacer si nécessaire.√
√
23 * Câbles de commandeAppliquer abondamment du lubrifiant pour chaîne et câble
Yamaha ou de l’huile moteur 10W-30.√
√
√
24 *Câble et logement de
la poignée des gazVérifier le fonctionnement et le jeu.
Régler le jeu du câble des gaz si nécessaire.
Lubrifier le câble et le logement de la poignée des gaz.√
√
√
25 * Attaches du châssisVérifier toutes les fixations et attaches du châssis.
Corriger si nécessaire.√
√
√
26Batterie (TT-R90E
uniquement)Contrôler la fixation de la borne et l’absence de corrosion.
√ NºELEMENTTRAVAUX DE VERIFICATION
ET D’ENTRETIENEn fonc-
tion du
premier
élément se
présentantRODAGE TOUS LES
mois 1 6 12
heures 30 90 150
3 - 2

INSP
ADJ

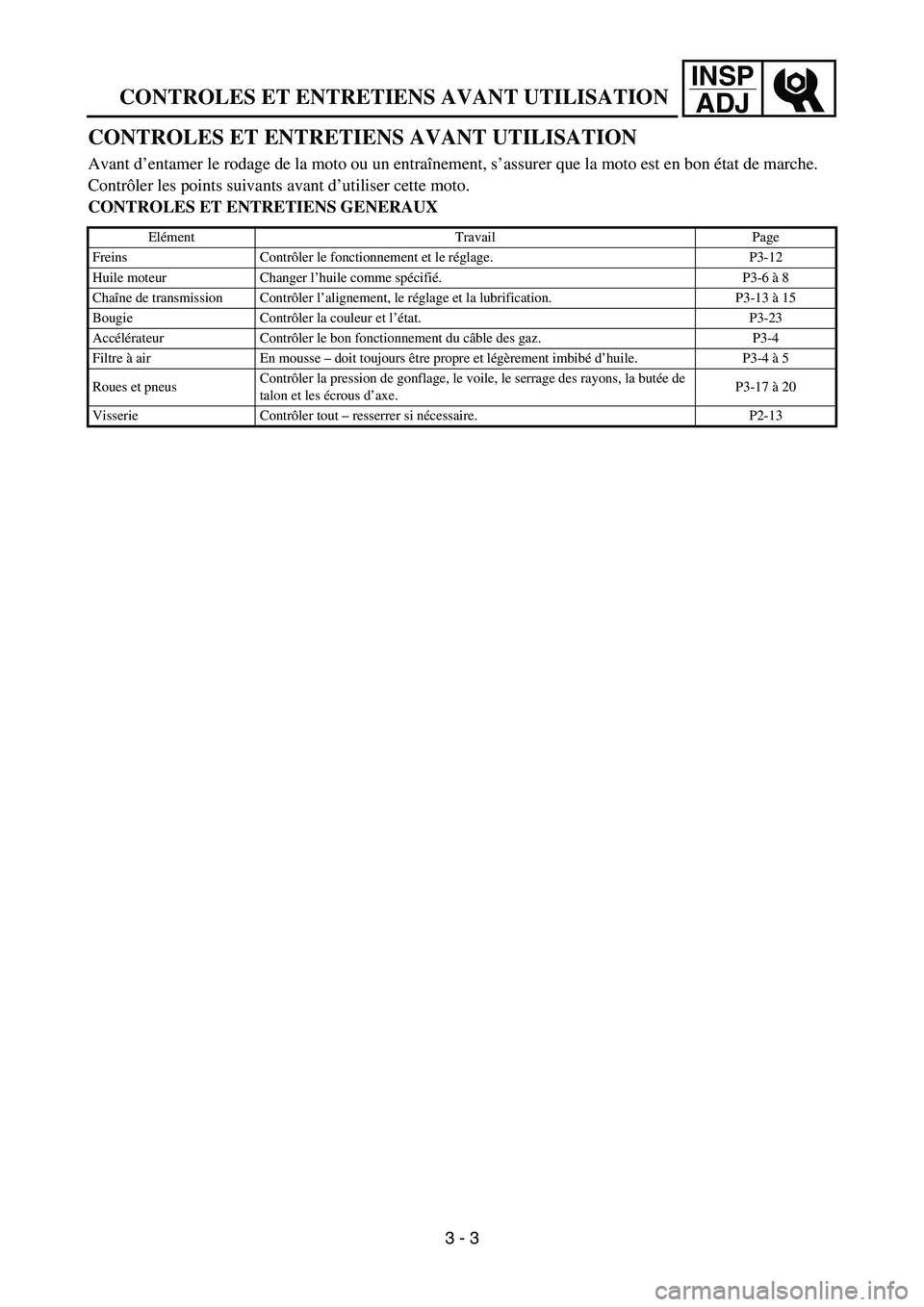

CONTROLES ET ENTRETIENS AVANT UTILISATION
CONTROLES ET ENTRETIENS AVANT UTILISATION
Avant d’entamer le rodage de la moto ou un entraînement, s’assurer que la moto est en bon état de marche.
Contrôler les points suivants avant d’utiliser cette moto.
CONTROLES ET ENTRETIENS GENERAUX
Elément Travail Page
Freins Contrôler le fonctionnement et le réglage. P3-12
Huile moteur Changer l’huile comme spécifié. P3-6 à 8
Chaîne de transmission Contrôler l’alignement, le réglage et la lubrification. P3-13 à 15
Bougie Contrôler la couleur et l’état. P3-23
Accélérateur Contrôler le bon fonctionnement du câble des gaz. P3-4
Filtre à air En mousse – doit toujours être propre et légèrement imbibé d’huile. P3-4 à 5
Roues et pneusContrôler la pression de gonflage, le voile, le serrage des rayons, la butée de
talon et les écrous d’axe.P3-17 à 20
Visserie Contrôler tout – resserrer si nécessaire. P2-13
3 - 3

INSP
ADJ
WARTUNGSINTERVALLE
3 - 1
GC300000
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für
den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle notwendig werden.
Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
HINWEIS:
Nach 18 Monaten oder 210 Betriebsstunden die Wartungsintervalle wiederholen, beginnend mit
dem 6 Monate bzw. 90 Stunden-Intervall.
Die mit einem Sternchen markierten Punkte sollten von einer Yamaha-Fachwerkstatt durchgeführt
werden, da hierfür Spezialwerkzeuge, Fachkenntnisse und technisches Geschick erforderlich sind.
Nr. KONTROLLPUNKTKONTROLLEN UND
WARTUNGENWAS
ZUERST
EIN-
TRITTERSTE ALLE
Monate 1 6 12
Stun-
den30 90 150
1 * KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung
untersuchen.
Gegebenenfalls erneuern.√
√
2ZündkerzeZustand prüfen.
Elektrodenabstand einstellen und reinigen.√
√
3 * VentilspielDas Ventilspiel bei kaltem Motor kontrollieren und
einstellen.√
4 * LuftfiltereinsatzMit Lösungsmittel säubern.
Gegebenenfalls erneuern.√
√
5*BelüftungssystemBelüftungsschlauch auf Risse oder Beschädigung
untersuchen.
Gegebenenfalls erneuern.√
√
√
6 * VergaserLeerlaufdrehzahl und Kaltstarteinrichtung kontrollie-
ren.
Gegebenenfalls einstellen.√
√
√
7 AuspuffsystemAuf Undichtigkeit untersuchen.
Gegebenenfalls nachziehen.
Dichtung ggf. erneuern.√
√
8 MotorölWechseln (den Motor vor dem Ablassen warmlaufen
lassen).√
√
√
9 KupplungFunktion kontrollieren.
Seilzug einstellen, ggf. erneuern.√
√
√
10 * VorderradbremseFunktion kontrollieren.
Handbremshebel-Spiel prüfen, ggf. Trommelbrems-
beläge erneuern.√
√
√
11 * HinterradbremseFunktion kontrollieren.
Fußbremshebel-Spiel prüfen, ggf. Trommelbremsbe-
läge erneuern.√
√
√
12 * RäderAuf Unrundlauf, Beschädigung und festen Sitz der
Speichen kontrollieren.
Speichen gegebenenfalls nachziehen.√
√
√
13 * ReifenProfiltiefe prüfen und auf Beschädigung untersuchen.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√
√
14 * RadlagerDie Lager auf Rundlauf kontrollieren.
Gegebenenfalls erneuern.√
√

INSP
ADJ
WARTUNGSINTERVALLE
3 - 2
HINWEIS:
Der Luftfilter muss häufiger gewartet werden, wenn in ungewöhnlich nassen oder staubigen Gebie-
ten gefahren wird.
15 * SchwingeSchwingenlager-Spiel kontrollieren.
Gegebenenfalls korrigieren.
Mit Lithiumseifenfett schmieren.√
√
√
16 AntriebsketteKettendurchhang/Ausrichtung und Zustand kontrollie-
ren.
Kette ausrichten und schmieren.Nach jeder Fahrt
17 * LenkkopflagerDie Lagerbaugruppe auf guten Sitz kontrollieren.
Alle 120 Stunden oder 12 Monate (was zuerst eintritt)
mit Lithiumseifenfett schmieren.√
√
18Drehpunkte des
Brems- und Kupp-
lungshebels Leicht mit Lithiumseifenfett bestreichen.
√
√
√
19Fußbremshebel-
welleLeicht mit Lithiumseifenfett bestreichen.
√
√
√
20Seitenständer-
DrehpunktFunktion kontrollieren.
Leicht mit Lithiumseifenfett bestreichen.√
√
21 * TeleskopgabelFunktion prüfen und auf Undichtigkeit untersuchen.
Gegebenenfalls erneuern.√
√
22 * FederbeinFunktion prüfen und auf Undichtigkeit untersuchen.
Gegebenenfalls erneuern.√
√
23 * SteuerseilzügeGründlich mit Yamaha-Ketten und –Seilzug-Schmier-
mittel oder 10W-30 Motoröl schmieren.√
√
√
24 *Gasdrehgriffge-
häuse und SeilzugFunktion und Spiel kontrollieren.
Gegebenenfalls das Gaszugspiel einstellen.
Das Gasdrehgriffgehäuse und den Seilzug schmie-
ren.√
√
√
25 *Schraubverbindun-
gen am FahrwerkAlle Befestigungselemente am Fahrwerk und
Schraubverbindungen kontrollieren.
Gegebenenfalls korrigieren.√
√
√
26Batterie (nur TT-
R90E)Pole auf Korrosion und lockeren Sitz untersuchen.
√ Nr. KONTROLLPUNKTKONTROLLEN UND
WARTUNGENWAS
ZUERST
EIN-
TRITTERSTE ALLE
Monate 1 6 12
Stun-
den30 90 150

INSP
ADJ

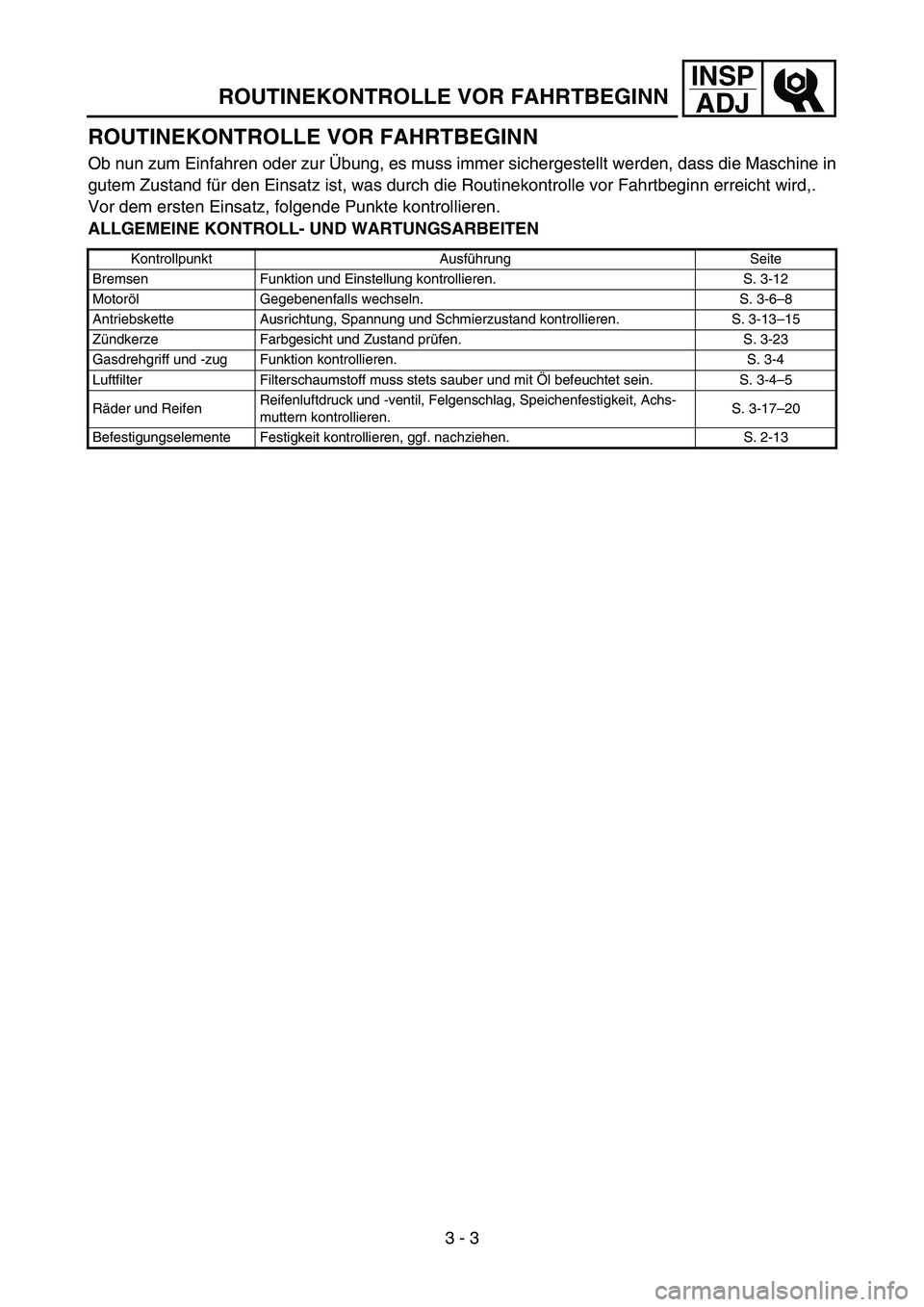

ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob nun zum Einfahren oder zur Übung, es muss immer sichergestellt werden, dass die Maschine in
gutem Zustand für den Einsatz ist, was durch die Routinekontrolle vor Fahrtbeginn erreicht wird,.
Vor dem ersten Einsatz, folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Kontrollpunkt Ausführung Seite
Bremsen Funktion und Einstellung kontrollieren. S. 3-12
Motoröl Gegebenenfalls wechseln. S. 3-6–8
Antriebskette Ausrichtung, Spannung und Schmierzustand kontrollieren. S. 3-13–15
Zündkerze Farbgesicht und Zustand prüfen. S. 3-23
Gasdrehgriff und -zug Funktion kontrollieren. S. 3-4
Luftfilter Filterschaumstoff muss stets sauber und mit Öl befeuchtet sein. S. 3-4–5
Räder und ReifenReifenluftdruck und -ventil, Felgenschlag, Speichenfestigkeit, Achs-
muttern kontrollieren.S. 3-17–20
Befestigungselemente Festigkeit kontrollieren, ggf. nachziehen. S. 2-13
3 - 3
