SPEC
2 - 1
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: TT-R90V (CDN, AUS, NZ)
TT-R90 (Europe, ZA)
TT-R90EV (USA, CDN, AUS, NZ)
TT-R90E (Europe, ZA)
Model code number: TT-R90:
5HNW (Europe, AUS, NZ, ZA)
5HNX (CDN)
TT-R90E:
3P21 (USA)
3P22 (Europe, AUS, NZ, ZA)
3P23 (CDN)
Dimensions:
Overall length 1,525 mm (57.0 in)
Overall width 605 mm (23.8 in)
Overall height 865 mm (34.1 in)
Seat height 625 mm (24.6 in)
Wheelbase 1,040 mm (40.9 in)
Minimum ground clearance 160 mm (6.3 in)
Dry weight:
Without oil and fuel (TT-R90) 60.0 kg (132.3 lb)
(TT-R90E) 63.0 kg (138.9 lb)
Engine:
Engine type Air cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 89 cm
3 (5.43 cu.in)
Bore × stroke 47.0 × 51.8 mm (1.85 × 2.04 in)
Compression ratio 8.5 : 1
Compression pressure (STD) 1,000 kPa (10 kg/cm
2, 145 psi) at 1,000 r/min
Starting system (TT-R90) Kick starter
(TT-R90E) Kick and electric starter
Lubrication system: Wet sump
GENERAL SPECIFICATIONS
4 - 34

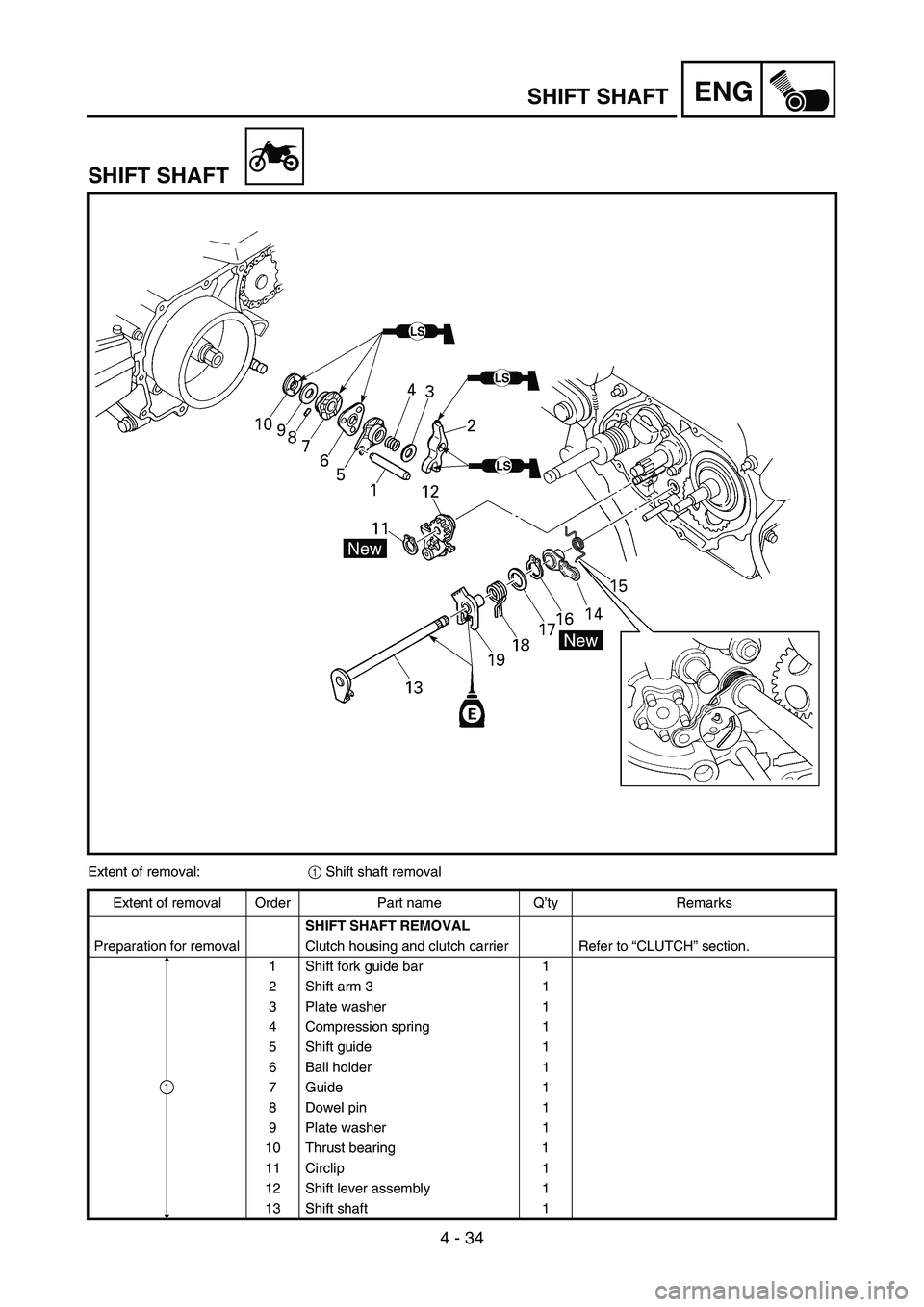

ENGSHIFT SHAFT
SHIFT SHAFT
Extent of removal:
1 Shift shaft removal
Extent of removal Order Part name Q’ty Remarks
SHIFT SHAFT REMOVAL
Preparation for removal Clutch housing and clutch carrier Refer to “CLUTCH” section.
1 Shift fork guide bar 1
2 Shift arm 3 1
3 Plate washer 1
4 Compression spring 1
5 Shift guide 1
6 Ball holder 1
7Guide 1
8 Dowel pin 1
9 Plate washer 1
10 Thrust bearing 1
11 Circlip 1
12 Shift lever assembly 1
13 Shift shaft 1
1
ENG
4 - 34
SCHALTWELLE
Arbeitsumfang:
1 Schaltwelle demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
SCHALTWELLE DEMONTIE-
REN
Vorbereitungsarbeiten Kupplungskorb und Antriebsträ-
gerSiehe dazu den Abschnitt “KUPPLUNG”.
1 Schaltgabel-Führungsstange 1
2Schaltarm 3 1
3 Unterlegscheibe 1
4 Druckfeder 1
5Schaltführung 1
6 Kugelhalter 1
7Führung 1
8 Passhülse 1
9 Unterlegscheibe 1
10 Drucklager 1
11 Sicherungsring 1
12 Schaltklinke komplett 1
13 Schaltwelle 1
1
AXE DE SELECTEUR
SCHALTWELLE
AXE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’axe de sélecteur
Organisation de la dépose Ordre Nom de la pièce Q’téRemarques
DEPOSE DE L’AXE DE SELEC-
TEUR
Préparation à la dépose Cloche d’embrayage et tambour
d’embrayageSe reporter à la section “EMBRAYAGE”.
1 Barre de guidage de fourchette de
sélection1
2 Bras de sélecteur 3 1
3 Rondelle plate 1
4 Ressort de compression 1
5 Guide de sélecteur 1
6 Support de billes 1
7 Guide 1
8 Goujon 1
9 Rondelle plate 1
10 Roulement de butée1
11 Circlip 1
12 Levier de sélecteur complet 1
13 Axe de sélecteur 1
1
