2003 YAMAHA TTR125 Owners Manual

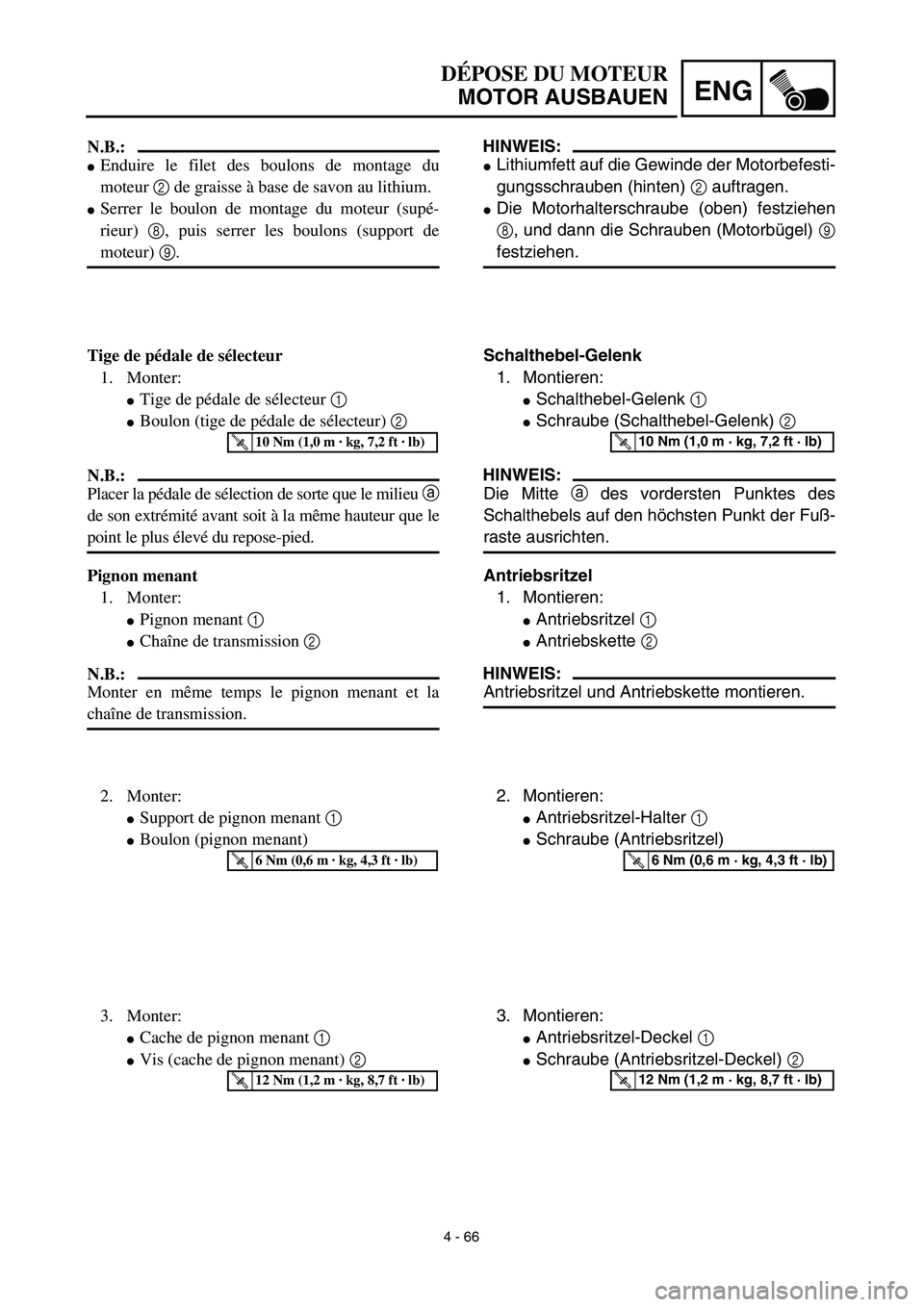

4 - 66
ENG
DÉPOSE DU MOTEUR
MOTOR AUSBAUEN
HINWEIS:
Lithiumfett auf die Gewinde der Motorbefesti-
gungsschrauben (hinten) 2 auftragen.
Die Motorhalterschraube (oben) festziehen
8, und dann die Schrauben (Motorbügel) 9
festziehen.
Schalthebel-Gelenk
1. Montieren:
Schalthebel-Gelenk 1
Schraube (Schalthebel-Gelenk) 2
HINWEIS:
Die Mitte a des vordersten Punktes des
Schalthebels auf den höchsten Punkt der Fuß-
raste ausrichten.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Antriebsritzel
1. Montieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette montieren.
2. Montieren:
Antriebsritzel-Halter 1
Schraube (Antriebsritzel)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
3. Montieren:
Antriebsritzel-Deckel 1
Schraube (Antriebsritzel-Deckel) 2
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
N.B.:
Enduire le filet des boulons de montage du
moteur 2 de graisse à base de savon au lithium.
Serrer le boulon de montage du moteur (supé-
rieur) 8, puis serrer les boulons (support de
moteur) 9.
Tige de pédale de sélecteur
1. Monter:
Tige de pédale de sélecteur 1
Boulon (tige de pédale de sélecteur) 2
N.B.:
Placer la pédale de sélection de sorte que le milieu a
de son extrémité avant soit à la même hauteur que le
point le plus élevé du repose-pied.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pignon menant
1. Monter:
Pignon menant 1
Chaîne de transmission 2
N.B.:
Monter en même temps le pignon menant et la
chaîne de transmission.
2. Monter:
Support de pignon menant 1
Boulon (pignon menant)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
3. Monter:
Cache de pignon menant 1
Vis (cache de pignon menant) 2
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)

4 - 67
ENGCRANKCASE, CRANKSHAFT AND BALANCER
CRANKCASE, CRANKSHAFT AND BALANCER
Extent of removal:1 Crankcase separation2 Balancer removal
3 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE, CRANKSHAFT
AND BALANCER REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” sec-
tion.
Primary drive gear Refer to “CLUTCH AND PRIMARY
DRIVEN GEAR” section.
Kick axle assembly
Refer to “KICK AXLE AND SHIFT
SHAFT” section.
Segment
Rotor and stator Refer to “CDI MAGNETO AND
STARTER CLUTCH” section.

ENG

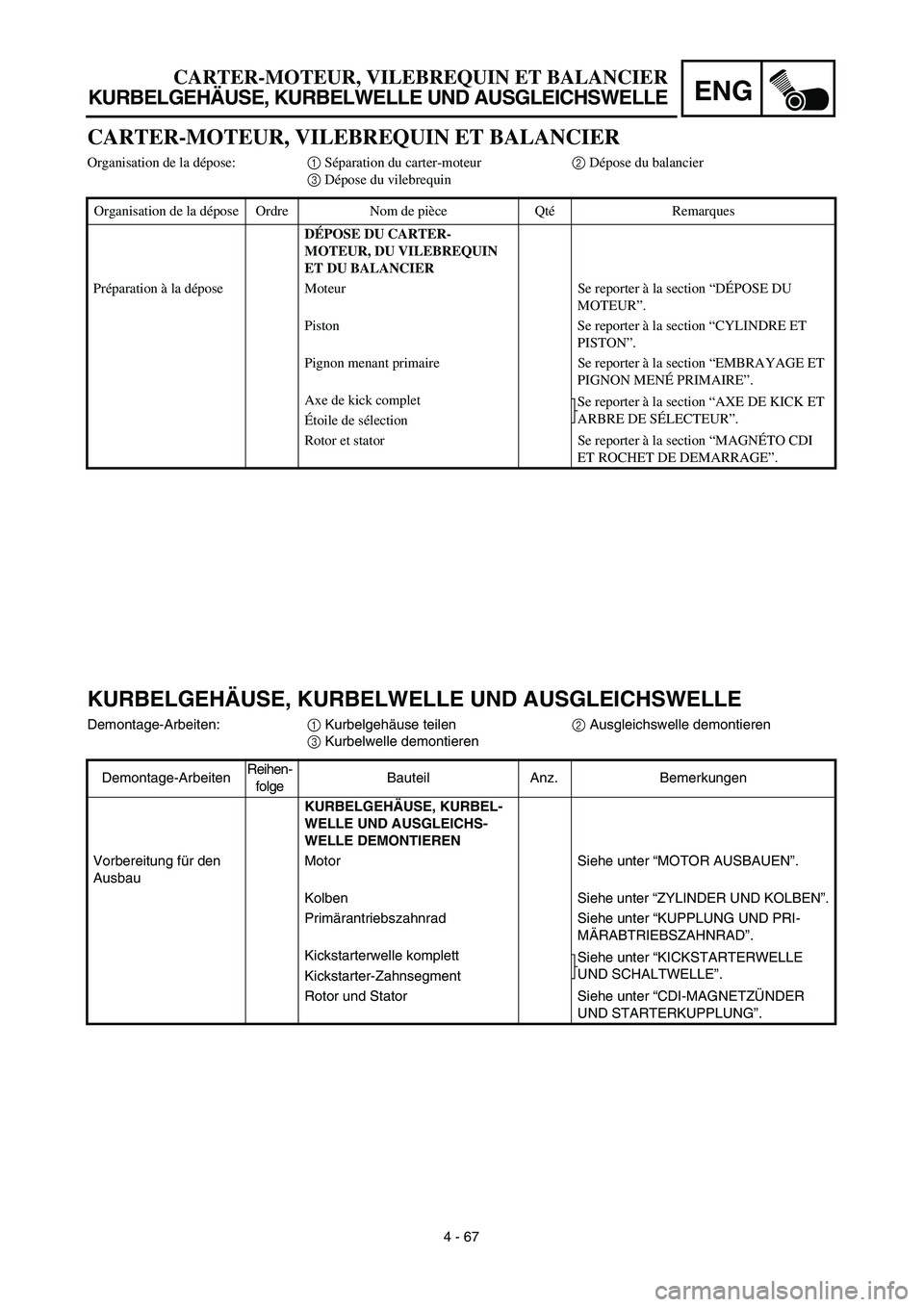

4 - 67
CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
Demontage-Arbeiten:1 Kurbelgehäuse teilen2 Ausgleichswelle demontieren
3 Kurbelwelle demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE, KURBEL-
WELLE UND AUSGLEICHS-
WELLE DEMONTIEREN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR AUSBAUEN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Primärantriebszahnrad Siehe unter “KUPPLUNG UND PRI-
MÄRABTRIEBSZAHNRAD”.
Kickstarterwelle komplett
Siehe unter “KICKSTARTERWELLE
UND SCHALTWELLE”.
Kickstarter-Zahnsegment
Rotor und Stator Siehe unter “CDI-MAGNETZÜNDER
UND STARTERKUPPLUNG”.
CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
Organisation de la dépose:1 Séparation du carter-moteur2 Dépose du balancier
3 Dépose du vilebrequin
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DÉPOSE DU CARTER-
MOTEUR, DU VILEBREQUIN
ET DU BALANCIER
Préparation à la dépose Moteur Se reporter à la section “DÉPOSE DU
MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET
PISTON”.
Pignon menant primaire Se reporter à la section “EMBRAYAGE ET
PIGNON MENÉ PRIMAIRE”.
Axe de kick complet
Se reporter à la section “AXE DE KICK ET
ARBRE DE SÉLECTEUR”.
Étoile de sélection
Rotor et stator Se reporter à la section “MAGNÉTO CDI
ET ROCHET DE DEMARRAGE”.

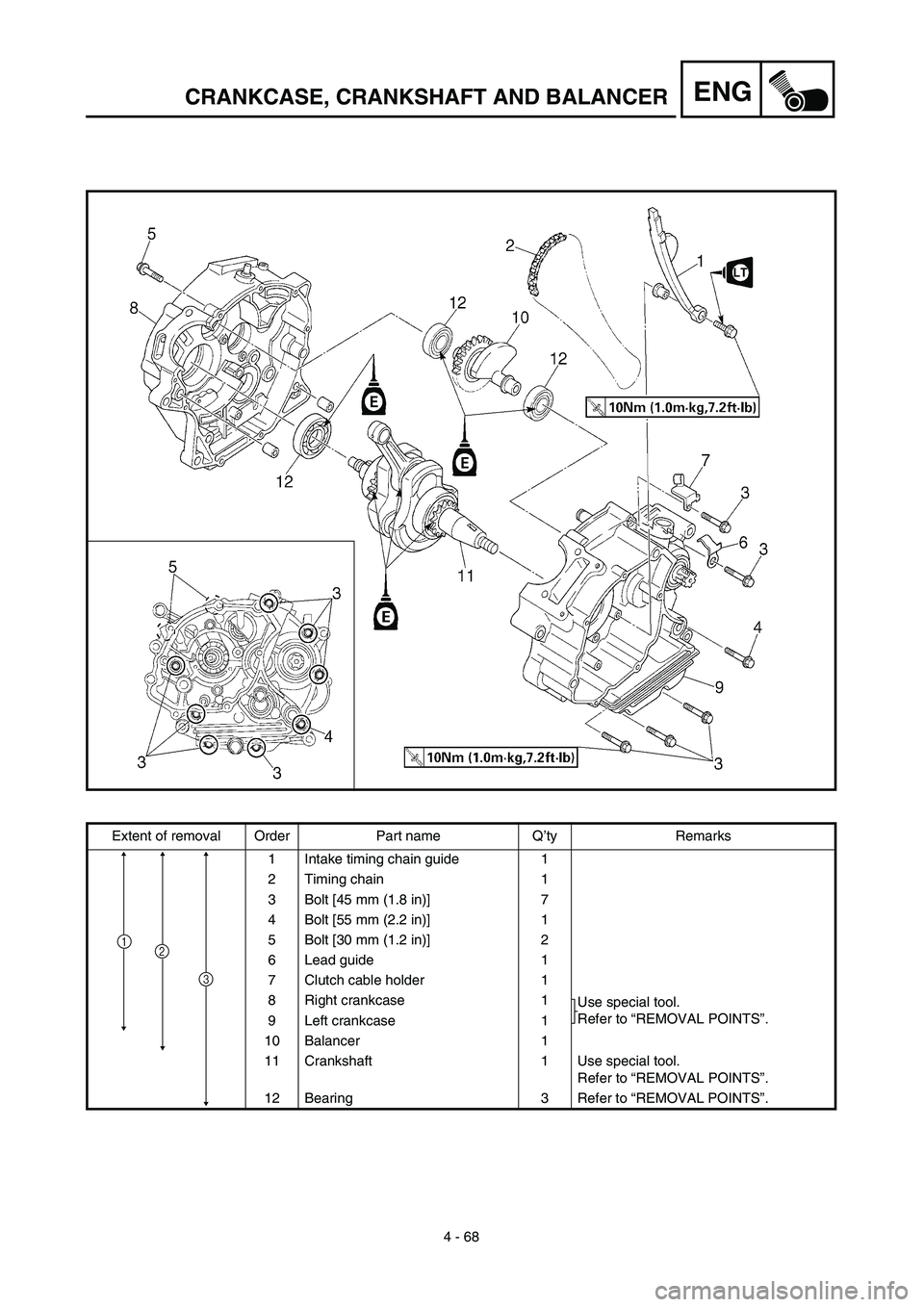

4 - 68
ENGCRANKCASE, CRANKSHAFT AND BALANCER
Extent of removal Order Part name Q’ty Remarks
1 Intake timing chain guide 1
2 Timing chain 1
3 Bolt [45 mm (1.8 in)] 7
4 Bolt [55 mm (2.2 in)] 1
5 Bolt [30 mm (1.2 in)] 2
6 Lead guide 1
7 Clutch cable holder 1
8 Right crankcase 1
Use special tool.
Refer to “REMOVAL POINTS”.
9 Left crankcase 1
10 Balancer 1
11 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
12 Bearing 3 Refer to “REMOVAL POINTS”.
3
21

ENG

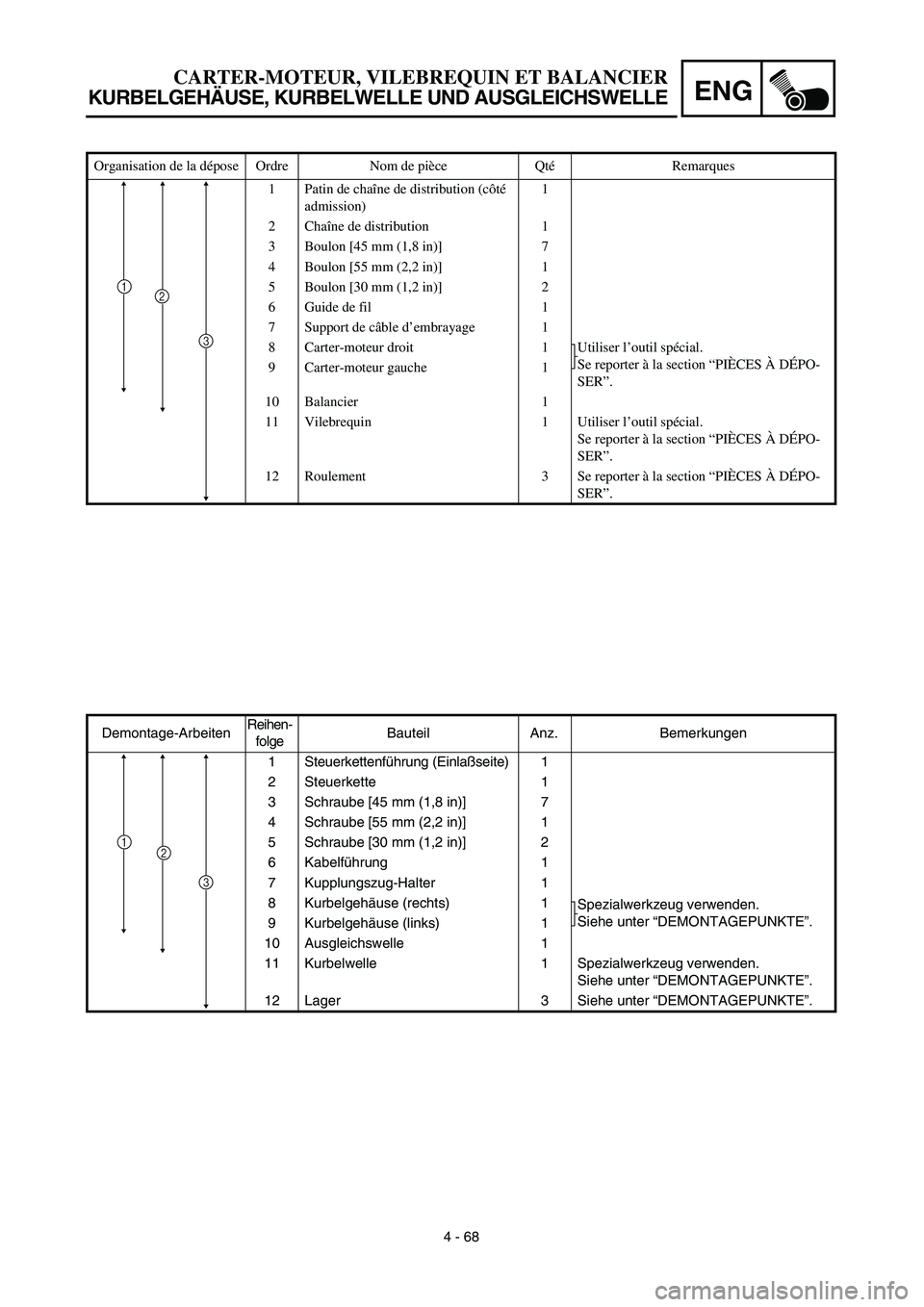

4 - 68
CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
1 Steuerkettenführung (Einlaßseite) 1
2 Steuerkette 1
3 Schraube [45 mm (1,8 in)] 7
4 Schraube [55 mm (2,2 in)] 1
5 Schraube [30 mm (1,2 in)] 2
6 Kabelführung 1
7 Kupplungszug-Halter 1
8 Kurbelgehäuse (rechts) 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGEPUNKTE”.
9 Kurbelgehäuse (links) 1
10 Ausgleichswelle 1
11 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGEPUNKTE”.
12 Lager 3 Siehe unter “DEMONTAGEPUNKTE”.
3
21
Organisation de la dépose Ordre Nom de pièce QtéRemarques
1 Patin de chaîne de distribution (côté
admission)1
2 Chaîne de distribution 1
3 Boulon [45 mm (1,8 in)] 7
4 Boulon [55 mm (2,2 in)] 1
5 Boulon [30 mm (1,2 in)] 2
6 Guide de fil 1
7 Support de câble d’embrayage 1
8 Carter-moteur droit 1 Utiliser l’outil spécial.
Se reporter à la section “PIÈCES À DÉPO-
SER”. 9 Carter-moteur gauche 1
10 Balancier 1
11 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à la section “PIÈCES À DÉPO-
SER”.
12 Roulement 3 Se reporter à la section “PIÈCES À DÉPO-
SER”.
3
21

4 - 69
ENGCRANKCASE, CRANKSHAFT AND BALANCER
REMOVAL POINTS
Crankcase
1. Remove:
Bolt (crankcase)
Lead guide 1
Clutch cable holder 2
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove them.
2. Remove:
Right crankcase 1
Use the crankcase separating tool 2.
NOTE:
Fully tighten the tool holding bolts, but make
sure the tool body is parallel with the case. If
necessary, one screw may be backed out
slightly to level tool body.
As pressure is applied, alternately tap on the
front engine mounting boss and transmission
shafts.
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case. Do
not tap on gasket mating surface. Work
slowly and carefully. Make sure the case
halves separate evenly. If one end “hangs
up”, take pressure off the push screw, re-
align, and start over. If the cases do not
separate, check for a remaining case screw
or fitting. Do not force.
Crankcase separating tool:
YU-1135-A/90890-01135

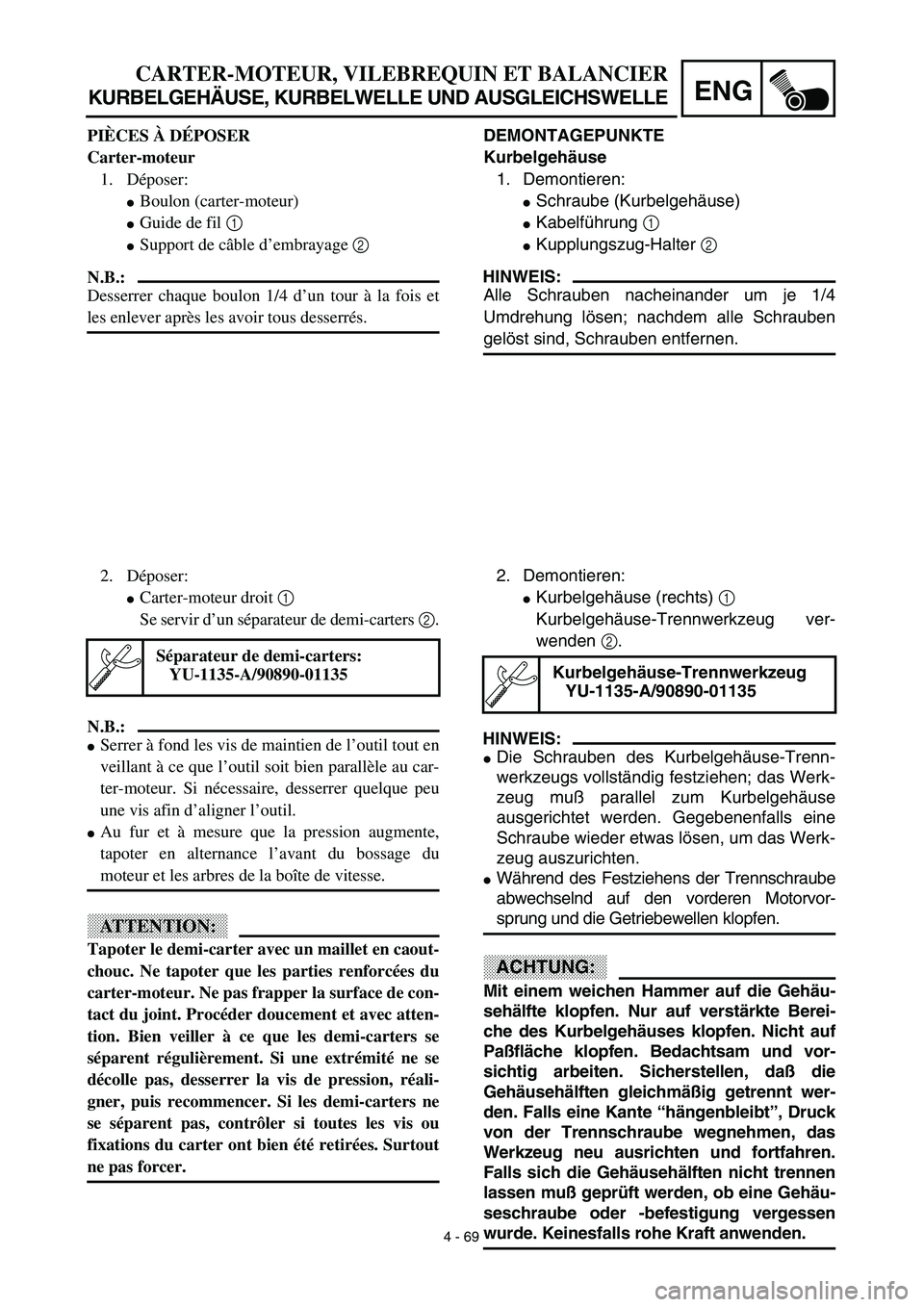

4 - 69
ENG
CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
DEMONTAGEPUNKTE
Kurbelgehäuse
1. Demontieren:
Schraube (Kurbelgehäuse)
Kabelführung 1
Kupplungszug-Halter 2
HINWEIS:
Alle Schrauben nacheinander um je 1/4
Umdrehung lösen; nachdem alle Schrauben
gelöst sind, Schrauben entfernen.
2. Demontieren:
Kurbelgehäuse (rechts) 1
Kurbelgehäuse-Trennwerkzeug ver-
wenden 2.
HINWEIS:
Die Schrauben des Kurbelgehäuse-Trenn-
werkzeugs vollständig festziehen; das Werk-
zeug muß parallel zum Kurbelgehäuse
ausgerichtet werden. Gegebenenfalls eine
Schraube wieder etwas lösen, um das Werk-
zeug auszurichten.
Während des Festziehens der Trennschraube
abwechselnd auf den vorderen Motorvor-
sprung und die Getriebewellen klopfen.
ACHTUNG:
Mit einem weichen Hammer auf die Gehäu-
sehälfte klopfen. Nur auf verstärkte Berei-
che des Kurbelgehäuses klopfen. Nicht auf
Paßfläche klopfen. Bedachtsam und vor-
sichtig arbeiten. Sicherstellen, daß die
Gehäusehälften gleichmäßig getrennt wer-
den. Falls eine Kante “hängenbleibt”, Druck
von der Trennschraube wegnehmen, das
Werkzeug neu ausrichten und fortfahren.
Falls sich die Gehäusehälften nicht trennen
lassen muß geprüft werden, ob eine Gehäu-
seschraube oder -befestigung vergessen
wurde. Keinesfalls rohe Kraft anwenden.
Kurbelgehäuse-Trennwerkzeug
YU-1135-A/90890-01135
PIÈCES À DÉPOSER
Carter-moteur
1. Déposer:
Boulon (carter-moteur)
Guide de fil 1
Support de câble d’embrayage 2
N.B.:
Desserrer chaque boulon 1/4 d’un tour à la fois et
les enlever après les avoir tous desserrés.
2. Déposer:
Carter-moteur droit 1
Se servir d’un séparateur de demi-carters 2.
N.B.:
Serrer à fond les vis de maintien de l’outil tout en
veillant à ce que l’outil soit bien parallèle au car-
ter-moteur. Si nécessaire, desserrer quelque peu
une vis afin d’aligner l’outil.
Au fur et à mesure que la pression augmente,
tapoter en alternance l’avant du bossage du
moteur et les arbres de la boîte de vitesse.
ATTENTION:
Tapoter le demi-carter avec un maillet en caout-
chouc. Ne tapoter que les parties renforcées du
carter-moteur. Ne pas frapper la surface de con-
tact du joint. Procéder doucement et avec atten-
tion. Bien veiller à ce que les demi-carters se
séparent régulièrement. Si une extrémité ne se
décolle pas, desserrer la vis de pression, réali-
gner, puis recommencer. Si les demi-carters ne
se séparent pas, contrôler si toutes les vis ou
fixations du carter ont bien été retirées. Surtout
ne pas forcer.
Séparateur de demi-carters:
YU-1135-A/90890-01135

4 - 70
ENGCRANKCASE, CRANKSHAFT AND BALANCER
Crankshaft
1. Remove:
Crankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankcase separating tool:
YU-1135-A/90890-01135
Bearing
1. Remove:
Bearing 1
NOTE:
Remove the bearing from the crankcase by
pressing its inner race as shown in.
Do not use the removed bearing.
INSPECTION
Timing chain and timing chain guide
1. Inspect:
Timing chain
Cracks/stiff → Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage → Replace.
