2003 YAMAHA TTR125 Owners Manual

5 - 62
CHAS

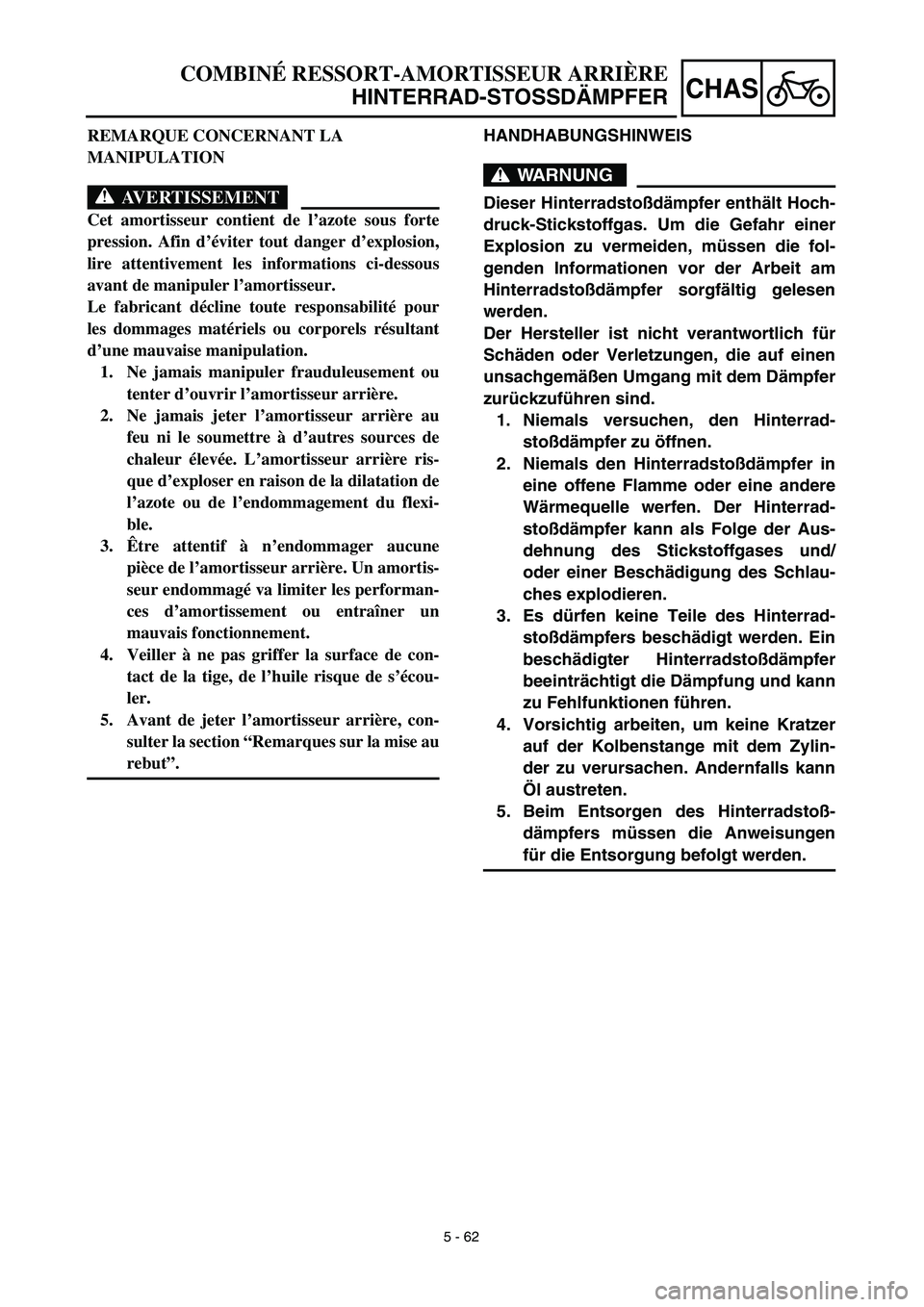

HANDHABUNGSHINWEIS
WARNUNG
Dieser Hinterradstoßdämpfer enthält Hoch-
druck-Stickstoffgas. Um die Gefahr einer
Explosion zu vermeiden, müssen die fol-
genden Informationen vor der Arbeit am
Hinterradstoßdämpfer sorgfältig gelesen
werden.
Der Hersteller ist nicht verantwortlich für
Schäden oder Verletzungen, die auf einen
unsachgemäßen Umgang mit dem Dämpfer
zurückzuführen sind.
1. Niemals versuchen, den Hinterrad-
stoßdämpfer zu öffnen.
2. Niemals den Hinterradstoßdämpfer in
eine offene Flamme oder eine andere
Wärmequelle werfen. Der Hinterrad-
stoßdämpfer kann als Folge der Aus-
dehnung des Stickstoffgases und/
oder einer Beschädigung des Schlau-
ches explodieren.
3. Es dürfen keine Teile des Hinterrad-
stoßdämpfers beschädigt werden. Ein
beschädigter Hinterradstoßdämpfer
beeinträchtigt die Dämpfung und kann
zu Fehlfunktionen führen.
4. Vorsichtig arbeiten, um keine Kratzer
auf der Kolbenstange mit dem Zylin-
der zu verursachen. Andernfalls kann
Öl austreten.
5. Beim Entsorgen des Hinterradstoß-
dämpfers müssen die Anweisungen
für die Entsorgung befolgt werden.
COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
HINTERRAD-STOSSDÄMPFER
REMARQUE CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur contient de l’azote sous forte
pression. Afin d’éviter tout danger d’explosion,
lire attentivement les informations ci-dessous
avant de manipuler l’amortisseur.
Le fabricant décline toute responsabilité pour
les dommages matériels ou corporels résultant
d’une mauvaise manipulation.
1. Ne jamais manipuler frauduleusement ou
tenter d’ouvrir l’amortisseur arrière.
2. Ne jamais jeter l’amortisseur arrière au
feu ni le soumettre à d’autres sources de
chaleur élevée. L’amortisseur arrière ris-
que d’exploser en raison de la dilatation de
l’azote ou de l’endommagement du flexi-
ble.
3.Être attentif à n’endommager aucune
pièce de l’amortisseur arrière. Un amortis-
seur endommagé va limiter les performan-
ces d’amortissement ou entraîner un
mauvais fonctionnement.
4. Veiller à ne pas griffer la surface de con-
tact de la tige, de l’huile risque de s’écou-
ler.
5. Avant de jeter l’amortisseur arrière, con-
sulter la section “Remarques sur la mise au
rebut”.

5 - 63
CHAS

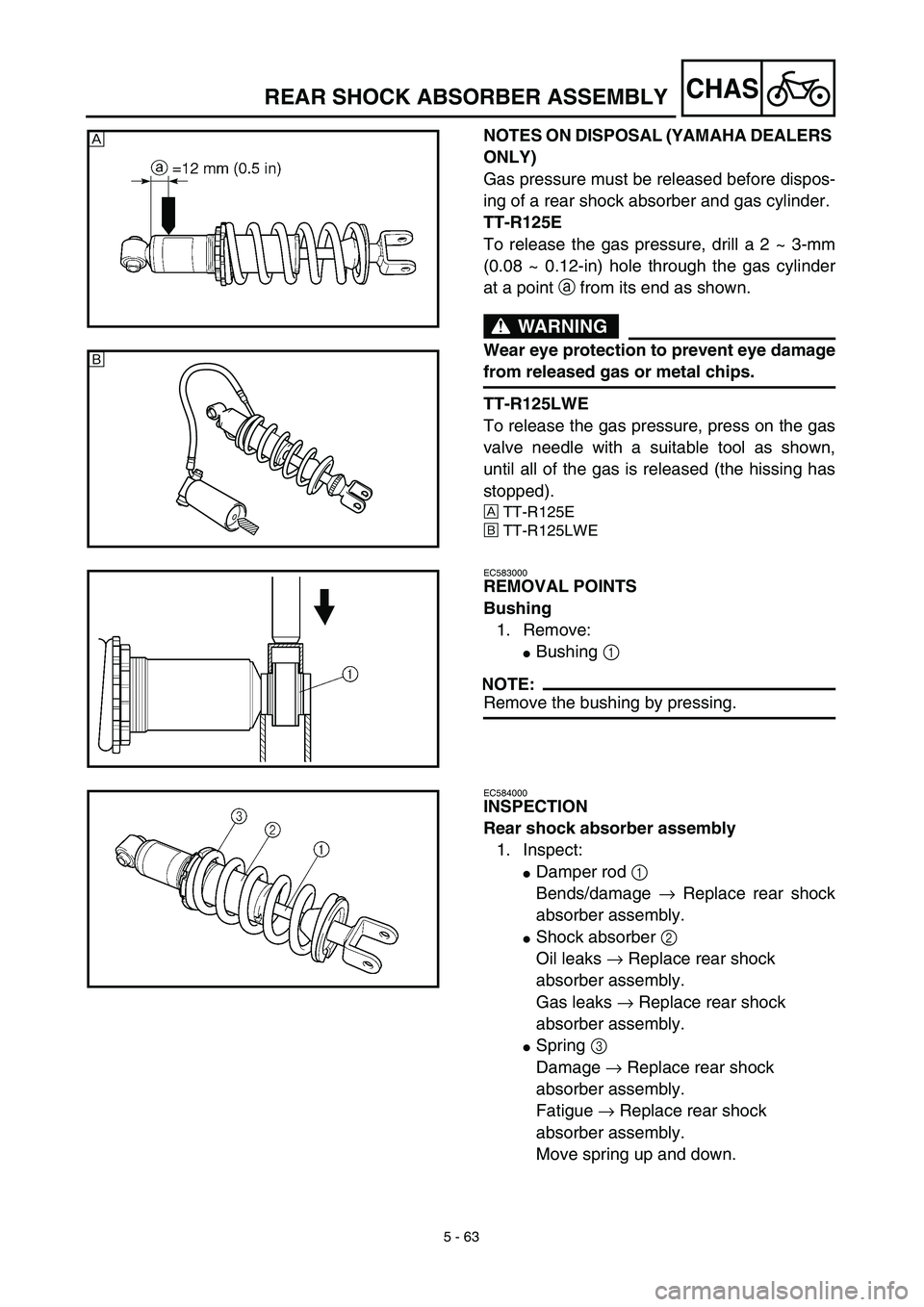

NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Gas pressure must be released before dispos-
ing of a rear shock absorber and gas cylinder.
TT-R125E
To release the gas pressure, drill a 2 ~ 3-mm
(0.08 ~ 0.12-in) hole through the gas cylinder
at a point a from its end as shown.
WARNING
Wear eye protection to prevent eye damage
from released gas or metal chips.
TT-R125LWE
To release the gas pressure, press on the gas
valve needle with a suitable tool as shown,
until all of the gas is released (the hissing has
stopped).
ÅTT-R125E
ıTT-R125LWE
Å
ı
EC583000
REMOVAL POINTS
Bushing
1. Remove:
Bushing 1
NOTE:
Remove the bushing by pressing.
EC584000
INSPECTION
Rear shock absorber assembly
1. Inspect:
Damper rod 1
Bends/damage → Replace rear shock
absorber assembly.
Shock absorber 2
Oil leaks → Replace rear shock
absorber assembly.
Gas leaks → Replace rear shock
absorber assembly.
Spring 3
Damage → Replace rear shock
absorber assembly.
Fatigue → Replace rear shock
absorber assembly.
Move spring up and down.
REAR SHOCK ABSORBER ASSEMBLY

5 - 63
CHAS

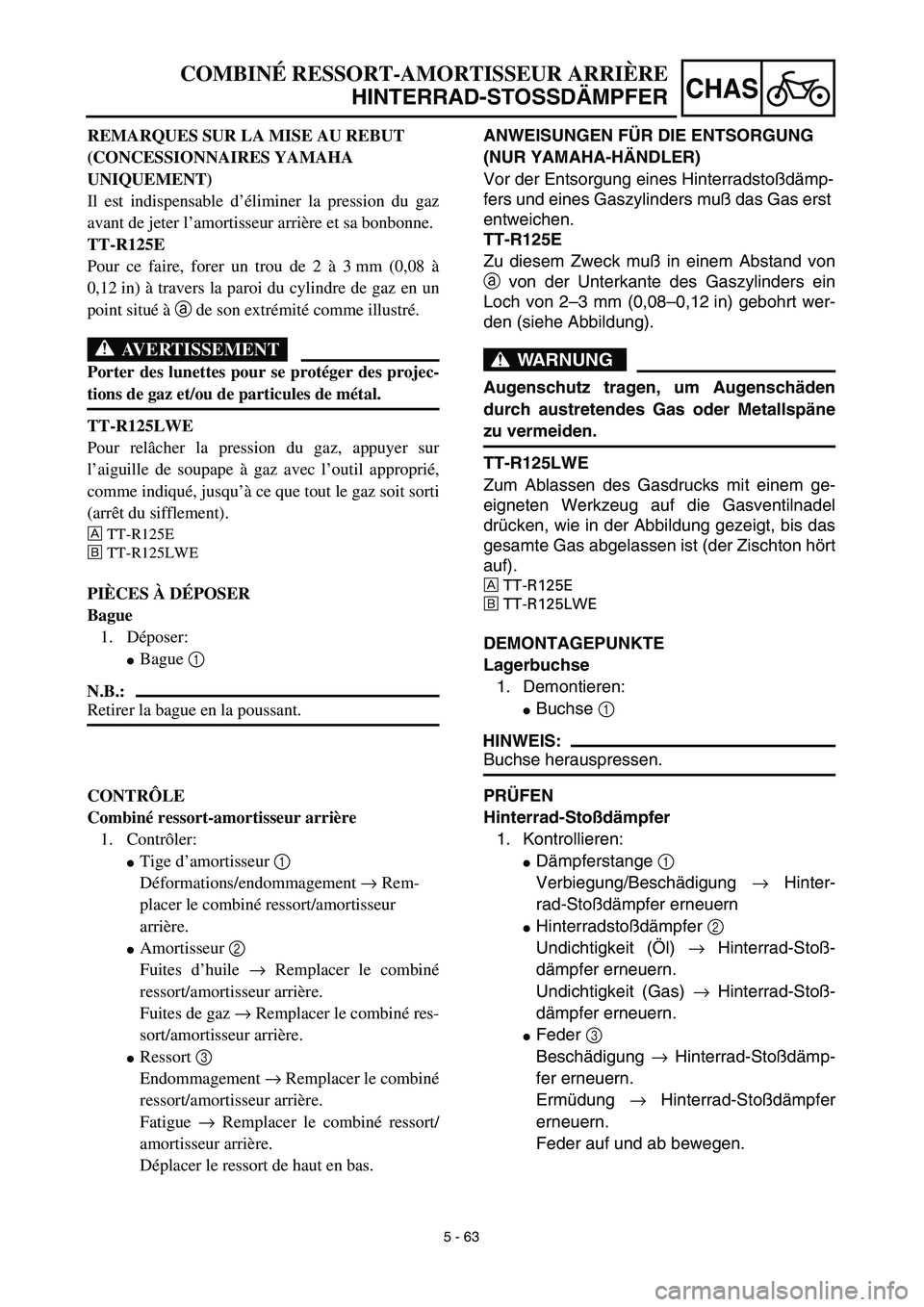

ANWEISUNGEN FÜR DIE ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung eines Hinterradstoßdämp-
fers und eines Gaszylinders muß das Gas erst
entweichen.
TT-R125E
Zu diesem Zweck muß in einem Abstand von
a von der Unterkante des Gaszylinders ein
Loch von 2–3 mm (0,08–0,12 in) gebohrt wer-
den (siehe Abbildung).
WARNUNG
Augenschutz tragen, um Augenschäden
durch austretendes Gas oder Metallspäne
zu vermeiden.
TT-R125LWE
Zum Ablassen des Gasdrucks mit einem ge-
eigneten Werkzeug auf die Gasventilnadel
drücken, wie in der Abbildung gezeigt, bis das
gesamte Gas abgelassen ist (der Zischton hört
auf).
ÅTT-R125E
ıTT-R125LWE
DEMONTAGEPUNKTE
Lagerbuchse
1. Demontieren:
Buchse 1
HINWEIS:
Buchse herauspressen.
PRÜFEN
Hinterrad-Stoßdämpfer
1. Kontrollieren:
Dämpferstange 1
Verbiegung/Beschädigung → Hinter-
rad-Stoßdämpfer erneuern
Hinterradstoßdämpfer 2
Undichtigkeit (Öl) → Hinterrad-Stoß-
dämpfer erneuern.
Undichtigkeit (Gas) → Hinterrad-Stoß-
dämpfer erneuern.
Feder 3
Beschädigung → Hinterrad-Stoßdämp-
fer erneuern.
Ermüdung → Hinterrad-Stoßdämpfer
erneuern.
Feder auf und ab bewegen.
COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
HINTERRAD-STOSSDÄMPFER
REMARQUES SUR LA MISE AU REBUT
(CONCESSIONNAIRES YAMAHA
UNIQUEMENT)
Il est indispensable d’éliminer la pression du gaz
avant de jeter l’amortisseur arrière et sa bonbonne.
TT-R125E
Pour ce faire, forer un trou de 2 à 3 mm (0,08 à
0,12 in) à travers la paroi du cylindre de gaz en un
point situé à a de son extrémité comme illustré.
AVERTISSEMENT
Porter des lunettes pour se protéger des projec-
tions de gaz et/ou de particules de métal.
TT-R125LWE
Pour relâcher la pression du gaz, appuyer sur
l’aiguille de soupape à gaz avec l’outil approprié,
comme indiqué, jusqu’à ce que tout le gaz soit sorti
(arrêt du sifflement).
ÅTT-R125E
ıTT-R125LWE
PIÈCES À DÉPOSER
Bague
1. Déposer:
Bague 1
N.B.:
Retirer la bague en la poussant.
CONTRÔLE
Combiné ressort-amortisseur arrière
1. Contrôler:
Tige d’amortisseur 1
Déformations/endommagement → Rem-
placer le combiné ressort/amortisseur
arrière.
Amortisseur 2
Fuites d’huile → Remplacer le combiné
ressort/amortisseur arrière.
Fuites de gaz → Remplacer le combiné res-
sort/amortisseur arrière.
Ressort 3
Endommagement → Remplacer le combiné
ressort/amortisseur arrière.
Fatigue → Remplacer le combiné ressort/
amortisseur arrière.
Déplacer le ressort de haut en bas.

5 - 64
CHAS
EC585000
ASSEMBLY AND INSTALLATION
Bushing
1. Install:
Bushing 1
NOTE:
Install the bushing by pressing.
Installation
1. Install:
Rear shock absorber assembly
On frame.
NOTE:
Install the rear shock absorber assembly with
its warning label a facing left side of the
machine (for TT-R125E).
2. Install:
Bolt (rear shock absorber assembly -
frame)
Plain washer 1
Nut (rear shock absorber assembly -
frame) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt (rear shock absorber assembly - frame).
T R..53 Nm (5.3 m · kg, 38 ft · lb)
3. Install:
Bolt (rear shock absorber assembly -
relay arm)
Plain washer 1
Nut (rear shock absorber assembly -
relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt (rear shock absorber assembly - relay
arm).
T R..35 Nm (3.5 m · kg, 25 ft · lb)
REAR SHOCK ABSORBER ASSEMBLY

5 - 64
CHAS

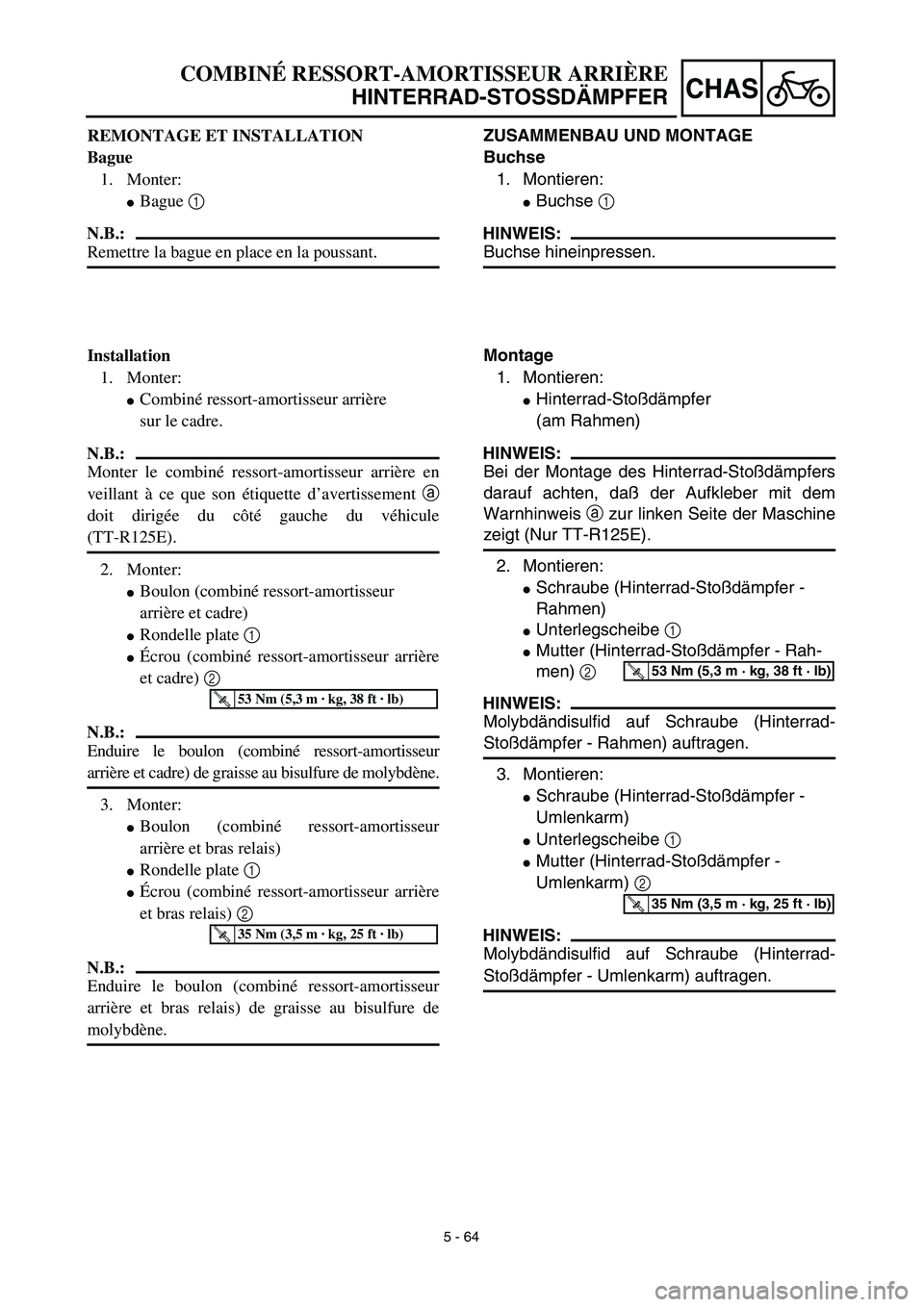

ZUSAMMENBAU UND MONTAGE
Buchse
1. Montieren:
Buchse 1
HINWEIS:
Buchse hineinpressen.
Montage
1. Montieren:
Hinterrad-Stoßdämpfer
(am Rahmen)
HINWEIS:
Bei der Montage des Hinterrad-Stoßdämpfers
darauf achten, daß der Aufkleber mit dem
Warnhinweis a zur linken Seite der Maschine
zeigt (Nur TT-R125E).
2. Montieren:
Schraube (Hinterrad-Stoßdämpfer -
Rahmen)
Unterlegscheibe 1
Mutter (Hinterrad-Stoßdämpfer - Rah-
men) 2
HINWEIS:
Molybdändisulfid auf Schraube (Hinterrad-
Stoßdämpfer - Rahmen) auftragen.
3. Montieren:
Schraube (Hinterrad-Stoßdämpfer -
Umlenkarm)
Unterlegscheibe 1
Mutter (Hinterrad-Stoßdämpfer -
Umlenkarm) 2
HINWEIS:
Molybdändisulfid auf Schraube (Hinterrad-
Stoßdämpfer - Umlenkarm) auftragen.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)
COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
HINTERRAD-STOSSDÄMPFER
REMONTAGE ET INSTALLATION
Bague
1. Monter:
Bague 1
N.B.:
Remettre la bague en place en la poussant.
Installation
1. Monter:
Combiné ressort-amortisseur arrière
sur le cadre.
N.B.:
Monter le combiné ressort-amortisseur arrière en
veillant à ce que son étiquette d’avertissement a
doit dirigée du côté gauche du véhicule
(TT-R125E).
2. Monter:
Boulon (combiné ressort-amortisseur
arrière et cadre)
Rondelle plate 1
Écrou (combiné ressort-amortisseur arrière
et cadre) 2
N.B.:
Enduire le boulon (combiné ressort-amortisseur
arrière et cadre) de graisse au bisulfure de molybdène.
3. Monter:
Boulon (combiné ressort-amortisseur
arrière et bras relais)
Rondelle plate 1
Écrou (combiné ressort-amortisseur arrière
et bras relais) 2
N.B.:
Enduire le boulon (combiné ressort-amortisseur
arrière et bras relais) de graisse au bisulfure de
molybdène.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)

5 - 65
CHAS

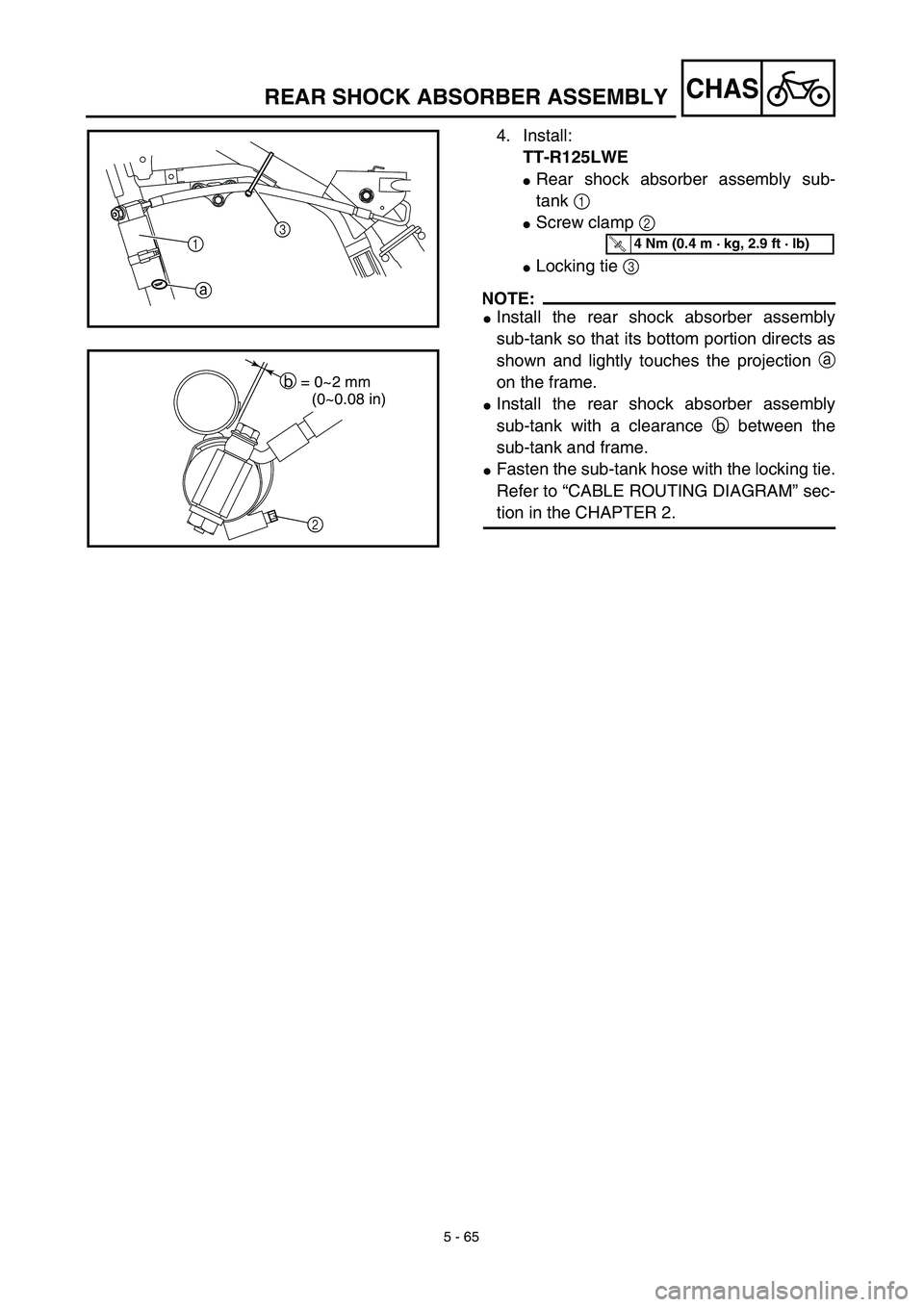

4. Install:
TT-R125LWE
Rear shock absorber assembly sub-
tank 1
Screw clamp 2
Locking tie 3
NOTE:
Install the rear shock absorber assembly
sub-tank so that its bottom portion directs as
shown and lightly touches the projection a
on the frame.
Install the rear shock absorber assembly
sub-tank with a clearance b between the
sub-tank and frame.
Fasten the sub-tank hose with the locking tie.
Refer to “CABLE ROUTING DIAGRAM” sec-
tion in the CHAPTER 2.
13
aT R..4 Nm (0.4 m · kg, 2.9 ft · lb)
b = 0~2 mm
(0~0.08 in)
2
REAR SHOCK ABSORBER ASSEMBLY

5 - 65
CHAS

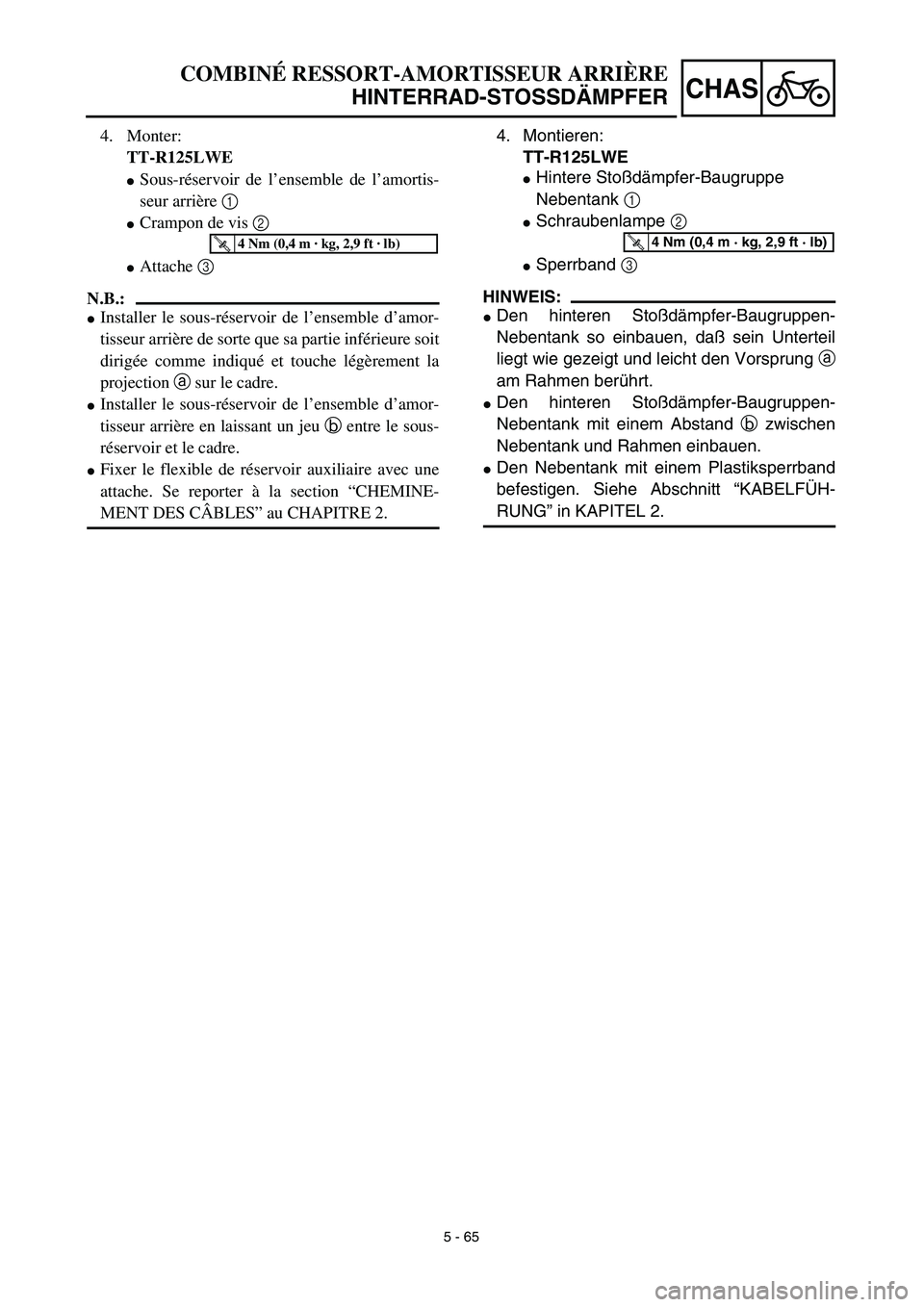

4. Montieren:
TT-R125LWE
Hintere Stoßdämpfer-Baugruppe
Nebentank 1
Schraubenlampe 2
Sperrband 3
HINWEIS:
Den hinteren Stoßdämpfer-Baugruppen-
Nebentank so einbauen, daß sein Unterteil
liegt wie gezeigt und leicht den Vorsprung a
am Rahmen berührt.
Den hinteren Stoßdämpfer-Baugruppen-
Nebentank mit einem Abstand b zwischen
Nebentank und Rahmen einbauen.
Den Nebentank mit einem Plastiksperrband
befestigen. Siehe Abschnitt “KABELFÜH-
RUNG” in KAPITEL 2.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
HINTERRAD-STOSSDÄMPFER
4. Monter:
TT-R125LWE
Sous-réservoir de l’ensemble de l’amortis-
seur arrière 1
Crampon de vis 2
Attache 3
N.B.:
Installer le sous-réservoir de l’ensemble d’amor-
tisseur arrière de sorte que sa partie inférieure soit
dirigée comme indiqué et touche légèrement la
projection a sur le cadre.
Installer le sous-réservoir de l’ensemble d’amor-
tisseur arrière en laissant un jeu b entre le sous-
réservoir et le cadre.
Fixer le flexible de réservoir auxiliaire avec une
attache. Se reporter à la section “CHEMINE-
MENT DES CÂBLES” au CHAPITRE 2.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

6 - 1
–+ELEC

* The illustration shows the TT-R125LWE
12345 7 6890A
EDCB

ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1
CDI unit
2
Main switch
3
Start switch
4
Clutch switch
5
Engine stop switch
6
Starting circuit cut-off
relay
7
Ignition coil
8
Battery
9
Starter relay
0
Fuse
A
Rectifier/regulator
B
Neutral switch
C
CDI magneto
D
Starter motor
E
Spark plug
COLOR CODE
B ...................... Black
Br ..................... Brown
G...................... Green
O...................... Orange
R ...................... Red
Sb .................... Sky blueW ..................... White
Y ...................... Yellow
B/W.................. Black/White
L/Y ................... Blue/Yellow
R/W ................. Red/White
EC612000
WIRING DIAGRAM
B
R/W
WB
RYW
BR Y
10A
R
BR/W
ON
OFFR
BrRB/WBB/WBr B
ON OFF
R/WBr BB
R/WSbR/W
BB BL/Y
OFF RUN
BBBB/W
W
YWSbBSbY B
G
WBrRG
WBrRB
B/WR
W Br
GO
R
SbR/WR/WR/WR/W
R/W
B
R
B/WBrBr
B
L/Y
BSb
YW
RWBrG
RWBrG
B/W
B/W
BOO
B
B
1
2
3
45 67
8
90 A
BC
DE
