2003 YAMAHA TTR125 Owners Manual

ENG
4 - 58

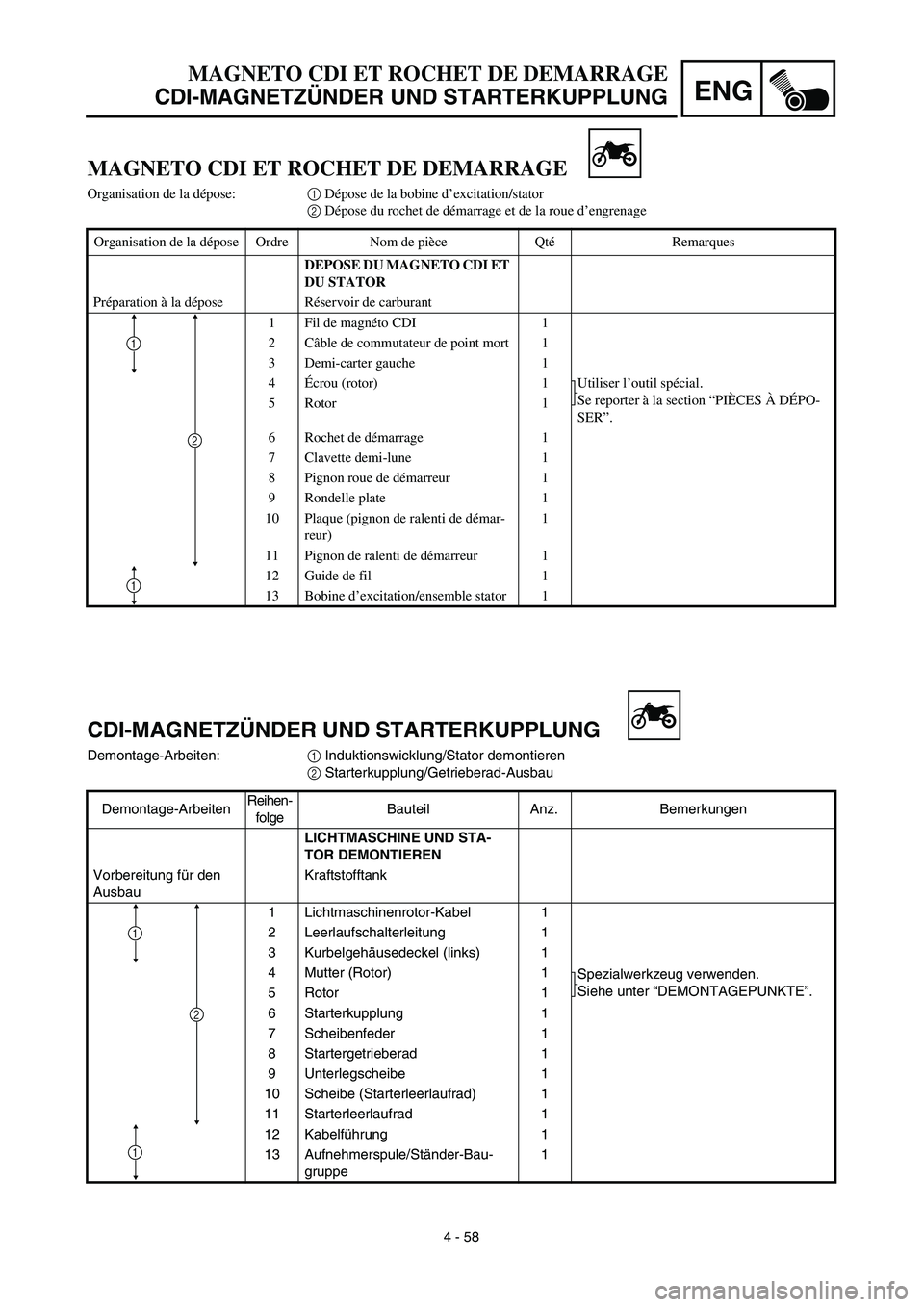

MAGNETO CDI ET ROCHET DE DEMARRAGE
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG
Demontage-Arbeiten:1 Induktionswicklung/Stator demontieren
2 Starterkupplung/Getrieberad-Ausbau
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LICHTMASCHINE UND STA-
TOR DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank
1 Lichtmaschinenrotor-Kabel 1
2 Leerlaufschalterleitung 1
3 Kurbelgehäusedeckel (links) 1
4 Mutter (Rotor) 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGEPUNKTE”.
5 Rotor 1
6 Starterkupplung 1
7 Scheibenfeder 1
8 Startergetrieberad 1
9 Unterlegscheibe 1
10 Scheibe (Starterleerlaufrad) 1
11 Starterleerlaufrad 1
12 Kabelführung 1
13 Aufnehmerspule/Ständer-Bau-
gruppe1
2
1
1
MAGNETO CDI ET ROCHET DE DEMARRAGE
Organisation de la dépose:1 Dépose de la bobine d’excitation/stator
2 Dépose du rochet de démarrage et de la roue d’engrenage
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MAGNETO CDI ET
DU STATOR
Préparation à la dépose Réservoir de carburant
1 Fil de magnéto CDI 1
2Câble de commutateur de point mort 1
3 Demi-carter gauche 1
4Écrou (rotor) 1 Utiliser l’outil spécial.
Se reporter à la section “PIÈCES À DÉPO-
SER”. 5 Rotor 1
6 Rochet de démarrage 1
7 Clavette demi-lune 1
8 Pignon roue de démarreur 1
9 Rondelle plate 1
10 Plaque (pignon de ralenti de démar-
reur)1
11 Pignon de ralenti de démarreur 1
12 Guide de fil 1
13 Bobine d’excitation/ensemble stator 1
2
1
1

4 - 59
ENGCDI MAGNETO AND STARTER CLUTCH
REMOVAL POINTS
Rotor
1. Remove:
Nut (rotor) 1
Plain washer 2
Use the sheave holder 3.
Sheave holder:
YS-1880-A/90890-01701
2. Remove:
Rotor 1
Use the flywheel puller 2.
Flywheel puller:
YU-33270-B/90890-01362
EC4L4000
INSPECTION
EC4L4101
CDI magneto
1. Inspect:
Rotor inner surface a
Stator outer surface b
Damage → Inspect the crankshaft
runout and crankshaft bearing.
If necessary, replace CDI magneto and/
or stator.
EC4L4200
Woodruff key
1. Inspect:
Woodruff key 1
Damage → Replace.
Starter clutch
1. Check:
Starter clutch
Damage/wear → Replace.
2. Check:
Idle gear
Starter clutch gear
Pitting/burrs/chips/roughness/wear →
Replace the defective parts.

4 - 59
ENG

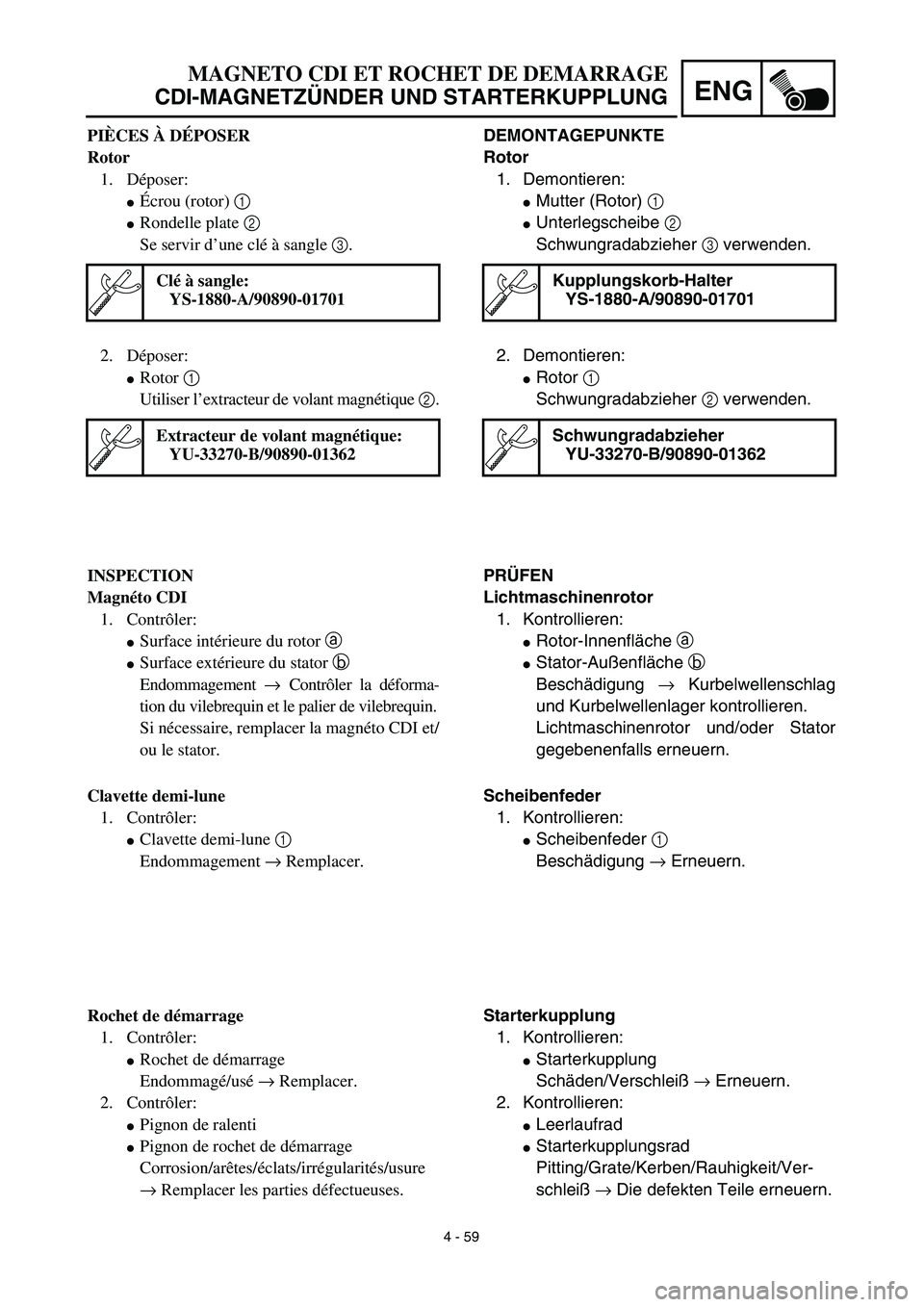

DEMONTAGEPUNKTE
Rotor
1. Demontieren:
Mutter (Rotor) 1
Unterlegscheibe 2
Schwungradabzieher 3 verwenden.
Kupplungskorb-Halter
YS-1880-A/90890-01701
2. Demontieren:
Rotor 1
Schwungradabzieher 2 verwenden.
Schwungradabzieher
YU-33270-B/90890-01362
PRÜFEN
Lichtmaschinenrotor
1. Kontrollieren:
Rotor-Innenfläche a
Stator-Außenfläche b
Beschädigung → Kurbelwellenschlag
und Kurbelwellenlager kontrollieren.
Lichtmaschinenrotor und/oder Stator
gegebenenfalls erneuern.
Scheibenfeder
1. Kontrollieren:
Scheibenfeder 1
Beschädigung → Erneuern.
Starterkupplung
1. Kontrollieren:
Starterkupplung
Schäden/Verschleiß → Erneuern.
2. Kontrollieren:
Leerlaufrad
Starterkupplungsrad
Pitting/Grate/Kerben/Rauhigkeit/Ver-
schleiß → Die defekten Teile erneuern.
MAGNETO CDI ET ROCHET DE DEMARRAGE
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG
PIÈCES À DÉPOSER
Rotor
1. Déposer:
Écrou (rotor) 1
Rondelle plate 2
Se servir d’une clé à sangle 3.
Clé à sangle:
YS-1880-A/90890-01701
2. Déposer:
Rotor 1
Utiliser l’extracteur de volant magnétique 2.
Extracteur de volant magnétique:
YU-33270-B/90890-01362
INSPECTION
Magnéto CDI
1. Contrôler:
Surface intérieure du rotor a
Surface extérieure du stator b
Endommagement → Contrôler la déforma-
tion du vilebrequin et le palier de vilebrequin.
Si nécessaire, remplacer la magnéto CDI et/
ou le stator.
Clavette demi-lune
1. Contrôler:
Clavette demi-lune 1
Endommagement → Remplacer.
Rochet de démarrage
1. Contrôler:
Rochet de démarrage
Endommagé/usé → Remplacer.
2. Contrôler:
Pignon de ralenti
Pignon de rochet de démarrage
Corrosion/arêtes/éclats/irrégularités/usure
→ Remplacer les parties défectueuses.

4 - 60
ENGCDI MAGNETO AND STARTER CLUTCH
3. Check:
Starter clutch operation
Install the starter clutch drive gear 1 onto
the starter clutch 2 and hold the starter
clutch.
When turning the starter clutch drive gear
counterclockwise ı, the starter clutch and
the starter clutch drive gear should
engage. If the starter clutch drive gear and
starter clutch do not engage, the starter
clutch is faulty and must be replaced.
When turning the starter clutch drive gear
clockwise Å, it should turn freely.
If the starter clutch drive gear does not
turn freely, the starter clutch is faulty and
must be replaced.
Å
ı
1
2
EC4L5000
ASSEMBLY AND INSTALLATION
CDI magneto
1. Install:
Stator 1
Bolt (stator)
Lead guide
Screw (lead guide) 2
Pickup coil 3
Bolt (pickup coil)
2. Install:
Stater idle gear 1
Plate 2
Bolt 3
Washer 4
NOTE:
Apply the engine oil on the starter idle gear
inner circumference.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)LT
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)LT
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)LT
4
1
2
3
ET R..7 Nm (0.7 m · kg, 5.1 ft · lb)

4 - 60
ENG
MAGNETO CDI ET ROCHET DE DEMARRAGE
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG

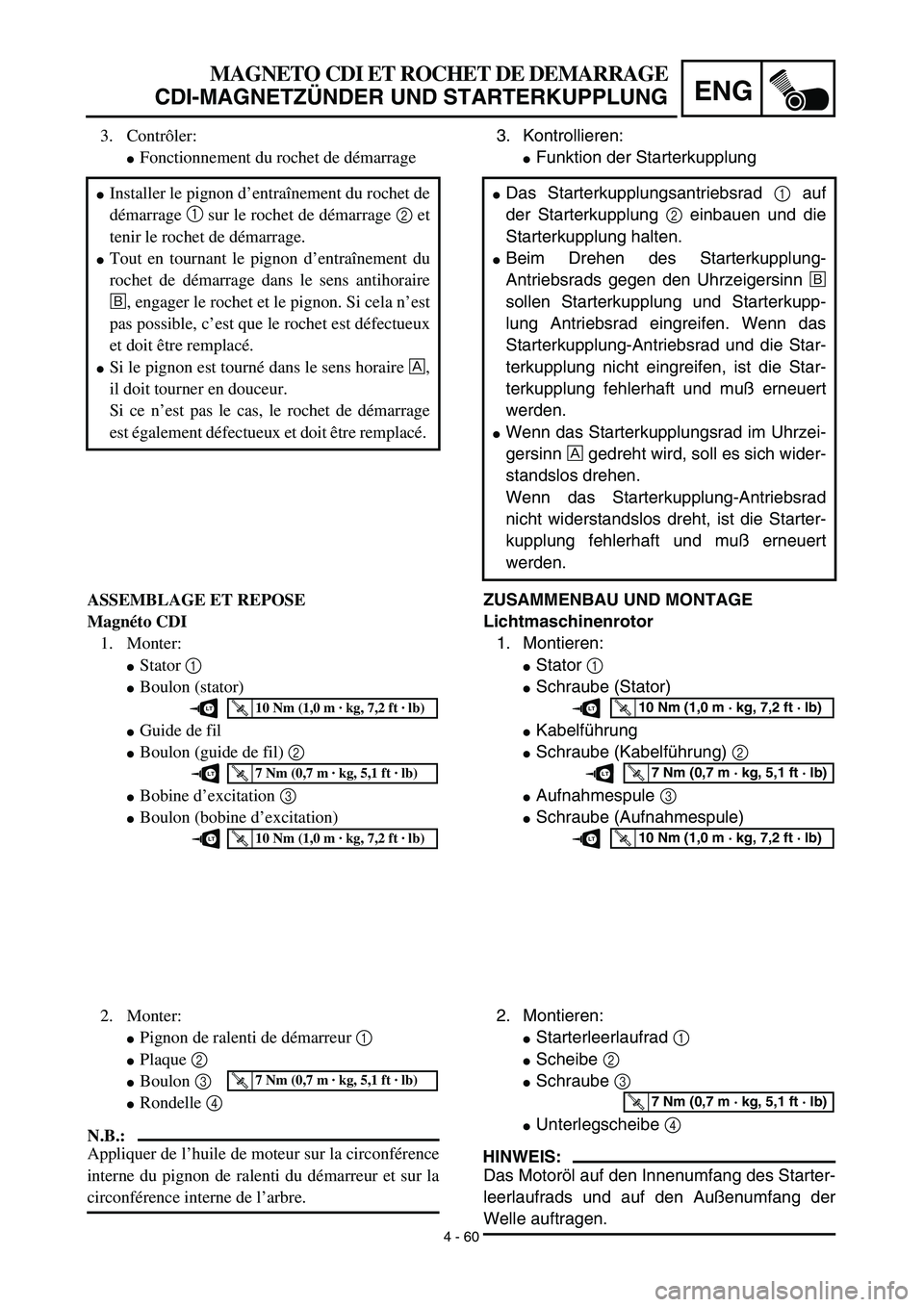

3. Kontrollieren:
Funktion der Starterkupplung
ZUSAMMENBAU UND MONTAGE
Lichtmaschinenrotor
1. Montieren:
Stator 1
Schraube (Stator)
Kabelführung
Schraube (Kabelführung) 2
Aufnahmespule 3
Schraube (Aufnahmespule)
Das Starterkupplungsantriebsrad 1 auf
der Starterkupplung 2 einbauen und die
Starterkupplung halten.
Beim Drehen des Starterkupplung-
Antriebsrads gegen den Uhrzeigersinn ı
sollen Starterkupplung und Starterkupp-
lung Antriebsrad eingreifen. Wenn das
Starterkupplung-Antriebsrad und die Star-
terkupplung nicht eingreifen, ist die Star-
terkupplung fehlerhaft und muß erneuert
werden.
Wenn das Starterkupplungsrad im Uhrzei-
gersinn Å gedreht wird, soll es sich wider-
standslos drehen.
Wenn das Starterkupplung-Antriebsrad
nicht widerstandslos dreht, ist die Starter-
kupplung fehlerhaft und muß erneuert
werden.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)LT
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
2. Montieren:
Starterleerlaufrad 1
Scheibe 2
Schraube 3
Unterlegscheibe 4
HINWEIS:
Das Motoröl auf den Innenumfang des Starter-
leerlaufrads und auf den Außenumfang der
Welle auftragen.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Contrôler:
Fonctionnement du rochet de démarrage
ASSEMBLAGE ET REPOSE
Magnéto CDI
1. Monter:
Stator 1
Boulon (stator)
Guide de fil
Boulon (guide de fil) 2
Bobine d’excitation 3
Boulon (bobine d’excitation)
Installer le pignon d’entraînement du rochet de
démarrage 1 sur le rochet de démarrage 2 et
tenir le rochet de démarrage.
Tout en tournant le pignon d’entraînement du
rochet de démarrage dans le sens antihoraire
ı, engager le rochet et le pignon. Si cela n’est
pas possible, c’est que le rochet est défectueux
et doit être remplacé.
Si le pignon est tourné dans le sens horaire Å,
il doit tourner en douceur.
Si ce n’est pas le cas, le rochet de démarrage
est également défectueux et doit être remplacé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)LT
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)LT
2. Monter:
Pignon de ralenti de démarreur 1
Plaque 2
Boulon 3
Rondelle 4
N.B.:
Appliquer de l’huile de moteur sur la circonférence
interne du pignon de ralenti du démarreur et sur la
circonférence interne de l’arbre.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

4 - 61
ENG

3. Install the starter clutch
1
on the rotor
2
.
NOTE:


Install the starter clutch with its plate portion
a
facing the rotor.

Insert the plate portion of the starter clutch
so that it is flush with the surface of contact
b
with the rotor.
12 b
a

4. Tighten:

Bolt (starter clutch)
NOTE:

Caulk
a
the end of the starter clutch holding
bolt near its outer diameter to serve as a stop-
per.
a
T R..30 Nm (3.0 m · kg, 22 ft · lb)

5. Install:

Starter wheel gear
1


Woodruff key
2


Rotor
3

NOTE:


Clean the tapered portion of the crankshaft
and the magneto hub.

When installing the magneto rotor, make
sure the woodruff key is properly seated in
the key way of the crankshaft.

Apply the engine oil on the starter wheel
gear inner circumference.
6. Tighten:

Nut (magneto)
1

NOTE:

Tighten the nut (magneto)
1
while holding the
magneto
2
with a sheave holder
3
.
Sheave holder:
YS-1880-A/90890-01701
2
1
3
E
T R..80 Nm (8.0 m · kg, 58 ft · lb)

CDI MAGNETO AND STARTER CLUTCH

4 - 61
ENG

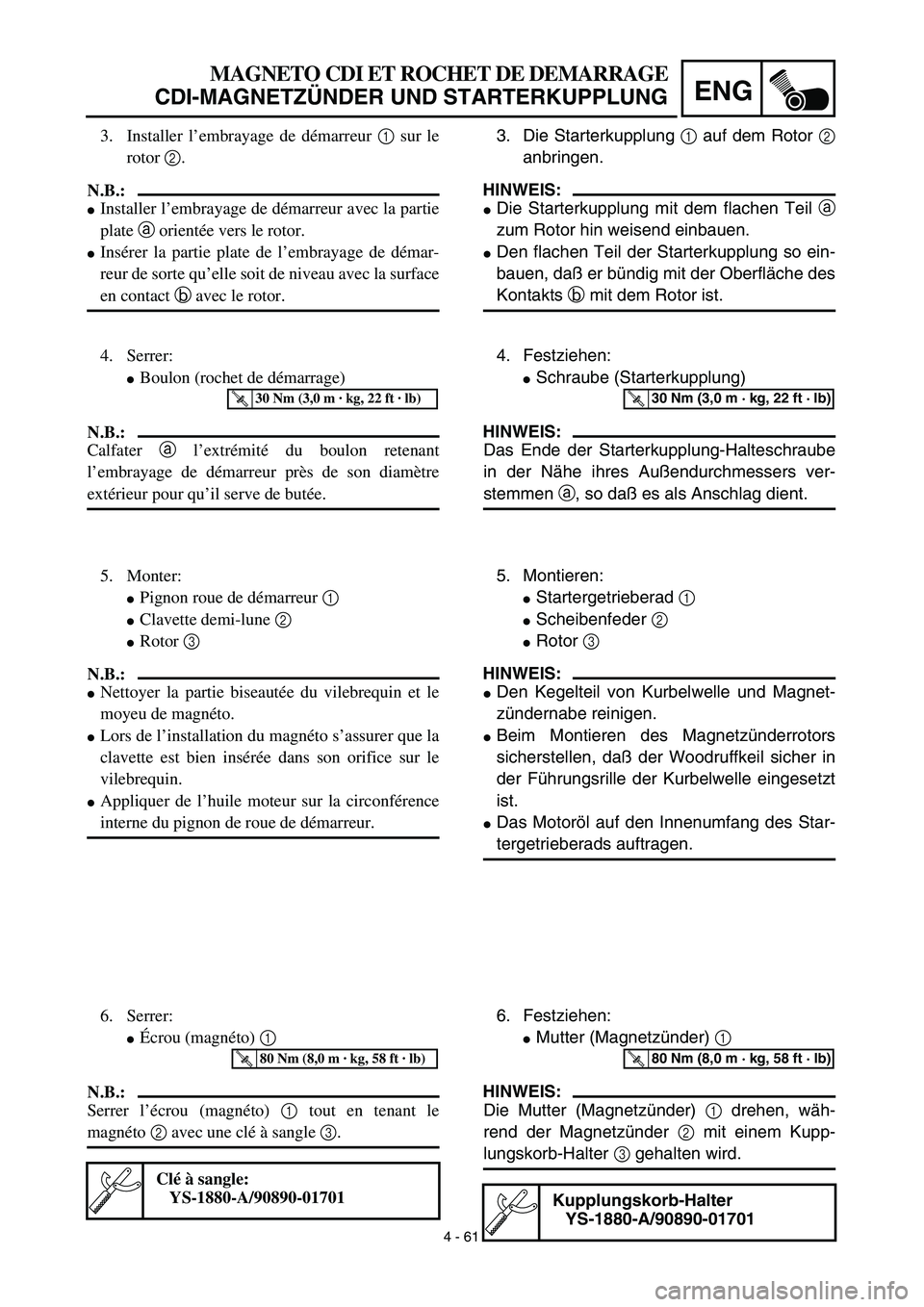

3. Die Starterkupplung
1
auf dem Rotor
2
anbringen.
HINWEIS:


Die Starterkupplung mit dem flachen Teil
a
zum Rotor hin weisend einbauen.

Den flachen Teil der Starterkupplung so ein-
bauen, daß er bündig mit der Oberfläche des
Kontakts
b
mit dem Rotor ist.
4. Festziehen:

Schraube (Starterkupplung)
HINWEIS:

Das Ende der Starterkupplung-Halteschraube
in der Nähe ihres Außendurchmessers ver-
stemmen
a
, so daß es als Anschlag dient.
T R..30 Nm (3,0 m · kg, 22 ft · lb)

5. Montieren:

Startergetrieberad
1


Scheibenfeder
2

Rotor
3

HINWEIS:


Den Kegelteil von Kurbelwelle und Magnet-
zündernabe reinigen.

Beim Montieren des Magnetzünderrotors
sicherstellen, daß der Woodruffkeil sicher in
der Führungsrille der Kurbelwelle eingesetzt
ist.

Das Motoröl auf den Innenumfang des Star-
tergetrieberads auftragen.
6. Festziehen:

Mutter (Magnetzünder)
1

HINWEIS:

Die Mutter (Magnetzünder)
1
drehen, wäh-
rend der Magnetzünder
2
mit einem Kupp-
lungskorb-Halter
3
gehalten wird.
Kupplungskorb-Halter
YS-1880-A/90890-01701
T R..80 Nm (8,0 m · kg, 58 ft · lb)

MAGNETO CDI ET ROCHET DE DEMARRAGE
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG
3. Installer l’embrayage de démarreur
1
sur le
rotor
2
.
N.B.:


Installer l’embrayage de démarreur avec la partie
plate
a
orientée vers le rotor.

Insérer la partie plate de l’embrayage de démar-
reur de sorte qu’elle soit de niveau avec la surface
en contact
b
avec le rotor.
4. Serrer:

Boulon (rochet de démarrage)
N.B.:

Calfater
a
l’extrémité du boulon retenant
l’embrayage de démarreur près de son diamètre
extérieur pour qu’il serve de butée.
T R..30 Nm (3,0 m · kg, 22 ft · lb)

5. Monter:

Pignon roue de démarreur
1


Clavette demi-lune
2

Rotor
3

N.B.:


Nettoyer la partie biseautée du vilebrequin et le
moyeu de magnéto.

Lors de l’installation du magnéto s’assurer que la
clavette est bien insérée dans son orifice sur le
vilebrequin.

Appliquer de l’huile moteur sur la circonférence
interne du pignon de roue de démarreur.
6. Serrer:

Écrou (magnéto)
1

N.B.:

Serrer l’écrou (magnéto)
1
tout en tenant le
magnéto
2
avec une clé à sangle
3
.
Clé à sangle:
YS-1880-A/90890-01701
T R..80 Nm (8,0 m · kg, 58 ft · lb)

4 - 62
ENG

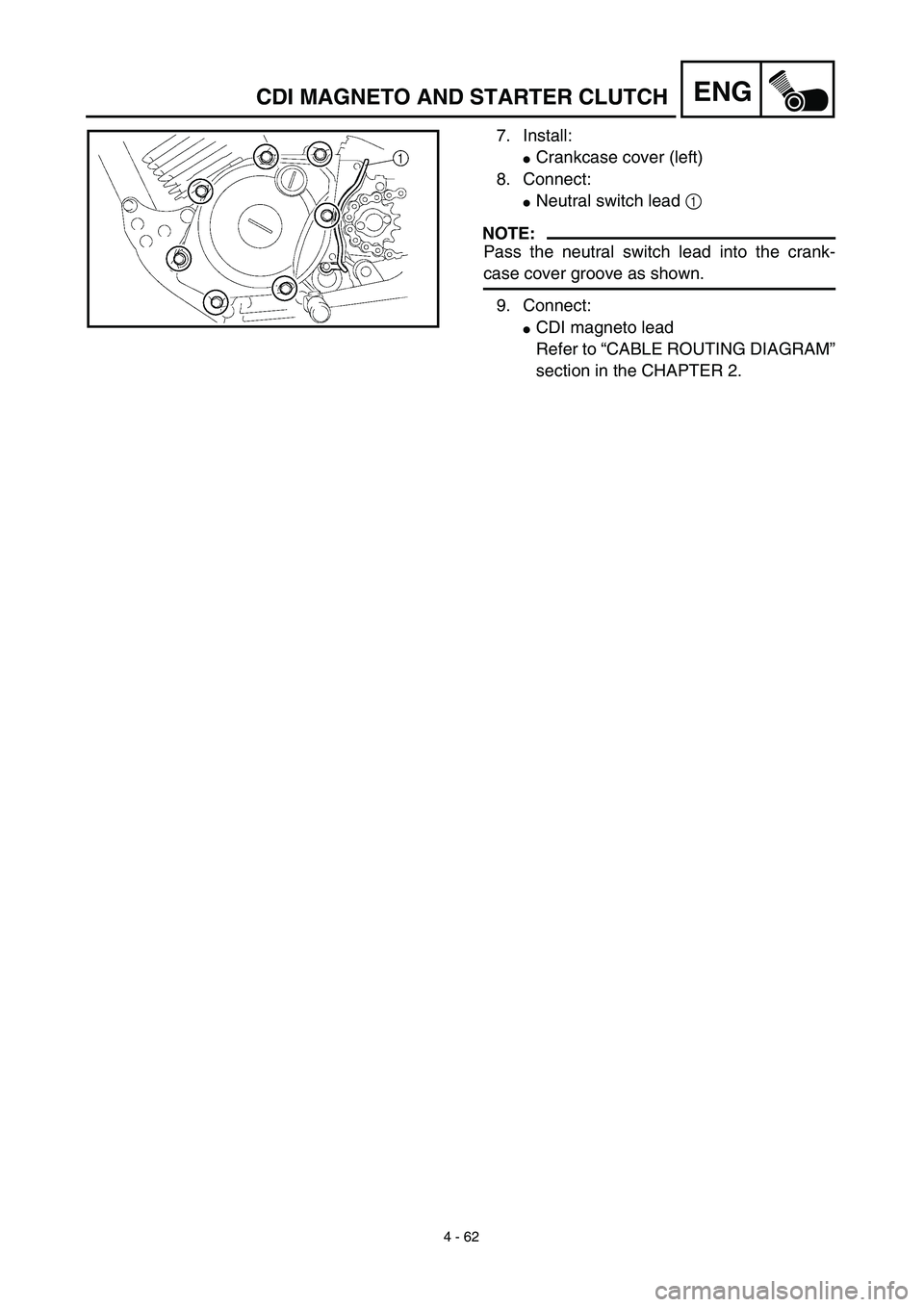

7. Install:

Crankcase cover (left)
8. Connect:

Neutral switch lead
1

NOTE:

Pass the neutral switch lead into the crank-
case cover groove as shown.
9. Connect:

CDI magneto lead
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
CDI MAGNETO AND STARTER CLUTCH
