2003 YAMAHA TTR125 Owners Manual

INSP

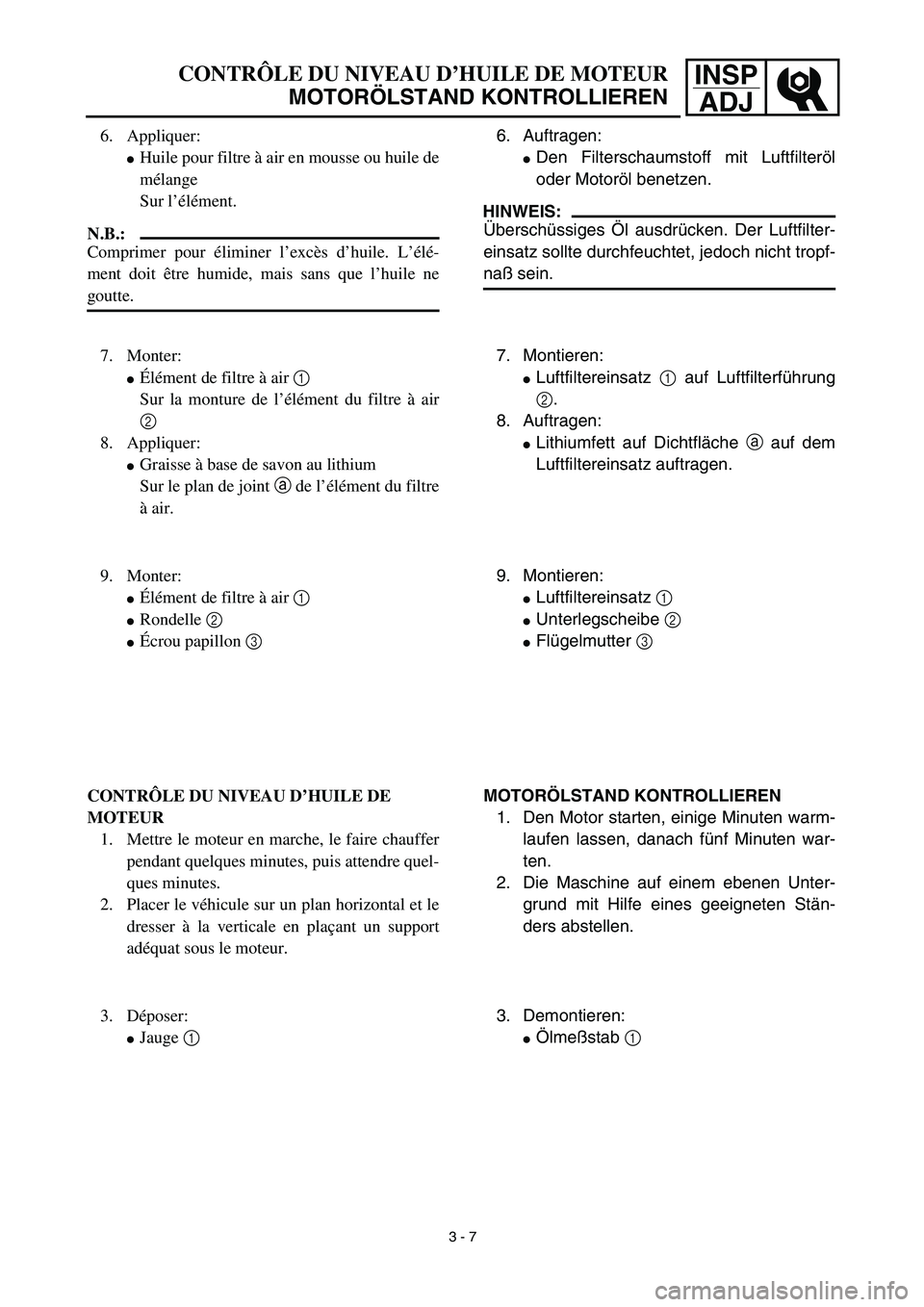

ADJCONTRÔLE DU NIVEAU D’HUILE DE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
6. Auftragen:
Den Filterschaumstoff mit Luftfilteröl
oder Motoröl benetzen.
HINWEIS:
Überschüssiges Öl ausdrücken. Der Luftfilter-
einsatz sollte durchfeuchtet, jedoch nicht tropf-
naß sein.
7. Montieren:
Luftfiltereinsatz 1 auf Luftfilterführung
2.
8. Auftragen:
Lithiumfett auf Dichtfläche a auf dem
Luftfiltereinsatz auftragen.
9. Montieren:
Luftfiltereinsatz 1
Unterlegscheibe 2
Flügelmutter 3
MOTORÖLSTAND KONTROLLIEREN
1. Den Motor starten, einige Minuten warm-
laufen lassen, danach fünf Minuten war-
ten.
2. Die Maschine auf einem ebenen Unter-
grund mit Hilfe eines geeigneten Stän-
ders abstellen.
3. Demontieren:
Ölmeßstab 1 6. Appliquer:
Huile pour filtre à air en mousse ou huile de
mélange
Sur l’élément.
N.B.:
Comprimer pour éliminer l’excès d’huile. L’élé-
ment doit être humide, mais sans que l’huile ne
goutte.
7. Monter:
Élément de filtre à air 1
Sur la monture de l’élément du filtre à air
2
8. Appliquer:
Graisse à base de savon au lithium
Sur le plan de joint a de l’élément du filtre
à air.
9. Monter:
Élément de filtre à air 1
Rondelle 2
Écrou papillon 3
CONTRÔLE DU NIVEAU D’HUILE DE
MOTEUR
1. Mettre le moteur en marche, le faire chauffer
pendant quelques minutes, puis attendre quel-
ques minutes.
2. Placer le véhicule sur un plan horizontal et le
dresser à la verticale en plaçant un support
adéquat sous le moteur.
3. Déposer:
Jauge 1
3 - 7

3 - 8
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
4. Check:
Oil level
Oil level should be between maximum
a and minimum b marks.
Oil level is low → Add oil to proper
level.
NOTE:
When inspecting the oil level, do not screw the
dipstick into the oil tank. Insert the gauge
lightly.
(For USA and CDN)
CAUTION:
Do not add any chemical additives.
Engine oil also lubricates the clutch and
additives could cause clutch slippage.
Do not allow foreign material to enter the
crankcase.
Recommended oil:
At –10 ˚C (10 ˚F) or higher Å:
Yamalube 4 (10W-30) or SAE
10W-30 type SE motor oil
At 5 ˚C (40 ˚F) or higher ı:
Yamalube 4 (20W-40) or SAE
20W-40 type SE motor oil
(Except for USA and CDN)
CAUTION:
Do not add any chemical additives or use
oils with a grade of CD a or higher.
Do not use oils labeled “ENERGY CON-
SERVING II” b or higher. Engine oil also
lubricates the clutch and additives could
cause clutch slippage.
Do not allow foreign materials to enter the
crankcase.
Recommended oil:
Refer to the following chart for
selection of oils which are suited
to the atmospheric temperatures.
Recommended engine oil classi-
fication:
API STANDARD:
API “SE” or higher grade
(Designed primarily for motor-
cycles)

INSP

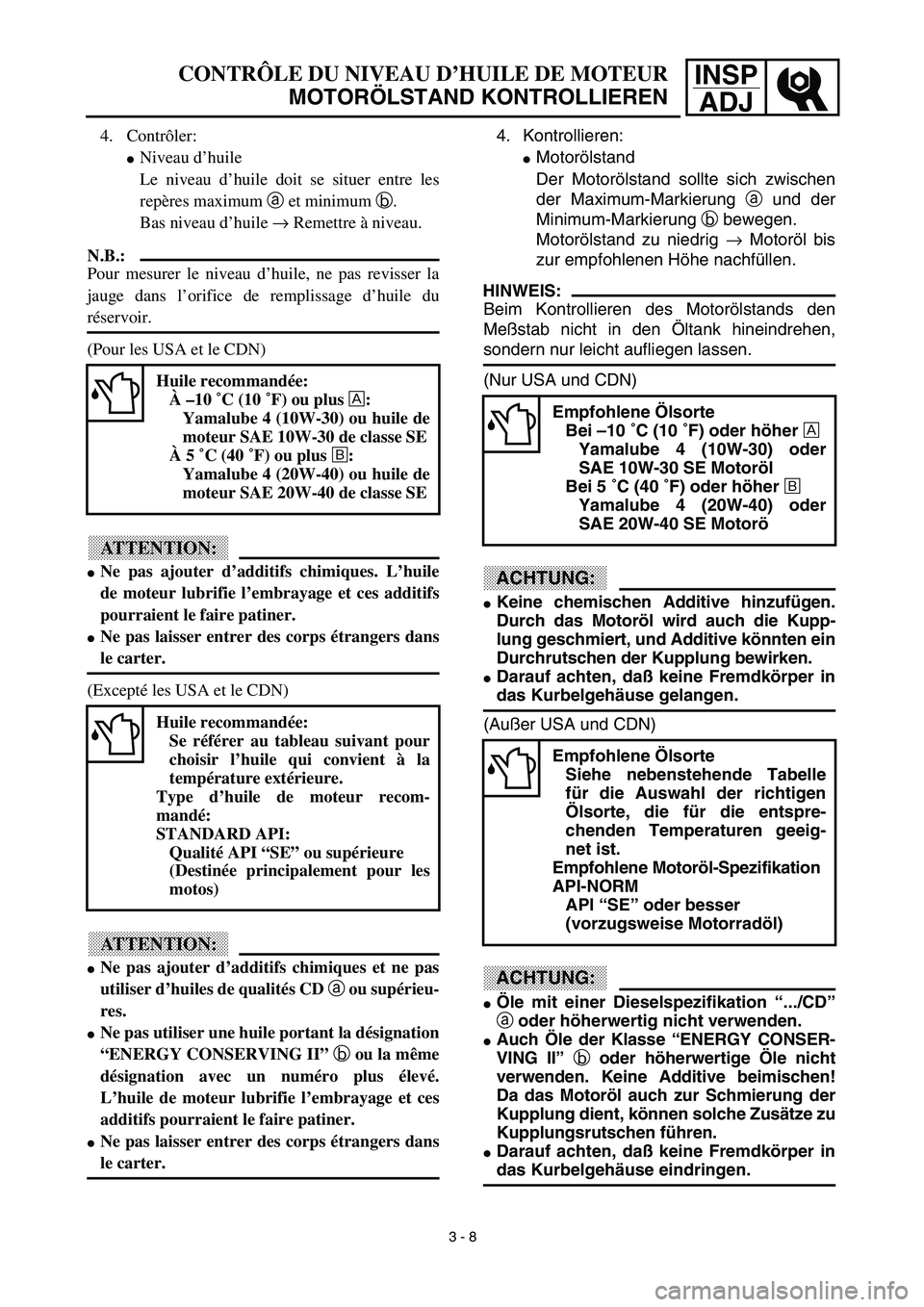

ADJCONTRÔLE DU NIVEAU D’HUILE DE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
4. Kontrollieren:
Motorölstand
Der Motorölstand sollte sich zwischen
der Maximum-Markierung a und der
Minimum-Markierung b bewegen.
Motorölstand zu niedrig → Motoröl bis
zur empfohlenen Höhe nachfüllen.
HINWEIS:
Beim Kontrollieren des Motorölstands den
Meßstab nicht in den Öltank hineindrehen,
sondern nur leicht aufliegen lassen.
(Nur USA und CDN)
ACHTUNG:
Keine chemischen Additive hinzufügen.
Durch das Motoröl wird auch die Kupp-
lung geschmiert, und Additive könnten ein
Durchrutschen der Kupplung bewirken.
Darauf achten, daß keine Fremdkörper in
das Kurbelgehäuse gelangen.
(Außer USA und CDN)
ACHTUNG:
Öle mit einer Dieselspezifikation “.../CD”
a oder höherwertig nicht verwenden.
Auch Öle der Klasse “ENERGY CONSER-
VING II” b oder höherwertige Öle nicht
verwenden. Keine Additive beimischen!
Da das Motoröl auch zur Schmierung der
Kupplung dient, können solche Zusätze zu
Kupplungsrutschen führen.
Darauf achten, daß keine Fremdkörper in
das Kurbelgehäuse eindringen.
Empfohlene Ölsorte
Bei –10 ˚C (10 ˚F) oder höher Å
Yamalube 4 (10W-30) oder
SAE 10W-30 SE Motoröl
Bei 5 ˚C (40 ˚F) oder höher ı
Yamalube 4 (20W-40) oder
SAE 20W-40 SE Motorö
Empfohlene Ölsorte
Siehe nebenstehende Tabelle
für die Auswahl der richtigen
Ölsorte, die für die entspre-
chenden Temperaturen geeig-
net ist.
Empfohlene Motoröl-Spezifikation
API-NORM
API “SE” oder besser
(vorzugsweise Motorradöl)
4. Contrôler:
Niveau d’huile
Le niveau d’huile doit se situer entre les
repères maximum a et minimum b.
Bas niveau d’huile → Remettre à niveau.
N.B.:
Pour mesurer le niveau d’huile, ne pas revisser la
jauge dans l’orifice de remplissage d’huile du
réservoir.
(Pour les USA et le CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques. L’huile
de moteur lubrifie l’embrayage et ces additifs
pourraient le faire patiner.
Ne pas laisser entrer des corps étrangers dans
le carter.
(Excepté les USA et le CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques et ne pas
utiliser d’huiles de qualités CD a ou supérieu-
res.
Ne pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” b ou la même
désignation avec un numéro plus élevé.
L’huile de moteur lubrifie l’embrayage et ces
additifs pourraient le faire patiner.
Ne pas laisser entrer des corps étrangers dans
le carter.
Huile recommandée:
À –10 ˚C (10 ˚F) ou plus Å:
Yamalube 4 (10W-30) ou huile de
moteur SAE 10W-30 de classe SE
À 5 ˚C (40 ˚F) ou plus ı:
Yamalube 4 (20W-40) ou huile de
moteur SAE 20W-40 de classe SE
Huile recommandée:
Se référer au tableau suivant pour
choisir l’huile qui convient à la
température extérieure.
Type d’huile de moteur recom-
mandé:
STANDARD API:
Qualité API “SE” ou supérieure
(Destinée principalement pour les
motos)
3 - 8

3 - 9
INSP
ADJ
ENGINE OIL REPLACEMENT
5. Install:
Dipstick
6. Start the engine and let it warm up for
several minutes.
7. Turn off the engine and inspect the oil
level once again.
NOTE:
Wait a few minutes until the oil settles before
inspecting the oil level.
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up for sev-
eral minutes and wait for five minute.
2. Place the machine on a level place and
hold it on upright position by placing the
suitable stand under the engine.
3. Place a suitable container under the
engine.
4. Remove:
Oil drain bolt 1
Dipstick 2
Drain the engine oil.
5. Install:
Copper washer
Oil drain bolt 1
New
T R..20 Nm (2.0 m · kg, 14 ft · lb)
6. Fill:
Engine oil
7. Check:
Oil leakage
8. Check:
Engine oil level
9. Install:
Dipstick 2
Oil capacity:
Periodic oil change:
1.0 L (0.88 Imp qt, 1.06 US qt)

INSP

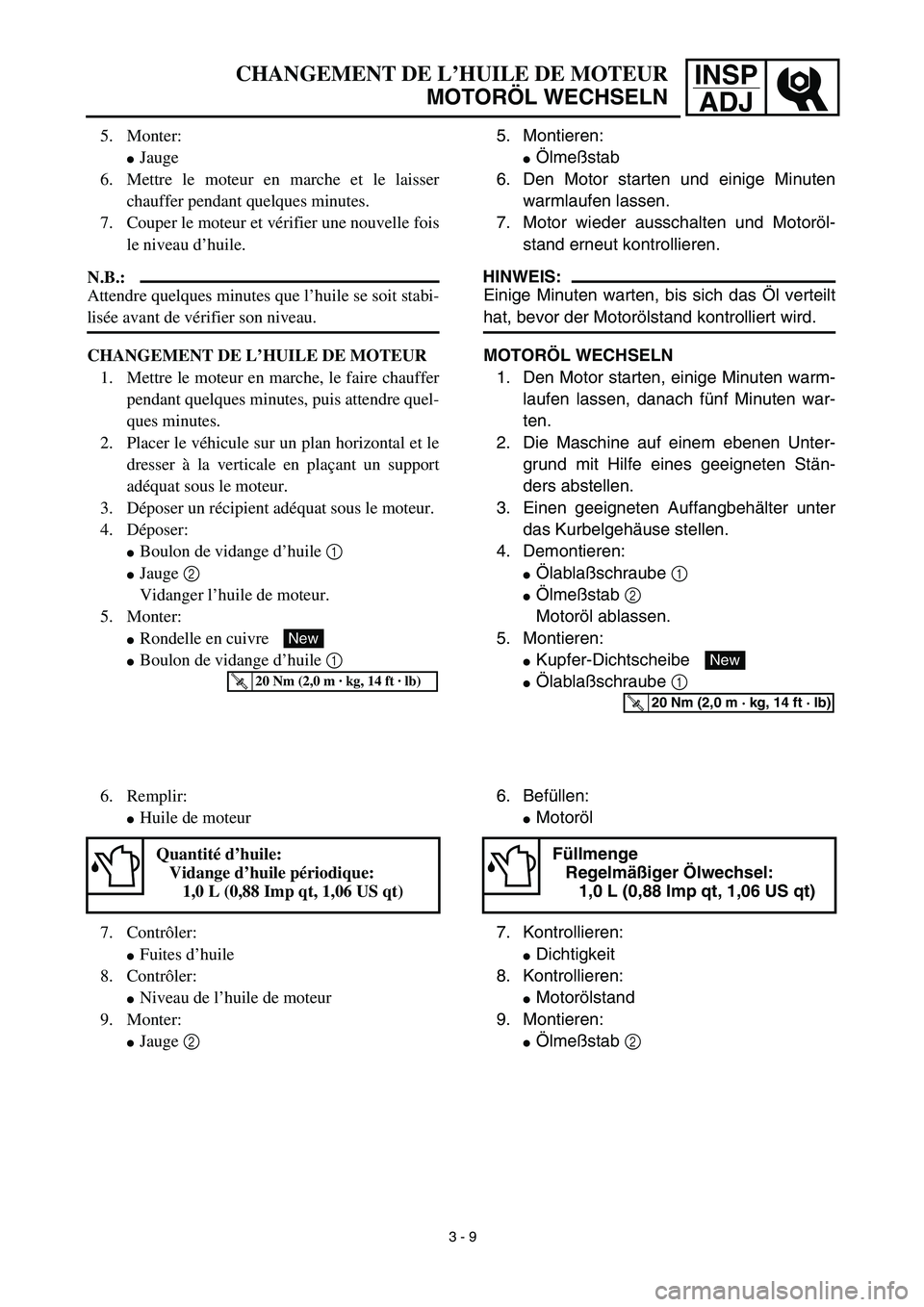

ADJCHANGEMENT DE L’HUILE DE MOTEUR
MOTORÖL WECHSELN
5. Montieren:
Ölmeßstab
6. Den Motor starten und einige Minuten
warmlaufen lassen.
7. Motor wieder ausschalten und Motoröl-
stand erneut kontrollieren.
HINWEIS:
Einige Minuten warten, bis sich das Öl verteilt
hat, bevor der Motorölstand kontrolliert wird.
MOTORÖL WECHSELN
1. Den Motor starten, einige Minuten warm-
laufen lassen, danach fünf Minuten war-
ten.
2. Die Maschine auf einem ebenen Unter-
grund mit Hilfe eines geeigneten Stän-
ders abstellen.
3. Einen geeigneten Auffangbehälter unter
das Kurbelgehäuse stellen.
4. Demontieren:
Ölablaßschraube 1
Ölmeßstab 2
Motoröl ablassen.
5. Montieren:
Kupfer-Dichtscheibe
Ölablaßschraube 1
New
T R..20 Nm (2,0 m · kg, 14 ft · lb)
6. Befüllen:
Motoröl
7. Kontrollieren:
Dichtigkeit
8. Kontrollieren:
Motorölstand
9. Montieren:
Ölmeßstab 2
Füllmenge
Regelmäßiger Ölwechsel:
1,0 L (0,88 Imp qt, 1,06 US qt)
5. Monter:
Jauge
6. Mettre le moteur en marche et le laisser
chauffer pendant quelques minutes.
7. Couper le moteur et vérifier une nouvelle fois
le niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se soit stabi-
lisée avant de vérifier son niveau.
CHANGEMENT DE L’HUILE DE MOTEUR
1. Mettre le moteur en marche, le faire chauffer
pendant quelques minutes, puis attendre quel-
ques minutes.
2. Placer le véhicule sur un plan horizontal et le
dresser à la verticale en plaçant un support
adéquat sous le moteur.
3. Déposer un récipient adéquat sous le moteur.
4. Déposer:
Boulon de vidange d’huile 1
Jauge 2
Vidanger l’huile de moteur.
5. Monter:
Rondelle en cuivre
Boulon de vidange d’huile 1
New
T R..20 Nm (2,0 m · kg, 14 ft · lb)
6. Remplir:
Huile de moteur
7. Contrôler:
Fuites d’huile
8. Contrôler:
Niveau de l’huile de moteur
9. Monter:
Jauge 2
Quantité d’huile:
Vidange d’huile périodique:
1,0 L (0,88 Imp qt, 1,06 US qt)
3 - 9

3 - 10
INSP
ADJOIL PRESSURE INSPECTION/PILOT AIR SCREW
ADJUSTMENT/ENGINE IDLING SPEED ADJUSTMENT
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure check bolt
1.
Start the engine and keep it idling until oil
starts to seep from the oil pressure check
bolt. If no oil comes out after one minute,
turn the engine off so it will not seize.
Check oil passages and oil pump for dam-
age or leakage.
Start the engine after solving the prob-
lem(s) and recheck the oil pressure.
Tighten the oil pressure check bolt.
T R..
Oil pressure check bolt:
7 Nm (0.7 m • kg, 5.1 ft • lb)
PILOT AIR SCREW ADJUSTMENT
1. Adjust:
Pilot air screw 1
Adjustment steps:
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot air screw has
been individually set at the factory. Before
adjusting the pilot air screw, turn it in fully
and count the number of turns. Record this
number as the factory-set number of turns
out.
Screw in the pilot air screw until it is lightly
seated.
Back out by the specified number of turns.
Pilot air screw:
2-1/2 ~ 3-1/2 turns out (example)
ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it
up.
2. Attach:
Inductive tachometer
To spark plug lead.
3. Adjust:
Engine idling speed

INSP
ADJ

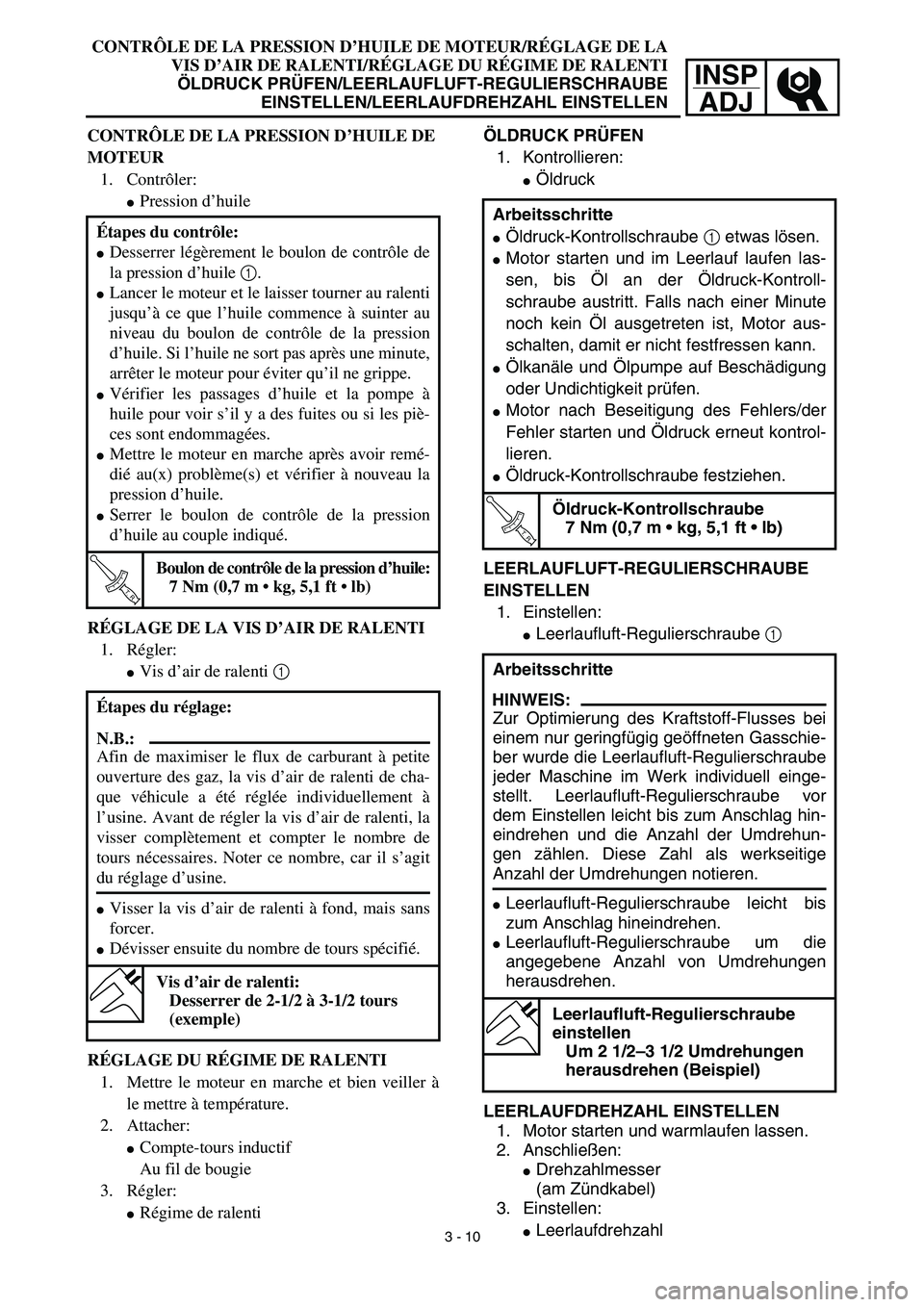

CONTRÔLE DE LA PRESSION D’HUILE DE MOTEUR/RÉGLAGE DE LA
VIS D’AIR DE RALENTI/RÉGLAGE DU RÉGIME DE RALENTI
ÖLDRUCK PRÜFEN/LEERLAUFLUFT-REGULIERSCHRAUBE
EINSTELLEN/LEERLAUFDREHZAHL EINSTELLEN
ÖLDRUCK PRÜFEN
1. Kontrollieren:
Öldruck
LEERLAUFLUFT-REGULIERSCHRAUBE
EINSTELLEN
1. Einstellen:
Leerlaufluft-Regulierschraube 1
LEERLAUFDREHZAHL EINSTELLEN
1. Motor starten und warmlaufen lassen.
2. Anschließen:
Drehzahlmesser
(am Zündkabel)
3. Einstellen:
Leerlaufdrehzahl Arbeitsschritte
Öldruck-Kontrollschraube 1 etwas lösen.
Motor starten und im Leerlauf laufen las-
sen, bis Öl an der Öldruck-Kontroll-
schraube austritt. Falls nach einer Minute
noch kein Öl ausgetreten ist, Motor aus-
schalten, damit er nicht festfressen kann.
Ölkanäle und Ölpumpe auf Beschädigung
oder Undichtigkeit prüfen.
Motor nach Beseitigung des Fehlers/der
Fehler starten und Öldruck erneut kontrol-
lieren.
Öldruck-Kontrollschraube festziehen.
T R..
Öldruck-Kontrollschraube
7 Nm (0,7 m • kg, 5,1 ft • lb)
Arbeitsschritte
HINWEIS:
Zur Optimierung des Kraftstoff-Flusses bei
einem nur geringfügig geöffneten Gasschie-
ber wurde die Leerlaufluft-Regulierschraube
jeder Maschine im Werk individuell einge-
stellt. Leerlaufluft-Regulierschraube vor
dem Einstellen leicht bis zum Anschlag hin-
eindrehen und die Anzahl der Umdrehun-
gen zählen. Diese Zahl als werkseitige
Anzahl der Umdrehungen notieren.
Leerlaufluft-Regulierschraube leicht bis
zum Anschlag hineindrehen.
Leerlaufluft-Regulierschraube um die
angegebene Anzahl von Umdrehungen
herausdrehen.
Leerlaufluft-Regulierschraube
einstellen
Um 2 1/2–3 1/2 Umdrehungen
herausdrehen (Beispiel)
CONTRÔLE DE LA PRESSION D’HUILE DE
MOTEUR
1. Contrôler:
Pression d’huile
RÉGLAGE DE LA VIS D’AIR DE RALENTI
1. Régler:
Vis d’air de ralenti 1
RÉGLAGE DU RÉGIME DE RALENTI
1. Mettre le moteur en marche et bien veiller à
le mettre à température.
2. Attacher:
Compte-tours inductif
Au fil de bougie
3. Régler:
Régime de ralenti Étapes du contrôle:
Desserrer légèrement le boulon de contrôle de
la pression d’huile 1.
Lancer le moteur et le laisser tourner au ralenti
jusqu’à ce que l’huile commence à suinter au
niveau du boulon de contrôle de la pression
d’huile. Si l’huile ne sort pas après une minute,
arrêter le moteur pour éviter qu’il ne grippe.
Vérifier les passages d’huile et la pompe à
huile pour voir s’il y a des fuites ou si les piè-
ces sont endommagées.
Mettre le moteur en marche après avoir remé-
dié au(x) problème(s) et vérifier à nouveau la
pression d’huile.
Serrer le boulon de contrôle de la pression
d’huile au couple indiqué.
T R..
Boulon de contrôle de la pression d’huile:
7 Nm (0,7 m • kg, 5,1 ft • lb)
Étapes du réglage:
N.B.:
Afin de maximiser le flux de carburant à petite
ouverture des gaz, la vis d’air de ralenti de cha-
que véhicule a été réglée individuellement à
l’usine. Avant de régler la vis d’air de ralenti, la
visser complètement et compter le nombre de
tours nécessaires. Noter ce nombre, car il s’agit
du réglage d’usine.
Visser la vis d’air de ralenti à fond, mais sans
forcer.
Dévisser ensuite du nombre de tours spécifié.
Vis d’air de ralenti:
Desserrer de 2-1/2 à 3-1/2 tours
(exemple)
3 - 10

3 - 11
INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
VALVE CLEARANCE INSPECTION AND
ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4. Adjustment steps:
Adjust the pilot air screw.
Refer to “PILOT AIR SCREW ADJUST-
MENT” section.
Turn the throttle stop screw 1 until the
specified engine idling speed.
To increase idling speed →
Turn the throttle stop screw 1 in a.
To decrease idling speed →
Turn the throttle stop screw 1 out b.
Inductive tachometer:
YU-8036-B/90890-03113
Engine idling speed:
1,300 ~ 1,500 r/min
2. Remove:
Spark plug
Intake tappet cover 1
Exhaust tappet cover 2
O-ring
3. Remove:
Timing mark accessing screw 1
Crankshaft end accessing screw 2
O-ring
