2003 YAMAHA TTR125 Owners Manual

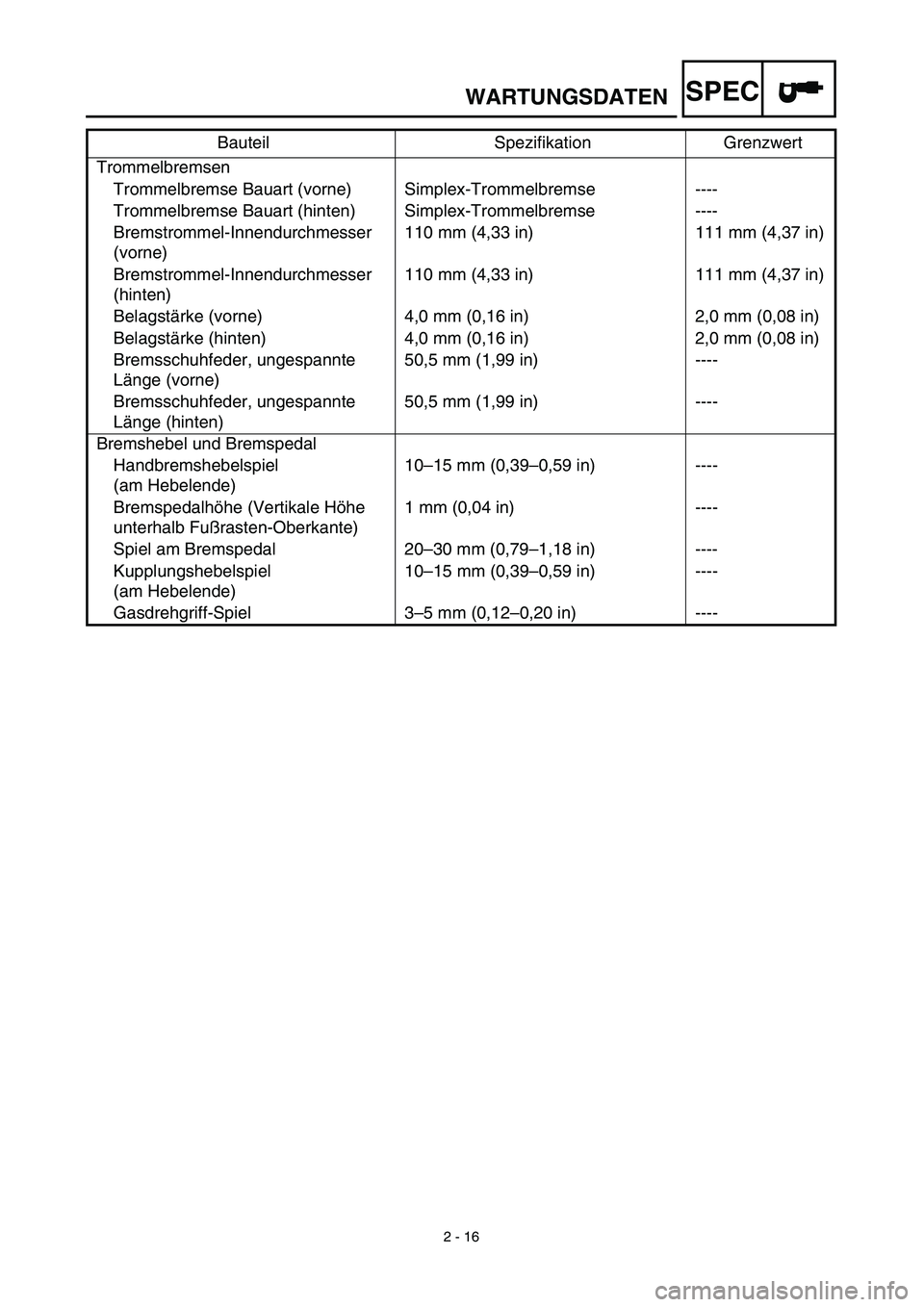

SPEC
2 - 16
WARTUNGSDATEN
Trommelbremsen
Trommelbremse Bauart (vorne) Simplex-Trommelbremse ----
Trommelbremse Bauart (hinten) Simplex-Trommelbremse ----
Bremstrommel-Innendurchmesser
(vorne)110 mm (4,33 in) 111 mm (4,37 in)
Bremstrommel-Innendurchmesser
(hinten)110 mm (4,33 in) 111 mm (4,37 in)
Belagstärke (vorne) 4,0 mm (0,16 in) 2,0 mm (0,08 in)
Belagstärke (hinten) 4,0 mm (0,16 in) 2,0 mm (0,08 in)
Bremsschuhfeder, ungespannte
Länge (vorne)50,5 mm (1,99 in) ----
Bremsschuhfeder, ungespannte
Länge (hinten)50,5 mm (1,99 in) ----
Bremshebel und Bremspedal
Handbremshebelspiel
(am Hebelende)10–15 mm (0,39–0,59 in) ----
Bremspedalhöhe (Vertikale Höhe
unterhalb Fußrasten-Oberkante)1 mm (0,04 in) ----
Spiel am Bremspedal 20–30 mm (0,79–1,18 in) ----
Kupplungshebelspiel
(am Hebelende)10–15 mm (0,39–0,59 in) ----
Gasdrehgriff-Spiel 3–5 mm (0,12–0,20 in) ---- Bauteil Spezifikation Grenzwert

SPEC
2 - 17

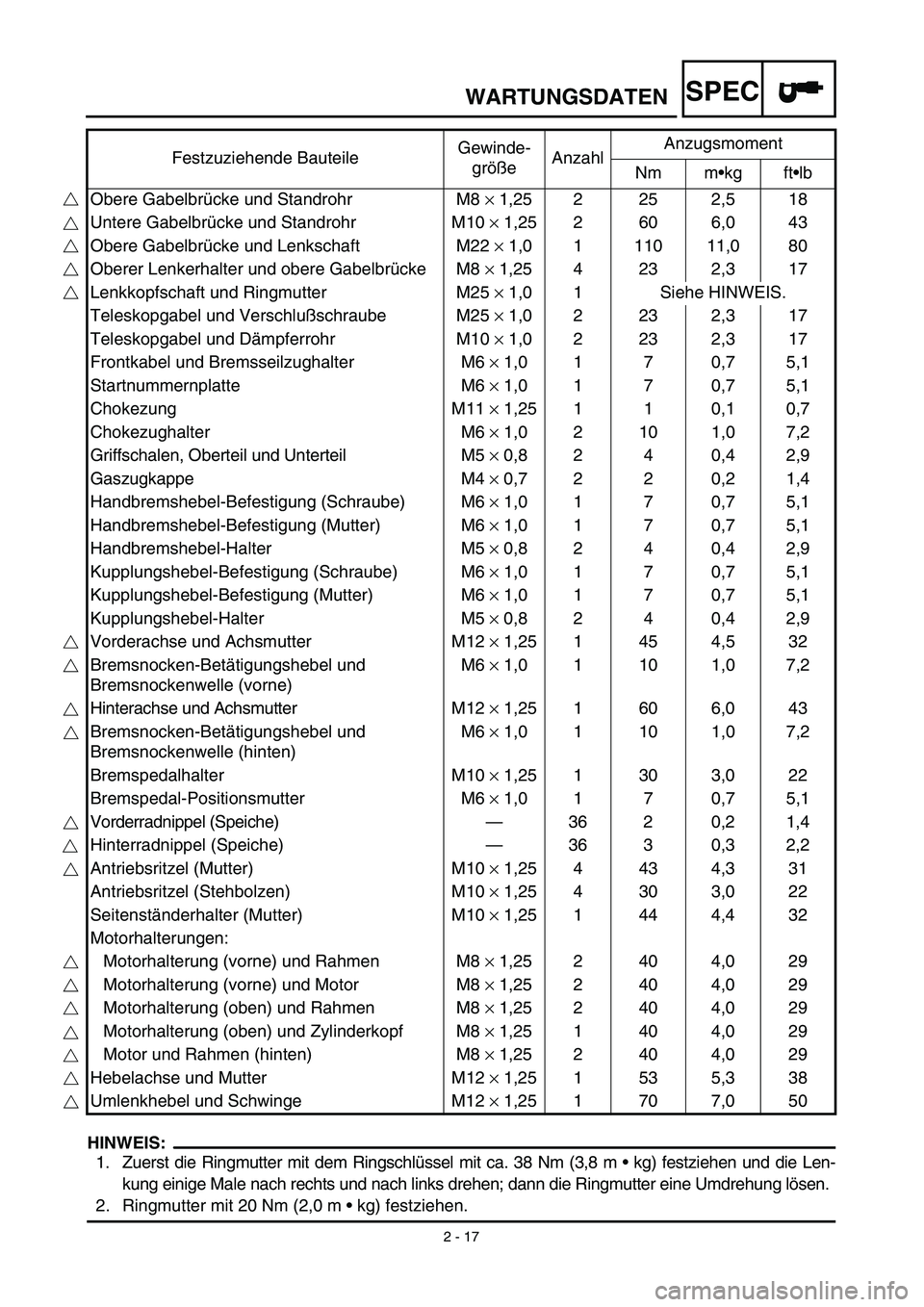

WARTUNGSDATEN
HINWEIS:
1. Zuerst die Ringmutter mit dem Ringschlüssel mit ca. 38 Nm (3,8 m • kg) festziehen und die Len-
kung einige Male nach rechts und nach links drehen; dann die Ringmutter eine Umdrehung lösen.
2. Ringmutter mit 20 Nm (2,0 m • kg) festziehen. Festzuziehende BauteileGewinde-
größeAnzahlAnzugsmoment
Nm m•kg ft•lb
Obere Gabelbrücke und Standrohr M8 × 1,25 2 25 2,5 18
Untere Gabelbrücke und Standrohr M10 × 1,25 2 60 6,0 43
Obere Gabelbrücke und Lenkschaft M22 × 1,0 1 110 11,0 80
Oberer Lenkerhalter und obere Gabelbrücke M8 × 1,25 4 23 2,3 17
Lenkkopfschaft und Ringmutter M25 × 1,0 1 Siehe HINWEIS.
Teleskopgabel und Verschlußschraube M25 × 1,0 2 23 2,3 17
Teleskopgabel und Dämpferrohr M10 × 1,0 2 23 2,3 17
Frontkabel und Bremsseilzughalter M6 × 1,0 1 7 0,7 5,1
Startnummernplatte M6 × 1,0 1 7 0,7 5,1
Chokezung M11 × 1,25 1 1 0,1 0,7
Chokezughalter M6 × 1,0 2 10 1,0 7,2
Griffschalen, Oberteil und Unterteil M5 × 0,8 2 4 0,4 2,9
Gaszugkappe M4 × 0,7 2 2 0,2 1,4
Handbremshebel-Befestigung (Schraube) M6 × 1,0 1 7 0,7 5,1
Handbremshebel-Befestigung (Mutter) M6 × 1,0 1 7 0,7 5,1
Handbremshebel-Halter M5 × 0,8 2 4 0,4 2,9
Kupplungshebel-Befestigung (Schraube) M6 × 1,0 1 7 0,7 5,1
Kupplungshebel-Befestigung (Mutter) M6 × 1,0 1 7 0,7 5,1
Kupplungshebel-Halter M5 × 0,8 2 4 0,4 2,9
Vorderachse und Achsmutter M12 × 1,25 1 45 4,5 32
Bremsnocken-Betätigungshebel und
Bremsnockenwelle (vorne)M6 × 1,0 1 10 1,0 7,2
Hinterachse und Achsmutter M12 × 1,25 1 60 6,0 43
Bremsnocken-Betätigungshebel und
Bremsnockenwelle (hinten)M6 × 1,0 1 10 1,0 7,2
Bremspedalhalter M10 × 1,25 1 30 3,0 22
Bremspedal-Positionsmutter M6 × 1,0 1 7 0,7 5,1
Vorderradnippel (Speiche)—36 2 0,2 1,4
Hinterradnippel (Speiche)—36 3 0,3 2,2
Antriebsritzel (Mutter) M10 × 1,25 4 43 4,3 31
Antriebsritzel (Stehbolzen) M10 × 1,25 4 30 3,0 22
Seitenständerhalter (Mutter) M10 × 1,25 1 44 4,4 32
Motorhalterungen:
Motorhalterung (vorne) und Rahmen M8 × 1,25 2 40 4,0 29
Motorhalterung (vorne) und Motor M8 × 1,25 2 40 4,0 29
Motorhalterung (oben) und Rahmen M8 × 1,25 2 40 4,0 29
Motorhalterung (oben) und Zylinderkopf M8 × 1,25 1 40 4,0 29
Motor und Rahmen (hinten) M8 × 1,25 2 40 4,0 29
Hebelachse und Mutter M12 × 1,25 1 53 5,3 38
Umlenkhebel und Schwinge M12 × 1,25 1 70 7,0 50

SPEC
2 - 18

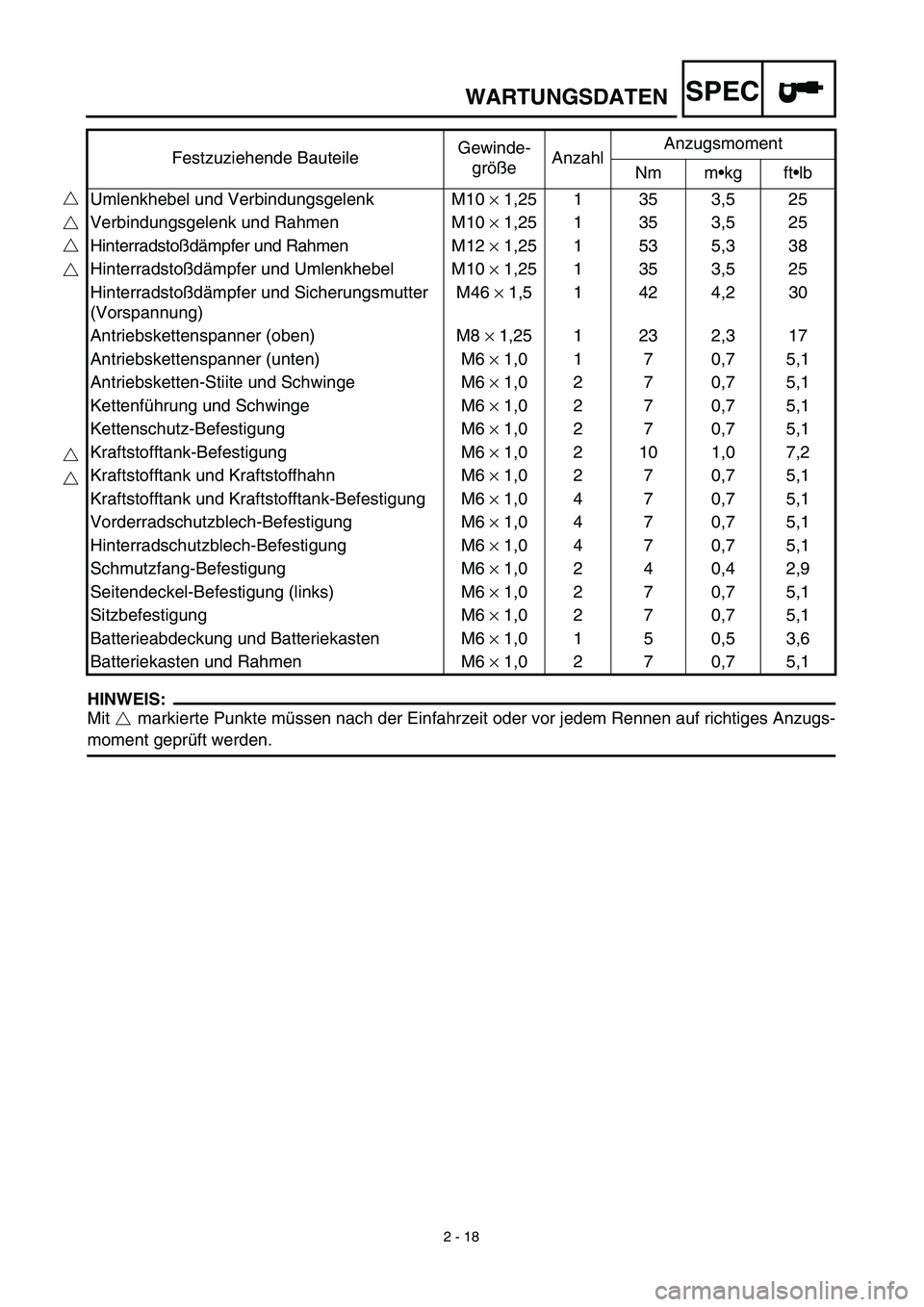

WARTUNGSDATEN
HINWEIS:
Mit markierte Punkte müssen nach der Einfahrzeit oder vor jedem Rennen auf richtiges Anzugs-
moment geprüft werden. Festzuziehende BauteileGewinde-
größeAnzahlAnzugsmoment
Nm m•kg ft•lb
Umlenkhebel und Verbindungsgelenk M10 × 1,25 1 35 3,5 25
Verbindungsgelenk und Rahmen M10 × 1,25 1 35 3,5 25
Hinterradstoßdämpfer und Rahmen M12 × 1,25 1 53 5,3 38
Hinterradstoßdämpfer und Umlenkhebel M10 × 1,25 1 35 3,5 25
Hinterradstoßdämpfer und Sicherungsmutter
(Vorspannung)M46 × 1,5 1 42 4,2 30
Antriebskettenspanner (oben) M8 × 1,25 1 23 2,3 17
Antriebskettenspanner (unten) M6 × 1,0 1 7 0,7 5,1
Antriebsketten-Stiite und Schwinge M6 × 1,0 2 7 0,7 5,1
Kettenführung und Schwinge M6 × 1,0 2 7 0,7 5,1
Kettenschutz-Befestigung M6 × 1,0 2 7 0,7 5,1
Kraftstofftank-Befestigung M6 × 1,0 2 10 1,0 7,2
Kraftstofftank und Kraftstoffhahn M6 × 1,0 2 7 0,7 5,1
Kraftstofftank und Kraftstofftank-Befestigung M6 × 1,0 4 7 0,7 5,1
Vorderradschutzblech-Befestigung M6 × 1,0 4 7 0,7 5,1
Hinterradschutzblech-Befestigung M6 × 1,0 4 7 0,7 5,1
Schmutzfang-Befestigung M6 × 1,0 2 4 0,4 2,9
Seitendeckel-Befestigung (links) M6 × 1,0 2 7 0,7 5,1
Sitzbefestigung M6 × 1,0 2 7 0,7 5,1
Batterieabdeckung und Batteriekasten M6 × 1,0 1 5 0,5 3,6
Batteriekasten und Rahmen M6 × 1,0 2 7 0,7 5,1

SPEC
2 - 19
WARTUNGSDATEN
TT-R125LWE
Bauteil Spezifikation Grenzwert
Lenkung
Lenkkopflager (oben) Kugellager ----
(unten) Kegelrollenlager ----
Vorderradaufhängung
Federweg 180 mm (7,09 in) ----
Gabelfeder, ungespannte Feder-
länge453,6 mm (17,86 in) 448,6 mm
(17,66 in)
Standard-Federrate K = 3,20 N/mm
(0,330 kg/mm, 18,5 lb/in)----
Umrüstmöglichkeit Kein ----
Ölfüllmenge 158 cm
3 (5,56 Imp oz, 5,34 US oz) ----
Ölstand 125 mm (4,92 in) ----
Ölsorte Gabelöl 10W oder gleichwertig ----
Standrohrdurchmesser 30 mm (1,18 in) ----
Teleskopgabel-Oberkante 0 mm (0 in) ----
Hinterradaufhängung
Stoßdämpferhub 65 mm (2,56 in) ----
Ungespannte Federlänge 170,5 mm (6,71 in) ----
Einbaulänge 160,5 mm (6,32 in) ----
Standard-Federrate K = 61,8 N/mm
(6,3 kg/mm, 352 lb/in)----
Umrüstfeder Kein ----
Gasdämpferdruck 1.200 kPa (12 kg/cm
2, 171 psi) ----
Räder
Vorderrad Speichenrad ----
Hinterrad Speichenrad ----
Felgengröße/Felgen-Baustoff 19 × 1,40/Stahl ----
(vorne)
Felgengröße/Felgen-Baustoff 16 × 1,60/Stahl ----
(hinten)
Max. Höhenschlag ---- 2,0 mm (0,08 in)
Max. Seitenschlag ---- 2,0 mm (0,08 in)
Antriebskette
Bauart/Hersteller DID428 HD/DAIDO ----
Anzahl Kettenglieder 122 Glieder ----
Antriebsketten-Durchhang 35–50 mm (1,4–2,0 in) ----
Kettenlänge (10 Glieder) ----121,4 mm (4,78 in)
Vorderradscheibenbremse
Außendurchmesser × Dicke 220 × 3,0 mm (8,66 × 0,12 in) 220 × 2,5 mm
(8,66 × 0,10 in)
Max. Verzug ----0,15 mm (0,006 in)
Bremsbelagstärake 4,0 mm (0,16 in) 0,8 mm (0,03 in)
Hauptbremszylinder-Innendurch-
messer11,0 mm (0,433 in) ----
Bremssattelzylinder-Innendurch-
messer22,22 mm (0,875 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----

SPEC
2 - 20

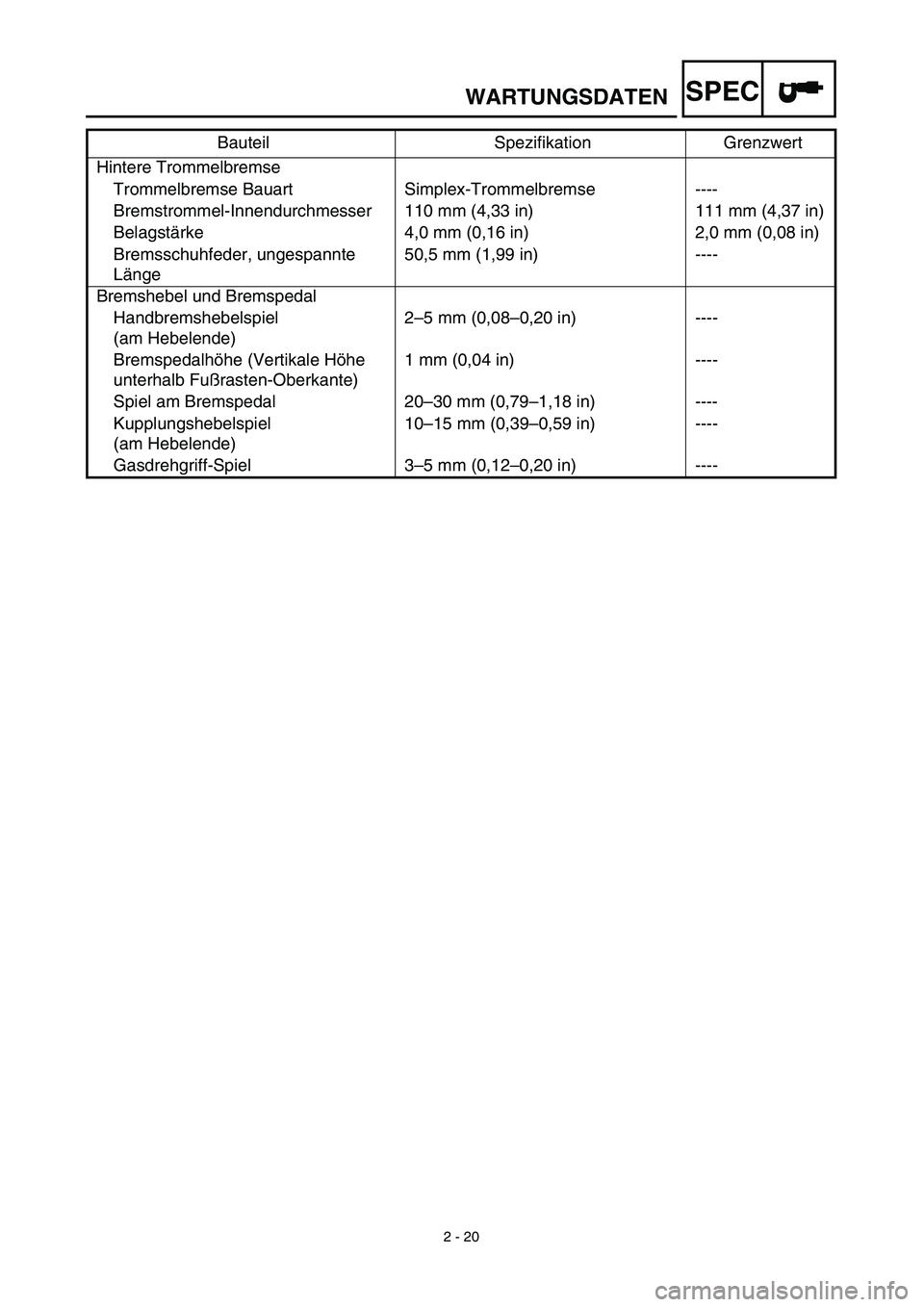

WARTUNGSDATEN
Hintere Trommelbremse
Trommelbremse Bauart Simplex-Trommelbremse ----
Bremstrommel-Innendurchmesser 110 mm (4,33 in) 111 mm (4,37 in)
Belagstärke 4,0 mm (0,16 in) 2,0 mm (0,08 in)
Bremsschuhfeder, ungespannte
Länge50,5 mm (1,99 in) ----
Bremshebel und Bremspedal
Handbremshebelspiel
(am Hebelende)2–5 mm (0,08–0,20 in) ----
Bremspedalhöhe (Vertikale Höhe
unterhalb Fußrasten-Oberkante)1 mm (0,04 in) ----
Spiel am Bremspedal 20–30 mm (0,79–1,18 in) ----
Kupplungshebelspiel
(am Hebelende)10–15 mm (0,39–0,59 in) ----
Gasdrehgriff-Spiel 3–5 mm (0,12–0,20 in) ---- Bauteil Spezifikation Grenzwert

SPEC
2 - 21

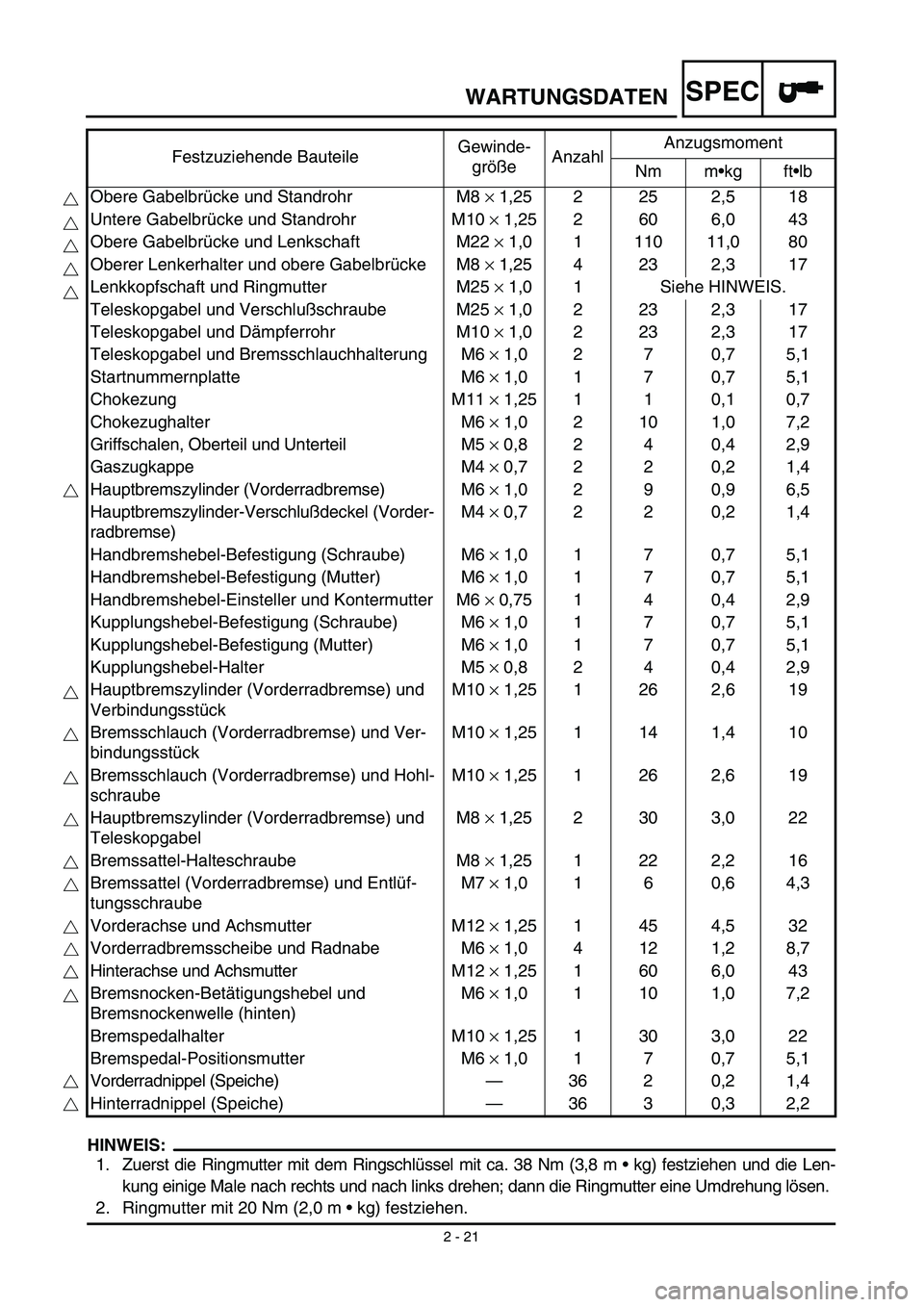

WARTUNGSDATEN
HINWEIS:
1. Zuerst die Ringmutter mit dem Ringschlüssel mit ca. 38 Nm (3,8 m • kg) festziehen und die Len-
kung einige Male nach rechts und nach links drehen; dann die Ringmutter eine Umdrehung lösen.
2. Ringmutter mit 20 Nm (2,0 m • kg) festziehen. Festzuziehende BauteileGewinde-
größeAnzahlAnzugsmoment
Nm m•kg ft•lb
Obere Gabelbrücke und Standrohr M8 × 1,25 2 25 2,5 18
Untere Gabelbrücke und Standrohr M10 × 1,25 2 60 6,0 43
Obere Gabelbrücke und Lenkschaft M22 × 1,0 1 110 11,0 80
Oberer Lenkerhalter und obere Gabelbrücke M8 × 1,25 4 23 2,3 17
Lenkkopfschaft und Ringmutter M25 × 1,0 1 Siehe HINWEIS.
Teleskopgabel und Verschlußschraube M25 × 1,0 2 23 2,3 17
Teleskopgabel und Dämpferrohr M10 × 1,0 2 23 2,3 17
Teleskopgabel und Bremsschlauchhalterung M6 × 1,0 2 7 0,7 5,1
Startnummernplatte M6 × 1,0 1 7 0,7 5,1
Chokezung M11 × 1,25 1 1 0,1 0,7
Chokezughalter M6 × 1,0 2 10 1,0 7,2
Griffschalen, Oberteil und Unterteil M5 × 0,8 2 4 0,4 2,9
Gaszugkappe M4 × 0,7 2 2 0,2 1,4
Hauptbremszylinder (Vorderradbremse) M6 × 1,0 2 9 0,9 6,5
Hauptbremszylinder-Verschlußdeckel (Vorder-
radbremse)M4 × 0,7 2 2 0,2 1,4
Handbremshebel-Befestigung (Schraube) M6 × 1,0 1 7 0,7 5,1
Handbremshebel-Befestigung (Mutter) M6 × 1,0 1 7 0,7 5,1
Handbremshebel-Einsteller und Kontermutter M6 × 0,75 1 4 0,4 2,9
Kupplungshebel-Befestigung (Schraube) M6 × 1,0 1 7 0,7 5,1
Kupplungshebel-Befestigung (Mutter) M6 × 1,0 1 7 0,7 5,1
Kupplungshebel-Halter M5 × 0,8 2 4 0,4 2,9
Hauptbremszylinder (Vorderradbremse) und
VerbindungsstückM10 × 1,25 1 26 2,6 19
Bremsschlauch (Vorderradbremse) und Ver-
bindungsstückM10 × 1,25 1 14 1,4 10
Bremsschlauch (Vorderradbremse) und Hohl-
schraubeM10 × 1,25 1 26 2,6 19
Hauptbremszylinder (Vorderradbremse) und
TeleskopgabelM8 × 1,25 2 30 3,0 22
Bremssattel-Halteschraube M8 × 1,25 1 22 2,2 16
Bremssattel (Vorderradbremse) und Entlüf-
tungsschraubeM7 × 1,0 1 6 0,6 4,3
Vorderachse und Achsmutter M12 × 1,25 1 45 4,5 32
Vorderradbremsscheibe und Radnabe M6 × 1,0 4 12 1,2 8,7
Hinterachse und Achsmutter M12 × 1,25 1 60 6,0 43
Bremsnocken-Betätigungshebel und
Bremsnockenwelle (hinten)M6 × 1,0 1 10 1,0 7,2
Bremspedalhalter M10 × 1,25 1 30 3,0 22
Bremspedal-Positionsmutter M6 × 1,0 1 7 0,7 5,1
Vorderradnippel (Speiche)—36 2 0,2 1,4
Hinterradnippel (Speiche)—36 3 0,3 2,2

SPEC
2 - 22

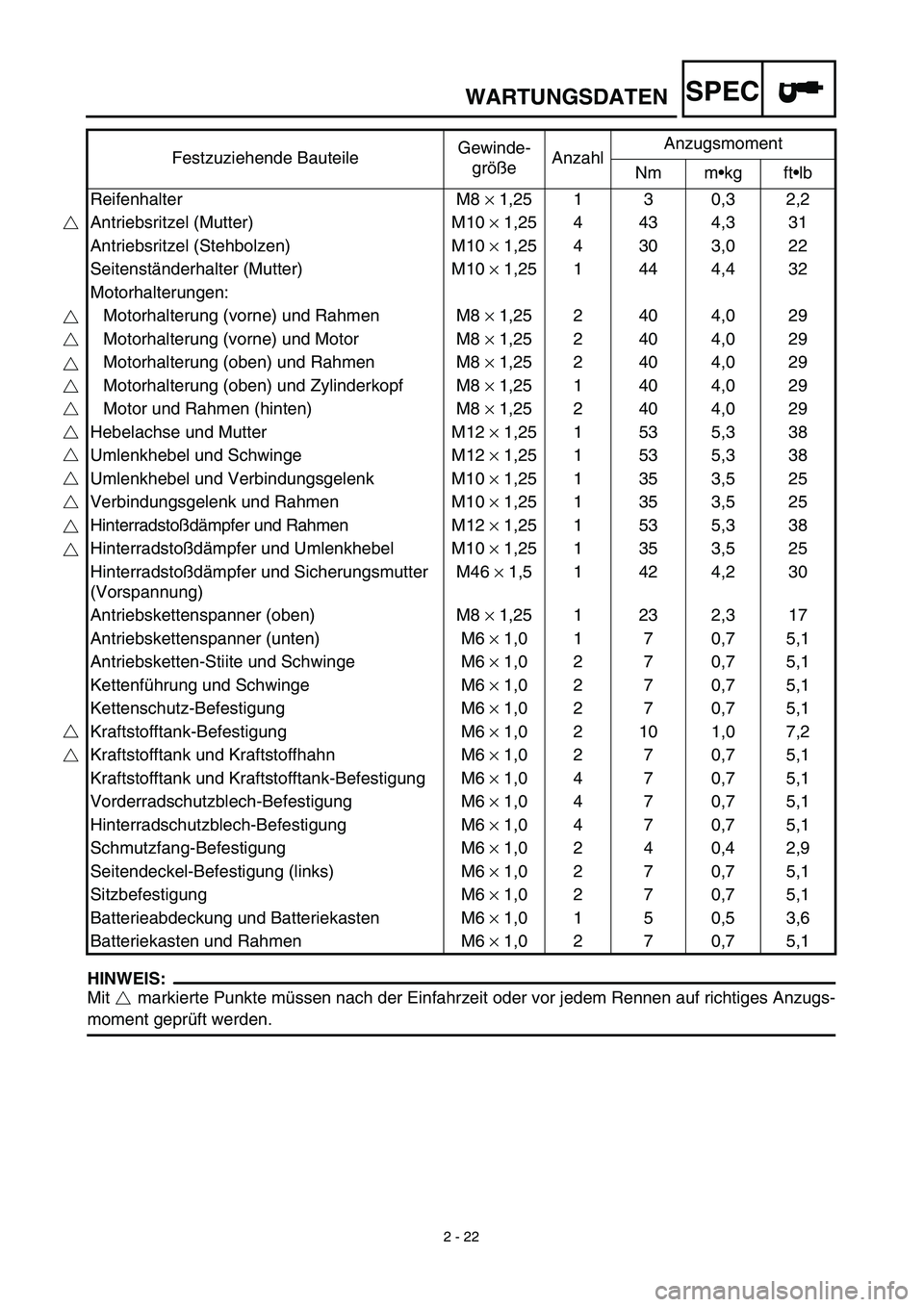

WARTUNGSDATEN
HINWEIS:
Mit markierte Punkte müssen nach der Einfahrzeit oder vor jedem Rennen auf richtiges Anzugs-
moment geprüft werden. Festzuziehende BauteileGewinde-
größeAnzahlAnzugsmoment
Nm m•kg ft•lb
Reifenhalter M8 × 1,25 1 3 0,3 2,2
Antriebsritzel (Mutter) M10 × 1,25 4 43 4,3 31
Antriebsritzel (Stehbolzen) M10 × 1,25 4 30 3,0 22
Seitenständerhalter (Mutter) M10 × 1,25 1 44 4,4 32
Motorhalterungen:
Motorhalterung (vorne) und Rahmen M8 × 1,25 2 40 4,0 29
Motorhalterung (vorne) und Motor M8 × 1,25 2 40 4,0 29
Motorhalterung (oben) und Rahmen M8 × 1,25 2 40 4,0 29
Motorhalterung (oben) und Zylinderkopf M8 × 1,25 1 40 4,0 29
Motor und Rahmen (hinten) M8 × 1,25 2 40 4,0 29
Hebelachse und Mutter M12 × 1,25 1 53 5,3 38
Umlenkhebel und Schwinge M12 × 1,25 1 53 5,3 38
Umlenkhebel und Verbindungsgelenk M10 × 1,25 1 35 3,5 25
Verbindungsgelenk und Rahmen M10 × 1,25 1 35 3,5 25
Hinterradstoßdämpfer und Rahmen M12 × 1,25 1 53 5,3 38
Hinterradstoßdämpfer und Umlenkhebel M10 × 1,25 1 35 3,5 25
Hinterradstoßdämpfer und Sicherungsmutter
(Vorspannung)M46 × 1,5 1 42 4,2 30
Antriebskettenspanner (oben) M8 × 1,25 1 23 2,3 17
Antriebskettenspanner (unten) M6 × 1,0 1 7 0,7 5,1
Antriebsketten-Stiite und Schwinge M6 × 1,0 2 7 0,7 5,1
Kettenführung und Schwinge M6 × 1,0 2 7 0,7 5,1
Kettenschutz-Befestigung M6 × 1,0 2 7 0,7 5,1
Kraftstofftank-Befestigung M6 × 1,0 2 10 1,0 7,2
Kraftstofftank und Kraftstoffhahn M6 × 1,0 2 7 0,7 5,1
Kraftstofftank und Kraftstofftank-Befestigung M6 × 1,0 4 7 0,7 5,1
Vorderradschutzblech-Befestigung M6 × 1,0 4 7 0,7 5,1
Hinterradschutzblech-Befestigung M6 × 1,0 4 7 0,7 5,1
Schmutzfang-Befestigung M6 × 1,0 2 4 0,4 2,9
Seitendeckel-Befestigung (links) M6 × 1,0 2 7 0,7 5,1
Sitzbefestigung M6 × 1,0 2 7 0,7 5,1
Batterieabdeckung und Batteriekasten M6 × 1,0 1 5 0,5 3,6
Batteriekasten und Rahmen M6 × 1,0 2 7 0,7 5,1

SPEC
2 - 23
WARTUNGSDATEN

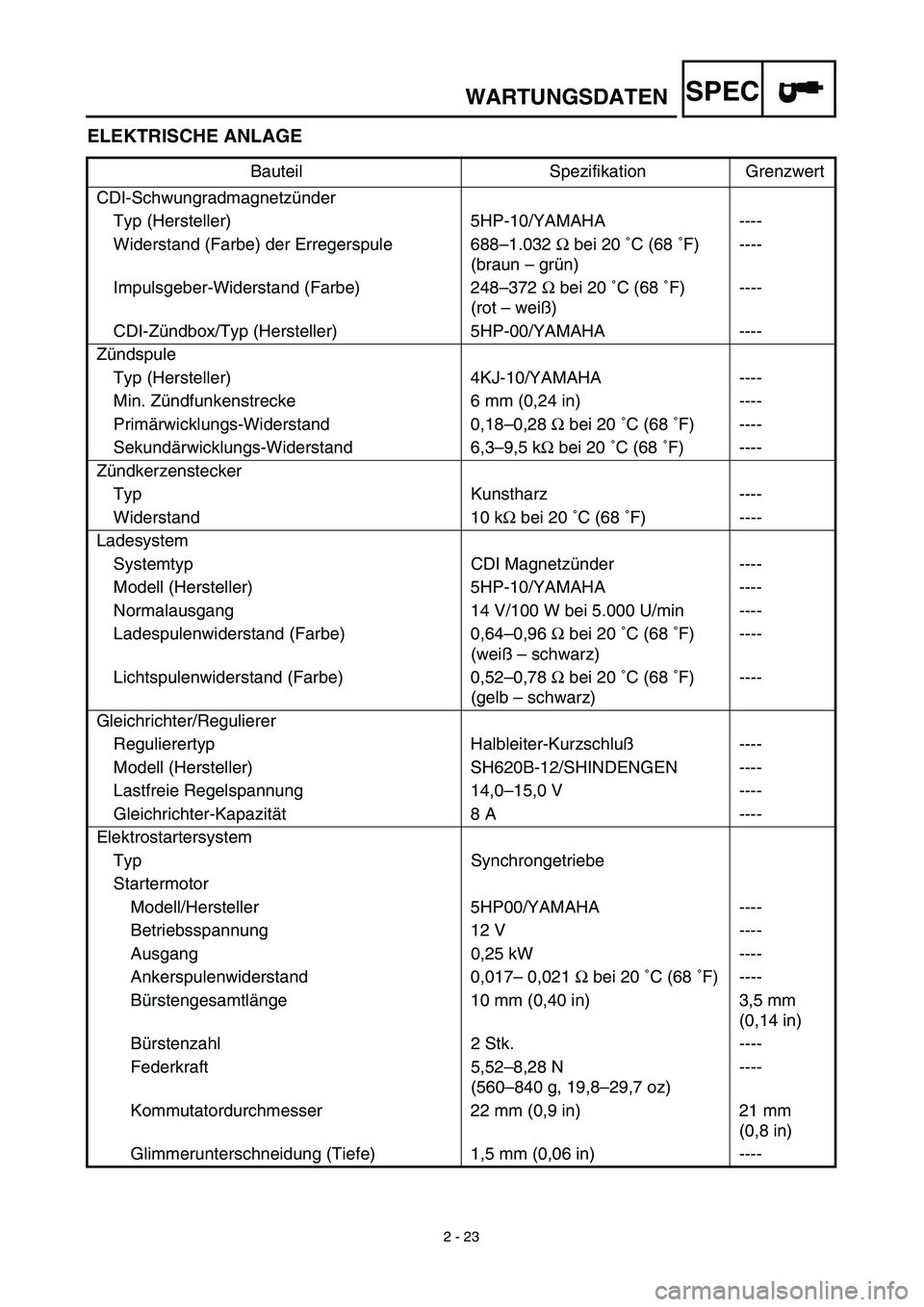

ELEKTRISCHE ANLAGE
Bauteil Spezifikation Grenzwert
CDI-Schwungradmagnetzünder
Typ (Hersteller) 5HP-10/YAMAHA ----
Widerstand (Farbe) der Erregerspule 688–1.032 Ω bei 20 ˚C (68 ˚F)
(braun – grün)----
Impulsgeber-Widerstand (Farbe) 248–372 Ω bei 20 ˚C (68 ˚F)
(rot – weiß)----
CDI-Zündbox/Typ (Hersteller) 5HP-00/YAMAHA ----
Zündspule
Typ (Hersteller) 4KJ-10/YAMAHA ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,18–0,28 Ω bei 20 ˚C (68 ˚F) ----
Sekundärwicklungs-Widerstand 6,3–9,5 kΩ bei 20 ˚C (68 ˚F) ----
Zündkerzenstecker
Typ Kunstharz ----
Widerstand 10 kΩ bei 20 ˚C (68 ˚F) ----
Ladesystem
Systemtyp CDI Magnetzünder ----
Modell (Hersteller) 5HP-10/YAMAHA ----
Normalausgang 14 V/100 W bei 5.000 U/min ----
Ladespulenwiderstand (Farbe) 0,64–0,96 Ω bei 20 ˚C (68 ˚F)
(weiß – schwarz)----
Lichtspulenwiderstand (Farbe) 0,52–0,78 Ω bei 20 ˚C (68 ˚F)
(gelb – schwarz)----
Gleichrichter/Regulierer
Regulierertyp Halbleiter-Kurzschluß----
Modell (Hersteller) SH620B-12/SHINDENGEN ----
Lastfreie Regelspannung 14,0–15,0 V ----
Gleichrichter-Kapazität 8 A ----
Elektrostartersystem
Typ Synchrongetriebe
Startermotor
Modell/Hersteller 5HP00/YAMAHA ----
Betriebsspannung 12 V ----
Ausgang 0,25 kW ----
Ankerspulenwiderstand 0,017– 0,021 Ω bei 20 ˚C (68 ˚F) ----
Bürstengesamtlänge 10 mm (0,40 in) 3,5 mm
(0,14 in)
Bürstenzahl 2 Stk. ----
Federkraft 5,52–8,28 N
(560–840 g, 19,8–29,7 oz)----
Kommutatordurchmesser 22 mm (0,9 in) 21 mm
(0,8 in)
Glimmerunterschneidung (Tiefe) 1,5 mm (0,06 in) ----
