2003 YAMAHA TTR125 Owners Manual

SPEC
2 - 24

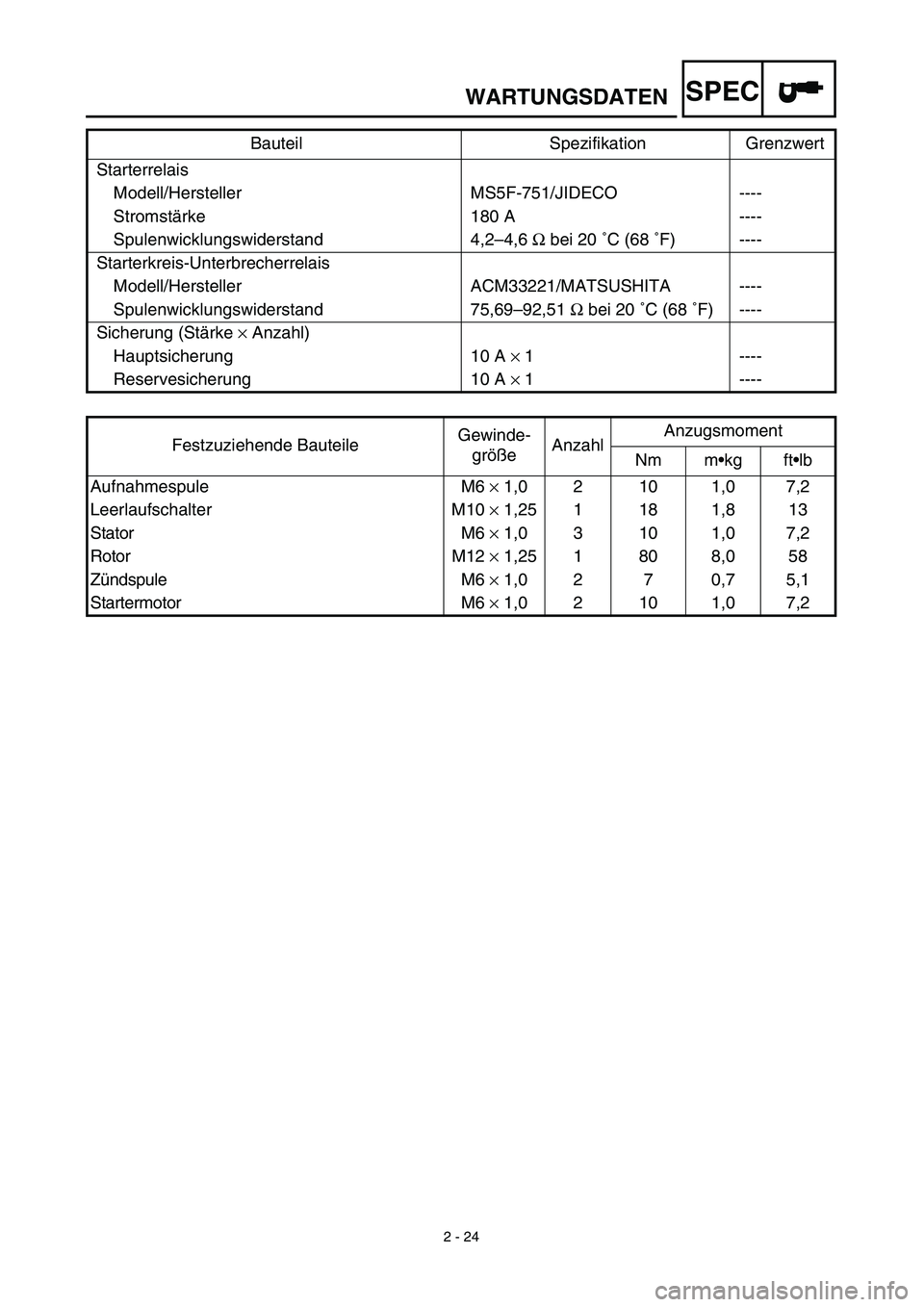

WARTUNGSDATEN
Starterrelais
Modell/Hersteller MS5F-751/JIDECO ----
Stromstärke 180 A ----
Spulenwicklungswiderstand 4,2–4,6 Ω bei 20 ˚C (68 ˚F) ----
Starterkreis-Unterbrecherrelais
Modell/Hersteller ACM33221/MATSUSHITA ----
Spulenwicklungswiderstand 75,69–92,51 Ω bei 20 ˚C (68 ˚F) ----
Sicherung (Stärke × Anzahl)
Hauptsicherung 10 A × 1 ----
Reservesicherung 10 A × 1 ----
Festzuziehende BauteileGewinde-
größeAnzahlAnzugsmoment
Nm m•kg ft•lb
Aufnahmespule M6 × 1,0 2 10 1,0 7,2
Leerlaufschalter M10 × 1,25 1 18 1,8 13
Stator M6 × 1,0 3 10 1,0 7,2
Rotor M12 × 1,25 1 80 8,0 58
Zündspule M6 × 1,0 2 7 0,7 5,1
Startermotor M6 × 1,0 2 10 1,0 7,2 Bauteil Spezifikation Grenzwert

SPEC

A: Abstand zwischen den Flanken
B: Gewinde-Außendurchmesser

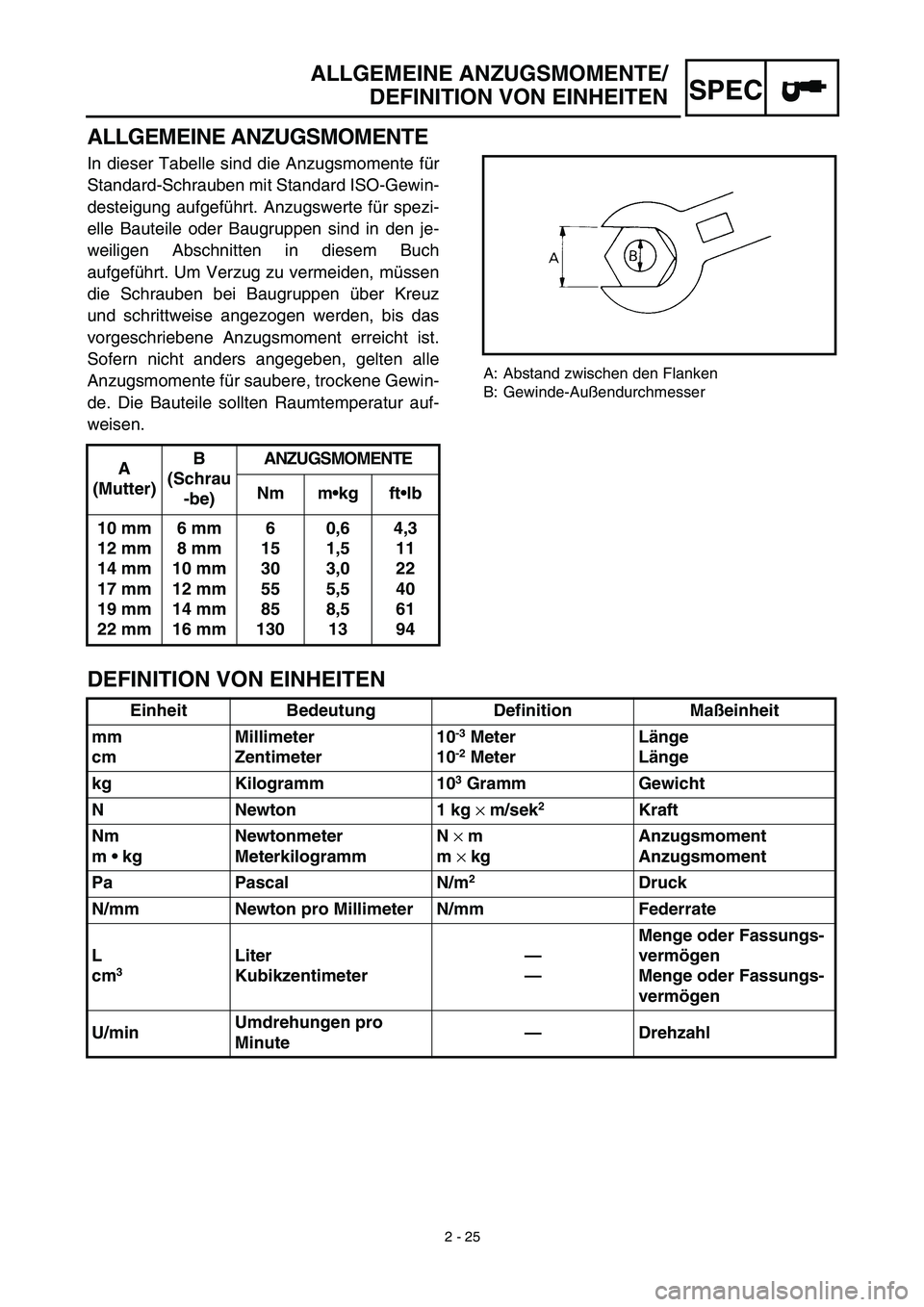

ALLGEMEINE ANZUGSMOMENTE/
DEFINITION VON EINHEITEN
ALLGEMEINE ANZUGSMOMENTE
In dieser Tabelle sind die Anzugsmomente für
Standard-Schrauben mit Standard ISO-Gewin-
desteigung aufgeführt. Anzugswerte für spezi-
elle Bauteile oder Baugruppen sind in den je-
weiligen Abschnitten in diesem Buch
aufgeführt. Um Verzug zu vermeiden, müssen
die Schrauben bei Baugruppen über Kreuz
und schrittweise angezogen werden, bis das
vorgeschriebene Anzugsmoment erreicht ist.
Sofern nicht anders angegeben, gelten alle
Anzugsmomente für saubere, trockene Gewin-
de. Die Bauteile sollten Raumtemperatur auf-
weisen.
A
(Mutter)B
(Schrau
-be)ANZUGSMOMENTE
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
DEFINITION VON EINHEITEN
Einheit Bedeutung Definition Maßeinheit
mm
cmMillimeter
Zentimeter10
-3

Meter
10
-2

MeterLänge
Länge
kg Kilogramm 10
3

Gramm Gewicht
N Newton 1 kg
×
m/sek
2

Kraft
Nm
m • kgNewtonmeter
MeterkilogrammN
×
m
m
×
kgAnzugsmoment
Anzugsmoment
Pa Pascal N/m
2

Druck
N/mm Newton pro Millimeter N/mm Federrate
L
cm
3

Liter
Kubikzentimeter—
—Menge oder Fassungs-
vermögen
Menge oder Fassungs-
vermögen
U/minUmdrehungen pro
Minute—Drehzahl
2 - 25

SPEC

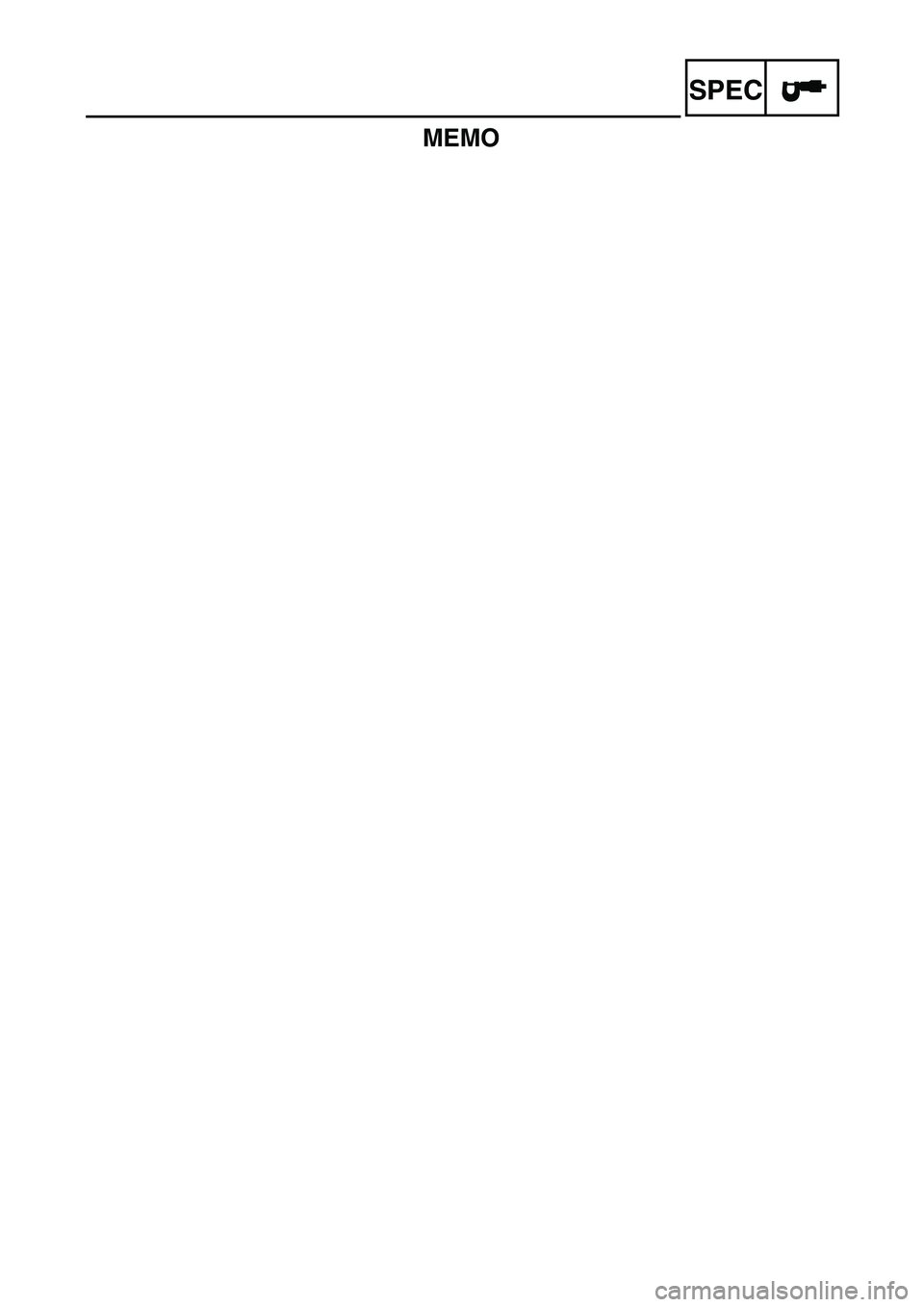

MEMO

2 - 26
SPEC

CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1
Ground lead
2
Primary coil lead
3
Clamp
4
Wire harness
5
Starter relay lead
6
Rectifier/regulator lead
7
CDI magneto lead
8
Air vent hose
9
Neutral switch lead
0
Rear shock absorber assembly
sub-tank hose (TT-R125LWE
only)
A
Starting circuit cut-off relay lead
B
CDI unit lead
C
Corrugated tube
D
Brake hose holder (Brake cable
holder for the TT-R125E)
E
Brake hose (Brake cable for the
TT-R125E)
F
Cable guide
G
Main switch lead
H
Engine stop switch lead
I
Clutch switch lead
J
Start switch lead
K
CDI unit band
L
CDI unit
M
Connector cover
N
Rubber cover
O
Starter cable
P
Throttle cable
Q
Rectifier/regulator
Å
Fasten the primary coil lead and
ground lead.
ı
Fasten the wire harness at its
tape.
Ç
Fasten the wire harness and
CDI magneto lead in front of the
rear shock absorber assembly
bracket at the protecting tube
for the CDI magneto lead.
30~35 mm
(1.18~1.38 in)
E
DD
A
C
B-B
D-D
E
B
BC
TT-R125EA
L
1
3
4 2
3
35
3
36
7
3
3
8
9 0 A 3 B C
DEFGHIJKOP
7
4
0
3 3M
N
3Q
3 F
E
DË
◊
„
Ù
AB
AA
Û
ÁAC
N
Ì
Ï ‰ Î
Ç ı Å
Ó
È
Ô

Ò ˜ ˆ Ø ∏
ŒÂÍ ÊÂ

SPEC

CHEMINEMENT DES CÂBLES
KABELFÜHRUNG
KABELFÜHRUNG
1
Masseleitung
2
Primärspulenleitung
3
Klammer
4
Kabelbaum
5
Starterrelaisleitung
6
Gleichrichter/Regulierer-Leitung
7
CDI-Magnetzünderleitung
8
Lüftungsschlauch
9
Leerlaufschalterleitung
0
Hintere Stoßdämpfer-Baugruppe Nebentank-
Schlauch (nur TT-R125LWE)
A
Starterkreis-Unterbrecherrelaisleitung
B
CDI-Einheit-Leitung
C
Wellflammrohr
D
Bremsschlauchhalter (Bremsseilzug-Halter für
die TT-R125E)
E
Bremsschlauch (Bremsseilzug für die TT-R125E)
F
Seilzugführung
G
Hauptschalterleitung
H
Motorstoppschalterleitung
I
Kupplungsschalterleitung
J
Startschalterleitung
K
CDI-Einheit-Band
L
CDI-Einheit
M
Klemmenabdeckung
N
Gummiabdeckung
O
Starterseilzug
P
Gasseilzug
Q
Gleichrichter/Regulierer
Å
Die Primärspulenleitung und Masseleitung befe-
stigen.
ı
Den Kabelbaum an seinem Band befestigen.
Ç
Den Kabelbaum und die CDI-Magnetzünderlei-
tung vor dem hinteren Stoßdämpfer-Baugrup-
pen-Bügel an der Schutzröhre für die CDI-Ma-
gnetzünderleitung befestigen.
CHEMINEMENT DES CÂBLES
1
Fil de terre
2
Fil de bobine primaire
3
Bride
4
Faisceau de fils
5
Fil de relais de démarreur
6Fil de redresseur/régulateur
7Fil de magnéto CDI
8Flexible de canal de ventilation
9Fil de commutateur de point mort
0Flexible de réservoir auxiliaire d’amortisseur arrière
(TT-R125LWE seulement)
AFil de relais de coupe-circuit de démarrage
BFil du bloc CDI
CTube en métal plissé
DSupport de flexible de frein (Support du câble de
frein pour le modèle TT-R125E)
EFlexible de frein
(câble de frein pour le modèle TT-R125E)
FGuide de câble
GFil de commutateur principal
HFil de coupe-circuit du moteur
IFil de commutateur d’embrayage
JFil de commutateur de démarrage
KBandeau du bloc CDI
LBloc CDI
MCache-connecteur
NCouvercle de caoutchouc
OCâble de démarreur
PCâble d’accélérateur
QRedresseur/régulateur
ÅAttacher le fil de la bobine primaire et le fil de masse.
ıAttacher le faisceau de fils à son ruban.
ÇAttacher le faisceau de fils et le fil de magnéto CDI
devant le support de l’amortisseur arrière, au tube de
protection du fil de magnéto CDI.
2 - 26

2 - 27
SPEC

CABLE ROUTING DIAGRAM
Î
After fastening the starter relay
lead, pass it on the left of the
chassis.
‰
Fasten the CDI magneto lead
and starter relay lead.
Ï
Fasten the wire harness.
Ì
Pass the rectifier/regulator lead
between the frame and air filter
case.
Ó
Do not allow the CDI magneto
lead to slacken except between
the two plastic locking ties.
È
Fasten the CDI magneto lead
over the engine bracket (rear).
Ô
Fasten the CDI magneto lead.

Pass the air vent hoses between
the engine and swingarm.
Ò
Fit the neutral switch lead into
the groove in the crankcase
cover.
˜
Pass the starting circuit cut-off
relay lead under the frame and
at the right of the chassis.
ˆ
Fasten the rear shock absorber
assembly sub-tank.
(TT-R125LWE only)
Ø
Pass the CDI unit lead on the
outside of the main switch lead,
engine stop switch lead, clutch
switch lead and start switch
lead.
∏After fastening the start switch
lead, clutch switch lead, engine
stop switch lead and main
switch lead, push their corru-
gated tube against the CDI unit
coupler.
ŒFasten the brake hose between
the paint marks.
ÂPass the brake hose (brake
cable for the TT-R125E)
through the cable guide.
ÍFit the CDI unit band over the
CDI unit bracket till it stops.
ÊFasten the brake cable.
30~35 mm
(1.18~1.38 in)
E
DD
A
C
B-B
D-D
E
B
BC
TT-R125EA
L
1
3
4 2
3
35
3
36
7
3
3
8
9 0 A 3 B C
DEFGHIJKOP
7
4
0
3 3M
N
3Q
3 F
E
DË
◊
„
Ù
AB
AA
Û
ÁAC
N
Ì
Ï ‰ Î
Ç ı Å
Ó
È
Ô

Ò ˜ ˆ Ø ∏
ŒÂÍ ÊÂ

SPEC
CHEMINEMENT DES CÂBLES
KABELFÜHRUNG
ÎNach dem Befestigen der Starterrelais-Leitung
diese links vom Chassis verlegen.
‰Die CDI-Magnetzünderleitung und Starterrelais-
Leitung befestigen.
ÏDen Kabelbaum befestigen.
ÌDie Gleichrichter/Regulierer-Leitung zwischen
Rahmen und Luftfiltergehäuse verlegen.
ÓNicht erlauben, die CDI-Magnetzünderleitung
durchhängen zu lassen, ausgenommen zwi-
schen den beiden Plastiksperrbändern.
ÈDie CDI-Magnetzünderleitung über dem Motor-
bügel (hinten) befestigen.
ÔDie CDI-Magnetzünderleitung befestigen.
Die Lüftungsschläuche zwischen Motor und
Schwinge verlegen.
ÒDie Leerlaufschalterleitung in die Rille im Kurbel-
gehäusedeckel setzen.
˜Die Starterkreis-Unterbrecherrelaisleitung unter
dem Rahmen und rechts vom Chassis verlegen.
ˆDen hinteren Stoßdämpfer-Baugruppe Neben-
tank befestigen. (nur TT-R125LWE)
ØDie CDI-Einheit-Leitung an der Außenseite der
Hauptschalterleitung, Motorstoppschalterleitung,
Kupplungsschalterleitung und Startschalterlei-
tung verlegen.
∏Nach dem Befestigen der Startschalterleitung,
Kupplungsschalterleitung, Motorstoppschalter-
leitung und Hauptschalterleitung ihr Wellflamm-
rohr gegen den CDI-Einheit-Stecker drücken.
ŒDen Bremsschlauch zwischen den Farbmarkie-
rungen befestigen.
ÂDen Bremsschlauch (Bremsseilzug für die TT-
R125E) durch die Seilzugführung führen.
ÍDas CDI-Einheit-Band bis zum Anschlag über
den CDI-Einheit-Bügel setzen.
ÊDen Bremsseilzug befestigen. ÎAprès avoir attaché le fil de relais de démarreur, faire
passer le fil à la gauche du châssis.
‰Attacher le fil de magnéto CDI et le fil de relais de
démarreur.
ÏAttacher le faisceau de fils.
ÌFaire passer le fil de redresseur/régulateur entre le
cadre et le carter de filtre à air.
ÓNe pas laisser le fil de magnéto CDI détendu sauf
entre les deux attaches en plastique.
ÈAttacher le fil de magnéto CDI sur le support de
moteur (arrière).
ÔAttacher le fil de magnéto CDI.
Faire passer les flexibles de canal de ventilation entre
le moteur et le bras oscillant.
ÒInsérer le fil de commutateur de point mort dans la
rainure dans le couvercle de carter.
˜Faire passer le fil de relais de coupe-circuit de démar-
rage sous le cadre et à la droite du châssis.
ˆAttacher le réservoir auxiliaire de l’amortisseur
arrière (TT-R125LWE seulement)
ØFaire passer le fil du bloc CDI sur l’extérieur du fil de
commutateur principal, le fil de coupe-circuit du
moteur, le fil du commutateur d’embrayage et le fil
du commutateur de démarrage.
∏Après avoir attaché le fil du commutateur de démar-
rage, le fil du commutateur d’embrayage, le fil de
coupe-circuit du moteur et le fil du commutateur
principal, pousser leur tube en métal plissé contre le
raccord du bloc CDI.
ŒAttacher le flexible de frein entre les deux repères
peints.
ÂFaire passer le flexible de frein (câble de frein pour le
TT-R125E) par le guide de câble.
ÍInsérer le bandeau du bloc CDI sur le support du bloc
CDI jusqu’à ce qu’il s’arrête.
ÊAttacher le câble de frein.
2 - 27

2 - 28
SPECCABLE ROUTING DIAGRAM
ËAfter connecting the main
switch coupler, engine stop
switch coupler, clutch switch
coupler and start switch cou-
pler, put a connector cover on
the couplers and push them in
at the rubber cover end.
◊Pass the wire harness on the
outside of the main switch cou-
pler.
„Do not allow the primary coil
lead to slacken where it is bare
of the protecting tube.ÙFasten the CDI unit lead and
starting circuit cut-off relay lead
with a plastic locking tie at the
tape holding the main switch
lead, engine stop switch lead,
clutch switch lead, and start
switch lead together.
ÁPosition the starter cable, throt-
tle cable, CDI magneto lead,
wire harness and rear shock
absorber assembly sub-tank
hose (TT-R125LWE only) as
shown.ÛFasten the wire harness, throttle
cable, starter cable, CDI mag-
neto lead and rear shock
absorber assembly sub-tank
hose (TT-R125LWE only) at the
protecting tube for the CDI mag-
neto lead.
Fasten the rectifier/regulator
lead as shown.
Do not allow the CDI magneto
lead to slacken.
Position the plastic locking tie
ends as shown.
AA
AB
AC
30~35 mm
(1.18~1.38 in)
E
DD
A
C
B-B
D-D
E
B
BC
TT-R125EA
L
1
3
4 2
3
35
3
36
7
3
3
8
9 0 A 3 B C
DEFGHIJKOP
7
4
0
3 3M
N
3Q
3 F
E
DË
◊
„
Ù
AB
AA
Û
ÁAC
N
Ì
Ï ‰ Î
Ç ı Å
Ó
È
Ô

Ò ˜ ˆ Ø ∏
ŒÂÍ ÊÂ
