5 - 2 Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Bremsbelag 2
12 Feder 2
13 Bremsnocken-Betätigungshebel 1
14 Verschleißanzeige 1
15 Bremsnocken 1
16 Bremsankerplatte 1
3

ROUE AVANT ET FREIN AVANT (TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125E)

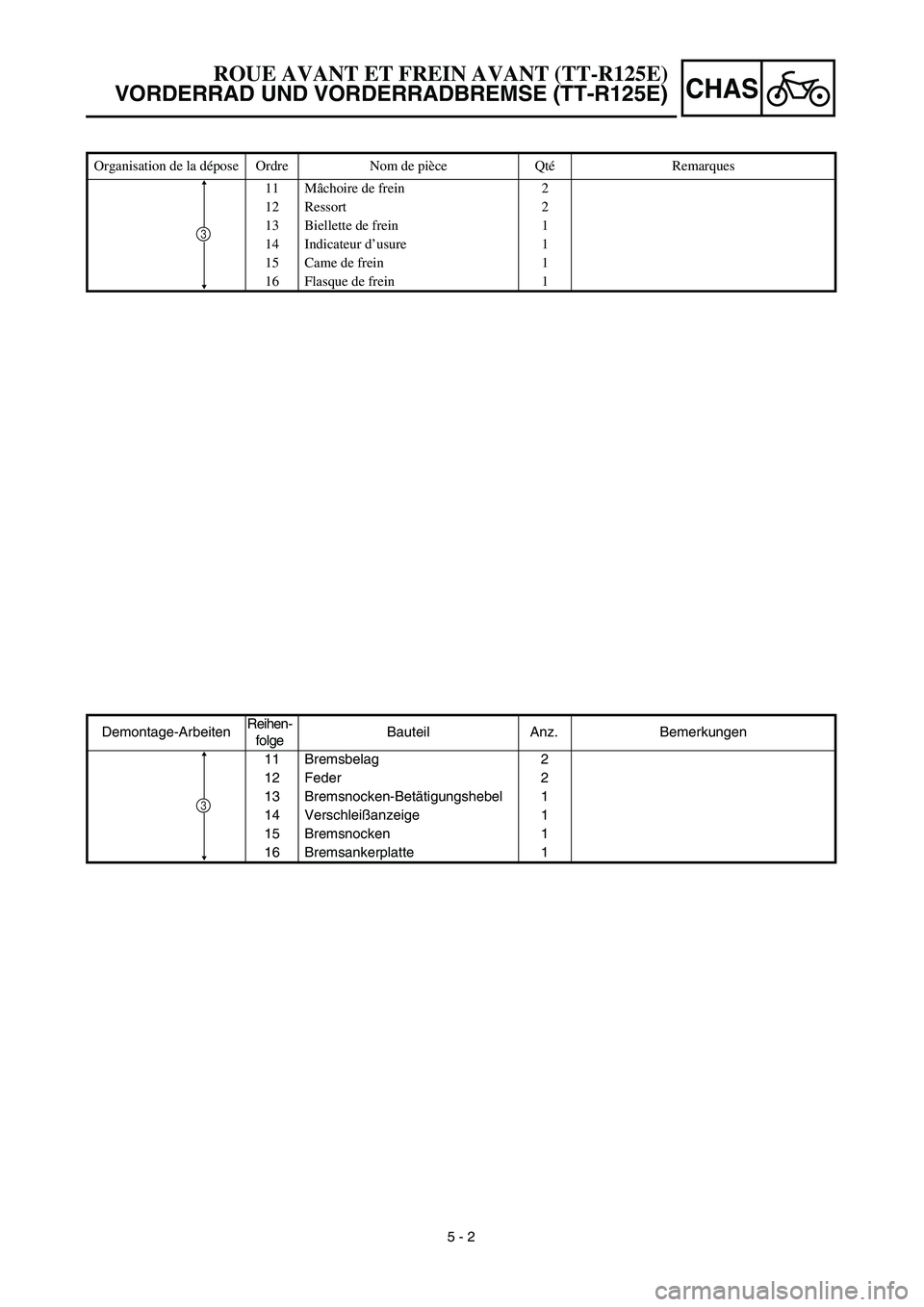

Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Mâchoire de frein 2
12 Ressort 2
13 Biellette de frein 1
14 Indicateur d’usure 1
15 Came de frein 1
16 Flasque de frein 1
3

5 - 3
CHAS

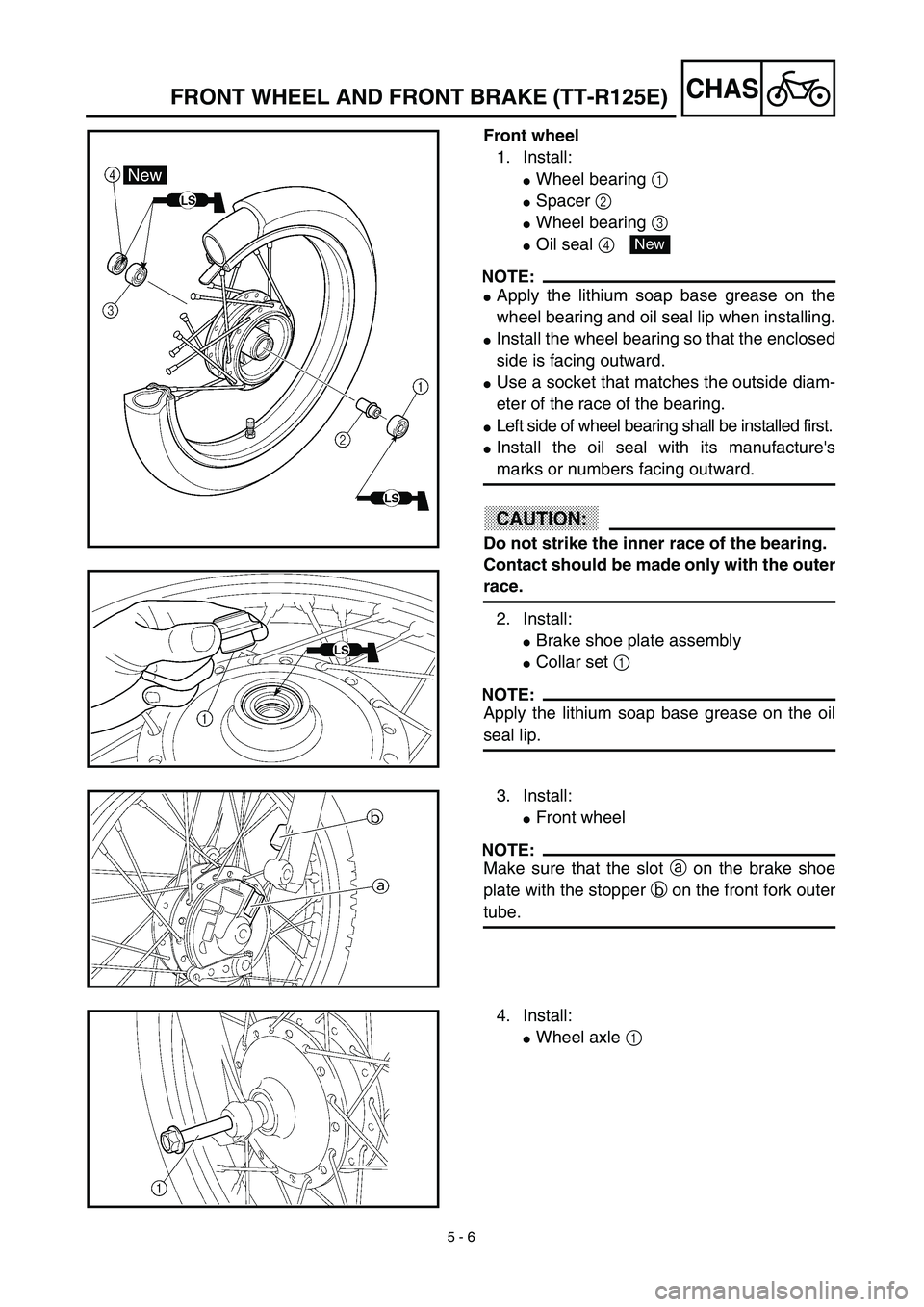

FRONT WHEEL AND FRONT BRAKE (TT-R125E)

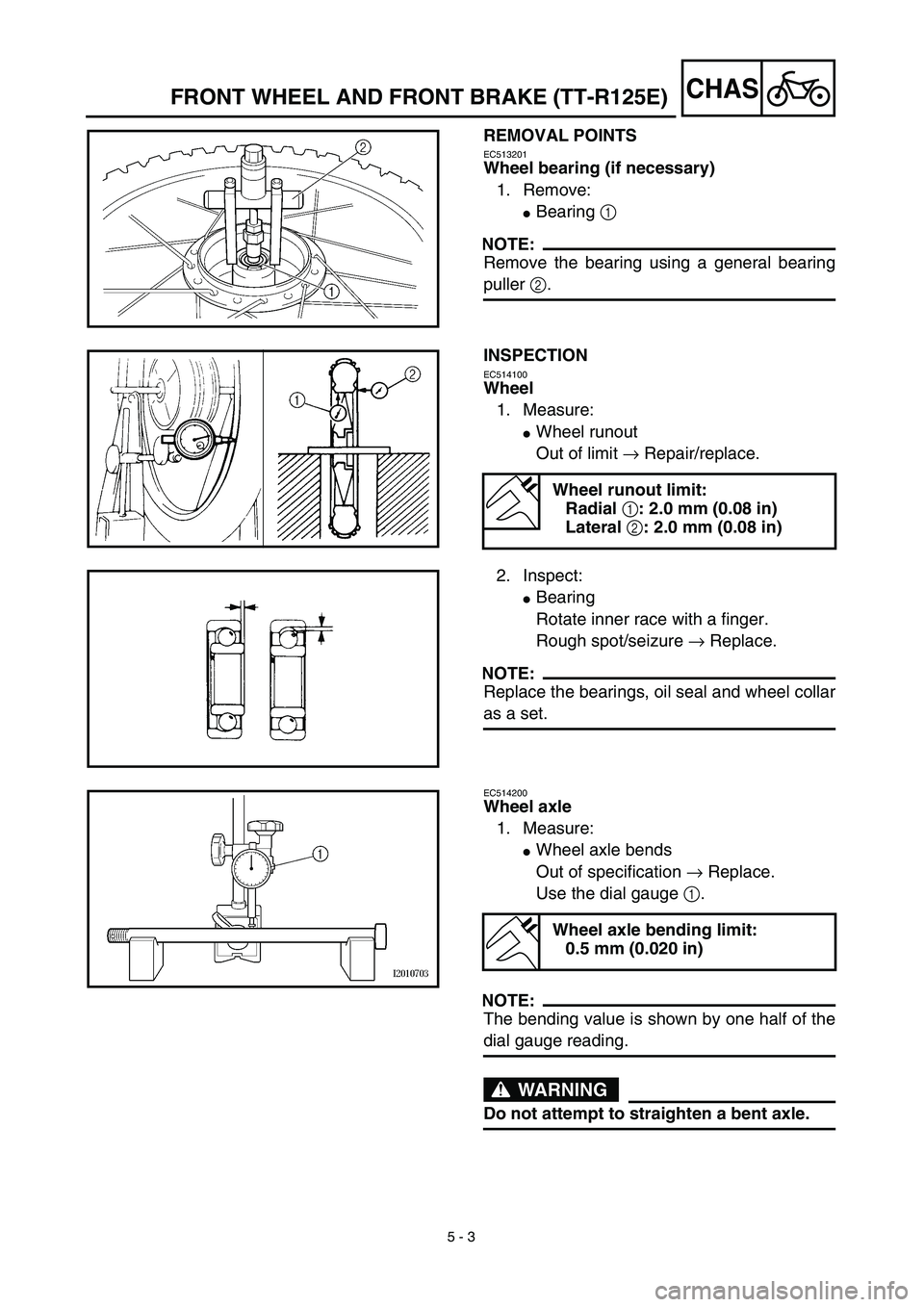

REMOVAL POINTS
EC513201
Wheel bearing (if necessary)
1. Remove:

Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
INSPECTION
EC514100
Wheel
1. Measure:

Wheel runout
Out of limit
→
Repair/replace.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)
2. Inspect:

Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
NOTE:

Replace the bearings, oil seal and wheel collar
as a set.
EC514200
Wheel axle
1. Measure:

Wheel axle bends
Out of specification
→
Replace.
Use the dial gauge
1
.
NOTE:

The bending value is shown by one half of the
dial gauge reading.
WARNING

Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)

5 - 3
CHAS

DEMONTAGEPUNKTE
Radlager (falls erforderlich)
1. Demontieren:

Lager
1

HINWEIS:

Lager mit einem herkömmlichen Lageraustrei-
ber
2
demontieren.
PRÜFEN
Rad
1. Messen:

Max. Schlag
Unvorschriftsmäßig
→
Reparieren/
erneuern.
2. Kontrollieren:

Lager
Inneren Lagerlaufring mit einem Finger
drehen.
Rauheit/Lager fest
→
Erneuern.
HINWEIS:

Lager, Dichtring und Paßhülse satzweise
erneuern.
Radachse
1. Messen:

Radachsenbiegung
Unvorschriftsmäßig
→
Erneuern.
Meßuhr
1
verwenden.
HINWEIS:

Der Verzug ergibt sich aus der Hälfte des von
der Meßuhr angezeigten Wertes.
WARNUNG

Niemals versuchen, eine verbogene Achse
zu richten.
Maximal zulässiger Schlag
Max. Höhenschlag
1
:
2,0 mm

(0,08 in)
Max. Seitenschlag
2
:
2,0 mm (0,08 in)
Maximal zulässige Achsbiegung
0,5 mm (0,020 in)
ROUE AVANT ET FREIN AVANT (TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125E)

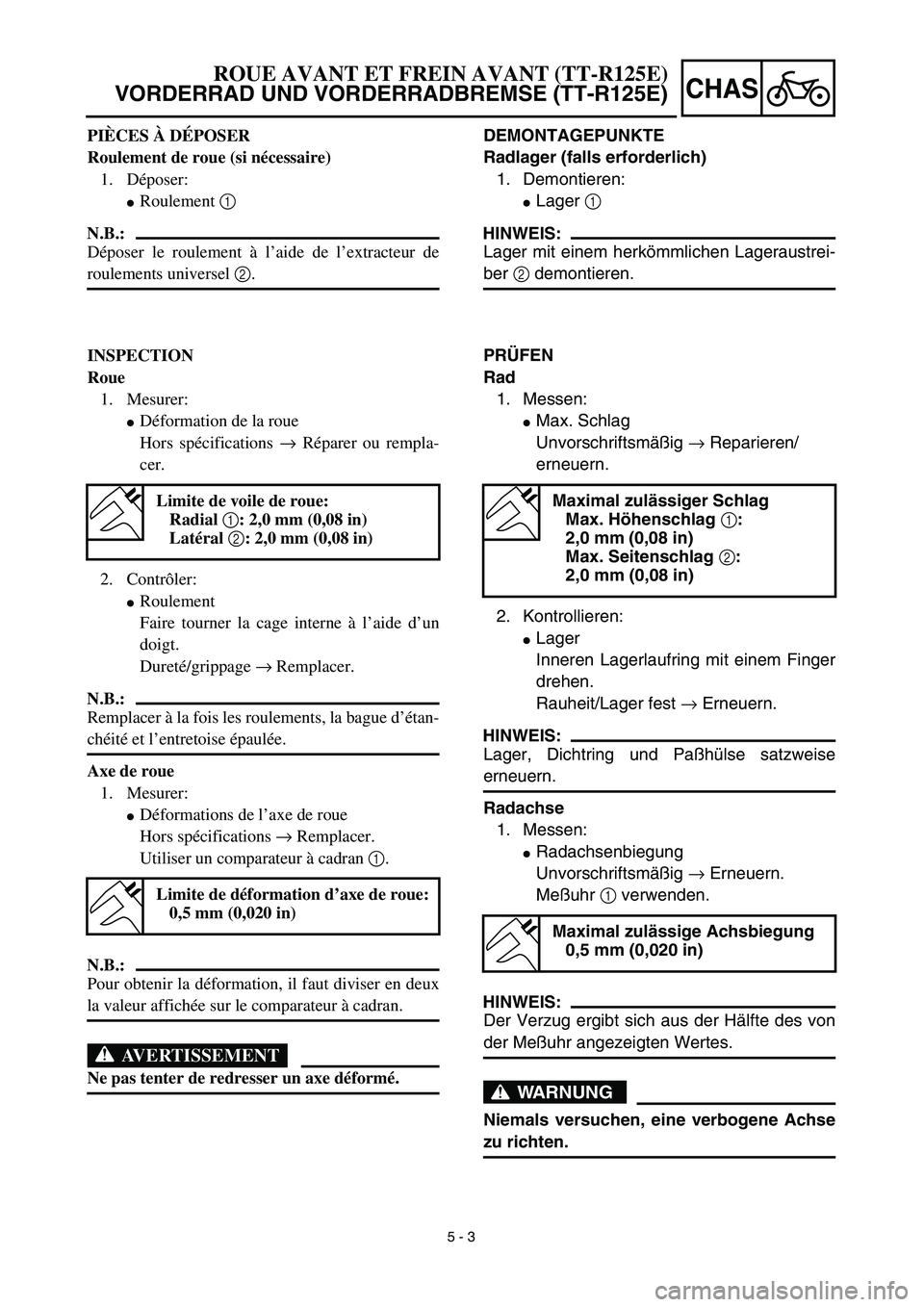

PIÈCES À DÉPOSER
Roulement de roue (si nécessaire)
1. Déposer:

Roulement
1
N.B.:

Déposer le roulement à l’aide de l’extracteur de
roulements universel
2
.
INSPECTION
Roue
1. Mesurer:

Déformation de la roue
Hors spécifications
→
Réparer ou rempla-
cer.
2. Contrôler:

Roulement
Faire tourner la cage interne à l’aide d’un
doigt.
Dureté/grippage
→
Remplacer.
N.B.:

Remplacer à la fois les roulements, la bague d’étan-
chéité et l’entretoise épaulée.
Axe de roue
1. Mesurer:

Déformations de l’axe de roue
Hors spécifications
→
Remplacer.
Utiliser un comparateur à cadran
1
.
N.B.:

Pour obtenir la déformation, il faut diviser en deux
la valeur affichée sur le comparateur à cadran.
AVERTISSEMENT

Ne pas tenter de redresser un axe déformé.
Limite de voile de roue:
Radial
1
: 2,0 mm (0,08 in)
Latéral
2
: 2,0 mm (0,08 in)
Limite de déformation d’axe de roue:
0,5 mm (0,020 in)

5 - 4
CHAS

FRONT WHEEL AND FRONT BRAKE (TT-R125E)
Drum brake
1. Inspect:

Brake shoe lining surface
Glazed areas
→
Polish.
Use coarse sand paper.
NOTE:

After polishing, wipe the polished particles with
a cloth.
2. Measure:

Brake shoe lining thickness
a

Out of specification
→
Replace.
NOTE:

Replace the brake shoes and springs as a set
if either is worn to the limit.
Brake shoe lining thickness:
Standard
40 mm
(0.16 in)2.0 mm
(0.08 in)
3. Measure:

Brake drum inside diameter
a

Out of specification
→
Replace.
Brake drum inside diameter:
Standard
110 mm
(4.33 in)111 mm
(4.37 in)
4. Inspect:

Brake drum inner surface
Oil/scratches
→
Remove.
OilUse a rag soaked in lac-
quer thinner or a solvent.
ScratchesUse a emery cloth (lightly
and evenly polishing).

5 - 4
CHAS

Trommelbremse
1. Kontrollieren:

Bremsbelag-Oberfläche
Glasige Oberfläche
→
Anschleifen.
Grobes Sandpapier verwenden.
HINWEIS:

Nach dem Anschleifen die Schleifpartikel mit
einem Lappen abwischen.
2. Messen:

Trommelbremsbelag-Stärke
a

Unvorschriftsmäßig
→
Erneuern.
HINWEIS:
Bremsbeläge und Federn immer komplett
erneuern, auch wenn nur ein Belag die Grenz-
wert erreicht hat.
Trommelbremsbelag-Stärke
Standard
40 mm
(0,16 in)2,0 mm
(0,08 in)
3. Messen:
Bremstrommel-Innendurchmesser a
Unvorschriftsmäßig → Erneuern.
4. Kontrollieren:
Bremstrommel-Oberfläche (innen)
Öl/Kratzer → Entfernen.
Bremstrommel-Innendurchmes-
ser
Standard
110 mm
(4,33 in)111 mm
(4,37 in)
ÖlEinen mit Verdünner oder
einem Lösungsmittel
getränkten Lappen ver-
wenden.
KratzerSchmirgelleinen verwen-
den (vorsichtig und
gleichmäßig polieren).
ROUE AVANT ET FREIN AVANT (TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125E)

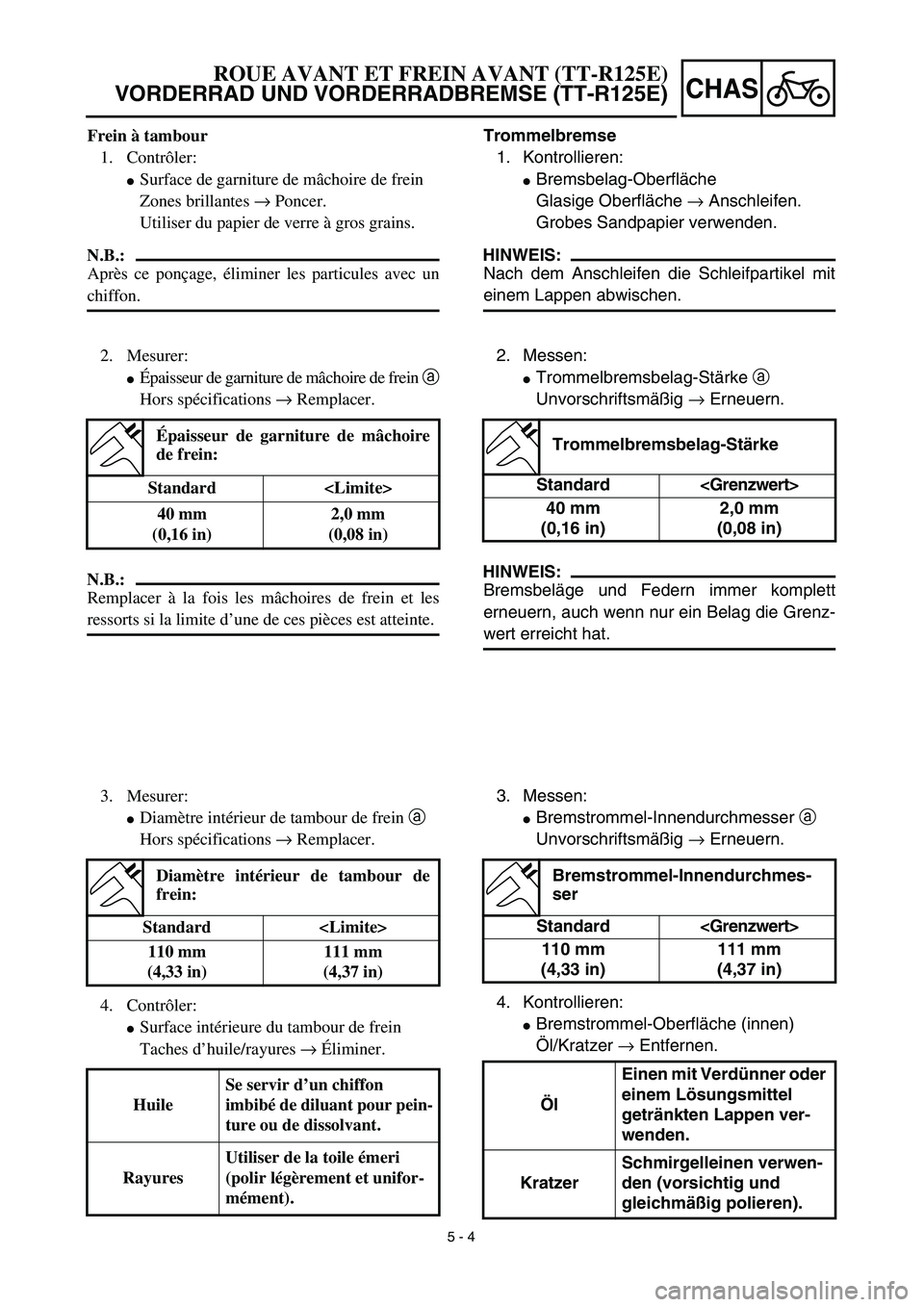

Frein à tambour
1. Contrôler:
Surface de garniture de mâchoire de frein
Zones brillantes → Poncer.
Utiliser du papier de verre à gros grains.
N.B.:
Après ce ponçage, éliminer les particules avec un
chiffon.
2. Mesurer:
Épaisseur de garniture de mâchoire de frein a
Hors spécifications → Remplacer.
N.B.:
Remplacer à la fois les mâchoires de frein et les
ressorts si la limite d’une de ces pièces est atteinte.
Épaisseur de garniture de mâchoire
de frein:
Standard
40 mm
(0,16 in)2,0 mm
(0,08 in)
3. Mesurer:
Diamètre intérieur de tambour de frein a
Hors spécifications → Remplacer.
4. Contrôler:
Surface intérieure du tambour de frein
Taches d’huile/rayures → Éliminer.
Diamètre intérieur de tambour de
frein:
Standard
110 mm
(4,33 in)111 mm
(4,37 in)
HuileSe servir d’un chiffon
imbibé de diluant pour pein-
ture ou de dissolvant.
RayuresUtiliser de la toile émeri
(polir légèrement et unifor-
mément).

5 - 5
CHAS

FRONT WHEEL AND FRONT BRAKE (TT-R125E)
ASSEMBLY AND INSTALLATION
Brake shoe plate assembly
1. Install:

Brake camshaft
1

NOTE:

Apply the lithium soap base grease on the
brake camshaft.
2. Check:

Brake camshaft operation
Unsmooth operation
→
Repair.
3. Install:

Wear indicator plate
1

NOTE:

When installing the wear indicator plate to the
brake camshaft align the projection
a
on the
wear indicator plate with the slots
b
on the
brake camshaft.
4. Install:

Brake camshaft lever
1

NOTE:

Install the brake camshaft lever in relation to
the punch mark
a
as shown.
1
1a
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

5. Install:

Springs
1


Brake shoes 2
NOTE:
Apply the lithium soap base grease on the
pivot pin.
WARNING
Do not apply grease to the brake shoe lin-
ings.
New

5 - 5
CHAS
ZUSAMMENBAU UND MONTAGE
Bremsankerplatte
1. Montieren:
Bremsnocken 1
HINWEIS:
Lithiumfett auf Bremsnocken auftragen.
2. Kontrollieren:
Bremsnocken-Betätigung
Schwergängigkeit → Reparieren.
3. Montieren:
Verschleißanzeiger 1
HINWEIS:
Bei der Montage des Verschleißanzeigers auf
der Bremsnockenwelle die Nase a des Ver-
schleißanzeigers auf die Kerben b der
Bremsnockenwelle ausrichten.
4. Montieren:
Bremsnocken-Betätigungshebel 1
HINWEIS:
Den Bremsnocken-Betätigungshebel in bezug
auf die Stanzmarkierung a montieren, wie in
der Abbildung gezeigt.
5. Montieren:
Federn 1
Bremsbacken 2
HINWEIS:
Lithiumfett auf Hebelachse auftragen.
WARNUNG
Niemals Fett auf die Bremsbeläge auftra-
gen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
ROUE AVANT ET FREIN AVANT (TT-R125E)
VORDERRAD UND VORDERRADBREMSE (TT-R125E)

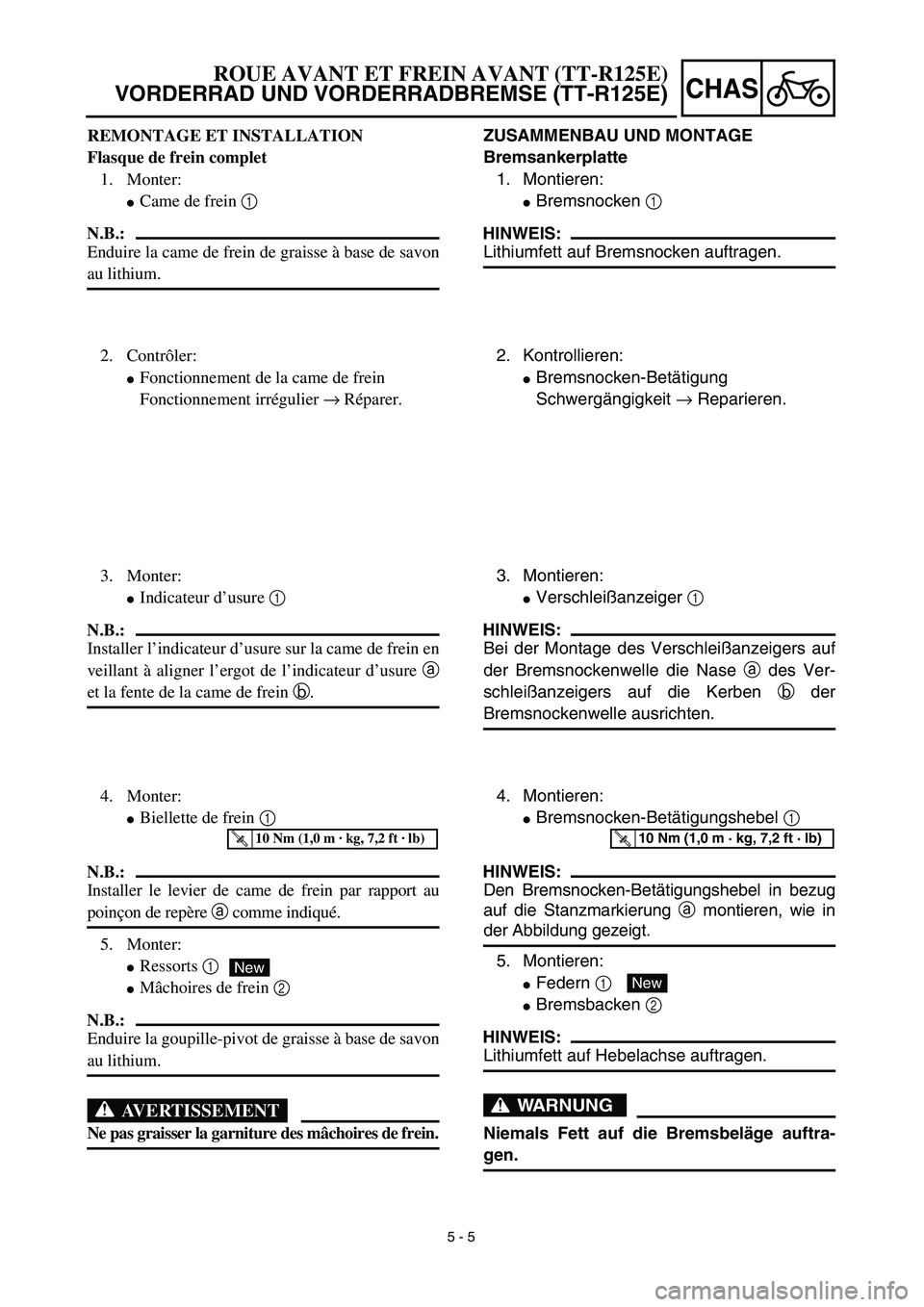

REMONTAGE ET INSTALLATION
Flasque de frein complet
1. Monter:
Came de frein 1
N.B.:
Enduire la came de frein de graisse à base de savon
au lithium.
2. Contrôler:
Fonctionnement de la came de frein
Fonctionnement irrégulier → Réparer.
3. Monter:
Indicateur d’usure 1
N.B.:
Installer l’indicateur d’usure sur la came de frein en
veillant à aligner l’ergot de l’indicateur d’usure a
et la fente de la came de frein b.
4. Monter:
Biellette de frein 1
N.B.:
Installer le levier de came de frein par rapport au
poinçon de repère a comme indiqué.
5. Monter:
Ressorts 1
Mâchoires de frein 2
N.B.:
Enduire la goupille-pivot de graisse à base de savon
au lithium.
AVERTISSEMENT
Ne pas graisser la garniture des mâchoires de frein.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New

5 - 6
CHASFRONT WHEEL AND FRONT BRAKE (TT-R125E)
Front wheel
1. Install:
Wheel bearing 1
Spacer 2
Wheel bearing 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the
wheel bearing and oil seal lip when installing.
Install the wheel bearing so that the enclosed
side is facing outward.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Left side of wheel bearing shall be installed first.
Install the oil seal with its manufacture's
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake shoe plate assembly
Collar set 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
New
3. Install:
Front wheel
NOTE:
Make sure that the slot a on the brake shoe
plate with the stopper b on the front fork outer
tube.
4. Install:
Wheel axle 1
