2003 YAMAHA TTR125 Owners Manual

–+ELEC

ÉQUIPEMENT ÉLECTRIQUE ET SCHÉMA DE CÂBLAGE
ELEKTRISCHE ANLAGE UND SCHALTPLAN
ELEKTRIK
ELEKTRISCHE ANLAGE UND
SCHALTPLAN
ELEKTRISCHE ANLAGE
1
C.D.I.-Einheit
2
Zündschalter
3
Startschalter
4
Kupplungsschalter
5
Motorstoppschalter
6
Starterkreis-Unterbrecherrelais
7
Zündspule
8
Batterie
9
Starterrelais
0
Sicherung
A
Gleichrichter/Regulierer
B
Leerlaufschalter
C
C.D.I.-Lichtmaschinenrotor
D
Startermotor
E
Zündkerze
FARBCODE
B ...................... schwarz
Br..................... braun
G ..................... grün
O ..................... orange
R...................... rot
Sb .................... himmelblau
W ..................... weiß
Y ...................... gelb
B/W ................. schwarz/weiß
L/Y ................... blau/gelb
R/W ................. rot/weiß
* Die Abbildung zeigt die TT-R125LWE.
SCHALTPLAN

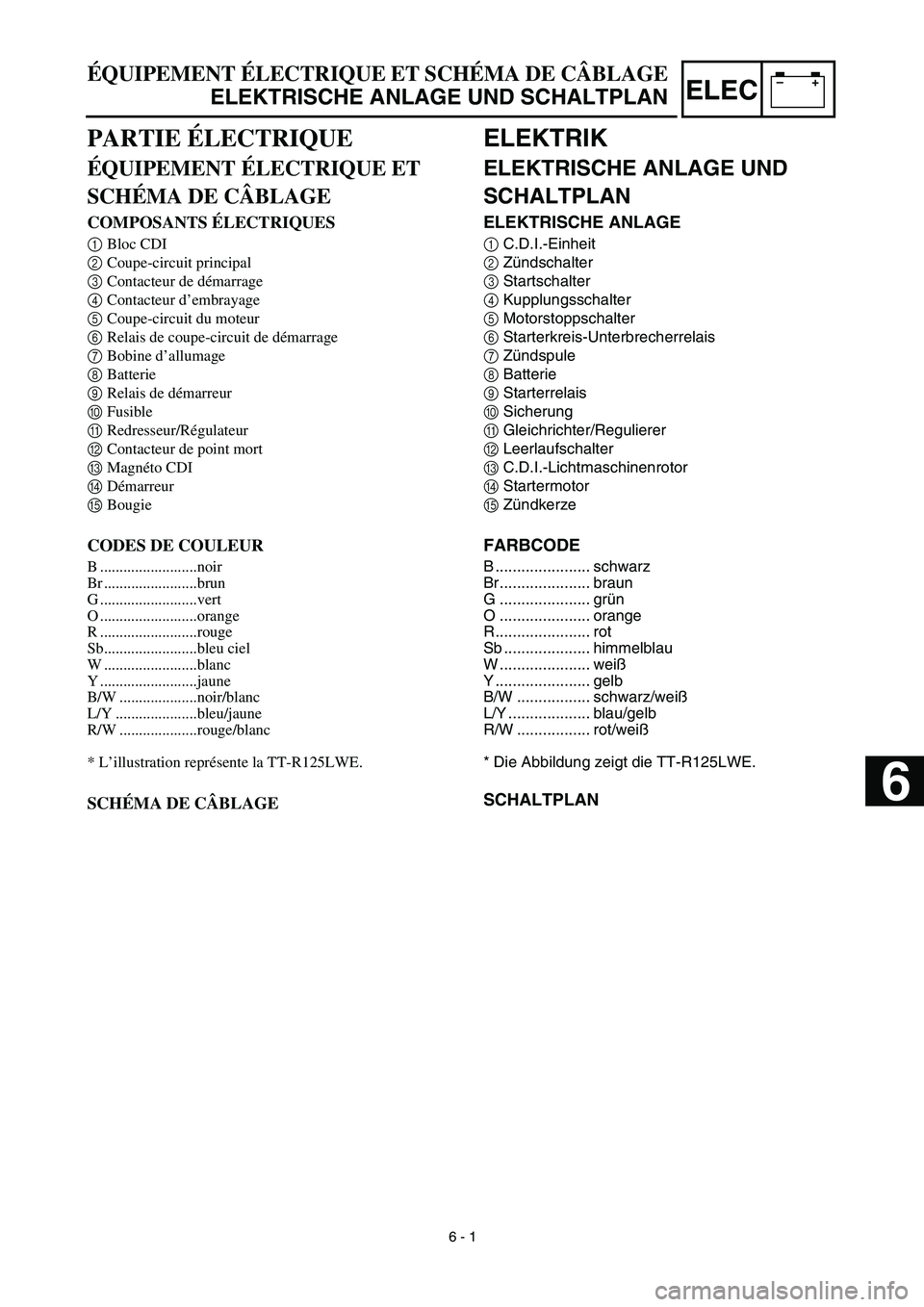

PARTIE ÉLECTRIQUE
ÉQUIPEMENT ÉLECTRIQUE ET
SCHÉMA DE CÂBLAGE
COMPOSANTS ÉLECTRIQUES
1
Bloc CDI
2
Coupe-circuit principal
3
Contacteur de démarrage
4
Contacteur d’embrayage
5
Coupe-circuit du moteur
6
Relais de coupe-circuit de démarrage
7
Bobine d’allumage
8
Batterie
9
Relais de démarreur
0
Fusible
A
Redresseur/Régulateur
B
Contacteur de point mort
C
Magnéto CDI
D
Démarreur
E
Bougie
CODES DE COULEUR
B .........................noir
Br ........................brun
G .........................vert
O .........................orange
R .........................rouge
Sb........................bleu ciel
W ........................blanc
Y .........................jaune
B/W ....................noir/blanc
L/Y .....................bleu/jaune
R/W ....................rouge/blanc
* L’illustration représente la TT-R125LWE.
SCHÉMA DE CÂBLAGE
6 - 1
6

–+ELEC

6 - 2
IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*marked: Only when the ignition checker is used.
NOTE:


Remove the following parts before inspection.
1) Seat
2) Fuel tank

Use the following special tools in this inspection.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754
Pocket tester:
YU-3112-C/90890-03112
Spark gap test*Clean or replace
spark plug.
Check entire ignition
system for connection.Repair or replace.
Check main switch. Replace.
Check engine stop switch. Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check CDI magneto. Pickup coil Replace.
Source coil Replace.
Replace CDI unit.
No Spark
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good
OK
No good

–+ELEC

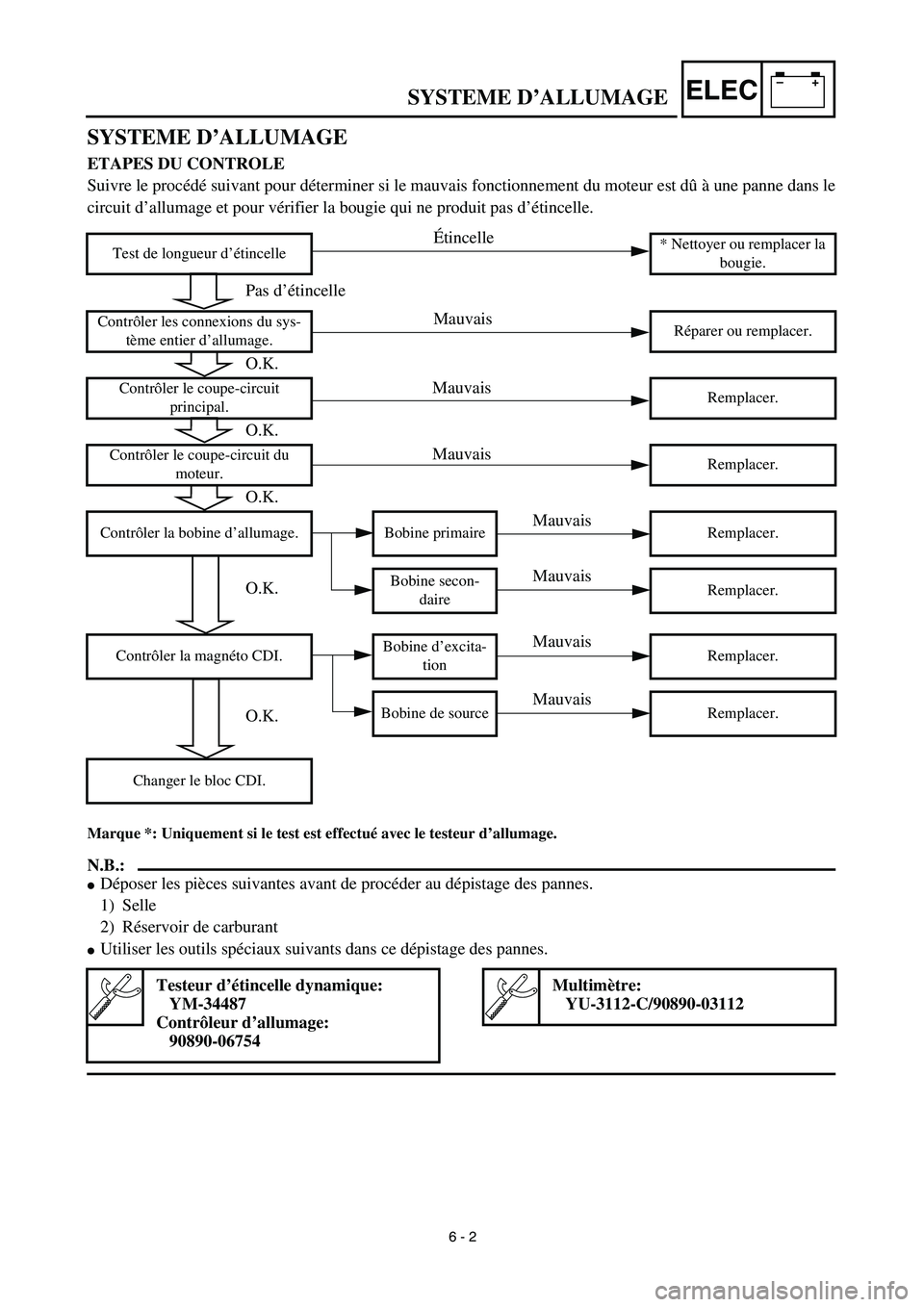

SYSTEME D’ALLUMAGE
SYSTEME D’ALLUMAGE
ETAPES DU CONTROLE
Suivre le procédé suivant pour déterminer si le mauvais fonctionnement du moteur est dû à une panne dans le
circuit d’allumage et pour vérifier la bougie qui ne produit pas d’étincelle.
Marque *: Uniquement si le test est effectué avec le testeur d’allumage.
N.B.:


Déposer les pièces suivantes avant de procéder au dépistage des pannes.
1) Selle
2) Réservoir de carburant

Utiliser les outils spéciaux suivants dans ce dépistage des pannes.
Test de longueur d’étincelle* Nettoyer ou remplacer la
bougie.
Contrôler les connexions du sys-
tème entier d’allumage.Réparer ou remplacer.
Contrôler le coupe-circuit
principal.Remplacer.
Contrôler le coupe-circuit du
moteur.Remplacer.
Contrôler la bobine d’allumage. Bobine primaire Remplacer.
Bobine secon-
daireRemplacer.
Contrôler la magnéto CDI.Bobine d’excita-
tionRemplacer.
Bobine de source Remplacer.
Changer le bloc CDI.
Testeur d’étincelle dynamique:
YM-34487
Contrôleur d’allumage:
90890-06754
Multimètre:
YU-3112-C/90890-03112
6 - 2
Pas d’étincelle
O.K.
O.K.
O.K.
O.K.
Étincelle
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
Mauvais
O.K.
Mauvais

–+ELEC

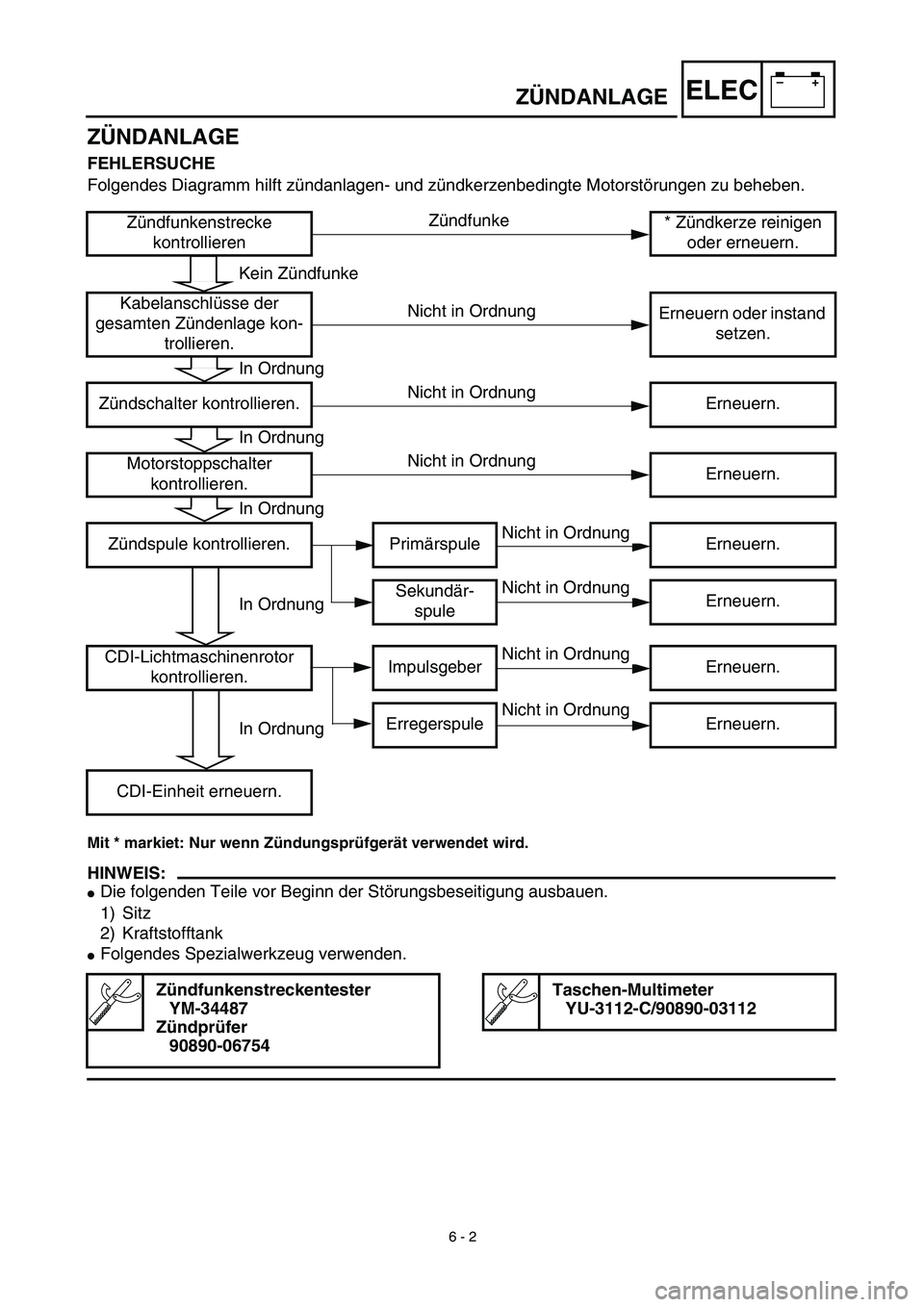

ZÜNDANLAGE
ZÜNDANLAGE
FEHLERSUCHE
Folgendes Diagramm hilft zündanlagen- und zündkerzenbedingte Motorstörungen zu beheben.
Mit * markiet: Nur wenn Zündungsprüfgerät verwendet wird.
HINWEIS:


Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank

Folgendes Spezialwerkzeug verwenden.
Zündfunkenstrecke
kontrollieren* Zündkerze reinigen
oder erneuern.
Kabelanschlüsse der
gesamten Zündenlage kon-
trollieren.Erneuern oder instand
setzen.
Zündschalter kontrollieren. Erneuern.
Motorstoppschalter
kontrollieren.Erneuern.
Zündspule kontrollieren. Primärspule Erneuern.
Sekundär-
spuleErneuern.
CDI-Lichtmaschinenrotor
kontrollieren.Impulsgeber Erneuern.
Erregerspule Erneuern.
CDI-Einheit erneuern.
Zündfunkenstreckentester
YM-34487
Zündprüfer
90890-06754
Taschen-Multimeter
YU-3112-C/90890-03112
6 - 2
Kein Zündfunke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Zündfunke
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung

–+ELEC

MEMO

6 - 3
–+ELEC

IGNITION SYSTEM
EC622001
SPARK GAP TEST
1. Disconnect the spark plug cap from spark
plug.
2. Connect the dynamic spark tester
1
(ignition checker
2
) as shown.

Spark plug cap
3


Spark plug
4

Å
For USA and CDN
ı
Except for USA and CDN
3. Kick the kick starter.
4. Check the ignition spark gap.
5. Start engine, and increase spark gap until
misfire occurs. (for USA and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
Å
ı

EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:

Couplers and leads connection
Rust/dust/looseness/short-circuit
→

Repair or replace.
MAIN SWITCH INSPECTION
1. Inspect:

Main switch continuity
Check for continuity as follows:
Incorrect continuity
→
Replace.
Tester (+)
→
Red lead
1

Tester (–)
→
Brown lead
2
Continuous
Tester (+)
→

Black/White lead
3
Tester (–)
→
Black lead
4
Continuous
R
1
Br
2
B/W
3
B
4Tester selec-
tor position
ON
Ω × 1
OFF
RB/W
BrB
13
24

–+ELEC

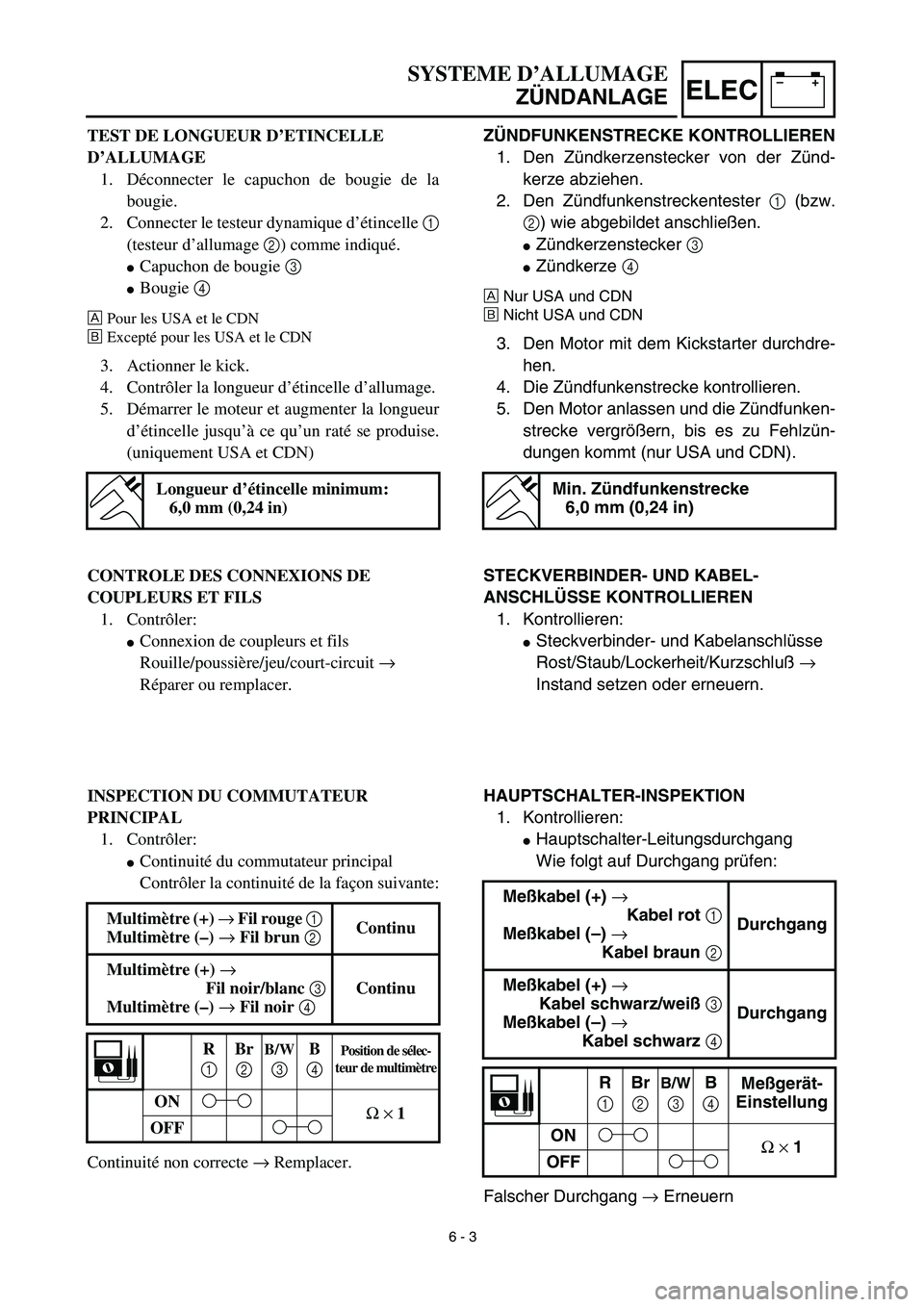

SYSTEME D’ALLUMAGE
ZÜNDANLAGE
ZÜNDFUNKENSTRECKE KONTROLLIEREN
1. Den Zündkerzenstecker von der Zünd-
kerze abziehen.
2. Den Zündfunkenstreckentester
1
(bzw.
2
) wie abgebildet anschließen.

Zündkerzenstecker
3
Zündkerze 4
ÅNur USA und CDN
ıNicht USA und CDN
3. Den Motor mit dem Kickstarter durchdre-
hen.
4. Die Zündfunkenstrecke kontrollieren.
5. Den Motor anlassen und die Zündfunken-
strecke vergrößern, bis es zu Fehlzün-
dungen kommt (nur USA und CDN).
Min. Zündfunkenstrecke
6,0 mm (0,24 in)
STECKVERBINDER- UND KABEL-
ANSCHLÜSSE KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelanschlüsse
Rost/Staub/Lockerheit/Kurzschluß →
Instand setzen oder erneuern.
HAUPTSCHALTER-INSPEKTION
1. Kontrollieren:
Hauptschalter-Leitungsdurchgang
Wie folgt auf Durchgang prüfen:
Falscher Durchgang → Erneuern Meßkabel (+) →
Kabel rot 1
Meßkabel (–) →
Kabel braun 2Durchgang
Meßkabel (+) →
Kabel schwarz/weiß 3
Meßkabel (–) →
Kabel schwarz 4Durchgang
R
1Br
2B/W
3B
4Meßgerät-
Einstellung
ON
Ω × 1
OFF
TEST DE LONGUEUR D’ETINCELLE
D’ALLUMAGE
1. Déconnecter le capuchon de bougie de la
bougie.
2. Connecter le testeur dynamique d’étincelle 1
(testeur d’allumage 2) comme indiqué.
Capuchon de bougie 3
Bougie 4
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
3. Actionner le kick.
4. Contrôler la longueur d’étincelle d’allumage.
5. Démarrer le moteur et augmenter la longueur
d’étincelle jusqu’à ce qu’un raté se produise.
(uniquement USA et CDN)
Longueur d’étincelle minimum:
6,0 mm (0,24 in)
CONTROLE DES CONNEXIONS DE
COUPLEURS ET FILS
1. Contrôler:
Connexion de coupleurs et fils
Rouille/poussière/jeu/court-circuit →
Réparer ou remplacer.
INSPECTION DU COMMUTATEUR
PRINCIPAL
1. Contrôler:
Continuité du commutateur principal
Contrôler la continuité de la façon suivante:
Continuité non correcte → Remplacer. Multimètre (+) → Fil rouge 1
Multimètre (–) → Fil brun 2 Continu
Multimètre (+) →
Fil noir/blanc 3
Multimètre (–) → Fil noir 4 Continu
R
1Br
2B/W
3B
4Position de sélec-
teur de multimètre
ON
Ω × 1
OFF
6 - 3

6 - 4
–+ELECIGNITION SYSTEM
ENGINE STOP SWITCH INSPECTION
1. Inspect:
Engine stop switch continuity
No continuous while being pushed → Replace.
Continuous while being free → Replace. Tester (+) lead → Black lead 1
Tester (–) lead → Black lead 2
B
1B
2Tester selec-
tor position
PUSH IN
Ω × 1
FREE
BB
1
2
EC626002
IGNITION COIL INSPECTION
1. Inspect:
Primary coil resistance
Out of specification → Replace.
2. Inspect:
Secondary coil resistance
Out of specification → Replace.
NOTE:
When inspecting the secondary coil resis-
tance, remove the spark plug cap.Tester (+) lead → Orange lead 1
Tester (–) lead → Black lead 2
Primary coil
resistanceTester selector
position
0.18 ~ 0.28 Ω at
20 ˚C (68 ˚F)Ω × 1
Tester (+) lead → Spark plug lead 1
Tester (–) lead → Orange lead 2
Secondary coil
resistanceTester selector
position
6.3 ~ 9.5 kΩ at
20 ˚C (68 ˚F)kΩ × 1
