COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
STARTER MOTOR OPERATION
1. Connect the positive battery terminal 1
and starter motor lead 2 with a jumper
lead 3.
Not operate → Repair or replace the
starter motor.
WARNING
A wire that is used as a jumper lead must
have at least the same capacity or more
as that of the a battery lead, otherwise the
jumper lead may burn.
This check is likely to produce sparks,
therefore make sure nothing flammable is
in the vicinity.
STARTING CIRCUIT CUT-OFF RELAY
INSPECTION
1. Remove:
Starting circuit cut-off relay
2. Inspect:
Starting circuit cut-off relay conduct
Use 12 V battery.
Battery (+) lead → Sky blue lead 1
Battery (–) lead → Red/White lead 2
Tester (+) lead → Red/White lead 3
Tester (–) lead → Red/White lead 4
R/W
3R/W
4Tester selec-
tor position
Connected
to battery
Ω × 1Not
connected
to battery
2 4
3
1
ELECTRIC STARTING SYSTEM

–+ELEC
SYSTEM DE DEMARRAGE ELECTRIQUE
ELEKTROSTARTERSYSTEM
KONTROLLE VON LEITUNGSSTECKERN
UND LEITUNGSVERBINDUNGEN
1. Kontrollieren:
Leitungsstecker und Leitungsverbin-
dungen
Rost/Staub/Lockerheit/Kurzschluß →
Instand setzen oder erneuern.
STARTERMOTORBETRIEB
1. Die positive Batterieklemme 1 und die
Startermotorleitung 2 mit einem Über-
brückungskabel 3 verbinden.
Keine Funktion → Den Startermotor
instand setzen oder erneuern.
WARNUNG
Ein als Überbrückungskabel verwendetes
Kabel muß mindestens die gleiche Kapa-
zität wie die des Batteriekabels haben,
andernfalls besteht die Gefahr des Durch-
brennens.
Bei dieser Prüfung können leicht Funken
auftreten, deshalb unbedingt sicherstel-
len, daß kein entflammbares Material in
der Nähe ist.
KONTROLLE DES STARTERKREIS-
UNTERBRECHERRELAIS
1. Demontieren:
Starterkreis-Unterbrecherrelais
2. Kontrollieren:
Starterkreis-Unterbrecherrelais Durchgang
12-V-Batterie verwenden.
Batterie Kabel (+) → Kabel hellblau 1
Batterie Kabel (–) → Kabel rot/weiß 2
Meßkabel (+) → Kabel rot/weiß 3
Meßkabel (–) → Kabel rot/weiß 4
R/W
3R/W
4Meßgerät-
Einstellung
An Batterie
angeschlos-
sen
Ω × 1Nicht an
Batterie
angeschlos-
sen

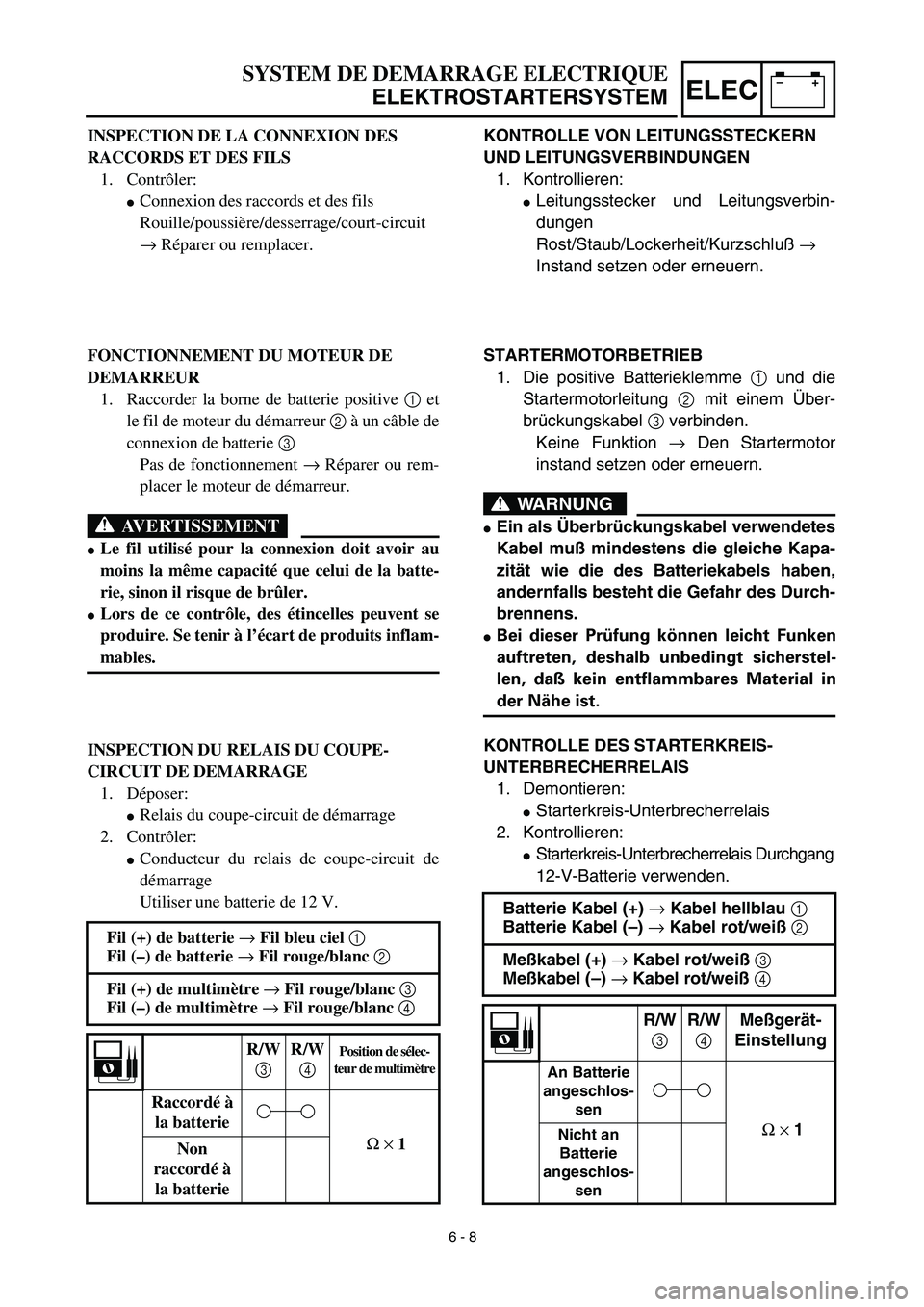

INSPECTION DE LA CONNEXION DES
RACCORDS ET DES FILS
1. Contrôler:
Connexion des raccords et des fils
Rouille/poussière/desserrage/court-circuit
→ Réparer ou remplacer.
FONCTIONNEMENT DU MOTEUR DE
DEMARREUR
1. Raccorder la borne de batterie positive 1 et
le fil de moteur du démarreur 2 à un câble de
connexion de batterie 3
Pas de fonctionnement → Réparer ou rem-
placer le moteur de démarreur.
AVERTISSEMENT
Le fil utilisé pour la connexion doit avoir au
moins la même capacité que celui de la batte-
rie, sinon il risque de brûler.
Lors de ce contrôle, des étincelles peuvent se
produire. Se tenir à l’écart de produits inflam-
mables.
INSPECTION DU RELAIS DU COUPE-
CIRCUIT DE DEMARRAGE
1. Déposer:
Relais du coupe-circuit de démarrage
2. Contrôler:
Conducteur du relais de coupe-circuit de
démarrage
Utiliser une batterie de 12 V.
Fil (+) de batterie → Fil bleu ciel 1
Fil (–) de batterie → Fil rouge/blanc 2
Fil (+) de multimètre → Fil rouge/blanc 3
Fil (–) de multimètre → Fil rouge/blanc 4
R/W
3R/W
4Position de sélec-
teur de multimètre
Raccordé à
la batterie
Ω × 1
Non
raccordé à
la batterie
6 - 8

6 - 9
–+ELEC
STARTER RELAY INSPECTION
1. Remove:
Starter relay
2. Inspect:
Starter relay conduct
Use 12 V battery.
Continuous while not connected to the battery
→ Replace.
Not continuous while connected to the battery
→ Replace.Battery (+) lead →
Starter relay terminal 1
Battery (–) lead →
Starter relay terminal 2
Tester (+) lead →
Starter relay terminal 3
Tester (–) lead →
Starter relay terminal 4
Ter-
minal
3
Ter-
minal
4Tester selec-
tor position
Connected
to battery
Ω × 1Not
connected
to battery
NEUTRAL SWITCH INSPECTION
1. Inspect:
Neutral switch conduct
No continuous while in neutral → Replace.
Continuous while in gear → Replace. Tester (+) lead → Sky blue lead 1
Tester (–) lead → Black lead 2
Sb
1B
2Tester selec-
tor position
NEU-
TRAL
Ω × 1
IN
GEAR
WSb
YB
1
2
ELECTRIC STARTING SYSTEM

–+ELEC
SYSTEM DE DEMARRAGE ELECTRIQUE
ELEKTROSTARTERSYSTEM
STARTER-RELAIS-KONTROLLE
1. Demontieren:
Starterrelais
2. Kontrollieren:
Starterrelais-Durchgang
12-V-Batterie verwenden.
Durchgang, wenn nicht an Batterie ange-
schlossen → Erneuern.
Kein Durchgang, wenn an Batterie ange-
schlossen → Erneuern. Batteriekabel (+) →
Starterrelais-Klemme 1
Batteriekabel (–) →
Starterrelais-Klemme 2
Meßkabel (+) → Starterrelais-Klemme 3
Meßkabel (–) → Starterrelais-Klemme 4
Klemme
3
Klemme
4Meßgerät-
Einstellung
An Batterie
angeschlos-
sen
Ω × 1Nicht an
Batterie
angeschlos-
sen
LEERLAUFSCHALTER-KONTROLLE
1. Kontrollieren:
Leerlaufschalter-Durchgang
Kein Durchgang im Leerlauf → Erneuern.
Durchgang wenn Gang eingelegt → Erneuern. Meßkabel (+) → Kabel hellblau 1
Meßkabel (–) → Kabel schwarz 2
Sb
1B
2Meßgerät-
Einstellung
LEERLAUF
Ω × 1
GANG EIN-
GELEGT

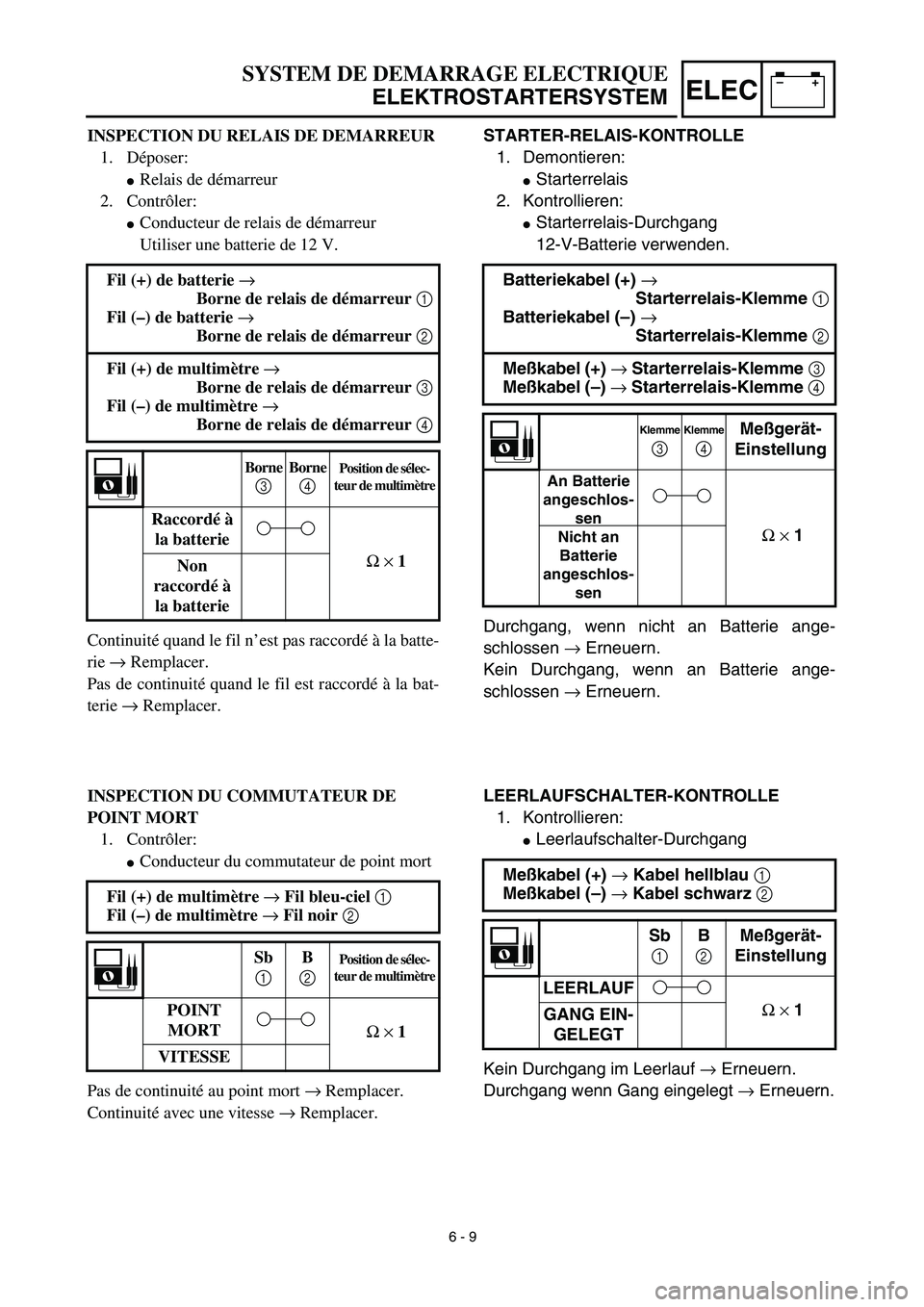

INSPECTION DU RELAIS DE DEMARREUR
1. Déposer:
Relais de démarreur
2. Contrôler:
Conducteur de relais de démarreur
Utiliser une batterie de 12 V.
Continuité quand le fil n’est pas raccordé à la batte-
rie → Remplacer.
Pas de continuité quand le fil est raccordé à la bat-
terie → Remplacer. Fil (+) de batterie →
Borne de relais de démarreur 1
Fil (–) de batterie →
Borne de relais de démarreur 2
Fil (+) de multimètre →
Borne de relais de démarreur 3
Fil (–) de multimètre →
Borne de relais de démarreur 4
Borne
3
Borne
4
Position de sélec-
teur de multimètre
Raccordé à
la batterie
Ω × 1
Non
raccordé à
la batterie
INSPECTION DU COMMUTATEUR DE
POINT MORT
1. Contrôler:
Conducteur du commutateur de point mort
Pas de continuité au point mort → Remplacer.
Continuité avec une vitesse → Remplacer. Fil (+) de multimètre → Fil bleu-ciel 1
Fil (–) de multimètre → Fil noir 2
Sb
1B
2Position de sélec-
teur de multimètre
POINT
MORT
Ω × 1
VITESSE
6 - 9

6 - 10
–+ELEC

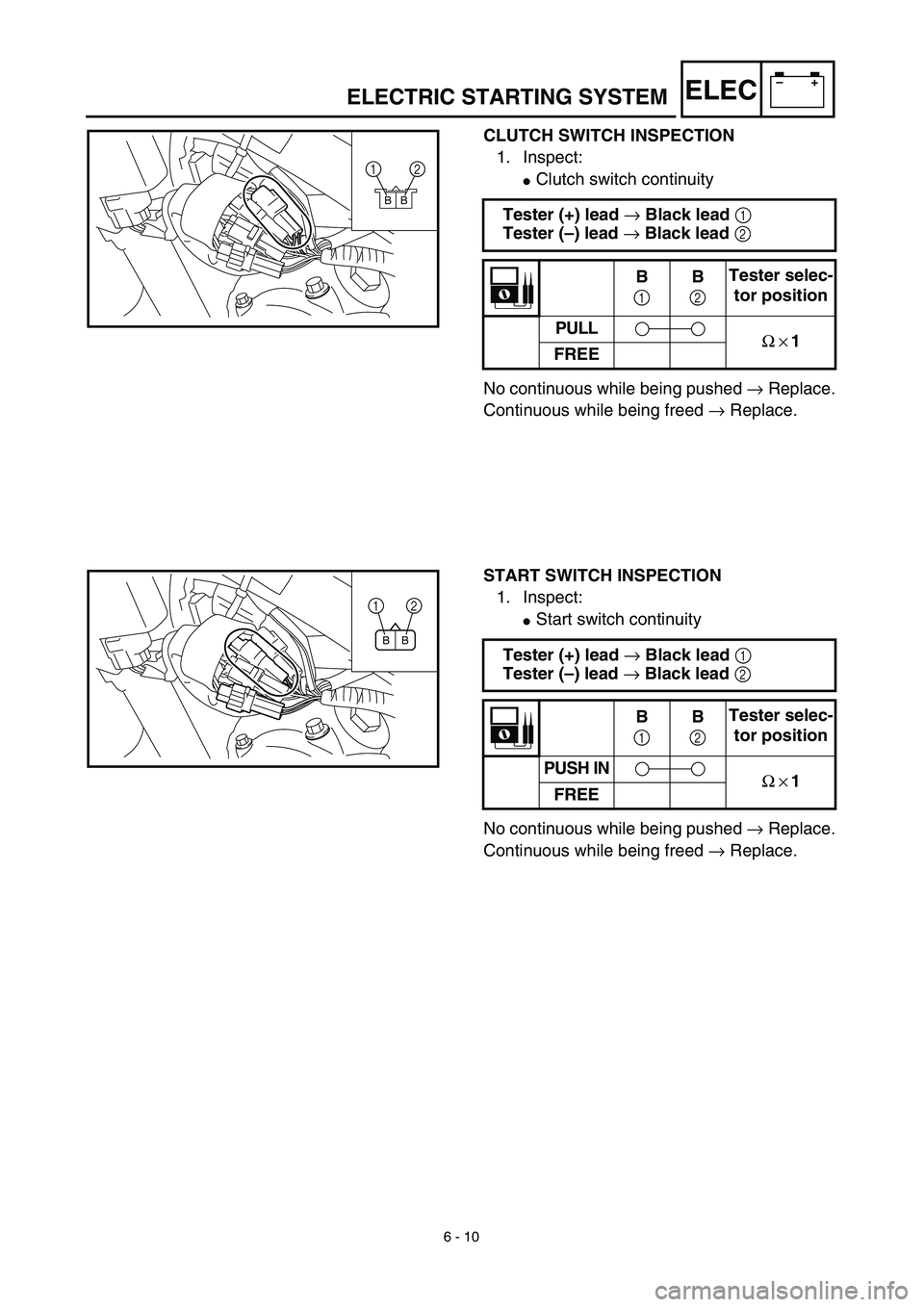

CLUTCH SWITCH INSPECTION
1. Inspect:
Clutch switch continuity
No continuous while being pushed → Replace.
Continuous while being freed → Replace. Tester (+) lead → Black lead 1
Tester (–) lead → Black lead 2
B
1B
2Tester selec-
tor position
PULL
Ω × 1
FREE
BB
1
2
START SWITCH INSPECTION
1. Inspect:
Start switch continuity
No continuous while being pushed → Replace.
Continuous while being freed → Replace. Tester (+) lead → Black lead 1
Tester (–) lead → Black lead 2
B
1B
2Tester selec-
tor position
PUSH IN
Ω × 1
FREE
BB
12
ELECTRIC STARTING SYSTEM

–+ELEC
SYSTEM DE DEMARRAGE ELECTRIQUE
ELEKTROSTARTERSYSTEM
KUPPLUNGSSCHALTER-INSPEKTION
1. Kontrollieren:
Leitungsdurchgang des Kupplungs-
schalters
Kein Durchgang wenn gezogen → Erneuern.
Durchgang wenn frei → Erneuern. Meßkabel (+) → Kabel Schwarz 1
Meßkabel (–) → Kabel Schwarz 2
B
1B
2Meßgerät-
Einstellung
ZIEHEN
Ω × 1
FREI
STARTSCHALTER-KONTROLLE
1. Kontrollieren:
Startschalter-Durchgang
Kein Durchgang wenn eingedrückt → Erneu-
ern.
Durchgang wenn frei → Erneuern. Meßkabel (+) → Kabel schwarz 1
Meßkabel (–) → Kabel schwarz 2
B
1 B
2 Meßgerät-
Einstellung
GE-
DRÜCKT
Ω × 1
FREI

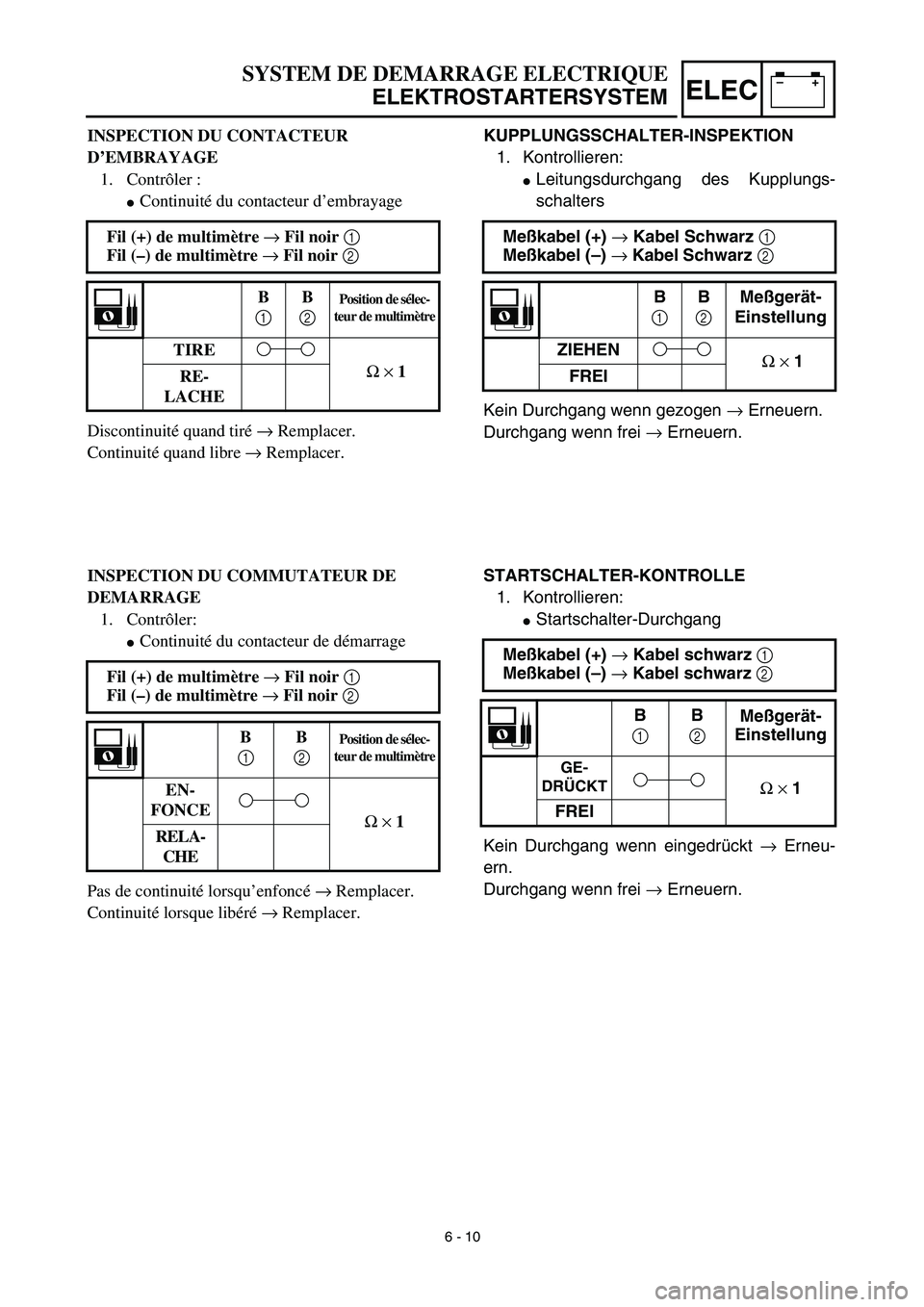

INSPECTION DU CONTACTEUR
D’EMBRAYAGE
1. Contrôler :
Continuité du contacteur d’embrayage
Discontinuité quand tiré → Remplacer.
Continuité quand libre → Remplacer. Fil (+) de multimètre → Fil noir 1
Fil (–) de multimètre → Fil noir 2
B
1B
2Position de sélec-
teur de multimètre
TIRE
Ω × 1
RE-
LACHE
INSPECTION DU COMMUTATEUR DE
DEMARRAGE
1. Contrôler:
Continuité du contacteur de démarrage
Pas de continuité lorsqu’enfoncé → Remplacer.
Continuité lorsque libéré → Remplacer. Fil (+) de multimètre → Fil noir 1
Fil (–) de multimètre → Fil noir 2
B
1B
2Position de sélec-
teur de multimètre
EN-
FONCE
Ω × 1
RELA-
CHE
6 - 10

6 - 11
–+ELEC
STARTER MOTOR
7
4
3
52
1
5 8
0
90
95
6
1
New
New
New
Extent of removal:1 Starter motor disassembly
Extent of removal Order Part name Q’ty Remarks
STARTER MOTOR REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
1 Starter motor 1
STARTER MOTOR DISASSEM-
BLY
1Starter motor front cover 1
2Washer (starter motor front
cover)1
3Plain washer 1
4Circlip 1
5O-ring
3
1
