2003 YAMAHA TTR125 Owners Manual

SPEC

2 - 1
CARACTÉRISTIQUES
CARACTÉRISTIQUES GÉNÉRALES
TT-R125E
Nom du modèle: TT-R125ER (USA, CDN, AUS, NZ)
TT-R125E (EUROPE, ZA)
Numéro de code de modèle: 5HPK (USA, AUS, NZ, EUROPE, ZA)
5HPL (CDN)
Dimensions: USA, AUS, NZ,
ZA, EUROPECDN
Longueur hors tout 1.830 mm (72,0 in)
1.865 mm (73,4 in)
Largeur hors tout 785 mm (30,9 in)
←
Hauteur hors tout 1.055 mm (41,5 in)
←
Hauteur de la selle 775 mm (30,5 in)
←
Empattement 1.250 mm (49,2 in)
←
Garde au sol minimale 265 mm (10,4 in)
←
Poids net:
Avec huile et réservoir de carburant rempli 90 kg (198,4 lb)
Moteur:
Type de moteur 4 temps, refroidissement par air, un arbre à cames en
tête (SOHC)
Disposition du cylindre Monocylindre, incliné vers l’avant
Cylindrée 124 cm
3

(7,57 cu.in)
Alésage
×
course 54,0
×
54,0 mm (2,126
×
2,126 in)
Taux de compression 10,0:1
Système de démarrage Kick et démarreur électrique
Système de graissage: Carter humide
Type ou grade d’huile:
Huile de moteur (USA et CDN)
À –10 ˚C (10 ˚F) ou plus
Å
Yamalube 4 (10W-30) ou huile moteur SAE 10W-30
de grade SE
À 5 ˚C (40 ˚F) ou plus
ı
Yamalube 4 (20W-40) ou huile moteur SAE 20W-40
de grade SE
(Sauf USA et CDN)
API “SE” ou grade supérieur
CARACTÉRISTIQUES GÉNÉRALES

SPEC

2 - 2

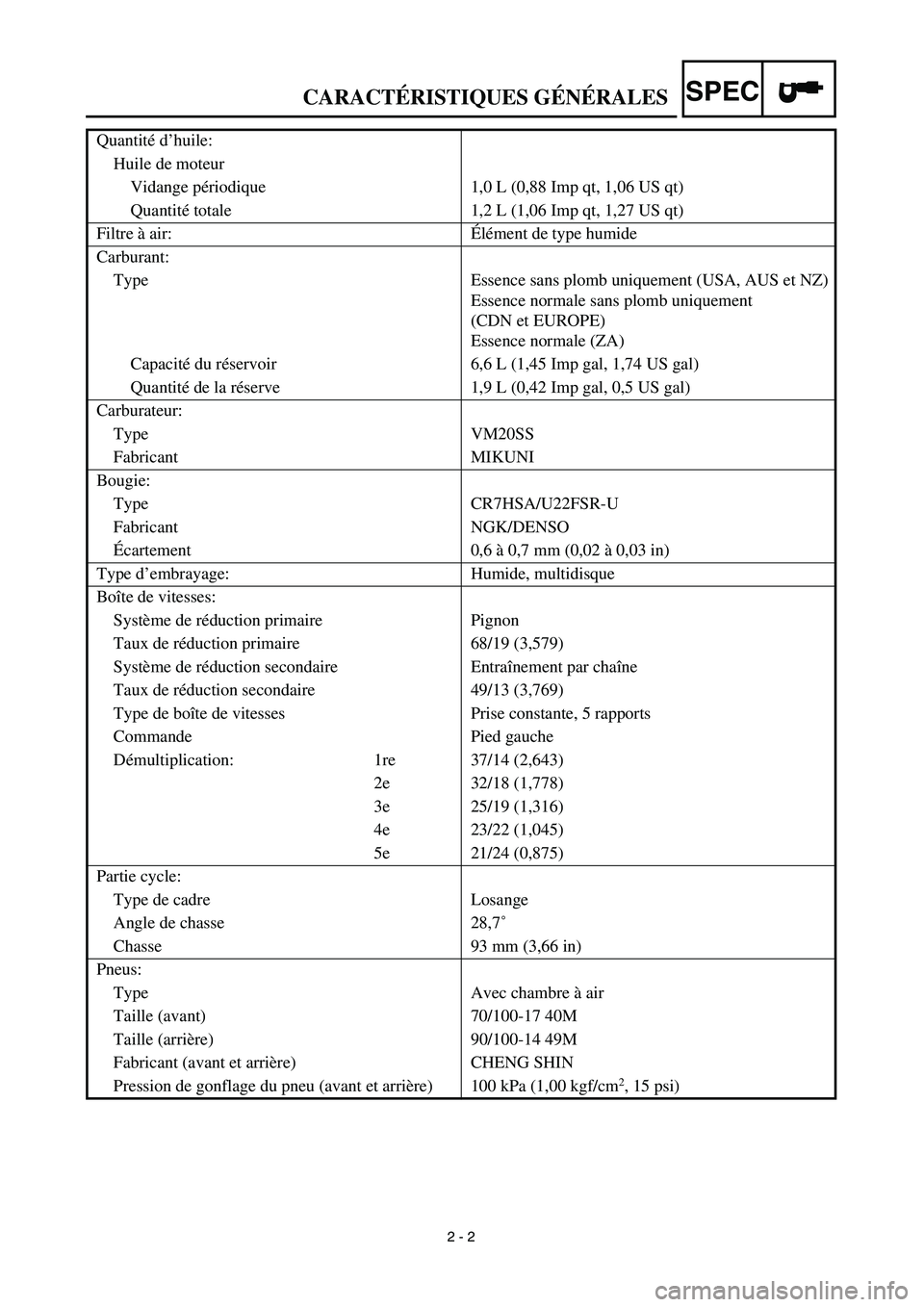

Quantité d’huile:
Huile de moteur
Vidange périodique 1,0 L (0,88 Imp qt, 1,06 US qt)
Quantité totale 1,2 L (1,06 Imp qt, 1,27 US qt)
Filtre à air:Élément de type humide
Carburant:
Type Essence sans plomb uniquement (USA, AUS et NZ)
Essence normale sans plomb uniquement
(CDN et EUROPE)
Essence normale (ZA)
Capacité du réservoir 6,6 L (1,45 Imp gal, 1,74 US gal)
Quantité de la réserve 1,9 L (0,42 Imp gal, 0,5 US gal)
Carburateur:
Type VM20SS
Fabricant MIKUNI
Bougie:
Type CR7HSA/U22FSR-U
Fabricant NGK/DENSO
Écartement 0,6 à 0,7 mm (0,02 à 0,03 in)
Type d’embrayage: Humide, multidisque
Boîte de vitesses:
Système de réduction primaire Pignon
Taux de réduction primaire 68/19 (3,579)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 49/13 (3,769)
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gauche
Démultiplication: 1re 37/14 (2,643)
2e 32/18 (1,778)
3e 25/19 (1,316)
4e 23/22 (1,045)
5e 21/24 (0,875)
Partie cycle:
Type de cadre Losange
Angle de chasse 28,7˚
Chasse 93 mm (3,66 in)
Pneus:
Type Avec chambre à air
Taille (avant) 70/100-17 40M
Taille (arrière) 90/100-14 49M
Fabricant (avant et arrière) CHENG SHIN
Pression de gonflage du pneu (avant et arrière) 100 kPa (1,00 kgf/cm
2

, 15 psi)
CARACTÉRISTIQUES GÉNÉRALES

SPEC

2 - 3
Freins:
Type de frein avant Frein à tambour
Commande Main droite
Type de frein arrière Frein à tambour
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross à liaison)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur
hydraulique
Débattement de roue:
Débattement de roue avant 180 mm (7,09 in)
Débattement de roue arrière 160 mm (6,30 in)
Partie électrique:
Système d’allumage CDI
Système de générateur Magnéto CDI
Type de batterie GT4L-BS
Tension/Capacité de la batterie 12 V/3,2 AH
Gravité spécifique 1,320
CARACTÉRISTIQUES GÉNÉRALES

SPEC

2 - 4
TT-R125LWE
Nom du modèle: TT-R125LWER (USA, CDN, AUS, NZ)
TT-R125LWE (EUROPE, ZA)
Numéro de code de modèle: 5HPM (USA, AUS, NZ, EUROPE, ZA)
5HPN (CDN)
Dimensions: USA, AUS, NZ,
ZA, EUROPECDN
Longueur hors tout 1.885 mm (74,2 in) 1.890 mm (74,4 in)
Largeur hors tout 795 mm (31,3 in)
←
Hauteur hors tout 1.085 mm (42,7 in)
←
Hauteur de la selle 805 mm (31,7 in)
←
Empattement 1.270 mm (50,0 in)
←
Garde au sol minimale 295 mm (11,6 in)
←
Poids net:
Avec huile et réservoir de carburant rempli 90 kg (198,4 lb)
Moteur:
Type de moteur 4 temps, refroidissement par air, un arbre à cames en
tête (SOHC)
Disposition du cylindre Monocylindre, incliné vers l’avant
Cylindrée 124 cm
3

(7,57 cu.in)
Alésage
×
course 54,0
×
54,0 mm (2,126
×
2,126 in)
Taux de compression 10,0:1
Système de démarrage Kick et démarreur électrique
Système de graissage: Carter humide
Type ou grade d’huile:
Huile de moteur (USA et CDN)
À –10 ˚C (10 ˚F) ou plus
Å
Yamalube 4 (10W-30) ou huile moteur SAE 10W-30
de grade SE
À 5 ˚C (40 ˚F) ou plus
ı
Yamalube 4 (20W-40) ou huile moteur SAE 20W-40
de grade SE
(Sauf USA et CDN)
API “SE” ou grade supérieur
CARACTÉRISTIQUES GÉNÉRALES

SPEC

2 - 5

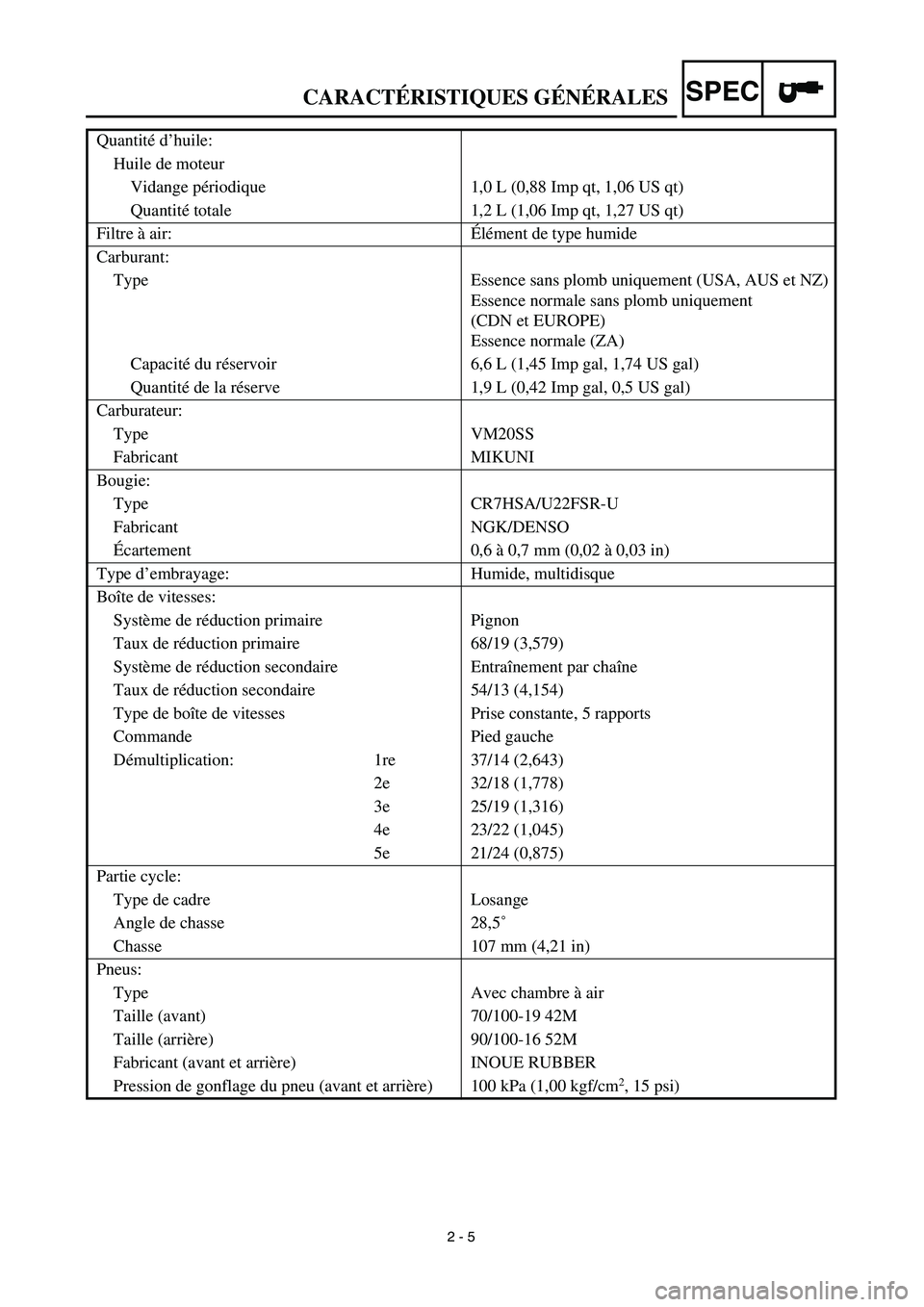

Quantité d’huile:
Huile de moteur
Vidange périodique 1,0 L (0,88 Imp qt, 1,06 US qt)
Quantité totale 1,2 L (1,06 Imp qt, 1,27 US qt)
Filtre à air:Élément de type humide
Carburant:
Type Essence sans plomb uniquement (USA, AUS et NZ)
Essence normale sans plomb uniquement
(CDN et EUROPE)
Essence normale (ZA)
Capacité du réservoir 6,6 L (1,45 Imp gal, 1,74 US gal)
Quantité de la réserve 1,9 L (0,42 Imp gal, 0,5 US gal)
Carburateur:
Type VM20SS
Fabricant MIKUNI
Bougie:
Type CR7HSA/U22FSR-U
Fabricant NGK/DENSO
Écartement 0,6 à 0,7 mm (0,02 à 0,03 in)
Type d’embrayage: Humide, multidisque
Boîte de vitesses:
Système de réduction primaire Pignon
Taux de réduction primaire 68/19 (3,579)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 54/13 (4,154)
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gauche
Démultiplication: 1re 37/14 (2,643)
2e 32/18 (1,778)
3e 25/19 (1,316)
4e 23/22 (1,045)
5e 21/24 (0,875)
Partie cycle:
Type de cadre Losange
Angle de chasse 28,5˚
Chasse 107 mm (4,21 in)
Pneus:
Type Avec chambre à air
Taille (avant) 70/100-19 42M
Taille (arrière) 90/100-16 52M
Fabricant (avant et arrière) INOUE RUBBER
Pression de gonflage du pneu (avant et arrière) 100 kPa (1,00 kgf/cm
2

, 15 psi)
CARACTÉRISTIQUES GÉNÉRALES

SPEC

2 - 6

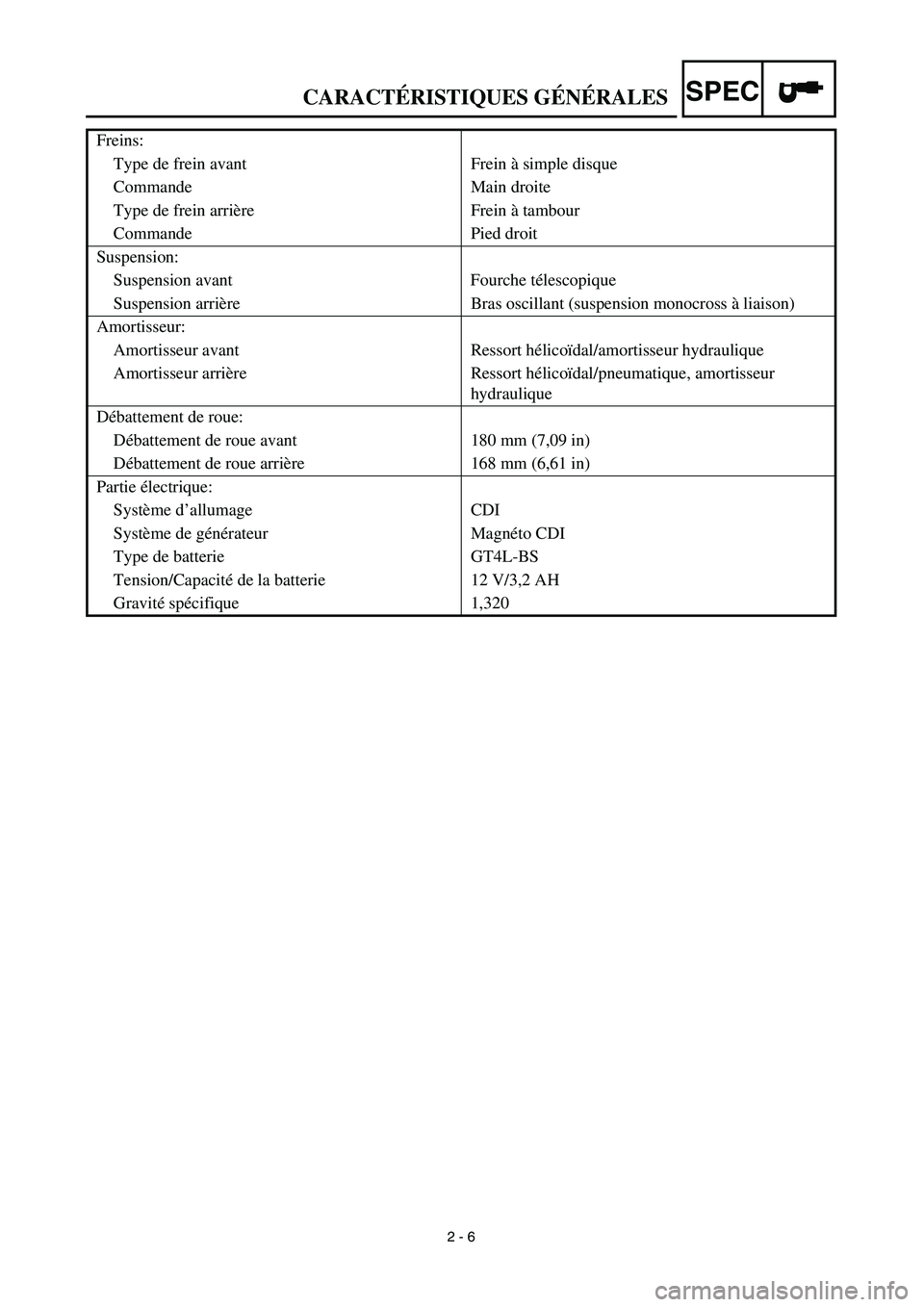

Freins:
Type de frein avant Frein à simple disque
Commande Main droite
Type de frein arrière Frein à tambour
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross à liaison)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur
hydraulique
Débattement de roue:
Débattement de roue avant 180 mm (7,09 in)
Débattement de roue arrière 168 mm (6,61 in)
Partie électrique:
Système d’allumage CDI
Système de générateur Magnéto CDI
Type de batterie GT4L-BS
Tension/Capacité de la batterie 12 V/3,2 AH
Gravité spécifique 1,320
CARACTÉRISTIQUES GÉNÉRALES

SPEC

2 - 7
CARACTÉRISTIQUES D’ENTRETIEN
MOTEUR
Désignation Standard Limite
Culasse:
Limite de déformation ---- 0,03 mm
(0,0012 in)
Cylindre:
Alésage 54,000 à 54,019 mm
(2,1260 à 2,1267 in)----
Limite d’ovalisation ---- 0,05 mm
(0,0020 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (côté gau-
che)----
Dimensions de came
Admission“A” 25,881 à 25,981 mm
(1,0189 à 1,0229 in)25,851 mm
(1,0178 in)
“B” 21,195 à 21,295 mm
(0,8344 à 0,8384 in)21,165 mm
(0,8333 in)
Échappement“A” 25,841 à 25,941 mm
(1,0174 à 1,0213 in)25,811 mm
(1,0162 in)
“B” 21,050 à 21,150 mm
(0,8287 à 0,8327 in)21,020 mm
(0,8276 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
CARACTÉRISTIQUES D’ENTRETIEN

SPEC

2 - 8
Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons DID25SD DHA/88 ----
Méthode de réglage de chaîne de distribution Automatique ----
Culbuteur/axe de culbuteur:
Diamètre extérieur d’arbre 9,981 à 9,991 mm
(0,3930 à 0,3933 in)9,95 mm
(0,3917 in)
Diamètre intérieur du culbuteur 10,000 à 10,015 mm
(0,3937 à 0,3943 in)10,03 mm
(0,3949 in)
Soupape, siège de soupape, guide de soupape:
Jeu de soupapes (à froid) AD. 0,08 à 0,12 mm
(0,0031 à 0,0047 in)----
ÉCH. 0,10 à 0,14 mm
(0,0039 à 0,0055 in)----
Dimensions des soupapes:
“A” diamètre de tête AD. 25,9 à 26,1 mm
(1,0197 à 1,0276 in)----
ÉCH. 21,9 à 22,1 mm
(0,8622 à 0,8701 in)----
“B” largeur de face AD. 1,1 à 3,0 mm
(0,0433 à 0,1181 in)----
ÉCH. 1,7 à 2,8 mm
(0,0669 à 0,1102 in)----
“C” largeur de siège AD. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ÉCH. 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD. 0,4 à 0,8 mm
(0,0157 à 0,0315 in)----
ÉCH. 0,8 à 1,2 mm
(0,0315 à 0,0472 in)----
Diamètre extérieur de queue AD.4,975 à 4,990 mm
(0,1959 à 0,1965 in)4,950 mm
(0,1949 in)
ÉCH. 4,960 à 4,975 mm
(0,1953 à 0,1959 in)4,935 mm
(0,1943 in)
Diamètre intérieur du guide AD. 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,042 mm
(0,1985 in)
ÉCH. 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,042 mm
(0,1985 in)
Jeu entre queue et guide AD.0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,0031 in)
ÉCH. 0,025 à 0,052 mm
(0,0010 à 0,0020 in)0,10 mm
(0,0040 in) Désignation Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge
