2003 YAMAHA TTR125 Owners Manual

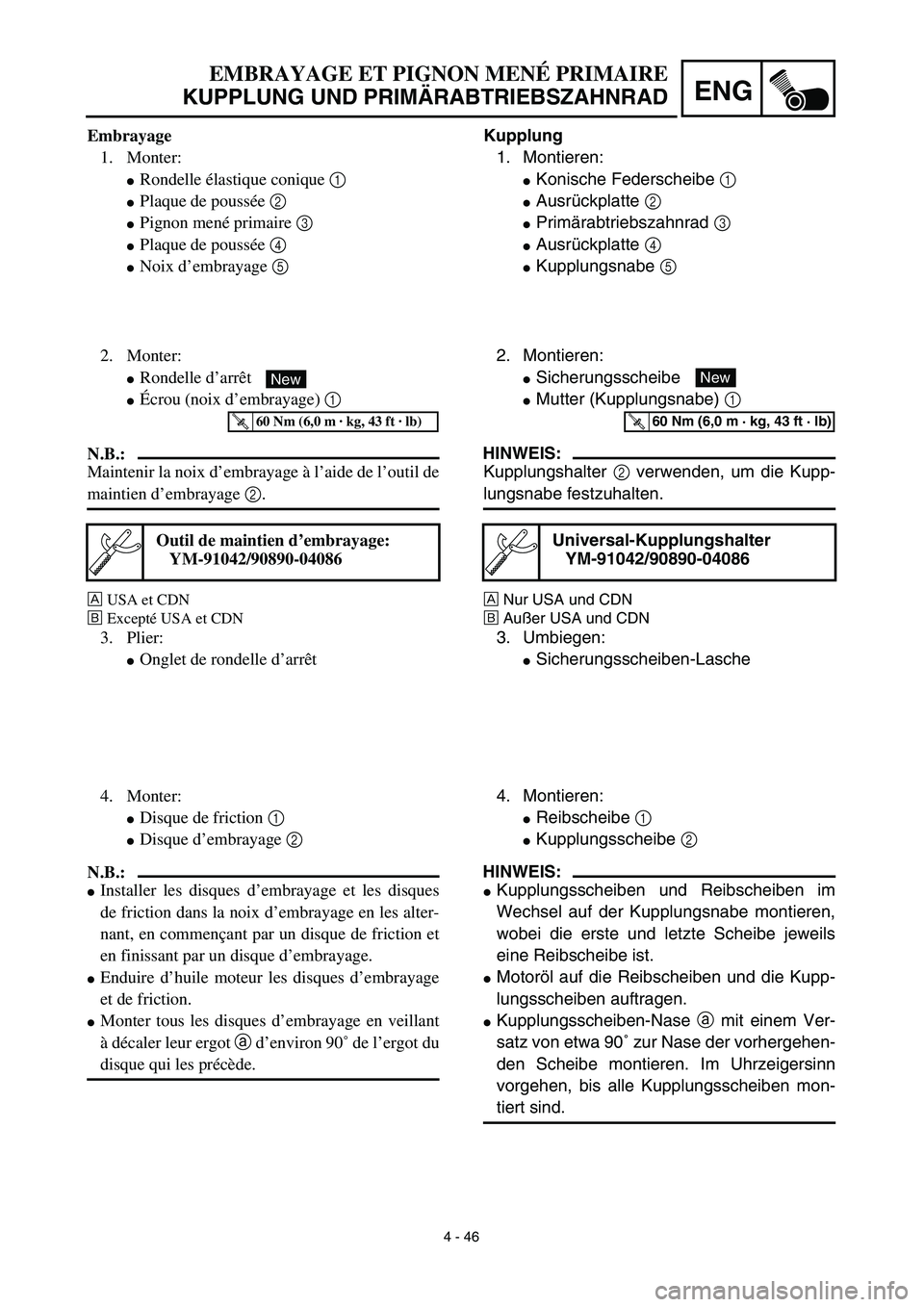

4 - 46
ENG
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
Kupplung
1. Montieren:
Konische Federscheibe 1
Ausrückplatte 2
Primärabtriebszahnrad 3
Ausrückplatte 4
Kupplungsnabe 5
2. Montieren:
Sicherungsscheibe
Mutter (Kupplungsnabe) 1
HINWEIS:
Kupplungshalter 2 verwenden, um die Kupp-
lungsnabe festzuhalten.
ÅNur USA und CDN
ıAußer USA und CDN
3. Umbiegen:
Sicherungsscheiben-Lasche
Universal-Kupplungshalter
YM-91042/90890-04086
New
T R..60 Nm (6,0 m · kg, 43 ft · lb)
4. Montieren:
Reibscheibe 1
Kupplungsscheibe 2
HINWEIS:
Kupplungsscheiben und Reibscheiben im
Wechsel auf der Kupplungsnabe montieren,
wobei die erste und letzte Scheibe jeweils
eine Reibscheibe ist.
Motoröl auf die Reibscheiben und die Kupp-
lungsscheiben auftragen.
Kupplungsscheiben-Nase a mit einem Ver-
satz von etwa 90˚ zur Nase der vorhergehen-
den Scheibe montieren. Im Uhrzeigersinn
vorgehen, bis alle Kupplungsscheiben mon-
tiert sind. Embrayage
1. Monter:
Rondelle élastique conique 1
Plaque de poussée 2
Pignon mené primaire 3
Plaque de poussée 4
Noix d’embrayage 5
2. Monter:
Rondelle d’arrêt
Écrou (noix d’embrayage) 1
N.B.:
Maintenir la noix d’embrayage à l’aide de l’outil de
maintien d’embrayage 2.
ÅUSA et CDN
ıExcepté USA et CDN
3. Plier:
Onglet de rondelle d’arrêt
Outil de maintien d’embrayage:
YM-91042/90890-04086
New
T R..60 Nm (6,0 m · kg, 43 ft · lb)
4. Monter:
Disque de friction 1
Disque d’embrayage 2
N.B.:
Installer les disques d’embrayage et les disques
de friction dans la noix d’embrayage en les alter-
nant, en commençant par un disque de friction et
en finissant par un disque d’embrayage.
Enduire d’huile moteur les disques d’embrayage
et de friction.
Monter tous les disques d’embrayage en veillant
à décaler leur ergot a d’environ 90˚ de l’ergot du
disque qui les précède.

4 - 47
ENGCLUTCH AND PRIMARY DRIVEN GEAR
5. Install:
Ball
NOTE:
Apply the engine oil on the ball.
6. Install:
Push rod 1 1
Push plate 2
Washer 3
Nut (push rod 1) 4
7. Install:
Pressure plate 1
Clutch spring 2
Bolt (clutch spring) 3
NOTE:
Align the arrow mark a on the pressure
plate with the punched mark b on the clutch
boss.
Tighten the bolts in stage, using a crisscross
pattern.
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
8. Check:
Push lever position
Push the push lever assembly in the
arrow direction and make sure that the
mach mark are aligned → adjust.
aMatch mark on the push lever assembly
bMatch mark on the crankcase

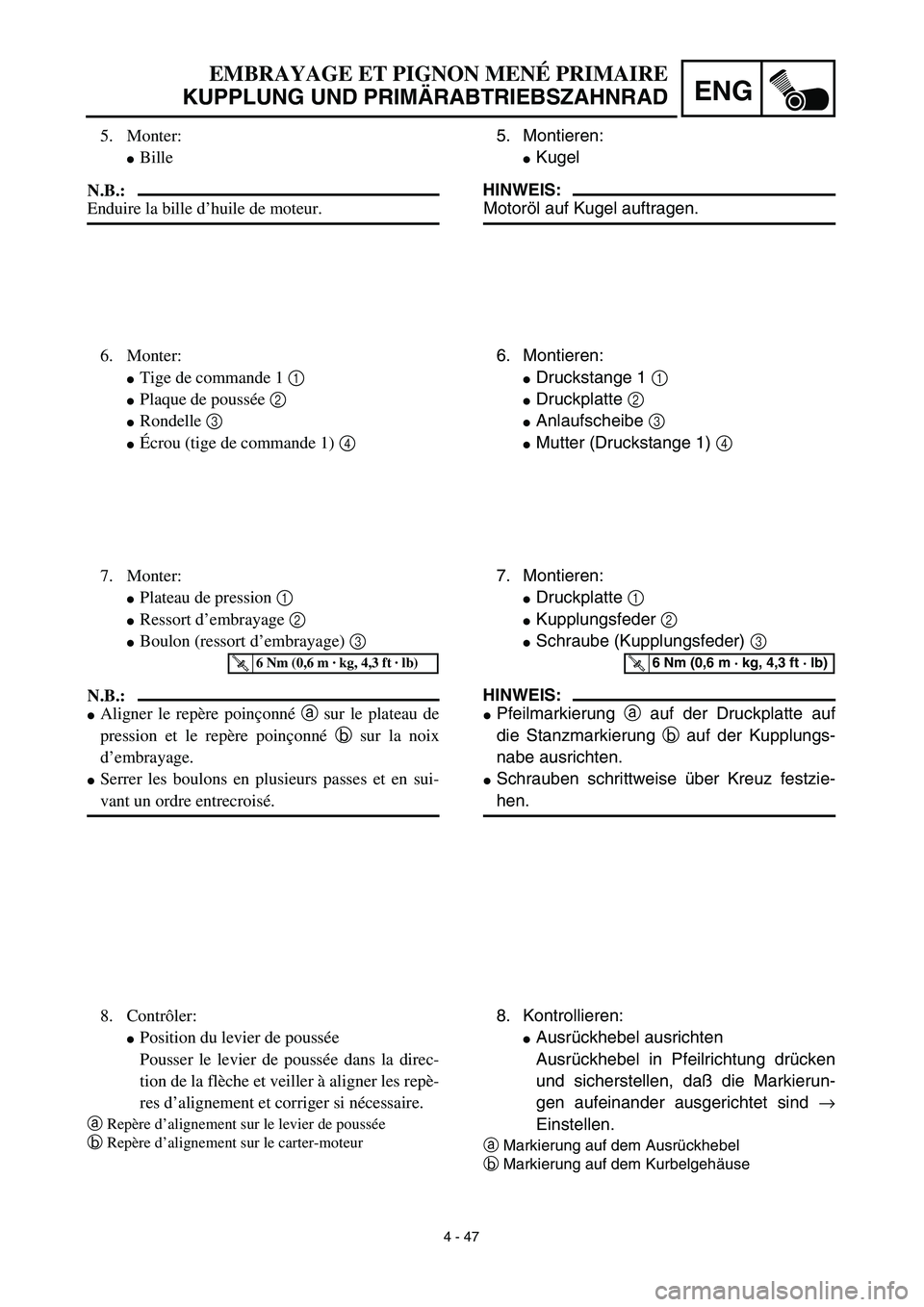

4 - 47
ENG
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
5. Montieren:
Kugel
HINWEIS:
Motoröl auf Kugel auftragen.
6. Montieren:
Druckstange 1 1
Druckplatte 2
Anlaufscheibe 3
Mutter (Druckstange 1) 4
7. Montieren:
Druckplatte 1
Kupplungsfeder 2
Schraube (Kupplungsfeder) 3
HINWEIS:
Pfeilmarkierung a auf der Druckplatte auf
die Stanzmarkierung b auf der Kupplungs-
nabe ausrichten.
Schrauben schrittweise über Kreuz festzie-
hen.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
8. Kontrollieren:
Ausrückhebel ausrichten
Ausrückhebel in Pfeilrichtung drücken
und sicherstellen, daß die Markierun-
gen aufeinander ausgerichtet sind →
Einstellen.
aMarkierung auf dem Ausrückhebel
bMarkierung auf dem Kurbelgehäuse
5. Monter:
Bille
N.B.:
Enduire la bille d’huile de moteur.
6. Monter:
Tige de commande 1 1
Plaque de poussée 2
Rondelle 3
Écrou (tige de commande 1) 4
7. Monter:
Plateau de pression 1
Ressort d’embrayage 2
Boulon (ressort d’embrayage) 3
N.B.:
Aligner le repère poinçonné a sur le plateau de
pression et le repère poinçonné b sur la noix
d’embrayage.
Serrer les boulons en plusieurs passes et en sui-
vant un ordre entrecroisé.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
8. Contrôler:
Position du levier de poussée
Pousser le levier de poussée dans la direc-
tion de la flèche et veiller à aligner les repè-
res d’alignement et corriger si nécessaire.
aRepère d’alignement sur le levier de poussée
bRepère d’alignement sur le carter-moteur

4 - 48
ENGCLUTCH AND PRIMARY DRIVEN GEAR
9. Adjust:
Push lever position
Adjustment steps:
Loosen the locknut 1.
Turn the push rod 1 2 clockwise or coun-
terclockwise to match alignment marks.
Hold the push rod 1 to prevent it from
moving and tighten the locknut to specifi-
cation.
Tighten the locknut 1.
T R..
Locknut:
8 Nm (0.8 m • kg, 5.8 ft • lb)
10. Install:
Dowel pins
Gasket (right crankcase cover)
Right crankcase cover
Battery negative lead 1
Lead holder 2
Bolts (right crankcase cover)
NOTE:
Apply Quick gasket® (YAMAHA Bond
No.1215) to end of the right crankcase cover
bolts, as shown.
Tighten the bolts in stages, using a criss-
cross pattern.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No.1215:
90890-85505
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
11. Install:
Kickstarter crank 1
Nut (kickstarter crank) 2
NOTE:
Install the kickstarter crank so that there is 5 ~
10 mm (0.2 ~ 0.4 in) a between the kickstarter
crank and the right crankcase cover.
T R..50 Nm (5.0 m · kg, 36 ft · lb)

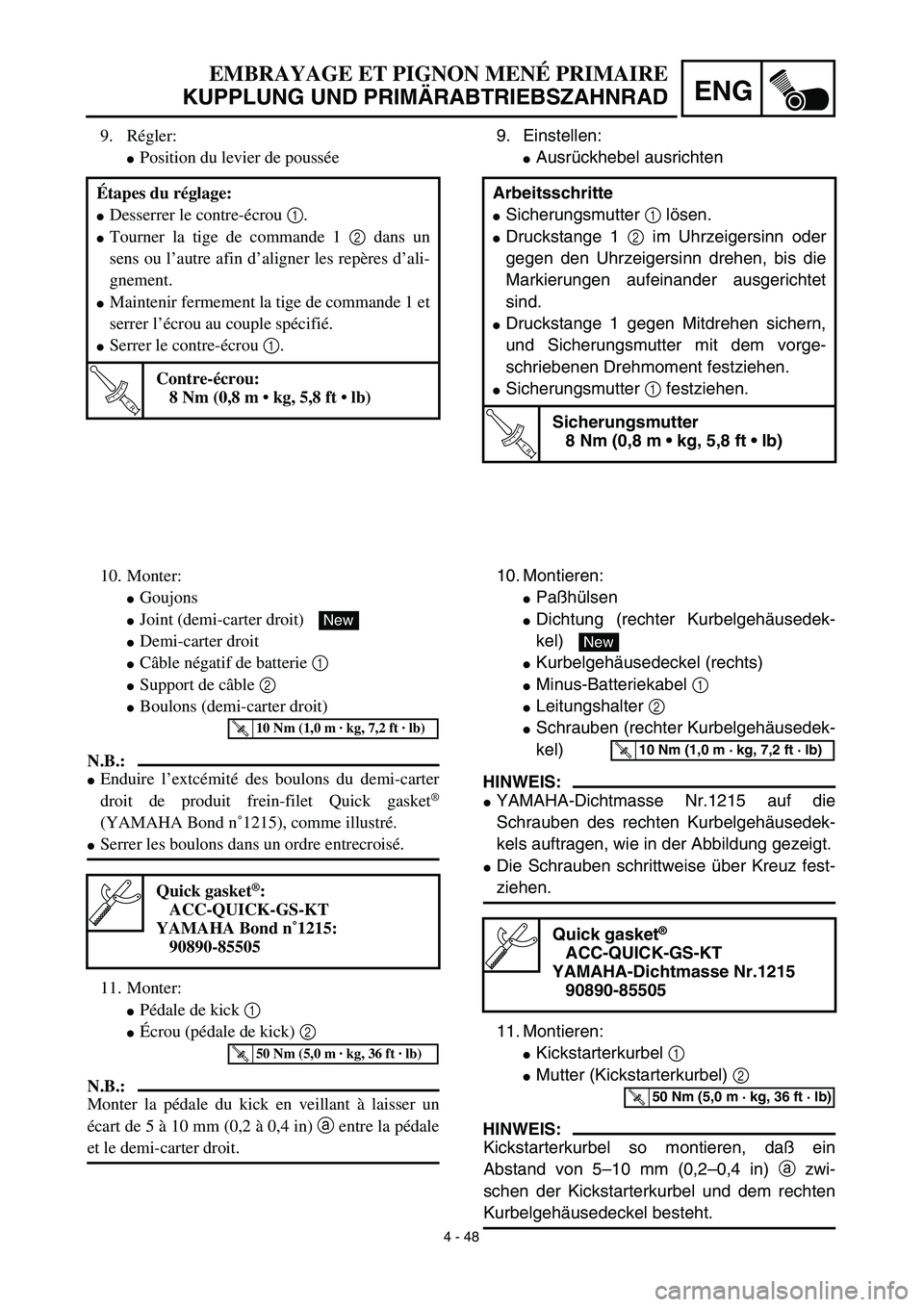

4 - 48
ENG
9. Einstellen:
Ausrückhebel ausrichten
Arbeitsschritte
Sicherungsmutter 1 lösen.
Druckstange 1 2 im Uhrzeigersinn oder
gegen den Uhrzeigersinn drehen, bis die
Markierungen aufeinander ausgerichtet
sind.
Druckstange 1 gegen Mitdrehen sichern,
und Sicherungsmutter mit dem vorge-
schriebenen Drehmoment festziehen.
Sicherungsmutter 1 festziehen.
T R..
Sicherungsmutter
8 Nm (0,8 m • kg, 5,8 ft • lb)
10. Montieren:
Paßhülsen
Dichtung (rechter Kurbelgehäusedek-
kel)
Kurbelgehäusedeckel (rechts)
Minus-Batteriekabel 1
Leitungshalter 2
Schrauben (rechter Kurbelgehäusedek-
kel)
HINWEIS:
YAMAHA-Dichtmasse Nr.1215 auf die
Schrauben des rechten Kurbelgehäusedek-
kels auftragen, wie in der Abbildung gezeigt.
Die Schrauben schrittweise über Kreuz fest-
ziehen.
11. Montieren:
Kickstarterkurbel 1
Mutter (Kickstarterkurbel) 2
HINWEIS:
Kickstarterkurbel so montieren, daß ein
Abstand von 5–10 mm (0,2–0,4 in) a zwi-
schen der Kickstarterkurbel und dem rechten
Kurbelgehäusedeckel besteht.
Quick gasket®
ACC-QUICK-GS-KT
YAMAHA-Dichtmasse Nr.1215
90890-85505
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..50 Nm (5,0 m · kg, 36 ft · lb)
9. Régler:
Position du levier de poussée
Étapes du réglage:
Desserrer le contre-écrou 1.
Tourner la tige de commande 1 2 dans un
sens ou l’autre afin d’aligner les repères d’ali-
gnement.
Maintenir fermement la tige de commande 1 et
serrer l’écrou au couple spécifié.
Serrer le contre-écrou 1.
T R..
Contre-écrou:
8 Nm (0,8 m • kg, 5,8 ft • lb)
10. Monter:
Goujons
Joint (demi-carter droit)
Demi-carter droit
Câble négatif de batterie 1
Support de câble 2
Boulons (demi-carter droit)
N.B.:
Enduire l’extcémité des boulons du demi-carter
droit de produit frein-filet Quick gasket
®
(YAMAHA Bond n˚1215), comme illustré.
Serrer les boulons dans un ordre entrecroisé.
11. Monter:
Pédale de kick 1
Écrou (pédale de kick) 2
N.B.:
Monter la pédale du kick en veillant à laisser un
écart de 5 à 10 mm (0,2 à 0,4 in) a entre la pédale
et le demi-carter droit.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n˚1215:
90890-85505
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..50 Nm (5,0 m · kg, 36 ft · lb)
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD

4 - 49

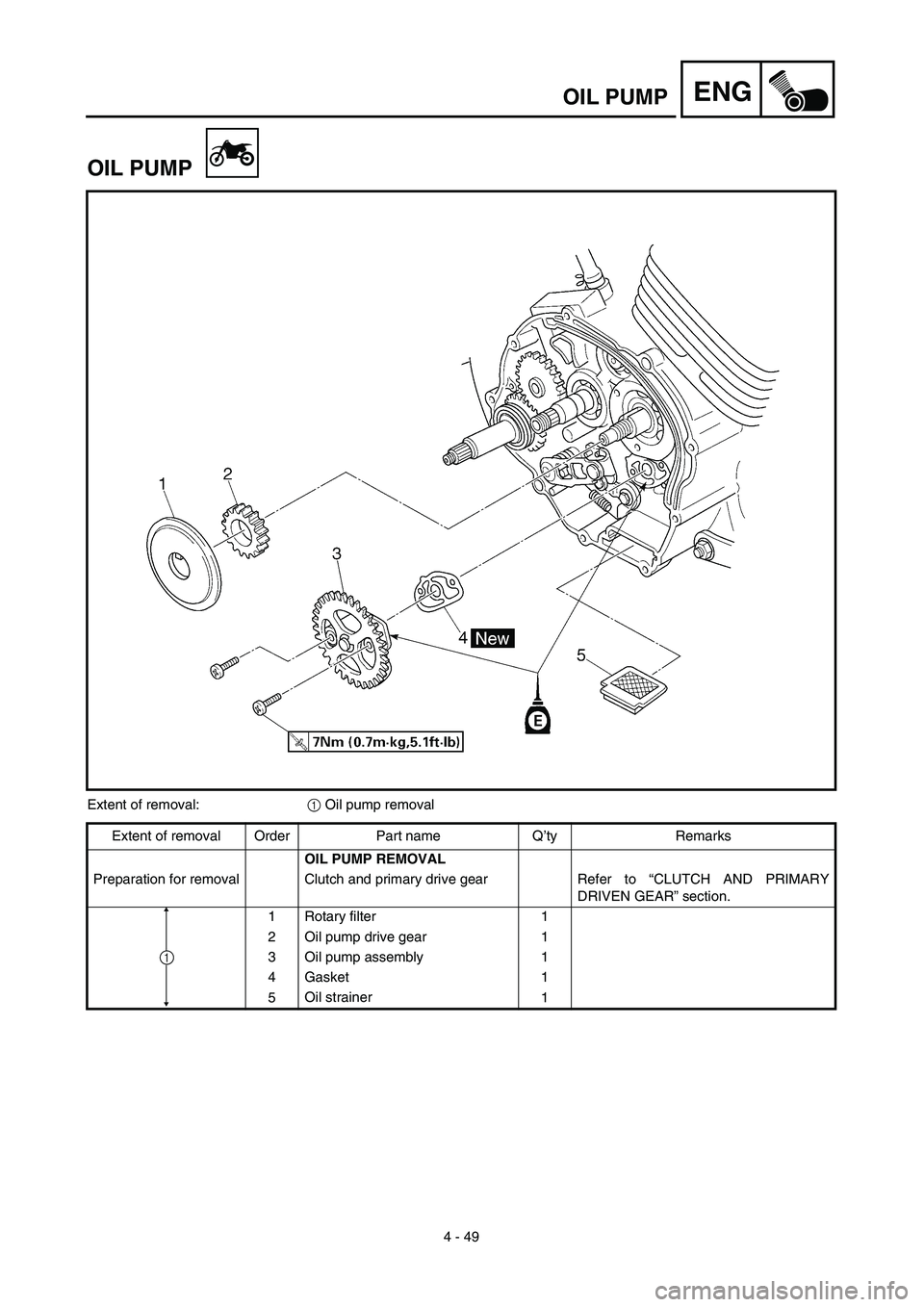

ENGOIL PUMP
OIL PUMP
Extent of removal:1 Oil pump removal
Extent of removal Order Part name Q’ty Remarks
OIL PUMP REMOVAL
Preparation for removal Clutch and primary drive gear Refer to “CLUTCH AND PRIMARY
DRIVEN GEAR” section.
1 Rotary filter 1
2 Oil pump drive gear 1
3 Oil pump assembly 1
4 Gasket 1
5Oil strainer
1
1

ENG
4 - 49
ÖLPUMPE
Demontage-Arbeiten:1 Ölpumpe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN
Vorbereitung für den
AusbauKupplung und Primärantriebs-
zahnradSiehe unter “KUPPLUNG UND PRI-
MÄRABTRIEBSZAHNRAD”.
1 Zentrifugalfilter 1
2Ölpumpe-Antriebsrad 1
3Ölpumpe komplett 1
4 Dichtung 1
5Ölpumpensieb
1
1

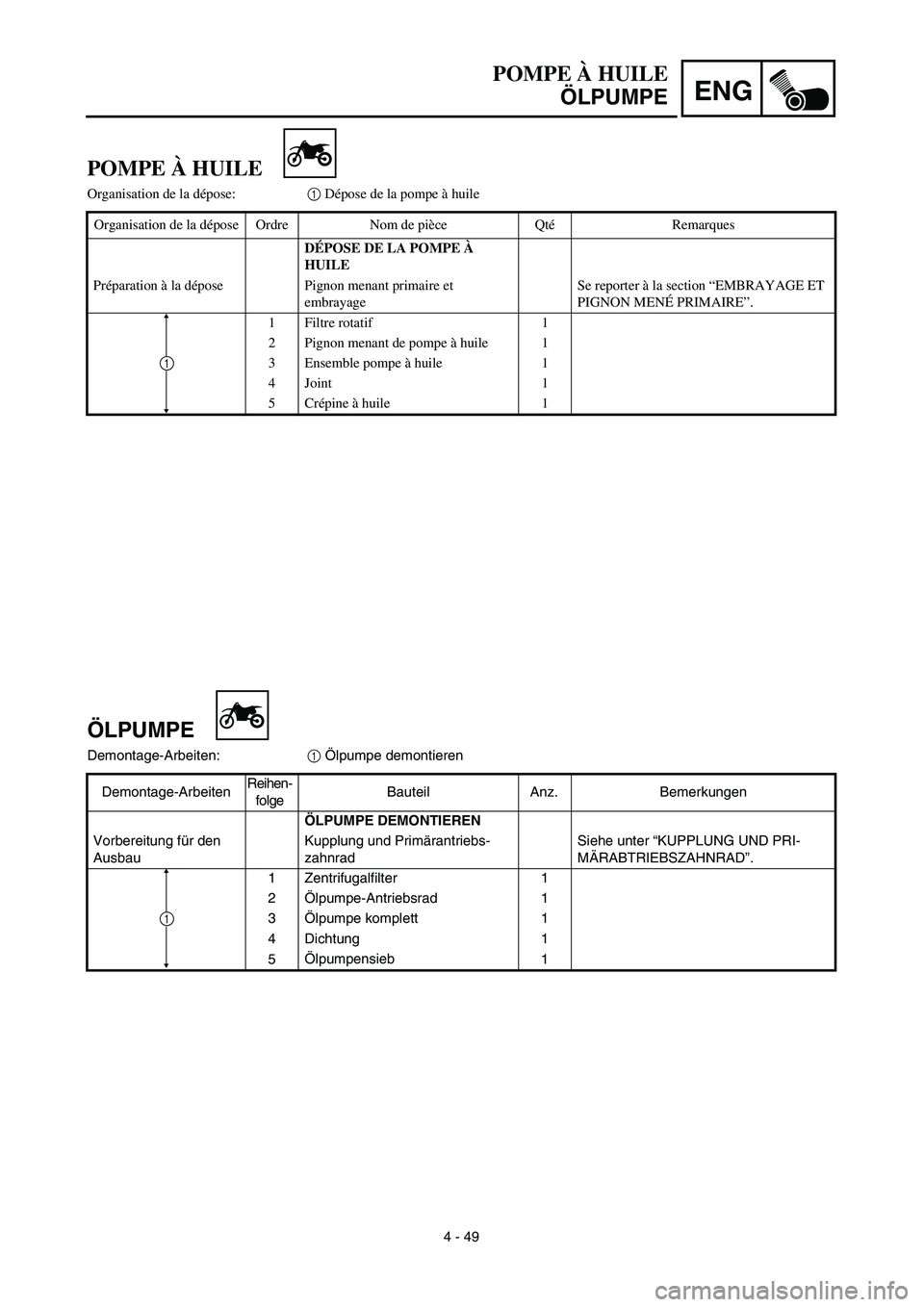

POMPE À HUILE
Organisation de la dépose:1 Dépose de la pompe à huile
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DÉPOSE DE LA POMPE À
HUILE
Préparation à la dépose Pignon menant primaire et
embrayageSe reporter à la section “EMBRAYAGE ET
PIGNON MENÉ PRIMAIRE”.
1 Filtre rotatif 1
2 Pignon menant de pompe à huile 1
3 Ensemble pompe à huile 1
4 Joint 1
5Crépine à huile 1
1
POMPE À HUILE
ÖLPUMPE

4 - 50

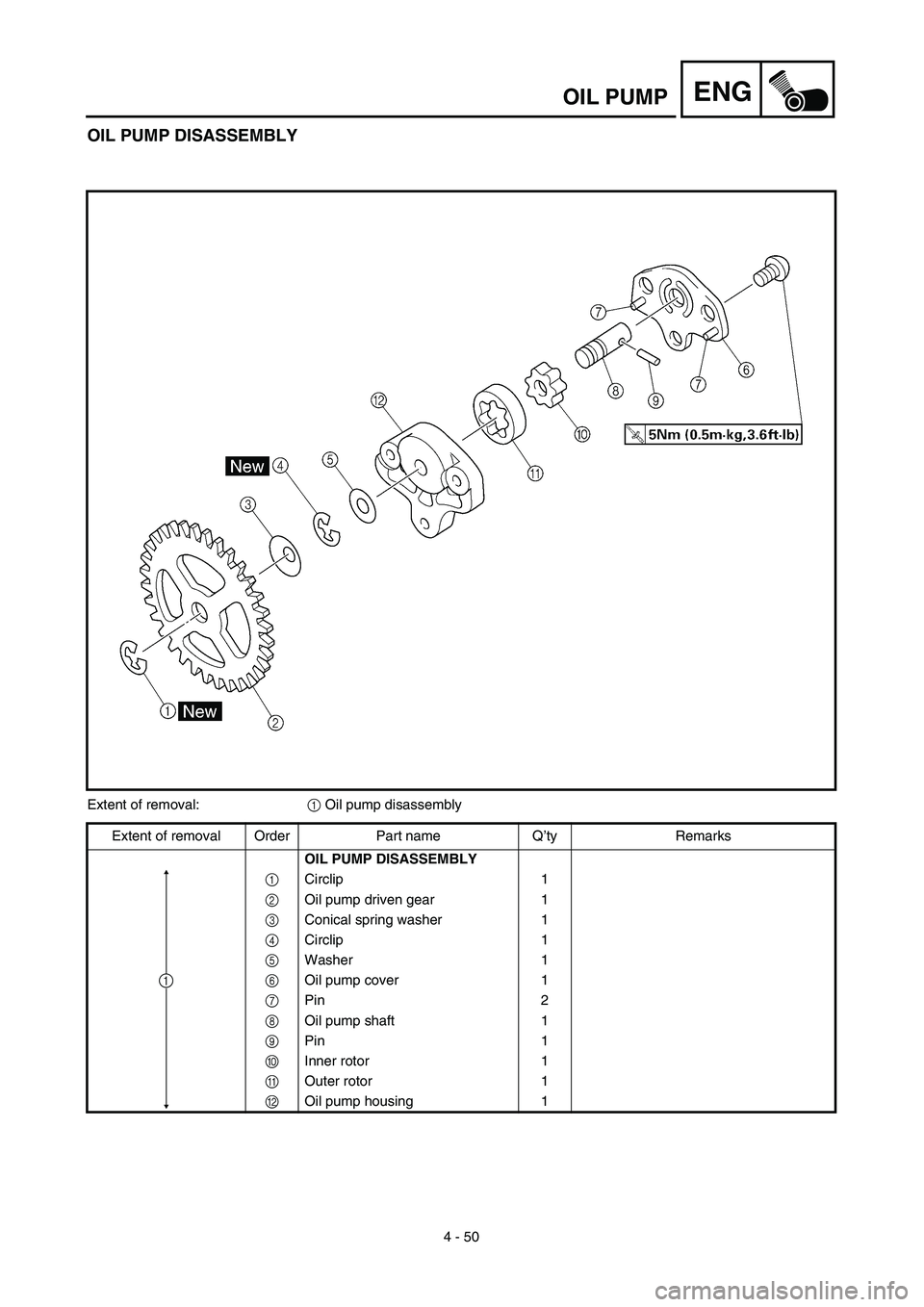

ENGOIL PUMP
OIL PUMP DISASSEMBLY
Extent of removal:1 Oil pump disassembly
Extent of removal Order Part name Q’ty Remarks
OIL PUMP DISASSEMBLY
1Circlip 1
2Oil pump driven gear 1
3Conical spring washer 1
4Circlip 1
5Washer 1
6Oil pump cover 1
7Pin 2
8Oil pump shaft 1
9Pin 1
0Inner rotor 1
AOuter rotor 1
BOil pump housing 1
1
