2003 YAMAHA TTR125 Owners Manual

GEN
INFODÉMARRAGE ET RODAGE
STARTEN UND EINFAHREN
STARTEN UND EINFAHREN
ACHTUNG:
Vor dem Anfahren der Maschine, unbedingt
die unter “Prüfungen vor Inbetriebnahme”
aufgeführten Kontrollen ausführen.
WARNUNG
Niemals den Motor in einem geschlosse-
nen Raum starten oder betreiben. Die
Abgase sind giftig und können in kürzester
Zeit zu Bewußtlosigkeit bzw. zum Tode füh-
ren.
STARTEN DES KALTEN MOTORS
HINWEIS:
Dieses Modell ist mit einem Zündunterbre-
chungssystem ausgestattet. Der Motor kann
unter den folgenden Bedingungen gestartet
werden:
Wenn das Getriebe auf Leerlauf gestellt ist.
Wenn die Kupplung gelöst ist, egal, welcher
Gang eingelegt ist. Es wird aber empfohlen,
vor dem Starten des Motors auf Leerlauf zu
schalten.
1. Das Getriebe auf Neutral schalten.
2. Den Kraftstofhahn öffnen (Position “ON”)
und den Chokezung (CHOKE) voll öff-
nen.
3. Den Hauptschalter auf “ON” stellen.
4. Den Gasdrehgriff vollständig zudrehen
und starterknopf drücken bzw den Kick-
starter kräftig durchtreten, um den Motor
zu starten.
5. Den Motor bei Leerlaufter Drehzahl)
warmlaufen lassen; für das Warmlaufen
werden normalerweise etwa eine bis
zwei Minuten benötigt.
6. Der Motor ist warmgelaufen, wenn er bei
ausgeschaltetem Chokezung (CHOKE)
normal auf das Gasgeben anspricht.
1 - 13

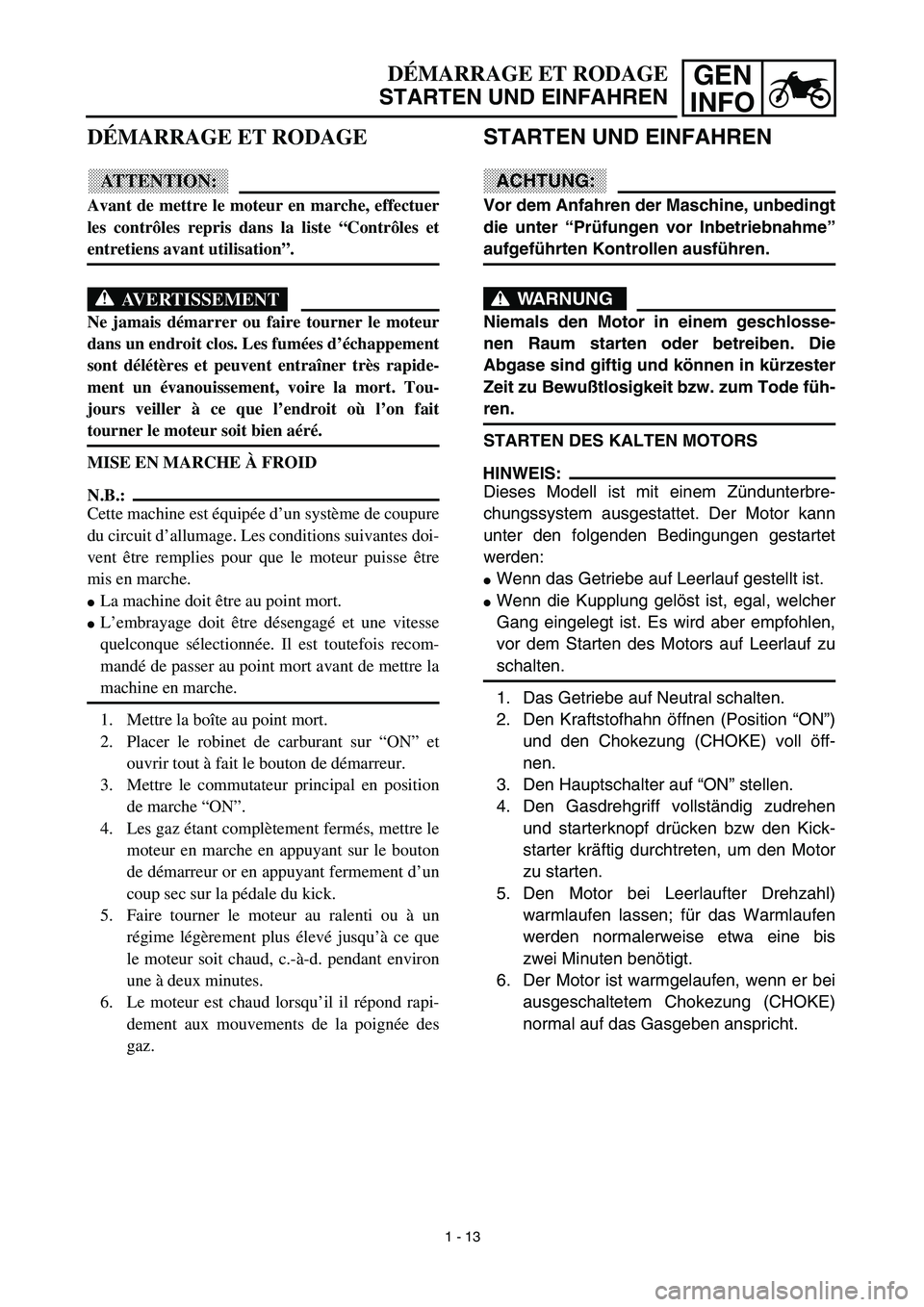

DÉMARRAGE ET RODAGE
ATTENTION:
Avant de mettre le moteur en marche, effectuer
les contrôles repris dans la liste “Contrôles et
entretiens avant utilisation”.
AVERTISSEMENT
Ne jamais démarrer ou faire tourner le moteur
dans un endroit clos. Les fumées d’échappement
sont délétères et peuvent entraîner très rapide-
ment un évanouissement, voire la mort. Tou-
jours veiller à ce que l’endroit où l’on fait
tourner le moteur soit bien aéré.
MISE EN MARCHE À FROID
N.B.:
Cette machine est équipée d’un système de coupure
du circuit d’allumage. Les conditions suivantes doi-
vent être remplies pour que le moteur puisse être
mis en marche.
La machine doit être au point mort.
L’embrayage doit être désengagé et une vitesse
quelconque sélectionnée. Il est toutefois recom-
mandé de passer au point mort avant de mettre la
machine en marche.
1. Mettre la boîte au point mort.
2. Placer le robinet de carburant sur “ON” et
ouvrir tout à fait le bouton de démarreur.
3. Mettre le commutateur principal en position
de marche “ON”.
4. Les gaz étant complètement fermés, mettre le
moteur en marche en appuyant sur le bouton
de démarreur or en appuyant fermement d’un
coup sec sur la pédale du kick.
5. Faire tourner le moteur au ralenti ou à un
régime légèrement plus élevé jusqu’à ce que
le moteur soit chaud, c.-à-d. pendant environ
une à deux minutes.
6. Le moteur est chaud lorsqu’il il répond rapi-
dement aux mouvements de la poignée des
gaz.

1 - 14
GEN
INFO
NOTE:
If the engine fails to start by pushing the start
switch, release the switch, wait a few seconds,
and then try again. Each starting attempt
should be as short as possible to preserve the
battery. Do not crank the engine more than
10 seconds on any one attempt. If the engine
does not start with the starter motor, try using
the kickstarter.
CAUTION:
Do not warm up the engine for extended
periods.
EC193001
STARTING A WARM ENGINE
Do not operate the starter knob (CHOKE).
Open the throttle slightly and start the engine
by kicking the kickstater forcefully with firm
stroke.
CAUTION:
Observe the following break-in procedures
during initial operation to ensure optimum
performance and avoid engine damage.
BREAK-IN
Break-in is important to better fit the moving
and sliding parts as well as the installed parts.
It is also important to accustom the rider to the
machine better.
Avoid full-throttle run on a new machine for the
first 5 hours.
After the trial run, check for loose parts, oil
leakage and other problems.
Make full inspection and adjustment especially
of slack cables and drive chain and loose
spokes.
CAUTION:
After the break-in or before each ride, you
must check the entire machine for loose fit-
tings and fasteners as per “TORQUE-
CHECK POINTS”.
Tighten all such fasteners as required.
STARTING AND BREAK-IN

GEN
INFO
HINWEIS:
Wenn der Motor beim Drücken des Startschal-
ters nicht anspringt, den Schalter loslassen,
einige Sekunden warten, und erneut drücken.
Jeder Startversuch sollte so kurz wie möglich
gehalten werden, um die Batterie zu schonen.
Bei keinem Startversuch den Motor länger als
10 Sekunden lang kurbeln. Wenn der Motor
sich mit dem Startermotor nicht starten läßt,
verwenden Sie den Kickstarter.
ACHTUNG:
Den Motor nicht für längere Zeit warmlau-
fen lassen.
STARTEN DES WARMEN MOTORS
Den Kaltstarter (CHOKE) nicht bedienen. Den
Gasdrehgriff etwas öffnen und den Kickstarter
kräftig durchtreten, um den Motor zu starten.
ACHTUNG:
Während des anfänglichen Betriebes sind
die folgenden Einfahrvorgänge einzuhal-
ten, um optimales Leistungsvermögen
sicherzustellen und Motorschäden zu ver-
meiden.
EINFAHREN
Das Einfahren des Fahrzeugs ist sehr wichtig,
damit sich alle sich bewegenden Teile besser
einlaufen können. Außerdem kann sich der
Fahrer besser mit der Maschine vertraut
machen.
Während der ersten 5 Fahrstunden mit einer
neuen Maschine darf kein Vollgas gegeben
werden.
Nach der Probefahrt Maschine auf lose Teile,
Undichtigkeit und andere eventuell auftretende
Probleme prüfen.
Alle Prüf- und Einstellarbeiten durchführen,
und dabei insbesondere Kabelzüge, Antriebs-
ketten-Durchhang und Speichenspannung
prüfen.
ACHTUNG:
Nach der Einfahrzeit oder vor jedem Ren-
nen alle Fahrzeugteile und Schraubverbin-
dungen auf festen Sitz prüfen und
gegebenenfalls mit dem vorgeschriebenen
Anzugsmoment festziehen.

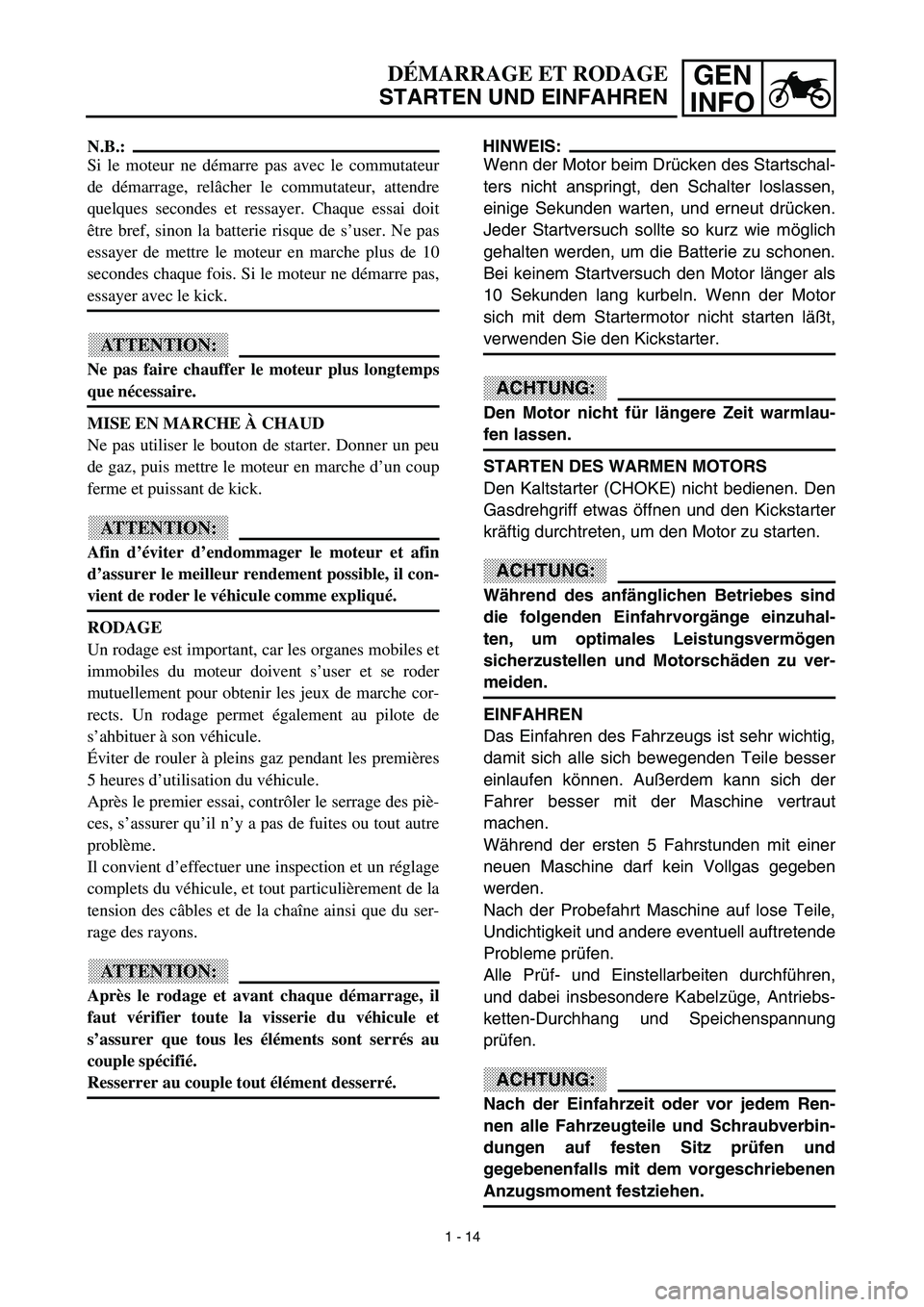

DÉMARRAGE ET RODAGE
STARTEN UND EINFAHREN
N.B.:
Si le moteur ne démarre pas avec le commutateur
de démarrage, relâcher le commutateur, attendre
quelques secondes et ressayer. Chaque essai doit
être bref, sinon la batterie risque de s’user. Ne pas
essayer de mettre le moteur en marche plus de 10
secondes chaque fois. Si le moteur ne démarre pas,
essayer avec le kick.
ATTENTION:
Ne pas faire chauffer le moteur plus longtemps
que nécessaire.
MISE EN MARCHE À CHAUD
Ne pas utiliser le bouton de starter. Donner un peu
de gaz, puis mettre le moteur en marche d’un coup
ferme et puissant de kick.
ATTENTION:
Afin d’éviter d’endommager le moteur et afin
d’assurer le meilleur rendement possible, il con-
vient de roder le véhicule comme expliqué.
RODAGE
Un rodage est important, car les organes mobiles et
immobiles du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de marche cor-
rects. Un rodage permet également au pilote de
s’ahbituer à son véhicule.
Éviter de rouler à pleins gaz pendant les premières
5 heures d’utilisation du véhicule.
Après le premier essai, contrôler le serrage des piè-
ces, s’assurer qu’il n’y a pas de fuites ou tout autre
problème.
Il convient d’effectuer une inspection et un réglage
complets du véhicule, et tout particulièrement de la
tension des câbles et de la chaîne ainsi que du ser-
rage des rayons.
ATTENTION:
Après le rodage et avant chaque démarrage, il
faut vérifier toute la visserie du véhicule et
s’assurer que tous les éléments sont serrés au
couple spécifié.
Resserrer au couple tout élément desserré.
1 - 14

1 - 15
GEN
INFO
STARTING AND BREAK-IN
BREAKING IN AFTER REPLACEMENT
After a part is replaced with a new one, it is
necessary to break it in as in a new machine.
This is required especially when the following
engine-related parts are replaced.
Cylinder
Piston
Piston ring
Valve
Camshaft
Crankshaft
Clutch
Transmission gear
Shift fork
* For warming up and inspection during
break-in, refer to “GENERAL INSPECTION
AND MAINTENANCE” section in the
CHAPTER 3 and if there is any problem,
stop the engine immediately and check.

GEN
INFO
EINFAHREN NACH DEM AUSTAUSCHEN
VON TEILEN
Wenn Fahrzeugteile durch Neuteile ersetzt
worden sind, dann ist es notwendig, daß die
neuen Teile wie bei einer neuen Maschine ein-
gefahren werden. Dies ist insbesondere dann
erforderlich, wenn folgende Motorteile ersetzt
werden.
Zylinder
Kolben
Kolbenringe
Ventile
Nockenwelle
Kurbelwelle
Kupplung
Getriebe-Zahnräder
Schaltgabeln
* Vorschriften über das Warmfahren und
Inspizieren der Maschine während der Ein-
fahrzeit sind im Kapitel “ALLGEMEINE
PRÜF- UND WARTUNGSARBEITEN” in
KAPITEL 3 aufgeführt. Tritt ein Problem
auf, ist der Motor sofort abzustellen und die
Ursache herauszufinden.

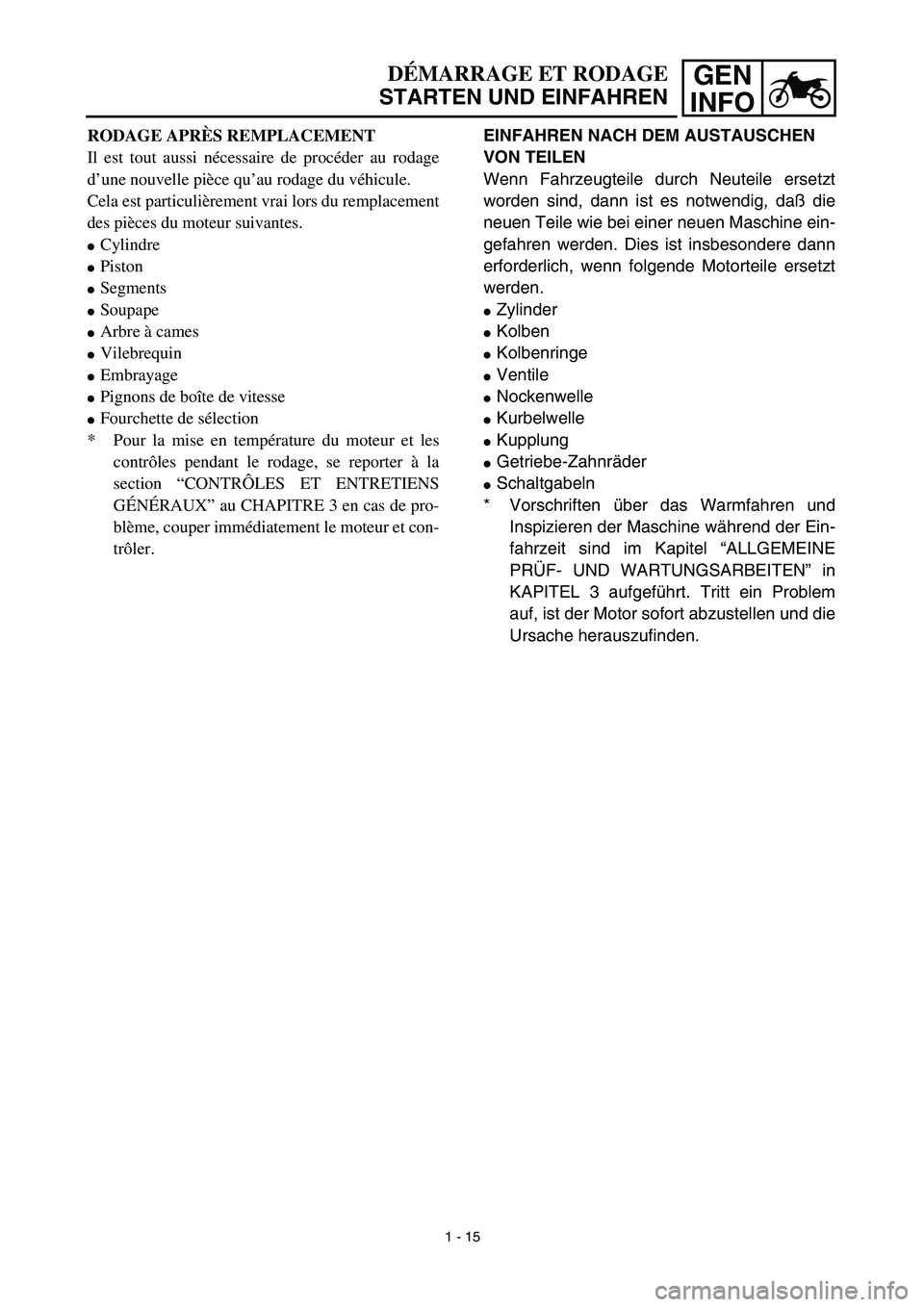

DÉMARRAGE ET RODAGE
STARTEN UND EINFAHREN
RODAGE APRÈS REMPLACEMENT
Il est tout aussi nécessaire de procéder au rodage
d’une nouvelle pièce qu’au rodage du véhicule.
Cela est particulièrement vrai lors du remplacement
des pièces du moteur suivantes.
Cylindre
Piston
Segments
Soupape
Arbre à cames
Vilebrequin
Embrayage
Pignons de boîte de vitesse
Fourchette de sélection
* Pour la mise en température du moteur et les
contrôles pendant le rodage, se reporter à la
section “CONTRÔLES ET ENTRETIENS
GÉNÉRAUX” au CHAPITRE 3 en cas de pro-
blème, couper immédiatement le moteur et con-
trôler.
1 - 15

1 - 16
GEN
INFO

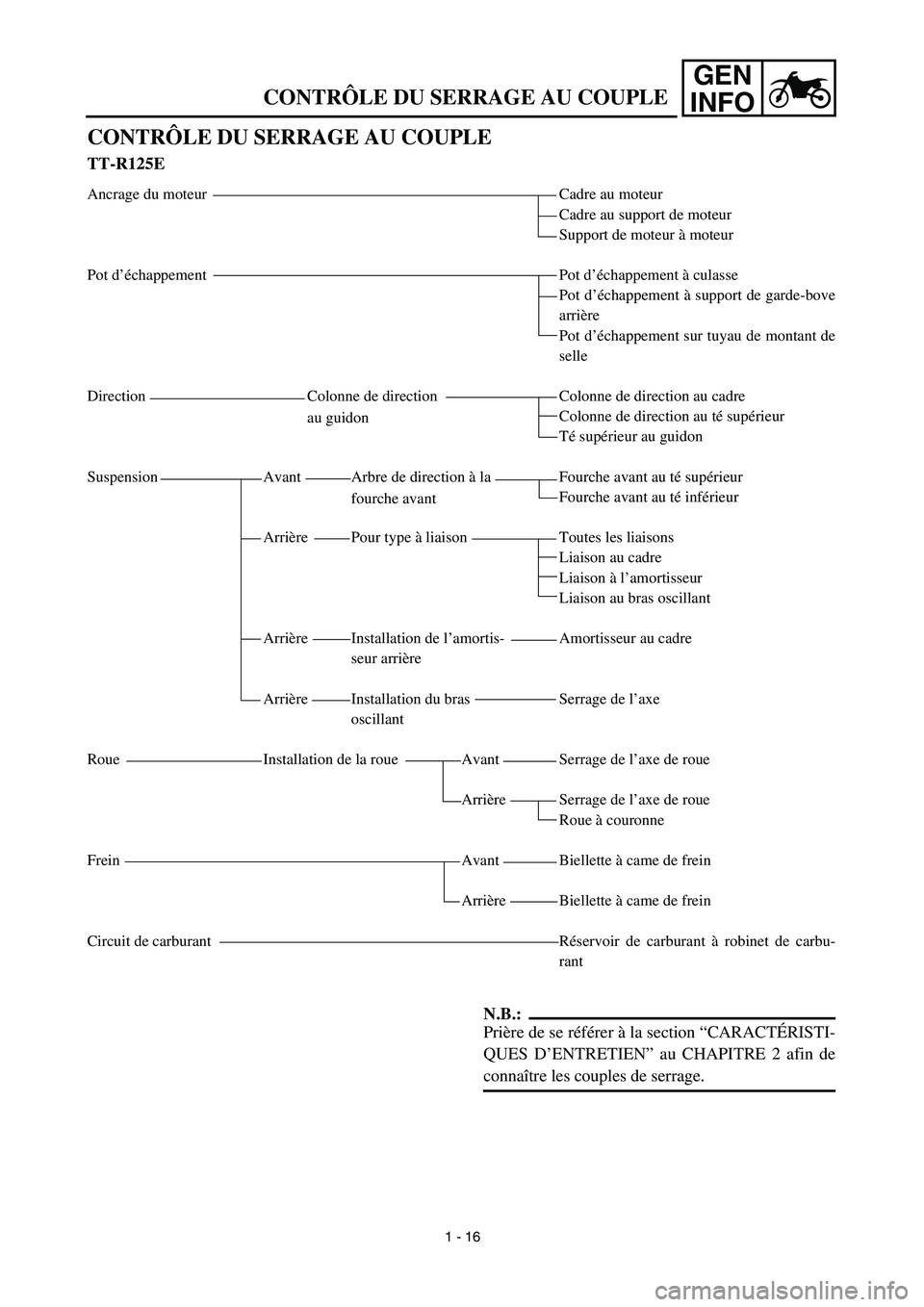

TORQUE-CHECK POINTS
TORQUE-CHECK POINTS
TT-R125E
Engine mounting
Muffler
Steering Steering stem to
handlebar
Suspension Front Steering stem to
front fork
Rear For link type
Rear Installation of shock
absorber
Rear Installation of swing-
arm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel systemFrame to engine
Frame to engine bracket
Engine bracket to engine
Muffler to cylinder head
Muffler to rear fender bracket
Muffler to seat pillar tube
Steering stem to frame
Steering stem to upper bracket
Upper bracket to handlebar
Front fork to upper bracket
Front fork to lower bracket
Assembly of links
Link to frame
Link to shock absorber
Link to swingarm
Shock absorber to frame
Tightening of pivot shaft
Tightening of wheel axle
Tightening of wheel axle
Wheel to sprocket
Camshaft lever to camshaft
Camshaft lever to camshaft
Fuel tank to fuel cock
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.

1 - 17
GEN
INFO
TORQUE-CHECK POINTS
TT-R125LWE
Engine mounting
Muffler
Steering Steering stem to
handlebar
Suspension Front Steering stem to
front fork
Rear For link type
Rear Installation of shock
absorber
Rear Installation of swing-
arm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel systemFrame to engine
Frame to engine bracket
Engine bracket to engine
Muffler to cylinder head
Muffler to rear fender bracket
Muffler to seat pillar tube
Steering stem to frame
Steering stem to upper bracket
Upper bracket to handlebar
Front fork to upper bracket
Front fork to lower bracket
Assembly of links
Link to frame
Link to shock absorber
Link to swingarm
Shock absorber to frame
Tightening of pivot shaft
Tightening of wheel axle
Tightening of wheel axle
Wheel to sprocket
Brake caliper to front fork
Brake disc to wheel
Tightening of union bolt
Brake master cylinder to joint
Brake hose to joint
Brake master cylinder to handlebar
Tightening of bleed screw
Brake camshaft lever to brake camshaft
Fuel tank to fuel cock
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.

GEN
INFO
CONTRÔLE DU SERRAGE AU COUPLE
CONTRÔLE DU SERRAGE AU COUPLE
TT-R125E
Ancrage du moteur
Pot d’échappement
Direction Colonne de direction
au guidon
Suspension Avant Arbre de direction à la
fourche avant
Arrière Pour type à liaison
Arrière Installation de l’amortis-
seur arrière
Arrière Installation du bras
oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Circuit de carburantCadre au moteur
Cadre au support de moteur
Support de moteur à moteur
Pot d’échappement à culasse
Pot d’échappement à support de garde-bove
arrière
Pot d’échappement sur tuyau de montant de
selle
Colonne de direction au cadre
Colonne de direction au té supérieur
Té supérieur au guidon
Fourche avant au té supérieur
Fourche avant au té inférieur
Toutes les liaisons
Liaison au cadre
Liaison à l’amortisseur
Liaison au bras oscillant
Amortisseur au cadre
Serrage de l’axe
Serrage de l’axe de roue
Serrage de l’axe de roue
Roue à couronne
Biellette à came de frein
Biellette à came de frein
Réservoir de carburant à robinet de carbu-
rant
N.B.:
Prière de se référer à la section “CARACTÉRISTI-
QUES D’ENTRETIEN” au CHAPITRE 2 afin de
connaître les couples de serrage.
1 - 16
