5 - 46
CHAS
2. Montieren:
Lenkergriff (links) 1
Klebemittel auf Lenker 2 auftragen.
HINWEIS:
Vor dem Auftragen des Klebemittels Fett oder
Öl mit Verdünner von der Oberfläche a des
Lenkers entfernen.
3. Montieren:
TT-R125E
Distanzhülse 1
4. Montieren:
Gasdrehgriff 1
Griffhalterung (oberteil) 2
Gaszug 3
(In Zugführungen 4)
HINWEIS:
Lithiumfett auf Gaszugenden und Zugführun-
gen auftragen.
5. Montieren:
Gaszuggehäuse-Deckel 1
Schraube (Gaszuggehäuse-Deckel) 2
Griffhalterung (Unterteil) 3
Schraube (Griffhalterung) 4
Schutzabdeckung (Griffhalterung) 5
WARNUNG
Nach dem Festziehen der Schrauben prü-
fen, ob sich der Gasdrehgriff 6 leichtgän-
gig bewegen läßt. Andernfalls mit Hilfe der
Schrauben Neueinstellung vornehmen.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

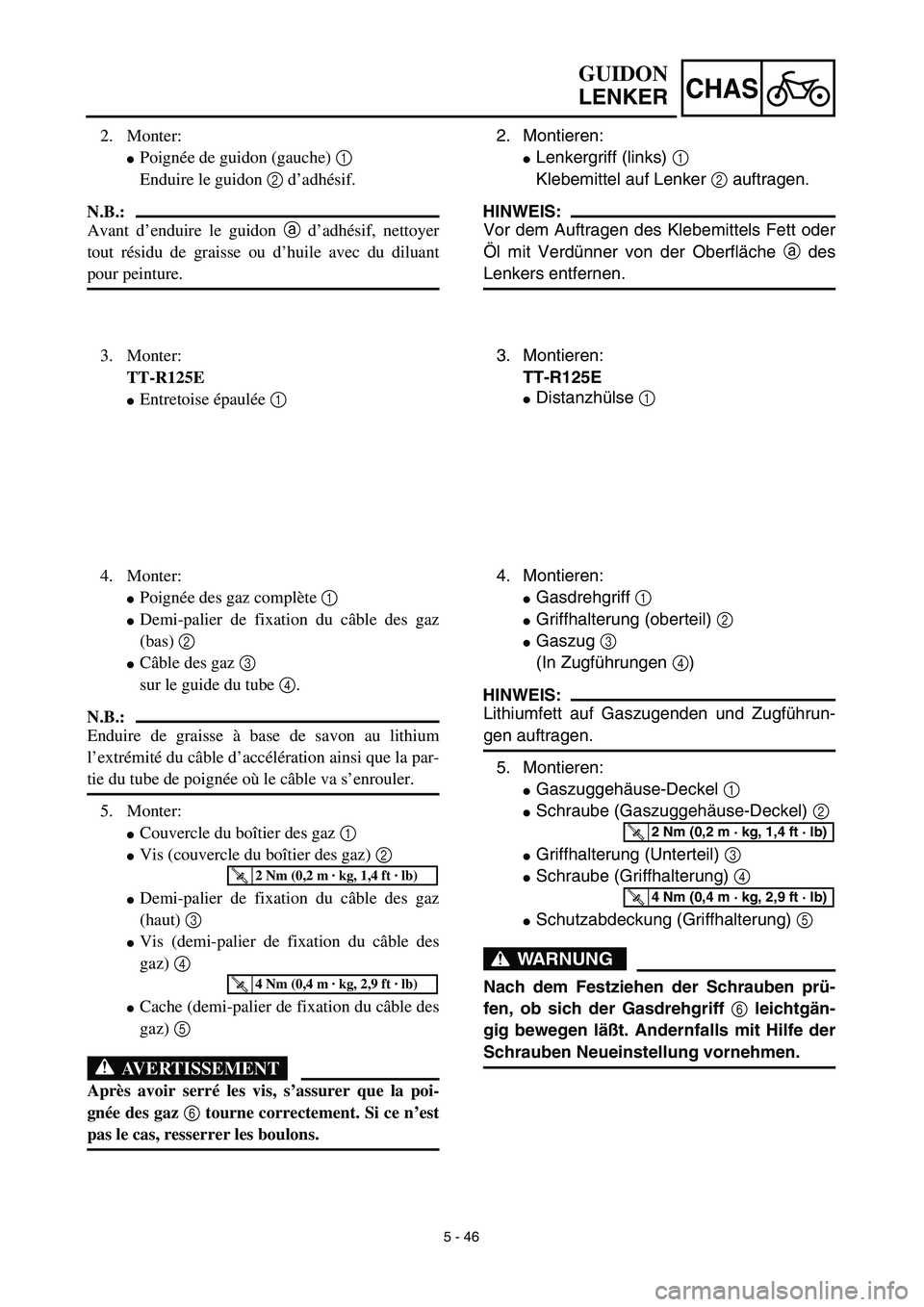

GUIDON
LENKER
2. Monter:
Poignée de guidon (gauche) 1
Enduire le guidon 2 d’adhésif.
N.B.:
Avant d’enduire le guidon a d’adhésif, nettoyer
tout résidu de graisse ou d’huile avec du diluant
pour peinture.
3. Monter:
TT-R125E
Entretoise épaulée 1
4. Monter:
Poignée des gaz complète 1
Demi-palier de fixation du câble des gaz
(bas) 2
Câble des gaz 3
sur le guide du tube 4.
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’accélération ainsi que la par-
tie du tube de poignée où le câble va s’enrouler.
5. Monter:
Couvercle du boîtier des gaz 1
Vis (couvercle du boîtier des gaz) 2
Demi-palier de fixation du câble des gaz
(haut) 3
Vis (demi-palier de fixation du câble des
gaz) 4
Cache (demi-palier de fixation du câble des
gaz) 5
AVERTISSEMENT
Après avoir serré les vis, s’assurer que la poi-
gnée des gaz 6 tourne correctement. Si ce n’est
pas le cas, resserrer les boulons.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

5 - 47
CHAS
6. Install:
TT-R125E
Start switch 1
Bolts (start switch) 2
Front brake cable 3
Clamp
NOTE:
Apply the lithium soap base grease on the
front brake cable end.
TT-R125LWE
Start switch 1
Brake master cylinder 2
Brake master cylinder bracket 3
Bolt (brake master cylinder bracket) 4
NOTE:
Install the bracket so that the arrow mark a
face upward.
First tighten the bolts on the upper side of the
brake master cylinder bracket, and then
tighten the bolts on the lower side.
7. Install:
Engine stop switch 1
Clutch lever holder 2
Screws (clutch lever holder) 3
NOTE:
The engine stop switch and clutch lever
holder should be installed according to the
dimensions shown.
Pass the engine stop switch lead in the mid-
dle of the clutch lever holder.
8. Install:
Clutch cable 1
Clamp
NOTE:
Apply the lithium soap base grease on the
clutch cable end.
9. Adjust:
Brake lever free play
Refer to “FRONT BRAKE ADJUST-
MENT” section in the CHAPTER 3.
Clutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.
3
1
2
LS
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
U P3 2
4 4
a1
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
12 3
3T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HANDLEBAR

5 - 47
CHAS
6. Montieren:
TT-R125E
Startschalter 1
Schrauben (Startschalter) 2
Bremszug (vorne) 3
Klemme
HINWEIS:
Bremszugende mit Lithiumfett bestreichen.
TT-R125LWE
Startschalter 1
Hauptbremszylinder 2
Hauptbremszylinder-Halterung 3
Schrauben (Hauptbremszylinder-Hal-
terung) 4
HINWEIS:
Die Halterung so einbauen, daß die Pfeil-
markierung a nach oben weist.
Zuerst die obere Schraube der Hauptbrems-
zylinder-Halterung und anschließend die
untere Schraube festziehen.
7. Montieren:
Motorstoppschalter 1
Kupplungsgriff-Halter 2
Schrauben (Kupplungsgriff-Halter) 3
HINWEIS:
Motorstoppschalter und Kupplungsgriff-Hal-
ter gemäß Abbildung montieren.
Motorstoppschalter-Kabel mittig über Kupp-
lungsgriff-Halter leiten.
8. Montieren:
Kupplungszug 1
Schlauchschelle
HINWEIS:
Kupplungszugende mit Lithiumfett bestrei-
chen.
9. Einstellen:
Kupplungshebelspiel
Siehe unter “VORDERRADBREMSE
EINSTELLEN” in KAPITEL 3.
Bremshebelspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” in KAPITEL 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
GUIDON
LENKER
6. Monter:
TT-R125E
Contacteur de démarrage 1
Boulons (contacteur de démarrage) 2
Câble de frein avant 3
Bride
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble de frein.
TT-R125LWE
Contacteur de démarrage 1
Maître cylindre de frein 2
Demi-palier de fixation de maître cylindre
de frein 3
Boulon (demi-palier de fixation de maître
cylindre de frein) 4
N.B.:
Monter le support de sorte que la flèche a pointe
vers le haut.
Serrer d’abord les boulons supérieurs du demi-
palier de fixation de, puis serrer les boulons infé-
rieurs.
7. Monter:
Coupe-circuit du moteur 1
Demi-palier de levier d’embrayage 2
Vis (demi-palier de levier d’embrayage) 3
N.B.:
Placer le coupe-circuit du moteur et la bride de
fixation du levier d’embrayage en respectant les
écarts figurant sur l’illustration.
Faire passer le fil de coupe-circuit du moteur par
le centre de la bride de fixation du levier
d’embrayage.
8. Monter:
Câble d’embrayage 1
Bride
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage.
9. Régler:
Course du levier de frein
Se reporter à la section “RÉGLAGE DU
FREIN AVANT” au CHAPITRE 3.
Garde du levier d’embrayage
Se reporter à la section “RÉGLAGE DE
L’EMBRAYAGE” au CHAPITRE 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

5 - 48
CHASSTEERING
EC560000

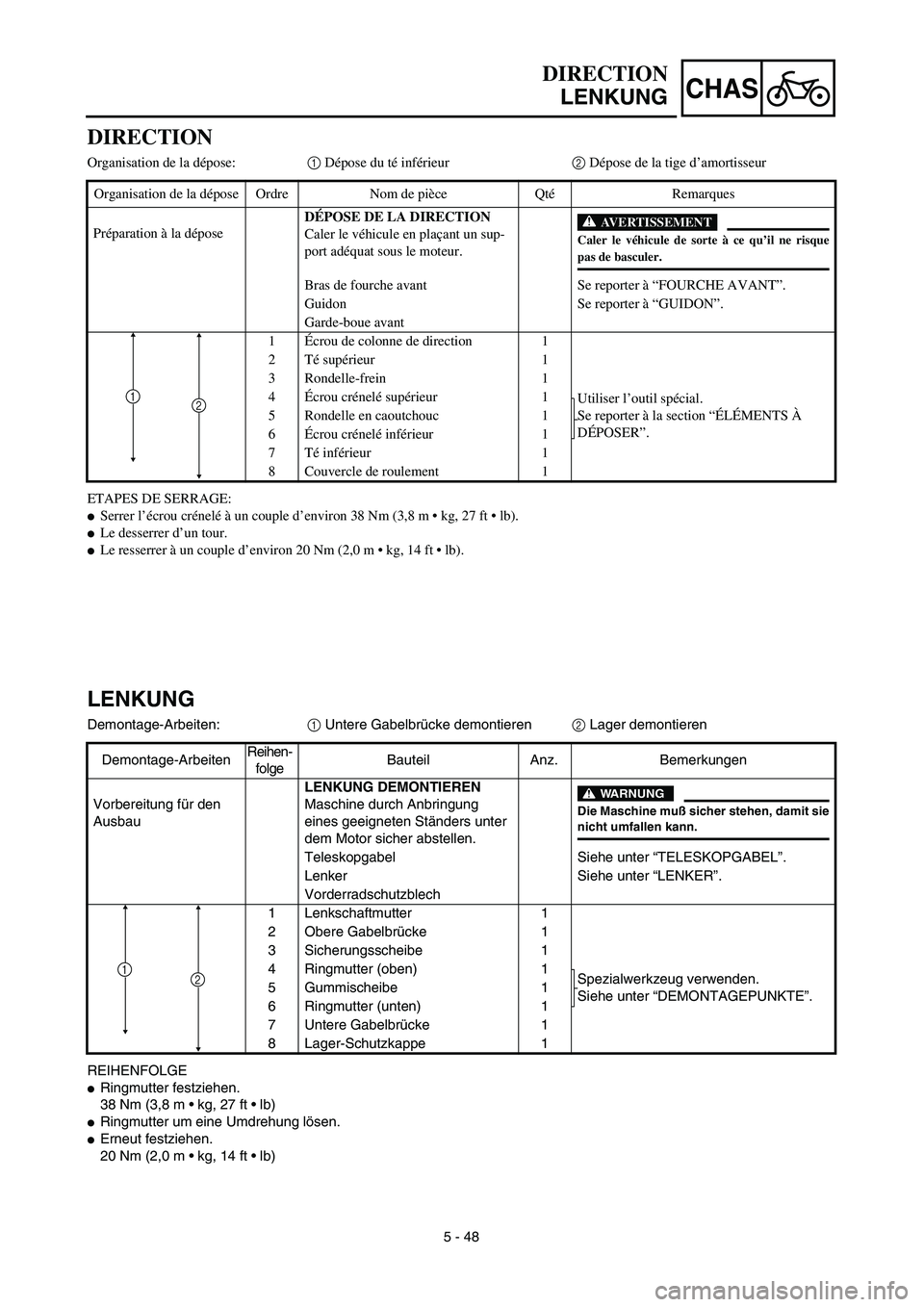

STEERING
Extent of removal:1 Lower bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalSTEERING REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Front forks Refer to “FRONT FORK” section.
Handlebar Refer to “HANDLEBAR” section.
Front fender
1 Steering stem nut 1
2 Upper bracket 1
3 Special washer 1
4 Upper ring nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 5 Rubber washer 1
6 Lower ring nut 1
7 Lower bracket 1
8Bearing cover
1
21

CHAS
5 - 48
LENKUNG
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren2 Lager demontieren
REIHENFOLGE
Ringmutter festziehen.
38 Nm (3,8 m • kg, 27 ft • lb)
Ringmutter um eine Umdrehung lösen.
Erneut festziehen.
20 Nm (2,0 m • kg, 14 ft • lb) Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauLENKUNG DEMONTIEREN
Maschine durch Anbringung
eines geeigneten Ständers unter
dem Motor sicher abstellen.
WARNUNG
Die Maschine muß sicher stehen, damit sienicht umfallen kann.
Teleskopgabel Siehe unter “TELESKOPGABEL”.
Lenker Siehe unter “LENKER”.
Vorderradschutzblech
1 Lenkschaftmutter 1
2 Obere Gabelbrücke 1
3 Sicherungsscheibe 1
4 Ringmutter (oben) 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGEPUNKTE”. 5 Gummischeibe 1
6 Ringmutter (unten) 1
7 Untere Gabelbrücke 1
8 Lager-Schutzkappe 1
12
DIRECTION
LENKUNG
DIRECTION
Organisation de la dépose:1 Dépose du té inférieur2 Dépose de la tige d’amortisseur
ETAPES DE SERRAGE:
Serrer l’écrou crénelé à un couple d’environ 38 Nm (3,8 m • kg, 27 ft • lb).
Le desserrer d’un tour.
Le resserrer à un couple d’environ 20 Nm (2,0 m • kg, 14 ft • lb). Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation à la déposeDÉPOSE DE LA DIRECTION
Caler le véhicule en plaçant un sup-
port adéquat sous le moteur.
AVERTISSEMENT
Caler le véhicule de sorte à ce qu’il ne risque
pas de basculer.
Bras de fourche avant Se reporter à “FOURCHE AVANT”.
Guidon Se reporter à “GUIDON”.
Garde-boue avant
1Écrou de colonne de direction 1
2Té supérieur 1
3 Rondelle-frein 1
4Écrou crénelé supérieur 1
Utiliser l’outil spécial.
Se reporter à la section “ÉLÉMENTS À
DÉPOSER”. 5 Rondelle en caoutchouc 1
6Écrou crénelé inférieur 1
7Té inférieur 1
8Couvercle de roulement
1
21

5 - 49
CHASSTEERING

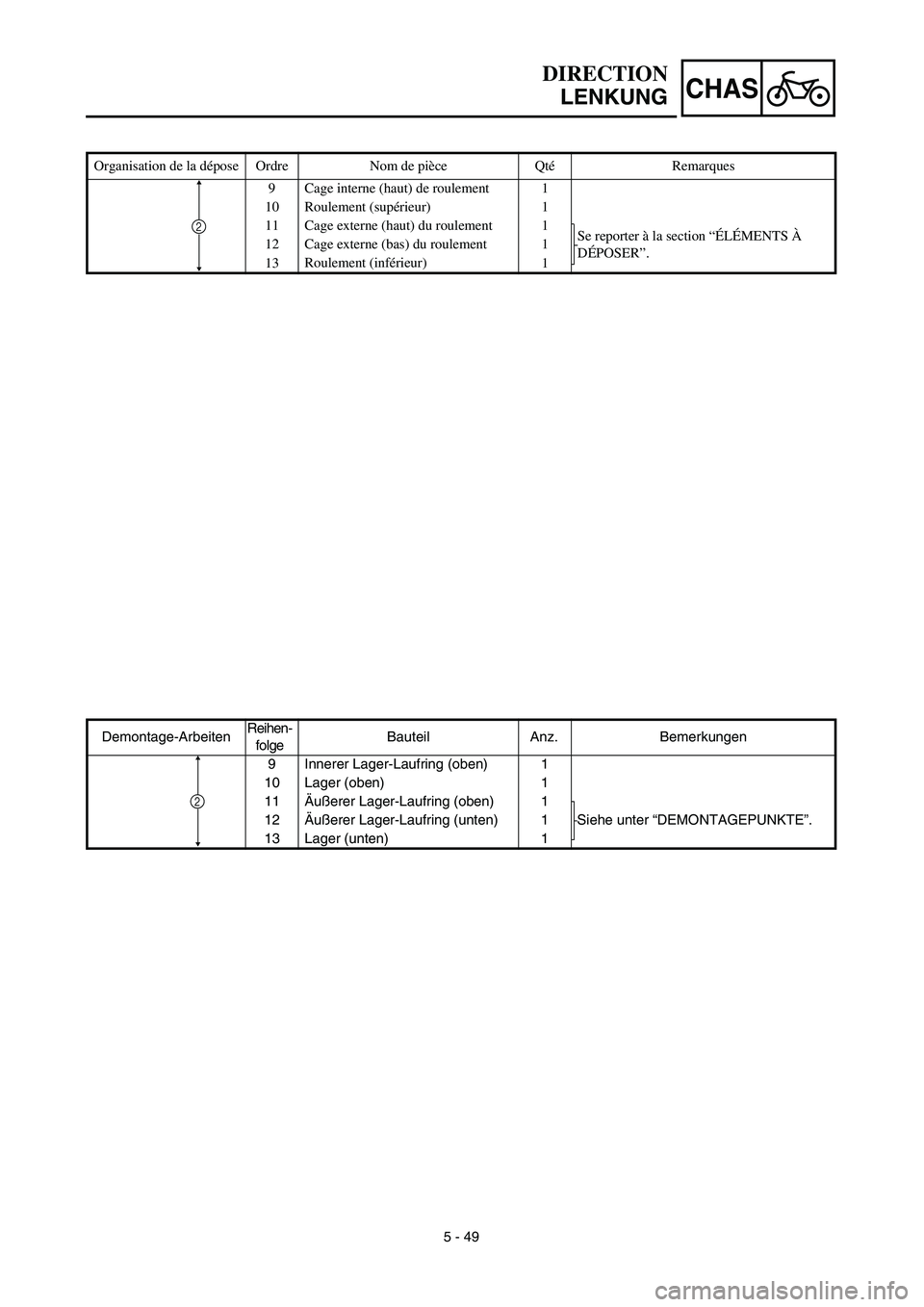

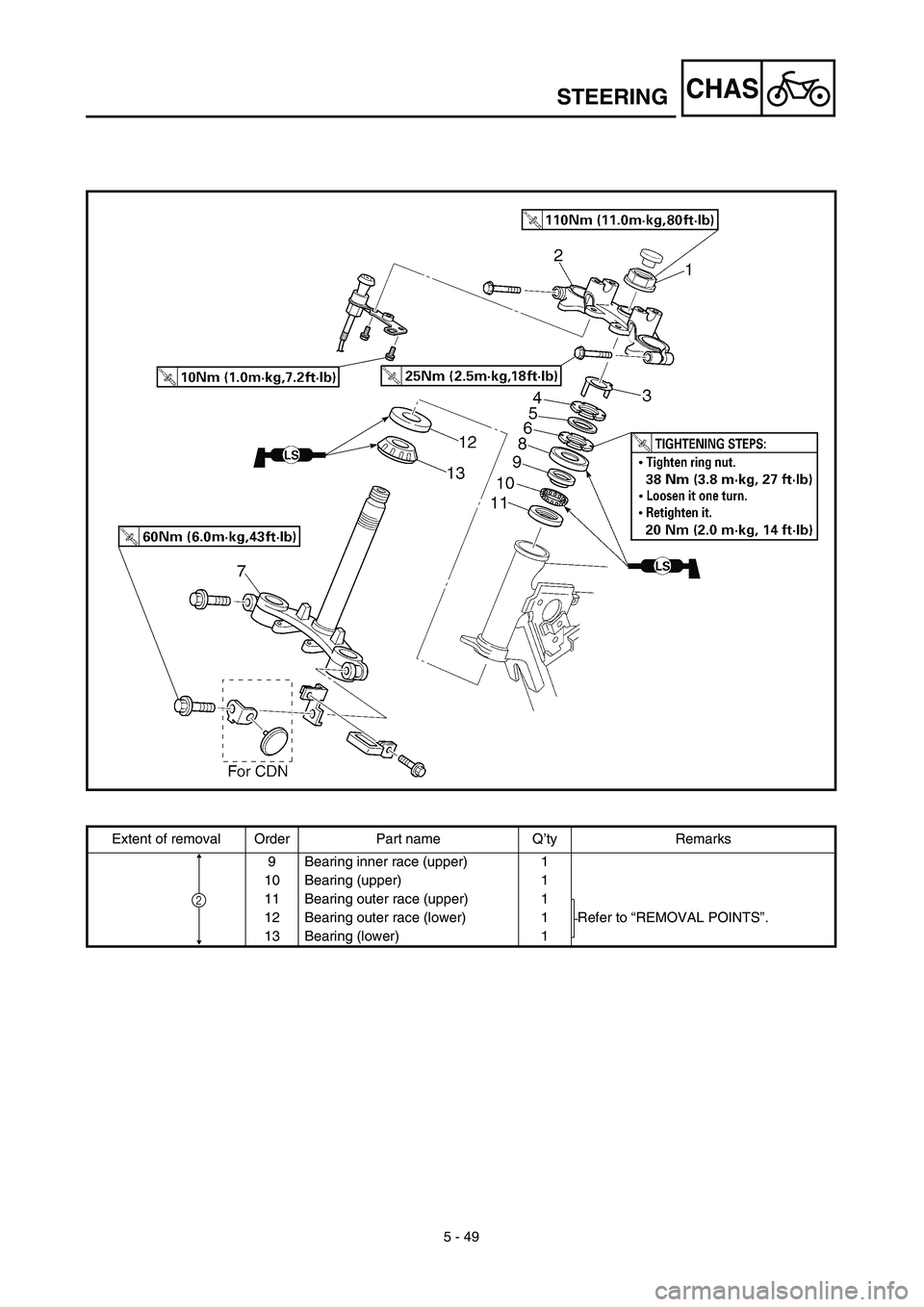

Extent of removal Order Part name Q’ty Remarks
9 Bearing inner race (upper) 1
10 Bearing (upper) 1
11 Bearing outer race (upper) 1
Refer to “REMOVAL POINTS”. 12 Bearing outer race (lower) 1
13Bearing (lower)
1
2

CHAS
5 - 49 Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
9 Innerer Lager-Laufring (oben) 1
10 Lager (oben) 1
11Äußerer Lager-Laufring (oben) 1
Siehe unter “DEMONTAGEPUNKTE”. 12Äußerer Lager-Laufring (unten) 1
13 Lager (unten) 1
2
DIRECTION
LENKUNG
Organisation de la dépose Ordre Nom de pièce QtéRemarques
9 Cage interne (haut) de roulement 1
10 Roulement (supérieur) 1
11 Cage externe (haut) du roulement 1
Se reporter à la section “ÉLÉMENTS À
DÉPOSER”. 12 Cage externe (bas) du roulement 1
13Roulement (inférieur)
1
2

5 - 50
CHAS
EC563000

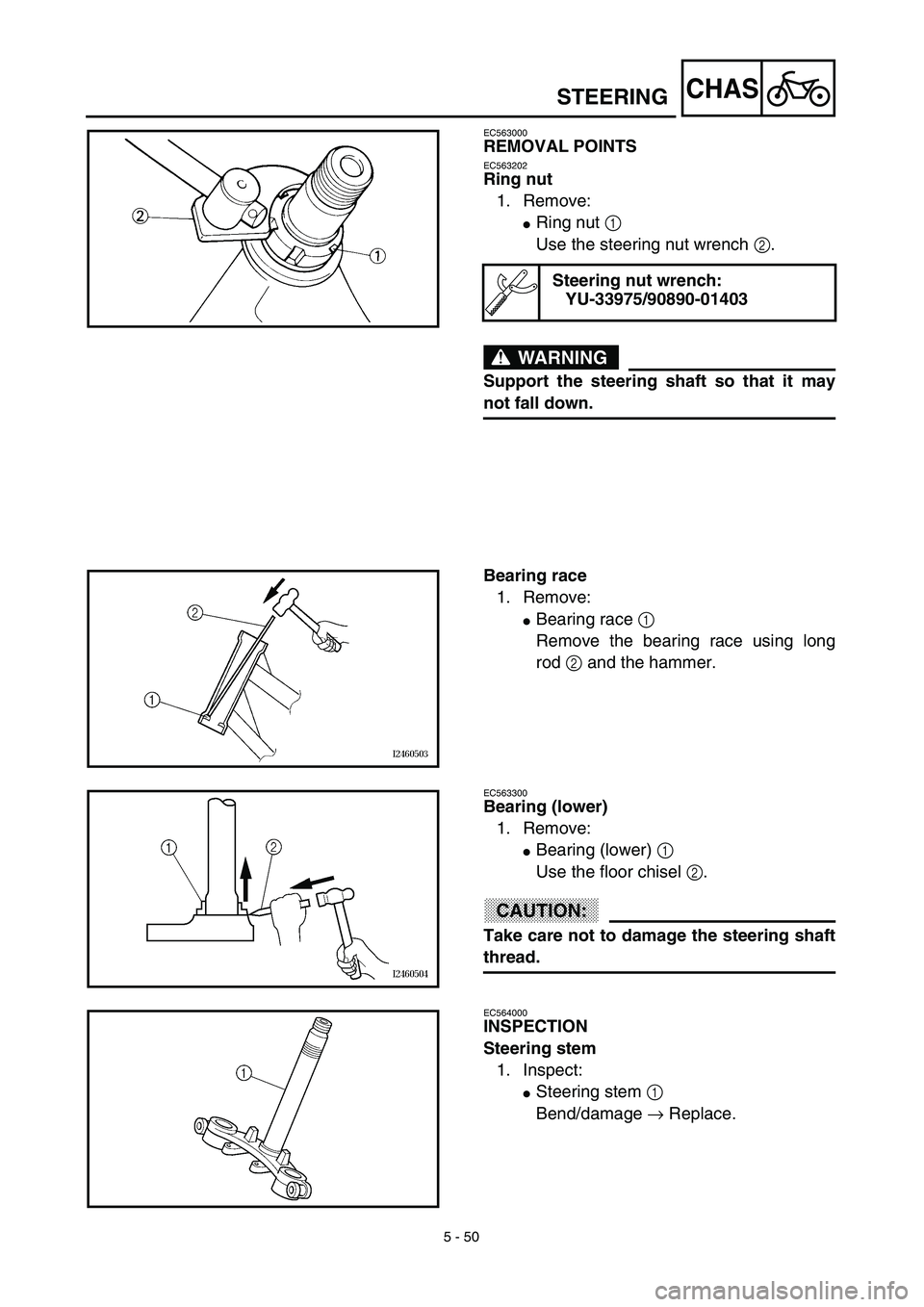

REMOVAL POINTS
EC563202
Ring nut
1. Remove:
Ring nut 1
Use the steering nut wrench 2.
WARNING
Support the steering shaft so that it may
not fall down.
Steering nut wrench:
YU-33975/90890-01403
Bearing race
1. Remove:
Bearing race 1
Remove the bearing race using long
rod 2 and the hammer.
EC563300
Bearing (lower)
1. Remove:
Bearing (lower) 1
Use the floor chisel 2.
CAUTION:
Take care not to damage the steering shaft
thread.
EC564000
INSPECTION
Steering stem
1. Inspect:
Steering stem 1
Bend/damage → Replace.
STEERING
