2023 TOYOTA RAV4 Návod na použití (in Czech)

63
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Úchyty horního řemenu
Vnější zadní sedadla jsou vybavena
úchyty horního řemenu.
Úchyty horního ř emenu použijte,
když připevňujete horní řemen.
Úchyty horního řemenu
Horní řemen
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Po připevnění dět ského zádržného
systému nikdy nese řizujte sedadlo.
●Když používáte spodní úchyty, ujis-
těte se, že kolem úchytů nejsou
žádné cizí předměty a že bezpeč- nostní pás není z achycen za dět-
ským zádržným systémem.
●Postupujte podle všech instalač-
ních pokynů výrobce dětského zá-
držného systému.
Použití úchytu horního ře-
menu
A
B

641-2. Bezpečnost dětí
■Připevnění horního řemene do
úchytů horního řemenu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
1 Vytáhněte opěrku hlavy do nej-
vyšší polohy.
Pokud opěrka hlavy překáží instalaci
dětského zádržného systému nebo hor-
ního řemene, a opěrku hlavy je možné vyjmout, vyjměte opěrku hlavy.
( S.171)
2Zapněte háček do držáku úchytu
horního řemenu a dotáhněte hor-
ní řemen.
Ujistěte se, že je horní řemen bezpečně
uchycen. ( S.61)
Když instalujete d ětský zádržný systém se zvednutou opěrkou hlavy, ujistěte se,
že horní řemen pro chází pod opěrkou
hlavy.
Háček
Horní řemen
A
B
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Pevně upevněte horní řemen a ujis-
těte se, že řemen není překroucen.
●Neupevňujte horní řemen k ničemu
jinému, než k úchytům horního ře-
menu.
●Po připevnění dětského zádržného
systému nikdy neseř izujte sedadlo.
●Postupujte podle všech instalač-
ních pokynů výrob ce dětského zá- držného systému.
●Když instalujete dětský zádržný systém se zvednutou opěrkou hla-
vy, poté, co je opěrka hlavy zvednu-
ta a pak je upevněn úchyt horního řemenu, nesnižujte opěrku hlavy.

65
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
1-3.Asistence v případě nouze
*1: Je-li ve výbavě
*2: Je funkční v oblast i pokrytí eCall. Ná-
zev systému se liší v závislosti na
zemi.
Typ A
Mikrofon
Tlačítko "SOS"*
Indikátory
*: Toto tlačítko je určeno pro komunikaci s operátorem systému eCall.
Jiná tlačítka SOS dostupná v jiných
systémech motorového vozidla se ne- týkají tohoto zaříz ení a nejsou určena
pro komunikaci s operátorem systému
eCall.
Typ B
Mikrofon
Tlačítko "SOS"*
Indikátory
*: Toto tlačítko je určeno pro komunikaci
s operátorem systému eCall.
Jiná tlačítka SOS dostupná v jiných systémech motorového vozidla se ne-
týkají tohoto zaříz ení a nejsou určena
pro komunikaci s operátorem systému eCall.
eCall*1, 2
eCall je telematická služba, kte-
rá používá data Global Naviga-
tion Satellite System (GNSS)
a vestavěnou celulární techno-
logii, aby umožn ila provedení
následujících tísňových volání:
Automatická tísňová volání (Au-
tomatické oznámení kolize)
a manuální tísňová volání
(stisknutím tlačítka "SOS").
Tato služba je vyžadována
předpisy Evropské unie.
Součásti systému
A
B
C
A
B
C

661-3. Asistence v případě nouze

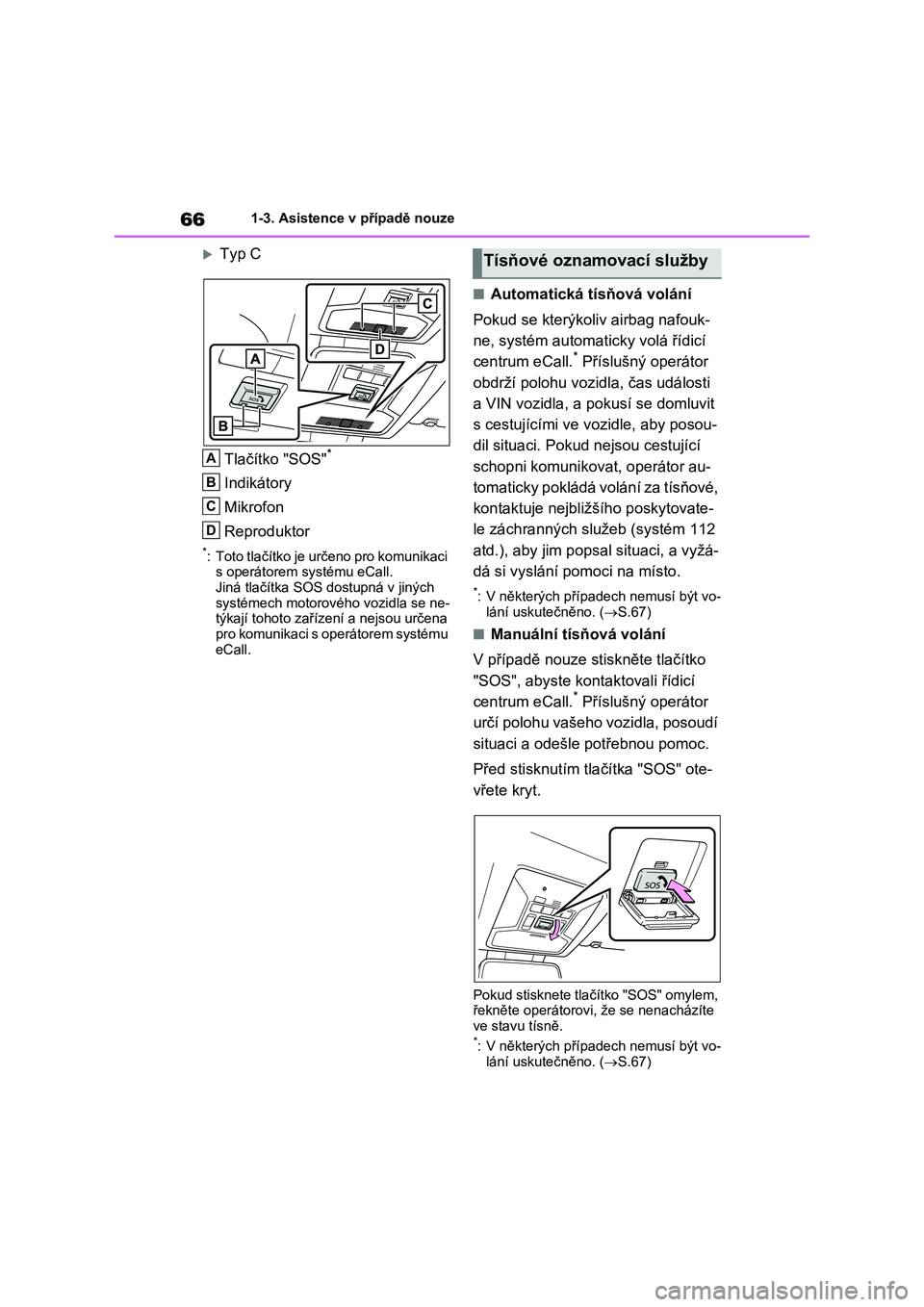

Typ C
Tlačítko "SOS"*
Indikátory
Mikrofon
Reproduktor
*: Toto tlačítko je určeno pro komunikaci s operátorem systému eCall.
Jiná tlačítka SOS dostupná v jiných
systémech motorového vozidla se ne- týkají tohoto zařízen í a nejsou určena
pro komunikaci s operátorem systému
eCall.
■Automatická tísňová volání
Pokud se kterýko liv airbag nafouk-
ne, systém automaticky volá řídicí
centrum eCall.* Příslušný operátor
obdrží polohu vozidla, čas události
a VIN vozidla, a p okusí se domluvit
s cestujícími ve vozidle, aby posou-
dil situaci. Pokud nejsou cestující
schopni komunikovat, operátor au-
tomaticky pokládá volání za tísňové,
kontaktuje nejbliž šího poskytovate-
le záchranných služeb (systém 112
atd.), aby jim popsal situaci, a vyžá-
dá si vyslání pomoci na místo.
*: V některých případech nemusí být vo-
lání uskutečněno. ( S.67)
■Manuální tísňová volání
V případě nouze stiskněte tlačítko
"SOS", abyste kontaktovali řídicí
centrum eCall.* Příslušný operátor
určí polohu vašeho vozidla, posoudí
situaci a odešle potřebnou pomoc.
Před stisknutím tlačítka "SOS" ote-
vřete kryt.
Pokud stisknete tlač ítko "SOS" omylem,
řekněte operátorovi, že se nenacházíte ve stavu tísně.*: V některých případech nemusí být vo-
lání uskutečněno. ( S.67)
A
B
C
D
Tísňové oznamovací služby

67
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
Když je spínač motoru zapnut do
ZAPNUTO, červený indikátor se
rozsvítí na 10 seku nd. Pak se na
2 sekundy rozsvítí zelený indikátor
a zůstane svítit, pokud systém řád-
ně funguje.
Indikátory signaliz ují následující:
 Pokud se zelený indikátor rozsvítí
a zůstane svítit, systém je zapnutý.
 Pokud zelený indikátor bliká 2krát
za sekundu, probíhá automatic-
ké nebo manuální tísňové volání.
 Pokud se červený indikátor roz-
svítí kdykoliv jindy, než ihned
poté, co je spínač motoru zapnut
do ZAPNUTO, systém může mít
poruchu, nebo můž e být záložní
baterie vybitá.
 Pokud červený indikátor bliká při-
bližně 30 sekund během tísňové-
ho volání, volání bylo přerušeno
nebo je slabý sign ál mobilních sítí.
Životnost záložní baterie nepřekračuje
3 roky.
■Informace o Free/Open Source Software
Tento produkt obsahuje Free/Open
Source Software (FOSS).
Informace o licenci a /nebo zdrojový kód
tohoto FOSS naleznete na následující
URL.
http://www.opensourceautomotive.com/
dcm/19MC/
IndikátoryVÝSTRAHA
■Když tísňové volání nemusí být
provedeno
●V následujících situacích nemusí být možné provést tísňová volání.
V takových případech to ohlaste
poskytovateli služeb (systém 112 atd.) jiným způsobem, např. z veřej-
ných telefonů v okolí.
• I když je vozidlo v oblasti služeb
mobilního telefonu, může být obtíž- né připojit se k řídicímu centru
eCall, pokud je příjem slabý nebo je
přetížená linka. V takových přípa- dech, ačkoliv se systém pokouší
spojit s řídicím centrem eCall, ne-
musíte být schopni se s řídicím cen- trem eCall spojit, abyste uskutečnili
tísňová volání a kontaktovali zá-
chranné služby.
• Když je vozilo mimo oblast služeb
mobilního telefonu, tísňová volání nemohou být provedena.
• Když má jakékoliv související vyba- vení (např. panel tlačítka "SOS", in-
dikátory, mikrof on, reproduktor,
DCM, anténa nebo k abely spojující vybavení) poruchu, je poškozené
nebo rozbité, tísňové volání nemů-
že být uskutečněno.
• Při tísňovém volání systém činí
opakované pokusy o spojení s řídi- cím centrem eCall. Pokud se však
systém nemůže spojit s řídicím cen-
trem eCall z dův odu špatného pří- jmu radiových vln, systém se
nemůže připojit k mobilní síti a volá-
ní může být ukončeno bez připoje- ní. Červený indikátor bude blikat
přibližně 30 sek und, aby signalizo-
val toto odpojení.
●Pokud napětí akumulátoru pokles-
ne nebo je přerušeno, systém ne- musí být schopen spojení s řídicím
centrem eCall.

681-3. Asistence v případě nouze
VÝSTRAHA
●Systém tísňového volání nemusí
fungovat mimo oblast EU v závis-
losti na dostupné infrastruktuře dané země.
■Když je systém tísňového volání vyměněn za nový
Systém tísňového vo lání by měl být
zaregistrován. Kontaktujte kteréhoko-
liv autorizovanéh o prodejce nebo servis Toyota, nebo jiný spolehlivý
servis.
■Pro vaši bezpečnost
●Jezděte bezpečně.
Funkce tohoto syst ému je pomoci vám uskutečnit tísň ové volání v pří-
padě nehod, jako jsou dopravní ne-
hody nebo náhlé zdravotní nouzové situace, a systém žádným způso-
bem nechrání řidiče ani cestující.
Jezděte bezpečně a z důvodu vaší bezpečnosti buďte vždy připoutáni
bezpečnostními pásy.
●V případě nouze je na prvním místě
záchrana života.
●Pokud ucítíte, že se něco pálí nebo
jiné neobvyklé zápachy, opusťte
vozidlo a odejděte ihned do bez- pečné oblasti.
●Pokud se nafouknou airbagy, když systém funguje no rmálně, systém
provede tísňové volání. Systém
provede tísňové volání také tehdy, když do vozidla narazí něco zezadu
nebo se vozidlo převrátí, i když se
airbagy nenafouknou.
●Z bezpečnostních důvodů neprová-
dějte tísňové volání během jízdy. Volání během jízdy může způsobit
nesprávné ovládání volantu, což
může vést k nečekaným nehodám. Zastavte vozidlo a ověřte bezpeč-
nost ve svém okolí předtím, než
uskutečníte tí sňové volání.
●Když měníte pojistky, používejte předepsané pojistky. Použití jiných
pojistek může způsobit jiskření
nebo kouř v obvodu a může to vést k požáru.
●Používání systému, který vydává kouř nebo neobvyklý zápach může
způsobit požár. Ihned přestaňte
systém používat a konzultujte to s kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota,
nebo v kterémkoliv spolehlivém ser- visu.
UPOZORNĚNÍ
■Abyste předešli poškození
Nerozlijte na panel tlačítka "SOS"
žádné tekutiny atd., a nevystavujte ho nárazům.
■Pokud dojde k poruše panelu tla-čítka "SOS", reproduktoru nebo
mikrofonu během tísňového vo-
lání nebo manuální údržbové kontrole
Nemusí být možné provést tísňová
volání, ověření sta vu systému nebo komunikovat s operátorem řídicího
centra eCall. Pokud dojde k poškoze-
ní některého výše uvedeného vyba- vení, konzultujte to s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo v kterémkoliv spo- lehlivém servisu.

69
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
■Průběh zpracování dat
Server
Uložení
Zpracování
DCM (Datový komunikační modul)
1 Aktivace sdílení dat se provádí povolením služby v aplikaci "MyT by
Toyota" nebo zakoupením služb y, která vyžaduje sběr dat.
2 Server aktivuje službu v DCM a definuje, která data budou shromažďo-
vána.
3 Definovaná data o vozidle jsou shromážděna pomocí DCM.
4 Data jsou sdílena se serverem.
5 Data jsou uložena na serveru.
6 Data jsou zpracována na serveru pro plnění služby.
7 Zpracovaná data jsou prezentována zákazníkovi.
Seznam způsobilých služeb ve vašem regionu naleznete na webových stránkách
Toyota nebo kontaktujte kteréhok oliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis.
Přehled systému přidané služby (je-li ve výbavě)
A
B
C
D

701-3. Asistence v případě nouze
Prováděcí nařízení
Prováděcí nařízení Příloha 1 ČÁST 3 Informace pro uživateleShoda
1. POPIS PALUBNÍHO SYSTÉMU ECALL
1.1.Základní informace o palubním systému eCall
využívajícím linku tísňového volání 112, jeho fun-
gování a funkcíchO
1.2.
Služba eCall využívající linku tísňového volání
112 je veřejnou službou obecného zájmu, která
se poskytuje bezplatně.
O
1.3.
Palubní systém eCall využívající linku tísňového
volání 112 je automaticky aktivován. K aktivaci
dochází automaticky prostřednictvím palubních
senzorů v případě vážné nehody. Ke spuštění
rovněž automaticky dochází, pokud je vozidlo vy-
baveno systémem TPS, který v případě vážné
nehody nefunguje.
O
1.4.
V případě potřeby může být palubní systém
eCall využívající linku tísňového volání 112 spuš-
těn i ručně. Pokyny pro manuální aktivaci sys-
tému
O
1.5.
V případě kritického selhání systému, v jehož dů-
sledku by došlo k odpojení palubního systému
eCall využívajícího linku 112, je posádka vozidla
na tuto skutečnost následujícím způsobem upo-
zorněna
O
