2023 TOYOTA RAV4 Návod na použití (in Czech)

431
6
6-3. Údržba svépomocí
Údržba a péče
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně za-
vřena a zamknuta. Jestliže není kapota řádně zamknuta,
může se během jízd y otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Abyste předešli zraněním
Podpěrná tyč může b ýt po jízdě s vo- zidlem horká. Když se dotknete horké
podpěrné tyče, může to vést k popá-
lení nebo jiným vážným zraněním.
■Po instalaci podpěrné tyče do ot-
voru
Ujistěte se, že tyč podpírá kapotu
bezpečně tak, aby nespadla na vaši
hlavu nebo tělo.
■Když zavíráte kapotu
Když zavíráte kapo tu, dbejte zvýšené opatrnosti, abyste předešli skřípnutí
prstů atd.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že js te podpěrnou tyč vrá-
tili před zavřením kapoty do její pří- chytky. Zavírání kapoty bez řádného
vrácení podpěrné tyče by mohlo způ-
sobit prohnutí kapoty.

4326-3. Údržba svépomocí
■Vpředu■Vzadu
Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené v pří-
ručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když své vozidlo zvedáte pomocí podlahového zvedáku, umístěte
zvedák správně.
Nesprávné umístění může vaše vo zidlo poškodit nebo způsobit zra-
nění.
Umístění zvedacího místa

433
6
6-3. Údržba svépomocí
Údržba a péče
Pojistkové skříňky ( S.459)
Uzávěr plnicího hrdla motorového oleje ( S.434)
Měrka hladiny motorového oleje ( S.434)
Akumulátor ( S.437)
Chladič ( S.437)
Elektrický ventilátor chlazení
Kondenzátor ( S.437)
Nádržka kapaliny ostřikovačů ( S.440)
Nádržka chladicí k apaliny motoru (S.436)

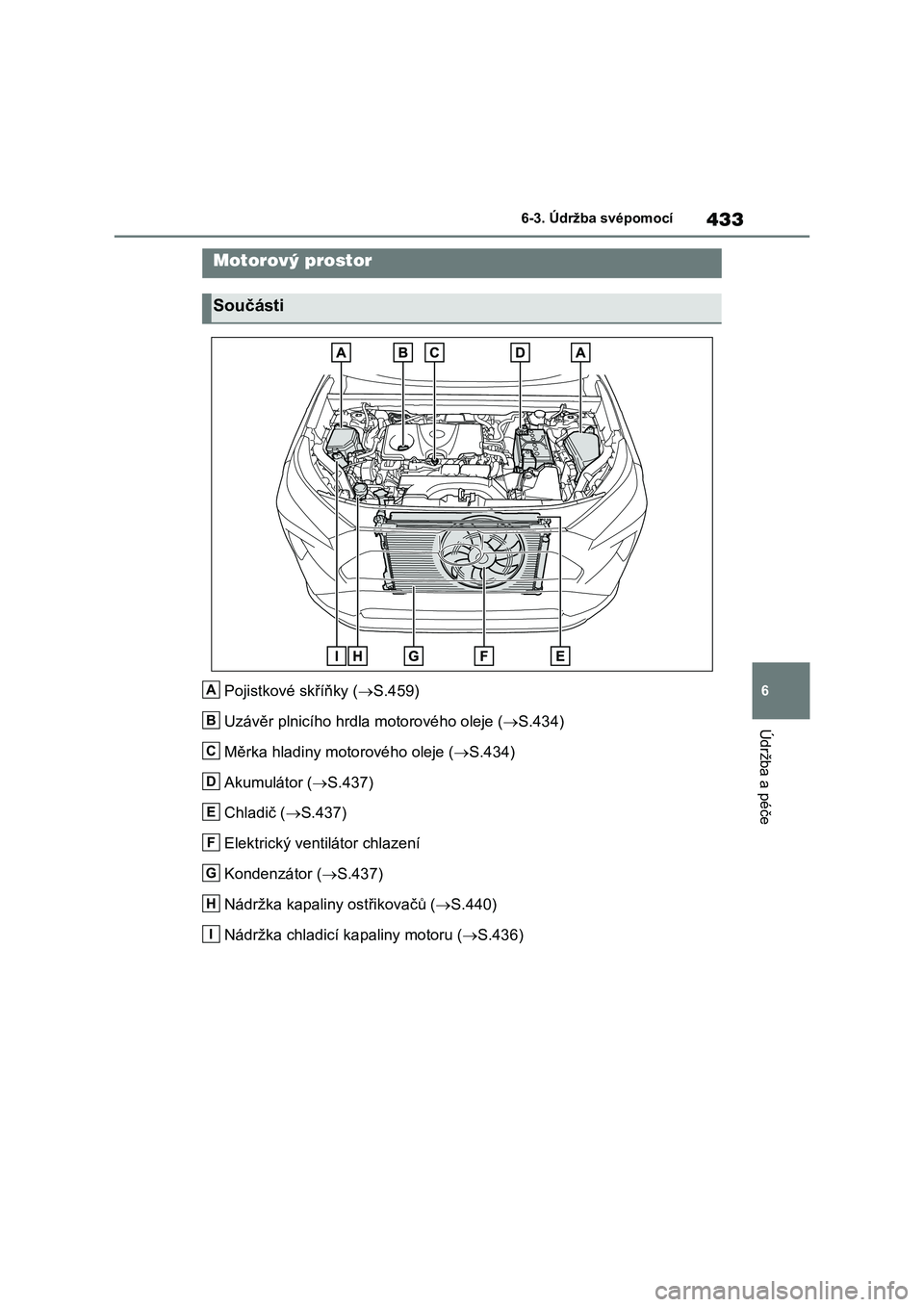

Motorový prostor
Součásti
A
B
C
D
E
F
G
H
I

4346-3. Údržba svépomocí
Když je motor ohřátý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a vypnutí motoru vyčkejte více
než 5 minut, až olej steče zpět
na dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
S.538
Množství oleje (Nízká  Plná)
1,5 litru
Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nainstalujte uzávěr plnicího hr-
dla oleje jeho otáčením doprava.
Kontrola a doplnění motoro-
vého oleje
A
B
C

435
6
6-3. Údržba svépomocí
Údržba a péče
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového olej e. V následujících
situacích se může s potřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při v ysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo při jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte
často v hustém provozu
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-
tenciálně škodlivé látky, které mo-
hou způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vy-
varujte se proto dlouhého a opako-
vaného kontaktu s olejem. Důkladně se umyjte mýdlem a vo-
dou, abyste odstrani li použitý moto-
rový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze
bezpečným a přijatelným způsobem. Nevyhazujte použitý olej a filtry do
domácího odpadu, nevylévejte ho
do kanalizace ani na zem. Kontak- tujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, servisní středisko nebo obchod s náhradní-
mi díly a informujte se o možnosti
recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu
dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili moto- rový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by moh-
lo dojít k poškození motoru.
●Při každém doplněn í oleje zkontro-
lujte hladinu oleje na měrce.
●Ujistěte se, že je u závěr plnicího
hrdla oleje dotažen.
■Pokud je olej rozlit na kryt mo-
toru (motor A25A-FKS)
Abyste předešli poškození krytu mo-
toru, odstraňte co nejdříve veškerý
motorový olej z krytu motoru použitím neutrálního čisticí ho prostředku. Ne-
používejte organická rozpouštědla,
jako je čistič brzd.

4366-3. Údržba svépomocí
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami "FULL" a "LOW" na
nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.526)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long
Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu
s technologií trvanlivých hybridních organických kyselin.
"Toyota Super Long Life Coolant" je
směsí 50 % chladicí kapaliny a 50 % deionizované vody.
(Minimální teplota: -35 °C)
Pro další podrobnosti o chladicí kapalině
kontaktujte kteréhok oliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny
klesne krátce po doplnění
Pohledem zkontrolujte chladiče, hadice,
uzávěr nádržky chladi cí kapaliny moto-
ru/řídicí jednotky pohonu, výpustný ko- hout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte uzá-
věr a těsnost chladi cího systému zkont- rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Kontrola chladicí kapaliny
A
B
C
9é675$+$
■Když je motor horký
Neodstraňujte uzávěr nádržky chladi-
cí kapaliny motoru.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vyst říknout a způso-
bit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapa-
linu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody
a nemrznoucího přípravku, aby bylo zajištěno řádné mazání, ochrana proti
korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, ab yste zabránili po-
škození součástí nebo laku.

437
6
6-3. Údržba svépomocí
Údržba a péče
Zkontrolujte chladič a kondenzátor,
a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí
extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
Zkontrolujte akumulátor následují-
cím způsobem.
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru ne-
jsou zkorodované a že nejsou nikde
uvolněné spoje, trhliny nebo uvolně-
né svorky.
Pólové vývody
Upevňovací příchytka
■Kontrola elektro lytu akumulá-
toru (pro vozidla s modelovým
kódem*, který má poslední pís-
meno "X")
*: Modelový kód je vyznačen na výrob-
ním štítku. ( S.535)
Zkontrolujte, zda je hladina kapali-
ny mezi ryskami "MAX" a "MIN".
Spodek víka akumulátoru
Ryska "LOWER LEVEL" (spodní
úroveň)
Doplňte destilovanou vodu předtím, než
hladina kapaliny klesne pod rysku
"LOWER LEVEL"
Kontrola chladiče a konden-
zátoru
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče nebo kon-
denzátoru, protože mohou být horké a mohou způsobi t vážná zranění,
např. popáleniny.
■Když je v činnosti elektrický
ventilátor chlazení
Nedotýkejte se motorového prostoru. Pokud je spínač motoru v ZAPNUTO,
elektrický ventilátor chlazení se může
automaticky rozběhnou t, je-li zapnutá klimatizace a/nebo je teplota chladicí
kapaliny vysoká. Ujistěte se, že je spí-
nač motoru vypnutý, když pracujete v blízkosti elektr ického ventilátoru
chlazení nebo mřížky chladiče.
Kontrola akumulátoru
A
B
A
B

4386-3. Údržba svépomocí
■Doplnění destilované vody (pro
vozidla s modelovým kódem*,
který má poslední písmeno "X")
*: Modelový kód je vyznačen na výrob-
ním štítku. ( S.535)
1Vyjměte větrací zátky.
2 Doplňte destilovanou vodu.
Pokud je obtížné vidět hladinu kapaliny
ze strany, zkontrolujte ji pohledem přímo
do článku.
NÍZKÁ
SPRÁVNÁ
3 Nasaďte větrací zátky zpět
a bezpečně je zavřete.
■Před dobíjením
Při dobíjení akumulátor produkuje vodí-
kový plyn, který je hořlavý a výbušný. Proto před dobíjením dodržujte následu-
jící pokyny:
●Pokud dobíjíte akumulátor instalovaný
ve vozidle, odpojte ukostřovací kabel.
●Ujistěte se, že je vypnut hlavní vypí-
nač na nabíjecím zařízení před zapo-
jováním nebo při odpojování kabelů k akumulátoru.
■Po dobití/opětovném připojení aku-
mulátoru (vozidla se systémem Smart Entry & Start)
●Vozidla s funkcí z ámku řízení: Motor nemusí startovat. Proveďte následují-
cí postup, abyste syst ém inicializovali.
1 Přesuňte řadicí páku do P (automa-
tická převodovka nebo Multidrive) nebo sešlápněte brzdový pedál
s řadicí pákou v N (manuální převo-
dovka).
2 Otevřete a zavřete některé z dveří.
3 Znovu nastartujte motor.
●Ihned po opětovném připojení akumu-
látoru nemusí být možné odemykání dveří použitím systému Smart Entry
& Start. V tom případě použijte pro
odemknutí/zamknutí dveří bezdráto- vé dálkové ovládání nebo mechanický
klíč.
●Nastartujte motor se spínačem motoru
v PŘÍSLUŠENSTVÍ. Motor se nemůže
nastartovat s vypnut ým spínačem mo- toru. Při druhém pokusu však bude
motor fungovat normálně.
●Režim spínače motoru se zaznamená
ve vozidle. Když se akumulátor odpojí
a znovu připojí, vozidlo vrátí režim spínače motoru do stavu, který byl na-
staven před odpojení m akumulátoru.
Ujistěte se, že je spínač motoru před odpojením akumulátoru vypnutý. Buď-
te velmi opatrní při připojování akumu-
látoru, pokud je režim spínače motoru před odpojením akumulátoru neznámý.
Pokud motor nenastartuje ani po několi- ka pokusech, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
A
B
