2023 TOYOTA RAV4 Návod na použití (in Czech)

535
8
8-1. Technické údaje

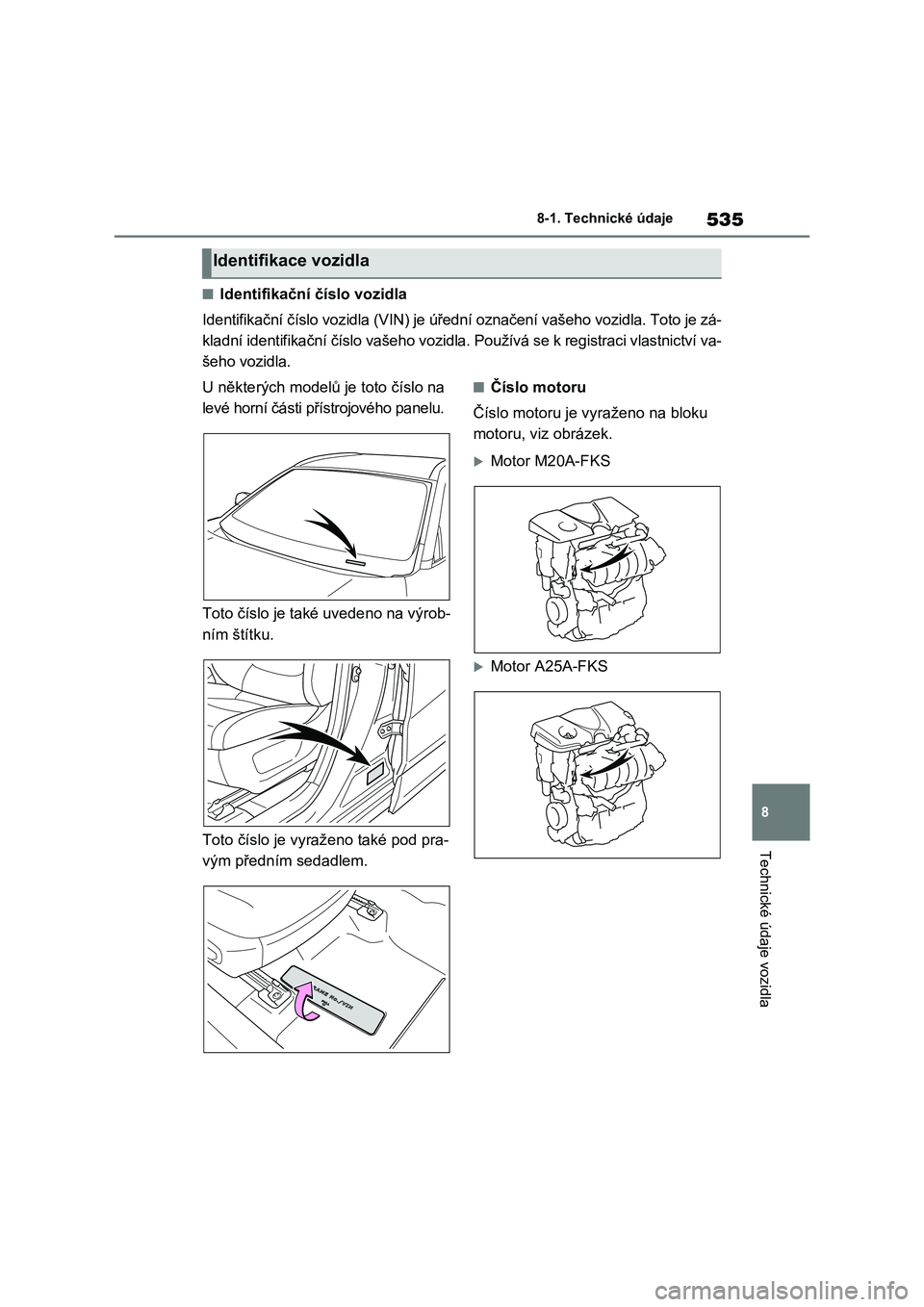

Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo v ozidla (VIN) je úřední označení vašeho vozidla. Toto je zá-
kladní identifikační čís lo vašeho vozidla. Používá se k registraci vlastnictví va-
šeho vozidla.
U některých modelů je toto číslo na
levé horní části přístrojového panelu.
Toto číslo je také uvedeno na výrob-
ním štítku.
Toto číslo je vyraž eno také pod pra-
vým předním sedadlem.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Motor M20A-FKS
Motor A25A-FKS
Identifikace vozidla

5368-1. Technické údaje
M20A-FKS
A25A-FKS

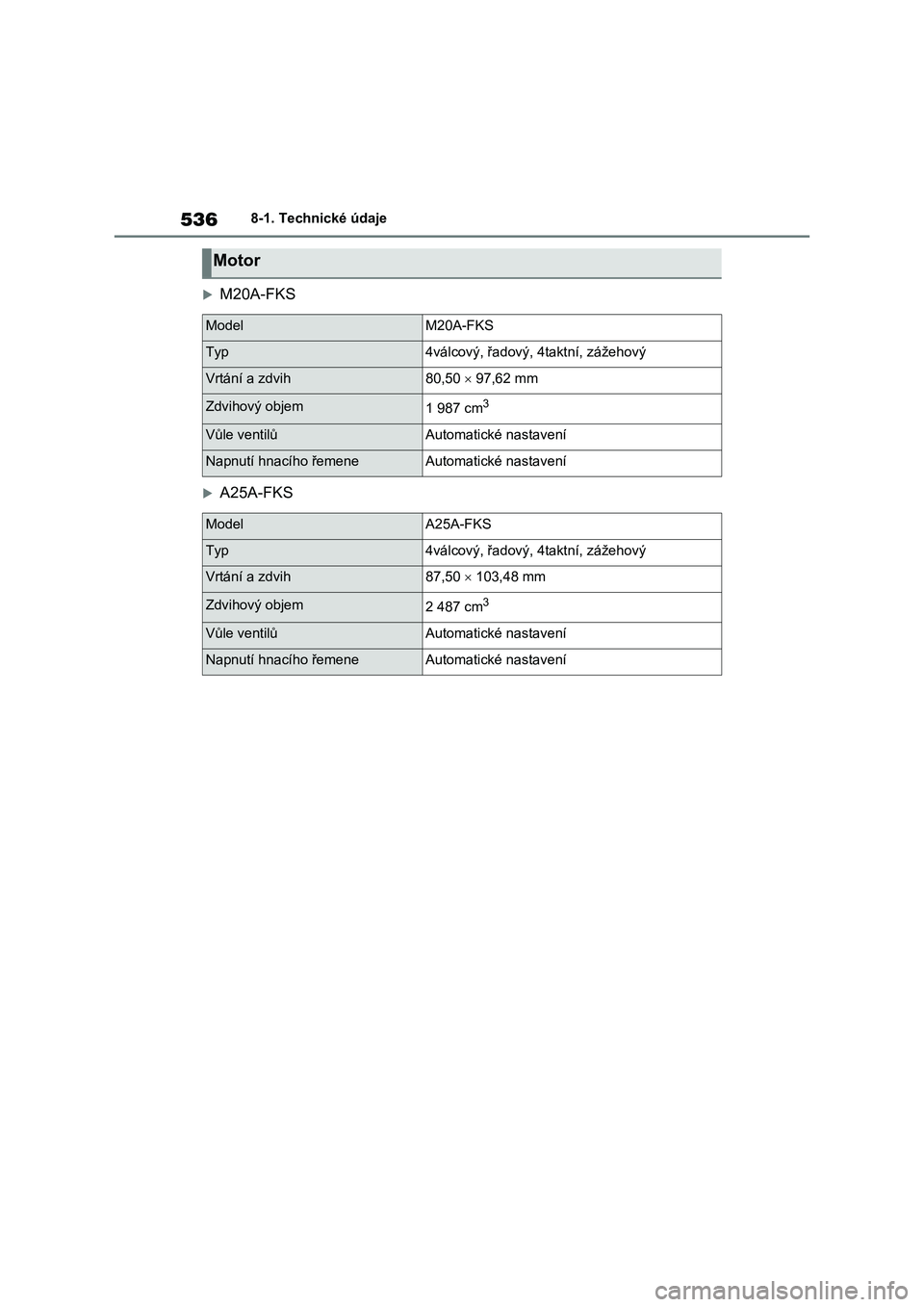

Motor
ModelM20A-FKS
Typ4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih80,50  97,62 mm
Zdvihový objem1 987 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemeneAutomatické nastavení
ModelA25A-FKS
Typ4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih87,50  103,48 mm
Zdvihový objem2 487 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemeneAutomatické nastavení

537
8
8-1. Technické údaje
Technické údaje vozidla
*1: Modelový kód je vyznačen na výrobním štítku. ( S.535)*2: Pro Ukrajinu, Moldavsko, Ázerbájdžán, Gruzii a Novou Kaledonii*3: Kromě Ukrajiny, Moldavska, Ázerbájdžánu, Gruzie a Nové Kaledonie
■Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při výměně mo- torového oleje. Zahřejte a vypněte motor, počkejte déle než 5 m inut a zkontrolujte
hladinu oleje na měrce.
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, použijte pouze palivo s jedním z následujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo
(RON)
Kromě vozidel s modelo-
vým kódem*1, který má
poslední písmeno "W".
91 nebo vyšší
Pro vozidla
s modelovým kó-
dem*1, který má poslední písme-
no "W".
Kromě
oblasti EU
91 nebo vyšší*2
95 nebo vyšší*3
Oblast EU95 nebo vyšší
Objem palivové nádrže (Jmenovitý)55 litrů
Systém mazání
M20A-FKSA25A-FKS
S filtrem4,3 litru4,5 litru
Bez filtru3,9 litru4,2 litru

5388-1. Technické údaje

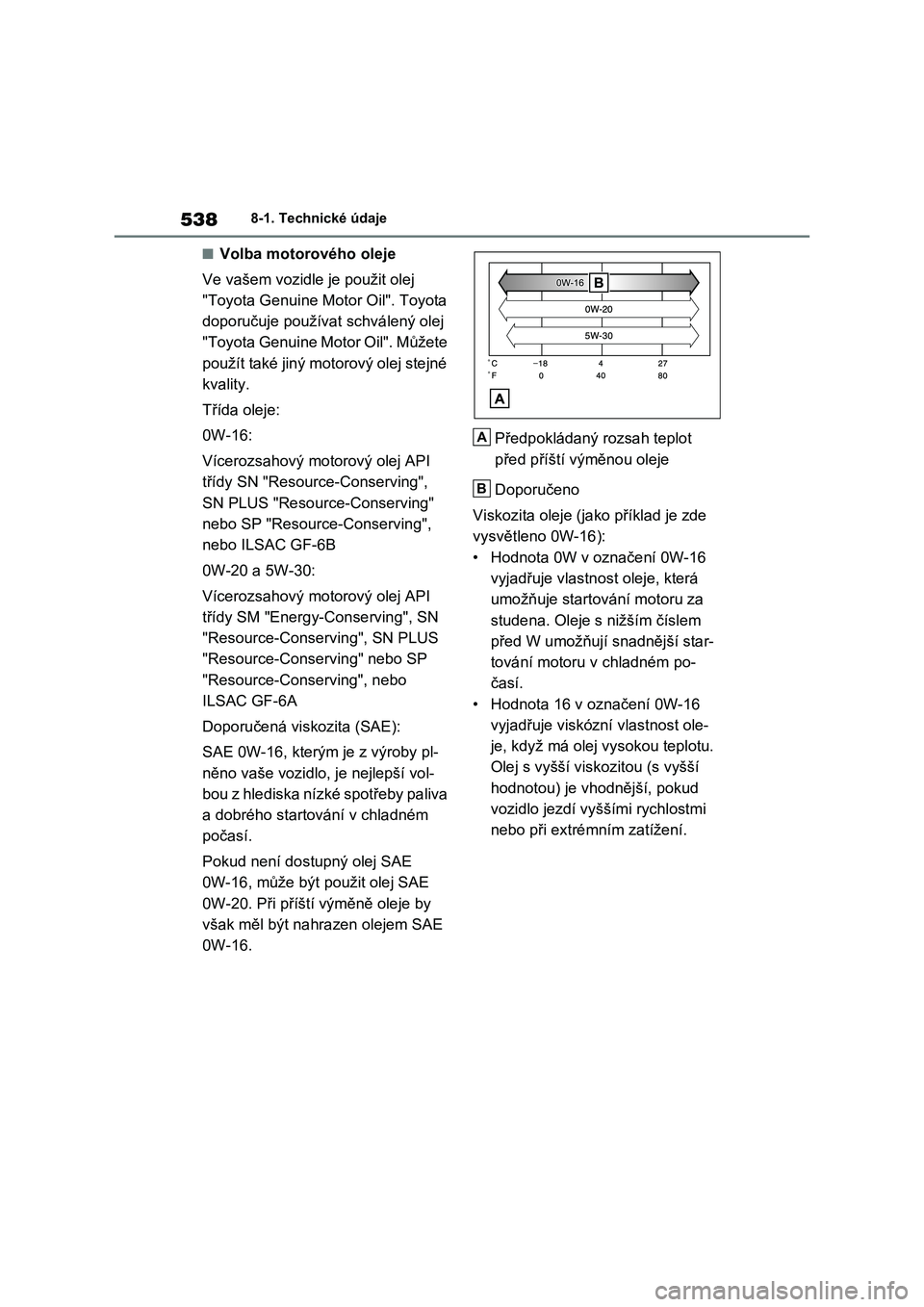

■Volba motorového oleje
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving"
nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" nebo SP
"Resource-Conserving", nebo
ILSAC GF-6A
Doporučená visk ozita (SAE):
SAE 0W-16, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí.
Pokud není dost upný olej SAE
0W-16, může být použit olej SAE
0W-20. Při příští výměně oleje by
však měl být nah razen olejem SAE
0W-16.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno
Viskozita oleje (jako příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startování motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější star-
tování motoru v chladném po-
časí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vh odnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
A
B

539
8
8-1. Technické údaje
Technické údaje vozidla
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označe ny jednou nebo oběma registrovanými
značkami API, aby vám pomohly z volit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SP" zname-
ná označení kvality oleje podle Ameri-
can Petroleum Institute (API). Střední část: "SAE 0W-16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory Committee (ILSAC)
A
B

5408-1. Technické údaje
Motor M20A-FKS
*: Objem chladicí kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Motor A25A-FKS
*: Objem chladicí kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Systém chlazení
Objem*S Multidrive6,9 litru
S manuální
převodovkou6,4 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Objem*
Bez chladiče
motorového
oleje6,9 litru
S chladičem
motorového
oleje
7,0 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, beza-
minová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin.
Nepoužívejte samotnou obyčejnou vodu.

541
8
8-1. Technické údaje
Technické údaje vozidla
Kromě vozidel s modelovým kódem*, který má poslední písmeno "X".
*: Modelový kód je vyznač en na výrobním štítku.
Pro vozidla s modelovým kódem*, který má poslední písmeno "X".
*: Modelový kód je vyznačen na výrobním štítku.

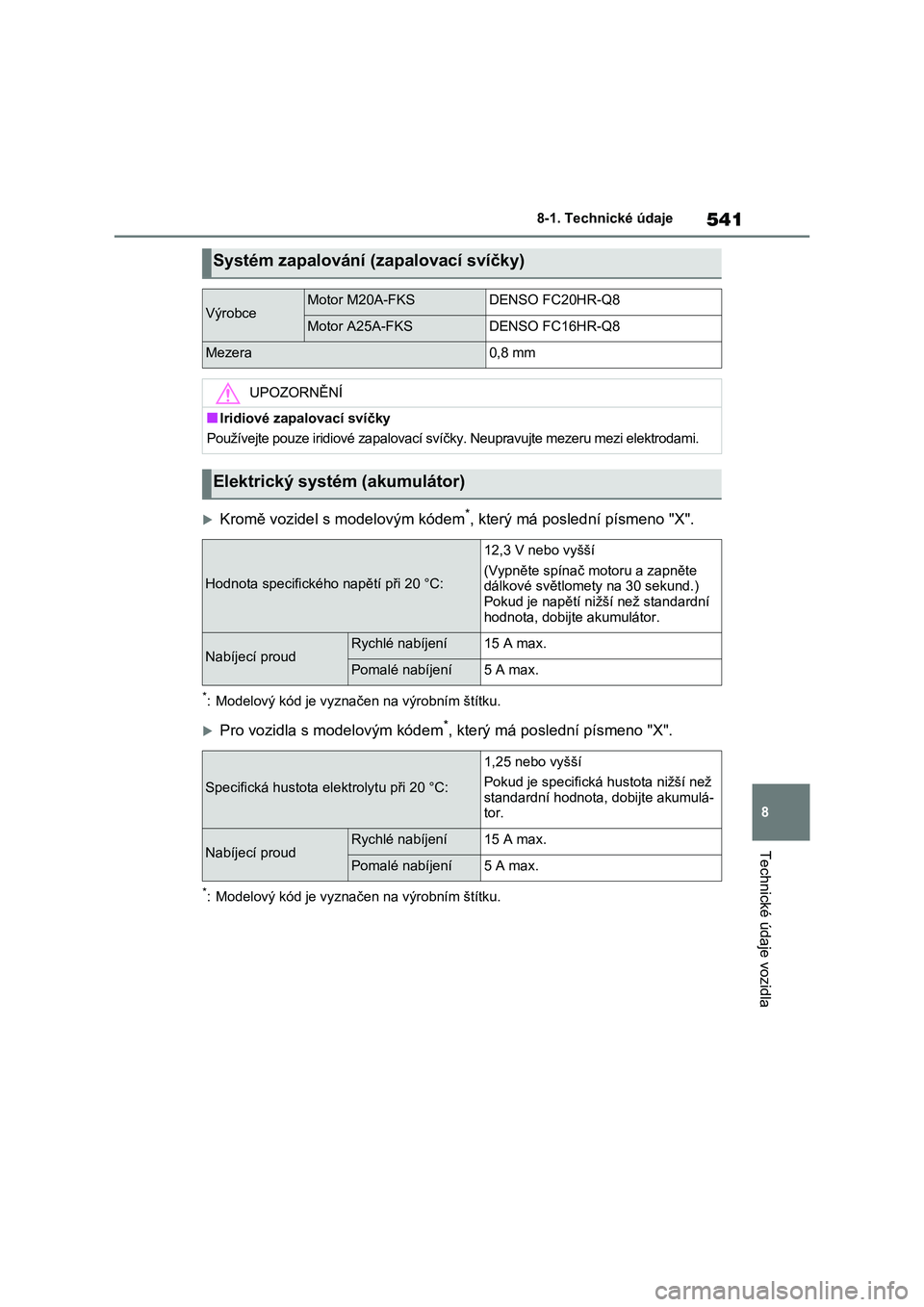

Systém zapalování (zapalovací svíčky)
VýrobceMotor M20A-FKSDENSO FC20HR-Q8
Motor A25A-FKSDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (akumulátor)
Hodnota specifického napětí při 20 °C:
12,3 V nebo vyšší
(Vypněte spínač motoru a zapněte dálkové světlomety na 30 sekund.)
Pokud je napětí ni žší než standardní
hodnota, dobijte akumulátor.
Nabíjecí proudRychlé nabíjení15 A max.
Pomalé nabíjení5 A max.
Specifická hustota ele ktrolytu při 20 °C:
1,25 nebo vyšší
Pokud je specifická hustota nižší než
standardní hodnota , dobijte akumulá-
tor.
Nabíjecí proudRychlé nabíjení15 A max.
Pomalé nabíjení5 A max.

5428-1. Technické údaje
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
Automatická převodovka
Objem kapaliny*7,4 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny automatické převodovky
Použití jiné kapaliny převodo vky než výše uvedeného typu může způsobit abnor- mální hluk nebo vibrac e, nebo poškození převodovky vašeho vozidla.
Multidrive
Objem
kapaliny*Bez systému Stop & Start8,6 litru
Se systémem Stop & Start8,3 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny převodovky Multidrive než výše uvedeného typu může způso- bit abnormální hluk nebo vibrace , nebo poškození převodovky Multidrive vašeho
vozidla.
