2023 TOYOTA RAV4 Návod na použití (in Czech)

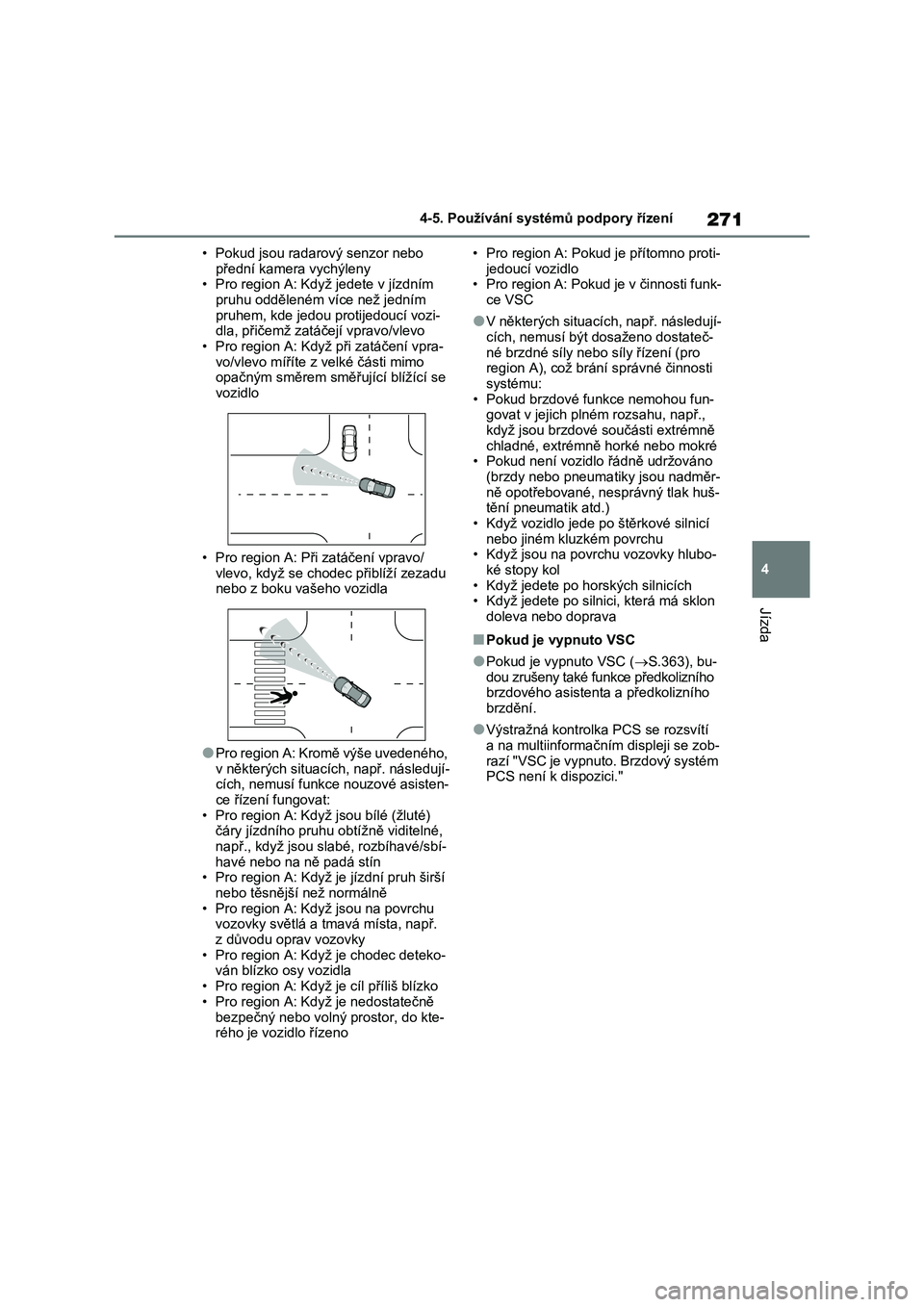

271
4
4-5. Používání systémů podpory řízení
Jízda
• Pokud jsou radarový senzor nebo
přední kamera vychýleny • Pro region A: Když jedete v jízdním
pruhu odděleném více než jedním
pruhem, kde jedou protijedoucí vozi- dla, přičemž zatáčejí vpravo/vlevo
• Pro region A: Když při zatáčení vpra-
vo/vlevo míříte z velké části mimo opačným směrem smě řující blížící se
vozidlo
• Pro region A: Při zatáčení vpravo/
vlevo, když se chodec přiblíží zezadu
nebo z boku vašeho vozidla
●Pro region A: Kromě výše uvedeného,
v některých situacích, např. následují- cích, nemusí funkce nouzové asisten-
ce řízení fungovat:
• Pro region A: Když jsou bílé (žluté) čáry jízdního pruhu obtížně viditelné,
např., když jsou slabé, rozbíhavé/sbí-
havé nebo na ně padá stín • Pro region A: Když je jízdní pruh širší
nebo těsnější než normálně
• Pro region A: Když jsou na povrchu vozovky světlá a tm avá místa, např.
z důvodu oprav vozovky
• Pro region A: Když je chodec deteko- ván blízko osy vozidla
• Pro region A: Když je cíl příliš blízko
• Pro region A: Když je nedostatečně
bezpečný nebo volný prostor, do kte- rého je vozidlo řízeno
• Pro region A: Pokud je přítomno proti-
jedoucí vozidlo • Pro region A: Pokud je v činnosti funk-
ce VSC
●V některých situacích , např. následují-
cích, nemusí být dosaženo dostateč-
né brzdné síly nebo síly řízení (pro region A), což brán í správné činnosti
systému:
• Pokud brzdové fu nkce nemohou fun- govat v jejich plném rozsahu, např.,
když jsou brzdové součásti extrémně
chladné, extrémně horké nebo mokré • Pokud není vozidlo řádně udržováno
(brzdy nebo pneuma tiky jsou nadměr-
ně opotřebované, nes právný tlak huš- tění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí
nebo jiném kluzkém povrchu • Když jsou na povr chu vozovky hlubo-
ké stopy kol
• Když jedete po ho rských silnicích • Když jedete po siln ici, která má sklon
doleva nebo doprava
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC ( S.363), bu-
dou zrušeny také funkce předkolizního
brzdového asistent a a předkolizního brzdění.
●Výstražná kontrolk a PCS se rozsvítí a na multiinformačním displeji se zob-
razí "VSC je vypnuto. Brzdový systém
PCS není k dispozici."

2724-5. Používání systémů podpory řízení
*: Je-li ve výbavě
LTA (Asistent pro udrže-
ní v pruhu)*
Když jedete po silnici s jasnými
bílými (žlutými) čárami jízdního
pruhu, systém LTA varuje řidi-
če, pokud vozidlo může vybočit
ze svého jízdního pruhu nebo
dráhy* a může také lehce ovlá-
dat volant, aby pomohlo zabrá-
nit vybočení z jízdního pruhu
nebo dráhy*. Také když je adap-
tivní tempomat s plným rych-
lostním rozsahem ( S.287)
nebo adaptivní tempomat
( S.300) v činnosti, tento sys-
tém bude ovládat volant, aby
udržel polohu vozidla v jízdním
pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem a okrajem
vozovky, např. tráva, zemina nebo
obrubník
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí auto- maticky vozidlo ani nesnižuje stupeň
pozornosti, která musí být věnována
oblasti před vozidlem. Řidič musí vždy převzít plnou odpovědnost za
bezpečnost jízdy tím, že věnuje po-
zornost okolním po dmínkám a ovlá-
dá volant, aby upravil směr jízdy vozidla. Řidič musí také dělat ade-
kvátní přestávky , když je unaven,
např. při jízdách tr vajících delší dobu.
●Nedodržení příslušných činností při
jízdě a nepozornost by mohly vést k nehodě s následky smrtelných
nebo vážných zranění.
■Situace nevhodné pro systém LTA
V následujících situac ích použijte spí-
nač LTA, abyste systém vypnuli. Jinak to může vést k nehodě s následkem
smrtelného nebo vá žného zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry js ou obtížně viditel-
né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezené m jízdním pru- hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervn í kolo, sněhové
řetězy atd.
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště- ní pneumatik nízký.
●Když vaše vozidlo táhne přívěs* nebo při nouzovém tažení.*: Modely, které mohou táhnout přívěs. ( S.206)

273
4
4-5. Používání systémů podpory řízení
Jízda
VÝSTRAHA
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světl omety nebo nelep- te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte také chránič mřížky (ochranné rámy
atd.)
●Pokud vaše čelní sklo vyžaduje
opravy, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Podmínky, při kterých tyto funkce
nemusí fungovat správně
V následujících situacích funkce ne- musí fungovat správně a vozidlo může
vybočit ze svého j ízdního pruhu.
Jezděte bezpečně, přičemž vždy vě- nujte pozornost vašemu okolí a ovlá-
dejte volant, abyste upravili dráhu
vozidla bez přehnaného spoléhání se na tyto funkce.
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.278) a vozidlo před
vámi změní jízdní pruhy. (Vaše vozi-
dlo může sledovat vozidlo před vámi a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.278) a vozidlo před
vámi kličkuje. (Vaš e vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.278) a vozidlo před
vámi vybočí ze svého jízdního pru-
hu. (Vaše vozidlo může sledovat vo- zidlo před vámi a vyjet z jízdního
pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.278) a vozidlo před
vámi jede extrémně blízko k levé/ pravé čáře jízdníh o pruhu. (Vaše vo-
zidlo může sledovat vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo
obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá- bradlí, reflexní sloupky atd.).

2744-5. Používání systémů podpory řízení
VÝSTRAHA
●Vozidlo jede tam, kde se silnice
rozdvojuje, spojuje atd.
●Během opravy silnic e jsou na vozov-
ce značky používa né při opravách
asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo př ekrývají bílé (žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu-tých) čar, například před mýtnou
bránou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené označení jízdních pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku
atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z d ůvodu deště, louží
atd.
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněj i rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu,
například po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po pov rchu, který je
světlý z důvodu odraženého světla atd.
●Vozidlo jede v oblas ti, kde se rychle mění jas, např. vjezdy nebo výjezdy
tunelů atd.
●Světlo ze světlom etů protijedoucího
vozidla, slunce atd ., svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na- klání doleva, doprava, nebo po klika-
té silnici.
●Vozidlo jede po nezpevněné nebo
nerovné silnici.
●Jízdní pruh je e xtrémně úzký nebo
široký.
●Vozidlo je extrémně nakloněno z dů-
vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu- matik.
●Vzdálenost od vozidl a před vámi je extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo- zovky během jízdy (špatné silnice
nebo spáry na vozovce).

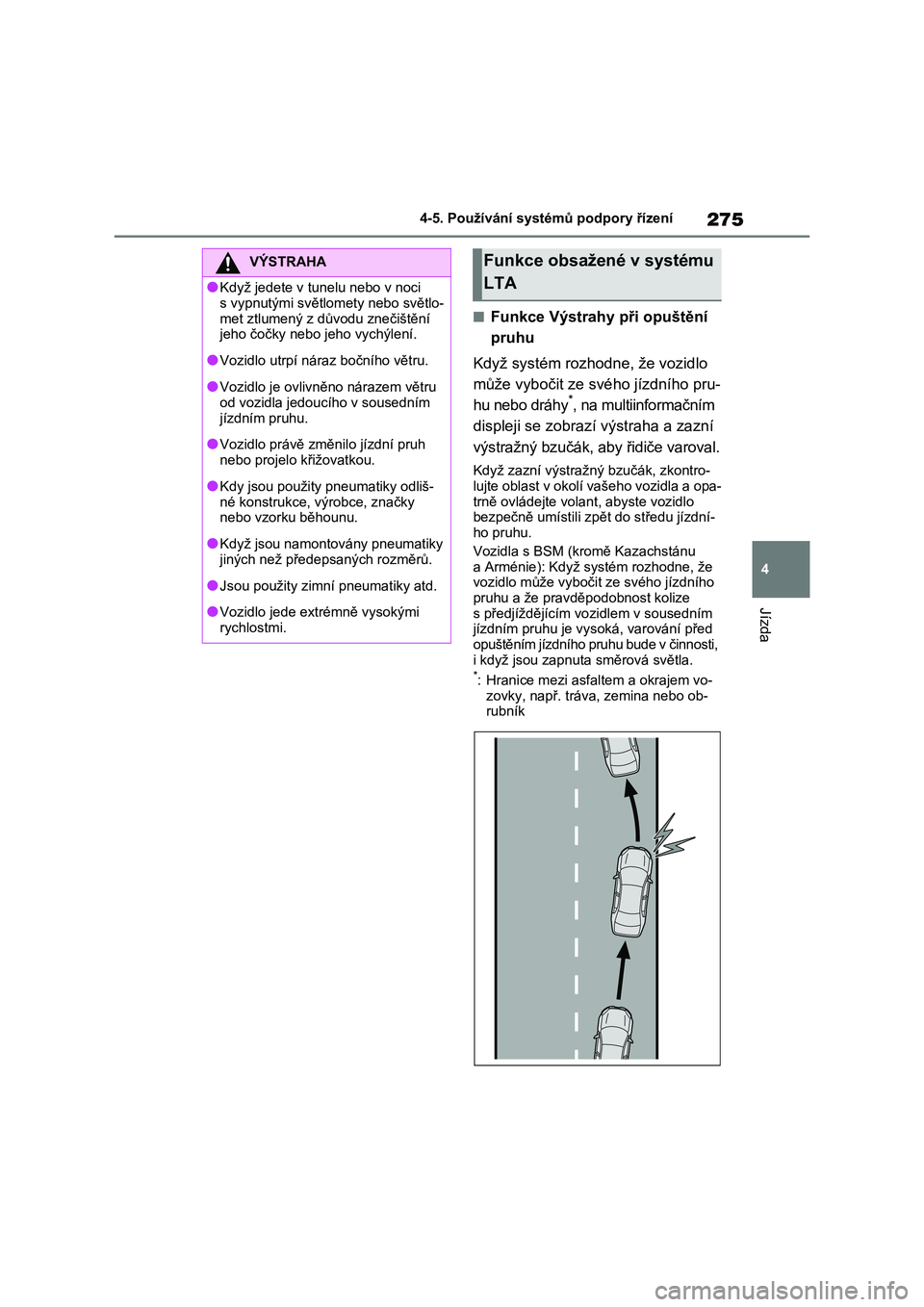

275
4
4-5. Používání systémů podpory řízení
Jízda
■Funkce Výstrahy při opuštění
pruhu
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformačním
displeji se zobrazí výstraha a zazní
výstražný bzučák, aby řidiče varoval.
Když zazní výstražný bzučák, zkontro-
lujte oblast v okolí vašeho vozidla a opa-
trně ovládejte volant, abyste vozidlo bezpečně umístili z pět do středu jízdní-
ho pruhu.
Vozidla s BSM (kr omě Kazachstánu
a Arménie): Když systém rozhodne, že vozidlo může vyboč it ze svého jízdního
pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním jízdním pruhu je vyso ká, varování před
opuštěním jízdního pruhu bude v činnosti,
i když jsou zapnuta směrová světla.*: Hranice mezi asfaltem a okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník
VÝSTRAHA
●Když jedete v tune lu nebo v noci
s vypnutými světlom ety nebo světlo-
met ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním
jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh
nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš-
né konstrukce, výrobce, značky nebo vzorku běhounu.
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů.
●Jsou použity zimn í pneumatiky atd.
●Vozidlo jede extrémně vysokými
rychlostmi.
Funkce obsažené v systému
LTA

2764-5. Používání systémů podpory řízení
■Funkce asistence řízení
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po ma lých dávkách
a po krátkou dobu, a by udržel vozi-
dlo v jeho jízdním pruhu.
Vozidla s BSM (kromě Kazachstánu a Arménie): Když systém rozhodne, že
vozidlo může vybočit ze svého jízdního
pruhu a že pravděpodobnost kolize s předjíždějícím voz idlem v sousedním
jízdním pruhu je vys oká, funkce asisten-
ce řízení bude v činnosti, i když jsou za- pnuta směrová světla.*: Hranice mezi asfaltem a okrajem vo-
zovky, např. tráva , zemina nebo ob- rubník
■Funkce varování před kličková-
ním vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.

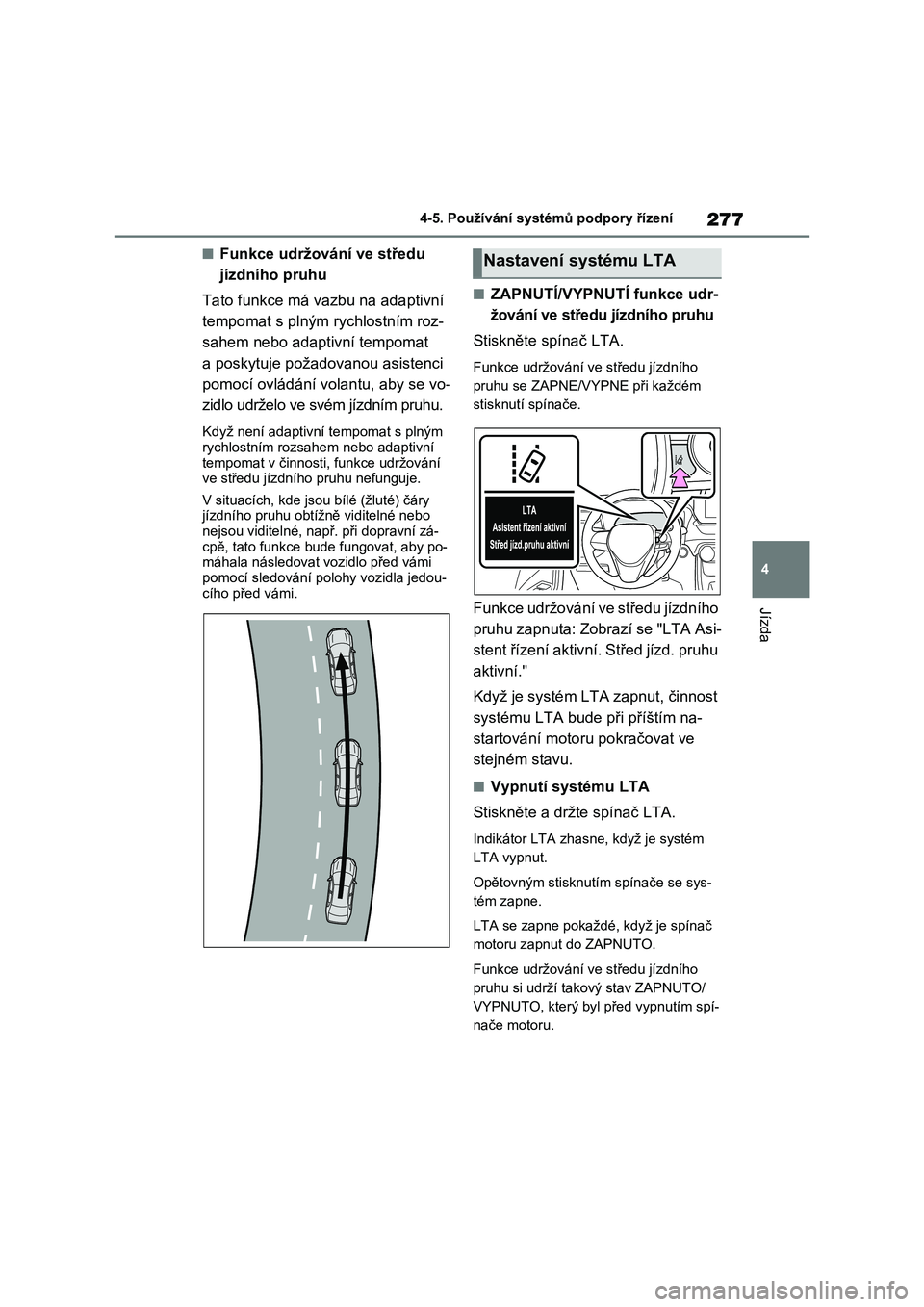

277
4
4-5. Používání systémů podpory řízení
Jízda
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným r ychlostním roz-
sahem nebo adaptivní tempomat
a poskytuje požadov anou asistenci
pomocí ovládání vola ntu, aby se vo-
zidlo udrželo ve svém jízdním pruhu.
Když není adaptivní tempomat s plným rychlostním rozsahe m nebo adaptivní
tempomat v činnosti , funkce udržování
ve středu jízdního pruhu nefunguje.
V situacích, kde js ou bílé (žluté) čáry
jízdního pruhu obtížně viditelné nebo nejsou viditelné, např. při dopravní zá-
cpě, tato funkce bude fungovat, aby po-
máhala následovat vozidlo před vámi pomocí sledování polohy vozidla jedou-
cího před vámi.
■ZAPNUTÍ/VYPNUTÍ funkce udr-
žování ve středu jízdního pruhu
Stiskněte spínač LTA.
Funkce udržování v e středu jízdního
pruhu se ZAPNE/VYPNE při každém
stisknutí spínače.
Funkce udržování ve středu jízdního
pruhu zapnuta: Zobrazí se "LTA Asi-
stent řízení aktivní. Střed jízd. pruhu
aktivní."
Když je systém LTA zapnut, činnost
systému LTA bude při příštím na-
startování motoru pokračovat ve
stejném stavu.
■Vypnutí systému LTA
Stiskněte a držte spínač LTA.
Indikátor LTA zhasne, když je systém
LTA vypnut.
Opětovným stisknut ím spínače se sys-
tém zapne.
LTA se zapne pokaž dé, když je spínač
motoru zapnut do ZAPNUTO.
Funkce udržování v e středu jízdního
pruhu si udrží tak ový stav ZAPNUTO/
VYPNUTO, který byl před vypnutím spí-
nače motoru.
Nastavení systému LTA

2784-5. Používání systémů podpory řízení
Vozidla se 4,2palcovým nebo
7palcovým displejem
Indikátor LTA
Stav rozsvícení indikát oru informuje řidi- če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Bliká oranžově: Fun kce výstrahy při opuštění pruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na zobrazení informací o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Jsou zobrazeny obě vněj ší strany jízdní-
ho pruhu: Signalizuje, že asistence vo- lantu funkce udr žování ve středu
jízdního pruhu je v činnosti.
Je zobrazena jedna vnější strana jízdní-
ho pruhu: Signalizuje, že asistence vo- lantu funkce asi stence řízení je
v činnosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah, aby zůstal ve středu jízdního pruhu
(funkce udržování ve středu jízdního
pruhu).
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis- plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence řízení funkce
udržování ve středu jízdního pruhu je v činnosti pomocí sledování polohy vozi-
dla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozid lo před vámi pohy-
buje, vaše vozidlo se může také pohy- bovat stejným směr em. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu vozidla a zajistili bezpečnost.
Zobrazení funkce Výstrahy při
opuštění pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací o asistenčních jízdních systémech.
 Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává bílé
(žluté) čáry nebo dráhu*. Když vozidlo
vybočuje ze svého jí zdního pruhu, bílá
čára zobrazená na s traně, kde vozidlo
vybočuje, bude blikat oranžově.
Indikace na multiinformač-
ním displeji
A
B
C
D
