2023 TOYOTA RAV4 zvedák

5OBSAH
1
6 5
4
3
2
8
7
6-1. Údržba a péče
Čištění a ochrana exteriéru
vozidla ..............................420
Čištění a ochrana interiéru
vozidla ..............................423
6-2. Údržba
Požadavky na údržbu .........426
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ........................428
Kapota ................................430
Umístění podlahového
zvedáku ............................432
Motorový prostor .................433
Pneumatiky .........................441
Tlak huštění pneumatik.......448
Kola.....................................449
Filtr klimatizace ...................450
Výměna gumičky stěračů....452
Baterie bezdrátového dálkového
ovládání/elektronického
klíče ..................................456
Kontrola a výměna
pojistek .............................459
Žárovky ...............................4617-1. Základní informace
Varovná světla ....................472
Když musíte zastavit vozidlo
v případě nouze ................472
Pokud se vozidlo ponoří nebo
voda na silnici stoupá .......473
7-2. Postupy v případě nouze
Pokud musí být vaše vozidlo
odtaženo ...........................474
Pokud máte podezření
na poruchu........................479
Systém uzavření palivového
čerpadla ............................480
Pokud se rozsvítí výstražná
kontrolka nebo zazní výstražný
bzučák ..............................480
Pokud se zobrazí výstražné
hlášení ..............................491
Pokud máte defekt pneumatiky
(vozidla bez rezervního
kola) ..................................493
Pokud máte defekt pneumatiky
(vozidla s rezervním
kolem) ...............................505
Pokud nelze nastartovat
motor ................................516
Pokud ztratíte klíče .............518
Pokud elektronický klíč nefunguje
správně (vozidla se systémem
Smart Entry & Start) .........518
Pokud se vybije akumulátor
vozidla ..............................521
Pokud se vozidlo přehřívá ..526
Pokud vozidlo uvízne ..........529
6Údržba a péče7Když nastanou potíže

6
419
6
Údržba a péče
Údržba a péče
6-1. Údržba a péče
Čištění a ochrana exteriéru
vozidla ............................420
Čištění a ochrana interiéru
vozidla ............................423
6-2. Údržba
Požadavky na údržbu .......426
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ......................428
Kapota ..............................430
Umístění podlahového
zvedáku ..........................432
Motorový prostor...............433
Pneumatiky .......................441
Tlak huštění pneumatik ....448
Kola ..................................449
Filtr klimatizace .................450
Výměna gumičky stěračů ..452
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ........456
Kontrola a výměna
pojistek ...........................459
Žárovky .............................461

4326-3. Údržba svépomocí
■Vpředu■Vzadu
Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené v pří-
ručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když své vozidlo zvedáte pomocí podlahového zvedáku, umístěte
zvedák správně.
Nesprávné umístění může vaše vo zidlo poškodit nebo způsobit zra-
nění.
Umístění zvedacího místa

4967-2. Postupy v případě nouze
Zvedák (je-li ve výbavě)*1, 2
Sada pro nouzovou opravu pneumatiky
Klíč na matice kol (je-li ve výbavě)
Klika zvedáku (je-li ve výbavě)
Tažné oko
*1: Vyjmutí zvedáku ( S.507)
*2: Použití zvedáku (S.508)
Umístění sady pro nouzovou opravu pneumatiky, zvedáku
a nářadí
A
B
C
D
E

503
7
7-2. Postupy v případě nouze
Když nastanou potíže
Když necháváte pneumatiku opravit
nebo vyměnit, řekněte autorizovanému prodejci nebo servisu Toyota, nebo spo-
lehlivému servisu, že byl vstříknut těsni-
cí přípravek.
■Vyjmutí zvedáku (je-li ve výbavě)
Vyjměte zvedák ze s podní přihrádky.
Nedotýkejte se závitov é části zvedáku,
protože je pokryta mazivem.
■Pokud je pneumatika nahuštěna na
vyšší než předepsaný tlak vzduchu
1 Odpojte hadičku od ventilku.
2 Nasaďte vypouštěcí uzávěr na ko- nec hadičky a zatlačte výstupek na
vypouštěcím uzáv ěru do ventilku
pneumatiky, abyst e vypustili trochu vzduchu.
3 Odpojte hadičku od ventilku, vyjměte
vypouštěcí uzávě r z hadičky a pak znovu připojte hadičku.
4 Zapněte spínač kompresoru a něko-
lik sekund počkejte, pak spínač vy-
pněte. Zkontrolujt e, zda tlakoměr ukazuje předepsaný tlak vzduchu.
Pokud je tlak vzduchu pod předepsa-
ným tlakem, zapněte opět spínač kom- presoru a opakujte postup huštění, až
dosáhnete předepsaného tlaku vzdu-
chu.
■Poté, co je pneumatika opravena
pomocí sady pro nouzovou opravu pneumatiky
●Ventilek a vysílač výst ražného systému tlaku pneumatik by měl být vyměněn.
●I když je tlak huštění pneumatiky na doporučené úrovni, výstražná kontrol-
ka tlaku pneumatik se může rozsvítit/
blikat.
VÝSTRAHA
■Když opravujete pneumatiku s de- fektem
●Zastavte vozidlo na bezpečném a rovném místě.
●Nedotýkejte se kol nebo oblasti v okolí brzd ihned poté, co jste s vo-
zidlem jeli.
Po jízdě budou kola a oblast v okolí brzd extrémně hork é. Dotykem těch-
to oblastí rukou, nohou nebo jinou
částí těla, může dojít k popálení.
●Ventilek a hadičku připojte bezpečně
na pneumatiku instalovanou na vozi- dle. Pokud není hadička řádně připo-
jena k ventilku, může dojít k úniku
vzduchu nebo vystříknutí těsnicího tmelu.
●Pokud hadička během huštění pneu-matiky vypadne, hrozí nebezpečí ne-
očekávaného pohybu hadičky vlivem
tlaku vzduchu.
●Po dokončení huštění pneumatiky
může při odpojov ání hadičky vystřík- nout těsnicí tmel nebo dojít k úniku
určitého množství vzduchu z pneu-
matiky.
●Dodržujte postup pro opravu pneu-
matiky. Pokud nebude postup dodr- žen, těsnicí tmel může vystříknout
ven.

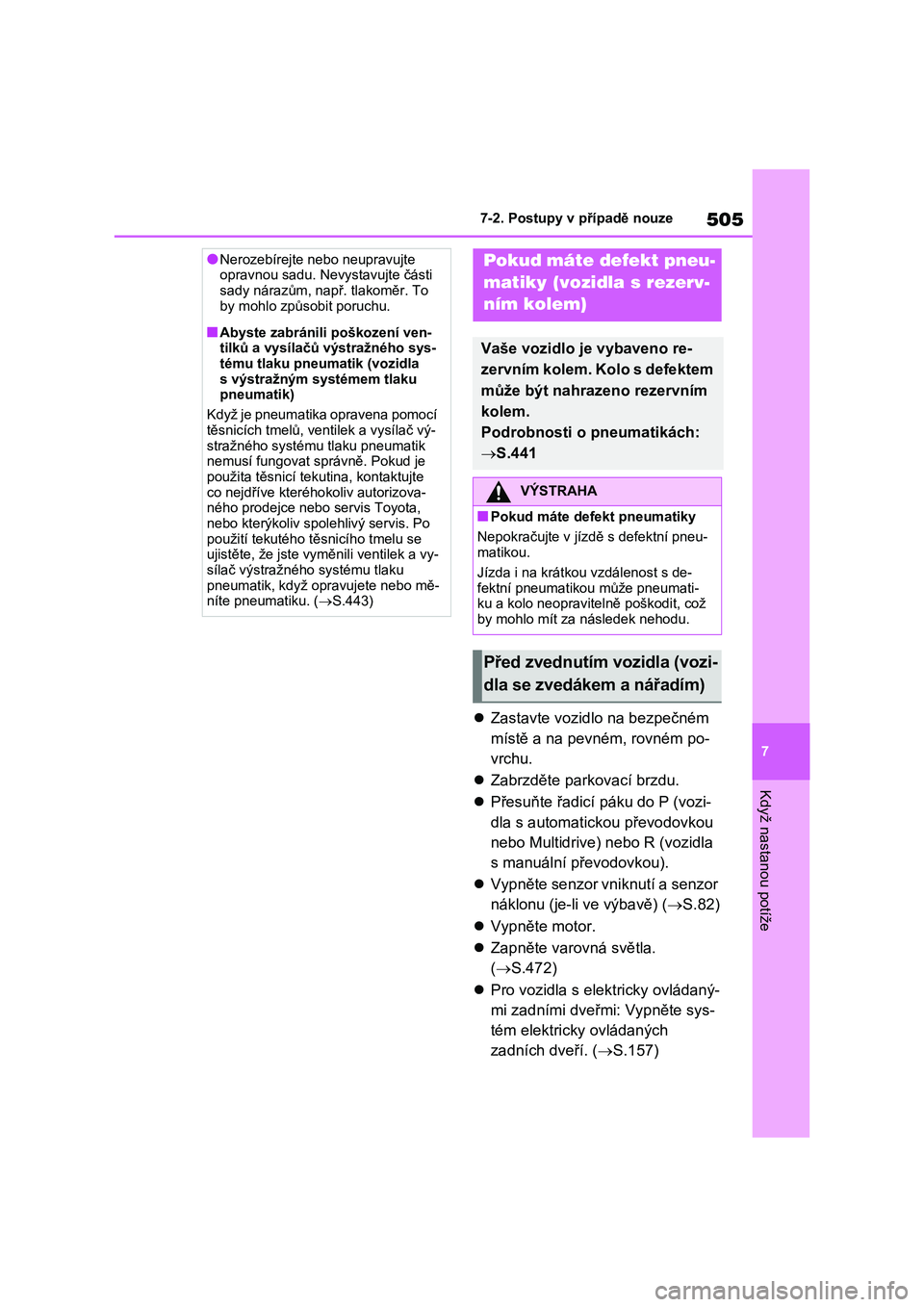

505
7
7-2. Postupy v případě nouze
Když nastanou potíže
 Zastavte vozidlo na bezpečném
místě a na pevném, rovném po-
vrchu.
 Zabrzděte parkovací brzdu.
 Přesuňte řadicí páku do P (vozi-
dla s automatick ou převodovkou
nebo Multidrive) nebo R (vozidla
s manuální převodovkou).
 Vypněte senzor vniknutí a senzor
náklonu (je-li ve výbavě) ( S.82)
 Vypněte motor.
 Zapněte varovná světla.
( S.472)
 Pro vozidla s elektricky ovládaný-
mi zadními dveřmi: Vypněte sys-
tém elektricky ovládaných
zadních dveří. ( S.157)
●Nerozebírejte nebo neupravujte opravnou sadu. Ne vystavujte části
sady nárazům, např. tlakoměr. To
by mohlo způsobit poruchu.
■Abyste zabránili poškození ven-
tilků a vysílačů výstražného sys- tému tlaku pneumatik (vozidla
s výstražným systémem tlaku
pneumatik)
Když je pneumatika opravena pomocí
těsnicích tmelů, v entilek a vysílač vý-
stražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tek utina, kontaktujte
co nejdříve kterého koliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spol ehlivý servis. Po
použití tekutého těsnicího tmelu se ujistěte, že jste vyměnili ventilek a vy-
sílač výstražného systému tlaku
pneumatik, když opr avujete nebo mě- níte pneumatiku. ( S.443)
Pokud máte defekt pneu-
matiky (vozidla s rezerv-
ním kolem)
Vaše vozidlo je vybaveno re-
zervním kolem. Kolo s defektem
může být nahrazeno rezervním
kolem.
Podrobnosti o pneumatikách:
 S.441
VÝSTRAHA
■Pokud máte defekt pneumatiky
Nepokračujte v jíz dě s defektní pneu- matikou.
Jízda i na krátk ou vzdálenost s de-
fektní pneumatikou může pneumati- ku a kolo neopravitelně poškodit, což
by mohlo mít za následek nehodu.
Před zvednutím vozidla (vozi-
dla se zvedákem a nářadím)

5067-2. Postupy v případě nouze
Zvedák
Brašna s nářadím
Klika zvedáku
Klíč na matice kol
Tažné oko
Šroubovák, kleště a klíče (je-li ve výbavě)
Rezervní kolo
Umístění rezervního kola, zvedáku a nářadí
A
B
C
D
E
F
G
9é675$+$
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může
způsobit, že vozidlo náhle spadne ze zvedáku, což může vést k smrtelné-
mu nebo vážnému zranění.
●Nepoužívejte zvedák k žádným ji-
ným účelům, než k výměně kol nebo montáži a demontáži sněho-
vých řetězů.
●Dodaný zvedák může být použit
pouze na vaše vozidlo. Nepoužívej- te ho na jiné vozidlo.
●A nepoužívejte zvedáky z jiných vo-zidel na vašem vozidle.

507
7
7-2. Postupy v případě nouze
Když nastanou potíže
1 Vozidla bez plnohodnotného re-
zervního kola: Otevřete podlaho-
vou desku. ( S.400).
Vozidla s plnohodnotným rezervním
kolem: Vyjměte p odlahovou desku.
2 Vyjměte zvedák.
Nedotýkejte se závitové části zvedáku,
protože je pokryta mazivem.
Vyjměte brašnu s nářadím.
VÝSTRAHA
●Umístěte zvedák řádně na místo ur-
čené ke zvedání.
●Nedávejte žádnou část těla pod vo- zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-kem, nestartujte motor ani nepopo-
jíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo
uvnitř.
●Když zvedáte vozidlo, nedávejte
žádné předměty na nebo pod zve-
dák.
●Nezvedejte vozidl o do větší výšky,
než která je pot řeba pro výměnu kola.
●Použijte montážní s tojan, pokud je nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém a rovném podkladu, pevně
zabrzděte parkovací brzdu a řadicí
páku přesuňte do P (automatická převodovka nebo Multidrive) nebo
R (manuální převodovka). Pokud je
to nezbytné, podložt e kolo, které je diagonálně naproti kolu, které bu-
dete měnit.
●Když vozidlo spouštíte dolů, ujistěte
se, že v blízkosti vo zidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
Vyjmutí zvedáku
Vyjmutí brašny s nářadím
